Пилки для электролобзика по дереву для фигурной резки – характеристики полотна и зубьев, маркировка, указывающая на чистый рез

Какие пилки для электролобзика существуют, их характеристики и описания

Электролобзик – ручной инструмент с электроприводом. Предназначен для обработки различных материалов. Основная задача лобзика – распиливание предметов.

При работе лобзика через маятниково-возвратный механизм усилие от двигателя передаётся режущему инструменту – пилке. Пилка для электролобзика обрабатывает (режет) различные материалы: дерево, металл, пластмассу, керамику, цемент и т.д.

Наиболее распространённые — режущие инструменты для работы с различными видами дерева и изделиями из него, с мягкими металлами и пластмассой, с изделиями из чёрной и нержавеющей стали.

Неокторые особенности при выборе пилок

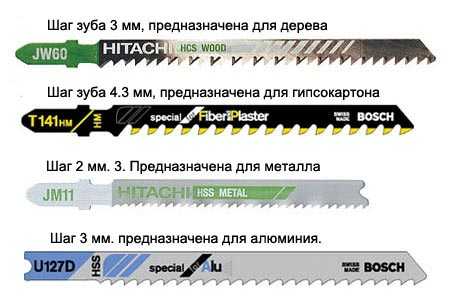

Шаг зубьев

Шаг (t) — это расстояние между вершинами зубьев. В некоторых странах шаг обозначается TPI (teeth per inch).
Измеряется числом зубьев, приходящихся на дюйм (например, TPI = 7, т.е. 7 зубьев на дюйм). При поперечной распиловке древесины удобно использовать пилу с крупным зубом t = 3,5-6,5 мм (TPI = 7-3,5), при обычных столярных работах — со средним зубом t = 3-3,5 мм (TPI = 9-7), при ответственной распиловке — с мелким зубом t = 2-3 мм (TPI = 13-9). При этом необходимо учитывать и толщину распиливаемого материала.

Легче пилить лобзиком тогда, когда задействованы 5-8 зубьев пилки, при распиле. Если это правило не соблюдать, полотно будет вибрировать при работе, и линия распила получится кривой и рваной.

Толщина пилки

Устойчивость пильного полотна при распиле по прямой линии зависит от толщины пилки. Для распила толстых заготовок, лучше использовать дисковые пилы.

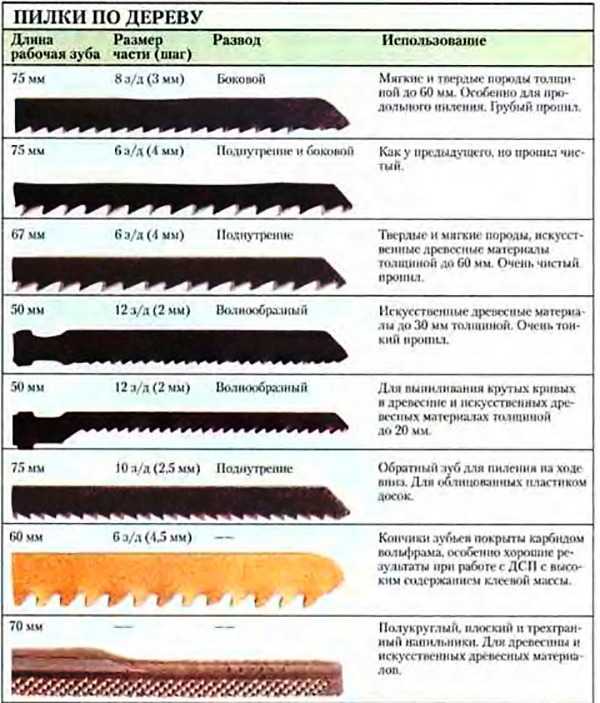

Пилки для работы с деревом

Пильные полотна для дерева используется для обработки досок, фанеры, древесноволокнистых и древесностружечных плит, ламината и другого материала из дерева.

Характерной конструктивной чертой этих пилок являются увеличенные режущие зубья и увеличенное расстояние между ними. Обычно: 2.5-4 мм. Это можно определить визуально, если сравнить между собой различные по назначению режущие инструменты для электролобзика.

Внутри своей категории эти пилки также разделяются на несколько видов:

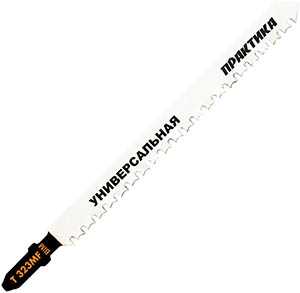

Универсальное полотно

Предназначено для быстрой черновой обработки древесины толщиной до 5 см (например, половая доска), металла, пластика. Размеры: длина полотна 135 мм, шаг зубьев 2,0-3,0 мм.

Толщина пропила:

• в стали 5-10 мм,
• в мягком металле до 20 мм,
• в профилях 10-50 мм,
• в полимерных материалах до 30 мм,
• в алюминии до 20 мм.

Пилка для толстой древесины

Обработка до 110-130 мм. Геометрия зубьев такая же, как и у универсального пильного полотна, однако, длина рабочей части -155 мм. С помощью такой пилки можно распилить брус толщиной 120-130 мм (HGS 54 / T744D)

Пилка с обратной заточкой зубьев

Срез без сколов на поверхности

Применяется там, где требуется чистый, без сколов на поверхности рез;

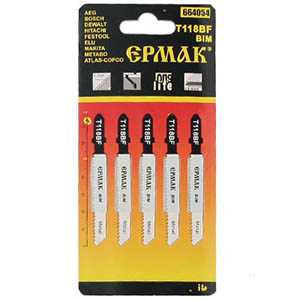

Биметаллическое режущее полотно

Состоит из двух сплавов, основная (затылочная) часть выполнена из упругой стали, рабочая часть состоит из специальной высококачественной быстрорежущей стали. Большой плюс такой конструкции – значительно увеличенный срок службы;

Пилка для чистого криволинейного реза

Уменьшенное вдвое по ширине полотно позволяет производить аккуратный криволинейный рез, например, по кругу;

Полотно для реза напольных покрытий

Применяется для обработки деревянных изделий с верхней твёрдой поверхностью (например: ламинированное напольное покрытие).

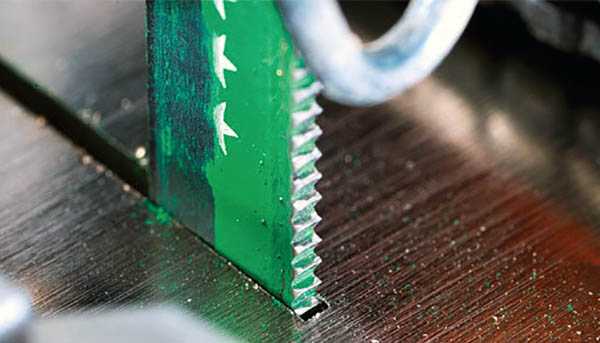

Пилки для работы с металлами и другими материалами

Отличительная конструктивная черта режущего инструмента, по сравнению с пилками по дереву, – уменьшенное расстояние между зубьями (1-2 мм), а также более мелкий размер самих зубьев.

Основной материал – высококачественная быстрорежущая сталь.

Для обработки прочных и твёрдых материалов используют полотна, выполненные из биметалла. Нагруженную рабочую часть изготовляют из закалённой стали. Основную, тыльную часть выполняют из прочной и упругой высокоуглеродистой стали.

Глубина реза по металлу редко превышает 2-3 миллиметра. Обрабатывая металл такой толщины, надо быть внимательным, так как жёсткость невелика, есть риск коробления (изгиба) изделия. Чтобы этого не произошло, деталь надо крепко закрепить. Для таких целей лучше приобрести или смастерить самому верстак.

На жёсткость пилки влияет толщина режущего полотна. Но гнаться за толстыми пилками для распила материалов большого сечения нецелесообразно. Лучше воспользоваться циркулярной пилой. Назначение режущего инструмента, как правило, указывают на упаковке.

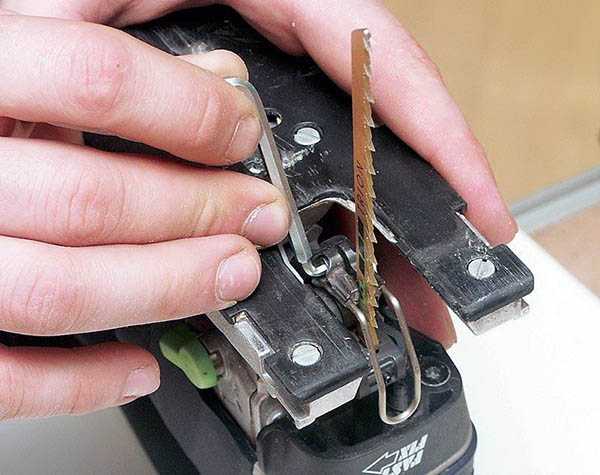

Установка пилки

Пилка закрепляется в электролобзике специальным зажимом на приводе от двигателя. Большинство лобзиков снабжены универсальными приспособлениями, фиксирующими режущие полотна. Однако на рынке много производителей, чьи фиксирующие элементы конструктивно отличаются друг от друга.

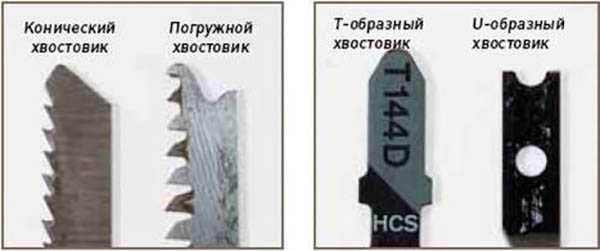

Типы хвостовиков

Наиболее распространенны пилки со следующими хвостовиками:

Хвостовик типа «Т»

Название произошло от графического сходства с буквой Т, другое название – «крестообразный». Конструктивно имеет один упор. Этот тип хвостовика является одним из самых распространённых. Встречается разновидность с двойным упором. Среди мастеров употребляется другое название – «европейский тип».

U-образный

Прямой, с полукруглой выемкой на конце, носит название «U-образный» тип хвостовика. Используется в паре с лобзиками, произведёнными по стандартам США. Отсюда другое название – «американский тип».

Производители пилок для лобзика

На сегодняшний день наиболее качественные режущие инструменты для электролобзиков выпускают, к примеру, фирмы «Bosch», «Hitachi», «Makita». Из недорогих, к примеру, пилки под торговой маркой «Ермак».

На большинстве полотен нанесены буквенно-цифровые обозначения. Одно из них – это торговая марка производителя. Остальные содержат информацию о назначении пилок. Подробнее об этом лучше узнавать у первоисточника – на сайте производителя.

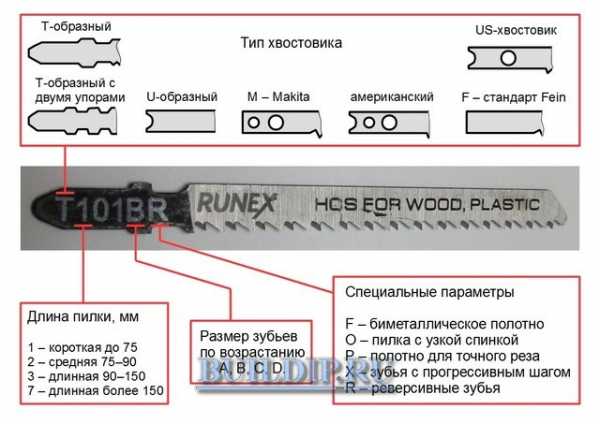

Маркировка пилок

Первая буква T или U. Тип крепления пилки.

• Первая цифра 1,2,3,7 — рабочая длина пилки.
• 1 —  короткая (до 75мм)
• 2 — средняя (75 — 90 мм)
• 3 — длинная (90- 150 мм)
• 7 — очень длинная (более 150мм)
• Вторая и третья цифры определяют назначение пилки.
• Последующие буквы:
• A,B,C,D — размер зуба пилки.
• F — биметаллические пилки. Такие пилки имеют повышенный срок службы, пилят быстрее и качественнее.
• P — пропил под точным углом. Такие пилки имеют толстое полотно, поэтому пилят материал строго перпендикулярно поверхности.
• O — криволинейный рез
• R — обратный зуб
• X — универсальная пилка для любых материалов
• HM — пилка из твердого сплава

Данная классификация условна и не всегда соблюдается, поэтому самый надежный способ выбрать подходящую пилку — знать  её характеристики.

Обзор пилки Bosch для фигурного реза лобзиком

К примеру, назначение пилки торговой марки «Bosch» – «Т101ВR»:

«Т-образный» хвостовик, средняя (вторая) длина пилки, мелкий зуб, чистовой обратный рез. Обрабатываемый материал – фанера, ДСП, ДВП, ламинат, клееное дерево, оргстекло, пластик.

Видео Электролобзик пилит криво или выбор пилки

framehouse.club

Пилки для электролобзика: виды и особенности выбора

Сочетание аккуратного распила заготовок с хорошей скоростью работы возможно лишь при правильном выборе режущего полотна для каждой конкретной операции. Подбирая пилки для электролобзика, необходимо понимать их технические параметры и ключевые отличия между ними.

Приобретая расходную оснастку для лобзика, сначала изучают маркировку изделия, затем смотрят на форму хвостовика, геометрию полотна, тип и размер зубьев.

Виды полотен — расшифровка надписей

Одни производители используют для классификации изделий евростандарт от Bosch, другие указывают его дополнительно к своей маркировке.

О назначении пилки для какого-либо материала говорят надписи:

1. Wood – мягкая древесина и композитные плиты средней плотности.
2. Hardwood – ламинат, твердые породы дерева.
3. Fiber, Plaster – стеклопластиковые изделия.
4. Acrylic – поликарбонат, плексиглас.
5. Metal – профиль оцинкованный, жесть, трубы.
6. Inox – нержавеющая сталь.
7. Alu – алюминий.
8. Soft-material – картон, резина, ковры, полистирол.

Надписи, обозначающие использованную при изготовлении марку стали:

1. HSS – высококачественный сплав для быстрого разреза твердых материалов.
2. HCS – легированная сталь для распила древесины и композитов.
3. Bi-Metal (BM) – полотно, состоящее из двух предыдущих сплавов и подходящее для большинства задач.
4. HM – пилка с твердосплавной рабочей частью для реза блоков и керамики.

Маркировка, уточняющая разновидность работы:

1. Clean – для чистового реза.
2. Basic – обычная пилка, подходящая для различных задач.
3. Speed – для быстрого и прямого распила.
4. Flexible – гибкая пилка по металлу.
5. Progressor – универсальное полотно с разными по форме зубцами.
6. Special – полотно по пластику, керамике или по другим специфическим материалам.

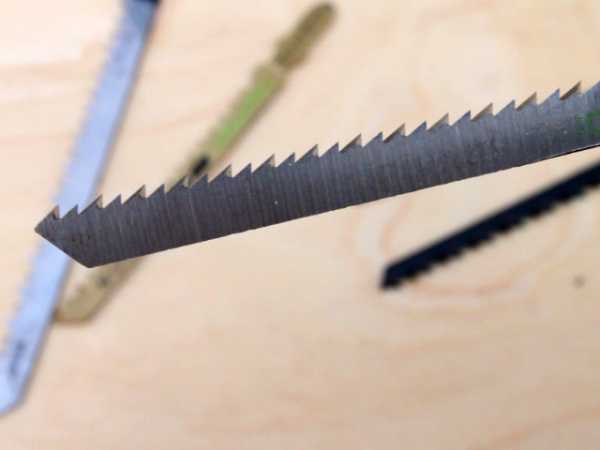

Пилки для лобзика по древесине

Быстрый распил бруса или доски, не требующий гладких кромок, выполняют длинным полотном с большими зубьями, с широкой рабочей частью и изрядным разводом. Такое полотно пригодится при строительных работах, в которых важна скорость. Например, при сломе старого окна или нарезке брусков обрешетки.

Пилить вдоль волокон лучше полотном с косыми резцами, а поперек – с прямыми. Распил в толстой доске меньше уйдет от вертикали, если использовать пилку с крупными зубцами без разводки.

Пилки для чистового распила древесины имеют небольшие зубья и малый развод. Этими полотнами можно аккуратно распилить мебельную панель или паркетную доску. Минимум сколов на ламинированной панели обеспечивают пилки для лобзика, на которых резцы расположены в два ряда.

Полотно с обратным наклоном резцов режет материал при ходе маятника вниз, что позволяет размечать и пилить с лицевой поверхности. На деле это не совсем удобно – приходится сильнее удерживать лобзик, преодолевая выталкивание полотна из линии разреза.

Фигурное выпиливание выполняют узкими пилками с полукруглой тыльной стороной. У этих полотен мелкие зубья и небольшая длина. Они проходят криволинейные участки без сколов и легко проворачиваются в разрезе.

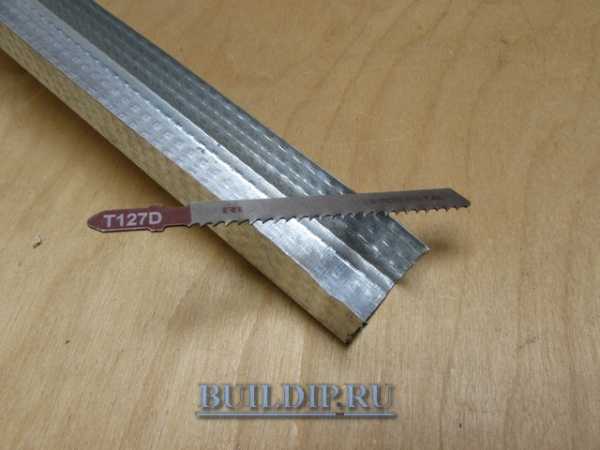

Полотна для электрического лобзика по металлу

Для разрезания профилей и жести предназначены полотна с волнообразным расположение зубьев, напоминающие пилки для ножовки по металлу. Резцы у них мелкие и разведены группами по несколько штук. Специальные биметаллические полотна с большими зубьями в средней части и малыми по краям применяют для раскроя сэндвич-панелей.

Пилки для полимеров

Тонкий пластик, эбонит, оргстекло и текстолит разрезают полотном по металлу. Толстые заготовки из пластмасс режут пилкой по древесине, отключив маятник лобзика и выставив низкие обороты. Криволинейный разрез полимерных материалов выполняют узким полотном для дерева.

Подоконники и трубы из поливинилхлорида разрезают пилкой с крупными зубцами на средней частоте хода или мелкозубой на низкой скорости, исключая нагрев материала.

Специальные пилки для лобзика

Для распиливания гипсокартона и материалов, содержащих цемент, предназначены полотна, имеющие твердосплавные наконечники. Они же неплохо разрезают теплоизоляционные маты. Выпилить кафель или разрезать армированный стекловолокном пластик способно полотно без резцов, покрытое карбидным составом. Рабочая часть пилок для лобзика, используемых для резины, ковров, картона и подобных мягких материалов, похожа на лезвие ножа.

Длину пилки подбирают исходя из толщины обрабатываемого материала. Кончик полотна всегда должен выходить из разреза, независимо от хода маятника.

В домашней мастерской хватает комплекта из 6–10 пилок. Для начала можно приобрести недорогой набор из полотен различного назначения и освоить тонкости работы. Затем, основываясь на своем опыте, выбирать нужные пилки для электролобзика.

buildip.ru

Какой электролобзик выбрать для изготовления резных наличников

Электролобзик является наиболее популярным инструментом, который ценится профессионалами и домашними мастерами за его универсальные возможности.

Электролобзик (или лобзиковая пила) является ручным инструментом, с электрическим приводом, который имеет легкий вес и небольшие габариты. Электролобзик предназначается для выполнения фигурной, поперечной и продольной резки разного вида листового материала.

Какие работы можно выполнить электролобзиком:

— Криволинейный рез различного материала;

— Делать отверстия прямоугольной формы и круглые отверстия разного диаметра;

— Прямые резы почти любого материала (керамическая плитка, гипсокартон, ламинат, пластмасса, металлический лист, дерево).

— В дереве совершать как продольные резы, так и поперечные;

— Выполнять врезку в любой точке плоского леста материала без предворительного сверления отверстий

Универсальность лобзика в работе

1. Успешно заменяет собой ручную пилу ножовку, циркулярную пилу (где не требуется особенная точность).

2. Электролобзиком можно выполнить фигурную качественную резку материала.

3. Можно выполнять не только резы под углом 90 градусов, но и пилить под различными углами вплоть до 45 градусов..

4. Ну и конечно же электролобзик незаменим для работ по резьбе по дереву.



Электролобзики бывают бытовые и профессиональные. У бытовых моделей, как правило, меньшая мощность и рабочий ресурс, а так же меньший набор различных дополнительных функций. Обычно бытовыми электролобзиками можно выполнить резку деревянных деталей толщиной не более 70 миллиметров, и стали до 2-4 миллиметров. Задачи у бытовых инструментов не столь большие как у профессиональных, следовательно, большинство известных брендов изготавливают данный инструмент не в Японии, Швеции и Германии, а в Польше и Китае. Порядка 20 часов в месяц составляет суммарное рекомендуемое время использования бытового лобзика. Естественно, бытовые модели электролобзиков имеют меньшую стоимостную характеристику, нежели профессиональные.



    Электролобзик



К профессиональным инструментам предъявляются более завышенные требования, поскольку он должен иметь высокую производительность, выдерживать большую нагрузку, и быть максимально удобным для проведения работ. Профессиональный электрический лобзик может выполнить резку древесины толщиной до 80-135 миллиметров, стали — до 10 миллиметров, алюминия – до 20 миллиметров. Во многом стоимость таких электролоюзиков зависит от бренда, наличия дополнительных функций и мощности инструмента.

Конструкция электрического лобзика

Специальной пилкой производится резка материала, которая при помощи электродвигателя приводится в действие. Пилка совершает возвратно-поступательные движения по вертикале с частотой до 3,5 тысяч ходов в одну минуту.

На опорной платформе (подошве, плите) установлен механизм, которая является некой направляющей и позволяет производить очень точный распил нужного материала, сохраняя при этом до обрабатываемой поверхности точное расстояние. Помимо этого, платформа может до 45 градусов поворачиваться, чтобы установить нужный угол для резки. Обычно, платформа изготавливается из пластика, алюминия, стали.

Пилка с целью безопасного проведения работ закрывается защитным прозрачным экраном, изготовленным из плексигласа (органического стекла).

Скобообразной может быть ручка электролобзика (это наиболее часто встречается), а так же грибообразной. Это никак не влияет на качество работ, но с грибообразной ручкой удобнее осуществлять работу на наклонных плоскостях. А скобообразная ручка позволяет более лучше видеть линию реза. Как правило, лишь от личных предпочтений зависит выбор формы ручки.

Аккумуляторные электрические лобзики используют при невозможности подключения к электрическому питанию. Нужно учесть, что такие электролобзики имеют ограничение в продолжительности работы и, как правило, небольшую мощность.

Дополнительные функции электролобзиков

Во всех моделях современных электролобзиков присутствует маятниковый многоступенчатый механизм, который сообщает пилке по горизонтали дополнительные движения (в сторону пиления, а так же обратно) и позволяет осуществлять рез материала лишь при движении вверх. Данная функция позволяет сделать работу более производительной, а так же продлевает срок использования пилки, но может немного сделать худьше качество поверхности реза. Данную функцию желательно не использовать для чистого реза. Так же маятниковое движение не требуется для осуществления работы с твердыми породами дерева или листовой сталью (или же оно должно быть на минимуме).

Регулировка количество оборотов двигателя

Данная функция очень полезна для работы с разными видами материала. Имеется 2 варианта выбора частоты: 1. установка перед включением и 2. перемена частоты при помощи силы нажатия на фиксирующую кнопку пуска. Производительность повышает увеличение числа ходов, но способствует более скорому изнашиванию рабочего полотна.

Удобство проведения работ обеспечивает подсветка встроенной лампой рабочей зоны даже при основном слабом освещении.

Автоматической сдувание вентилятором охлаждения двигателя, опилок, освобождает от пыли и опилок линию реза.

Подключение к пылесосу. Данная функция обеспечивает улучшение видимости линии реза и чистоту на рабочем месте. Подключение производится при помощи специального патрубка.

Система быстрой замены неких пилок позволяет одним нажатием на специальный рычаг извлечь режущее изношенное полотно.

Устройство поворота пилка разрешает на 360 градусов поворачивать пилку. Данная функция незаменима при выпиливании окружностей.

Фиксатор угла разрешает зафиксировать наш инструмент под углом 45, 30, 15 и 0 градусов.



Дополнительные приспособления для электролобзика

— столик для закрепления электрического лобзика на рабочем месте. Разрешает двигать не инструмент, а материал. Может использоваться для обработки маленьких деталей.

— пластина сменная. Данная пластина крепится на опорной платформе вашего инструмента с целью обеспечения лучшего скольжения.

— специальный чемоданчик для хранения. Большинство фирм-производителей в комплекте с электролобзиком поставляют специальный чемоданчик-футляр, что обеспечивает удобное хранение инструмента.

В комплектации так же могут присутствовать: отвертки, сменные пилки, жидкость для смазывания и иные нужные мелочи для работы.

Пилки для электролобзика

Пилки (пильные полотна) могут отличаться размером, материалом изготовления, зубьями, цветом и формой хвостика.



Материал для пильного полотна. Пильные полотна обычно бывают биметаллические или стальные. HCS (углеродистая сталь) используется для работы с некоторыми искусственными материалами и мягкими породами древесины. HSS (быстрорежущая сталь) используется для работы с твердыми материалами (пластмасса, цветной металл, алюминий, сталь). BIM ( биметаллические полотна) отличаются продолжительным сроком службы и высокой эластичностью, универсальны и наиболее удобны для осуществления работы в местах с трудным доступом.

Хвостовик пилки

Различной бывает форма окончания на пильном полотне (или хвостик). Это не отражается на работе инструмента, но может вызвать затруднения с приобретением и сменой полотна, если у него довольна редкая форма.

Форма хвостовика:

Крестообразная форма (с одним упором) наиболее распространена. Она встречается у разных моделей многих фирм-изготовителей: Metabo, Makita, Hitachi, Skil, DeWalt, Bosch.

Хвостик с двумя упорами бывает у моделей электролобзика фирмы Bosch.

Хвостик универсальный ? с полукруглой выемкой встречается у моделей Skil и DeWalt.

Хвостик гладкий можно увидеть у моделей Hander, Bort, DeFort.

А для моделей Makita характерен хвостик, у которого круглые отверстия.

Размеры пилок

Самая распространенная длина пилок – 50-105 миллиметров, но можно встретить более длинные полотна (к примеру, у универсального полотна по дереву фирмы Wilpu длина 155 миллиметров).

Пилки бывают: 1) для прямого реза материала; 2) для кривого реза. Пилки для кривого реза являются более узкими.

О назначении пилки говорит цвет пильного полотна. Единой классификации, к сожалению, не существует. И у разных изготовителей может отличаться цветовая маркировка. К примеру, возьмем пилки компаний Вlаск&Dескеr и Bosch. У этих брендов голубая расцветка пилки электролобзиков обозначает пилку для резки цветного и черного металла. А в то же время, у Bosch серый цвет пилки означает, что это пилка для дерева, пластмасс и ДВП, а у Вlаск&Dескеr это пилка по дереву для чистого реза.

Форма зуба

Зубья пильного полотна в зависимости от определенного материала, для работы с кот. она предназначена, ее зубья могут быть различной формы, размера и иметь разный шаг. На блистерах (упаковках) с пилками указано назначение пильного полотна. Разводка зуба выполнена разводка зуба, увеличивающая производительность работ, но немного снижающая качество реза.

Для осуществления работы со стеклом или керамической плиткой используются пилки без зубьев, которые имеют алмазное напыление или напыление из некого твердого сплава.

Критерии выбора электрического лобзика.

Мощьность электролобзика

Мощность является наиболее значимым показателем работы электрического инструмента, который оказывает влияние на продолжительность бесперебойной работы и на глубину реза разного материала. У бытовых электролобзиков мощность от 350 Вт, а у профессиональных – 580-750 Вт. Нужно иметь ввиду, что у наиболее мощных моделей – больший собственный вес.

Количество ходов в одну минуту.

На чистоте спила и на скорость работы отражается количество ходов. Этот показатель у электролобзиков равен обычно 0 – 2700-3100, а бывают модели и до 3500 ходов в минуту.

Система замены пилок

Нужно знать, что пилки могут крепиться винтами или специальными прижимными устройствами, которые позволяют быстро заменять полотно и при этом не использовать специальный инструмент. К примеру, на модели Hitachi устанавливается система Power-lock-System.

Регулировка частоты хода электролобзика

Если вам нужно работать лишь с одним определенным видом материала, то данная функция может не пригодится. На такая функция необходима для работы с разными материалами.

Возможность подключения электролобзика к пылесосу

Конечно хорошо, если имеется функция – автоматический сдув опилок. Но присутствие возможности подключится к пылесосу – будет вам помогать содержать рабочее место в чистоте и я удалять мелкую пыль, вредную для здоровья, которая образуется в процессе работы.

Полезные советы по работе электролобзиком

Во время работы с отдельными материалами (нержавеющей сталью, полистиролом, органическим стеклом) нужно дополнительное охлаждение (вода, машинное масло, мыльный раствор).

Лучше резку  дерева осуществлять электрическим лобзиком с большой скоростью и большой мощности.

Пластик следует резать с частотой не меньше 1000 ходов в одну минуту.

Во время обработки тонкого металла, под него нужно подложить лист фанеры.

При выполнении работы с небольшой частотой ходов, нужно в работе делать чаще перерывы, что бы дать остыть двигателю.

Нужно менять затупившуюся пилку своевременно, чтобы на двигатель не увеличивать нагрузку.

Нужно инструмент содержать в чистоте и своевременно смазывать механизмы.

Следует соблюдать инструкцию изготовителя, а так же соответствующие правила по технике безопасности во время проведения работ с электрическим инструментом.
