Ручные столярные пилы - Столярные работы


Ручные столярные пилы

Категория:

Столярные работы



Ручные столярные пилы

Типы пил. Ручные столярные пилы бывают натянутые, к которым относятся все лучковые, и ненатянутые, к которым относятся ножовки и наградки. У натянутой пилы полотно тоньше, чем у ненатянутой, и поэтому пилить ею значительно легче, так как она дает более узкий пропил.

Лучковая пила состоит из станка (лучка) и натянутого на нем пильного полотна. Лучок состоит из двух стоек-поперечин, распорки-средника, двух ручек, тетивы и закрутки. Для натяжения полотна пилы вместо закрутки иногда используют винт с барашком, соединенный с проволочной тетивой.

Рис. 1. Лучковая пила:
1 — пильное полотно, 2 — поперечины, 3 — средник, 4 — тетива, 5 — закрутка, б — ручки, 7 — барашек

В зависимости от назначения и формы зубьев лучковые пилы подразделяются на поперечные, распускные, шиповые, мелкозубые и выкружные.

Поперечные пилы имеют длину 750—800 мм, ширину 20— 25 мм и толщину 0,4—0,7 мм. Зубья формы равнобедренного треугольника высотой 5—6 мм, величина шага 4—5 мм, угол заострения 65—80°, заточка косая. Служат для поперечного пиления.

Распускные (размашные) пилы имеют длину 780—800 мм, ширину 45—55 мм и толщину 0,4—0,7 мм. Зубья формы наклонного треугольника высотой 6 мм, величина шага 5—6 мм, угол заострения 40—50°, заточка прямая. Применяются для продольного пиления досок.

Шиповые пилы имеют длину 600—700 мм, ширину 40—50 мм и толщину 0,4—0,5 мм. Зубья прямоугольной формы высотой 3— 4 мм, величина шага 3—4 мм, угол заострения 80—85°. Предназначены для запиливания у соединяемых деталей шипов и проушин.

Мелкозубые пилы имеют длину 600—700 мм, ширину 35— 50 мм и толщину 0,4—0,5 мм. Зубья формы прямоугольного треугольника высотой 2—А мм, величина шага 2—3 мм, угол заострения 60—80°, заточка косая. Служат преимущественно для поперечного пиления и чистого опиливания торцов, а также для запиливания шипов.

Выкружные поворотные пилы имеют длину 350—500 мм, ширину 4—15 мм и толщину 0,4—1 мм. Зубья формы прямоугольного треугольника высотой 2—3 мм, величина шага 2—4 мм, угол заострения 50—60 или 80—85°; заточка прямая. Применяются для криволинейного и фигурного пиления.

Ножовки могут быть широкими и узкими.

Ножовка широкая имеет следующие размеры. Общая длина ее 715 мм, длина режущей части 615 мм, ширине у ручки 160 мм, в конце 60 мм, толщина до 1,5 мм. Величина развода зубьев 0,4—0,6 мм на сторону. Широкая ножовка применяется для поперечного грубого пиления.

Ножовка узкая имеет длину 325—530 мм, ширину У ручки 50—125 мм, на конце 20—40 мм, толщину до 1,5 мм. Предназначается для сквозных пропилов на плоскости и криволинейного пиления.

Ножовка с обушком имеет длину 300—350 мм, ширину полотна 70—100 мм, толщину 0,5—0,8 мм; верхняя часть полочла усилена стальной шиной — обушком. Применяется для неглубокого пиления и подгонки изделий при их сборке.

Ножовка-измеритель — комбинированная ножовка Шведа, — помимо своего прямого назначения (для распиливания), может служить измерительной линейкой и направляющей при пилении под прямым углом.

Наградка имеет длину полотна 100—120 мм, толщину 0,4—0,7 мм. Предназначается для несквозного выпиливания пазов под шпонки и узких шпунтов. Изготовляется из обрезков полотен старых лучковых и ленточных пил. Пиление производится движением на себя.

Рис. 2. Ножовки и наградка:
а — широкая ножовка, б — узкая ножовка, в — ножовка с обушком, г — ножовка-измеритель, д — наградка

Для поперечного раскроя строганой фанеры при подготовке к фанерованию применяют специальные фанерные пилки. Зубья такой пилки мелкие и расположены по дугообразно выпуклой кромке.

Приемы пиления ручными пилами. Распиливание досок и брусьев по разметке называется пилением по рискам. При поперечном пилении лучковую пилу надо держать правой рукой за стойку-поперечину выше ручки, а левой рукой придерживать распиливаемый материал. Перед началом работы полотно пилы повертывают на некоторый угол по отношению к плоскости станка пилы. Корпус работающего должен , быть неподвижен и немного наклонен вперед.

Перед пилением делают углубление — запил по риске при помощи ногтя и второго сустава большого пальца левой руки. При этом ноготь во избежание ранения надо держать на некотором расстоянии от риски, а сустав следует держать выше зубьев пилы. Запил делают плавным движением пилы на себя. Пиление производят по намеченным при раскрое рискам движением правой руки с небольшим нажимом на материал зубьями пилы.

Перед окончанием пиления, когда пила подходит к кромке, движение необходимо замедлить, а левой рукой придерживать отпиливаемую часть — отвал, чтобы конец доски не обломился и на ней не образовался откол.

При продольном пилении доску или брусок кладут в горизонтальное положение и укрепляют струбциной так, чтобы распиливаемая часть свешивалась за кромку верстачной доски. Пилу держат отвесно правой рукой за рукоятку, левой за конец стойки. Движения производят вниз с нажимом зубьями пилы на древесину; при движении вверх зубья пилы должны быть отведены от древесины. Если пила зажимается в пропиле, то в него следует вставить небольшой клинышек. Пилить следует ровно, без рывков и сильных нажимов — от этого зависит качество пропила.

Рис. 3. Поперечное пиление:
а — прием пиления, б — отвал

Рис. 4. Продольное пиление:
а — распиливание на полный размах, б —положения пилы

При вертикальном пилении доску закрепляют в тисках верстака вертикально. Пилу сначала ставят на линию разметки, по которой медленным и коротким движением на себя делают неглубокое запиливание. Только после образования запила можно пилить на полный размах. Пиление производится движением правой руки, левой рукой поддерживают распиливаемый материал. Корпус и левая рука во время работы должны оставаться неподвижными, а движение пилы должно быть строго горизонтальным. Сильно нажимать пилой на древесину не следует, так как это затрудняет и замедляет пиление, а иногда приводит к поломке пилы.

Рис. 5. Вертикальное пиление:
а — прием пиления, б — запил с ногтя; 1 — постановка ногтя под риску, 2 — запиливание пропила медленным движением пилы на себя

Когда деталь необходимо распилить под определенным углом, например под прямым углом или под углом 45° для соединения «на ус», применяют стусло.

Столяры-новаторы пилят ручными пилами сразу пачку материала. Так они поступают при раскрое досок поперек, при продольном раскрое и при фигурном распиливании тонких досок, при запиливании шипов. Такой способ пиления не только дает экономию во времени на укладку и зажим материала, но и упрощает разметку. При пилении досок пачками необходимо следить, чтобы полотно пилы находилось перпендикулярно к пластине первой доски.

При пилении древесины ручными пилами, плохо подготовленными к работе, а также невыполнении правильных приемов работы получаются различные виды брака:
а) неправильный распил при продольном пилении вследствие отклонения от разметочной риски, сильного нажима на материал, неправильного развода или заточки зубьев пилы, неправильного рабочего положения работающего;
б) сильно шероховатая поверхность распила вследствие работы пилой с крупными зубьями или с неодинаковым их разводом;
в) неперпендикулярность пропила к пласти доски при поперечном пилении как результат неправильного развода или заточки зубьев пилы, перекоса полотна, неверного положения работающего;
г) повреждение кромок доски или бруска вследствие небрежного выполнения первоначального запила;
д) отщепы древесины на кромках при поперечном пилении, появившиеся в результате того, что отпиливаемая часть древесины не поддерживалась, когда пиление подходило к концу.

Рис. 6. Пиление ножовкой:

а — продольное (горизонтальное), б — вертикальное, в — поперечное, г — по окружности

Подготовка пил. Пользоваться надо острыми и хорошо направленными пилами; это облегчает работу, предохраняет пилу от искривления и перекашивания, повышает производительность труда и обеспечивает нужное качество изделий. Перед наладкой пилы полотно очищают от налета ржавчины и смолистых наслоений тряпкой, смоченной в керосине. Наладка пилы начинается с правки полотна. Полотно выправляют молотком на ровной чугунной или стальной плите или слегка зажимают в тисках зубьями между медными или алюминиевыми пластинками и медленно протягивают.

Рис. 7. Пиление наградкой

Рис. 8. Фугование зубьев пилы:
а — на фуганке: 1 — напильник. 2 — колодка, 3 — пила; б — на верстаке, в — специальным прибором

После правки прорезают напильником между зубьями пазухи, затем выравнивают профиль и высоту зубьев, т. е. фугуют при помощи специального фуганка. Для этого в деревянную колодку с прорезью для полотна пилы вставляют трехгранный напильник. Двигая напильник по пиле или пилу по напильнику, выравнивают по высоте вершины зубьев пилы. Все зубья должны иметь одинаковую форму. Поэтому сильно сточенные зубья необходимо заострить и пропилить впадину между ними. Затем зубья разводят и затачивают.

Для облегчения обрубки зубьев на пилах и насечки новых применяют комбинированный пилоштамп ПШ-3, у которого для этой цели имеются с одной стороны ножницы, а с другой — пуансон и матрица. Оба инструмента работают от эксцентриковых приводов при повороте вручную длинного рычага. Пилоштамп крепят на верстаке. Заточка и развод столярных пил должны производиться в специальных деревянных тисках.

Рис. 9. Разводки для пил:

Зубья разводят для облегчения хода пилы в пропиле с помощью разводок. При этом сначала половину зубьев через один отгибают в одну сторону, затем оставшуюся половину — в другую сторону.

Для распиливания сухой твердой древесины каждый зуб отгибают на 0,25—0,5 мм, а мягкой древесины — на 0,5—0,8 мм. Величина развода всех зубьев пилы должна быть одинаковой.

Рис. 10. Двухсторонняя разводка конструкции С. Я. Орляенко:
а — вид сбоку, б — вид сверху; 1 — ручки, 2 — средняя часть разводки, 3 — прорезь, 4 — упорные болты, 5 — отверстие для перемещения кончика зуба

Правильность развода зубьев проверяют шаблоном, который прикладывают к полотну и проводят по венцу зубьев сначала с одной, потом с другой стороны. Неправильно отогнутые зубья следует исправить, так как они будут давать неровный пропил и уводить пилу в сторону. Кроме того, при неодинаковом разводе менее отогнутые зубья не будут участвовать в пилении, в то время как более отогнутые будут работать с большой перегрузкой и быстро выйдут из строя.

Взамен односторонних разводок, которыми сначала разводят половину зубьев в одну сторону чер^з один зуб и только после перестановки пилы все остальные зубья — в другую сторону, на стройках применяют двухсторонние разводки конструкции С. Я. Орленко. При помощи двухсторонней разводки отгибают все зубья подряд в обе стороны, без специальной перестановки пилы. Этой разводкой можно разводить зубья пил диаметром 300—800 мм. Изготовляется двухсторонняя разводка из стали Ст. 3. Она имеет две конусные ручки 1 длиной по 130 мм и два упорных болта 4 диаметром 6 мм, длиной 3 мм, ограничивающих отклонение зуба при разводе.

В средней части разводки имеются прорезь для зуба и квадратное отверстие размером 4×5 мм для кончика зуба. В прорези ширина нижней части 6 мм, верхней 4 мм. В двухсторонней разводке имеюся упорные болты, регулирующие заданную толщину развода. Благодаря этому можно производить разводку зубьев разной толщины пропила с точностью заданного развода всех зубьев пилы без значительных отклонений, получающихся обычно при односторонней разводке. Кроме того, по сравнению с обычной односторонней разводкой затраты времени сокращаются почти в два раза.

У правильно разведенной пилы полотно не касается стенок пропила и не трется о них. Величина развода зубьев на каждую сторону не должна превышать толщины пилы.

После развода пилы точат обычно трехгранными или ромбическими напильниками с мелкой насечкой. При заточке полотно пилы зажимают в тиски, укрепленные на верстаке или в деревянной колодке.

Лучковые пилы точат преимущественно трехгранными напильниками, подбирая их по размерам зубьев.

Приемы ручной заточки показаны на рис. 13.

Продольные пилы, у которых зубья имеют форму косоугольных треугольников, затачивают сплошь с одной стороны, а напильник держат перпендикулярно к полотну пилы. Сильно прижимать напильник не следует, от этого пила будет нагреваться и терять свою закалку.

Рис. 11. Развод зубьев:
а — правильный, б — неправильный

Рис. 12. Деревянные колодки для заточки пил:
а — поперечной двуручной, б — лучковой

Рис. 13. Заточка пил:
а — продольных, 6 — поперечных

Рис. 14. Выверка полотна лучковой пилы (а) и установка его (б)

Поперечные пилы с зубьями, имеющими форму равнобедренного или прямоугольного треугольника, затачивают, держа напильник наклонно (60—70°) к полотну и прижимая его к зубу пилы при движении от себя снизу вверх, а при обратном движении приподнимая его. Зубья затачивают через один. Пройдя напильником по одной стороне пилы, поворачивают ее к себе другой стороной и затачивают пропущенные зубья.

Важное значение имеет правильная установка полотна и его выверка. Перед тем как приступить к пилению лучковой пилой,отвертывают закрутку и устанавливают полотно: при пилении вдоль на ширину отпиливаемых брусков, при пилении поперек на 30—35°. У распускной пилы лучок устанавливают под прямым углом к полотну. Выверенное полотно не должно быть извернуто и на всем своем протяжении должно находиться в одной плоскости. Это проверяют обычно на глаз. Натяжение пилы должно быть довольно сильным; проверяется это тем, что полотно с трудом выводится пальцами из плоскости натяжения. Конец закрутки не должен выходить за распорку, так как она может зацепиться за распиливаемый материал и соскочить с распорки. Это повлечет раскручивание тетивы, а также разрыв полотна пилы.

Качество полотна определяется тем, что оно, будучи согнуто и соединено концами, образует правильную окружность и при ударе ногтем издает чистый и ровный звук. Дребезжание свидетельствует о том, что полотно имеет трещины.

Реклама:

Читать далее:
Ручной электрифицированный инструмент

Статьи по теме:

pereosnastka.ru

Столярный инструмент

В любом частном доме происходит немало ситуаций, для разрешения которых подошел бы хороший столярный инструмент. На современном рынке инструмента можно купить как красивую и бесполезную подделку, так и очень качественные, профессионально выверенные столярные принадлежности. Для работ по дому можно подобрать небольшую мастерскую, достаточно знать определенные правила и основные требования, предъявляемые к инструменту, к его устройству, форме, заточке и балансировке.

Столярный инструмент и приспособления для домашней мастерской

Основное отличие столярного инструмента от плотницкого, механического или слесарного состоит в том, что приходится резать и ловить миллиметры в работе с деревянной заготовкой, предварительно подготовленной, обрезанной и зашкуренной.

Инструмент для столярных работ позволяет обрабатывать древесину с максимальной точностью и качеством поверхности. Столярный инструмент отличается небольшим усилием резания, тонкими и очень точными линиями пропила, максимально точным позиционированием сверловки отверстий и высоким качеством доводочного шлифования.

Совет! Даже если на данный момент нет подходящей столярной пилы, не используйте для обрезки деревянной заготовки ножовку по металлу или любой другой слесарный инструмент.

Так поступают только неопытные новички, которым все едино, что слесарка, что столярка, они не ценят свой труд. Лучше всего купить готовый набор столярных инструментов, в котором присутствует самое основное.

Как покупать, набором или поштучно

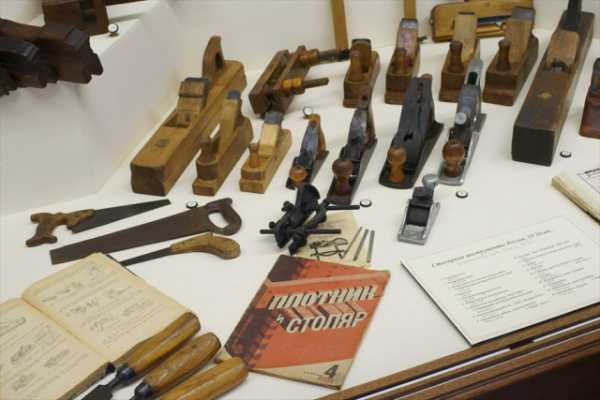

Опытные мастера собирают свой арсенал годами, покупают старые приспособления и инструменты с режущими элементами из качественной стали. Для профессиональных столярных работ инструменты и приспособления покупаются поштучно.

Для любителей и новичков лучше купить набор столярных инструментов в чемодане, в котором есть все необходимое на первый случай для мелкого ремонта или изготовления простенькой столярки. Мастера не любят такие комплекты из 10 или даже 50 предметов, так как большинство приспособлений, которыми производители щедро награждают наборы столярных инструментов, мало подходят для серьезной работы.

Пределом мечтаний остается покупка хорошего шведского или японского столярного инструмента. Причин популярности «японцев» и «шведов» всего две:

  • Высочайшее качество кованого металла режущих лезвий и жал;
  • Легкая посадка в руке и высокая точность регулировки столярного инструмента.

Приобретают его поштучно, в основном мастера-краснодеревщики и мебельщики. Стоит профессиональный столярный инструмент с шведским и японским металлом очень дорого, даже для профессионала. Но качество обработки древесины и точность выполнения столярных операций в руках мастера получается на самом высоком уровне, поэтому затраты оправдывают себя. Любитель может погубить результаты своего труда неправильным обращением со столярными приспособлениями.

Разумеется, кроме традиционного ручного столярного инструмента, в арсенале столяра должны быть и электрические машинки. На их долю приходятся наиболее трудоемкие обдирочные, отрезные и шлифовальные операции. Среди электроинструмента лучшими на сегодня остаются японские Makita и Hitachi.

Основные столярные инструменты

В арсенале опытного матера можно насчитать под два десятка различных по устройству и функциям столярных инструментов и приспособлений. Даже в самой плохонькой мастерской всегда имеется пять типов инструментов:

  • Пилы, ручные и электрические;
  • Коловорот, бурав или электродрель;
  • Долота, рубанки, шлифовальные плашки;
  • Крепежные струбцины и зажимы;
  • Столярный меритель.

Для нарезки и шлифовки заготовок потребуется столярный верстак или рабочий стол, можно слесарный, с зажимами, тисками или любыми другими фиксирующими приспособлениями.

Для ухода, заточки и подстройки столярного инструмента в арсенале должен быть точильный камень или станок. Если в ходе столярных работ часто приходится ручным способом наносить резьбу, подрезать пазы или замки в брусе, то пригодятся киянка, нарезные лезвия, разметочные карандаши и калька.

Измерительный столярный инструмент

Большинство столярных работ начинается с осмотра заготовки и измерения габаритов бруса или доски. Оценить, подходит ли брус для столярных работ, можно с помощью простейшей рулетки или стандартной метровой линейки, для замера линий реза и глубины отверстий используют специальные измерительные инструменты для столярных работ:

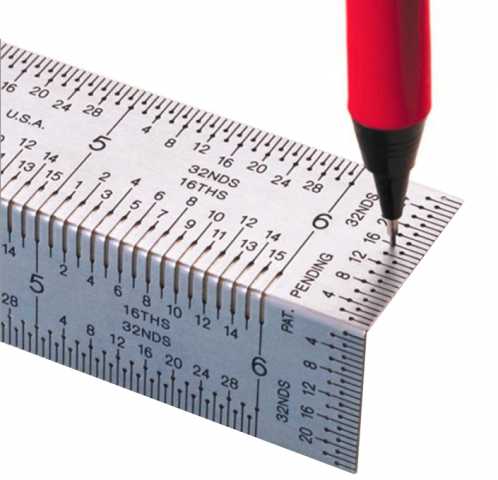

  • Столярный угольник, наиболее известный и широко используемый в качестве разметочного и мерительного инструмента;
  • Штангельциркуль позволяет с высокой точностью измерить поперечный размер и толщину бруса в пределах 150 мм с точностью до 0.1 мм;
  • Мерительный столярный циркуль используется для определения диаметра круглых заготовок, например, для бревна или точеных на станке цилиндрических заготовок;
  • Комбинированный меритель или малка, выглядит необычно, но считается одним из наиболее используемых в столярном деле мерительных приспособлений. Малкой можно легко измерить расстояния в самых сложных ситуациях.

Этого набора измерительного инструмента достаточно для столярной мастерской небольшого размера и производительности.

Для работы с длинномерными заготовками используются специальные штанговые или лазерные линейки, отвесы и оптические угломеры.

Разметочный инструмент столяра

Опытные мастера утверждают, что правильная разметка была и остается наиболее важным и ответственным этапом в любой столярной работе. Отрезать, зашлифовать и собрать детали не так уже и сложно. Поэтому для разметки используется самое большое количество всевозможных столярных инструментов и приспособлений:

Всего для разметки в столярном деле используется более тридцати различных разметочных приспособлений. От наиболее примитивных и простых столярных инструментов сохранились лишь названия и фото. Но есть и исключения, некоторые из них были придуманы 150-200 лет, но благодаря удачной конструкции столярного разметочного инструмента широко используются и сегодня.

Например, поворотный или делительный столярный столик, с помощью которого можно без затруднений и очень точно выполнить запил кромки деревянной планки под любым углом.

Инструменты для раскройки древесины

Практически в любом доме имеется столярный инструмент для нарезки и сверловки древесины. Примерно 30% столярных работ относятся к раскройке и обрезке заготовок для дальнейшей шлифовки и подгонки.

Приспособления и инструменты для прямолинейной нарезки и раскройки заготовок

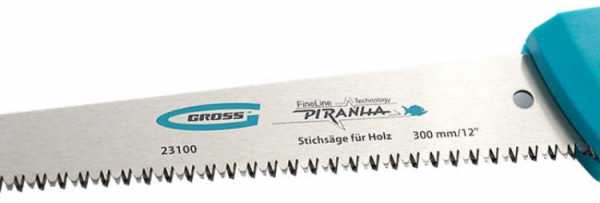

Наиболее известной из всех столярных инструментов считается ручная пила или ножовка по дереву. Современные пилы изготавливают из горячекатаной стали с большим содержанием фосфора и марганца, что делает полотно столярного инструмента гибким и прочным. Конструкция столярной пилы мало отличается от плотницкого инструмента, единственным отличием является переделка устройства под возможность работать одной рукой. Глубина пропила столярной ножовкой обычно ограничена величиной 150 мм, при большей толщине качество реза сильно уменьшается из-за увеличенного усилия.

Старые мастера не любят современные столярные ножовки и пользуются в основном более традиционным инструментом — лучковыми пилами.

У правильно настроенной лучковой пилы практически не бывает зажима длинного и тонкого полотна, сам процесс нарезки получается более комфортным и качественным.

Лучковую пилу сегодня заменил ленточный электрораспиловочный станок, в котором используется тонкое металлическое полотно с зубчатой насечкой, сваренное в кольцо. Высокая скорость движения ленты обеспечивает высочайшее качество распиловки любого бруса или доски неограниченной длины. Небольшой столярный станок габаритами 80х50 см способен разрезать брус толщиной до 200 мм с шириной прореза всего в 0,5 мм.

Кроме механического инструмента, в арсенале практически любой столярной мастерской имеется ручная дисковая электропила. Благодаря мощному мотору в полтора киловатта и высокой скорости вращения зубчатого диска можно легко разрезать заготовку толщиной в 50-60 мм, но линия реза должна быть абсолютно прямой.

Устройства для фигурной раскройки древесины

Примерно половина столярных работ связана с изготовлением криволинейных профилей из фанеры, ОСБ, склеенных панелей. Если длина линии реза невелика, то раскроить деревянную заготовку можно ручным лобзиком. Простая конструкция и сверхтонкое, всего в пару миллиметров, полотно дает возможность ручным инструментом вырезать детали шириной в 1-2 мм.

Столярный лобзик часто используется при индивидуальном изготовлении моделей, украшений и поделок из тонколистовой фанеры и шпона.

Для более грубых криволинейных профилей используют ручной электролобзик.

Ширина рабочего полотна столярного электролобзика составляет 5-6 мм, что дает возможность вырезать окружности с радиусом всего в несколько сантиметров, максимальная толщина пропила всего 2,5 см. Полотна изготавливают из титана или легированной стали, поэтому инструмент получается очень надежным и прочным.

Из всех столярных инструментов наиболее универсальным принято считать ручной фрезер. Одним ручным прибором можно заменить целый арсенал инструмента. Фрезером можно вырезать криволинейные линии любой длины, с фигурной и простой формой кромки, сверлить отверстия, нарезать пазы и даже шпунтовать планки.

Единственным недостатком столярного фрезера является большой вес устройства и необходимость в процессе столярных работ перемещать корпус руками, поэтому для обработки габаритных панелей фрезер приходится устанавливать на штатив или станок.

Инструменты для строгания и ручной резки

Столярные инструменты, используемые для предварительного и чистового строгания древесины, представляют наиболее многочисленную группу в арсенале столяра. Наиболее известный и простой вариант – это столярный рубанок. Всего насчитывается более трех десятков моделей рубанка, используемых для различных вариантов строгания поверхности древесины. Для простой домашней столярной мастерской обычно используют три варианта:

  • Фуганок используется для финишной чистовой отделки поверхности, благодаря удлиненной форме корпуса инструмента удается снимать очень тонкие слои древесины равномерно по всей длине заготовки;
  • Черновой шлифтик с косой заточкой кромки лезвия, инструмент используется для первичной столярной обработки после распила доски или бревна;
  • Самый тонкий и легкий из столярных рубанков – шпунтубель. Инструмент применяется для строгания шпунтов и прямолинейных пазов.

К сведению! Столярные операции с использованием рубанка всегда требуют определенного навыка и опыта владения инструментом, первые попытки обычно приводят к глубоким задирам и браку. Чтобы освоить столярный инструмент, потребуется точная регулировка и несколько часов практики под руководством специалиста.

Для быстрого строгания можно использовать столярный электрорубанок, достаточно лишь правильно настроить вылет кромки лезвия и скорость подачи инструмента.

Нарезка изделий из дерева ручным столярным инструментом

Для выполнения резьбы, вырезки отверстий и пазов сложной конфигурации используют целый набор ручных столярных инструментов. Чтобы вырезать паз в массиве, используются долота и стамески с режущей кромкой различных форм, размеров и способов затачивания режущей кромки.

В паре со стамеской используется столярный молоток, или киянка. Стамеской можно вырезать паз, подправить шип или подрезать торец бруса. По сути, стамеска в столярном деле так же важна, как отвертка в электромонтажных работах.

Для вырезки круглых и эллипсовидных пазов и полостей используются специальные ножи и инструмент с изогнутой режущей кромкой – татьянки. На опорном конце столярного ножа располагается огромная деревянная рукоять в виде круглого набалдашника.

Такая форма инструмента обусловлена тем, что татьянками режут древесину преимущественно с использованием силы рук, без киянок и молотков. На сегодня известно порядка двух десятков разновидностей татьянок, большая часть которых рассчитана на выполнение правочных и подрезных операций в процессе столярной обработки мягких пород древесины.

Шлифовальные инструменты и приспособления

Шлифовка деревянной поверхности всегда была и остается наиболее грязной и трудоемкой операцией из всех вариантов столярных работ. Для чистовой отделки используют деревянный брусок или корпус рубанка, с наклеенной на основание наждачной шкуркой.

Примитивный столярный инструмент позволяет получить неплохое качество отделки поверхности, но требует слишком больших физических усилий и времени. Для больших поверхностей используют ручные шлифовальные машинки с ленточным и вибрационным приводом наждачной шкурки.

Кроме наждачной шлифовки, в арсенале столярной мастерской должна быль цикля – тонкий и острый инструмент, похожий на бритву. С помощью цикли подрезают и исправляют дефекты поверхности.

Измерительные и разметочные устройства

В процессе выполнения большинства видов столярных работ необходимо периодически проверять и контролировать результат обработки деревянной заготовки. Например, по условиям точности такие столярные операции, как строгание и шлифование, выполняются с одной установки заготовки в струбцине или зажимах. Это означает, что любая длинномерная деталь из дерева остается зажатой на столярном верстаке, пока не будут достигнуты необходимые точность и качество обработки поверхности.

Для контроля в столярном деле используется три типа приспособлений:

  • Строительный уровень длиной не менее 2/3 от размера обрабатываемой поверхности;
  • Штангельциркуль;
  • Часовой индикатор на штативе;
  • Наборы калибров.

Иногда для проверки угла запила используют отвесы и столярные калиброванные планки. Уложенная на отшлифованную поверхность детали планка на просвет покажет наличие провалов и горбов. Более точные приборы, чем часовой индикатор, в столярном деле практически не используются.

Сверлильный и резьбонарезной инструмент столяра

Сверление отверстий в процессе столярной обработки выполняется двумя способами. Первый, более традиционный, предусматривает использование столярного коловорота с цанговым патроном, позволяющим установить сверло любой формы и диаметра. Коловоротом сверлят отверстия большого диаметра под цилиндрические шпонки, штифты и пазы.

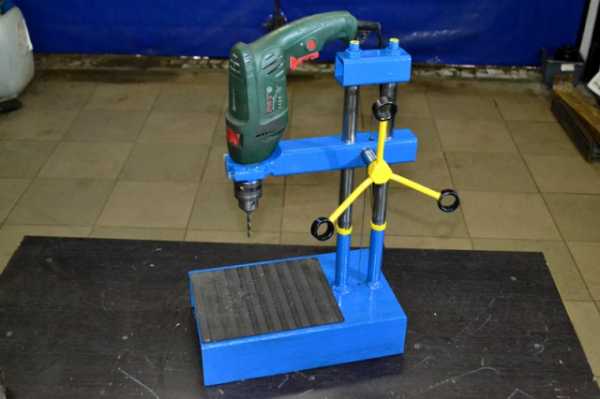

Во втором случае используется обычная дрель с регулируемыми оборотами вращения, оборудованная опорным штативом. Нехитрое столярное приспособление позволяет выровнять электродрель под нужным углом к поверхности сверловки.

Одной из наиболее сложных задач в столярном деле считается нарезка ходовой резьбы, как внутри блока, так и на цилиндрической поверхности. В такой ситуации приходится прибегать к использованию столярной наборной плашки.

Нарезание резьбы выполняется в несколько проходов. После каждого прохода винтом увеличивают глубину погружения лезвия в древесину, повторяют нарезку до получения нужного профиля.

Дополнительное оборудование

Современная столярная обработка практически невозможна без использования огромного числа вспомогательных приспособлений и устройств.

Наиболее распространенные вспомогательные приспособления:

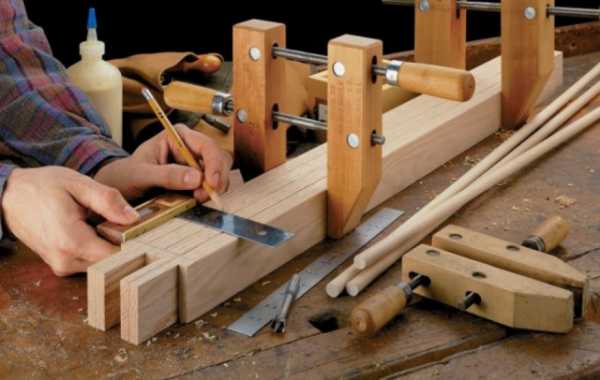

  • Столярная струбцина;
  • Винтовой зажим;
  • Ручной пресс;
  • Вайма.

Все перечисленные приспособления используются для фиксации заготовки на столярном верстаке или рабочем столе. В столярном деле не обойтись без специальных камней и приспособлений для заточки режущей кромки лезвий, сверл, ножей.

Если обычный нож еще можно попытаться заточить вручную, то для столярного арсенала малейшее отклонение формы или угла режущей кромки означает брак в работе. Практически весь столярный инструмент затачивается только на электрическом точиле или специальном приспособлении с набором камней.

Средства защиты при столярных работах

Несмотря на то, что работа со столярным инструментом выглядит внешне абсолютно безвредной, любой столяр знает, что обработка сухой древесины, особенно шлифование и фрезерование, всегда сопровождается большим количеством мельчайшей древесной пыли. Поэтому в столярной мастерской всегда должен быть комплект респираторов, защитных очков и пылесос.

Вытяжные устройства в столярной мастерской используются значительно реже, да и по эффективности улавливания древесной пыли они значительно уступают пылесосу. Пыль приходится убирать со стен, пола и даже с поверхности инструментов. Материал обладает высокой воспламеняемостью от малейшей искры, поэтому рядом с пылесосом всегда должен находиться углекислотный огнетушитель.

Заключение

Огромное количество специального инструмента и приспособлений позволяет сделать работу в столярной мастерской более комфортной, с прогнозируемым качеством обработки древесины. В отличие от слесарки или металлообработки, для столярных работ приходится использовать сырье с дефектами и сложной структурой волокон, поэтому обработка проходит не всегда так гладко, как хотелось бы, и качественный столярный инструментарий в паре с приспособлениями помогают компенсировать недостатки древесины.

bouw.ru

Ручная пила — Википедия

Материал из Википедии — свободной энциклопедии

Ручная пила — плотницкий и столярный инструмент, предназначенный для распиловки древесины. Пилы по конструкции бывают нескольких видов.

В зависимости от назначения и формы зубьев разделяются на поперечные, продольные, мелкозубые и выкружные.

Разновидности

  • Лучковая пила используется для поперечного пиления. Состоит из лучка и натянутого в нём пильного полотна. Лучок состоит из двух стоек, распорки, двух ручек, натяжной тетивы и закрутки. Вместо закрутки может применяться винт с гайкой, соединённые металлической (проволочной) тетивой. Выкружные лучковые пилы предназначены для пиления по кривым линиям.

Ножовка по дереву

  • Широкая ножовка : применяют для распиливания тонких пиломатериалов, выпиливания криволинейных деталей и выполнения сквозных пропилов; для поперечного раскроя досок, и брусков, плитных материалов. Общая длина составляет 750 мм, ширина полотна от 60 до 160 мм, толщина от 1 до 1,5 мм. Зубья имеют форму равнобедренного или прямоугольного треугольника. Углы резания и заточки такие же, как у лучковых пил.
Ножовка по дереву с прямоугольнотреугольными зубьями (см. с увеличением). Слева — дерматиновые ножны для неё Зубья пилы крупным планом

Зубья крупнозубой пилы крупным планом
  • Узкая ножовка: применяют для распиливания тонких пиломатериалов, выпиливания криволинейных деталей и выполнения сквозных пропилов.

  • Обушковая пила: служит для выполнения неглубоких пропилов, зарезания и распиливания мелких отрезков древесины; можно использовать при подгонке соединений; зубья имеют форму прямоугольного треугольника.

  • Пасовочная пила: разновидность обушковой, обычно используется для выполнения точных угловых (продольных, поперечных) пропилов при изготовлении шиповых соединений, соединений на ус и т.п., часто с использованием столярного стусла. Иногда, для повышения точности и сохранности стусла, выполняется без развода зубьев. Зубья в виде почти равносторонних треугольников без уклона или с небольшим уклоном назад.
  • Ножовка-наградка: для несквозного пропиливания пазов под шпонки, а также для выпиливания узких пазов.

Цепная пила

  • Ручная цепная пила — пила с ручками для распилки древесины вручную. Используется как для работы вдвоем, так и в одиночку. Для нормального режима работы пилу необходимо прогибать, опуская (поднимая) при работе рукояти ниже уровня пилящей поверхности, чтобы пила как бы обхватывала дерево при пилении. Большая площадь соприкосновения рабочей поверхности обеспечивает более быстрый результат[1].

Двуручная пила

Двуручная пила — инструмент со множеством зубьев для резки (распиловки) древесины.

Изготавливается в виде металлической пластины, на рабочей кромке которой расположены зубья. Ручки, как правило, деревянные. Самая производительная из ручных пил.

Такой пилой удобно валить деревья. Пилить лежащее нa земле бревно, как и любым другим инструментом, затруднительно (под собственным весом бревно оседает и зажимает место пропила)[2].

Для нормальной работы необходимы подкладки или «козлы».

Предназначена для работы вдвоём, хотя при некоторой сноровке пилить двуручной пилой можно и в одиночку.

Весьма важна правильная заточка и разводка зубьев.

Ножовка по металлу

Ножовка по металлу — разновидность пилы для разрезания металлических заготовок. Состоит из ножовочной рамки[3] и ножовочного полотна[4].

Видео по теме

Примечания

См. также

Литература

  • Григорьев М. А. Справочник молодого столяра и плотника:Учебн. пособие для профтехучилищ. — 2-е изд. — М.: Лесная промышленность, 1984. — 239 с. — 70 000 экз.

wiki2.red

Ручная пила — WiKi

Ручная пила — плотницкий и столярный инструмент, предназначенный для распиловки древесины. Пилы по конструкции бывают нескольких видов.

В зависимости от назначения и формы зубьев разделяются на поперечные, продольные, мелкозубые и выкружные.

  • Лучковая пила используется для поперечного пиления. Состоит из лучка и натянутого в нём пильного полотна. Лучок состоит из двух стоек, распорки, двух ручек, натяжной тетивы и закрутки. Вместо закрутки может применяться винт с гайкой, соединённые металлической (проволочной) тетивой. Выкружные лучковые пилы предназначены для пиления по кривым линиям.



Ножовка по дереву

  • Широкая ножовка : применяют для распиливания тонких пиломатериалов, выпиливания криволинейных деталей и выполнения сквозных пропилов; для поперечного раскроя досок, и брусков, плитных материалов. Общая длина составляет 750 мм, ширина полотна от 60 до 160 мм, толщина от 1 до 1,5 мм. Зубья имеют форму равнобедренного или прямоугольного треугольника. Углы резания и заточки такие же, как у лучковых пил.
  Ножовка по дереву с прямоугольнотреугольными зубьями (см. с увеличением). Слева — дерматиновые ножны для неё   Зубья пилы крупным планом



  Зубья крупнозубой пилы крупным планом
  • Узкая ножовка: применяют для распиливания тонких пиломатериалов, выпиливания криволинейных деталей и выполнения сквозных пропилов.



  • Обушковая пила: служит для выполнения неглубоких пропилов, зарезания и распиливания мелких отрезков древесины; можно использовать при подгонке соединений; зубья имеют форму прямоугольного треугольника.



  • Пасовочная пила: разновидность обушковой, обычно используется для выполнения точных угловых (продольных, поперечных) пропилов при изготовлении шиповых соединений, соединений на ус и т.п., часто с использованием столярного стусла. Иногда, для повышения точности и сохранности стусла, выполняется без развода зубьев. Зубья в виде почти равносторонних треугольников без уклона или с небольшим уклоном назад.
  • Ножовка-наградка: для несквозного пропиливания пазов под шпонки, а также для выпиливания узких пазов.



Цепная пила

  • Ручная цепная пила — пила с ручками для распилки древесины вручную. Используется как для работы вдвоем, так и в одиночку. Для нормального режима работы пилу необходимо прогибать, опуская (поднимая) при работе рукояти ниже уровня пилящей поверхности, чтобы пила как бы обхватывала дерево при пилении. Большая площадь соприкосновения рабочей поверхности обеспечивает более быстрый результат[1].

Двуручная пила

Двуручная пила — инструмент со множеством зубьев для резки (распиловки) древесины.

Изготавливается в виде металлической пластины, на рабочей кромке которой расположены зубья. Ручки, как правило, деревянные. Самая производительная из ручных пил.

Такой пилой удобно валить деревья. Пилить лежащее нa земле бревно, как и любым другим инструментом, затруднительно (под собственным весом бревно оседает и зажимает место пропила)[2].

Для нормальной работы необходимы подкладки или «козлы».

Предназначена для работы вдвоём, хотя при некоторой сноровке пилить двуручной пилой можно и в одиночку.

Весьма важна правильная заточка и разводка зубьев.

Ножовка по металлу

Ножовка по металлу — разновидность пилы для разрезания металлических заготовок. Состоит из ножовочной рамки[3] и ножовочного полотна[4].

ru-wiki.org

Как выбрать хорошую ножовку по дереву для дома

Одно из отличий древесины от многих других стройматериалов – простота обработки. И, тем не менее, производители выпускают инструмент для ее распиловки в различных модификациях. Чем отличается этот инструмент, насколько это принципиально, как правильно подойти к выбору ножовки по дереву – эта статья поможет найти ответы на все вопросы по данной теме.

Ножовки по дереву категорируются по специфике применения на плотницкие и столярные. Инструменты последней группы предназначены для раскроя просушенной древесины. Они обеспечивают распил более чистый, причем точно по разметке. Другими словами, ножовки категории столярные выбирают для тонкой работы. Плотницкие, соответственно, для грубой.

Такой инструмент используется при распиловке бревен, бруса, обрезке деревьев и тому подобное, то есть в ситуациях, когда не обязательно выдерживать какие-то определенные линейные параметры, допускаются значительные погрешности в работе или достаточно произвести раскрой не по шаблону, а «на глазок».

Базовые характеристики ножовки по дереву

Длина полотна (мм)

Это первый критерий выбора. Не определившись с длиной, не имеет смысла оценивать все остальные параметры ножовки.

Есть общепринятая норма выбора по этому показателю, которой желательно придерживаться. Длина полотна должна превышать размер самого габаритного пиломатериала, с которым предполагается работать, примерно в 2 раза, не менее.

Почему? Во-первых, зубья ножовки в процессе распиловки дерева забиваются опилками. Двукратное превышение длины гарантирует, что полотно в крайних положениях будет полностью выходить из древесины. Как результат – его самоочистка за счет опадения мусора.

Во-вторых, чем больше амплитуда движения руками при работе с инструментом, тем меньше они устают. А это напрямую отражается на производительности. Если ножовка выбирается для интенсивного использования, распиловки больших объемов древесины – более чем важно.

  • Если ножовка по дереву приобретается как бытовой ручной инструмент, на все случаи, достаточно полотна на 300.
  • Капитальный ремонт, тем более строительство – это, в том числе, и распиловка габаритных образцов (бревно, доска, брус). Для таких целей следует выбирать ножовку с полотном в пределах 475±25.

Тип стали

Марок металлов много. Для ножовок по древесине, как правило, это 45 HRC. С зубьями сложнее. Они могут быть калеными (имеют оттенок темнее, чем у полотна) или без предварительной термической обработки.

Каленые зубья заточке не полежат. По сути, это ножовка хоть и более долговечная, но в каком-то смысле – одноразовая. Если из-за небрежности, несоблюдения правил эксплуатации режущие кромки инструмента будут притуплены, то привести их в рабочее состояние не получится. Но для эпизодической работы, мелких домашних дел, связанных с распиловкой дерева – оптимальный вариант. Выбрав ножовку от известного производителя, можно не сомневаться – ее хватит надолго.

Зубья, не прошедшие закалку, можно самостоятельно затачивать и править. С одной стороны – удобно и практично. Но для этого нужен опыт в этом деле. Многие ли им могут похвастаться? В качестве инструмента для повседневного применения вряд ли стоит приобретать такую ножовку. Но если речь идет о масштабной работе с деревом (то же строительство), то это правильный выбор. Поневоле придется освоить азы заточки и правки, тем более что это не так уж и сложно.

Как проверить качество стали и заточку

  • Проверить качество стали можно и без сертификата. Полотно ножовки имеет предел изгиба. Первоначально оно идеально ровное. Нужно его аккуратно согнуть (допустимое крайнее положение, когда оно готово сломаться, рука «поймет» сама), а потом – отпустить и проверить геометрию. Отклонение участка, подвергавшегося деформации, от осевой линии более чем в 2 мм – показатель низкого качества стали. Лучше переплатить, но выбрать другую ножовку по дереву.
  • Тип зубьев можно определить визуально. Если они традиционной, треугольной конфигурации, то ножовка подлежит правке и заточке. Режущие кромки в виде трапеции – прошедшие закалку. О них уже сказано выше.

Размер зубьев

Данная характеристика ножовки отображается на полотне символами TPI. Размерность величины – количество зубьев/дюйм.

Как правило, мастера интересуют 2 показателя эффективности распиловки древесины – быстрота и точность реза. Дело в том, что эти параметры находятся в обратной зависимости. Чистота реза обеспечивается мелкими зубьями, но при этом снижается скорость раскроя материала. И наоборот – ножовка с крупными режущими гранями рез производит с большей скоростью, но его точность ухудшается.

Рекомендация по значению TPI

  • 3 – 6. Такая ножовка подойдет для грубой работы с деревом. К примеру, обрезка крупных веток на участке, распиловка малогабаритного бревна, доски и так далее. То есть в случаях, когда наличие на кромках бахромы некритично, а точность раскроя не является определяющим требованием при работе с древесиной.
  • 7 – 9 и более. Этот тип ножовок целесообразно выбирать, когда планируется работа с листовыми материалами – ДСП, МДФ, ОСВ, ФК и так далее. Такой инструмент обеспечит «деликатный» раскрой, после которого не остается бахромы и рваных краев.

Тип рукоятки ножовки

Рекомендация по выбору:

  • Проверить, удобна ли она в руке. Основное отличие кистей рук людей – в размерах. Решение простое – взять ножовку в ладонь, сжать пальцы и сделать несколько поступательных движений. Мужчина сразу поймет, «его» это инструмент или лучше выбрать что-то иное.
  • Рукоятки ножовок по дереву бывают классическими (литыми) и перекидными. Первый позволяет производить замену полотна.

И вот здесь интереснее. Если выбрать ножовку именно с перекидной ручкой, то имеет смысл приобретать изделие с «одноразовым» полотном, имеющим каленые зубья. Даже в случае неаккуратного обращения с инструментом его удастся «отремонтировать». Следует лишь уточнить, есть ли в продаже (именно в этой торговой точке или иной в данном населенном пункте) сменные полотна и не являются ли они дефицитом. Покупая ножовку для небольших хозяйственных работ, достаточно взять 1 запасное. Учитывая повышенную износостойкость зубьев и их прочность, такого «комплекта» хватит на долгие годы.

Полезные советы

Существует взаимосвязь между размерами зубьев и их расположением. «Шаг» трех смежных режущих кромок должен быть меньше, чем сечение раскраиваемой деревянной заготовки. Это несложно просчитать, если ножовка выбирается для распиловки доски или небольших брусков, то есть для повседневной работы, с которой чаще всего и приходится сталкиваться в быту.

От вида заточки зубьев зависит способ реза. Полотна продольные имеют длину до полуметра, больший уклон режущих граней в сторону и их одностороннюю заточку. Распиловка такой ножовкой ведется только в направлении «от себя». Это инструмент довольно специфический и в качестве бытового, для повседневного использования его выбирать не стоит.

Ножовки по дереву с полотном поперечным считаются универсальными. Распиловка производится при его ходе как вперед, так и назад. Такой инструмент несложно определить по двусторонней заточке режущих граней.

Краткий обзор наиболее приобретаемых ножовок по дереву

Данный ТОП-лист основан на результатах анализа отзывов, мнений, размещенных на тематических форумах. Сказать, что они единственно верные, было бы не совсем правильно. Но и полностью их игнорировать вряд ли стоит. Если люди на практике пользовались той или иной ножовкой по древесине, то прислушаться к их оценкам имеет смысл. А потом уже окончательно и решить, какую выбрать.

Все цены – в рублях РФ, по московскому региону.

«Зубр Эксперт»

Такая ножовка по дереву, с учетом приемлемой цены и универсальности, пользуется повышенным спросом. Зубья треугольной формы с закалкой, пластиковая ручка, рез как продольный, так и поперечный. Сортамент внушительный. Большой выбор ножовок этой марки по TPI и длине полотна позволяет приобрести оптимальный вариант.

Цена – от 738 (полотно 40 см).

«Stanley General Purpose»

Ножовка от французского производителя характеризуется длиной в 0,5 м, калеными зубьями с показателем TPI = 8. Распил древесины ведется в любом направлении. Для частного дома или дачи – отличный выбор.

Цена – 849.

«Gross Piranha»

Эта ножовка на рынке представлена в разных модификациях. Отличия в количестве режущих граней и длине полотна (400 – 550). Качество стали (52 HRc ) дополнительно повышено за счет тефлонового покрытия, которое облегчает процесс реза. Кроме того, достигается чистота кромок, близкая к идеальной.

Цена – от 913.

«Irwin Xpert»

Основные характеристики идентичны ножовке предыдущей марки, хотя стоимость несколько выше. Пользователи отмечают высокое качество и легкость реза, причем независимо от плотности древесины. Даже при распиловке твердых пород не требуется прилагать значительных усилий. Тем, кому приходится в бытовых условиях регулярно заниматься работой с пиломатериалами, стоит обратить внимание.

Цена – от 705.

«Bahco»

Ранее такие ножовки по дереву поступали в продажу под логотипом «Sandvik», поэтому многим известны. Производство налажено на нескольких площадках, и в РФ данные образцы чаще завозятся под маркой «Теща». Стоимость ниже, в то время как качество остается на высоте. Ножовки «Bahco» относятся к группе профессионального инструмента, который вряд ли целесообразно выбирать для мелкой работы с древесиной. А вот более дешевые изделия «Теща» – в самый раз для тех, кто желает разумно сэкономить.

Цена – от 389 (360 мм).

О том, по каким критериям следует оценивать ножовку для распиловки древесины, рассказано подробно, основные рекомендации даны. А что именно выбрать, решать только вам, уважаемый читатель.

woodguide.ru

Ручная пила Википедия

Ручная пила — плотницкий и столярный инструмент, предназначенный для распиловки древесины. Пилы по конструкции бывают нескольких видов.

В зависимости от назначения и формы зубьев разделяются на поперечные, продольные, мелкозубые и выкружные.

Разновидности

  • Лучковая пила используется для поперечного пиления. Состоит из лучка и натянутого в нём пильного полотна. Лучок состоит из двух стоек, распорки, двух ручек, натяжной тетивы и закрутки. Вместо закрутки может применяться винт с гайкой, соединённые металлической (проволочной) тетивой. Выкружные лучковые пилы предназначены для пиления по кривым линиям.

Ножовка по дереву

  • Широкая ножовка : применяют для распиливания тонких пиломатериалов, выпиливания криволинейных деталей и выполнения сквозных пропилов; для поперечного раскроя досок, и брусков, плитных материалов. Общая длина составляет 750 мм, ширина полотна от 60 до 160 мм, толщина от 1 до 1,5 мм. Зубья имеют форму равнобедренного или прямоугольного треугольника. Углы резания и заточки такие же, как у лучковых пил.
Ножовка по дереву с прямоугольнотреугольными зубьями (см. с увеличением). Слева — дерматиновые ножны для неё Зубья пилы крупным планом

Зубья крупнозубой пилы крупным планом
  • Узкая ножовка: применяют для распиливания тонких пиломатериалов, выпиливания криволинейных деталей и выполнения сквозных пропилов.

  • Обушковая пила: служит для выполнения неглубоких пропилов, зарезания и распиливания мелких отрезков древесины; можно использовать при подгонке соединений; зубья имеют форму прямоугольного треугольника.

  • Пасовочная пила: разновидность обушковой, обычно используется для выполнения точных угловых (продольных, поперечных) пропилов при изготовлении шиповых соединений, соединений на ус и т.п., часто с использованием столярного стусла. Иногда, для повышения точности и сохранности стусла, выполняется без развода зубьев. Зубья в виде почти равносторонних треугольников без уклона или с небольшим уклоном назад.
  • Ножовка-наградка: для несквозного пропиливания пазов под шпонки, а также для выпиливания узких пазов.

Цепная пила

  • Ручная цепная пила — пила с ручками для распилки древесины вручную. Используется как для работы вдвоем, так и в одиночку. Для нормального режима работы пилу необходимо прогибать, опуская (поднимая) при работе рукояти ниже уровня пилящей поверхности, чтобы пила как бы обхватывала дерево при пилении. Большая площадь соприкосновения рабочей поверхности обеспечивает более быстрый результат[1].

Двуручная пила

Двуручная пила — инструмент со множеством зубьев для резки (распиловки) древесины.

Изготавливается в виде металлической пластины, на рабочей кромке которой расположены зубья. Ручки, как правило, деревянные. Самая производительная из ручных пил.

Такой пилой удобно валить деревья. Пилить лежащее нa земле бревно, как и любым другим инструментом, затруднительно (под собственным весом бревно оседает и зажимает место пропила)[2].

Для нормальной работы необходимы подкладки или «козлы».

Предназначена для работы вдвоём, хотя при некоторой сноровке пилить двуручной пилой можно и в одиночку.

Весьма важна правильная заточка и разводка зубьев.

Ножовка по металлу

Ножовка по металлу — разновидность пилы для разрезания металлических заготовок. Состоит из ножовочной рамки[3] и ножовочного полотна[4].

Примечания

См. также

Литература

  • Григорьев М. А. Справочник молодого столяра и плотника:Учебн. пособие для профтехучилищ. — 2-е изд. — М.: Лесная промышленность, 1984. — 239 с. — 70 000 экз.

wikiredia.ru

Ножовки столярные : Pilana


22 5280   Пила прямая


увеличить картинку
Характеристика:
  • пила предназначена для распиловки под углом и распиловки поперёк волокон
  • мелкие незакалённые зубья для гладкого и прямого разреза
  • укреплённый обушок
  • используется при распиловки в стусло
Сопутствующая информация

LSTшт.м
2500,652,05100,17

Легенда: L-длина ножовочного полотна (мм), S-толщина ножовочного полотна (мм), T-шаг зубьев (мм), шт.-штук в упаковке, м-вес (кг),




22 5281   Пила с отогнутой рукоятко


увеличить картинку
Характеристика:
  • столярная пила с отогнутой рукояткой позволяет производить
  • распиловку по прямой с гладким разрезом
  • мелкие незакалённые зубья для гладкого и прямого разреза
  • высокая прочность пилы обеспечивается стальным усиленным
  • обушком
Сопутствующая информация

LSTшт.м
2500,652,05100,25

Легенда: L-длина ножовочного полотна (мм), S-толщина ножовочного полотна (мм), T-шаг зубьев (мм), шт.-штук в упаковке, м-вес (кг),




22 5282   Пила с перекидной рукояткой


увеличить картинку
Характеристика:
  • столярная пила для распиловки в местах с ограниченным доступом
  • перекидная рукоятка с возможностью правосторонней и левосторонней распиловки
  • мелкие незакалённые зубья для гладкого и прямого разреза
  • высокая твёрдость пилы обеспечена благодаря стальному
  • усиленному обушку
Сопутствующая информация

LSTшт.м
2500,652,05100,29

Легенда: L-длина ножовочного полотна (мм), S-толщина ножовочного полотна (мм), T-шаг зубьев (мм), шт.-штук в упаковке, м-вес (кг),




31 6053   Стусло


увеличить картинку
Характеристика:
  • предназначено для более точной распиловки деревянных деталей
  • под углом 45° и 90° пилой
Сопутствующая информация

LHшт.м
25097/6550,56

Легенда: L-длина ножовочного полотна (мм), H-ширина ножовочного полотна (мм), шт.-штук в упаковке, м-вес (кг),




22 5285A   Ножовочная пила с открытой рукояткой


увеличить картинку
Характеристика:
  • мощная пила для распилки дерева и пластмассы
  • открытая пластмассовая рукоятка эргономической формы
  • закалённые зубья с тремя разными гранями для быстрого и лёгкого
  • пиления
Сопутствующая информация

LSTшт.м
2500,803,15100,19
3150,803,15100,23

Легенда: L-длина ножовочного полотна (мм), S-толщина ножовочного полотна (мм), T-шаг зубьев (мм), шт.-штук в упаковке, м-вес (кг),




22 5286.1A   Ножовочная пила с закрытой пластмассовой рукояткой


увеличить картинку
Характеристика:
  • мощная пила для распиловки дерева и пластмассы
  • закрытая рукоятка эргономической формы
  • закалённые зубья с тремя разными гранями обеспечивают быстрое » и лёгкое пиление
  • возможность отмеривания углов 45° и 90° с помощью рукоятки
Сопутствующая информация

LSTшт.м
3000,903,6100,30

Легенда: L-длина ножовочного полотна (мм), S-толщина ножовочного полотна (мм), T-шаг зубьев (мм), шт.-штук в упаковке, м-вес (кг)




22 5286.01A   Ножовочная пила с закрытой пластмассовой рукояткой


увеличить картинку
Характеристика:
  • мощная пила для распиловки древесины и пластмассы
  • закрытая рукоятка эргономической формы, с использованием двух
  • видом пластмасс
  • закалённые зубья с тремя разными гранями обеспечивают быстрое и лёгкое пиление
  • возможность отмеривания углов 45° и 90° с помощью рукоятки
Сопутствующая информация

LSTшт.м
4000,903,60100,39
4500,903,6050,43
5000,903,6050,49

Легенда: L-длина ножовочного полотна (мм), S-толщина ножовочного полотна (мм), T-шаг зубьев (мм), шт.-штук в упаковке, м-вес (кг),




22 5286.1B   Ножовочная пила с закрытой деревянной рукояткой


увеличить картинку
Характеристика:
  • мощная пила для распиловки дерева и пластмассы
  • традиционная деревянная рукоятка эргономической формы
  • закалённые зубья с тремя разными гранями обеспечивают быстрое и лёгкое пиление
Сопутствующая информация

LSTшт.м
4000,903,60100,42
5000,903,6050,52

Легенда: L-длина ножовочного полотна (мм), S-толщина ножовочного полотна (мм), T-шаг зубьев (мм), шт.-штук в упаковке, м-вес (кг),




22 5291.1A   Ножовка узкая вырезная


увеличить картинку
Характеристика:
  • пила предназначена для выпиливания фасонных отверстий в деревянных или пластмассовых деталях
  • незамкнутая пластмассовая рукоятка эргономической формы
  • закалённые трехгранные зубья для быстрого и лёгкого разреза
Сопутствующая информация

LSTшт.м
2501,103,20100,19
3151,103,20100.26

Легенда: L-длина ножовочного полотна (мм), S-толщина ножовочного полотна (мм), T-шаг зубьев (мм), шт.-штук в упаковке, м-вес (кг),




22 5292   Ножовка с тремя заменяемыми полотнами


увеличить картинку
Характеристика:
  • универсальная пила с тремя заменяемыми полотнами (прямая пила, ножовочная пила, узкая вырезная ножовка)
  • незакалённые зубья для гладкого и прямого разреза, с возможностью » переточки
  • традиционная деревянная рукоятка эргономической формы
Сопутствующая информация

LSTшт.м
2500,602,0550,49
3151,203,6050,49
3150,803,0050,49

Легенда: L-длина ножовочного полотна (мм), S-толщина ножовочного полотна (мм), T-шаг зубьев (мм), шт.-штук в упаковке, м-вес (кг),




22 5269   Рама лобзиковой пилы


увеличить картинку
Характеристика:
  • рама с пластмассовой ручкой для мелких и точных работ
  • в соединении с соответствующим полотном предназначена для
  • распиловки древесины, фанеры, пластмассы и металла
  • толщина рамы 300 мм
Сопутствующая информация

Легенда: L-длина ножовочного полотна (мм), V-высота пилы (мм), шт.-штук в упаковке, м-вес (кг),




22 5276   Рамная столярная пила


увеличить картинку
Характеристика:
  • пила для распиловки деревянных деталей при столярных и плотнических работах
  • быстрая замена четырёх типов полотен
  • простой способ поворота полотна для настраиваемого угла разреза
  • широкий спектр использования
Сопутствующая информация

Легенда: L-длина ножовочного полотна (мм), V-высота пилы (мм), шт.-штук в упаковке, м-вес (кг),




22 5270   Полотна для рамной столярной пилы


увеличить картинку
Характеристика:
  • столярное полотно с наклонными зубьями для поперечной и продольной распиловки крупных деревянных деталей
Сопутствующая информация

LHTшт.м
800405500,123

Легенда: L-длина ножовочного полотна (мм), H-ширина ножовочного полотна (мм), T-шаг зубьев (мм), шт.-штук в упаковке, м-вес (кг),



22 5271   Полотна для рамной столярной пилы


увеличить картинку
Характеристика:
  • полотно с наклонными зубьями для поперечной и продольной распиловки мелких и средних деревянных деталей
Сопутствующая информация

LHTшт.м
800403,15500,129

Легенда: L-длина ножовочного полотна (мм), H-ширина ножовочного полотна (мм), T-шаг зубьев (мм), шт.-штук в упаковке, м-вес (кг),



22 5272   Полотна для рамной столярной пилы


увеличить картинку
Характеристика:
  • плотническое полотно с равномерными зубьями для поперечной распиловки деревянных частей
Сопутствующая информация

LHTшт.м
800406,3500,118

Легенда: L-длина ножовочного полотна (мм), H-ширина ножовочного полотна (мм), T-шаг зубьев (мм), шт.-штук в упаковке, м-вес (кг),



22 5273   Полотна для рамной столярной пилы


увеличить картинку
Характеристика:
  • выкружное лучковое полотно с наклонными зубьями для выпиливания фасонных отверстий в деревянных деталях
Сопутствующая информация

LHTшт.м
80082,5500,024

Легенда: L-длина ножовочного полотна (мм), H-ширина ножовочного полотна (мм), T-шаг зубьев (мм), шт.-штук в упаковке, м-вес (кг),



22 5277   Столярная рамная пила складная


увеличить картинку
Характеристика:
  • пила для распиловки деревянных деталей при столярных и плотнических работах
  • очень быстрая замена трёх типов полотен благодаря раксам ?
  • доступный способ поворота полотен для настраиваемого угла разреза
  • пенал для запасных пильных полотен в металлической перегородке
  • широкий спектр использования
Сопутствующая информация

Легенда: L-длина ножовочного полотна (мм), V-высота пилы (мм), шт.-штук в упаковке, м-вес (кг),




22 5277.1   Полотна для рамной столярной пилы складные


увеличить картинку
Характеристика:
  • столярное полотно с наклонными зубьями для поперечной и продольной распиловки наиболее крупных деревянных деталей
Сопутствующая информация

LHTшт.м
500205500,06

Легенда: L-длина ножовочного полотна (мм), H-ширина ножовочного полотна (мм), T-шаг зубьев (мм), шт.-штук в упаковке, м-вес (кг),



22 5277.2   Полотна для рамной столярной пилы складные


увеличить картинку
Характеристика:
  • устанавливаемое полотно с наклонными зубьями для поперечной и продольной распиловки мелких и средних деревянных деталей
Сопутствующая информация

LHTшт.м
500203,15500,05

Легенда: L-длина ножовочного полотна (мм), H-ширина ножовочного полотна (мм), T-шаг зубьев (мм), шт.-штук в упаковке, м-вес (кг),



22 5277.3   Полотна для рамной столярной пилы складные


увеличить картинку
Характеристика:
  • вырезное лучковое полотно с наклонными зубьями для выпиливания фасонных отверстий в деревянных деталях
Сопутствующая информация

LHTшт.м
50082,5500,15

Легенда: L-длина ножовочного полотна (мм), H-ширина ножовочного полотна (мм), T-шаг зубьев (мм), шт.-штук в упаковке, м-вес (кг),



www.pilana.com

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
