Содержание

Мебельные петли - основные разновидности, назначение и описание с фото

Безремонтный срок службы любой конструкции, имеющей подвижные элементы, во многом зависит не только от качества крепежных деталей, но и от их правильного подбора, исходя из специфики эксплуатации той или иной сборки. Полумеханические изделия, именуемые мебельными петлями, отвечают за крепление створок шкафов (тумбочек и так далее), угол, на который они открываются, и плавность хода фасадных частей.

Современная промышленность предлагает такой ассортимент фурнитуры от различных производителей, отличающейся формой (конфигурацией), линейными параметрами и принципом функционирования, что даже не всякий профильный специалист в нем досконально разбирается. Эта обзорная статья поможет читателю выбрать оптимальный вариант мебельных петель из всех разновидностей к конкретному предмету меблировки.

Классификация мебельных петель

По способу скрепления составных частей

Любая мебельная фурнитура состоит из собственно петли и монтажной планки, на которой она и фиксируется.

  • Slide-on. Традиционное исполнение, при котором крепежные детали вставляются в отверстия планки, после чего вкручиваются в основу.
  • Key-hole. Этот тип фурнитуры имеет и иное название – «замочная скважина». Чтобы достать жалом отвертки до головки винта, его необходимо вставить в специальное «окошко» в петле.
  • Clip-on. Вариант приспособления, фиксация которого на монтажной планке не предусматривает использования винтов и инструмента; осуществляется защелкиванием.

По способу закрывания

  • Обычные.
  • С доводчиком. Это приспособление, называемое еще амортизатором, может быть встроенным в мебельную петлю или устанавливаться отдельно. Вот один из примеров его последнего исполнения.

По размеру чаши петли

Наиболее распространенные параметры – 26 и 35 мм, хотя в зависимости от производителя и вида мебели такая фурнитура может иметь чашу с другими диаметрами. А у некоторых разновидностей петель этой группы она вообще отсутствует.

По назначению

Основные

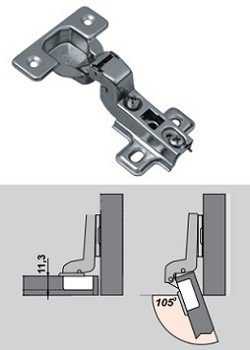

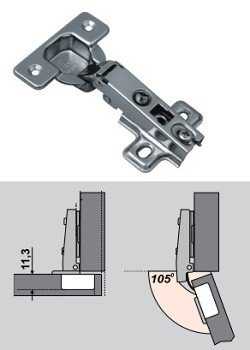

Внешняя (накладная) петля:

Одна из самых распространенных разновидностей мебельных петель. При закрытых створках они полностью прикрывают проем вместе с боковинами.

Модификацией такой фурнитуры являются петли-трансформеры (или инверсные).

Отличие в том, что если для традиционного накладного элемента предельный угол открывания 90º, то у этой петли он доходит до 180.

Полувнешняя (полунакладная) петля:

Такие петли устанавливаются в местах схождения смежных створок (например, шкафы трехстворчатые, многосекционные кухонные гарнитуры) и закрывают торцевую часть промежуточной стенки лишь наполовину.

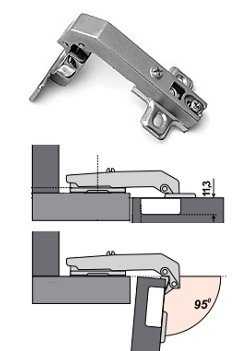

Внутренняя (вкладная):

Подобные мебельные петли используются, если створки шкафа «утоплены» по отношению к фасадной части.

Сравнительная разница в специфике использования вышеперечисленных модификаций фурнитуры хорошо видна на рисунке.

Дополнительные мебельные петли

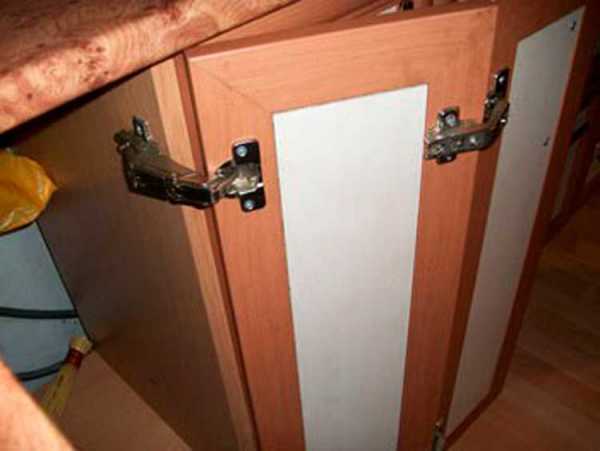

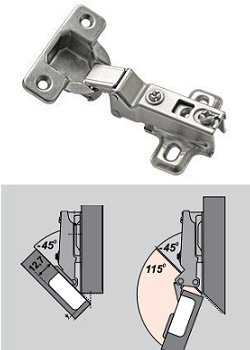

Угловые:



Наиболее часто используются для крепления дверок подвесных конструкций. Например, кухонных шкафов. Модификаций такой петли несколько. Все они отличаются углом, на который можно открыть створку, причем не только значением его величины, но и знаком «+» или «–» (то есть острый он или тупой).

Штольные, прямые мебельные петли:

Такие петли используются, когда дверку необходимо закрепить на неподвижной основе (фальш-панели). Это по большей части относится к различным вариантам кухонной мебели – тумбочки под мойку, угловые шкафы и тому подобное.

Карусельные петли:

Наиболее известны такие виды мебельных петель данного типа, как «крокодил» и «краб».

Их основное назначение – скрепление подвижных частей предметов меблировки.

Для иных конструктивных частей

Рамочные:

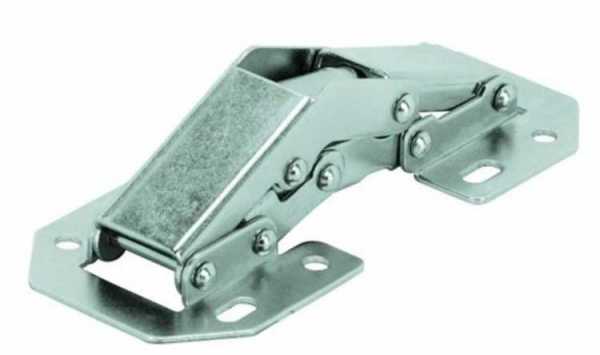

Устанавливаемые без сверления:

Используется, если толщина мебельной стенки недостаточно толстая для крепления обычной петли с утапливаемой чашей. Минус такой фурнитуры – регулировка положения створок возможна лишь в одной плоскости (ниже/выше, дальше/ближе).

Пружинные петли:

Такая фурнитура используется как запасной вариант в случаях, когда установка мебельной петли другого типа по какой-то причине невозможна или нецелесообразна.

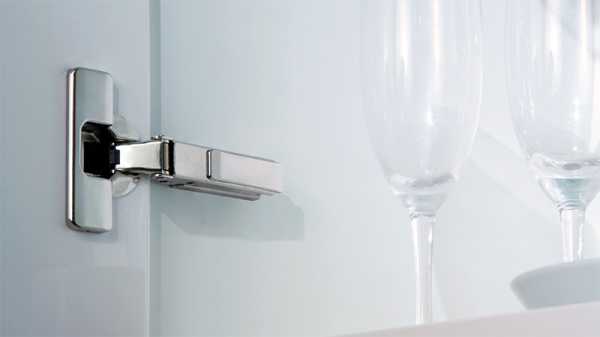

Для стекол:

На рисунке – лишь один из вариантов фурнитуры. Модификаций таких изделий очень много. Они используются для крепления стеклянных дверей, створок шкафов, зеркал и так далее. Классификация точно такая же (накладные, внутренние и тому подобное), как и для петель мебельных.

Есть и еще ряд модификаций этой группы изделий, но они применяются довольно редко. Хотя тем, кто занимается изготовлением мебели своими руками (читайте о том, как сделать кровать), знать о них следует. Петли пятачковые, карточные, ломберные, маятниковые, штырьевые, рояльные – вот далеко не полный перечень всех модификаций.



Автор надеется, что и приведенных примеров достаточно, чтобы читатель получил общее представление о наиболее распространенных разновидностях мебельных петель и фурнитуры.

woodguide.ru

Виды мебельных петель, назначение, фото, описание



Существует множество видов петель с разным функциональным предназначением, позволяющим крепить фасад под разными углами и разным «нахлестом» на корпус шкафов и внутрь корпуса. Рассмотрим основные виды мебельных петель с фото, используемые для ДСП, МДФ и массива.

Виды мебельных петель по конструкции

Петель, навесов, используемых для крепления распашной дверцы к коробу шкафа или тумбы, существует множество. В основном в современном мебельном производстве используют

четырехшарнирные петли, позволяющие регулировать фасад сразу в трех плоскостях:

  • выше/ниже,
  • влево/вправо,
  • к фасаду/от фасада.

Все они состоят из двух соединяющихся между собой частей – чаши с коленом и ответной планки. Нередко ответную планку называют крепежной или монтажной. В данной статье речь пойдет именно о четырехшарнирных петлях.

Другие виды мебельных петель можно объединить в одну большую группу как «безчашные».

Прежде всего, это всем известные по крепежу межкомнатных дверей и фасадов в старой мебели рояльные, карточные, штырьевые, пяточковые петли. В современной мебели они используются редко. Например, рояльные, карточные и врезные петли могут служить для крепления столешниц к базе, подвижных ножек в столах-книжках. Для обычных шкафов используют латунные декоративные петли в качестве дополнительного декора.







Накладные петли, не требующие сверления фасада

. Здорово выручают, когда толщина материала, выбранного для фасада, не позволяет установить (врезать) четырехшарнирную петлю – из-за глубины чаши. Недостаток таких петель один – жесткое крепление, не допускающие регулировки в трех плоскостях, как у четырехшарнирных.









Петли для крепежа специфичных фасадов. Например, сборные фасады из алюминиевой рамки разной ширины устанавливаются на специальные петли – приобрести их можно вместе с профилем. Обратите внимание, что также как и обычные четырехшарнирные петли, они могут быть накладными и внутренними, предназначенными для угловых шкафов 45, 135, 180 градусов и фасадов, закрывающих полторца корпуса.

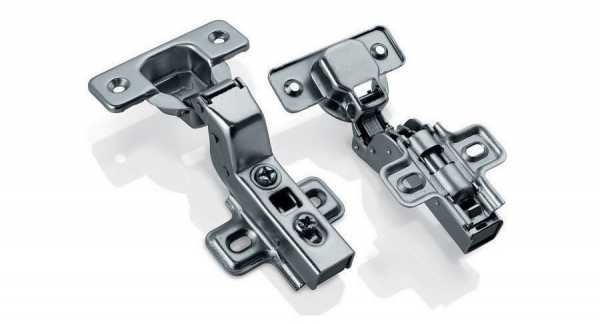

Виды четырехшарнирных мебельных петель

По конструкции, по тому, как чаша с коленом скреплена с ответной планкой, четырехшарнирные петли мебельные могут быть трех видов:

    • Slideon— части петли вставляются друг в друга и соединяются с помощью фиксирующего винта, имеющего специальные насечки, благодаря которым даже в ослабленном состоянии он надежно «держит» соединение. Данный вид петель является самым распространенным.

    • Clipon — части петли соединяются простым защелкиванием, безвинтовым способом. Фасад можно снять и установить без использования каких-либо инструментов – достаточно потянуть за защелку. Петли clip-on еще называют петлями быстрого монтажа.

    • Keyhole– на плече чаши с коленом имеется отверстие, напоминающее по форме key hole – замочную скважину. Крепеж плеча и планки осуществляется за счет пропускания головки фиксирующего винта сквозь это отверстие.


Независимо от конструкции, все вышеперечисленные виды делятся соответственно своему предназначению и способу монтажа – какой фасад используется в мебели и каким образом он крепится к корпусу.

Петли 90 градусов

*Обозначение 90 градусов в данном случае условно, служит для маркировки петель, открывающихся под прямым углом. На самом деле, ход дверцы несколько больше, достигает порядка 105-120 градусов при открытии.

Некоторые производители и продавцы фурнитуры могут маркировать данный вид не «петля 90», а, например, «петля 110» — никакой ошибки здесь нет.

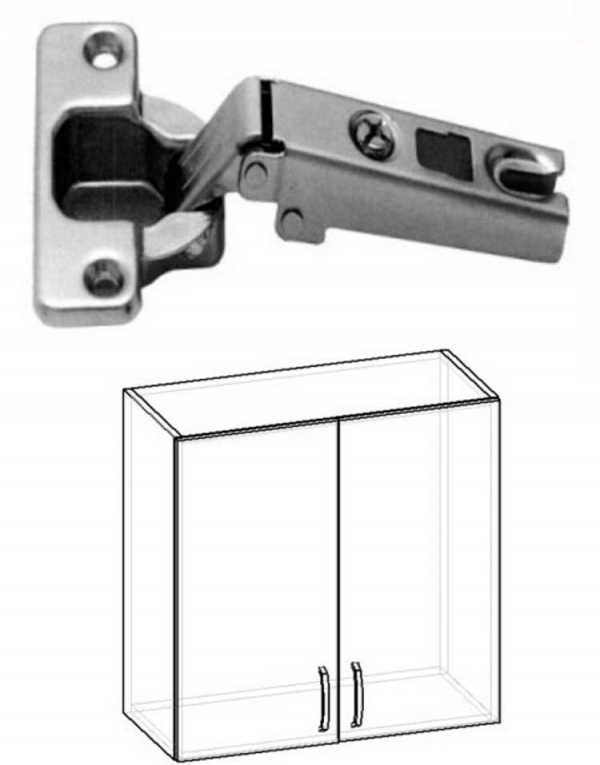

Накладная (внешняя) петля 90 градусов отличается прямым «плечом», без изгиба. Используется для фасадов, полностью закрывающих торцы боковых стенок корпуса (без учета технологического зазора, который может составлять 1-5 мм).

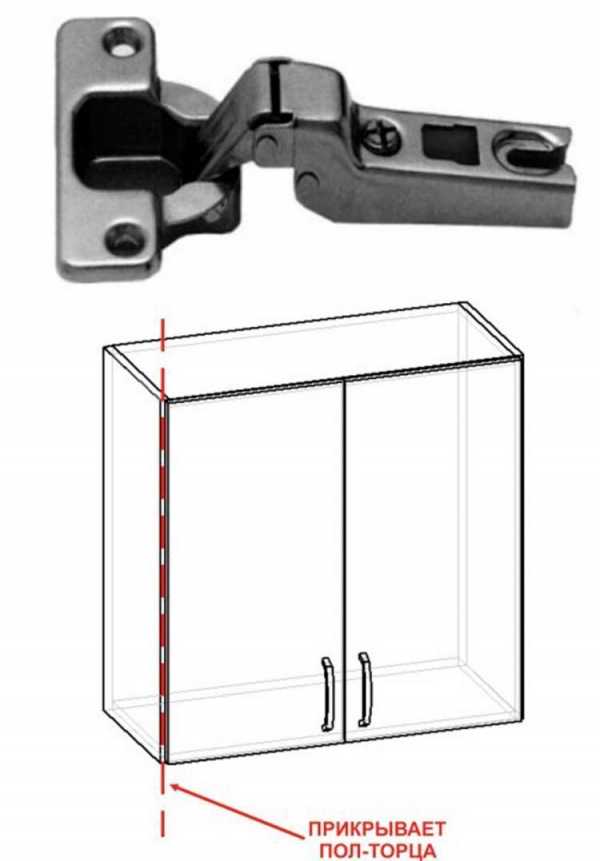

Полунакладная (срединная, полувнешняя) петля 90 градусов, плечо чаши с коленом отличить можно по изгибу средней величины. Используется редко. Например, в кухонных двухрядных горизонтальных шкафах для крепления нижней дверцы и в трехстворчатых гардеробах для крепления срединного фасада.













Вкладная (внутренняя) петля 90 градусов

отличается большим изгибом на «плече», благодаря которому осуществляется вынос вкладной дверцы при открывании за пределы корпуса. Используется редко. Например, в офисной мебели, в которой корпус сделан из утолщенного ДСП 22 мм и внутренний фасад подчеркивает эту деталь.









Петли 180 градусов







Прямая (штольная) петля для фальш-панелей предназначена для крепления фасада к боковине, которая находится в той же плоскости. Чаще всего используется в угловых кухнях, при использовании соответствующего углового модуля мойки.











Карусельная (краб, крокодил, трансформер) петля 165 градусов узнаваемая по характерной сложной форме колена чаши, благодаря которой обеспечивается развернутое открытие дверцы относительно корпуса – практически до 180 градусов. Также может быть накладной, полунакладной и вкладной. Отличается формой плеча.



Виды угловых петель

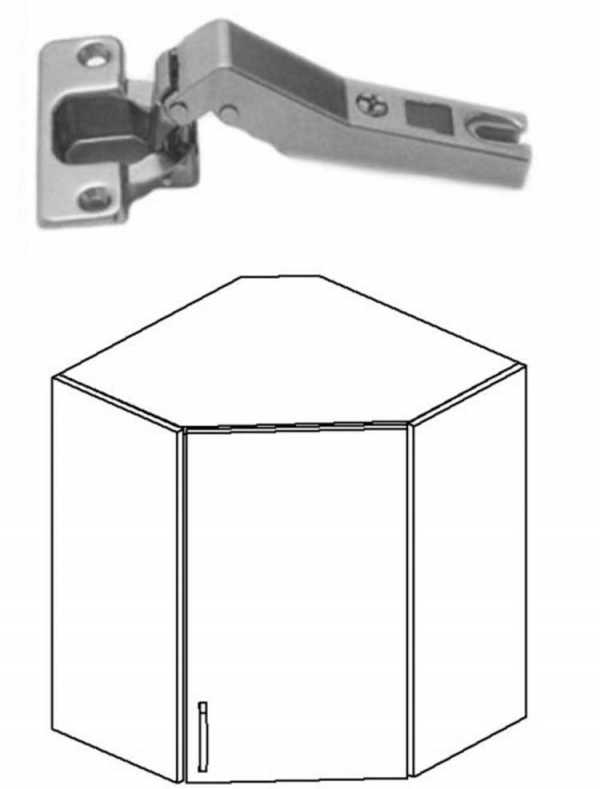

Угловая петля 30 градусов «прижимает» фасад, расположенный под углом 90+30 градусов относительно корпуса. Используется чаще всего в скошенных торцевых шкафах кухонных гарнитуров или гардеробах. Угол установки – 120 градусов. Некоторыми производителями маркируется по углу установки, т.е. называется петля 120 градусов.

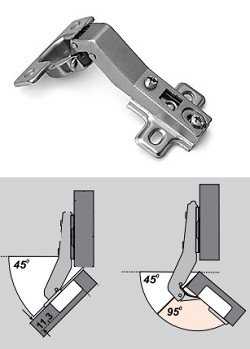

Угловая петля 45 градусов используется в трапециевидных одностворчатых и двухстворчатых шкафах – например, кухонных или гардеробных. Аналогично предыдущему виду, может называться по углу установки – петля на 135 градусов.













Угловая петля 120-135 градусов чаще всего служит соединением двух фасадов, скрепленных между собой под прямым углом в 270 градусов, отрывающихся «гармошкой». В данном случае к корпусу дверца без ручки крепится на карусельную петлю из предыдущей категории.











Угловые петли с отрицательным углом открывания используются крайне редко, из-за конструктивных особенностей: торцевые шкафы, как правило, служат окончанием ряда мебели и открывать дверцу удобней с другой стороны. Но бывают проекты, в которых целесообразней реализовать и противоположное решение.

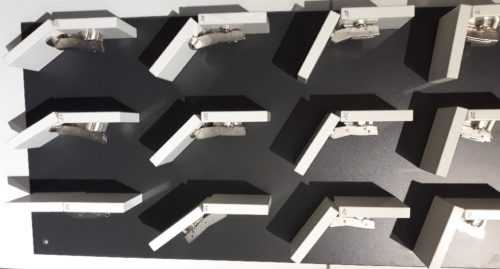

На фото приведены основные виды мебельных петель стандартного типа, без доводчиков, обеспечивающих плавное закрывание. Петли с доводчиками классифицируются аналогично – в зависимости от типа фасада и угла установки относительно корпуса. Отличаются внешне от стандартных только формой плеча, вовнутрь которого встроен специальный амортизирующий движение механизм. Также доводчик может быть не встроенным, а накладным – как, к примеру, предлагает такой производитель, как Blum. Но основная масса предложений на рынке все-таки не предполагает возможности усовершенствования. Поэтому если вы настроены устанавливать фасады с плавным закрыванием, без раздражающего стука, приобретайте фурнитуру с доводчиками сразу. Правда, и стоит она несколько дороже. Перед покупкой рекомендую ознакомиться с обзором по мебельным петлям с доводчиками.

Отдельная группа мебельных петель — для стеклянных фасадов, со сверлением и без сверления стекла. Обзор по петлям для стекла здесь.



sdelay-mebel.ru

Петля мебельная накладная, для чего чаще всего применяются

Чтобы дверцы шкафчиков всегда открывались и закрывались плавно, используются специальные крепления – петли. Детали представлены большим разнообразием вариантов, каждый из которых выполняет определенную функцию. Одним из распространенных вариантов является петля мебельная накладная часть которой крепится к фасаду под определенным углом. Предлагаем подробнее рассмотреть тонкости использования данной детали.

Функции и особенности

Петля накладного типа закрепляется на мебельном щите благодаря ее расположению на поверхности дерева. Если рассматривать врезные петли, то для них специально высверливаются отверстия, накладная петля же устанавливается без врезки.

Конструкция данного устройства состоит из следующих деталей:

  • петля, которая крепится на дверцу;
  • монтажная планка, устанавливающаяся на мебельный боковой щит.

Накладная петля является одной из разновидностей четырехшарнирных устройств для соединения мебельных конструкций. Кроме нее используется также подобная конфигурация – полунакладная петля.

Различия между ними состоят в следующем:

  • накладная деталь применяется в случае, когда дверца полностью закрывает боковую перекладину мебели;
  • полунакладная деталь используется при закрытии сразу двумя дверцами одной боковины.

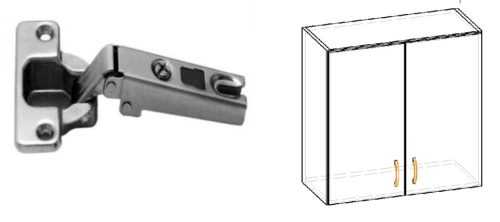

Накладная

Полунакладная

Данный крепеж способен обеспечить дверце открытие, равное 90-165 градусам. Мебельная накладная петля имеет доступную стоимость, благодаря чему является одной из самых применяемых соединений в мебельном производстве. Ее используют на кухонных гарнитурах, комодах для спальни, шкафах и тумбочках.

Петля в конфигурации имеет пружину и несколько шарниров, которые крепятся к монтажной планке. Чашка устройства плотно прилегает в выемку для нее. Чтобы закрепить изделие на створке, мастера используют саморезы длиной до 1,5 см.

Существует еще одна разновидность петли, которую легко спутать с накладной – вкладная. Она является внутренним соединением и применяется тогда, когда створку необходимо поместить внутрь боковин шкафчиков.

Планируя модули сборных мебельных конструкций, заранее продумывайте тип петель. Наиболее оптимальным вариантом станет использование устройств, где присутствует шарнир – такие изделия прочные и доступные в стоимости, кроме того, они долговечны.

Материалы изготовления

Производство мебельных петель накладного типа осуществляется с помощью штамповки. Заготовленный цельный лист нержавеющей стали помещают под специальный пресс, который уже заряжен насадкой, формирующей изделие. Петли для мебели получаются путем выдавливания пресса части стали, которая выходит из агрегата уже готовыми формами, необходимыми для конструкции устройства. Рассмотрим подробнее, из чего изготавливают остальные части изделия:

  • покрытие петли — для придания прибору красивого внешнего вида, производители применяют гальваническое покрытие никелем. Такая отделка материала обеспечивает его антикоррозийными свойствами и противостоит механическим повреждениям. Накладные петли из никеля хорошо зарекомендовали себя во влажной среде – они не взаимодействуют с водой, поэтому являются долговечными. С помощью таких изделий уместно фиксировать фасады кухонных наборов мебели, а также дверцы для тумбы в санузле;
  • механизм пружины — данное устройство также производится из стали. Пружины изначально установлены внутрь петли и обеспечивают ей момент открытия и закрытия. Пружина обычно туго натянута с двух сторон для плотного прилегания дверцы к боковине.

Кроме указанных деталей петли, она имеет 4 шарнира – механизмы, которые обеспечивают изделию вращающийся момент. Данные устройства также покрыты никелем для улучшенной работы. Качество изготовления всех деталей накладной петли обуславливают качество функционирования мебельных створок.

Выбирая соединительные элементы для шкафчиков, всегда обращайте внимание на возможность регулировки петель. В процессе эксплуатации под весом дверки, изделия могут расслабляться, а фасады проседать, поэтому будет не лишним произвести несколько несложных манипуляций по подтяжке устройств.

Схема накладной петли

Применение

Наиболее часто накладные и вкладные петли используются для закрепления фасадов на мебели. При открытии дверцы, она становится в одну плоскость с внутренним коробом, а при ее закрытии, дверца закрывает собой боковину стойки полностью. Благодаря такой конструкции, целесообразнее применять накладные петли для:

  • кухонных фасадов — для удобного открытия шкафчиков верхнего ряда, а также для нижних тумб можно использовать накладные петли, в конструкции которых присутствует подкладка. Подкладка обеспечивает дополнительный выступ изделия, если это необходимо;
  • комодов — привлекательный внешний вид – один из необходимых аспектов для мебели в спальню или гостиную. Поэтому использование накладных вариантов уместно для комодов и небольших шкафчиков, так как внешняя дверца полностью закрывает боковые перекладины мебельного щита;
  • прикроватных тумбочек — важно, чтобы в петле производилась регулировка, с помощью которой можно подтянуть или опустить дверку. Благодаря ей, фасад можно выровнять в разные стороны, тем самым улучшив внешний вид тумбочки;
  • платяных шкафов — здесь важным критерием является выносливость и устойчивость дверей, поэтому петли мебельные накладного типа подходят лучше всего. Они выдерживают большой вес, а чтобы быть уверенным в практичности применения такого изделия, установите не одну, а три петли – количество подбирайте индивидуально, в зависимости от высоты створки.

Установка устройств может производиться самостоятельно, так как для этого не потребуется определенных навыков. Как зафиксировать петлю на мебельном изделии своими руками предлагаем ознакомиться ниже.

Нюансы крепления

Перед тем, как установить мебельную петлю, обратите внимание на перечень инструментов, которые необходимы для работы:

  • дрель с насадкой для отверстий под петли;
  • рулетка;
  • карандаш;
  • саморезы, подходящие по глубине к устанавливаемой петле и фасаду.

Первоначально необходимо разметить места крепления петель. Стоит отметить, что процесс фиксации накладных вариантов схож с тем, как крепятся полунакладные петли. Различие состоит лишь в самом механизме работы.

В зависимости от длины и ширины двери, определитесь с количеством петель. Обычно для кухонного фасада достаточно двух устройств. Для небольшого выступа при конструктивных особенностях мебели используется подкладка различной толщины. Она позволяет двери открываться немного вперед.

Когда инструменты подготовлены, переходим к действиям:

  • размечая место крепления петли, обратите внимание на ее расположение: если деталь будет размещена на стыке с полкой, то дверь не сможет закрыться. Поэтому перед монтажом тщательно расчертите места соприкосновения дверцы с внутренними полками, после чего приступайте к разметке посадочных гнезд для петель;
  • отмерьте около 20 мм от края фасада, и 100 мм от верха и низа дверцы, чтобы разметить место под крепеж;
  • замерьте расстояние между фиксационными шурупами на самой петле, чтобы просверлить соответствующие отверстия;
  • проделайте отверстия и прикрутите петлю с помощью отвертки. Обратите внимание, что если применяется угловая накладная петля, то потребуется накладка, которая позволит дверце открыться еще больше.

Разметка

Подготовка отверстия

Готовое отверстие

Крепление петли с помощью саморезов

После того, как установка завершена, необходимо закрепить фасад на петле и соединить его с мебелью. После этого потребуется регулировка петель, которая необходима для обеспечения исправного функционирования.

Не забывайте, что регулировать мебельную петлю необходимо как по горизонтали, так и по вертикали. Кроме того, регулировка осуществляется согласно глубине изделия. Все действия производятся с помощью обычной отвертки, подходящей по конфигурации к саморезам.

Видео

mblx.ru

Мебельные петли для шкафов: разновидности фурнитуры для дверей

В современном производстве используется большое количество фурнитуры. В этой статье мы рассмотрим мебельные петли для шкафов. Это механические устройства открывания и закрывания распашных дверей. В магазинах продается много различных моделей, и перед покупкой желательно знать, какой вариант подойдет к вашим фасадам. Расскажем об особенностях конструкции и монтажа навесов.

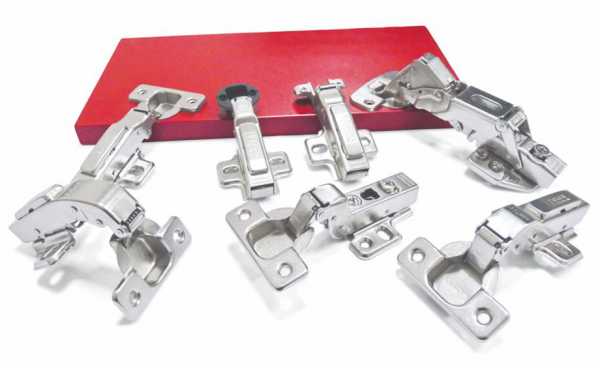

Примеры современных мебельных навесов

Виды петель по конструкции

Они представляют собой шарнирные узлы, соединяющие двери с корпусом шкафа. Различные конструктивные решения дают возможность оставлять открытым дверное полотно под определённым углом. По способу крепления фасадов вы можете подобрать следующие модели:

  1. Четырёхшарнирные.
  2. Антресольные.
  3. Рояльные.
  4. Для стеклянных дверей.

Четырёхшарнирные

Самыми распространёнными и популярными считаются 4-х шарнирные мебельные петли. Они отличаются универсальностью и высокой надёжностью. Различают три вида четырёхшарнирных петель, отличающихся друг от друга по способу скрепления чашки плеча с ответной планкой:

Slide-on. Выступающая часть ответной планки входит в плечо. Крепление осуществляется фиксирующим винтом. Соединение имеет с двух сторон насечки. Длину плеча можно удлинять и укорачивать, закрепляя соединение на насечках.

Clip-on. Такая система позволяет обходиться без винта. Части петли соединяются защёлкой. Такие навесы называют моделями быстрого монтажа. Дверку шкафа можно снять и установить на место без инструмента.

Key-hole. Плечо чашки накладывается отверстием на винт ответной планки. Края проёма вводятся под винт. Монтажное отверстие напоминает замочную скважину.

Их разновидности применяют в зависимости от положения закрытой двери относительно стенки корпуса шкафа. Бывают следующие четырёхшарнирные виды:

  • накладная;
  • полунакладная;
  • вкладная;
  • угловая;
  • инверсная;
  • штольная.
Накладная

В закрытом состоянии двери петля плотно накладывается на торец боковой стенки шкафа. В основном их массово применяют в прямоугольных конструкциях кухонной мебели. Петля состоит из чашки с плечом и ответной планки. Как соединяются обе части, видно на рисунке.

Накладные поворотные шарниры ставят в шкафах спального и гостиного гарнитура, тумбочках и комодах. Механизмы обеспечивают плотное прилегание дверок ко всему периметру проёма мебели.

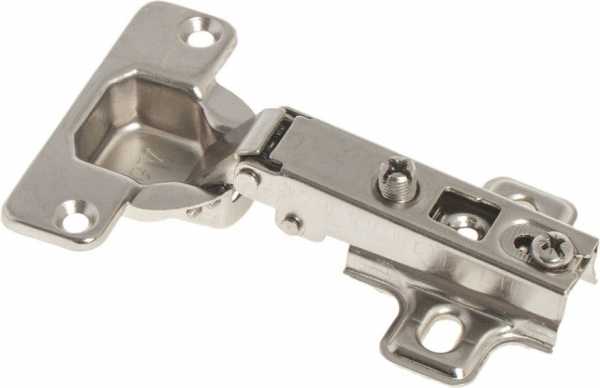

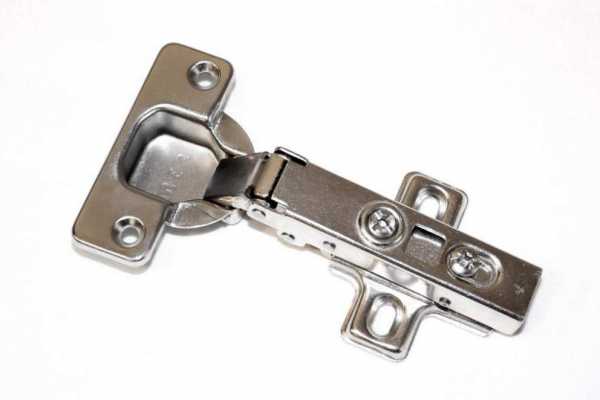

4-х шарнирная накладная

Существуют накладные механизмы, не требующие глубокой выработки в массиве фасада. Их применяют, когда толщина дверного полотна не позволяет сделать полноценное углубление под чашку. Крепление петель осуществляют без врезки только шурупами.

Полунакладная

Такие конструкции используют при навеске дверей на одну стенку с двух сторон. Их ставят в шифоньерах из нескольких секций, разделённых перегородками, чтобы смежные фасады при открытии не мешали друг другу. Для этого плечо сделано с небольшим изгибом. Деталь позволяет выдержать размеры между открытыми створками 5 – 10 мм.

Петля 1/2 — требуется при установке двух створок на одну боковую стенку шкафа

Вкладная

Внутренняя или вкладная конструкция предназначена для того, чтобы при закрытии дверцы её фасад становился внутрь проёма шкафа на одном уровне с торцом боковины. Минимальный угол выноса дверного полотна составляет 90 градусов.

В отличие от предыдущих моделей плечо вкладной конструкции более изогнуто. Установка вкладных петель ничем не отличается от монтажа других 4-х шарнирных моделей.

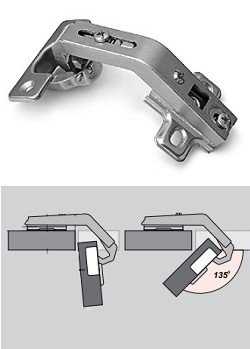

Угловая

Петли для углового шкафа кухни вы должны ставить там, где требуется навесить дверки под определённым углом к боковине корпуса. Различные модели рассчитаны на углы установки фасада по отношению к боковине корпуса 30, 45, 90, 135 и 180 градусов.

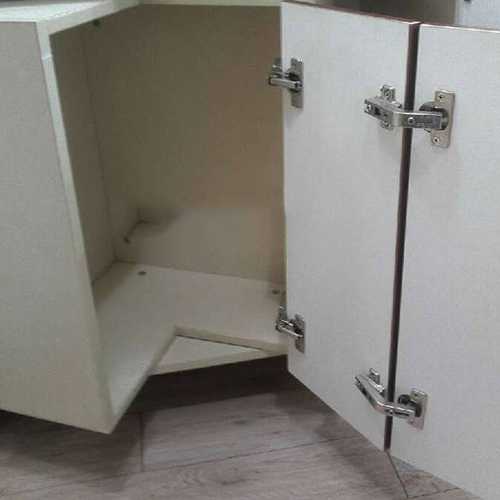

Угловая мебельная петля

Выбирайте угловую модель петли, пользуясь следующей таблицей:

Угол закрытого фасадаКонструкция шкафа
30 — 60 градусовСкошенный торцевой корпус
Под 45 градусовТрапециевидный корпус
120 – 135 градусовДва фасада, открывающихся гармошкой
Инверсная

Карусельные или инверсные петли (крокодил, краб, трансформер) предназначены для открытия дверок шкафа практически на 180 градусов. Открытый фасад оказывается на одной линии с плоскостью несущей части корпуса. Сложная форма плеча обеспечивает полный разворот двери на 165 градусов. Петля-трансформер может быть накладной, полунакладной и внутренней конструкции.

Петля-кузнечик (инверсная) позволяет открыть дверь шире 90°

Штольная

Прямую или штольную модель крепят ответной планкой к фальшь-панели шкафа. Панель выглядит в виде дополнительной планки, установленной вплотную к боковине. Штольные петли обычно ставят в кухонных шкафах и угловых тумбах под мойкой.

Все виды четырёх-шарнирных моделей таких фирм, как австрийская Блюм (BLUM), испанская Амиг (AMIG) и другие не менее известные производители, оснащают встроенными или накладными доводчиками.

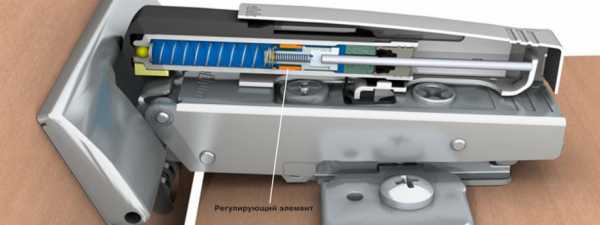

Устройство обеспечивает замедленное мягкое закрытие дверей без стука. Для этого вам нужно только слегка подтолкнуть дверцу, и она продолжит медленное движение до полного закрытия. Вы можете установить отдельный доводчик рядом с простым механизмом открывания фасада.

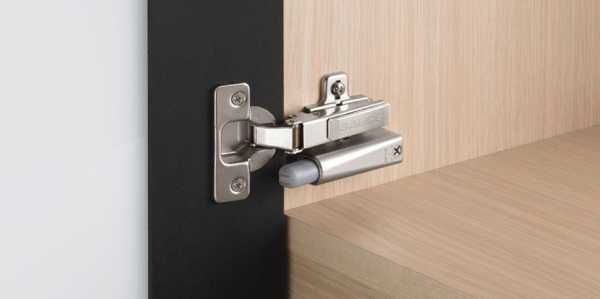

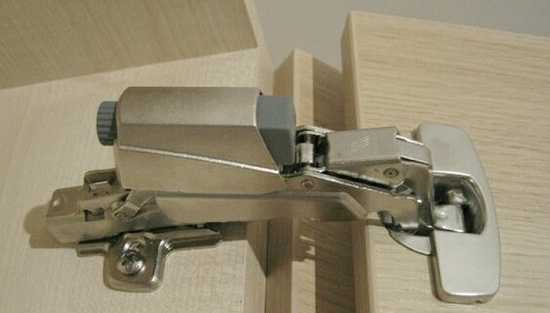

Отдельный доводчик

Мнение эксперта

Александр Диденко

Сборщик мебели в компании Мабакс

У брендовых производителей доводчик располагается в шарнире, кнопка отключения помещена в чашке. В более дешёвых моделях его помещают внутрь плеча. Рекомендую покупать фирменные изделия с доводчиками.

Антресольные

Для подвесных кухонных шкафов с вертикальным способом открытия фасадов ставят антресольные механизмы. Стопоры здесь обеспечивают фиксацию двери в открытом положении.

Антресольная модель для вертикального открытия фасада

Антресольный механизм можно регулировать на величину угла подъёма дверного полотна относительно вертикали от 75 до 110 градусов.

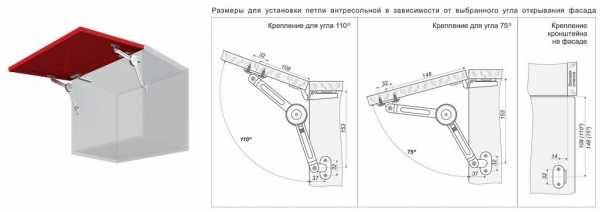

Схема работы подъемного механизма

Рояльные

Такие петли уже практически не применяют в мебельном производстве по причине устаревания. Особенность поворота одной части рояльной петли вокруг второй половины почти на 300 градусов используют для изготовления складной двери-гармошки в самодельных шкафах купе.

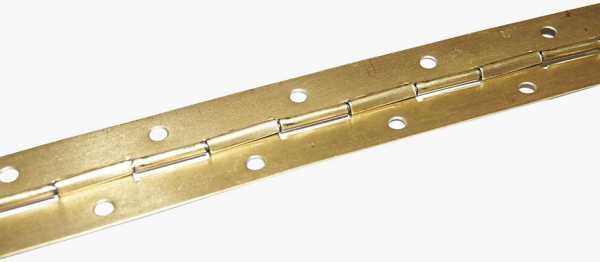

Рояльная петля

Для стеклянных дверей

Петли для стекла можно выделить в отдельную группу. Поворотные устройства имеют внешние декоративные накладки, которые закрывают собой крепление к стеклянному фасаду. Петли для зеркала и стекла тоже подразделяются на виды по способу открывания и углу выноса полотна.

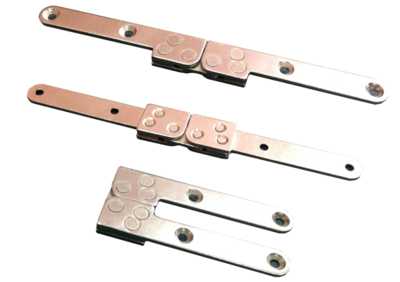

Существуют ещё карточные, секретерные, ломберные, маятниковые и пяточные поворотные механизмы. В основном их используют для столов, комодов и прочей мебели, которая выходит за рамки статьи.

Изменение угла установки

Если четырёхшарнирные петли не дают открываться дверцам на нужный угол, воспользуйтесь дополнительными накладками. Их вы можете приобрести в мебельном супермаркете.

Площадки делают из пластика и металла. Её подложите под установочную планку петли, и угол изменится в нужную сторону. Например, накладка на 10 градусов может, как увеличить, так и уменьшить угол установки фасада.

Наравне с одномерными вкладками существуют универсальные с регулировкой величины угла. Установочные площадки оснащены механизмом, изменяющим угол наклона ответной планки (регулировка проводится с помощью отвертки).

Регулировка угла при помощи болта

Посадочная чашечка

Самый распространённый диаметр петельной чашки —  35 мм. Встречаются модели с чашками 26 мм и 40 мм. В теле двери из ДСП или МДФ посадочные места вы можете высверлить фрезой. Обращайте внимание на глубину фрезы и толщину фасада. Запас массива под чашкой должен быть не менее 3 – 4 мм.

Расположение отверстий по высоте двери ничем не ограничивается. Разметку для петель на фасаде сделайте на расстоянии ¼ длины от верха и низа двери.

Край окружности углубления выдержите от торца фасада на расстоянии 4 – 5 мм. Лучше всего воспользоваться шаблоном.

Способы подбора и установки

Перед покупкой конкретной модели петли нужно знать угол выноса фасада шкафа для обеспечения удобного открывания дверей.

Чтобы правильно поставить петли, приобретите шаблон. Такие фирмы, как Блюм, предлагают в качестве сопутствующего товара к своей продукции специальные приспособления для разметки. С помощью шаблона вы легко сделаете разметку под саморезы на фасаде и боковине шкафа, а также точно определите центр вырезки коронкой углубления под чашку.

Если вы усваиваете видео лучше текста, посмотрите ролик Евгения с канала BlackAsb, где наглядно показаны правила установки мебельных петель:

Количество петель для двери шкафа

Стандартное количество петель на створке – 2 штуки. Однако шкафы могут иметь высоту более 2 метров и немалую ширину. Исходя из этого, вам потребуется точно определить сколько нужно поворотных устройств, чтобы они могли выдержать существенную нагрузку от массивной двери. Для этого нужно знать вес дверного полотна и обратиться к таблице:

Заключение

Надеюсь, что данная статья поможет вам в подборе петель и определении нужного их количества. При отсутствии опыта в навеске дверей обязательно воспользуйтесь шаблоном. Это удобное приспособление для нанесения размеров разметки креплений на дверях и боковинах шкафа.

made-box.ru

Виды мебельных петель и их назначение, с фото и описанием

Основное предназначение мебельных петель понятно всем – это обеспечить комфортное открывание подвижной створки шкафа или тумбы при креплении к боковине корпуса. Деление на виды мебельных петель по их назначению сделано для удобства подбора оптимального варианта. Какую петлю выбрать, зависит от типа фасада и конструкции самого корпуса мебели.

Какие бывают петли для мебели

В настоящее время для оснащения фасадов корпусной мебели в основном используют четырехшарнирные мебельные петли. Это самая обширная группа петель, допускающая регулировку фасада в трех плоскостях – это самое главное преимущество перед другими типами навесов.

Также их отличительным признаком можно обозначить метод установки – для этого задействуется внутренняя поверхность фасада и боковины, а не торцы мебели. Причем в фасаде необходимо сделать отверстие для вреза чаши петли, диаметром 35 мм. Редко – 26 мм, если используется так называемая мини-петля – идентичная по конструкции мини-копия стандартной четырехшарнирной петли.

Виды четырехшарнирных мебельных петель

Привычные для корпусной мебели четырехшарнирные мебельные петли состоят из чашки с коленом и ответной (крепежной планки).

Эти две образующие части могут соединяться разным способом. Соответственно этому способу четырехшарнирная петля подразделяется:

  • Slideon — обе части петли задвигаются друг в друга и скрепляются с помощью винта (за счет которого и осуществляется регулировка).
  • Keyhole  — обе части пропускаются друг в друга и соединяются сквозь петлю (замочную скважину).
  • Clipon — обе части прищелкиваются друг к другу, то есть соединяются безвинтовым способом.

Виды мебельных петель по назначению

Петли «прямые» с открытием 90-110 градусов

Сюда можно отнести стандартные мебельные типы, накладного, полунакладного и внутреннего вида.

Накладная – она же внешняя петля. Предназначена для установки фасадов, которые полностью прикрывают корпус со стороны боковин (не считая технологичного зазора 2-3 мм на каждую дверь).

Полунакладная петля используется, когда боковина с крепежом прикрывается на полторца. Обычно используется в трехстворчатых шкафах и навесных шкафах с двойным открытием верх.

Вкладная – она же внутренняя петля. Используется для установки фасадов, углубленных относительно корпуса. Но чаще все-таки применяется для навесных шкафов с открыванием верх, если верхняя крышка нависает «козырьком».

Штольная, прямая – она же петля для фальшпанелей. Для установки фасада не на боковину, а на фальш-панель, находящуюся в одной плоскости с фасадом. В основном используется в угловых модулях кухни, на столах-мойках.

Угловые петли со стандартным открытием 90-110 градусов

В основном применяются для угловых фасадов, расположенных под 45 (135) градусов относительно корпуса, реже – для торцевых модулей – с углом открытия 30, 60 градусов.

Но на самом деле угловых петель гораздо больше. Но особым спросом не пользуются, поскольку необходимость в них возникает очень редко, в специфичных дизайн-проектах.

Петли инверсные с увеличенным углом открытия до 180 градусов

Также бывают накладными, полунакладными, вкладными, штольными, угловыми, но обеспечивают угол открытия гораздо больший, практически разворачивая фасад на 180 градусов. Нужны, чтобы увеличить доступ к внутреннему наполнению шкафа, когда стандартного открытия 90 градусов недостаточно. Такие петли еще называют трансформерами, за сложную конструкцию плеча.

Карусельная петля, она же крокодил

Специфичный вид петли, используемый для дверей-трансформеров, открывающихся «гармошкой». Чаще всего можно встретить в столах-мойках, в комбинации с прямой инверсной петлей.

Практически все рассмотренные виды четырехшарнирных мебельных петель выпускаются как в стандартном исполнении, так и комплектуются доводчиком – специальным механизмом плавного закрывания. Доводчик может быть встроен в плечо петли либо защелкиваться на чаше или на плече.

Какие еще есть виды мебельных петель

Остальные разновидности мебельных навесов используются от случая к случаю, для решения каких-то специфичных задач. Крепятся они саморезами без особых сложностей.

  • Рояльные, карточные петли хороши для крепления подвижных створок, где не нужна регулировка. Например, в раскладываемых столах книжках, откидных столиках и т.д.
  • Штырьевые и пяточковые петли также крепятся за торцы корпуса и фасадов, как и предыдущий тип. Используются, чтобы подчеркнуть некий антикварный вид мебели.

Отдельно можно выделить также:

  • Накладные безчашные петли.
  • Врезные шарнирные петли.
  • Пружинные петли.

А также специфичные мебельные петли, используемые не для обычных фасадов из ДСП, МДФ, массива и т.д. Но также подразделяющиеся на те же виды, что и четырехшарнирные, просто отличающиеся внешне в виду своего функционального предназначения:

  • Петли для стеклянных фасадов со сверлением и без сверления.
  • Петли под фасады, собранные из алюминиевой рамки.

Вот, пожалуй, и все основные разновидности петель, которые используются в производстве корпусной мебели и легко можно найти в продаже.

delay-mebel.ru

Петли мебельные. Виды и назначение мебельных петель в производстве мебели

Качество и надежность мебельной фурнитуры – гарантия долгой службы любого предмета мебели.

Не последним элементом в мебельной фурнитуре является мебельная петля –полумеханическое приспособление, служащее для крепления фасада к корпусу мебели и открывания створки под определенным углом.

В советские времена существовало ограниченное количество разновидностей мебельных петель, которые были, в основном, с одним четырехзвенным шарниром.

Сегодня же петли для мебели различаются по:

  • Строению,
  • Способу крепления,
  • Предназначению,

и количество разновидностей мебельных петель идет на десятки.

Ответ высоким требованиям производителей мебели

Производители мебели все время повышают требования к инструменту крепления фасадных элементов. Различные дизайнерские разработки при изготовлении мебели предполагают разные, необычные и нестандартные способы присоединения фасадов к корпусу.

Петли для дверей шкафа, тумбочки и других составляющих мебельного гарнитура или кухни должны обладать высоким запасом прочности, чтобы выдерживать многочисленные рабочие циклы на протяжении всего срока эксплуатации.

Сегодня производители могут предложить разработчикам мебели множество разновидностей мебельных петель, начиная с простой петли-лягушки и заканчивая петлей с доводчиком со сложным продуманным устройством.

Виды мебельных петель

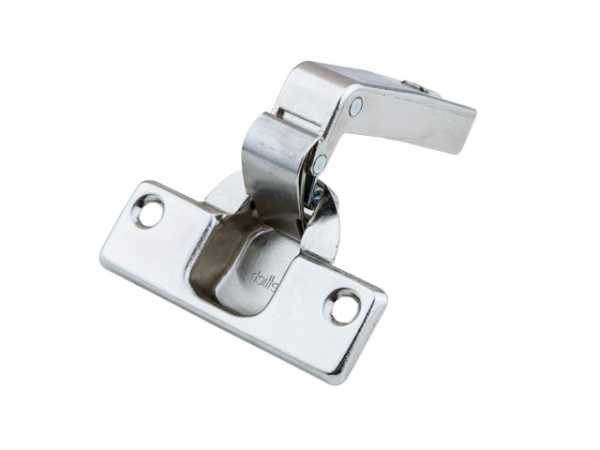

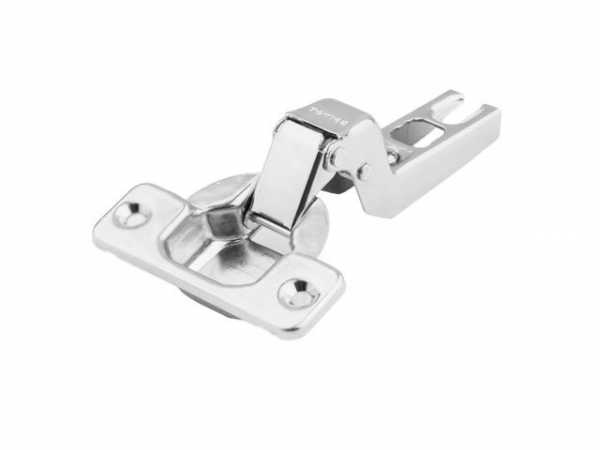

Самыми популярными считаются четырехшарнирные накладные мебельные петли («лягушки»). Основное их отличие от остальных – это универсальность и надежность.

Такие конструкции обеспечивают дверце угол раскрытия от 90 до 165 градусов. Подвижная часть петель напоминает подскакивающую лягушку, состоит из четырех шарниров и механизма с пружиной.

Петля крепится  к мебельному коробу основанием (к монтажной планке) и чашкой, которая вкладывается в прорезанное для нее отверстие (к створке).

В качестве креплений используются саморезы, в отдельных случаях петля запрессовывается в створку мебели без просверливания отверстий.

По способу наложения створки на корпус петли делятся на:

  • Накладная мебельная. В закрытом виде петельная часть (или попросту петля) створки мебели плотно примыкает ( или накладывается) к торцу корпуса мебели. Этот способ крепления петли является самым распространенным, и увидеть его можно практически на любой мебельной гарнитуре – кухонном, спальном, гостином, на различных тумбочках, шкафах, комодах. Вышеназванные четырехшарнирные накладные петли позволяют створке полностью закрывать короб мебели, к которой она крепится. По самому процессу установки накладных петель более подробно написано в статье Разметка, присадка и регулировка мебельных петель на дверци шкафа в примерах.
  • Полунакладные. Петельная часть створки накладывается только частично (наполовину) на мебельный короб. Полунакладные мебельные петли используются в случаях, когда на одну боковую стойку заходят сразу два фасада (створки).

    Полунакладную петлю можно отличить по небольшому изгибу основания, который и обеспечивает небольшое расстояние между двумя створками, установленными на одну стойку, например у тумбочки с двумя фасадами, открывающимися в противоположные стороны;
  • Вкладные (внутренние). Если не приглядываться, то ее можно спутать с полунакладной, но цель у нее совершенно другая. Она используется в тех случаях, когда фасад необходимо поместить внутри корпуса мебели, при этом петельная часть створки соприкасается с соседней стенкой корпуса. Основание этой петли имеет наиболее выраженный изгиб;
  • Угловые мебельные – предназначены для закрепления фасада мебели под определенным углом. Это наиболее подходящие петли для угловых шкафов. Мебельные петли для угловых шкафов могут иметь различное строение в зависимости от угла установки. Существуют мебельные угловые петли для установки под углом 30, 45, 90, 135 и 175 градусов, а также могут быть и другие нестандартные модели в зависимости от решения производителя;
  • Инверсные – петли, открывающиеся на 180 градусов, при которых створка образует прямую линию с боковой стойкой в открытом состоянии.

Различные виды мебельных петель (накладные, без чашки, ввертные и др.) могут также иметь свои особенности устройства и открывания фасадов мебели.

  • Рояльные —  устаревшая разновидность мебельных петель, которая сегодня встречается редко ввиду своей небольшой надежности. Такие петли можно увидеть на распашных фасадах старинной мебели и мебели в стиле ретро, в столах-книжках. Крышка над клавишами роялей обычно крепится при помощи таких петель, за счет чего они имеют соответствующее название. Более подробно по установке рояльных петель можете почитать в статье Рояльные петли: где применять и как устанавливать.
  • Карточные. Эта разновидность петель во многом схожа с рояльными петлями. Могут быть разборными (двух трубчатыми) или неразборными (много трубчатыми). Карточные мебельные петли состоят из двух пластин, которые параллельно друг другу насаживаются на один шарнир при помощи закруглений на внутренних окончаниях пластин. Они используются для мебельного дизайна в стиле ретро. Можно встретить карточные петли в фигурном исполнении (с волнистыми внешними краями, придающими конструкции вид бабочки).
  • Антресольная — служит для навешивания горизонтальных фасадов, открывающихся вверх. Они используются как петли для шкафов различных видов или как петли для кухонных шкафов. Их устройство во многом напоминают обыкновенные накладные петли. В основе работы механизма конструкции лежит пружина.
  • Секретерная. По устройству они напоминают карточные или рояльные, состоящие из двух пластин с осевым шарниром. Секретерный крепеж (шарнирный) используется для крепления горизонтальных фасадов, открывающихся вниз. Название такие петли получили от секретера – небольшого шкафа для хранения бумаг. Могут монтироваться как с врезкой, так и без нее.
  • Штольные – петли, использующиеся для навешивания фасадов на боковые стойки, примыкающие к стене. Штольные петли еще называют глухими, поскольку на них навешивают створки «глухих» стенок шкафов и тумбочек. Используется для крепления фасада к фальш панели.
  • Ломберные– петли, использующиеся для крепления откидных фасадов. Ломберная петля крепится на обе части мебельной конструкции на торцах и дает возможность открывать створку на 180 градусов. Ее очень часто используют на раскладных кухонных столах.
  • Барные (маятниковые) так же напоминают своим устройством рояльные петли. Имеют несколько популярных названий:  пружинные, двухсторонняя, качающиеся, реверсивные или «метро» — мебельные петли 180 градусов. Барная петля обеспечивает раскрытие створок на 180 градусов, подобно дверям в американских барах (от этого происходит их название).
  • Пяточные или пятниковые. Могут быть установлены как скрытые, если предварительно сделать врезку. Крепятся в верхнем и нижнем внутреннем углу дверцы. Подходят такие петли лишь для не тяжелых фасадов, потому используются редко.

Многие современные виды мебельных петель представляют собой настоящую инженерную конструкцию, сложную в своем исполнении. Это был лишь краткий обзор разновидностей мебельных петель, встречающихся в изготовлении корпусной мебели.

mebsam.com

какие бывают и как выбрать?

Технологии развиваются достаточно стремительно. Сейчас даже петли для мебельных дверей представлены в достаточно широком ассортименте, позволяют осуществить любой дизайнерский замысел. Разновидностей крепежей достаточно много. Они отличаются по способу крепления и открывания. Чтобы выбрать оптимальный вариант, необходимо детальней изучить особенности каждого вида.

Правила выбора мебельных петель

Некоторые недобросовестные производители выпускают изделия низкого качества, так как стремятся сэкономить. Они используют некачественные материалы, нарушают технологию изготовления петель. Важно знать, какая мебельная петля лучше, качественней и долговечней.

Сначала необходимо обратить внимание на толщину металла. Слишком тонкая петля – это явный критерий некачественного товара. Также рекомендуется не приобретать дешевых изделий. В этой области наблюдается зависимость между ценой и качеством. Необходимо выбирать прочные петли. От этого зависит срок их службы. Количество крепежей зависит от габаритов и массы дверок.

Выбирать петли рекомендуется по способу монтажа. Многие покупатели обращают внимание на страну производителя петель. Китайские варианты крепежей часто являются только подделками известных брендов. Чтобы обезопасить себя, важно проверять документы на продукции, ознакомиться с сертификатами качества. Лучше выбирать проверенные фирмы, которые хорошо зарекомендовали себя на рынке.

При выборе важно отталкиваться от назначения петель и необходимой функциональности. Заранее важно изучить, чем мебельные петли отличаются, и какой вариант больше подойдет под конкретную ситуацию.

Виды мебельных петель по открыванию

Петлей с разной конструкцией существуют большое количество. Некоторые отличаются по способу открывания. Здесь основная разница в градусах, на которые распахиваются дверцы. Угол открытия может быть минимальным для угловых шкафчиком и достаточно широким, чтобы раскрыть фасад на 180 градусов относительно шкафчика.

Типы мебельных петель по открыванию включают две основные группы. Первая описывает крепежи, открывающие дверь на 90 градусов. Вторая группа обладает более широким функционалом и позволяет распахивать фасад на 180 градусов.

Фурнитура на 90 градусов

Петли на 90 градусов позволяют открывать створку мебели под прямым углом. Но на практике дверцы могут открываться даже на 120 градусов. По этой причине многие производители предпочитают в маркировке использовать большие значения (например, «петля 100»).

Виды петель на 90 градусов:

  1. Накладной крепеж. Имеет прямое плечо, без изгибов. Этот вариант применяется, чтобы полностью закрыть корпус шкафа (без учета необходимого зазора в несколько миллиметров).
  2. Полунакладной крепеж. Плечо имеет небольшой изгиб. Такой вариант применяется редко. Чаще всего его можно встретить на кухне в двухрядных шкафах.
  3. Внутренний крепеж. Имеет большой изгиб, который позволяет выносить фасад за пределы шкафа.

Крепежи, обеспечивающие угол 180 градусов

Прямые петли на 180 градусов используются для фальш-панелей. Крепеж применяется для крепления дверки к боковинам на одинаковой плоскости. Это популярный вариант для боковых шкафчиков на кухне.

Петля-трансформер на 165 градусов имеет сложную конфигурацию чаши. Такая конструкция позволяет достаточно широко распахивать фасад. Карусельный крепеж делится на накладной, полунакладной, внутренний. Форма плеча может обладать отличиями.

Классификация по способу крепления

Важно знать, какие бывают мебельные петли по способу крепления, так как это один из основных критериев выбора фурнитуры. Здесь классификация зависит от того, насколько чашка будет углубляться в тело шкафа. Каждый вариант имеет свои особенности и используется в зависимости от необходимого функционала.

Наиболее популярные крепежи носят название «накладные» и широко используются для шкафов разного предназначения. Также есть полунакладные и встроенные петли, которые эксплуатируются гораздо реже. Первый вариант только немного заглубляется в тело шкафа, а второй – полностью скрывается в стенке.

Механизм накладной петли

Виды по способу наложения включают 3 основные группы. Наиболее обширной с них являются накладные петли. Это классический механизм, который используется для всех разновидностей дверок (как мебельных, так и межкомнатных и входных). Накладные крепежи позволяют открывать фасад на 90 градусов. Петли поддерживают двери на нужном уровне, исключая перекосы. Монтаж фурнитуры проводится основной частью к боковой стенке внутри шкафчика.

Особенности полунакладной петли

Полунакладной крепеж используется при необходимости фиксации двух фасадов перпендикулярно к одной стойке. При этом дверцы должны закрывать ее полностью. Главное отличие от накладной петли – это изгиб основание и перекрывание фасадом только половины шкафа. Такая фурнитура чаще всего используется для мебельного гарнитура на кухне.

Конструкция вкладной петли

Конструкция крепежей близка к полунакладной фурнитуре, но полностью отличается назначение изделий. Вкладные петли используют при небольшом заглублении дверок в шкаф. Выраженный изгиб отличает внутренний крепежи от прочих разновидностей. Благодаря такой конструкции можно широко распахнуть фасады.

Характеристика скрытых петель

Внутреннюю установку обеспечивают скрытые петли. Конструкция обеспечивает эстетичность крепления, так как чашка полностью заглублена в тело шкафа. Скрытая фурнитура способна выдержать нагрузку, аналогичную другим разновидностям петель. Крепеж достаточно прочный, обеспечивает фиксацию фасада в удобном положении, имеет высокую функциональность.

Характерные особенности скрытых петель:

  • Эстетичность;
  • Прочность;
  • Возможность фиксации.

Есть и недостатки скрытого монтажа. К ним относится недоступность механизма. Выполнить чистку или смазать петли затруднительно. А если вовремя этого не сделать, то грязь приведет к поломкам.

pro-dom-mebel.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
