Виды мебельных петель
Фурнитура «
Современная мебельная индустрия насчитывает множество видов мебельных петель. Это и четырехшарнирные петли, и обычные – шарнирные, которые использовались еще во времена СССР. И хотя современные шарнирные петли на порядок качественнее, своих предшественников, для наших целей они не всегда подходят. Давайте рассмотрим виды мебельных петель, которые сегодня используются в производстве корпусной мебели.

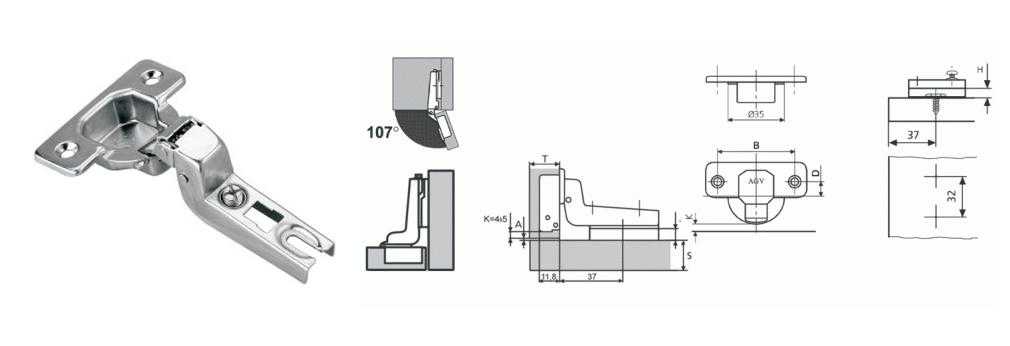

Четырехшарнирные петли
Эти петли универсальны. Они способны выдержать большие нагрузки и имеют солидный запас прочности. Четырёхшарнирные петли выпускаются для установки дверей с углом раскрытия от 92 ° до 165°, возможна регулировка петель в трех плоскостях. Такая фурнитура состоит из двух элементов. Первый – это собственно петля, которая крепится на дверцу и второй — это монтажная планка (рис.4), которая крепится на боковую стенку изделия и впоследствии соединяется с петлей на дверце.

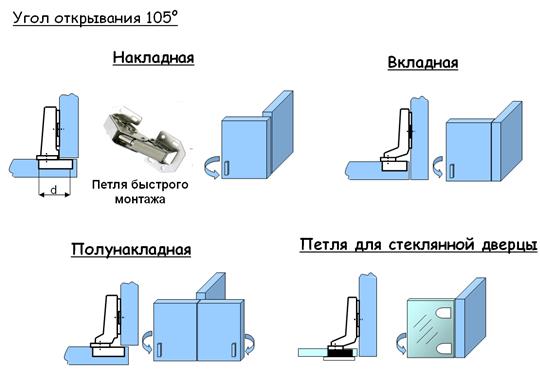

В мебельном производстве активно используется четыре разновидности четырёхшарнирных петель, каждая из которых предназначена для определенного типа крепления дверцы относительно самого изделия. Первый тип петли – это накладная петля (рис.1), она используется в том случае, если дверца, закрывает боковины той ниши, в которой она расположена. Второй тип – полунакладная петля (рис.2), используется, если на одну и ту же боковину изделия заходят две дверцы.
Третий тип – это внутренняя петля (рис.3), используется в случае внутреннего крепления дверцы. То есть дверца, не закрывает боковины ниши, в которой расположена, а находится внутри этой ниши.
И последний вид петель, которые часто используются в изделиях – это петля для крепления дверок под углом в 45° (рис. 4). Такие петли применяются для крепления дверок угловых шкафов, а также угловых тумб и шкафчиков кухонной мебели. Будьте внимательны при покупке данного вида мебельных петель. Дело в том, что существуют петли для соединения деталей под разными углами и 30° и -30° и -45°. Поэтому всегда уточняйте у продавца, какой именно вид фурнитуры он вам предлагает.

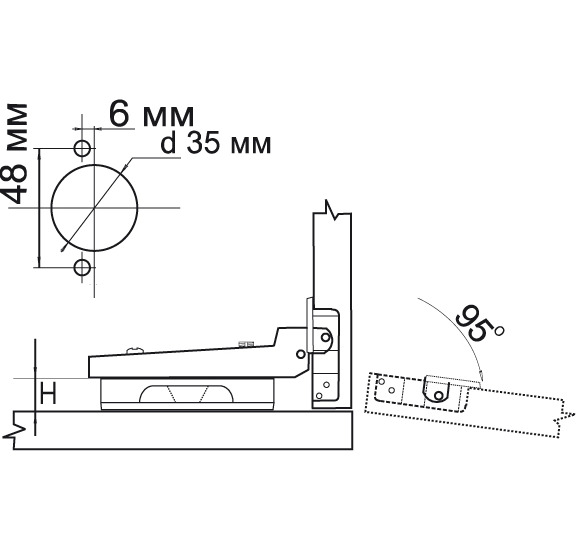

Для дверей из ДСП в чертежах используются петли с чашечками для привинчивания, при помощи шурупов 4*16, с диаметром отверстия для сверления чашечки петли 35мм и монтажные планки, также для привинчивания шурупами 4*16.
Большинство из представленных на сайте чертежей мебели, имеют два варианта крепления дверок, с применением накладных и внутренних петель. Реже используются полунакладные и петли для крепления мебельных дверей под углом.
А ещё, в нашем обучающем разделе мебель своими руками, вы можете ознакомиться с полезной информацией о том, как сверлить отверстия под мебельные петли и как установить мебельные петли. После изучения этих материалов, вы сможете уверенно, со знанием дела приступить к самостоятельному изготовлению своей конструкции.
Мебельные петли для стекла
Данный вид петель является одним из самых надежных для крепления дверок из стекла. Кроме того, такие петли очень красиво смотрятся в готовом изделии. В отличие от обычных, шарнирных петель для стекла, четырехшарнирные петли позволяют крепить дверцу в различных положениях относительно боковин изделия и под различными углами.
Также эти мебельные петли позволяют производить регулировку уже установленной двери в трех плоскостях, что не могут себе позволить другие виды петель. Явный недостаток фурнитуры такого типа – это сложность сверления отверстий под петли в стеклянной дверце в домашних условиях. Однако один этот недостаток с лихвой перекрывается описанными выше преимуществами.
Данный вид фурнитуры, похож на четырехшарнирные петли для крепления дверок из ДСП, однако они немного отличаются конструкцией и способом крепления на детали. Мебельная петля для стекла состоит из четырех элементов. Первый – это монтажная планка (рис.10), которая крепится на боковине изделия. Второй – это сама петля, третий – это уплотнительное кольцо для соединения петли и стекла (стекло вставляется между этими двумя элементами и зажимается небольшими винтиками). И четвертый – это заглушка, скрывающая петлю с наружной стороны (рис.11).
Как и в случае с описанными выше петлями, четырехшарнырные петли для стеклянных дверок разделяются на накладные (рис.6), полунакладные (рис.7), внутренние (рис.8) и петли для крепления деталей под углом 45° (рис. 9).
Для петель существует два вида уплотнительных колец и два вида заглушек. Первые имеют форму круга, вторые – полукруга (рис.11). Какую форму кольца и заглушки выбрать, решать вам, на прочности соединения это не скажется. В основном в чертежах использованы накладные и внутренние петли для дверок из стекла. Реже применяются полунакладные петли и петли для крепления под углом в 45°.
Все четырехшарнирные петли рассчитаны на крепление к монтажной планке, которая в свою очередь прикручивается шурупами 4*16 к боковой стенке изделия. Диаметр чашечки петли 26мм, (то есть, отверстия в стеклянной детали должны быть диаметром 26мм). Для качественного крепления деталей с такими петлями, подойдет стекло толщиной 4мм – 5мм.
Шарнирная петля для стеклянных дверей
Если у вас нет возможности приобрести четырехшарнырные петли для стекла или же их установка невозможна, тогда стоит обратить внимание на обычную шарнирную петлю для дверок из стекла (рис.12). Она состоит из двух элементов. Первый – это сама петля и второй – это пластиковые уплотнители для стекла и пластиковые уплотнители для отверстия под петлю. Данный вид фурнитуры не очень надежен и не всегда красиво смотрится в изделии. Однако у этой петли есть преимущество в простоте установки и невысокой цене.
Рояльная петля
Рояльная петля – механизм очень простой, и не очень надежный. Такая петля состоит из двух одинаковых лент из стали, латуни или другого металла соединенных между собой с помощью стальной проволоки посредине. Рояльные петли используются при изготовлении кухонных уголков, и в тех конструкциях, где нецелесообразно ставить мебельную петлю другого вида.
Фурнитура «
Все, что нужно знать о мебельных петлях.
Для некоторых, мебельные петли являются чем-то неважным, что не стоит внимания. Ведь – это всего лишь маленькое механическое приспособление, которое к тому же выглядит довольно хрупким.
По этой причине — мебельные петли часто подбираются исходя из цены, чем она ниже, тем лучше. Но это ошибка, мебельная петля не просто какой-то «элемент» мебели. Она играет важную функцию — она соединяет фасад с корпусом мебели и позволяет открывать и фиксировать створки. Поэтому если петля подобрана неправильно, то последствия будут весьма неприятные, вплоть до разрушения мебели.
Существует большое количество петель, которые крепятся к распашным дверцам коробов такой мебели как: комоды, шкафы и тумбы. Наибольшую популярность при изготовлении мебели получили четырехшарнирные петли. Такой тип петель позволяет легко регулировать положение фасада, всего доступно 3 положения:
- выше, ниже;
- влево, вправо;
- к фасаду, от фасада.
Конструкция таких петель состоит из двух частей, которые соединяются между собой, чашей с коленом и ответной планкой. Такую планку иногда называют крепежной, но в данной статье мы будем говорить о ней, как об ответной.
Все остальные петли объединяются в большую группы «бесчашечных петель».
К таким петлям относятся модели: рояльные, карточные, штыревые и пятачковые петли. Сегодня их можно встретить довольно редко в мебельном производстве. Например: такие петли, как рояльные сейчас используются в производстве столов, а именно: крепление столешниц и ножек для столов-книжек. Кроме этого, некоторые петли применяются как дополнительный декор, например латунные.

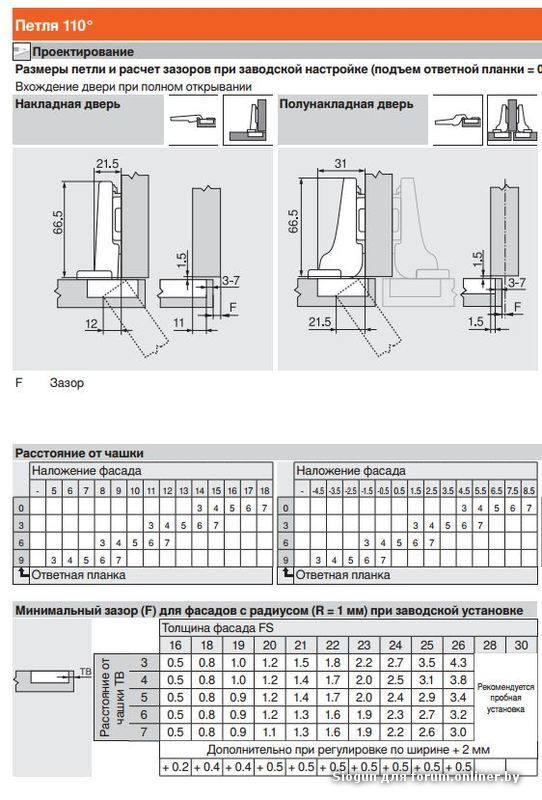

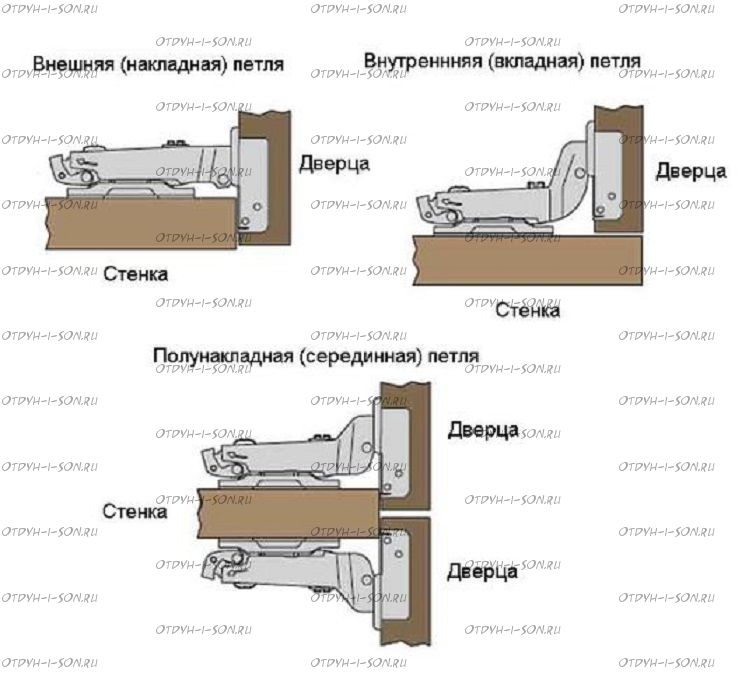

Накладная петля — классическая петля, которую вы можете встретить на большинстве мебели. Она имеет разную форму и размеры — это позволяет подобрать модель, которая будет подходить именно под ваш случай.
Из достоинств можно выделить: свободу открытия и закрытия, надежную фиксацию створки, отсутствие перекосов.

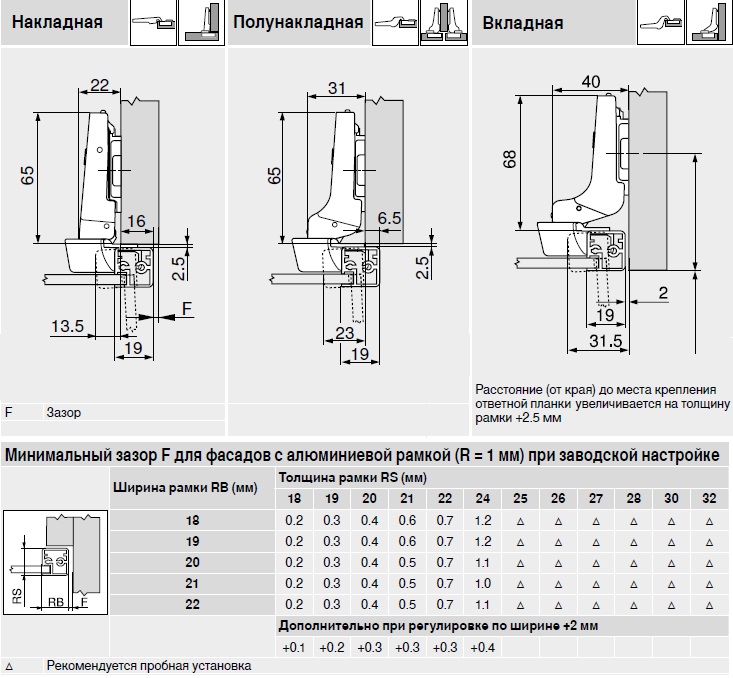

Петля для специальных фасадов – используется только когда фасад делается из алюминиевых рамок, которые имеют разную ширину. Их устанавливают на специальные петли, обычно их можно купить в том же месте, где покупался профиль.
Данные петли делятся на два вида, накладные и внутренние, которые можно установить на угловые шкафы под углом 45, 135 и 180 градусов.
Различие данных петель заключается в том, как чаша крепится к колену и ответной планке. Всего существует три вида четырехшарнирных петель:
Slide-on – такие петли соединяются между собой специальным винтом, который имеет насечки. Назначение насечек — это предотвращение расцепки элементов, даже при ослаблении винта.

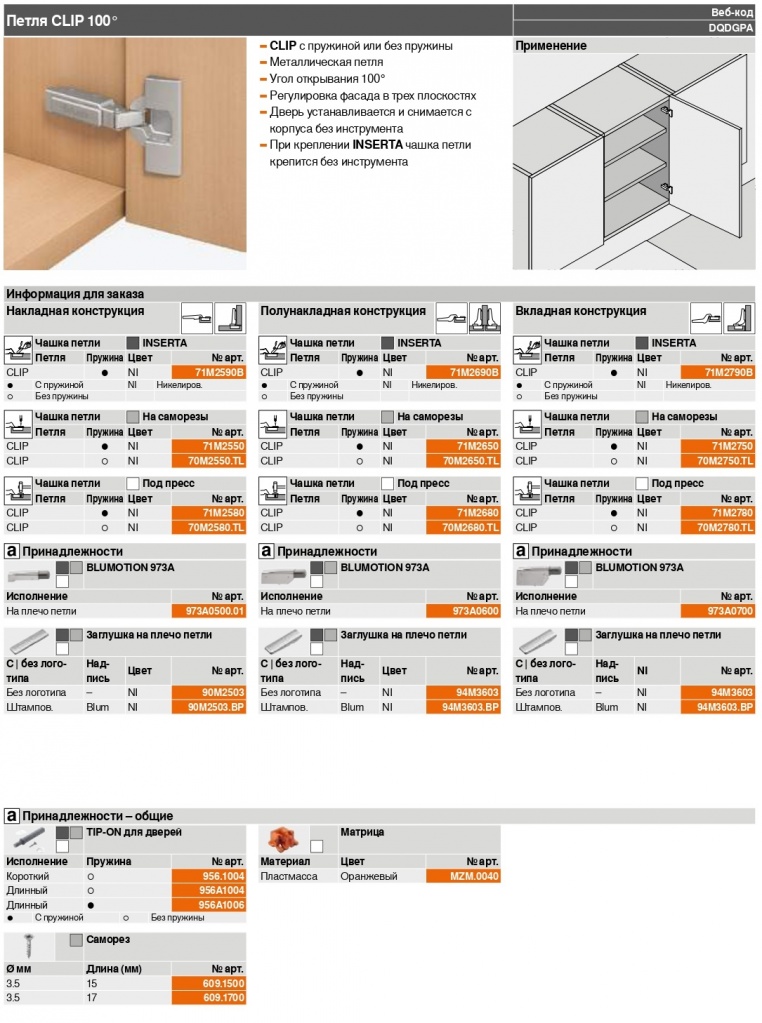

Clip-on – соединение таких петель происходит при помощи обычного защелкивания, без применения винта. Такой фасад легко монтируется без инструментов. Все, что надо — это оттянуть защелку. Такой тип петель часто называют петлями быстрого монтажа.
Key-hole – отличие данных петель — это наличие отверстий, форма которых напоминает замочную скважину. Весь крепеж осуществляется при помощи пропуска головки винта сквозь отверстие.
90 градусные петлиПетля с углом 90 градусов является условной. Это сделано для обозначения маркировки и того, как широко открывается петля. Но по факту — ширина открытия дверцы гораздо больше, например не 90 градусов, а 100 градусов. При этом петли иногда маркируются как петля 100 градусов. В такой маркировке нет ничего ошибочного.
Накладная под 90 градусов — такая петля отличается от других изгибом плеча, а именно тем, что нет никакого изгиба. Она используется, когда нужно закрыть боковые торцы стенок полностью.

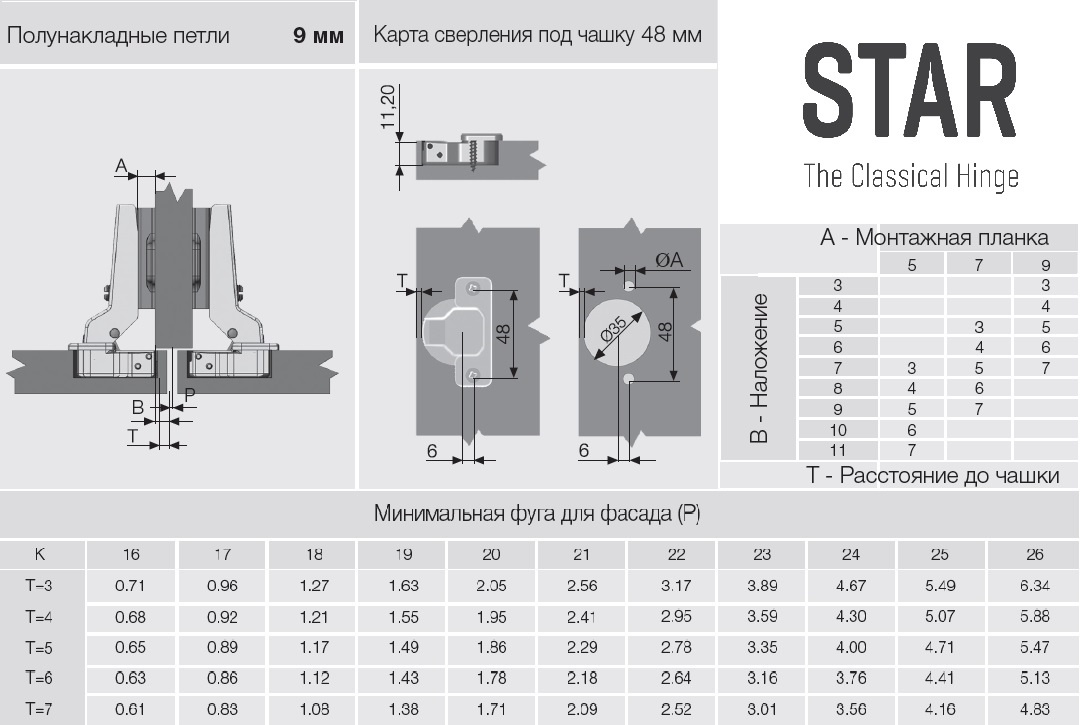

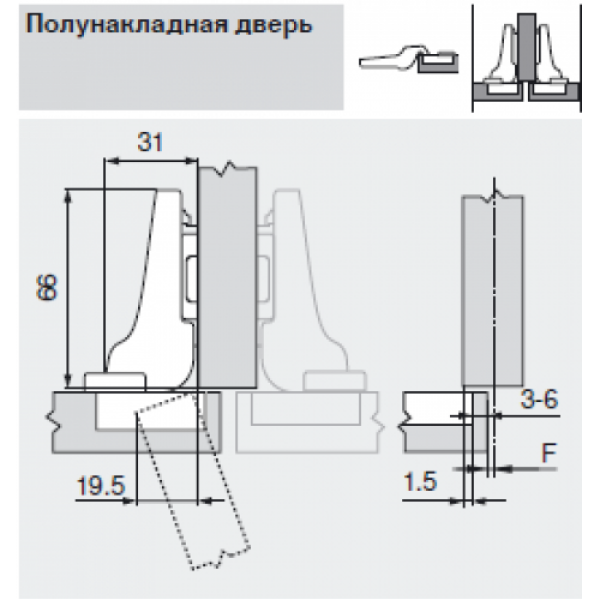

Полунакладная петля ( 90 градусов) — у такой петли плечо изгиба достигает средней величины и используется довольно редко. В основном их применяют для кухонных шкафов, чтобы закрепить нижние дверцы. Также такие петли можно встретить и в трехстворчатых гардеробах.
Вкладная петля ( 90 градусов) – у такой петли достаточно большой угол изгиба плеча. Он нужен если на фасад установлена вкладная дверца, которая при открывании не будет выходить за пределы корпуса. Такой тип применяется редко, ее можно встретить в офисной мебели, чей корпус выполнен из ДСП 22 мм.
Прямая петля — используется, если нужно прикрепить дверь к фасаду, который находится параллельно ей. Широко применяется при изготовлении угловых кухонь.
Карусельная на 165 градусов — данную модель можно узнать по форме коленной чашечки. Именно она обеспечивает полное развертывание двери, почти до 180 градусов. Такая петля может быть нескольких вариантов: накладной, полунакладной и вкладной.
Виды угловых петель30 градусная угловая петля — такая модель хорошо прижимает фасад, как правило такую петлю располагают под углом 90+30 градусов. Она применяется в скошенных шкафах на кухне или гардеробных.
45 градусная угловая петля — такие петли применяются в одно- и двухстворчатых шкафах трапециевидного вида. Петля может устанавливаться аналогично предыдущему варианту.
Угловая петля 120-135 градусов — петля применяется, когда надо соединить два фасада друг с другом, но под углом в 270 градусов.
Внутренняя петля — с первого взгляда данная петля похожа на обычную накладную модель, но используется она для других целей. Она применяется когда конструкция мебели сделана так, что дверь находится в корпусе и поставить обычную петлю просто невозможно.
Поэтому петлю монтируют внутрь шкафа, а конструкция петли имеет сильный изгиб, чтобы створка легко открывалась.
Рояльная петля — как понятно из названия, петля использовалась для крышек роялей. Модель относится к раритету и практически не встречается на современной мебели. Единственное, где можно увидеть подобную модель — это старинная мебель.
Антресольная петля — как понятно из названия, ее использует на фасадах, которые открываются вверх. В основном такие петли применяются на комодах и шкафах. По своей конструкции она похожа на обычную петлю, но в ее основе находится пружина.
Секретерная петля — своим механизмом очень похожа на рояльную петлю. Она состоит из двух пластин соединенных шарниром. Данный крепеж применяют для дверей шкафчиков, которые отрываются не вертикально, а горизонтально.
Такие петли были очень популярны на секретерах — специальных компактных шкафчиках, в которых хранились бумаги.
Монтаж петельДля установки петель, от вас не потребуются особые знания и умения. Все что нужно — это внимание, соблюдение правил и рекомендаций.
В процессе установки нужно учитывать особенности процесса. Например: когда вы будете делать разметку, следите за тем, чтобы после монтажа петли не пересекались между собой.
Завершающий этап установки — это регулировка фурнитуры. Данная процедура требует внимательности, ведь именно от этого будет зависеть функциональность мебели.
Собственно – это вся необходимая информация, которую вам нужно знать, для подбора и монтажа мебельных петель.
Правильный выбор петель шкафа для вашего проекта
Когда речь идет о шкафах, многое зависит от петель. Их стиль и функциональность оказывают огромное влияние на общий внешний вид и характеристики ваших шкафов и дверей, возможно, так же сильно, как выбор дерева или отделки.
Что выбрать при таком широком ассортименте петель для шкафов? Это руководство проведет вас через все варианты и поможет вам выбрать правильную петлю шкафа для вашего проекта. Лучше всего начать с того, чтобы выяснить, какой тип шкафов и дверей у вас есть, потому что обычно петли классифицируются по таким широким категориям.
Как правильно выбрать сменные петли
Выбор петель для шкафа выходит за рамки выбора хорошего материала или цвета фурнитуры. Вам также необходимо учитывать их функциональность и то, как эти петли подходят к вашему предмету мебели. Узнайте важные советы по выбору правильных петель для вашего следующего проекта.
Совет №1 Если вы строите с нуля, у вас есть возможность выбрать, какие петли шкафа вам нужны. |
Совет № 2 Замена существующих петель шкафа начинается с попытки определить производителя. Их название часто выбито на самой петле. Если это не так, просмотрите руководство по покупке, как если бы вы покупали новую петлю. Это должно направить вас к лучшему варианту замены петли шкафа. Не забывайте, что вы также можете модернизировать сменные петли для шкафов, используя те же функции, но с некоторыми новыми функциями, такими как механизмы плавного закрывания. |
Совет №2 Насколько велики дверцы вашего шкафа? Вы не хотите устанавливать слишком много петель на дверь, но вам нужно достаточно, чтобы поддерживать дверь с течением времени. |
ВИДЕО: Петли для шкафа 101
В этом видеоролике вы узнаете о различных типах петель для шкафов и о преимуществах каждого типа петель.
Конструкция шкафа
Чтобы правильно выбрать петли для своей мебели, сначала нужно узнать о различных типах шкафов. Существует два основных типа конструкции шкафа:
1 — Шкафы с лицевой рамой — Шкафы с лицевой рамой включают раму (часто изготавливаемую из цельного дерева шириной от 1-1/2 до 2 дюймов), которая крепится к передним краям или лицевой стороне корпуса. Петли (также известные как полускрытые петли) крепятся к этой лицевой раме. Это самый распространенный стиль в американских кабинетах. Магазин полускрытых петель для шкафа
2 — Бескаркасные шкафы — Бескаркасные шкафы представляют собой коробки с открытым фасадом. Открытые передние кромки панелей из фанеры, МДФ или ДСП покрываются кромочной окантовкой. В этом стиле шкафов петли крепятся к внутренней части шкафа. Бескаркасные шкафы также иногда называют еврошкафами или еврошкафами. >> Магазин бескаркасных петель для шкафов
Варианты накладок на дверцы шкафа
Возможно, потребуется измерить наложение двери вашего шкафа, которая уже установлена на вашей мебели, чтобы определить правильный тип петель для использования. Наложение — это расстояние, на которое дверь шкафа перекрывает проем со стороны, где расположены петли. Ниже приведены различные варианты накладок дверей шкафов.

Накладная дверь — Накладная дверца перекрывает боковые стороны шкафа или лицевую раму и выступает за проем шкафа на заданный размер. Размер наложения составляет указана для каждой петли и относится к степени, на которую дверь перекрывает проем шкафа.Для замены петель вам необходимо измерить это с помощью рулетки (см. видео ниже).Двери с полным наложением закрывают всю или почти всю переднюю кромку стороны шкафа на бескаркасном шкафу. Половинные накладные двери закрывают чуть меньше половины (обычно 5/16 дюйма) стороны шкафа, так что две двери, шарнирно закрепленные на противоположных сторонах перегородки 3/4 дюйма, будут иметь 1/ Расстояние между ними 8 дюймов. Не путать с накладкой 1/2 дюйма, которая относится к полускрытым петлям, закрывающим корпус или лицевую раму на 1/2 дюйма.
Полноразмерная вкладная дверь — Полноразмерные дверцы, часто называемые просто «вкладными дверями», полностью входят в проем шкафа и в закрытом положении располагаются заподлицо с лицевой стороной боковых стенок шкафа или лицевой рамой.
Вкладная дверь 3/8 дюйма —
Вкладная дверь 3/8 дюйма, часто называемая дверью с выступом, имеет шпунт (обычно 3/8 дюйма x 3/8 дюйма) по краю и находится на полпути внутрь Эти двери обычно устанавливаются в шкафах с лицевой рамойВИДЕО: узнайте, как определить наложение двери шкафа
Варианты открывания двери
Насколько далеко или под каким углом петля позволяет открывать дверь, называется степенью открывания. Некоторые петли шкафа позволяют дверце открываться чуть более чем на 90 °, но доступны и другие, предлагающие гораздо большую степень открывания. Например, петля на 270° позволит дверце откидываться назад к стенке шкафа. (Однако следует отметить, что этот тип петли будет работать только на бескаркасном шкафу с полностью накладными дверцами).
Варианты закрытия петель
Петля с плавным закрыванием: Позволяет дверце шкафа закрываться плавно и бесшумно, независимо от того, насколько сильно дверь закрыта. Благодаря тому, что эта функция встроена в чашку петли, нет необходимости устанавливать дополнительное оборудование на петлю или монтажную пластину.
>> Магазин дверных петель с плавным закрыванием
Петля с защелкой: Петли этого типа имеют конструктивную особенность, обычно пружину, которая помогает втягивать дверь и удерживать ее закрытой, когда дверь приближается на несколько дюймов быть закрытым. Иногда его называют «самозакрывающимся». Однако, строго говоря, «самозакрывающийся» на самом деле является более широким термином, который может означать либо «щелчковое закрытие», либо «мягкое закрытие». Петли с защелкой закрываются резко, а петли с плавным закрыванием закрываются медленно. >
Свободноповоротная петля: Это означает, что петля может свободно перемещаться из открытого состояния в закрытое. Нет помощи при закрывании или функции блокировки, чтобы удерживать дверь закрытой. Они часто доступны в качестве опции к идентичным самозакрывающимся петлям, поэтому вы можете использовать по одному из них, когда усилие самозакрывания в противном случае было бы слишком резким. >> Приобретите петли для свободно распашных дверей
Распространенные типы петель для шкафов
Теперь вы готовы выбрать подходящие петли для шкафа для своего проекта. Наше видео «Петля для шкафа 101» должно было дать вам обзор различных типов петель.
Петли встык и петли без врезки:
Типичная традиционная петля состоит из двух поворотных пластин, переплетенные пальцы которых образуют цилиндр и удерживаются вместе штифтом. Одна пластина крепится к двери; другой в кабинет. Для стыковых петель иногда требуется паз в двери и / или шкафу, чтобы предотвратить чрезмерный зазор.
Петли без врезки представляют собой стыковые петли, минимизирующие зазор между краем двери и шкафом. Петли без врезки достигают этого, складываясь внутри себя в закрытом состоянии. Это уменьшает эффективную толщину шарнира до толщины одной створки. Это также позволяет монтировать петли на поверхность (без врезки двери или шкафа).
Узнать больше о безврезных петлях
Европейские петли : Тип скрытой петли, особенно популярный на бескаркасных шкафах в европейском стиле, но также доступный для применения с лицевой рамой.
Боковая регулировка регулирует зазоры между дверьми, шкафами и стенами для идеальной параллельности. Регулировка высоты точно выравнивает двери по верху и низу. Регулировка глубины (доступна не всегда) позволяет выровнять лицевые стороны дверей по вертикали фасада шкафа. Еще одним преимуществом является простота снятия дверей для очистки и повторной отделки.
Узнать больше о европейских петлях
Полускрытая петля: Полускрытая петля частично видна снаружи шкафа, когда дверь закрыта. Полускрытая петля может включать в себя такие детали, как декоративный шаровидный наконечник или навершие.

Узнайте больше о полускрытых петлях
Петля для шкафа Глоссарий терминов
Полный список терминов по петлям можно найти в нашем Глоссарии по петлям. Этот глоссарий включает в себя все важные термины, которые вам необходимо знать о петлях и их установке.
И не забывайте, что в наших магазинах есть опытные сотрудники, работающие онлайн и по телефону, которые помогут вам, если у вас есть вопрос, на который здесь нет ответа.
Типы петель для шкафа | Что вы должны знать Типы петель шкафа
| Что вы должны знать | Аппаратная хижинаАнатомия петли шкафа
Детали, из которых состоит петля, будут различаться по внешнему виду для разных типов и стилей петель, но они по-прежнему выполняют одни и те же функции. Реверсивные петли можно использовать как на левой, так и на правой дверце шкафа.
- Рама Крыло:
- Часть петли, которая крепится к раме шкафа.
- Дверная створка:
- Часть петли, которая крепится к дверце шкафа.
- Сустав:
- Соединяет створку рамы и дверную створку и позволяет вращаться.
- Пин:
- Скрепляет петлю.
Петли с оберткой
- Полная обертка:
- Крыло рамы охватывает три стороны рамы и прикручивается к внутреннему краю. Петли с полным охватом больше не производятся.
Петли с частичным охватом отлично подходят в качестве замены.
- Частичная обертка:
- Крыло рамы оборачивается с двух сторон рамы и прикручивается к краю.
Посмотреть варианты петель с частичным охватом
Петли лицевой рамы (полускрытые)
Крыло рамы видно, когда дверь шкафа закрыта. Дверное полотно скрыто.
Варианты шарниров рамы View Face
Петли для поверхностного монтажа
Оба крыла петли крепятся к наружным поверхностям дверцы и рамы шкафа.
Вид петли для поверхностного монтажа
Врезные петли
