Устройство и принцип работы перистальтических насосов

НСТ / Каталог / Перистальтические насосы / Устройство и принцип работы

Шланговый (перистальтический) насос состоит из следующих основных узлов и агрегатов:

• мотор-редуктора, приводящего в движение подвижные части насоса,
• сварного стального корпуса внутри которого на приводном валу установлен ротор с тремя роликами,
• резинотканевого рукава, который с одной стороны плотно прилегает к внутренней стенке корпуса насоса, а с другой стороны частично пережимается (и при этом деформируется), как минимум одним роликом, расположенным на роторе приводного вала по которому прокатываются ролики,
• основания, на котором установлены мотор-редуктор и корпус.

Мотор-редуктор соединен с насосной частью через подшипниковый узел, являющийся дополнительной опорой для приводного вала насоса (вал редуктора также является валом насоса).

Фирма НСТ производит перистальтические насосы с 2016 года. В настоящее время в продаже 8 моделей шланговых насосов: НП-10/16 образца 2019 года (с индексом «Т» в маркировке) и НП-25/32 образца 2021 года (с индексом «МЮ» в маркировке):

• Насосы НП 10 с номинальной подачей 60л и 110л/час;
• Насосы НП 16 с номинальной подачей 200л и 310 л/час.
• Насосы НП 25 с номинальной подачей 330л, 720л и 980л/час;
• Насос НП 32 с номинальной подачей 1800л/час.

Номинальная подача указана при частоте 50Гц переменного тока при замерах на воде.

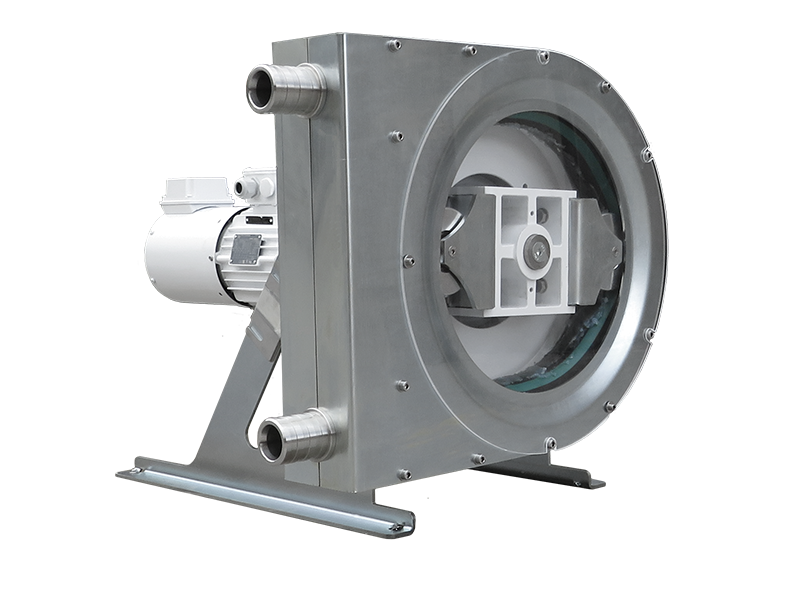

Насос серии НП 25/32 образца 2016 года

Подробно и понятно конструкция перистальтического насоса демонстрируется на видео. Можно увидеть, как заменить  рабочий рукав и осуществить регулировку прижима рукава роликами. Показан шланговый насос НП 32-072 720л Т 1,1кВт, образца 2019 года. Он используется в мобильном комплексе для производства стеклофибробетона МК-СФБ НСТ17х3.

Урок №12. Видеоинструкция по обслуживанию перистальтического насоса НП-32 станции МК СФБ НСТ17х3 для стеклофибробетона. Видео 12 из 12.

При подаче питающего напряжения на электродвигатель мотор-редуктора, ротор, установленный на приводном валу насоса, начинает вращаться.

При вращении ротора, закрепленные на нем ролики, обкатывают шланг при этом пережимая его, и тем самым выдавливают перекачиваемую среду в направлении вращения ротора. После прокатывания ролика шланг практически сразу же восстанавливает свою форму до исходного состояния.

Таким образом при резком увеличении проходного сечения шланга внутри него создается вакуум, обеспечивающий самовсасывание насосом перекачиваемой жидкости.

Степень деформации (пережатия) шланга насоса регулируется путем установки (удаления) регулировочных прокладок под основания роликов, закрепленных на роторе насоса. Чем выше степень пережатия шланга, тем большее давление создает насос, так при полном пережатии проходного сечения шланга создается максимально допустимое для данного шланга давление.

При перекачивании смесей с твердыми абразивными частицами пережатии шланга также должно быть полным, в противном случае из-за перетечек в обратном направлении увеличивается износ внутренней поверхности шланга.

Перистальтические насосы НСТ перекачивают составы, практически без пульсации. Если, всё же исеетместо незначительная пульсация и её необходимо нейтрализовать, то рекомендуется оснастить насос дополнительным демпферным устройством.

Данное устройство подходит для насосов серии НП НСТ с диаметром шланга 25 мм и 32 мм. Гасит пульсацию в трубопроводе, тем самым увеличивая время бесперебойной работы системы. Обеспечивает снижение пульсаций на выходе (до 90%) и защиту от гидравлического удара, тем самым улучшая рабочие характеристики насосов.

Подготовка к работе нового шлангового насоса НСТ

При первом включении перистальтического насоса рекомендуется придерживаться следующего алгоритма:

1. Распаковать насосный агрегат, провести его внешний осмотр, проверить крепление узлов, наличие масла в редукторе.

2. Установить насосный агрегат в месте проведения работ. Присоединить заборный и напорный рукава к соответствующим штуцерам насосного агрегата. Для улучшения всасывающих характеристик насоса рекомендуется использовать заборный рукав диаметром большим, чем диаметр напорного рукава. Следует избегать по возможности каких-либо местных сопротивлений (запорная арматура, повороты, сужения и т.д.) во всасывающем трубопроводе.

3. При необходимости на заборном рукаве может быть установлен фильтр, служащий для предотвращения попадания в насос твердых частиц и предметов с размерами более допустимых.

4. Заземлить насосный агрегат. При выполнении защитного заземления насосного агрегата необходимо использовать кабель с сечением не менее 2,5 мм2 по меди.

5. Подключить насосный агрегат к источнику питания с наличием заземляющего контакта в розетке.

6. Если с насосом следует пульт управления, то насос подключается к пульту, а уже пульт подсоединяют вилочным разъемом к сети. Выбор напряжения питания (220В или 380В) осуществляется заказчиком на этапе согласования ТЗ. Пульт управления насосного агрегата комплектуется частотным преобразователем для регулирования числа оборотов вала электродвигателя и изменения производительности насосного агрегата.

7. Если используется насос образца 2019 года с верхним расположением патрубков, то открыть крышку насоса и заполнить ванну смазкой.

Насос образца 2019 года. Стрелка указывает на масляную ванну. Находящаяся в ней смазка снижает воздействие проходящих по шлангу башмаков, тем самым значительно увеличивая ресурс работы рукава

8. Произвести непродолжительный (длительностью не более 30 сек.) пробный запуск насосного агрегата «насухую». При пробном включении насосного агрегата необходимо обратить внимание на направление вращения ротора. При нажатии на кнопку «Вперед» ротор насоса должен вращать закрепленные на нем ролики по направлению от заборного штуцера штуцера насоса к напорному, и соответственно наоборот при нажатии на кнопку «Назад» ротор насоса должен вращать закрепленные на нем ролики по направлению от напорного штуцера насоса к заборному.

В случае «неправильного» подключения насосного агрегата к сети переменного напряжения алгоритм работы насоса будет нарушен (при нажатии кнопок «Вперед»/»Назад» пульта управления будет наблюдаться обратное направление вращения ротора). В этом случае для нормализации работы агрегата необходимо проверить питающий кабель и источник подключения, поменять два фазных провода местами.

9. Если насосный агрегат поставлен из места, температура которого отличается от температуры помещения, в котором предполагается его установка более чем на 10 градусов, то оборудование необходимо выдержать в данном помещении для температурной адаптации не менее 2х часов.

10. Убедитесь в герметичности трубопроводов и рукавов, а также в исправности предохранительных и ограждающих устройств, запорной арматуры, контрольно-измерительных приборов гидравлической системы.

Наличие негерметичности может привести к снижению производительности насоса.

Выявленные неисправности в гидравлической системе необходимо устранить.

11. Насосный агрегат готов к работе.

Рекомендации по эксплуатации шланговых насосов

1. Перед началом работы проверить отсутствие механических повреждений изоляции проводов силовой цепи и цепи управления насоного агрегата, защитных кожухов, приборов и оборудования гидравлической системы.

2. Не включать насосный агрегат при закрытой запорной арматуре на напорной линии.

3. Периодически контролировать производительность и давление создаваемое насосом по контрольно-измерительным приборам. В процессе эксплуатации насоса из-за остаточной деформации шланга возможно незначительное уменьшение производительности и давления, создаваемого насосом.

4. В процессе эксплуатации насоса не допускается перекачивание сред с острыми твердыми включениями. В противном случае возможен порыв шланга и выход насоса из строя.

5. При перекачивании насосом сред, склонных к затвердеванию, необходимо после каждой остановки тщательно промыть внутреннюю полость шланга, чтобы избежать при последующем включении заклинивания ротора и повреждения насоса.

6. При перекачивании насосом агрессивных жидкостей (высококонцентрированных кислот, щелочей и пр.) в случае длительных перерывов в работе (продолжительностью более 2-х часов) необходимо промывать внутреннюю полость шланга.

7. При промывке шланга не допускается использовать агрессивные жидкости (стиральные порошки, растворители и т.п.), способные разрушить внутренний слой шланга. Температура промывочной жидкости при этом не должна превышать +60°С.

8. При проведении промывочных работ насосного агрегата возможна очистка внутренней полости шланга пропусканием по нему пыжа из элластичного материала (поролон, эластичный пенополиуретан и т.п..) с диаметром немного большим внутреннего диаметра шланга.

9. При проведении промывочных работ в некоторых случаях целесообразно использовать реверсивный режим работы насосного агрегата. Запуск ротора насоса в обратном направлении осуществляется нажатием кнопки «Назад» пульта управления.

10. Для достижения требуемого давления в напорной магистрали насоса необходимо использовать регулировочные прокладки, устанавливаемые на ротор под кронштейны роликов.

11. В случае порыва шланга необходимо выключить насос, отключить агрегат от сети, после чего произвести очистку корпуса насоса от остатков перекачиваемой жидкости и замену вышедшего из строя шланга.

Ежесменное техническое обслуживание

Ежесменное техническое обслуживание включает в себя следующие виды регламентных работ:

• Визуальный осмотр и проверка состояние электрооборудования. Кабели должны быть без изломов, изоляция без повреждений. Агрегат должен быть надежно заземлён.
• Визуальный осмотр насоса на предмет надежности крепления составных узлов и агрегатов.
• Визуальная проверка отсутствия течи масла из редуктора. Течь масла из редуктора не допускается.
• Визуальная проверка надежности соединения рукавов. Соединения рукавов должны быть надежными, а сами рукава не должны иметь повреждений.
• Визуальный осмотр состояния шланга, обеспечивающего работоспособность насоса. Рабочий шланг насоса должен сохранять целостность. Наличие надиров, порезов, следов чрезмерного износа и (или) каких-либо других механических повреждений не допускается. При обнаружении указанных механических повреждений рабочий шланг насоса подлежит замене.
• Визуальный осмотр насосного агрегата, а также заборного и напорного рукавов на предмет отсутствия загрязнений. Агрегат не должен иметь загрязнений, на стенках заборного и напорного рукавов не должно быть никаких отложений и прочих загрязнений. В случае присутствия каких-либо отложений и (или) загрязнений на стенках рукавов необходимо произвести их очистку, а в случае необходимости замену.

Согласно ГОСТ ISO 17769-1-2014, шланговый насос классифицируется, как «Зубчатый насос с рабочим органом в виде упругого шланга, пережимаемого вращающимися роликами».

В свою очередь, зубчатый насос определяется, как «Роторно-вращательный насос с перемещением жидкой среды в плоскости перпендикулярной оси вращения рабочих органов».

Роторно-вращательным насосом, согласно ГОСТ, является «Роторный насос с вращательным движением рабочих органов».

И, наконец, роторным насосом (rotary-displacement pump) признаётся: «Объемный насос с вращательным или вращательным и возвратно-поступательным движением рабочих органов независимо от характера движения ведущего звена насоса».

Перистальтические насосы | DOSINGS.ru

Категория: Перистальтические насосы

Перистальтические насосы — это разновидность дозирующего оборудования. Особенность перистальтических насосов заключается в их конструкции и принципе работы.

Название насоса “перистальтический” заимствовано из медицины, где широко используется понятие “перистальтика”. Перистальтика — это процесс сокращения стенок полых трубчатых органов, за счет чего осуществляется проталкивание содержимого к выходным отверстиям.

Конструкция и принцип работы перистальтических насосов

Ключевыми элементами конструкции перистальтического насоса являются:

• эластичная трубка или шланг,
• трек эластичной трубки или шланга,
• приводной вал (ротор),
• ролики (башмаки).

Специальное предложение

Выбираете насос? Получите индивидуальное коммерческое предложение, заполнив форму.

Также проектируем и производим системы дозирования и водоподготовки в соответствии с вашим техническим заданием и/или на основе выбранного оборудования и комплектующих.

Все вышеперечисленные детали перистальтического насоса объединены корпусом. Эластичная трубка расположена в перистальтическом насосе дугой. С внешней стороны дуги трубки проходит трек. Сама трубка или шланг перистальтического насоса огибает приводной вал (ротор).

На роторе закреплены ролики (башмаки). Когда приводной вал начинает вращаться, ролики прижимают эластичную трубку к треку. За счет таких сокращений эластичной трубки в перистальтическом насосе изменяется давление. За счет этого жидкость всасывается в эластичную трубку и проталкивается к выходу. Концы эластичной трубки или шланга соединены с патрубками. Через один патрубок жидкость попадает шланг перистальтического насоса, через другой выходит.

В перистальтических насосах количество закрепленных на приводом валу башмаков может варьироваться от двух до восьми. В зависимости от числа роликов, они устанавливаются под углом 120о-180о друг от друга.

Классификация перистальтических насосов

Перистальтические насосы используются для перекачки различных жидкостей: от воды до абразивных сред и субстанций повышенной вязкости. Природа жидкости, особенности и потребности производства обуславливают выбор перистальтического насоса того или иного типа.

Классификация перистальтических насосов по степени давления:

• перистальтические насосы низкого давления;
• перистальтические насосы высокого давления, или шланговые насосы.

Классификация по типу эластичной трубки:

• перистальтические шланговые насосы;
• перистальтические трубчатые насосы.

В трубчатых перистальтических насосах эластичная трубка изготавливается из однородного полимерного материала. В шланговых перистальтических насосах используется многослойный прорезиненный материал для эластичной трубки. Часто используются армированные вставки, которые делают шланг более прочным и устойчивым к воздействию жидкостей с большой концентрацией абразивных частиц. В связи с этим, шланговые насосы более неприхотливы к перекачиваемой жидкости и обладают большей производительностью, в отличие от трубчатых перистальтических насосов.

Особенности перистальтических насосов

Конструкция перистальтических насосов обеспечивает полную изоляцию и герметизацию перекачиваемой жидкости. Проходя через перистальтический насос среда не вступает в контакт с внешней средой. Эластичная трубка изготавливается из материала, который не вступает в реакцию при соприкосновении с химическими и другими видами жидкостей.

В конструкции перистальтических насосах нет металлических деталей, которые бы соприкасались друг с другом во время работы насоса. Таким образом, внутренние детали насоса не изнашиваются.

Перистальтические насосы долговечны и практичны в использовании. Даже при перекачки агрессивных химических реагентов они не соприкасаются с механизмом перистальтического насоса, не разрушают его.

Перистальтические насосы просты в обслуживании. Они легко устанавливаются. Единственной причиной, по которой перистальтический насос может выйти из строя — это износ эластичной трубки или шланга. Достаточно его заменить и дозирующее оборудование снова готово к работе. Замена шланга занимает менее минуты, что исключает простой на производстве.

При прекращении подачи жидкости перистальтические насосы могут работать “в холостую” без ущерба своему механизму. Кроме того, перистальтические насосы работают очень тихо, не создавая дополнительных шумов на предприятии.

Одной из важных характеристик перистальтических насосов является точность дозирования перекачиваемой жидкости.

Наша компания занимается поставкой перистальтических насосов с регулируемой и фиксированной производительностью. По желанию заказчика укомплектуем перистальтический насос шлангом Silicone или Santoprene®.

Выбрать перистальтический насос

Как работают перистальтические насосы | Verderliquids.com

1. Главная/
2. Технологии/
3. Перистальтические насосы

Перистальтический насос объемного типа, который перекачивает самые разные жидкости. Этот насос не имеет клапанов, уплотнений и сальников, и это недорогой насос в обслуживании. Каждый перистальтический насос оснащен гибкими шлангами или трубками, обеспечивающими открытый путь потока, который обеспечивает высокую устойчивость к истиранию и позволяет легко перекачивать твердые вещества и вязкие среды.

Принцип работы перистальтического насоса

Принцип работы перистальтического насоса основан на перемещении продукта по шлангу путем сжатия и сброса давления. «Башмаки» насоса закреплены на роторе насоса, которые продавливают жидкость через насос. Принцип работы аналогичен тому, как наше тело перекачивает кровь, питание и оксигин.

Вопрос о том, как работают перистальтические насосы?

Вам нужна помощь? Наши специалисты по насосам ответят на все ваши вопросы!

Спросите наших специалистов по насосам!

Как работают перистальтические насосы?

Перистальтические насосы представляют собой объемный насос прямого вытеснения, используемый для перекачивания различных жидкостей. Жидкость содержится в гибком шланге или трубке, установленной внутри корпуса насоса. Фактический принцип откачки, называемый перистальтикой, основан на чередующемся сжатии и расслаблении шланга или трубки, всасывании содержимого и выталкивании продукта из насоса.

Вращающийся башмак или ролик проходит по длине шланга или трубки, создавая временное уплотнение между сторонами всасывания и нагнетания насоса. Когда ротор насоса вращается, это уплотняющее давление перемещается по трубе или шлангу, вынуждая продукт двигаться от насоса в напорную линию. Там, где давление было сброшено, шланг или трубка восстанавливаются, создавая вакуум, который втягивает продукт во всасывающую сторону насоса, механизм заливки.

Сочетание этих принципов всасывания и нагнетания приводит к мощному самовсасывающему объемному действию.

Пропорциональное дозирование

Идеальное уплотнение между двумя сторонами насоса означает отсутствие проскальзывания продукта, что в сочетании с линейной характеристикой скорости потока делает перистальтические насосы идеальными для дозирования.

Отсутствие перекрестного загрязнения

Перекачиваемая жидкость никогда не вступает в контакт с какими-либо движущимися частями, поскольку она полностью содержится в армированном шланге или трубке. Кроме того, поскольку перекачиваемая жидкость полностью содержится в шланге или трубке, это делает перистальтический насос гигиеничным насосным решением с нулевой вероятностью загрязнения. Это также сокращает время обслуживания, поскольку шланг или трубка являются единственной изнашиваемой частью.



Преимущества Перистальтические насосы

Каждый перистальтический насос оснащен гибким шлангом или трубкой, обеспечивающей открытый путь потока, который обеспечивает высокую устойчивость к истиранию и позволяет легко перекачивать твердые частицы, среды с высоким удельным весом и вязкие среды. Несмотря на способность перекачивать некоторые из самых сложных жидкостей в мире, сам насос обеспечивает мягкое перекачивание, что делает его подходящим для чувствительных к сдвигу продуктов, таких как полимеры и даже целая рыба!

Подача насоса пропорциональна скорости, что делает его подходящим для дозирования. Поскольку перистальтический насос доступен как в больших, так и в малых моделях, его можно использовать как в лабораториях, так и в горнодобывающей промышленности.

Шланг предотвращает перекрестное загрязнение. В целях безопасности и спокойствия насос не имеет механических уплотнений и в случае разрыва шланга надежно удерживает жидкость.

Перистальтические насосы — характеристики и преимущества

Перистальтические насосы

обеспечивают превосходное решение проблем с перекачкой, особенно когда перекачиваемый продукт является особенно абразивным, коррозионно-активным или вязким. Отсутствие в них клапанов, уплотнений и сальников делает их недорогими в обслуживании, единственным элементом обслуживания является шланг или трубка. Перистальтические насосы также обладают щадящим действием и идеально подходят для чувствительных к сдвигу полимеров и хрупких клеточных культур. Наконец, единственная часть насоса, контактирующая с перекачиваемой жидкостью, — это внутренняя часть трубки или шланга, что упрощает стерилизацию и очистку внутренних поверхностей насоса.

• Конструкция без уплотнений

• Низкие затраты на обслуживание

• Сухой ход и самовсасывание

• Аккуратное сцеживание

• Высокая высота всасывания

• Износостойкий

• Работа с твердыми частицами

• Реверсивный

• Без проскальзывания

• Точное дозирование

Типы перистальтических насосов

Существует два типа перистальтических насосов: шланговые насосы и трубочные насосы. Трубочные насосы идеально подходят для более низких скоростей потока, полностью программируемые, с возможностью установки нескольких головок, а шланговые насосы идеально подходят для перекачивания высокотвердого содержимого.

Как используются перистальтические насосы?

Перистальтические насосы используются в различных отраслях промышленности. Они часто используются для перекачки шлама с высоким содержанием твердых частиц из горнодобывающей промышленности, предприятий по производству биогаза и сточных вод, где имеются высокоабразивные, песчаные и вязкие жидкости. Трубочные насосы больше используются для химических веществ или в лабораторных условиях.

Шланговые и трубочные насосы Verderflex

Насосы Verderflex

отличаются от своих конкурентов: надежные инновационные, высокопроизводительные перистальтические насосы, которые перекачивают сложные продукты в тяжелых условиях.

Насосы Verderflex известны тем, что обеспечивают высококачественные решения множества проблем в обрабатывающей промышленности по всему миру. Используется в производстве оригинального оборудования в качестве индивидуальных решений, которые можно использовать везде, где требуется точное дозирование. Модели Vantage 5000 — это легко программируемые трубочные насосы, которые идеально подходят для работы с химикатами или в лабораторных условиях. Эта серия дополняется линейкой промышленных трубчатых насосов. Специально разработанные для использования во взрывоопасных зонах, они представляют собой компактное насосное решение для автоматизированных систем в качестве автономных насосов или в составе оригинального оборудования. Эти насосы имеют несколько вариантов мощности и функции быстрой и простой замены трубки. Доступны трубки из различных материалов для работы с различными химическими веществами, а также гигиенические варианты для розлива продуктов питания и напитков. 9№ 0011

Шланговые насосы Dura и VF надежно перекачивают самые вязкие жидкости и часто используются для перекачки шлама с высоким содержанием твердых частиц из горнодобывающей промышленности на водоочистные сооружения.

Шланг является наиболее важной частью любого шлангового насоса, и компания Verderflex разработала свой шланг, чтобы он был самым долговечным на рынке, способным выдерживать коррозионные и абразивные воздействия. Шланг Verderflex также можно использовать во многих других перистальтических насосах, представленных на рынке. Для получения дополнительной информации посетите страницу шланга.

Из-за часто опасного характера продуктов, перекачиваемых шланговыми насосами Verderflex, эта серия была разработана таким образом, чтобы обеспечить максимальную безопасность для рабочей силы и окружающей среды. Соединение шланга как VF, так и Dura защищено от стихийных бедствий, полностью удерживая шланг внутри корпуса насоса — в отличие от других перистальтических насосов, что исключает любую опасность.

Насосы Verderflex невероятно точны при дозировании: они обеспечивают воспроизводимую точность ±1% без проскальзывания. Они также имеют вакуумную способность 95% или подъем воды на 9,5 м / 31 фут. Наш самый большой перистальтический шланговый насос может перекачивать 90 м3/час или 390 галлонов США в минуту при давлении до 16 бар или 230 фунтов на квадратный дюйм.

Хотите узнать больше о том, как насосы Verderflex могут вам помочь?

Вам нужна помощь? Наши специалисты по насосам ответят на все ваши вопросы!

Спросите наших экспертов по насосам!

Людей также интересует

Руководство по химической совместимости

Чтобы определить, может ли раствор вступать в химическую реакцию с определенным типом шланга, необходимо провести тест на химическую стойкость.

Загрузите наше руководство

Аксессуары для перистальтических насосов

Шланги, трубки и смазочные материалы

Посмотреть аксессуары

Видео Вердерфлекс

Посмотрите наши видео от Verderflex

Просмотр видео

Как работает перистальтический насос?

Секции:

Что такое Перистальтический насос? Как работает перистальтический насос? Зачем использовать перистальтический насос? Что такое перистальтический насос CIP Как процитировать Перистальтический насос? Варианты материала перистальтического насоса Перистальтический насос по сравнению с диафрагменным насосом Приложения Серия перистальтических насосов Tapflo

Что такое перистальтический насос?

A Перистальтический насос , также известный как трубочный насос или роликовый насос, классифицируется как роторный поршневой насос и является одной из самых универсальных насосных систем, доступных сегодня на рынке.

Эта насосная система оснащена шлангом, который является единственной частью насоса, соприкасающейся с жидкостью. Такая конструкция обеспечивает герметичность насоса и является одной из причин его надежности. Шланг выбирается в зависимости от применения, чтобы убедиться, что материал подходит для технологической жидкости.

Как работает перистальтический насос?

 Перистальтический насос работает за счет двух башмаков (применения с высоким давлением) или роликов (применения с низким давлением), которые вращаются на колесе внутри насоса и сжимают внутренний шланг, который затем проталкивает известное количество жидкости, поэтому название продукта. Шланг внутри перистальтического насоса предназначен для возвращения к своей первоначальной форме после прохождения башмаков или роликов, поэтому количество и поток жидкости постоянно поддерживаются.

От этой операции насоса перистальтические насосы также получили свое название. Термин «перистальтика» происходит от биологического смысла, когда мышцы нашего желудка сокращаются, чтобы позволить пище пройти. Аналогичный процесс происходит, когда перистальтический насос работает, чтобы позволить различным приложениям поступать в насос и эффективно проходить через всасывающую сторону насоса, позволяя большему количеству жидкости продолжать поступать из корпуса насоса.

Принцип работы

Зачем использовать перистальтический насос?

Перистальтические насосы являются отличным вариантом для жидкостей, которые необходимо поддерживать в чистоте и стерильности, например для пищевых продуктов и напитков, поскольку в насосе не происходит загрязнения. Это связано с тем, что внутренняя трубка является единственной частью насоса, соприкасающейся с перекачиваемой жидкостью, что делает риск роста бактерий минимальным. Взгляните на некоторые из преимуществ, перечисленных ниже!

1. 1. Полностью самовсасывающие до 90,8 метра – немногие другие насосы на рынке могут обеспечить такую ​​мощность всасывания!
   2. Без повреждений при работе всухую
   3. Давление на выходе до 15 бар
   4. Подходит для агрессивных и вязких жидкостей
   5. Очень простое обслуживание
   6. Безопасность — единственная часть насоса, которая соприкасается с жидкостью, — это шланг!
   7. Реверсивный поток
   8. Подшипники для тяжелых условий эксплуатации, смазка на весь срок службы

Перистальтический насос CIP

CIP означает «Очистка на месте» и представляет собой эффективное решение для перекачивания продуктов питания, косметики и фармацевтики. Преимущество этой технологии заключается в том, что внутренняя часть шланга является единственной частью насоса, соприкасающейся с перекачиваемой жидкостью, благодаря чему загрязнение перекачиваемой жидкости сводится к абсолютному минимуму.

Насосы, резервуары и трубы можно эффективно очистить без необходимости демонтажа какого-либо оборудования. Если вам нужен перистальтический насос, но вы не рискуете каким-либо загрязнением от перекачиваемой жидкости, шланговый насос CIP для вас!

Как узнать стоимость перистальтического насоса?

Ниже приведен список деталей, которые вам необходимо знать, чтобы правильно выбрать перистальтический насос, соответствующий вашим требованиям.

• Описание жидкости
• Вязкость (утончение или загущение при сдвиге)
• % твердых веществ и размер частиц
• Температура
• РН уровень
• Расход или диапазон
• Давление всасывания и нагнетания
• Точный рабочий цикл (непрерывный или прерывистый) реальное время работы насоса
• Блок питания доступен

Варианты материалов для перистальтического насоса

Шланги могут поставляться из следующих материалов для широкого спектра применений:

1. Натуральный каучук
2. НБР
3. Натуральный каучук Одобрен FDA
4. ЭПДМ
5. ФКМ – Витон
6. CSM Гипалоновая резина

Цена шланга обычно составляет около 8-10% от стоимости насоса.

Перистальтический насос в сравнении с мембранным насосом

• Пневматические мембранные насосы требуют подачи сжатого воздуха для их привода. Если этого еще не существует, установка может быть очень дорогой. Даже самые хорошо обслуживаемые системы подачи воздуха неэффективны, если утечка воздуха составляет не менее 30%. Энергозатраты на подачу воздуха для мембранного насоса намного выше, чем для перистальтического насоса.
• Давление воздуха ограничивает давление нагнетания — оно просто перестает качать за его пределы.
• Замена перекачиваемой жидкости является сложной задачей, так как очистка мембранного насоса затруднена и часто требует полной разборки. Наша серия перистальтических насосов предлагает быстрый график технического обслуживания своих насосных элементов. Просто замените трубку, и вы создали новую помпу!
• Сложность точного управления подачей воздуха делает мембранный насос плохим выбором для дозирования.
• Даже двухмембранные насосы имеют высокий уровень пульсации.
• Как и все мембранные насосы, AODD обычно используют шаровые краны. Они не работают хорошо, если нет положительного обратного давления, закрывающего их между циклами. Они подвержены абразивному износу и могут забиваться кристаллами, волокнами или затвердевающими жидкостями, такими как чернила и порошки.
• Хотя первоначальная стоимость покупки ниже, стоимость владения может быть намного выше из-за затрат на электроэнергию и техническое обслуживание.

Области применения

Наши перистальтические насосы подходят для перекачивания как низкого, так и высокого давления, измерения и дозирования маловязких или высоковязких, пастообразных, чистых, нейтральных, агрессивных или абразивных жидкостей, содержащих газы или склонных к пенообразованию, или содержащие твердые вещества в следующих отраслях промышленности:

1. Продукты питания и напитки: томатный соус, картофельное пюре, желатин, пивные дрожжи, рыбная паста, оливковое масло, вино, яичный белок и желток, пищевой жир, манная крупа, натуральные ароматизаторы, сливки , молоко и йогурты.
2. Хлебобулочные изделия: смеси воды и соли, натуральные ароматизаторы, жиры, тесто/смесь для фруктового пирога (т. е. во фруктовом пироге есть орехи и кусочки фруктов, которые должны оставаться целыми).
3. Краска: краска на водной основе, акриловые краски, пигменты, чернила, покрытие для стен.
4. Переработка мяса и рыбы
5. Фармацевтика и косметика: дозирование химикатов, жидкий белок, вакцины, сыворотка, плазма, сиропы, шампуни.
6. Сточные воды и очистка воды: известковая суспензия, хлорид железа, бисульфат натрия, фторид, полимеры, водный аммиак, перманганат калия, каустическая сода, активированный уголь, реагентная подача, коагулянт, флокулянты, дисперсия, квасцы, шлам и пены.
7. Химическая и нефтехимическая промышленность:  различные кислоты, латекс ПВДФ, спирт, мыло, неароматические растворители.
8. Целлюлозно-бумажная промышленность:  латекс, каолин, шлам бумажных отходов, дозирование различных химикатов.
9. Керамика: барботин, заполнение формы, подача в фильтр-пресс. Строительный волокнистый раствор, штукатурка, легкий бетон, цементные полы.
10. Обработка поверхности: Абразивные отработанные жидкости, кислоты, щелочи, краски, электролитическое цинкование, медь, никель, олово, серебряное и золотое покрытие, щелочной цинк, цинк-железо, цинк-никель, шестивалентное бесхромовое покрытие, хроматы / Пассивация, Кислотный цинк
11. Анаэробное сбраживание:  Переработанные пищевые и общие отходы, сырье, дигестат, шлам отходов
12. Переработка полезных ископаемых: шлам вязкостью до 60 000 сП, глина до 800 г/л, размер частиц: 30 мм, сульфат свинца, пирит, цианид, различные кислоты.
13. Сельское хозяйство:  навоз, удобрения сахарных заводов, патока, жидкий сахар и различные химикаты.

Ассортимент перистальтических насосов Tapflo

Взгляните на нашего менеджера по продажам Люка, который объясняет, как много могут предложить перистальтические насосы Tapflo!

Вы можете ознакомиться с ассортиментом перистальтических насосов Tapflo и аксессуарами здесь или поговорить с членом команды, чтобы обсудить варианты. 02380 252 325, [электронная почта защищена]

Не можете найти то, что ищете? Наша команда технических специалистов по продажам обладает обширными знаниями о широком ассортименте насосов и опытом их применения. Свяжитесь с нами сегодня для помощи и поддержки.

Почему стоит выбрать Tapflo UK?

«Потрясающий сервис. Выбор подходящего оборудования может быть трудным, и команда Tapflo делает все возможное, чтобы понять ваше потребности, чтобы порекомендовать правильный продукт. Их обслуживание клиентов и постоянная поддержка просто фантастические».

Тимоти Стивенсон

«Отличное обслуживание клиентов и установка нашего нового насоса для химикатов.
