ППБ (Kontakt) — Резистор переменный проволочный
РЕЗИСТОРЫ ПЕРЕМЕННЫЕ ПРОВОЛОЧНЫЕ ППБ
Резисторы переменные проволочные бескаркасные подстроечные (варианты исполнения оси
Б, В, Д, Е) и регулировочные (варианты исполнения оси А, Г) однооборотные с круговым
перемещением подвижной системы для навесного монтажа, предназначены для работы в цепях
постоянного и переменного тока частотой до 1000 Гц. Климатическое исполнение УХЛ.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Номинальная мощность рассеяния, Вт 1, 2, 3, 16, 25, 50
Диапазон номинальных сопротивлений, Ом:
1; 2 Вт 100…10000
3 Вт 4,7…22000
16; 25; 50 Вт 2,2…47000
Допускаемые отклонения от номинального сопротивления, % +5; +10
Число циклов перемещения подвижной системы 1000; 5000
Нижнее значение температуры окружающей среды, њС -60
Верхнее значение температуры окружающей среды, њС +155

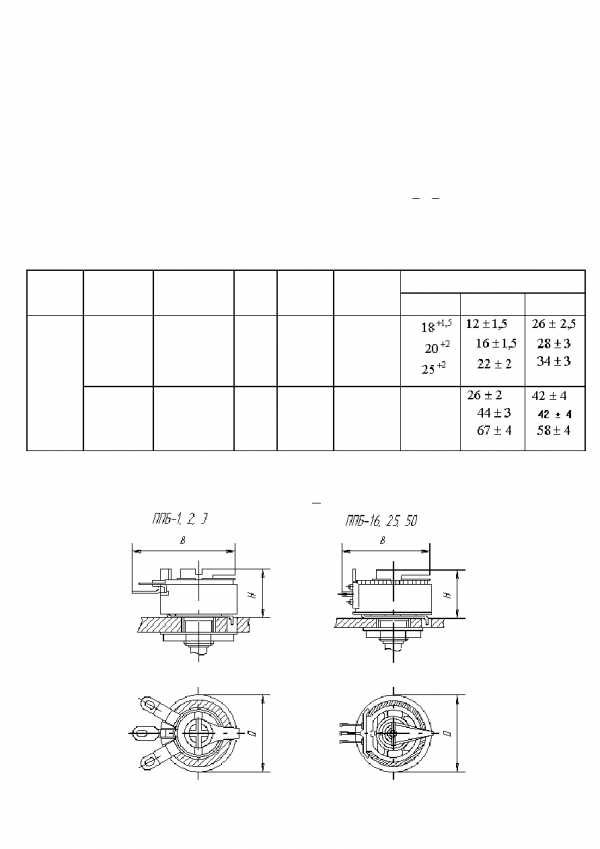

МАССА И ГАБАРИТНЫЕ РАЗМЕРЫ
Обозначение при заказе:
Резистор ППБ-16Г-680 Ом+5% ОЖО.468.512ТУ
Тип
резистора
Номинальная
мощность
рассеяния,
Вт
Вариант
исполненияоси
Масса,
г,не
более
Срок
сохраняе-
мости,лет
Мини-
мальная
наработка,ч
Габариты
Д
Н
В
ППБ
1
2
3
А, Б, В
25
30
40
12
20000
16
25
50
Г, Д, Е 100
150
350
15
25000
353
353
353
www.htmldatasheet.ru
ППБ резистор >> 115руб, 55грн, 168шт. в наличии.
Резистор переменный проволочный ППБ
Также это изделие может называться: wire resistor type PPB.
ППБ резистор переменный проволочный бескаркасный однооборотный с круговым перемещением подвижной системы для навесного монтажа, предназначен для работы в цепях постоянного и переменного тока.
Резисторы ППБ делятся на:
— подстроечные — варианты исполнения оси «Б», «В», «Д», «Е»;
— регулировочные — варианты исполнения оси «А», «Г».
Технические характеристики резисторов ППБ:
| Марка резистора | Номинальная мощность рассеяния | Диапазон номинальных сопротивлений | Варианты исполнения |
| ППБ-1 | 1 Вт | от 100 Ом до 1,5 кОм от 2,2 кОм до 10 кОм |
А, Б, В |
| ППБ-2 | 2 Вт | от 100 Ом до 2,2 кОм от 3,3 кОм до 10 кОм |
|
| ППБ-3 | 3 Вт | от 4,7 Ом до 15 Ом от 22 Ом до 4,7 кОм от 6,8 кОм до 22 кОм |
|
| ППБ-16 | 16 Вт | от 2,2 Ом до 330 Ом от 470 Ом до 4,7 кОм от 6,8 кОм до 47 кОм |
Г, Д, Е |
| ППБ-25 | 25 Вт | ||
| ППБ-50 | 50 Вт | от 2,2 Ом до 330 Ом от 680 Ом до 4,7 кОм от 6,8 кОм до 47 кОм |
Частота тока — до 1000 Гц.
Допускаемые отклонения от номинального сопротивления — ±5%; ±10%.
Число циклов перемещения подвижной системы — 1000; 5000.
Срок хранения:
— ППБ-1; ППБ-2; ППБ-3 — 12 лет;
— ППБ-16; ППБ-25; ППБ-50 — 15 лет.
Минимальная наработка:
— ППБ-1; ППБ-2; ППБ-3 — 20 000 ч;
— ППБ-16; ППБ-25; ППБ-50 — 25 000 ч.
Габаритные размеры и масса резисторов ППБ представлены в следующей таблице:
| Марка резистора | Габаритные размеры | Масса |
| ППБ 1 Вт | 19,5×13,5×28,5 мм | 25 г |
| ППБ 2 Вт | 22×17,5×31 мм | 30 г |
| ППБ 3 Вт | 27×24×37 мм | 40 г |
| ППБ 16 Вт | 32×28×46 мм | 100 г |
| ППБ 25 Вт | 32×47×46 мм | 150 г |
| ППБ 50 Вт | 32×71×62 мм | 350 г |
Варианты исполнения резистора ППБ в зависимости от вида приёмки:
— отдел технического контроля — ОТК;
— особо стойкие — ОС;
— приемка заказчика — ПЗ;
— военная приемка — ВП.
Условия эксплуатации резистора ППБ:
Температура окружающего воздуха — от -60° С до +155° С.
Относительная влажность при +40° С — до 98%.
Атмосферное давление — от 666 Па до 104 кПа (от 5 мм. рт. ст. до 780 мм. рт. ст.).
Климатическое исполнение — УХЛ.
Вибрационные нагрузки с ускорением в диапазоне от 5 Гц до 2000 Гц — не более 75 м/с2.
Многократные удары с ускорением — не более 350 м/с2.
Одиночные удары с ускорением — не более 1500 м/с2.
Линейные нагрузки с ускорением — не более 500 м/с2.
Акустические шумы при уровне звукового давления в диапазоне частот от 50 Гц до 10 000 Гц — не более 140 дБ.
Наиболее популярные резисторы ППБ, которые есть в наличии на нашем складе:
| ППБ-1 | ППБ-2 | ППБ-3 | ППБ-16 | ППБ-25 | ППБ-50 |
| ППБ-1А | ППБ-2А | ППБ-3А | ППБ-16Г | ППБ-25Г | ППБ-50Г |
| ППБ-1Б | ППБ-2Б | ППБ-3Б | ППБ-16Д | ППБ-25Д | ППБ-50Д |
| ППБ-1В | ППБ-2В | ППБ-3В | ППБ-16Е | ППБ-25Е | ППБ-50Е |
