Перекрытия по металлическим балкам: варианты, материалы, оборудование

Дата: 22 января 2018

Просмотров: 6217

Содержание

• Конструктивные варианты перекрытия по металлическим балкам
• Применяемые материалы и оборудование
• Достоинства и недостатки перекрытия по металлическим балкам
• Расчет перекрытия по металлическим балкам
• Перекрытие по двутавровым металлическим балкам – подготовительные работы
• Монтируем перекрытие монолитное по металлическим балкам
• Подводим итоги

Для устройства прочных перекрытий в возводимых зданиях строители применяют проверенные методы, предусматривающие использование различных строительных материалов. Повышенный запас прочности обеспечивают профили, изготовленные из стального проката. Сооружаемые на их основе перекрытия по металлическим балкам обеспечивают надежность возводимых конструкций и длительный ресурс эксплуатации. Они превосходят конструкции на базе деревянных брусьев по эксплуатационным показателям и способны воспринимать значительные нагрузки. Рассмотрим их детально.

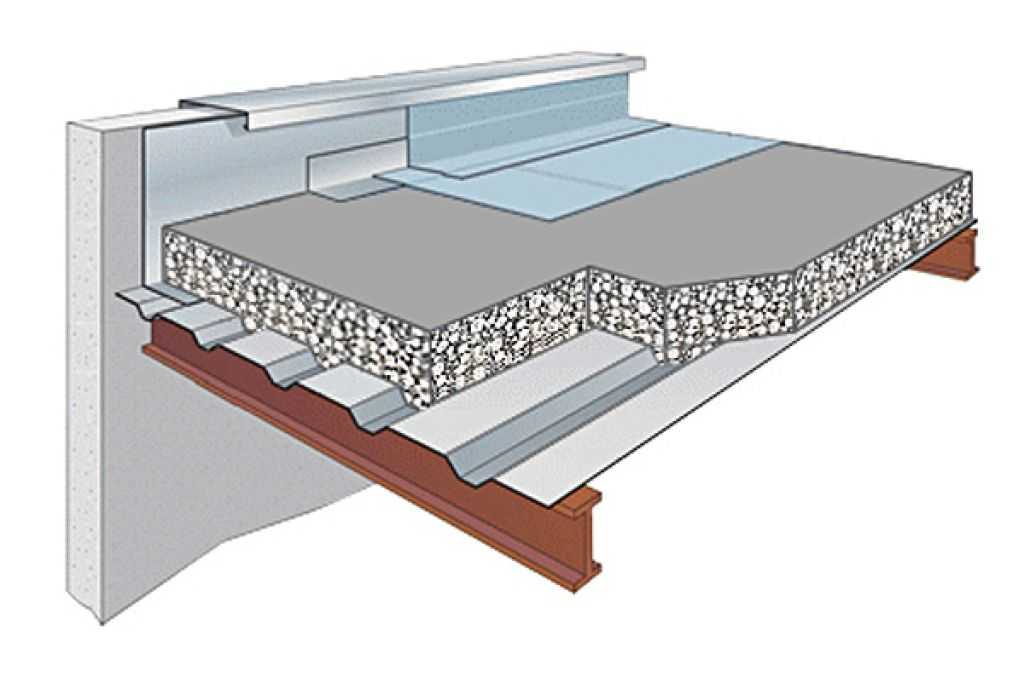

Конструктивные варианты перекрытия по металлическим балкам

На основе стального профиля можно сделать прочное перекрытие, используя различные варианты:

• перекрытие монолитное по металлическим балкам. Формируется путем заливки бетона в опалубку, дополнительно усиливается арматурной решеткой. Это проверенный на практике вариант, отличающийся комплексом преимуществ. Главные плюсы, привлекающие застройщиков – повышенная прочность бесшовной поверхности и отсутствие неровностей;

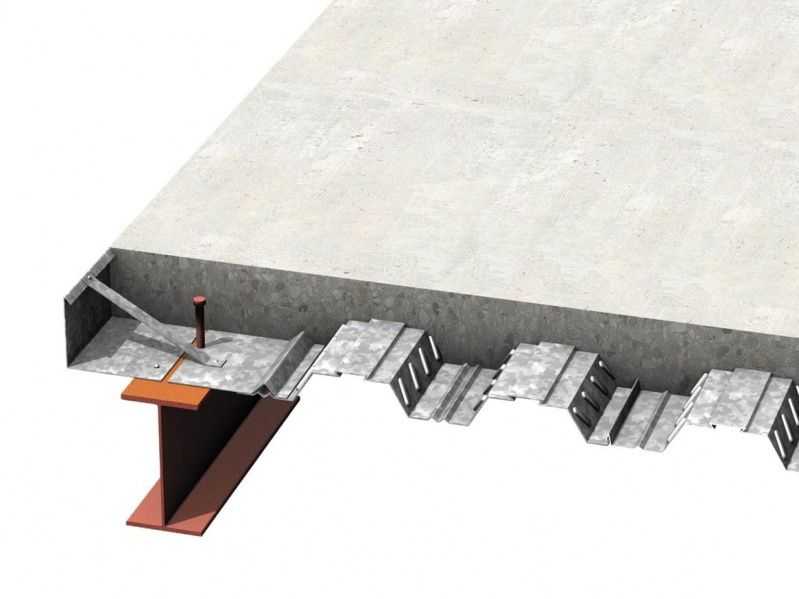

• монолитно-сборную конструкцию. Для ее обустройства применяются блоки из ячеистого бетона, изготовленные на промышленных предприятиях. Они укладываются краями на поверхность стального профиля. Сооружается теплоизолированные опалубка, производится армирование и заливаются бетонным раствором стыковые участки;

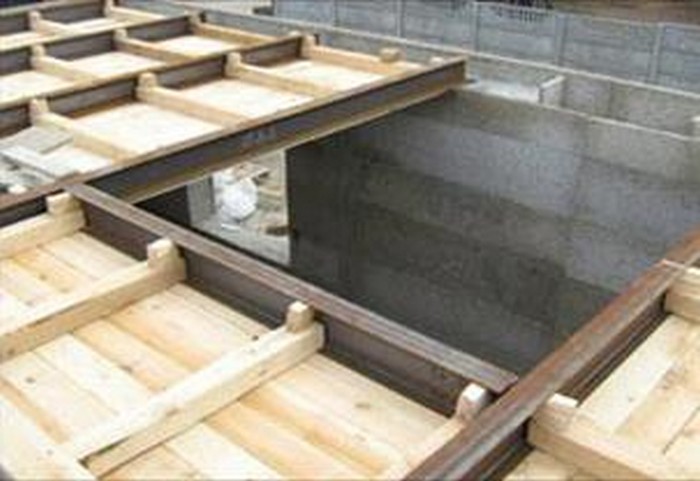

• составную конструкцию из различных материалов. Могут применяться стандартные панели, деревянные доски, плиты. Элементы основы устанавливаются на несущие стальные балки. Для обеспечения комфортных условий эксплуатации важно утеплить и звукоизолировать сформированную поверхность, а также заделать зазоры между элементами.

В зависимости от финансовых возможностей и наличия материалов, застройщики в равной мере используют указанные варианты.

К качеству и прочности перекрытий в здании любой конструкции предъявляются особенно жесткие требования

Применяемые материалы и оборудование

В качестве несущих балок используют различные виды металлического проката:

• двутавр номер 16 или 20;
• швеллер высотой до 20 см;
• уголок, сваренный в силовой каркас.

Для формирования выбранного конструктивного варианта, помимо несущих элементов, потребуются следующие материалы:

• бетонная смесь для формирования цельной основы;
• стандартные блоки из ячеистого бетона для сборно-монолитного варианта;
• строганные доски или готовые бетонные панели для составной конструкции.

Для усиления применяются арматурные прутки, диаметр которых соответствует результатам выполненных расчетов.

Сооружение опалубки потребует применения следующих стройматериалов:

• деревянных щитов или влагостойкой фанеры толщиной 2 см и более;
• полиэтиленовой пленки для гидроизоляции бетонного массива;
• подпорок из металла или древесины, обеспечивающих устойчивость опалубки.

Для разных типов домов используют как перекрытия по металлическим балкам, так и по деревянным, а также железобетонным

Следует также подготовить оборудование:

• бетоносмеситель, ускоряющий процесс приготовления рабочего состава;
• сварочный аппарат, предназначенный для сварки арматурного каркаса.

Специальный инструмент для строительных мероприятий не требуется. Используется набор инструментов, имеющийся в арсенале каждого домашнего умельца.

Достоинства и недостатки перекрытия по металлическим балкам

Конструкция с несущими элементами из стального проката обладает рядом достоинств:

• повышенной надежностью;
• высоким запасом прочности;
• длительным ресурсом эксплуатации;
• увеличенной несущей способностью.

Применяя металлоконструкции из стального профиля можно перекрывать пролеты увеличенных размеров, правильно подобрав номер используемого проката.

[testimonial_view id=»19″]

Наряду с преимуществами, имеются и слабые стороны:

• трудоемкость монтажных работ, связанная с повышенной массой металлоконструкций и необходимостью их транспортировки с помощью специальных устройств;
• необходимость выполнения сложных инженерных расчетов, подтверждающих нагрузочную способность сооружаемых оснований на основе стальных профилей.

К недостаткам также относится подверженность металла воздействию коррозионных процессов, уменьшающих прочность конструкций. Однако с помощью специальных покрытий можно надежно защитить металл, и обеспечить долговечность металлоконструкций на протяжении всего периода эксплуатации здания.

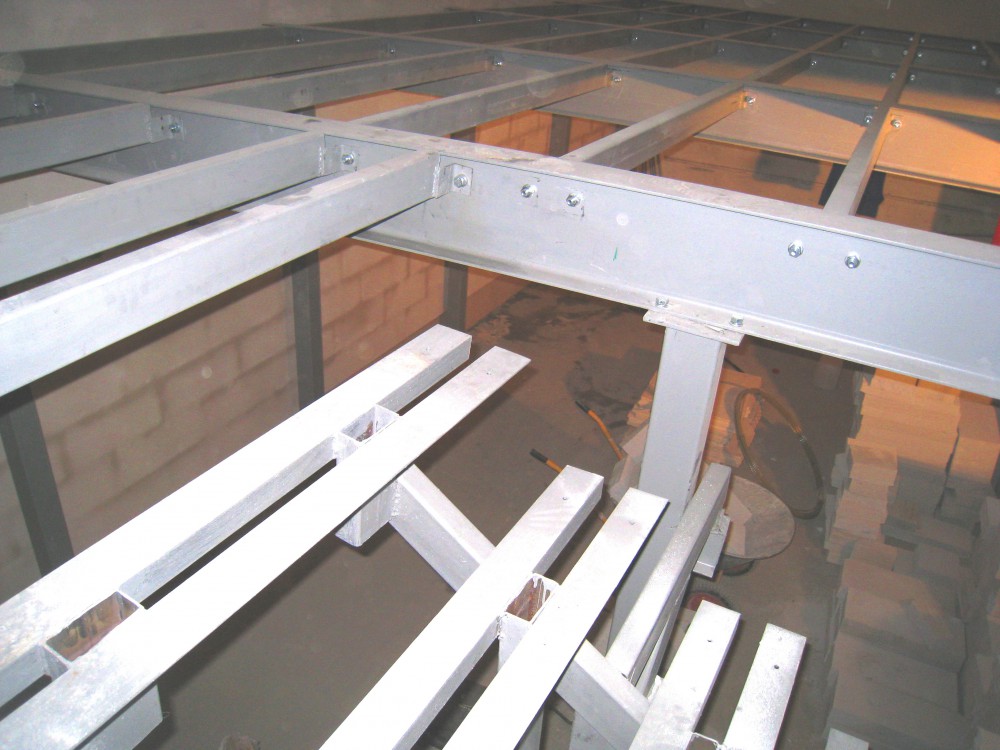

Перекрытия по металлическим балкам очень прочны и надежны

Расчет перекрытия по металлическим балкам

Необходимо ответственно подходить к выполнению расчетов, приняв решение сделать пол или потолок на основе стальных профилей.

При этом необходимо учитывать комплекс факторов:

• общий вес;
• нагрузочную способность;
• площадь формируемой поверхности;
• расстояние между балками;
• ширину пролета.

Выбор подходящего номера металлопроката, соответствующего высоте профиля, осуществляется с учетом воспринимаемой нагрузки.

Несущая способность составляет:

• 0,075 т/м2 – для перекрытий чердачных помещений;
• 0,150 т/м2 – для цокольной основы и межэтажных оснований.

С возрастанием ширины пролета увеличивается высота стальных балок:

• прочность при шестиметровом пролете обеспечивает двутавр № 20 с высотой профиля 200 мм;
• при уменьшенном до 4 м расстоянии между стенами можно использовать двутавр № 16 с высотой 160 мм.

Зная площадь монолитной поверхности, несложно рассчитать потребность в бетоне. Для этого следует умножить площадь на высоту бетонного массива. Имея чертеж арматурной решетки можно вычислить потребность в стальных прутках для усиления основы. Все расчеты производятся на основании предварительно разработанной проектной документации или рабочего эскиза.

Однако есть у них и недостаток – они подвержены коррозии

Перекрытие по двутавровым металлическим балкам – подготовительные работы

На подготовительном этапе выполните следующие мероприятия:

1. Определитесь с материалом, который предполагается использовать для изготовления перекрытия помещения, а также изучите последовательность действий.

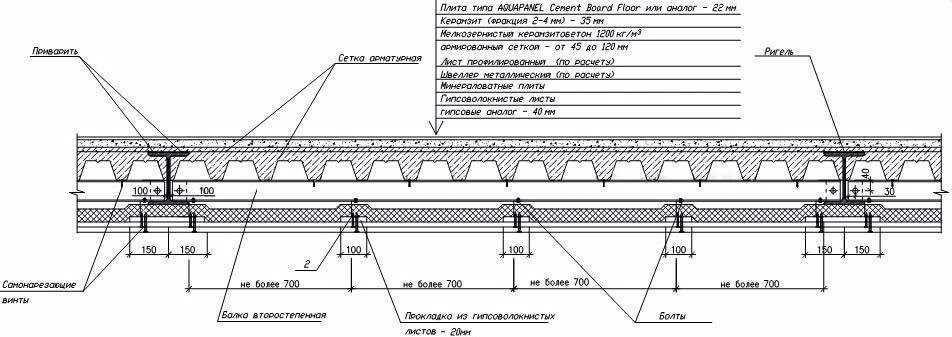

2. Разработайте рабочий чертеж, предоставляющий полную информацию о конструктивных особенностях перекрытия и сортаментах применяемых материалов.
3. Выполните расчеты, подтверждающие прочностные характеристики строительной конструкции и необходимый для длительной эксплуатации запас прочности.
4. Рассчитайте потребность в строительных материалах, оцените объем расходов, а также подготовьте инструменты.

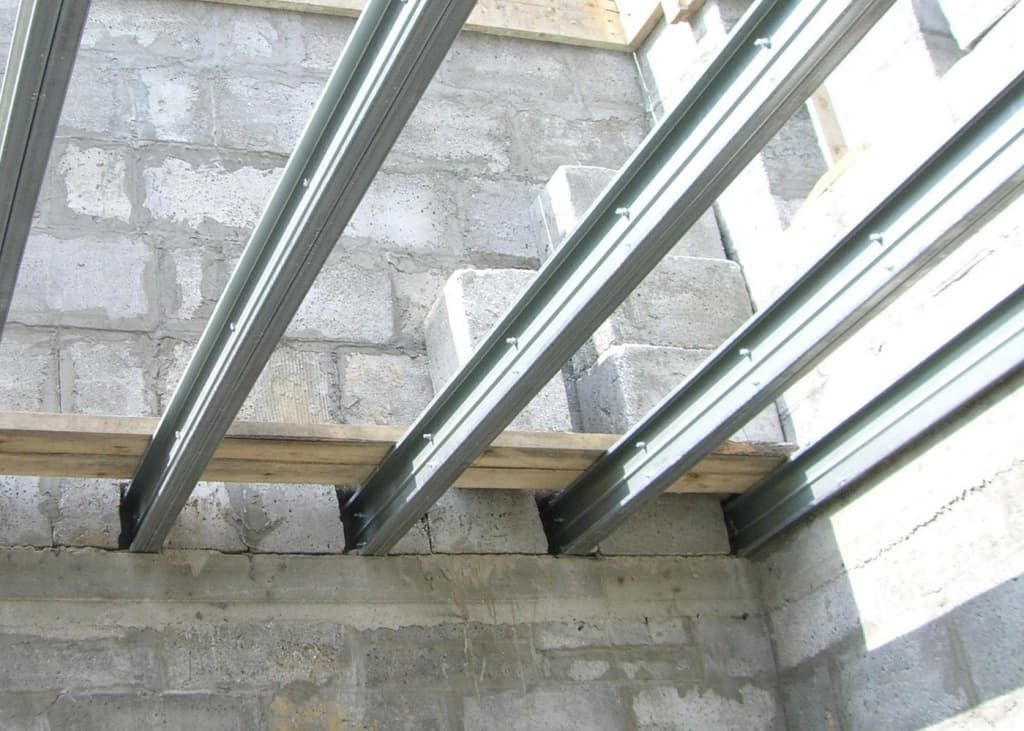

5. Смонтируйте двутавровые балки, соблюдая интервал между опорными элементами, равный 1–2 м и проконтролируйте правильность установки с помощью уровня.
6. Соберите по нижнему уровню двутавра щитовую разборную опалубку, используя ламинированную фанеру или строганные доски, обеспечьте отбортовку высотой 15–20 см.
7. Закрепите деревянные брусья или стальные распорки для обеспечения неподвижности опалубочной конструкции, которая должна выдержать массу бетона.

При монтаже опор устанавливайте деревянные балки по одной штуке на каждый квадратный метр площади, а металлические элементы в 2 раза реже. Применение стоек телескопического типа существенно облегчит работы по фиксации опалубочной конструкции. Закончив подготовительные мероприятия, приступайте к основной работе.

Правильный расчет перекрытия по металлическим балкам очень важен

Монтируем перекрытие монолитное по металлическим балкам

Застройщиков привлекает цельная конструкция, изготовленная из бетона, усиленного арматурной решеткой.

После установки металлических балок, сооружения опалубки и обеспечения ее устойчивости производите работы по формированию монолитной плиты из железобетона по следующему алгоритму:

1. Проверьте отсутствие щелей в деревянной опалубке и, если необходимо, загерметизируйте их.
2. Соберите арматурный каркас, применяя металлические прутки с размером сечения 10–12 мм.
3. Уложите каркас в опалубку, обеспечив постоянный интервал до поверхности будущей бетонной плиты 4–5 см.
4. Залейте бетонную смесь в опалубку и тщательно уплотните бетонный массив с помощью вибратора.
5. Не подвергайте твердеющий раствор нагрузкам на протяжении 4 недель и затем демонтируйте опалубку.

Обратите внимание на размер опорной поверхности по периметру плиты, который должен составлять более 150 мм.

Подводим итоги

Перекрытие по двутавровым металлическим балкам обеспечивает повышенный запас прочности. Важно правильно выполнить расчет перекрытия по металлическим балкам и придерживаться технологических рекомендаций. Квалифицированный совет профессионалов поможет при выполнении работ.

Филонцев Виктор Николаевич

На сайте: Автор и редактор статей на сайте pobetony.ru
Образование и опыт работы: Высшее техническое образование. Опыт работы на различных производствах и стройках — 12 лет, из них 8 лет — за рубежом.
Другие умения и навыки: Имеет 4-ю группу допуска по электробезопасности. Выполнение расчетов с использованием больших массивов данных.
Текущая занятость: Последние 4 года выступает в роли независимого консультанта в ряде строительных компаний.

Металлические балки перекрытия — особенности, преимущества и недостатки

Во время ремонта или строительства частных домов немалую часть времени занимает возведение межэтажных перегородок. Они являются одной из основных частей любой постройки и выполнить работы необходимо очень качественно. Чтобы их собрать можно использовать различные технологии, но, чаще всего, в основе лежат несущие каркасы. В данной статье рассмотрим способы возведения и ремонта, при которых перекрытия опираются на металлические балки.

Особенности

В подобных разделяющих этажи плитах важнейшую роль играет каркас, собираемый из металлических составляющих и расчёт возникающих нагрузок. В зависимости от величины нагрузки выбирается вид создаваемой межэтажной перегородки. Они могут быть следующих видов:

• Монолитная, на основе силового каркаса из металла.

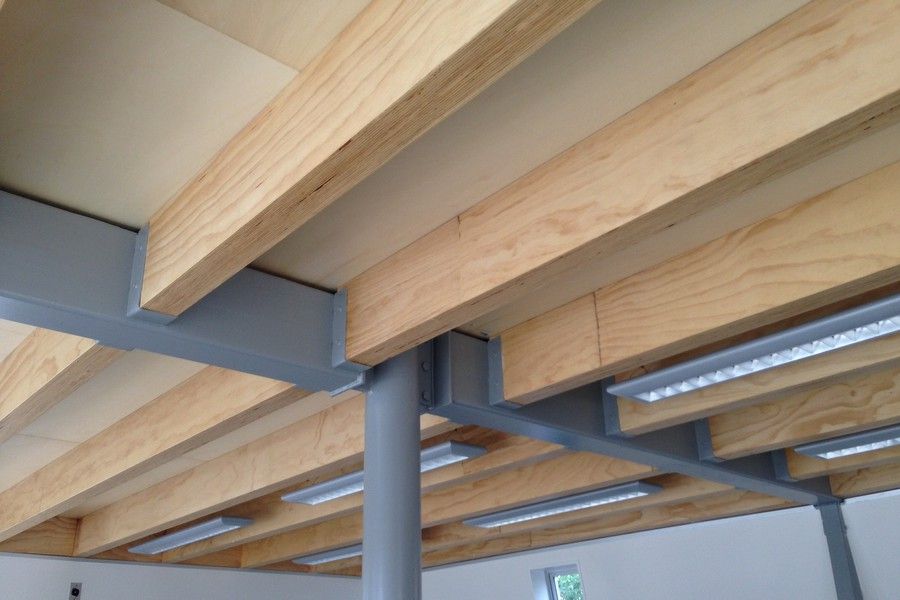

• Деревянное перекрытие по металлическим силовых элементам.
• Железобетонные сборные основания из плит.

Каждая разновидность имеет свои собственные плюсы и минусы. Однако, из всех названных типов деревянные будут как самыми легкими, так и наименее прочными. Если говорить об остальных двух типах, то монолитное основание по балкам из металла будет несколько сложнее собрать, но, оно позволит избежать использования тяжелой подъемной техники. Основания из железобетона будут собираться быстрее, но, использования тяжелого крана не избежать.

Достоинства решения

Металл позволит создать практически не подверженную влиянию внешних факторов несущую основу. Такие каркасы не боятся огня, практически не подвержены воздействию влаги и очень прочны. Кроме того, металлическими деталями можно произвести усиление плит перекрытия в уже построенном здании, хотя, процесс это непростой.

При создании монолитного варианта не потребуется использовать тяжёлую технику для перевозки бетонных панелей – они отливаются прямо на месте. То же самое можно сказать и про межэтажные плиты, сделанные на основе профлиста – сами листы не слишком тяжелые, а бетон заливается уже на месте.

Если же техника есть и разделительная межэтажная плита будет состоять из отдельных железобетонных панелей, то скорость возведения постройки значительно возрастет, по сравнению с монолитными основаниями, но, без техники будет уже не обойтись.

Недостатки

У каждого из названных выше вариантов сооружений есть свои минусы. Так, для монтажа межэтажных перегородок из железобетонных элементов понадобится привлекать строительную технику в виде подъемного крана. Собирая монолитное перекрытие по металлическим балкам необходимо тщательно рассчитать и спроектировать все узлы конструкции, что не получится сделать без привлечения специалистов.

Кроме того, понадобится и опалубка, а также техника, которая обеспечит доставку и заливку бетона. При этом, потребуется создать специальный арматурный каркас, который будет отвечать за прочность создаваемой панели – без квалифицированного сварщика тут не обойтись и все это, приводит к увеличению расходов на строительство.

Собирая перекрытие при помощи металлической балки и досок нужно понимать, что такая конструкция будет менее надежной, чем железобетонные панели или же монолит. При этом, дерево становится потенциальным источником пожарной опасности.

Немаловажным моментом будет и вес всей создаваемой конструкции. Стены должны выдержать подобную нагрузку и расчёты опять же придется доверить специалисту, чтобы избежать ошибок, так как от этого будет зависеть ваша жизнь и прочность всей постройки.

Этот момент будет особенно важен тогда, когда производится усиление перекрытий балками, так как работы производятся снизу и опорой для устанавливаемых деталей станут стены. В них придется подготовить специальные проемы, в которые будут вставлены концы несущих деталей и обеспечить после монтажа гидро и теплоизоляцию опорных площадок.

Как производится монтаж

Наливные бетонные конструкции создаются в несколько этапов: подготовка стен, укладка несущих частей каркаса, установка опалубки или укладка профлиста, выполняющего эту роль, а последним этапом станет заливка бетона.  После заливки, требуется от трех до шести недель на то, чтобы залитое основание высохло.

Сборное железобетонное основание чаще всего монтируется по двутавровым металлическим балкам и заключается в монтаже силовых элементов, с предшествующей подготовкой стен и укладки плит. Бетонные панели устанавливаются таким образом, чтобы их нижняя плоскость опиралась на широкую часть силовых деталей каркаса. В такой конструкции потребуется дополнительная звуко и теплоизоляция.

Если осуществляется усиление перекрытий, необходимо произвести расчёт габаритов, а также несущей способности монтируемых элементов и опорных площадок – они должны будут выдержать увеличенную нагрузку, так как подобные работы производятся в тех случаях, когда необходимо укрепить существующие перекрытия по причине возросшей нагрузки или ослабления имеющихся несущих элементов.

Все перечисленные способы обустройства и усиления перекрытий весьма сложны в исполнении. Если у вас нет специального опыта и строительных навыков, браться за подобную работу не стоит – лучше доверить все операции подготовленной строительной бригаде. Кроме того, без привлечения помощников все равно будет не обойтись – даже в случае с конструкциями, собранными из балок и дерева, вес отдельных элементов не позволит выполнить их монтаж самостоятельно.

Перекрытие по металлическим балкам — МонолитАртСтрой

Перекрытие по металлическим балкам способно воспринимать большие разнонаправленные нагрузки, обеспечивая надежность и длительные сроки эксплуатации строения. Оно может быть использовано как цокольное, чердачное и межэтажное перекрытие.

Монолитные перекрытия по металлическим балкам

Основу данной конструкции составляют металлические балки, опирающиеся на несущие стены и колонны дома. Балки располагаются вдоль или поперек помещения, или в обоих направлениях с небольшим шагом (не более 2,5 метров). На них путем заливки бетонного раствора формируется железобетонная конструкция, которая является потолком для нижнего уровня и полом для верхнего.

Наиболее часто применяются следующие профили:

• двутавры,
• швеллеры,
• квадратные трубы.

Самым универсальным в небольших частных домах считается металлический профиль в форме буквы «П», т.е. швеллер. Двутавровая модель, напоминающая в проекции букву «Н», жестче и прочнее швеллера. Поэтому для тяжелых перекрытий в многоэтажном доме, испытывающих значительные нагрузки, предпочтительней укладывать двутавровую балку.

Металлопрокат в виде квадратных труб, стальных уголков применяется как часть основания для формирования идеально точной и ровной геометрической формы. Он также используется в качестве самостоятельного несущего элемента, когда нужно залить монолитное перекрытие в легких постройках небольшой площади.

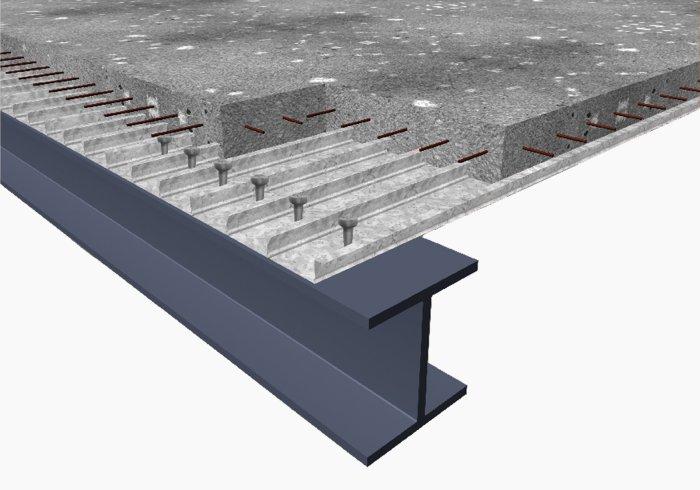

Монолитное перекрытие по двутавровым балкам

В случаях, когда согласно расчетам перекрытие будет испытывать существенные вертикальные и горизонтальные нагрузки, обустройство выполняется по стальным двутавровым балкам.

Прокат в виде двутавра позволяет перекрывать большие пролеты (до 20 метров длиной). Для динамичного распределения нагрузок при увеличении ширины пролета увеличивается и высота стальных балок. Наиболее востребованным является двутавр 14, 16, 20 размера.

Опорами для двутавра являются несущие стены или колонны. Стальные балки укладывают с шагом 1-2,5 метра так, чтобы они заходили на стену более чем на 20 см.

В случаях, когда есть необходимость стыковки двутавров (при больших габаритах помещения), это делается сваркой или с помощью специальных крепежных деталей — фланцев.

Как заливают перекрытия

В упрощенном виде процесс обустройства перекрытия можно представить так. На заранее выполненную армированную железобетонную перемычку (армопояс) укладываются металлические балки. Железобетонное основание может быть обустроено как:

• монолитная плита. В качестве опор выступают металлические балки, на них возводится опалубка, точно повторяющая нужную геометрическую форму перекрытия, выполняются работы по армированию. После заливки бетонного раствора получается единая железобетонная конструкция. Таким способом заливают тонкие перекрытия без потери несущей способности;
• монолитно-сборное перекрытие. В этом случае на несущие металлические профили укладываются блоки из ячеистого бетона или железобетонные панели. Выполняется армирование, затем стыковые участки заливаются бетонной смесью.

Некоторые особенности перекрытий с металлическими несущими

Любой металл подвержен воздействию коррозийных процессов. Поэтому чтобы предотвратить разрушение металлических оснований требуется проведение дополнительных работ по специальной обработке металлоконструкций антикоррозионными растворами.

Двутавры, швеллеры, уголки и трубы из металла также характеризуются невысокими теплоизоляционными и звукоизоляционными параметрами. Чтобы избежать этих недостатков, концы деталей оборачивают войлоком, наглухо фиксируют в стены бетонным раствором.

Почему монолитное балочное перекрытие должны заливать профессионалы

д. Колодищи
Минский район

---

Срок реализации
12 дней

Посмотреть все работы

Во-первых, необходимо выполнение ряда инженерных расчетов, подтверждающих несущую способность сооружаемой конструкции. Все работы по обустройству должны вестись согласно расчетам, замена металлических балок или использование бетонного раствора с иными характеристиками не допускается!

Вторым моментом является сложность монтажных работ. Это связано со значительным весом металлических деталей: транспортировка и установка металлических балок требует применения специальной техники.

При заливке бетонной смеси желательно использовать профессиональную опалубку (кап лок). Она позволяет в короткие сроки возводить идеально ровные поверхности любой конфигурации без зазоров и швов.

Доверять строительство важных несущих элементов стоит только опытным профессионалам, т.к. только качественно проведенный монтаж исключает возникновение деформационных дефектов при дальнейшей эксплуатации дома.

Компания «МонолитАртСтрой» специализируется на всех видах бетонных работ любой сложности. Профессиональная строительная бригада может залить монолитное перекрытие в Минске и Минской области в кратчайшие сроки при точном следовании всем требованиям технологического процесса.

Подробный отчет на каждом этапе строительства, заключение официального договора и гарантия на выполненные работы позволяют нашим клиентам спокойно заниматься своими делами, а не срываться на стройплощадку для решения возникших проблем.

Заказать монолитное перекрытие по металлическим балкам в «МонолитАртСтрой» очень просто!

Свяжитесь с нами по телефону: +375 29 643 66 06.

Как установить потолок с металлическими стойками | HowToSpecialist

Эта статья о том, как установить потолок с металлическими стойками.  Преимущества стальных шпилек по сравнению с традиционными деревянными шпильками значительны: они имеют меньший вес, идеально прямые и имеют хорошее сопротивление с течением времени. Кроме того, принимая во внимание наш опыт в этой области, мы считаем, что в большинстве случаев каркас из металлических стоек является лучшим выбором. Как бы странно это не звучало, в Западной Европе эта технология используется практически в любом отечественном проекте, так что вы можете себе представить, что недостатков у такого подхода немного.

Тем не менее, мы бы не советовали вам использовать обычные металлические стойки, если вы собираетесь устанавливать тяжелые шкафы, зеркала или люстры; в этом случае вы можете выбрать шпильки из цельного дерева или металлический каркас большей толщины , которые, к сожалению, обходятся дороже. Независимо от вашего выбора, в этой пошаговой статье вы найдете все необходимые инструкции для самостоятельной установки потолка из металлических стоек .

Обрамление потолка с металлическими опорами не составит труда, если вы купите материалы, соответствующие вашим потребностям, и используете правильные методы. Работайте с большой осторожностью и устанавливайте складную лестницу на прочную поверхность, иначе вы рискуете пораниться. Если у вас нет никакого опыта в этой области, лучше доверить этот проект команде квалифицированных специалистов. И последнее, но не менее важное: мы рекомендуем вам ознакомиться с остальными нашими проектами, если вы хотите получить лучшие советы по благоустройству дома.



Материалы

• Металлические шпильки и гусеницы
• Винты
• Аксессуары (металлические скобы для крепления металлических шпилек)
• Наждачная бумага



Инструменты

• Защитные перчатки, защитные очки
• Рулетка
• Столярный карандаш
• Буровая установка с функцией удара
• Электрическая отвертка
• Молоток, ножницы по металлу, лестница



Советы

• Используйте лазерный уровень, чтобы точно выровнять потолок
• Используйте защитные очки и перчатки





 Установка металлического каркаса потолка

Использование лазерного уровня потолочная рама из металлических стоек . Есть несколько вариантов сделать это дело, так что вы можете выбрать наиболее удобный. С одной стороны, вы можете использовать лазерный уровень, который представляет собой наилучший вариант с точки зрения надежности, но это может дорого обойтись самодельщикам. Просто установите лазер прямо, а затем отметьте контурную линию комнаты. Также вы можете использовать водяной уровень, чтобы сделать несколько отметок, а затем провести прямую линию, чтобы нарисовать контур.

С другой стороны, вы можете использовать водяной уровень и делать отметки по углам комнаты. Затем вы должны использовать герметик, чтобы нарисовать направляющие линии вокруг потолка. Более чем очевидно, что этот подход требует больше времени, но он столь же эффективен и требует меньших затрат. Тем не менее, по вашему выбору, просто убедитесь, что линия контура выровнена, чтобы вы могли построить дешевую и простую потолочную раму из металлических стоек .



Установка металлического каркаса гусеницы



После того, как мы нарисовали контур, мы приступили к установке первой металлической дорожки . Всегда следует начинать с самой длинной стены комнаты. Для этого мы просверлили отверстия в металлической направляющей в несущей стене из кирпича.

После этого мы закрепили металлическую направляющую винтами и дюбелями. Если бы мы имели дело с деревянным каркасом, то металлическую гусеницу можно было бы вкрутить прямо в шпильки, без направляющих отверстий. Самый важный аспект – установить направляющую идеально ровно, иначе получится изогнутый потолок.



Вкручивание металлической направляющей



Далее мы продолжили установку металлической направляющей вокруг всех стен, используя ту же технику. Металлическая направляющая должна быть закреплена винтами через каждые 15 дюймов/40 см.

Очень важно надежно закрепить металлическую направляющую в стене, так как она будет поддерживать металлические стойки и, в конечном итоге, гипсокартонный потолок. Для бетонных стен используйте полуторадюймовые шурупы и соответствующие дюбели, а для деревянных стен используйте дюймовые шурупы.



Каркас металлической направляющей, прикрепленный к стене



Вот так должна выглядеть металлическая направляющая после ее крепления винтами.

Обратите внимание, что между металлическими профилями и стеной могут быть небольшие зазоры, если последняя не является идеально прямой, но вам не следует беспокоиться, если зазоры не являются относительно большими (более половины дюйма), в этом случае вам следует сначала выровняйте стену. При закреплении металлической дорожки убедитесь, что вы выбираете только лучшие детали, которые вы можете получить, так как вам не следует выбирать испорченные.



Резка металлической стойки



Следующим шагом является завершение каркаса на самых длинных стенах комнаты путем закрепления остальной части металлической направляющей. Скорее всего, вам придется регулировать длину металлических шпилек, поэтому самое время сделать разрез с помощью рулетки (чтобы отметить нужный размер) и ножниц по металлу.

Разрезы должны быть выполнены как можно точнее, края должны быть прямыми. Используйте защитные перчатки, чтобы не пораниться об острые края.



Соединения потолка с металлическими направляющими



После того, как мы закончили установку металлических направляющих вдоль самых длинных стен, мы продолжили  закрепление остальной части периметра. Обратите внимание, что вокруг углов вы должны установить L-образную металлическую направляющую.

Чтобы создать L-образную металлическую направляющую, мы использовали ножницы по металлу, чтобы обрезать фланцы металлических шпилек. Следовательно, в любом углу комнаты металлические направляющие должны перекрывать друг друга не менее чем на 15 дюймов/40 см; новый кусок металла должен быть помещен в канал установленной металлической дорожки. Используйте винты, чтобы закрепить раму.



Принятие мер по установке металлических стоек



После того, как мы завершили установку металлической направляющей, мы сделали отметки через каждые 15 дюймов/40 см с помощью столярного карандаша и рулетки. Эти метки представляют собой расположение металлических стоек, которые мы установим, чтобы завершить потолочную раму.

Если закрепить шпильки на большем расстоянии, то рискуете получить кривой потолок. Просто соблюдайте эти расстояния, убедитесь, что дорожка выровнена, и вы на пути к созданию отличного потолка из гипсокартона. Убедитесь, что вы делаете отметки на противоположных стенах, начиная с одного направления.





Каркас потолка с металлическими стойками

Установка металлических стоек



На этом изображении показан процесс установки центральной стойки в металлическую направляющую. Обрезая металлические шпильки, убедитесь, что они легко входят в канал, и вам не нужно нажимать на них с силой.

После того, как мы вставили металлические шпильки внутрь каналов, мы прикрепили их к металлическим направляющим с помощью винтов. Кроме того, вы могли заметить, что мы установили изоляцию из минеральной ваты перед обрамлением металлических стоек.

Обратите внимание, что вам необходимо установить два слоя металлических шпилек , один в металлические направляющие, а другой над металлическими направляющими, перпендикулярно предыдущему слою металлических шпилек. Убедитесь, что вы вкручиваете винты, чтобы сделать металлическую стойку жесткой. При использовании лестницы убедитесь, что опорная поверхность прочная, а лестница в хорошем состоянии. Лучше работать в команде, в идеале с сертифицированным специалистом.



Установка скоб с металлическими шпильками



Последний шаг — закрепить всю металлическую раму с помощью металлических скоб . Сначала вы должны вкрутить их в деревянные стойки или в потолочную конструкцию. Затем мы выпрямили фланцы кронштейна и прикрепили их винтами к металлическим шпилькам.

В большинстве случаев кронштейн слишком длинный, поэтому лишний материал приходится срезать ножницами по металлу. Мастера обычно не замечают эту операцию, но мы заверяем вас, что в долгосрочной перспективе у вас не будет проблем с гипсокартонным потолком, если вы закрепите металлический каркас с помощью скоб.



Потолочная рама с металлическими стойками



Потолочная рама с металлическими стойками готова примерно через 3 часа непрерывной работы. Металлические гусеницы и шпильки установлены прочно, поэтому рама идеально ровная, так как мы использовали лазерный уровень.

Обязательно установите металлические стойки через каждые 15–25 дюймов, иначе они не смогут выдержать вес гипсокартона. Помните, что неправильные измерения могут стать решающим фактором между успешным проектом и полным фиаско, поэтому наймите специалиста, если у вас нет опыта в этой области.





Спасибо, что прочитали как установить потолок с металлическими стойками  и мы рекомендуем вам ознакомиться с другими нашими проектами.   Кроме того, не забудьте поделиться нашими проектами с друзьями, используя виджеты социальных сетей.

Каркас потолка с металлическими стойками: плюсы, минусы и другие детали

Являясь группой экспертов по строительству и производству, мы тщательно изучаем и подготавливаем наши материалы. Мы можем получать комиссионные, когда вы покупаете продукты на основе наших рекомендаций по ссылкам.

Каркас потолка с металлическими стойками: плюсы, минусы и другие детали

Источник: dassmetal.com

Потолок может стать источником усугубления ситуации при реконструкции или преобразовании незавершенного жилого помещения в жилое помещение или в случае необходимости опустить потолок в готовой комнате, добавить новую сантехнику или воздуховод. Независимо от того, портит ли это внешний вид вашей дверной обивки, усложняет лепнину или шкафы или вызывает головную боль при попытке выровнять потолок, его исправление может стоить времени и денег, потраченных на то, чтобы ваш проект работал гладко и выглядел великолепно.

Многие подрядчики используют для выполнения этой задачи деревянные элементы каркаса, но металлические стойки могут быть быстрее установлены, с ними проще работать, и для некоторых проектов реконструкции требуется меньше инструментов в ограниченном пространстве.

Что такое металлический каркас?

Компоненты из холодногнутой стали используются при создании конструкционных и ненесущих компонентов каркаса из металлических стоек, которые состоят в основном из стоек и направляющих или швеллеров. Для несущих конструкций используется сталь более высокого калибра.

Металлические стойки часто обрамляются так же, как и деревянные стены, и с таким же расстоянием между ними. Они производятся в различных размерах и калибрах, чтобы удовлетворить любые технические требования. Стальные шпильки обычно крепятся с помощью винтов, а не гвоздей, что устраняет необходимость в компрессоре на рабочей площадке для питания гвоздезабивных пистолетов.

Инструменты, необходимые для обрамления потолка металлическими стойками

Независимо от того, является ли ваш проект новым строительством, превращением старого подвала в жилое помещение или опусканием потолка в уже готовом помещении, вам потребуются одни и те же инструменты. Вот основной список:

• РАРКОВАНИЕ
• 4 ‘ИЛИ 6’ Уровень Карпентера
• Оловянный снимок
• Уровень лазера (купить или арендовать)
• Непроявшевой бури
• C-Clamp Locking Pliers
• Утилиточный нож
• C-Clame Locking Pliers
• .
• Карандаш
• Меловая веревка
• Перчатки и защитные очки

Список основных материалов для потолка с металлическими стойками

Источник: dassmetal.com

В зависимости от сложности проекта вам могут понадобиться дополнительные материалы помимо приведенного здесь списка. Кроме того, вам нужно будет убедиться, что выбранные вами металлические шпильки и швеллеры несут пролеты и выдерживают приложенную к ним нагрузку. Обратитесь к поставщику материалов за полезными советами о том, как прикрепить каналы к потолочной конструкции. Вам понадобится:

• Стальные шпильки – несущие или ненесущие
• Стальная направляющая
• Несущий/мостовой канал
• Швеллер для обрешетки гипсокартона

Новое строительство

При условии, что вы будете использовать стальной каркас со стенами те же материалы. Если вы устанавливаете потолок, стальные опорные швеллеры должны быть закреплены на фермах крыши, стропилах или балках через соединительный швеллер или обычный швеллер, отрезанный по длине. Соединительный канал будет соединяться внизу с обычной дорожкой путем завинчивания через фланец обоих.

Металлические шпильки будут прикреплены перпендикулярно этому каналу, а к ним будет крепиться гипсокартон. Используйте лазерный уровень, чтобы убедиться, что все потолочные стойки находятся на одном уровне со стеной.

Реконструкция: только потолок – без стен

В зависимости от того, есть ли у вас существующие стены для работы, процедуры, которым вы будете следовать, могут незначительно отличаться. Если на месте нет готовых стен, и вы только устанавливаете потолок, вы можете прикрепить металлические стойки непосредственно к балкам, выровнять их, а затем установить гипсокартон на металлические стойки. Этот сценарий самый простой и требует меньшего количества деталей, чем при установке подвесного потолка. Используйте лазерный уровень, чтобы установить линию уровня на существующих стенах для крепления канала.

Реконструкция: Подвесной потолок

Подвесной потолок может быть наиболее сложной установкой, поскольку существующий каркас покрыт штукатуркой или гипсокартоном. Следуйте этим основным шагам для получения профессиональных результатов.

1. Установите линию уровня по периметру помещения. Идеальным методом является использование лазерного уровня.
2. Прикрепите по периметру стандартный швеллер для крепления шпилек с помощью саморезов. Этот канал должен быть прикреплен через свою перемычку к шпилькам за гипсокартоном, а не только в гипсокартон.
3. Установите металлические шпильки внутри канала по периметру с помощью саморезов.
4. Если потребуется промежуточная опора, необходимо будет установить перемычку между потолком и опорным профилем, к которому можно прикрепить шпильки для дополнительной прочности. Промежуточная опора проходит перпендикулярно стойкам.
5. Прикрепите гипсокартон к фланцу потолочных стоек.

Плюсы и минусы обрамления потолка металлическими стойками

Плюсы

• Металлические стойки легче деревянных.
• Стальные шпильки идеально прямые.
• Их можно резать обычными ножницами по металлу
• Не гниют.
• Устойчивы к повреждению термитами.
• Обладают отличной устойчивостью к огню.
• Металлические шпильки работают лучше, чем деревянные, в условиях скручивающих нагрузок землетрясений и других стихийных бедствий.
• Металлические шпильки не нужно обрезать до нужной длины, чтобы сохранить их целостность. Это ускоряет работу, так как вы можете одновременно обрезать несколько элементов, не обращая внимания на то, что каждый стержень будет идеальным.

Минусы

• В зависимости от толщины используемой стали, она может быть дороже, чем древесина.
• Металлический каркас менее энергоэффективен, чем деревянный, и может потребовать дополнительной изоляции.
• Если вы подвешиваете шкафы или другие тяжелые предметы, вам нужно добавить деревянные блоки в этих местах, так как в противном случае винты могут вырваться из металла.

Металлические стойки и потолки | Рынок материалов

без НДС ВКЛ. НДС

• Изоляция

  Изоляционные плиты

  • Доска изоляции пола
  • Стеновая теплоизоляция
  • Доска изоляции крыши
  • Теплоизоляционная плита PIR
  • Теплоизоляционная плита Celotex
  • Изоляционная плита EcoTherm
  • Изоляционная плита Kingspan

  Изоляционные плиты

  • Плита Rockwool RWA45
  • Гибкая плита Rockwool
  • Кнауф ДриТерм Полая плита
  • Изоляционная плита Rockwool
  • Изоляционная плита КНАУФ

  Изоляционные рулоны

  • Рулон изоляции чердака
  • Рулон акустической изоляции
  • Изоляционный рулон КНАУФ

  Тип материала

  • Теплоизоляция
  • Звукоизоляция
  • ПИР-изоляция
  • Утепленный гипсокартон
  • Изоляция минеральной ватой
  • Изоляция из стекловолокна
  • Фенольная изоляция
  • Многослойная изоляция
  • Полистирол Изоляция

  Приложения

  • Изоляция пола
  • Изоляция внутренних стен
  • Изоляция полых стен
  • Изоляция лофта
  • Изоляция крыши
  • Изоляция наружных стен и облицовки
  • Противопожарная защита

  Аксессуары для изоляции

  • Изоляционные ленты
  • Шурупы и крепления для изоляции
  • Паровые барьеры
  • Мембраны

  Вся изоляция

  ЗА ДОПОЛНИТЕЛЬНОЙ ИНФОРМАЦИЕЙ ОБРАЩАЙТЕСЬ:

  support@materialsmarket.

  com

  020 7459 4574

• Гипсокартон и гипсокартон

  Гипсокартон

  • Настенная панель
  • Звукоизоляционный гипсокартон
  • Огнестойкий гипсокартон
  • Влагостойкий гипсокартон
  • Гипсокартон с конической кромкой
  • Кнауф Гипсокартон
  • Синиат Гипсокартон

  Изолированный гипсокартон

  • Утепленный гипсокартон Celotex
  • Утепленный гипсокартон Kingspan
  • Гипсокартон с PIR-изоляцией
  • EPS изолированный гипсокартон

  Металлические опоры и потолки

  • Эластичный бар
  • Металлическая шпилька C
  • Металлическая U-образная дорожка
  • Потолочная система MF
  • Стеновая система Гиплинер
  • Металл я Стад
  • Металлические аксессуары

  Продукты в пакетах

  • Чертополоховая штукатурка
  • Клей для гипсокартона
  • Совместный наполнитель

  Прочие доски

  • Совет HardieBacker
  • Доска Fermacell
  • Цементно-стружечная плита

  Принадлежности для сухой подкладки

  • Ленты для гипсокартона
  • Крепления для гипсокартона
  • Бусины из гипсокартона
  • Клей для гипсокартона

  Весь гипсокартон и гипсокартон

  ЗА ДОПОЛНИТЕЛЬНОЙ ИНФОРМАЦИЕЙ ОБРАЩАЙТЕСЬ:

  support@materialsmarket. com

  020 7459 4574

• Строительные материалы

  Сыпучие материалы

  • Блоки
  • Песок и заполнители
  • Цемент

  Листовые материалы

  • Листы ДВП
  • ДСП
  • Листы фанеры
  • ОСБ плита
  • МДФ доска

  Древесина

  • Кровельная рейка
  • 2×2
  • 3×2
  • 4х2
  • 5×2
  • 6×2
  • 7×2
  • 8×2

  Строительные аксессуары

  • Настенные стяжки
  • Шурупы по дереву
  • Герметики, клеи и пены

  Все строительные материалы

  ЗА ДОПОЛНИТЕЛЬНОЙ ИНФОРМАЦИЕЙ ОБРАЩАЙТЕСЬ:

  [email protected]

  020 74594574

• Аксессуары

  Аксессуары для изоляции

  • Изоляционные ленты
  • Шурупы и крепления для изоляции
  • Паровые барьеры
  • Мембраны

  Принадлежности для сухой подкладки

  • Ленты для гипсокартона
  • Крепления для гипсокартона
  • Бусины из гипсокартона
  • Клей для гипсокартона

  Строительные аксессуары

  • Настенные стяжки
  • Шурупы по дереву
  • Герметики, клеи и пены

  Все аксессуары

  ЗА ДОПОЛНИТЕЛЬНОЙ ИНФОРМАЦИЕЙ ОБРАЩАЙТЕСЬ:

  support@materialsmarket. com

  020 7459 4574

• Выбрать по бренду

  Изоляция

  • Актис
  • АРК
  • Целотекс
  • ЭкоТерм
  • ИКО
  • Кончено
  • Кингспан
  • Кнауф Инсулейшн
  • Ректик
  • Роквул
  • Суперфольга
  • Супергласс
  • TLX
  • Экстратерм
  • ЮБС

  Гипсокартон и гипсокартон

  • Британский гипс
  • Фермаселл
  • Джеймс Харди
  • Кнауф Гипсокартон
  • Синиат

  Строительные материалы

  • Селкон
  • Термалит
  • Тайвек

  ЗА ДОПОЛНИТЕЛЬНОЙ ИНФОРМАЦИЕЙ ОБРАЩАЙТЕСЬ:

  020 74594574

  [email protected]

Закрыть
• • • Посмотреть все Изоляция
    • • • Просмотреть все изоляционные плиты
        • Доска изоляции пола
        • Теплоизоляционная плита PIR
        • Стеновая теплоизоляция
        • Доска изоляции крыши
        • Изоляционная плита EcoTherm
        • Теплоизоляционная плита Celotex
        • Изоляционная плита Kingspan
      • • Просмотреть все изоляционные плиты
        • Изоляционная плита КНАУФ
        • Гибкая плита Rockwool
        • Изоляционная плита Rockwool
        • Кнауф ДриТерм Полая плита
        • Плита Rockwool RWA45
      • • Посмотреть все Изоляционные рулоны
        • Изоляционный рулон КНАУФ
        • Рулон акустической изоляции
        • Рулон изоляции чердака
      • • Просмотреть все типы материалов
        • Фенольная изоляция
        • Звукоизоляция
        • Изоляция из стекловолокна
        • Многослойная изоляция
        • Изоляция из экструдированного полистирола
        • Изоляция минеральной ватой
        • ПИР-изоляция
        • Утепленный гипсокартон
        • Полистирол Изоляция
        • Теплоизоляция
      • • Просмотреть все приложения
        • Изоляция полых стен
        • Изоляция наружных стен и облицовки
        • Изоляция внутренних стен
        • Противопожарная защита
        • Изоляция крыши
        • Изоляция пола
        • Изоляция лофта
      • • Посмотреть все аксессуары для изоляции
        • Паровые барьеры
        • Шурупы и крепления для изоляции
        • Изоляционные ленты
        • Мембраны
• • • Просмотреть все Гипсокартон и гипсокартон
    • • • Посмотреть все Гипсокартон
        • Настенная панель
        • Гипсокартон с конической кромкой
        • Синиат Гипсокартон
        • Огнестойкий гипсокартон
        • Влагостойкий гипсокартон
        • Звукоизоляционный гипсокартон
        • Кнауф Гипсокартон
      • • Посмотреть все Утепленный гипсокартон
        • Утепленный гипсокартон Kingspan
        • EPS изолированный гипсокартон
        • Гипсокартон с PIR-изоляцией
        • Изолированный гипсокартон XPS
        • Утепленный гипсокартон Celotex
      • • Посмотреть все металлические стойки и потолки
        • Эластичный бар
        • Металлическая U-образная дорожка
        • Стеновая система Гиплинер
        • Металлическая шпилька C
        • Металл я Стад
        • Металлические аксессуары
        • Потолочная система MF
      • • Просмотреть все продукты в мешках
        • Клей для гипсокартона
        • Совместный наполнитель
        • Чертополоховая штукатурка
      • • Просмотреть все другие доски
        • Совет HardieBacker
        • Доска Fermacell
        • Цементно-стружечная плита
      • • Посмотреть все аксессуары для сухой подкладки
        • Клей для гипсокартона
        • Крепления для гипсокартона
        • Бусины из гипсокартона
        • Ленты для гипсокартона
• • • Просмотреть все строительные материалы
    • • • Просмотреть все сыпучие материалы
        • Цемент
        • Блоки
        • Песок и заполнители
      • • Просмотреть все листовые материалы
        • Листы ДВП
        • Листы фанеры
        • ОСБ плита
        • МДФ доска
        • ДСП
      • • Просмотреть все пиломатериалы
        • 6×2
        • 8×2
        • Кровельная рейка
        • 5×2
        • 7×2
        • 3×2
        • 4х2
        • 2×2
      • • Просмотреть все строительные аксессуары
        • Шурупы по дереву
        • Герметики, клеи и пены
        • Настенные стяжки
• • • Посмотреть все аксессуары
    • • • Посмотреть все аксессуары для изоляции
        • Паровые барьеры
        • Шурупы и крепления для изоляции
        • Изоляционные ленты
        • Мембраны
      • • Посмотреть все аксессуары для сухой подкладки
        • Клей для гипсокартона
        • Крепления для гипсокартона
        • Бусины из гипсокартона
        • Ленты для гипсокартона
      • • Просмотреть все строительные аксессуары
        • Шурупы по дереву
        • Герметики, клеи и пены
        • Настенные стяжки

Дом

Гипсокартон и гипсокартон

Многочисленные преимущества использования металла вместо дерева

Металлические стойки уже давно являются популярным и экономичным решением для перегородок из гипсокартона (хотя они подходят для использования в самых разных областях). Преимущества металлических стоек и гусеничных систем по сравнению с деревянными многочисленны. Вот несколько примеров, чтобы дать вам представление:

• Прочность. Металл не так склонен к деформации или гниению, как древесина, а также не подвержен образованию плесени. Несмотря на то, что металл ржавеет, защита стены из металлических стоек пароизоляцией обеспечит большую долговечность.
• Огнестойкость. Металл является огнеупорным материалом, тогда как древесина легко воспламеняется. Перегородки из металлических стоек, построенные вместе с огнестойким гипсокартоном, обеспечат более высокий уровень противопожарной защиты, чем обычная древесина. (У нас есть огнеупорный гипсокартон от трех основных производителей огнестойкого гипсокартона в Великобритании: Knauf Drywall, British Gypsum и Siniat.)
• Долговечность. Прочность металла не ухудшается со временем, в отличие от древесины, что позволяет конструкции сохранять эффективную и долговременную структурную целостность.
• Устойчивость к вредителям – металл не требует обработки для защиты от термитов и других насекомых.

Металлические каркасные стены

Когда дело доходит до возведения внутренних стен, вы не ошибетесь, выбрав металлический каркас. Наша легкая гипсокартонная система предназначена для изготовления простых в возведении ненесущих стен и перегородок.

Metal представляет собой простое в установке, огнестойкое решение, которое работает в сочетании со стандартными и высококачественными гипсокартонными плитами (такими как British Gypsum, Knauf и т. д.) при возведении каркасных стен. Шпильки нарезаются на куски длиной от 2,4 м до 4,2 м с шагом 600 мм. Это необходимо для разной высоты перегородок.

Перегородки из металлических стоек являются наиболее распространенной формой стен из стоек, особенно в коммерческом секторе. Металлические каркасные стены используются в самых разных строительных проектах, как правило, в качестве новой перегородки в существующей конструкции. Однако могут быть области, где использование и деревянные и металлические шпильки — хорошая идея; например, когда вы прикрепляете электрические коробки между стойками и дверными рамами.

Каковы основные компоненты металлической каркасной стены?

Теперь, когда мы перейдем к особенностям стен с металлическими стойками, вы заметите, насколько они отличаются от деревянных каркасов. Есть небольшие отличия в каркасе из металлических стоек по сравнению с системой деревянного каркаса, но все они работают по одним и тем же принципам. Основное различие между деревянными и металлическими стойками заключается в том, что металлические стойки требуют нескольких дополнительных деталей для завершения сборки рамы.

Ниже перечислены центральные компоненты стены из металлических стоек:

• С-образные стойки: Эти металлические С-образные профили являются основными металлическими стойками в стене и вставляются с усилием в канал стены перед креплением винтами.
• Швеллеры: они играют ту же конструктивную роль, что и плиты пола, используемые в деревянном каркасе, — швеллеры предназначены для фиксации вертикальных стоек вдоль основания стены.
• I Шпильки: Преимущество этих шпилек заключается в том, что они позволяют увеличить высоту перегородки при сохранении той же ширины перегородки.
• Эластичные стержни: эти стержни оптимизируют звуковые характеристики, отделяя потолок из гипсокартона от его основной конструкции, создавая «плавающий потолок», который снижает проникновение воздушного шума.
• U-образные шпильки: U-образная направляющая специально предназначена для установки в полы или потолки для создания прочного корпуса для C-шпилек.

На нашем сайте есть категория, посвященная каждому из этих компонентов (и всем нашим строительным материалам), если вам потребуется дополнительная информация.

Часто задаваемые вопросы о металлических шпильках

В чем разница между металлической шпилькой и металлической гусеницей?

Шпильки и направляющие являются двумя наиболее важными компонентами стального потолка или каркаса стен. Без этих двух вся сборка была бы невозможна. Гусеница служит как верхней, так и нижней пластинами конструкции; создание канала, в котором можно закрепить C-шпильки. Эти двое женятся, чтобы убедиться, что сборка работает правильно.

Как установить металлическую U-образную направляющую?

Одной из ключевых особенностей U Track является то, что он легкий и, следовательно, простой в обращении и установке. U-Track должен быть установлен как на полу, так и на потолке, где вы строите облицовку стен. Обычно используется стандартная направляющая на потолке и глубокая направляющая на полу, поэтому их иногда называют верхней и нижней направляющими.

1. Во-первых, убедитесь, что направляющие на полу и на потолке выровнены друг с другом
2. Сначала необходимо отметить области мелом, чтобы убедиться, что они расположены правильно
3. Затем прикрепите стальные гусеницы к бетону с помощью шурупов с шестигранной головкой
4. Шуруп должен пройти сквозь металл и вонзиться в бетон – используйте для этого перфоратор каждой длины с началом следующей
5. После того, как направляющая установлена, вы можете установить металлическую С-образную стойку с помощью фрикционной посадки, а затем привинтить
6. Затем вы можете закрепить гипсокартон и заполнить пространство звукоизоляцией

Дополнительные принадлежности и шурупы для гипсокартона, используемые в этом процессе, см.
