Компания Элесет – производит переключатели ПТРЛ для силовых трансформаторов типа ТМ, ТМФ, ТМГ, ТМЗ и др. Реечные переключатели птрл необходимы для того, чтобы менять напряжение трансформаторов мощностью 251600 КВА. Различаются по типу конструкции и допустимыми максимальными нагрузками. Время изготовления переключателей занимает до 5–ти рабочих дней.

Они различаются по принципу размещения вала, который может быть:

  • смещен к центру переключателя;
  • расположен с краю переключателя.

Вариант второго типа (расположен с краю переключателя) выделяется тем, что при таком положении отсутствует электрическое напряжение на валу. Поэтому нет необходимости использовать переходную бекелитовую трубку и люфты.

Переключатели различаются по типам, которые могут быть:

  • пятиконтактными (одна фаза, применяются при схеме соединения обмоток в "звезду"),
  • шестиконтактными (одна фаза, для схем "треугольник" и реже – в "звезду"),
  • трехконтактными (одна фаза, предназначены для силовых приборов со спецназначением и трехступенчатой регулировкой нагрузки).

Мы производим переключатели и поставляем их по всей России и ближнему зарубежью. Работаем без посредников, поэтому предлагаем сравнительно невысокие цены.

Чтобы сделать заказ, звоните нам по одному из номеров, указанных на сайте. Наши менеджеры с удовольствием помогут вам с выбором подходящего оборудования, ответят на любые вопросы и подробно расскажут, как оформить заявку.

eleset.ru

Устройство реечного переключателя обмоток ПБВ трансформатора

Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

В статье про приемо-сдаточные испытания трансформатора ТМГ11-1600 я рассказывал, что переключение ответвлений обмоток у силового трансформатора осуществляется с помощью переключателя ПТРЛ.

Регулирование ступеней напряжения производится в ручную на стороне высокого напряжения (ВН) в пределах от -5% до +5% (ступенями по 2,5%) от номинального напряжения 6-10 (кВ) без возбуждения (ПБВ), т.е. при обязательном отключении силового трансформатора от сети, причем, как по высокой стороне (ВН), так и по низкой (НН).

Регулирование напряжения по высокой стороне (ВН) позволяет упростить конструкцию переключателя из-за меньших токов по сравнению с обмоткой низкого напряжения (НН). Кроме того, обмотка высокого напряжения (ВН) имеет гораздо больше витков, а значит регулирование напряжения можно осуществлять гораздо точнее.

В основном, переключатели ответвлений выполняют на 3 или 5 ступеней регулирования, среднее положение у которых всегда соответствует номинальному напряжению.

При проведении очередных приемо-сдаточных испытаний у подобного трансформатора, правда чуть меньшей мощности (ТМЗ-630/10У1), у нас не проходили полученные значения омических сопротивлений обмоток ВН постоянному току, т.е. разница в измеренных сопротивлениях между фазами была существенная и значительно превышала норматив в 2%, причем на всех положениях переключателя ПБВ.

ПУЭ, Глава 1.8, п.1.8.16.4 и ПТЭЭП, Приложение 3, п.2.5:

РД 34.45-51.300-97 «Объем и Нормы испытаний электрооборудования», 6-ое издание, п.6.8:

В связи с этим было решено слить масло, вскрыть крышку трансформатора и проверить контакты в переключателе ПБВ. Вот я и решил заодно показать Вам устройство и принцип работы переключателя, как говорится не на словах, а на деле.

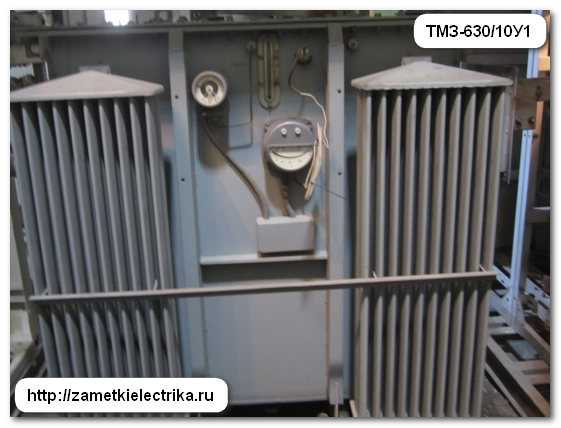

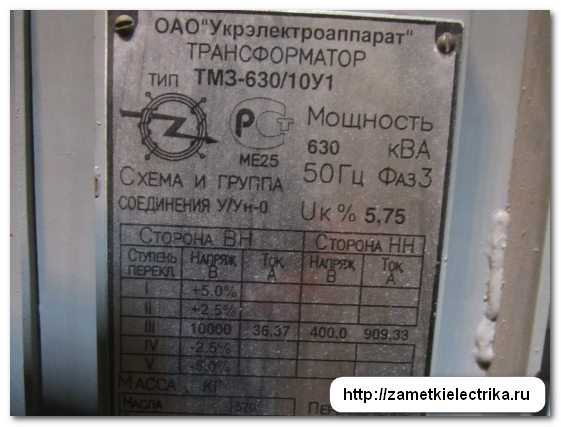

В рассматриваемом трансформаторе ТМЗ-630/10У1 установлен переключатель ПБВ реечного типа.

Помимо переключателей реечного типа, существуют переключатели и барабанного типа, но о них я расскажу Вам как-нибудь в другой раз, по мере подходящего случая.

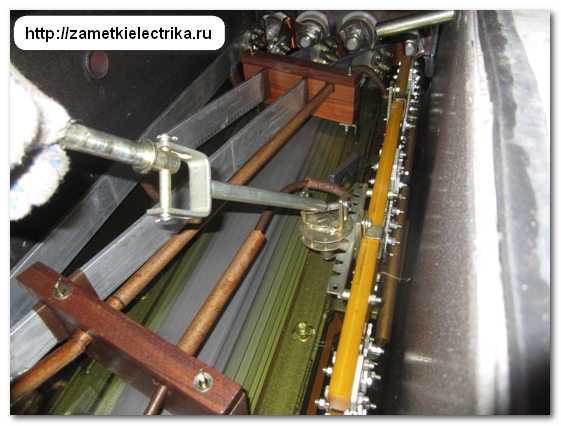

Реечный переключатель расположен внутри трансформатора (в масле) прямо под крышкой бака, а его рукоятка выведена наружу.

Как я и говорил в начале статьи, переключение ответвлений обмоток происходит по высокой стороне (ВН).

Вот высоковольтные вводы (ВН) трансформатора.

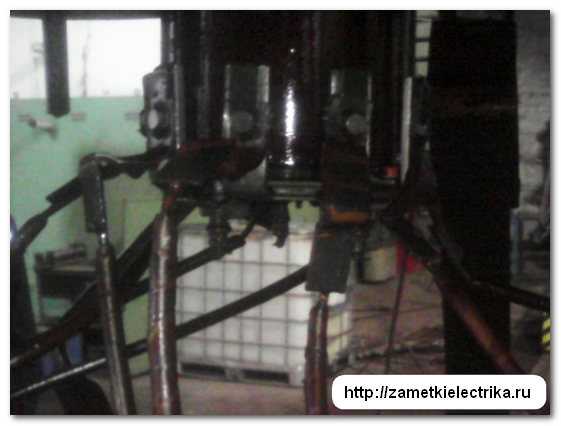

А вот их вид, но уже при слитом масле внутри бака трансформатора.

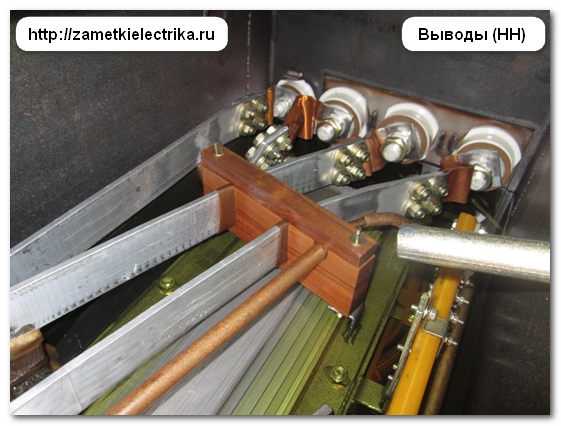

Заодно покажу Вам и низкую сторону (НН).

Мне не удалось найти чертеж конструкции переключателя именно нашего трансформатора ТМЗ-630/10У1. Зато на глаза мне попался чертеж аналогичного (похожего) реечного переключателя ПТРЛ с 6 выводами на каждую фазу.

ПТРЛ расшифровывается, как:

  • П — переключатель
  • Т — трехфазный
  • Р — реечный
  • Л — лимбовый привод

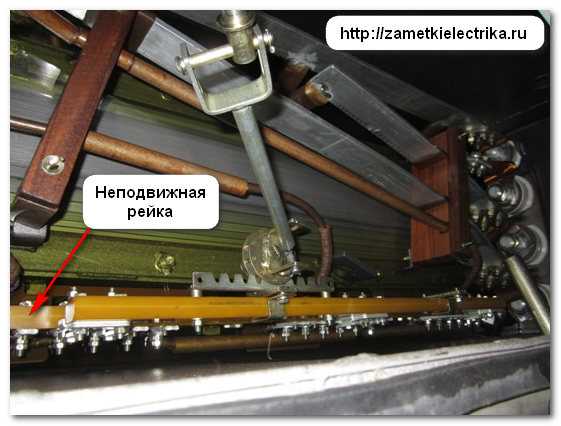

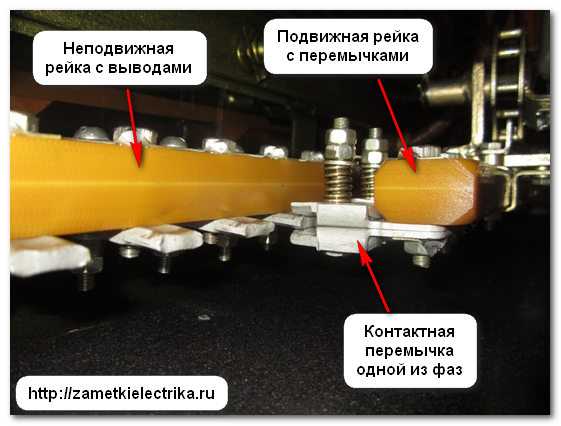

Как видите, конструкция реечного переключателя обмоток ПБВ достаточно простая. На нижней неподвижной рейке установлены 18 выводов (6 на каждую фазу).

К каждому выводу подключено соответствующее ответвление от обмотки, согласно ниже представленной схемы («звезда» без нуля — Y).

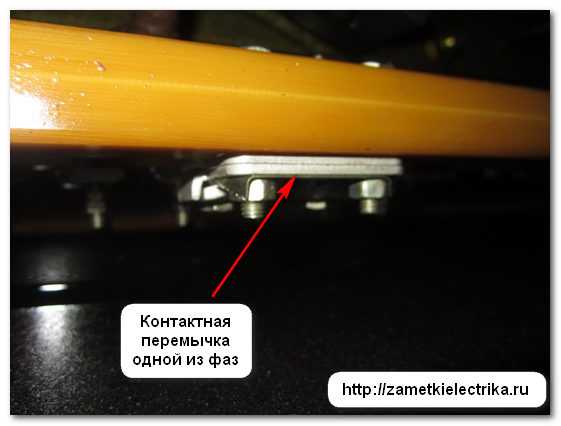

Над неподвижной рейкой расположена подвижная рейка, на которой установлены 3 контактных перемычки (на каждую фазу своя перемычка).

Подвижная рейка соединена с валом ручного привода, при повороте которого она перемещается с определенным шагом через зубчатый сегмент и замыкает своими контактами (перемычками) соответствующие выводы ответвлений обмоток.

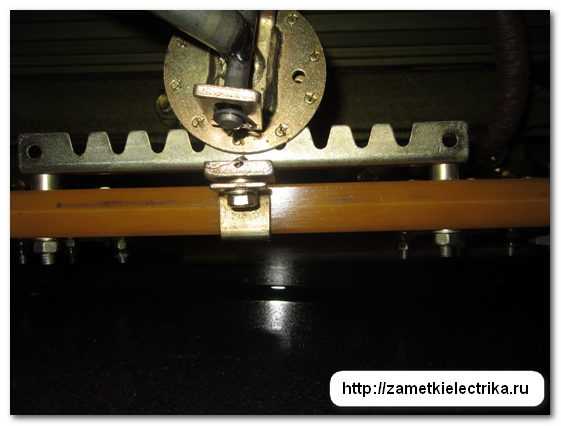

Фиксация положения рукоятки переключателя на определенной ступени осуществляется специальным фиксирующим устройством, расположенным на баке трансформатора.

Вернемся к нашей проблеме, по причине которой омическое сопротивление первичных обмоток постоянному току имели неодинаковые значения и выходили за рамки нормы.

Согласно руководства по эксплуатации реечных переключателей, пружины, прижимающие подвижный контакт (перемычку) должны быть сжаты на 1/3 длины от их разжатого состояния, а винты, сжимающие пружины должны быть законтрагаены. Видимо, со временем длительной эксплуатации гайки немного ослабли и, соответственно, ослаб сам контакт, что и давало разброс параметров по омическому сопротивлению.

В итоге сжимающие пружины и гайки затянули соответствующим образом, после чего все замеры пришли в норму.

Вот такая вот история.

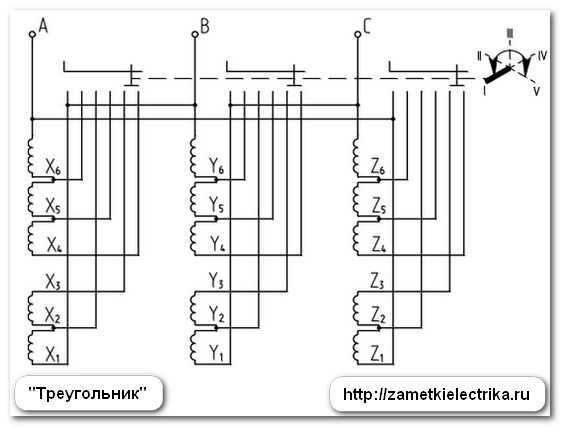

Помимо представленной в статье схемы первичной обмотки «звезда» без нуля (Y), существует и схема «треугольника» (Д), причем переключение обмоток которой осуществляется аналогичным реечным переключателем с 6 выводами на фазу.

Ниже представлено еще две схемы, где переключение обмоток также происходит с помощью реечного переключателя ПТРЛ, но только с 5 выводами на фазу.

Схема соединения ответвлений обмоток по схема «звезда» без нуля (Y):

Схема соединения ответвлений обмоток по схема «звезда» с нулем (Y0):

Теперь Вы представляете себе устройство реечного переключателя и как происходит переключение обмоток трансформатора. Если у Вас напряжение в сети снизилось (увеличилось) меньше (больше) предельно-допустимого значения, то переключив ступени переключателя ПБВ можно привести выходное напряжение силового трансформатора в нормируемое значение.

Принцип работы реечного переключателя ответвлений обмоток у трансформатора более наглядно продемонстрирован в видеоролике.

P.S. На этом, пожалуй, и все. Всем спасибо за внимание.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:


zametkielectrika.ru

СЭТМ, зажимы контактные, ввод трансформатора, ввод вста, переключатель трансформаторный,изолятор ИПТ

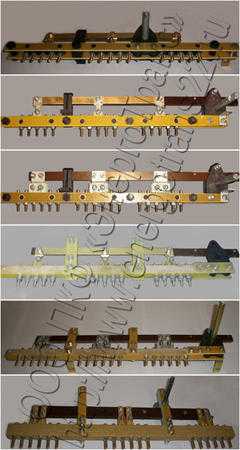

Переключатели ПТРЛ (переключатель трехфазный реечный) предназначаются для трансформаторов мощностью 25...1600 кВА, служат для переключения напряжения трансформаторов.

Переключатель обмоток трансформатора изготавливается в двух исполнениях: переключатель трансформатора со смещенным валом к центру, и переключатель трансформатора с валом находящимся с краю переключателя обмоток трансформатора, в результате чего отсутствует напряжение на валу.

Мы изготавливаем следующие виды переключателеле трансформатора

Переключатель ПТРЛ-5-5А (звезда) для - 25-40 кВА. установочный размер - 514 мм., гдлина - 595 мм.

Переключатель ПТРЛ-5-25А (звезда) для  - 63-250 кВА. установочный размер - 580 мм., длина - 610 мм.

Переключатель ПТРЛ-5-63А (звезда) для  - 25-250 кВА. (посадочный (установочный) размер - 357 мм., габаритный размер (длина) - 588 мм.)

Переключатель ПТРЛ-5-63А с валом, смещенным к центру переключателя для - 25-250 кВА. установочный размер - 490 мм., длина - 520 мм.

Переключатель ПТРЛ-6-63А (треугольник) для  25-250 кВА. установочный размер - 357 мм., длина - 588 мм.

Переключатель ПТРЛ-5-80А (звезда) для - 400-630 кВА. установочный размер - 366 мм., длина - 571 мм.

Переключатель ПТРЛ-6-80А (треугольник) для - 400-630 кВА. установочный размер - 366 мм., длина - 582 мм

Переключатель ПТРЛ-5-160А (звезда) для - 1000-1600 кВА. установочный размер - 265 мм., длина - 645 мм.

Переключатель ПТРЛ-6-160А (треугольник) для  - 1000-1600 кВА. установочный размер - 265 мм., длина - 695 мм.

setm-ek.ru

Переключатель ПТРЛ трансформатора

НПО «ЭнергоКомплект» производит Переключатели ПТРЛ для силовых трансформаторов ТМ, ТМГ, ТМЗ, ТМВМ, ТМФ и др. мощностью от 25 до 1600 кВА.

Переключатели ПТРЛ (переключатель трехфазный реечный) предназначаются для трансформаторов мощностью 25…1600 кВА, служат для переключения напряжения трансформаторов (при отключенной нагрузке — ПБВ).

Переключатели ПТРЛ производятся двух конструкций: переключатель со смещенным валом к центру переключателя, и переключатель с валом расположенным с края переключателя, что обеспечивает отсутствие электрического напряжения на валу, следовательно исключает необходимость применения переходной бакелитовой трубки и исключает люфты.


Материалы применяющиеся для производства переключателей:
— токоведущие контакты — латунь осветленая;

Изоляционные материалы:
— гетинакс;
— стеклотекстолиты и стеклопластики маслостойких марок.

Переключатели изготавливаются пяти-контактные (на одну фазу), для применения при схеме соединения обмоток в «

Звезду» и шести-контактные (на одну фазу), для применения в большей части при схеме соединения обмоток в «Треугольник», и в некоторых случаях при схеме соединения обмоток в «Звезду».

Номинальный ток (Aмпер): 5А
Производитель: НПО "ЭнергоКомплект"

Переключатель ПТРЛ-5-5А (звезда) трансформатора ТМ, ТМГ - производства НПО "ЭнергоКомплект"

Номинальный ток (Aмпер): 25А
Производитель: НПО "ЭнергоКомплект"

Переключатель ПТРЛ-5-25А (звезда) трансформатора ТМ, ТМГ - производства НПО "ЭнергоКомплект"

Номинальный ток (Aмпер): 63А
Производитель: НПО "ЭнергоКомплект"

Переключатель ПТРЛ-5-63А (звезда) трансформатора ТМ, ТМГ - производства НПО "ЭнергоКомплект"


npoenergokom.ru

Переключатели ПТРЛ.

Переключатели ПТРЛ (переключатель трехфазный реечный) предназначаются для трансформаторов мощностью 25... 1600 кВА, служат для переключения напряжения трансформаторов (при отключенной нагрузке - ПБВ).

Материалы применяющиеся для производства переключателей: токоведущие контакты - латунь осветленая; изоляционные материалы: гетинакс, стеклотекстолиты и стеклопластики маслостойких марок.

Переключатели изготавливаются пяти-контактные (на одну фазу), для применения при схеме соединения обмоток в "Звезду" и шести-контактные (на одну фазу), для применения в большей части при схеме соединения обмоток в "Треугольник", и в некоторых случаях при схеме соединения обмоток в "Звезду".

Переключатели применяются на трансформаторы в зависимости от максимального тока нагрузки, а также в соответствии с посадочными и габаритными размерами.

Подробно ознакомиться с техническими характеристиками, конструкцией переключателей ПТРЛ, габаритными, посадочными размерами, применяемостью, указаниями по установке и обслуживанию...







Краткие технические характеристики:

  • ПТРЛ-5-5А (Посадочный размер 514мм, Длина 595мм) Imax= 5А - для трансформаторов мощностью 25-40 кВА;
  • ПТРЛ-5-25А (Посадочный размер 580мм, Длина 610мм) Imax= 25А - для трансформаторов мощностью 63-250 кВА;
  • ПТРЛ-5-63А (Посадочный размер 356мм, Длина 586мм)Imax= 63А - для трансформаторов мощностью 25-250 кВА;
  • ПТРЛ-6-63А (Посадочный размер 356мм, Длина 586мм)Imax= 63А - для трансформаторов мощностью 25-250 кВА;
  • ПТРЛ – 5-63А с валом, смещенным к центру переключателя (Посадочный размер 490мм, Длина 520мм) -  для нестандартных (нетиповых) трансформаторов мощностью 25 – 250 кВА;
  • ПТРЛ-5-80А (Посадочный размер 366мм, Длина 571мм) Imax= 80А - для трансформаторов мощностью 400-630 кВА;
  • ПТРЛ-6-80А (Посадочный размер 366мм, Длина 582мм) Imax= 80А - для трансформаторов мощностью 400-630 кВА;
  • ПТРЛ-5-160А (Посадочный размер 265мм, Длина 645мм) Imax= 160А - для трансформаторов мощностью 1000-1600 кВА;
  • ПТРЛ-6-160А (Посадочный размер 265мм, Длина 695мм) Imax= 160А - для трансформаторов мощностью 1000-1600 кВА;



Примечание: На все виды переключателей предоставляется гарантия.

www.energotrans22.ru

Персональный сайт - Переключатели реечные ПТРЛ

Производство запасных частей и комплектующих для трансформаторов



Переключатели ПТРЛ (переключатель трехфазный реечный) предназначаются для трансформаторов мощностью 25...1600 кВА, служат для переключения напряжения трансформаторов (при отключенной нагрузке - ПБВ).

Переключатели ПТРЛ производятся двух конструкций: переключатель со смещенным валом к центру переключателя, и переключатель с валом расположенным с края переключателя, что обеспечивает отсутствие электрического напряжения на валу, следовательно исключает необходимость применения переходной бакелитовой трубки и исключает люфты.

Материалы применяющиеся для производства переключателей: токоведущие контакты - латунь осветленая; изоляционные материалы: гетинакс, стеклотекстолиты и стеклопластики маслостойких марок.

Переключатели изготавливаются пяти-контактные (на одну фазу), для применения при схеме соединения обмоток в "Звезду" и шести-контактные (на одну фазу), для применения в большей части при схеме соединения обмоток в "Треугольник", и в некоторых случаях при схеме соединения обмоток в "Звезду".

Также переключатели изготавливаются трех-контактные (на одну фазу), для применения в трансформаторах специального назначения с трехступенчатым регулированием нагрузки (пример: бетоногрейные трансформаторы).

Переключатели применяются на трансформаторы в зависимости от максимального тока нагрузки:

  • ПТРЛ-5-63А (с валом смещенным к центру ПТРЛ) Imax= 63А - для трансформаторов мощностью 25-250 кВА;
  • ПТРЛ-5(6)-63А Imax= 63А - для трансформаторов мощностью 25-250 кВА;
  • ПТРЛ-5(6)-80А Imax= 80А - для трансформаторов мощностью 400-630 кВА;
  • ПТРЛ-5-80А (с валом смещенным к центру ПТРЛ) Imax= 80А - для трансформаторов мощностью 400-630 кВА;
  • ПТРЛ-5(6)-160А Imax= 160А - для трансформаторов мощностью 1000-1600 кВА.
