Переход с кирпичной трубы на сэндвич по правилам противопожарной безопасности

Удобный способ ремонта старого кирпичного дымоотводящего канала – замена выводящей трубы из помещения на современный металлический сэндвич. Важно правильно выполнить переход с кирпичной трубы на сэндвич, соблюдая все правила пожарной безопасности.

Содержание

Преимущества сэндвич-трубы для дымохода
Переход на сэндвич-трубу – предварительные работы
Как правильно собрать дымоход?
Варианты выполнения соединения кирпичного дымохода с сэндвич-трубой
- С переходником
- Без переходника

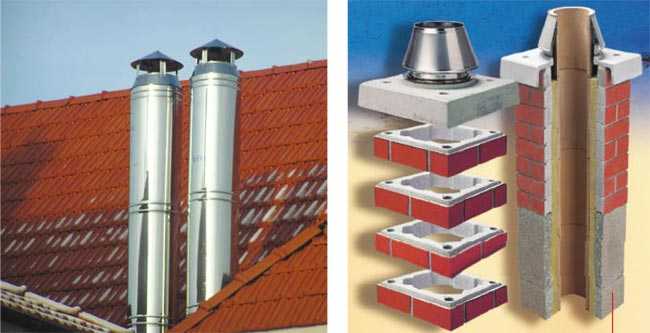

Преимущества сэндвич-трубы для дымохода

Переход с кирпичной трубы на сэндвич является более привлекательным вариантом при ремонте, чем выкладывание нового кирпичного канала.

Сэндвич-труба из нержавейки обладает рядом преимуществ перед кирпичным дымоотводом:

Круглая металлическая труба быстро и равномерно прогревается, обеспечивая эффективную тягу с момента поджигания печи. О кирпичном дымоотводе такого сказать нельзя. Он прогревается медленнее.

Сэндвич из нержавейки не зарастает сажей. В отличие от кирпичной трубы, сэндвич-дымоход не требует ежегодной чистки. Внутренняя поверхность нержавеющей трубы настолько гладкая, что на ней не задерживаются частицы сажи.
Круглое сечение сэндвич-трубы является идеальным для беспрепятственного вывода дыма. В такой трубе не образуются дымовые завихрения по углам, как это бывает в кирпичном канале.
Надежное утепление внутренней части сэндвича предотвращает образование конденсата. При редкой топке (например, в межсезонье) кирпич конденсирует влагу, требуется некоторое время для его просушки. В это время, особенно при ветреной погоде, часть дыма попадает в помещение.
Металлический сэндвич легко установить в любом месте. Его можно вывести не только через крышу, но и через стену дома. Это расширяет возможности для установки печи в нетрадиционной локации.
Установка сэндвич-трубы без особых потерь возможна в жилом доме, без выселения жильцов, в любое время года (при необходимости).
Монтаж прохода через чердак и кровлю облегчается наличием готовых деталей для короба и внешней гидроизоляции трубы.
Дымоотвод из нержавейки легко собрать самостоятельно, без привлечения квалифицированного печника.

К недостаткам сэндвич-трубы можно было бы отнести ее высокую стоимость. Однако это компенсируется простотой монтажа и возможностью сэкономить на привлеченных специалистах.

Обратите внимание! Для дымохода печей, которые топят дровами или углем, требуется качественная нержавейка не менее 1 мм толщиной. Жаростойкость до 1000 градусов.

Добросовестные производители маркируют товар соответствующим образом. Перед покупкой деталей для перехода с кирпичной трубы на сэндвич стоит тщательно изучить сопровождающую документацию.

Переход на сэндвич-трубу – предварительные работы

Замену кирпичной трубы на сэндвич осуществляют на участке вывода дымохода на чердак.

Предварительно следует провести подготовительные работы:

Разобрать часть кирпичного дымохода, которую планируется заменить сэндвич-трубой.
Если по чердаку шел боров, который есть в большинстве домов старой постройки, то его следует разобрать также. При этом новое место вывода трубы на крышу сместится.
Заделать старый проем в кровле.
Оценить новое место вывода трубы и спроектировать будущий дымоотвод. Подсчитать его высоту и необходимые для сборки детали.
Приобрести сэндвич-трубу, переходные элементы, изолирующие детали для проводки через кровлю.

Обратите внимание! При демонтаже кирпичного канала особое внимание следует уделить соблюдению техники безопасности.

Место сброса строительного мусора следует оградить защитной лентой. Если внешнюю часть планируется сбросить целиком, то следует рассчитать траекторию падения. Массивная кирпичная конструкция способна нанести весомый урон кровле или расположенным ниже строениям, предметам, насаждениям.

Кирпичный дымоход (та часть, которую следует разобрать) состоит из фундамента или борова, ствола (часть трубы до кровли), жестяного короба проводки на кровлю, внешней части.

Надсадную часть (участок кирпичной трубы с заслонкой, расположенный до проводки через потолок) разбирать обычно не требуется.

Для перехода на сэндвич-трубу кирпичную кладку делают из огнеупорного (шамотного) кирпича таким образом, чтобы канал постепенно сужался до диаметра нового дымоотвода. Внутреннюю часть кирпичного канала следует тщательно отштукатурить, чтобы минимизировать осаждение сажи.

При установке газового оборудования для отопления или нагрева воды кирпичный дымоход нуждается в гильзовке, т.е монтаже вовнутрь кирпичного канала металлической трубы из нержавейки. Этот прием помогает повысить надежность дымоотвода, минимизировать риск забивания канала сажей, улучшить тягу.

Как правильно собрать дымоход?

Правила противопожарной безопасности при монтаже дымохода предписывают соблюдение определенных норм. Для проводки сэндвич-трубы через деревянные конструкции требуется качественная теплоизоляция металлических частей от деревянных (или любых других горючих).

В случае с готовой металлической трубой есть возможность приобрести готовые конструкции, которые изолируют кровлю от воздействия тепла (проходной узел) и атмосферных осадков (косая накладка и защитный гофро-фланец).

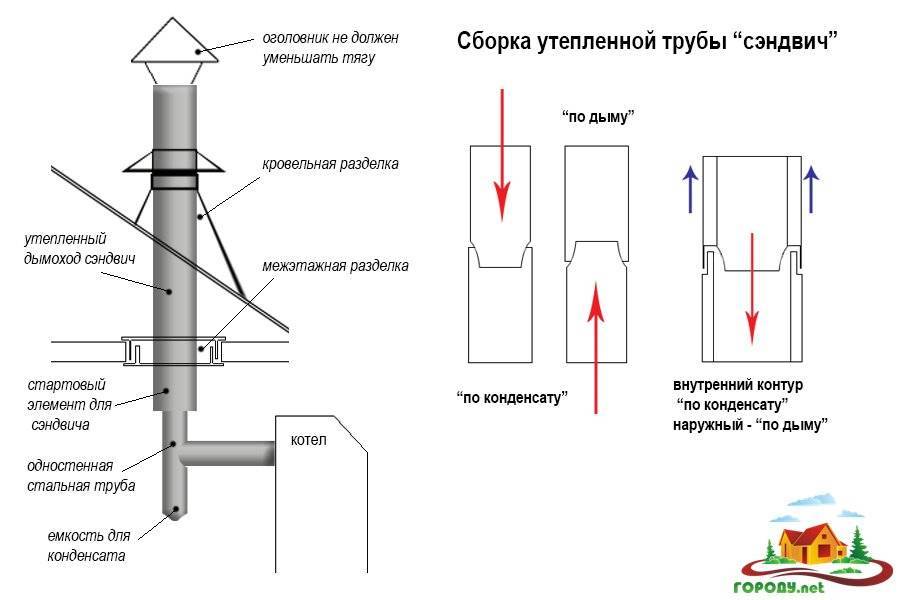

Правила сборки сэндвич части дымохода:

Сборка конструкции осуществляется снизу вверх.
Металлические части вставляют одна в другую по принципу раструбных соединений. Места соединения герметизируют специальным негорючим составом и укрепляют хомутами (специальными зажимами).
На участке проводки трубы через перекрытия не должно быть стыков. Это основополагающее противопожарное правили при сборке конструкции дымоотвода.
Если кровля выполнена их горючего материала, необходимо установить на оголовок трубы искрогаситель. В любом случае необходим защитный колпак.
Для закрепления высокой конструкции использую натяжные тросы.

Общие правила монтажа перехода:

Металлическая часть трубы может быть частично утоплена в кирпичную часть по принципу гильзовки.
Недопустимо уменьшение внутренней части канала или установка механических преград (выступов, арматуры) для прохождения продуктов горения.

Для обеспечения герметичности используют черный печной герметик с устойчивостью до 1500 градусов. Если трубу разбирать не предполагается, то герметиком проходят внутреннюю часть трубы. Если конструкция будет (в перспективе) нуждаться в разборке, то герметизируют только наружный шов. Позже, при разборке, герметик снимают механическим воздействием (разбивают).
Для перехода с квадратной формы на круглое сечение обязательно нужна опорная платформа (квадратная) и патрубок (цилиндр). Лучше, если это цельная конструкция.

Существует несколько вариантов перехода с кирпичного дымохода на сэндвич-трубу. Каждый из них обладает своими преимуществами.

Варианты выполнения соединения кирпичного дымохода с сэндвич-трубой

Соединение кирпичного дымохода с сэндвич-каналом согласно правилам пожарной безопасности должно быть герметичным и хорошо изолированным.

Этот переход можно смонтировать, используя несколько разных приспособлений.

С переходником

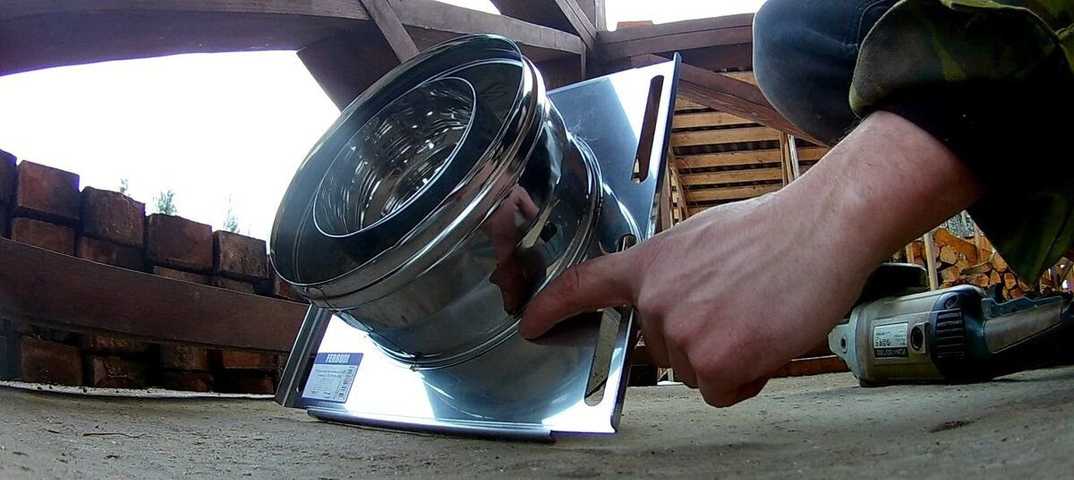

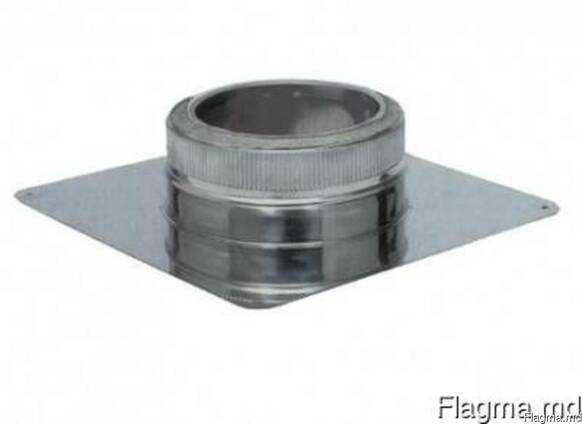

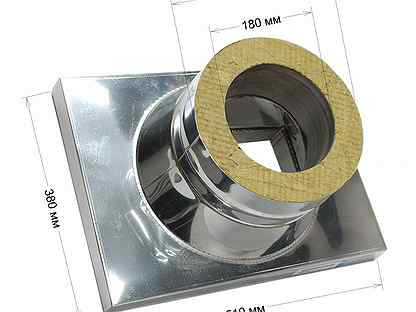

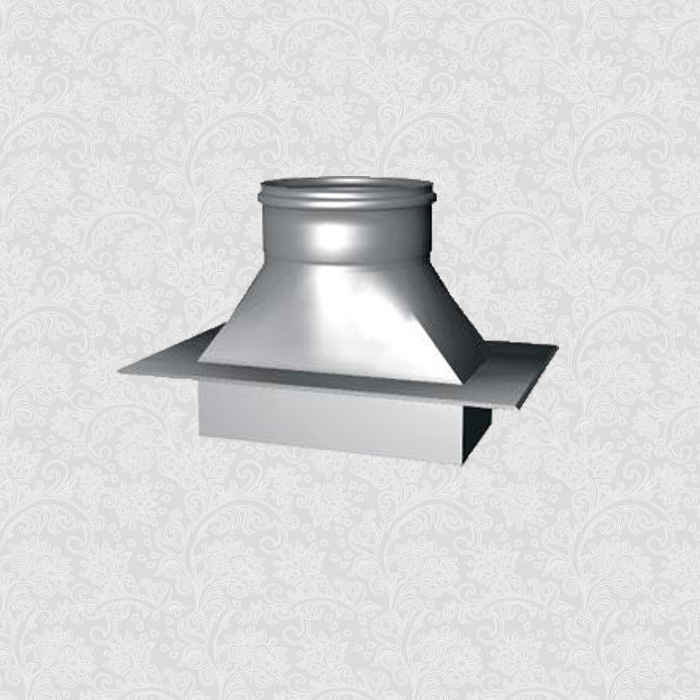

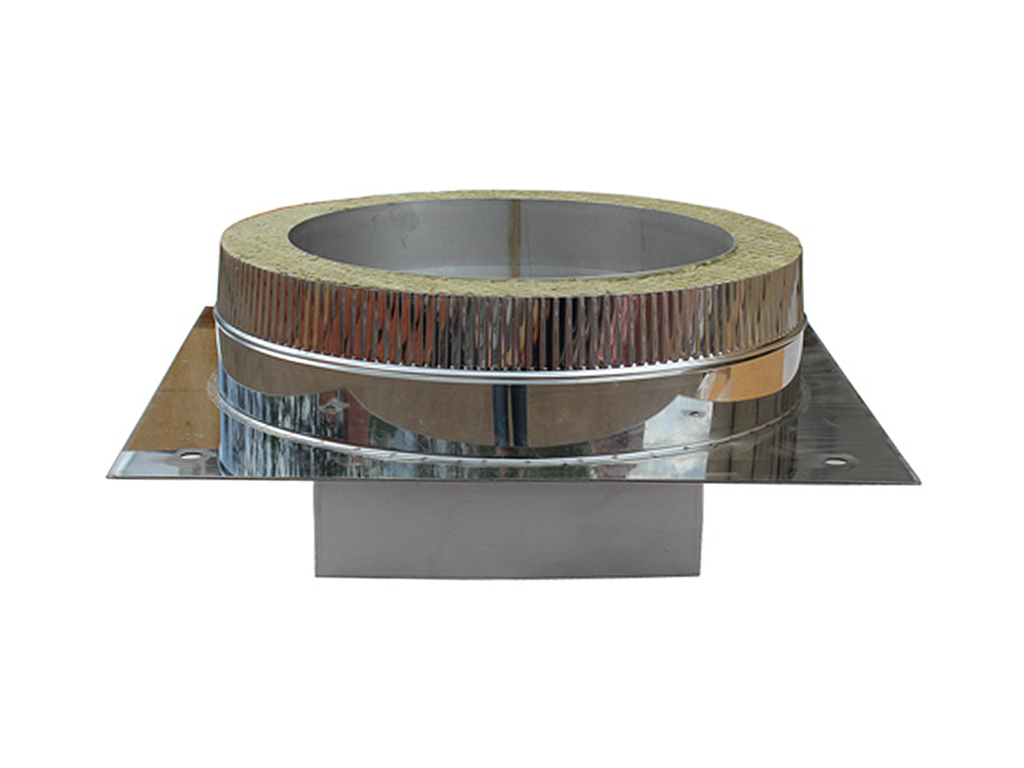

Монтаж перехода с кирпичной трубы на железную, проще всего осуществить при помощи готового металлического переходника. Нижняя часть его квадратная, соответствует стандартным размерам кирпичного канала. Верхняя – круглая, по диаметру сэндвича. Готовый переходник уже заполнен надежным теплоизолятором и соответствует всем правилам и требованиям пожарной безопасности.

Квадратную часть устанавливают на кирпичный отрезок так, чтобы кладка оказалась внутри короба. Оставшиеся зазоры заполняют строительным материалом для кладки

Сэндвич-трубу монтируют сверху, также вставляя ее внутрь переходника. Зазор изолируют герметиком и дополнительно укрепляют стягивающим зажимом.

Без переходника

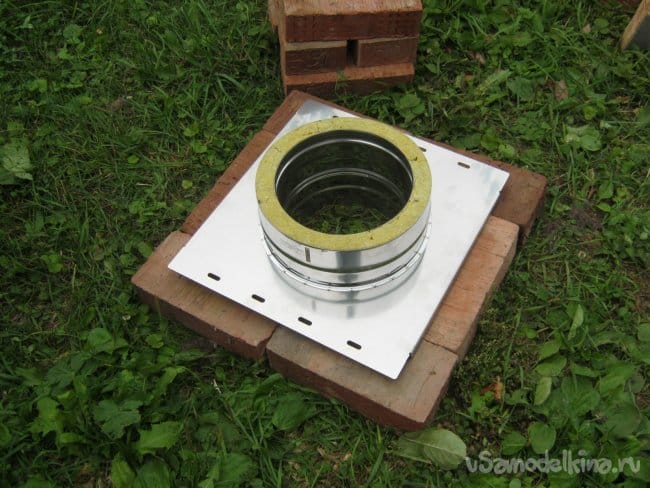

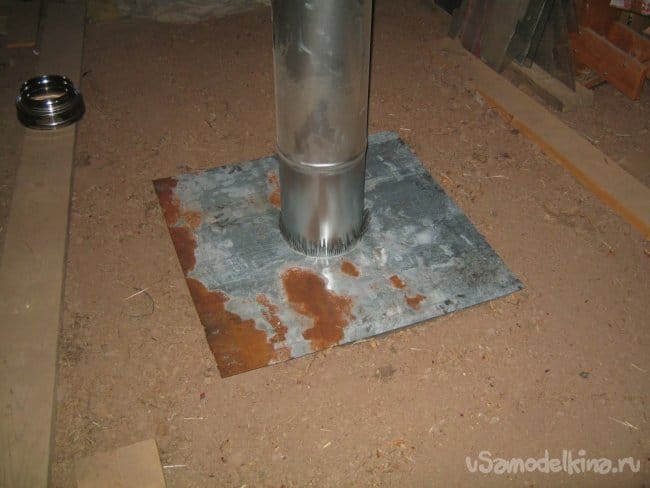

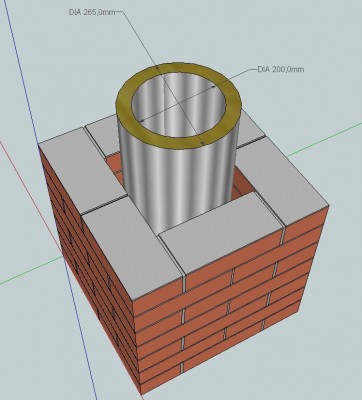

Переход без использования готового переходника осуществляют установкой металлической платформы на кирпичную часть дымохода.

Размеры платформы точно по внешнему краю сечения кирпичного канала.

В центре металлической платформы вырезают отверстие равное внешнему диаметру сэндвич-трубы, в которое ее и вставляют.

Платформу жестко следует закрепить наверху кирпичной кладки. Для этого в металле готовят отверстия под саморезы. В кирпиче, симметрично, штробят отверстия под дюбеля. Перед закреплением платформу промазывают печным герметиком и укладывают на кирпич. Закрепляют саморезами.

Переход с кирпичной трубы на сэндвич.

Есть специальные переходники для подключения сэндвич дымохода к кирпичу и лучше использовать их.

Но, если в распоряжении такого нет, можно устроить этот узел самому.

Далее я хочу показать один из способов подключения которым пользуюсь в своей работе.

Не стану уверять что это лучший из способов, но он вполне рабочий и не дорогой.

Для чего переходить с кирпича на сэндвич дымоход.

Облегчение веса дымохода.
Сендвич дымоход не разрушается выше кровли.
Монтаж сэндвич дымохода гораздо проще кладки кирпичной трубы с соблюдением всех правил.

Облегчение дымовой трубы.

В моей практике это самый частый аргумент при выборе сэндвич дымохода.

На старых дачах фундаменты так себе.

Часто, переделывать фундамент с разборкой полов и пр., хозяева не соглашаются.

В таких случаях, для собственного спокойствия, я стараюсь хоть как то облегчить нагрузку на фундамент.

И самый простой способ сделать всю конструкцию печи легче это использовать сэндвич дымоход.

Дымовая труба выше кровли.

Многие из нас видели рассыпающиеся кирпичные трубы над кровлями.

Разрушающаяся над кровлей дымовая труба.

Физика разрушения кирпича на трубе.

Вода пропитывает кирпич.
Мороз превращает влагу внутри кирпича в лёд.
При замерзании вода увеличивается в объёме.
Увеличившийся объём разрывает кирпичную кладку изнутри.

Откуда вода в кирпиче?

Влага внутри кирпича дымохода бывает внешняя и внутренняя.

Внешняя влага приходит с осадками, а внутренняя с конденсатом.

С сэндвич дымоходом такого не произойдёт никогда.

Монтаж сэндвич дымохода.

Наверно сказать что монтаж сэндвич дымохода проще кирпича это неправильно.

С соблюдением всех противопожарных правил его монтаж не проще, а быстрее чем кирпичная труба.

Важно помнить, для сэндвич дымохода необходимы противопожарные разделки и так же как и с кирпичом необходимо выдерживать минимально допустимые расстояния до сгорающих поверхностей прописанные в противопожарной норме.

Вот именно из за того, что люди не выполняют требования противопожарных норм сложилось заблуждение, что сэндвичи опасны.

При соблюдении всех правил по монтажу сэндвич дымоход не опаснее любого другого.

Подключение сэндвич дымохода на кирпичную трубу.

Сэндвич дымоход со второго этажа на улицу.

Где переходить на сэндвич.

Для осуществления подключения нужно пол метра высоты трубы и расстояния от верха печи до потолка обычно недостаточно.

Поэтому, обычно, я перехожу на сэндвич на втором этаже или на чердаке.

Безопасность прохода кирпичной трубы через перекрытие.

В противопожарных правилах это звучит так: 2.3.3 Строительные конструкции, выполненные из сгораемых материалов и примыкающие к печам и дымовым каналам должны защищаться от возгорания путем устройства отступок или разделок с защитой конструкций несгораемой теплоизоляцией.

Разделка – утолщение стенки печи (камина) или дымового канала (трубы) в месте соприкосновения ее с конструкцией здания, выполненной из горючего материала.

Противопожарная разделка

Подробно про эту противопожарную разделку для кирпичной трубы читай здесь.

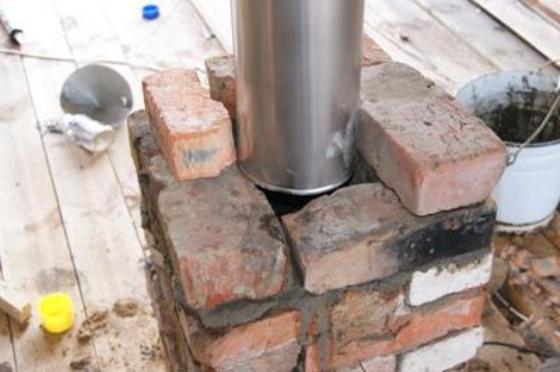

Подключение сэндвич дымохода к кирпичному.

Здесь я буду подключать двустенный сэндвич дымоход с помощью полуметровой, одностенной трубы.

Задача зажать стальную трубу в кирпичную кладку.

На этой печи кирпичная труба четверик.

Сечение канала четверика 130 мм.

Сечение канала моего сэндвича 150 мм.

Эта разница вызывает небольшие сложности, но она же и делает нашу конструкцию надёжнее. Разница сечения кирпичного и сэндвич дымохода

Именно эта разница даст нам возможность поставить (опереть) стальную трубу на кирпичи.

Но эта разница заставит, что то делать с кирпичами, которые будут зажимать трубу выше.

Обрабатываю кирпич для подключения сэндвич дымохода

Интрига в том, что если не поубирать немного ширины кирпича, то он не даст сложить ряды которые зажимают трубу ровно.

От этой ровности не будет влияния на работу печи, но будет гораздо приятнее если кладка выглядит хорошо.

При этом уменьшаем ширину кирпича только до половины его длины. Тычок должен остаться целым.

Подготовленный ряд кирпича

После того как кирпичи подготовлены кладём их на раствор.

Здесь применяется та же смесь которую использовали для кладки корпуса печи и кирпичного дымохода.

Когда кирпичи поставлены заполняем вертикальные щели между стальной трубой и кирпичом.

Заполняю щели между стальной трубой и кирпичом

Заполнять это пространство можно той же кладочной смесью на которую сложили трубу, а можно использовать негорючей утеплитель.

В случае использования негорючего утеплителя, важно наполнять щели максимально плотно, а верхний последний ряд запечатать смесью.

Не стоит опасаться расширения трубы от нагревания.

На этом уровне уже не будет такой высокой температуры чтобы металл сильно нагревался и расширился достаточно для разрушения кладки вокруг себя.

Таким же образом складываем кирпич вокруг металлической трубы до уровня подключения переходника на двустенную трубу.

Последний кирпичный ряд на этой трубе.

После того как кирпичная кладка окончена монтируем переходник с одностенной трубы на двустенную.

Советую использовать заводской переходник, а не “колхозить” что то из подручных средств.

Переходник с одностенной трубы на двустенную

Теперь остаётся расшить кирпичную кладку цветной смесью и подключить к переходнику сэндвич дымоход.

Возможные сложности в эксплуатации и пути решения.

Здесь я расскажу только о том с чем сталкивался сам.

Разрушение кирпичной кладки из за смещения одностенной трубы в сторону.

Такое случилось со мной дважды.

В обоих случаях смещение было вызвано сильным смещением кровли в отношении трубы.

Если такое движение допускается то использовать этот метод нельзя.

В этом случае нужно покупать переходник который устанавливается на кирпичную трубу внахлёст.

Переходник с кирпичной трубы на двустенную, стальную трубу

Безусловно, подобный переходник будет лучше и правильнее, но для недорогих дымоходов их нет в комплектации производителей, поэтому придётся заказывать специально или подбирать какой то подходящий от другого производителя.

Прогар между металлической трубой и кирпичом.

Любое соединение двух разных материалов это определённая сложность.

В данном случае, при сильном нагревании металлическая труба станет расширяться и разбивать смесь вокруг себя.

Это случается редко т.к. высота всего подключения 0,5 метра, но проблема возможна.

Частично от этого подстрахует использование негорючего утеплителя, но даже с ним этот узел будет требовать контроля.

Прогар происходит не сразу, а образуется постепенно, поэтому заметить его начало несложно. Если в месте соединения появилась копоть или трещина то это следует незамедлительно устранить.

Когда я устраиваю дымовые трубы с переходом с кирпича на сэндвич, то всегда требую от заказчиков дальнейшего контроля за состоянием этого соединения.

Печь и её дымовая труба – источник повышенной опасности который должен содержаться и контролироваться особенно тщательно

Правильная установка сэндвича на кирпичную трубу.

Кирпичная труба

Дымоход – неотъемлемая часть печного отопления в помещении. В настоящее время чаще всего для сборки дымохода используют дымоходные сэндвич-трубы, которые позволяют установить дымоход самостоятельно. Чтобы правильно установить дымоход, необходимо знать основные виды устройств и правила сборки конструкции.

Основные типы печных дымоходов

Все дымоходы можно разделить по материалу, из которого они изготовлены. В настоящее время используется:

кирпичный дымоход. Основные преимущества таких дымоходных каналов – высокая огнестойкость и длительный срок службы. Основными недостатками кирпичного дымохода являются шероховатость внутренней поверхности, на которой скапливается большое количество посторонних веществ и необходимость установки отдельного фундамента. Скопление веществ влияет на частоту, а дополнительный фундамент удорожает установку системы;

железный дымоход. Наиболее подвержен коррозии, поэтому требует дополнительной защиты. Конструкция достаточно простая и дешевая. Под него не требуется отдельный фундамент. Строители часто используют дымоходы из нержавеющей стали, собранные в модули. Иначе такие трубы называют сэндвичем. Сэндвич-трубы собираются из двух слоев металла, а между ними укладывается негорючий материал, например, базальтовая вата;

Керамический дымоход. Имеет большой вес и требует установки дополнительного фундамента. Однако керамические трубы жаропрочны и долговечны. Из таких труб можно соорудить как внутренние, так и внешние дымоходы;

дымоходы из полимерных труб. Отличаются долговечностью, небольшой стоимостью и простотой монтажа. Чаще всего полимерные дымоходы закрываются декоративными накладками, например, из кирпича.

Выбор материала для дымохода определяется характеристиками каменки и желанием владельца.

Основные правила монтажа дымоходов

Перед монтажом дымохода рекомендуется ознакомиться со следующими правилами:

общая высота дымохода от места примыкания к отопительному оборудованию до конечного элемента системы , являющийся наконечником, должен быть более 5 м. В противном случае у дымохода не будет достаточно естественной тяги для отвода вредных веществ, образующихся в результате горения;
высота дымохода на плоской кровле здания должна быть не менее 0,5 м. Для других крыш и способов расположения на ней дымохода существует определенная схема, представленная на рисунке;

при устройстве переходов дымоходных труб через стены и крышу здания следует изолировать все стыки с домом. Для этого используются негорючие материалы, способные выдерживать высокие температуры. Например, листы асбеста;
перед установкой дымохода определитесь с диаметром трубы, необходимой длиной и формой. Диаметр дымохода зависит от мощности каменки и рассчитывается исходя из требований ГОСТ. На 1 кВт мощности рекомендуется использовать трубу диаметром 8 см²;
правильный монтаж дымоходных труб требует абсолютной герметичности всех имеющихся соединений. Дополнительную изоляцию в стыках можно придать термостойким герметиком.

Необходимо соблюдать все основные правила установки дымохода. В противном случае система не будет работать должным образом, что может привести к пожару.

Установка дымохода

Наиболее распространенными типами дымоходов являются дымоходы из кирпича и многослойных труб. Именно на этих примерах и разберем основные этапы проектирования установки.

Монтаж и монтаж кирпичного дымохода

Монтаж и монтаж кирпичного дымохода своими руками считается достаточно сложным процессом. Поэтому для монтажа конструкции желательно привлекать профессионалов. Если же работы будут проводиться самостоятельно, монтажнику потребуется:

кирпич;
компоненты раствора: цемент, песок, известь;
;
инструменты: мастерок, лопата для раствора, кирка, уровень, рулетка и т.д.

Кирпичный дымоход своими руками вяжется в следующем порядке:

так как монтаж дымохода осуществляется от места соединения с каменкой, то при установке последней делается прочный фундамент, выдерживающий Загрузка;
замешивают: 1 часть цемента смешивают с 2,5 частями песка и 1,5 частями извести;
основание под дымоход очищается от грязи и пыли и смачивается обычной водой;
все ряды кирпича необходимо укладывать в шахматном порядке, не допуская совпадения швов в соседних частях;

первый этап кладки кирпича заканчивается 6-7 рядами до потолка;
выкладывается так называемая разделка, сохраняющая устойчивость монтируемой конструкции и предотвращающая попадание атмосферных осадков в монтируемую зону. Рубка формируется в виде пирамиды, при этом внешний диаметр дымохода увеличивается, а внутренний остается неизменным;

Внутренний диаметр кирпичного дымохода для прочной и устойчивой тяги должен быть одинаковым по всей длине конструкции.

при проходе кладки через крышу, на последней необходимо сделать дополнительную изоляцию из соответствующих материалов, например рубероида;
дымовая труба в месте прохода через крышу, а также через потолок увеличивается по внешнему диаметру. Для усиления конструкции крыши в месте прохода трубы укладываются дополнительные балки;

после выхода положить на крышу еще не менее 9 рядов кирпича;
примыкание трубы к кровле закрывается стальным фартуком подходящего цвета;
поверх дымохода устанавливается наконечник, защищающий систему от влаги и посторонних предметов.

При кладке дымохода не забудьте об устройстве отверстий для чистки.

Не всем нравится вид кирпичной кладки. Как сделать дымоход красивым? Для этого можно использовать, например, кафельные плиты или штукатурку.

Монтаж и монтаж дымохода из сэндвич-труб

Монтаж дымохода из сэндвич-труб, в отличие от кирпича, не требует специальных навыков и может быть произведен самостоятельно. Для этого потребуется:

необходимое количество сэндвич-труб и переходников;
для усиления стены и кровли в местах прохода конструкции;
для дополнительной изоляции соединений;
материалы, изолирующие проход дымохода;
инструментов: отвертка, электролобзик, уровень, рулетка и так далее.

Монтаж дымохода осуществляется следующим образом:

нижняя часть дымохода крепится к отопительному оборудованию;
собирается конструкция в потолок;

Место соединения труб не должно располагаться вне поля зрения человека, так как в случае протечки конструкции будет трудно узнать место ее нарушения.

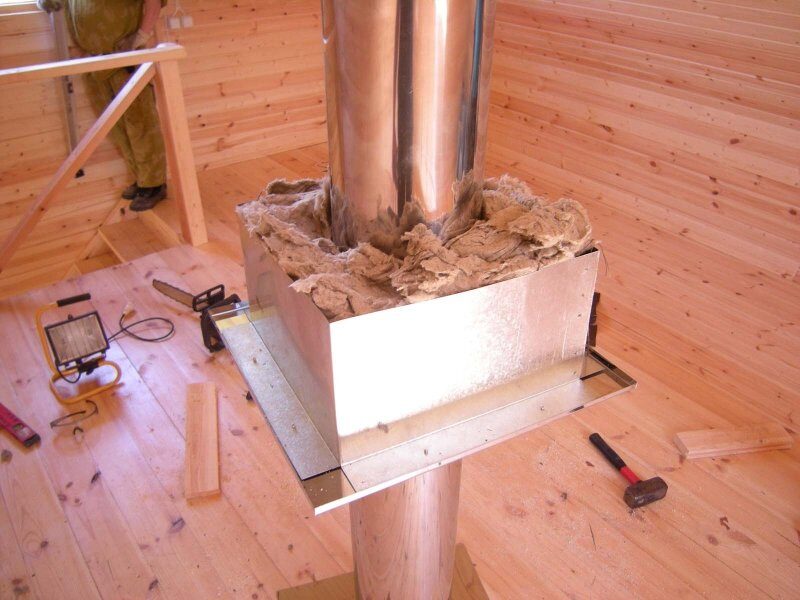

Дымоход через стену или потолок должен проходить только в укрепленном месте. Для этого используются балки;
место примыкания трубы и стены дома утеплено термостойкими материалами. Это позволит избежать возникновения пожара;

при обустройстве прохода через стену используется специальное колено, которое в дальнейшем соединяется с соседними частями дымохода. Колено крепится к стене или потолку скобами;

проход дымохода через крышу оборудован дополнительным элементом системы, называемым рубкой;
на обшивку крыши крепится металлический фартук для защиты системы от влаги;
устанавливаются конечные элементы дымохода: труба необходимой длины и заглушка;
все стыки труб герметизированы.

При сборке дымохода из сэндвич-трубы следует уделить должное внимание герметизации конструкции.

Из вышеизложенного понятно, что сборка и установка дымохода своими силами возможна. Главное правильно рассчитать конструкцию, установить ее по всем нормам и постоянно следить за ее работоспособностью.

Дымоходы «сэндвич» являются наиболее удачным решением для строительства жилого дома, бани или другого помещения, которое будет отапливаться горючим топливом. Такая технология монтажа имеет огромное количество преимуществ и практически лишена недостатков.

Самое главное, что все работы по проектированию и строительству дымохода вы можете провести самостоятельно. Для этого не потребуется строительного образования, достаточно будет просто изучить технологию с помощью видеоуроков, которые легко находятся на любом тематическом сайте. По окончании курса вам останется только применить полученные знания на практике.

Дымоход «сэндвич» имеют высокий уровень защиты от пожаров. Уникальное устройство предотвращает образование конденсата на внутренних стенках, а также сводит к минимуму отложения сажи внутри дымохода. Таким образом, систему не нужно будет чистить несколько раз в год.

Для его нормального функционирования раз в несколько лет потребуются профилактические процедуры. Самое главное правильно смонтировать коммуникацию, чтобы дым и продукты горения выбрасывались в атмосферу, а не оседали в помещении. И, конечно же, для получения хорошего результата вам потребуется использовать качественные материалы, которые вас не подведут.

Как собрать дымоход

Поисковые запросы, как построить и как установить трубу «сэндвич», занимают лидирующие позиции на строительных сайтах и форумах. Человек охотно приобщается к новым технологиям, а потому стремится познать их суть. Мы живем в эпоху, когда чуть ли не каждый день делается научное открытие практически в каждой отрасли, в каждой отрасли, во всех сферах жизни. Поэтому людей с консервативными взглядами становится все меньше. Новое поколение с удовольствием осваивает все внедряемые технологии, так как понимает, что они призваны сделать жизнь человека еще лучше.

Поэтому многие профессиональные строители ведут свои блоги, где делятся личным опытом. Часто их слова снабжены наглядными фото и видеоуроками, упрощающими восприятие информации. Так что теперь любой, у кого есть доступ в Интернет, сможет освоить практически все профессии, если у него есть желание и свободное время. Нет необходимости переплачивать наемным работникам за монтаж трубы «сэндвич», если эту процедуру можно провести своими руками, без посторонней помощи.

Крепление «сэндвич» труб обеспечивается за счет их состава. Технологически детали представляют собой отдельные элементы, каждый из которых вставляется в предыдущую деталь до образования монолитной конструкции. Все трубы тщательно подогнаны друг к другу, поэтому для монтажа не требуются дополнительные материалы. Конструкция очень прочная и без внешнего вмешательства ее целостности ничего не угрожает.

Между трубами находится слой изоляции, который минимизирует обмен рабочей части с окружающей средой. Поэтому собственно конструкция и получила название американского сэндвича. Утепление позволяет без проблем проводить коммуникации в деревянных помещениях, не боясь, что стены загорятся от высоких температур. Основным элементом в производстве труб является легированная сталь или медные сплавы. Эти детали используются во внутреннем дымоходе.

Установка внешней части трубы

Наружная часть может быть собрана из других материалов. Переход сэндвич-трубы в наружную часть собирается с учетом используемых деталей. Главное правило, которое необходимо соблюдать – каждый стык должен быть полностью герметизирован. Дым имеет свойство просачиваться в любую щель, что чревато негативными последствиями.

Если продукты горения не будут полностью удалены из помещения, это негативно скажется на здоровье всех жильцов. Дым также негативно скажется на состоянии дома, оказывая свое разрушительное действие на все элементы, с которыми он будет взаимодействовать.

Сэндвич на кирпичной трубе — один из самых частых видов соединения. Это неудивительно, учитывая, что этот наружный дымоход обладает наилучшей долговечностью и прост по конструкции и конструкции. Кирпич хорошо защищен от разрушительной погоды и приспособлен к работе при высоких температурах. Теперь речь идет о жаростойком кирпиче, который используется при строительстве каминов, печей и дымоходов.

Работа не займет много времени

Еще одним преимуществом является простота работы с материалом. Для сборки кирпичного дымохода не обязательно иметь большой опыт. Работа не занимает много времени, а положительный результат гарантирован при соблюдении технологии кладки. Переход кирпичной трубы на «сэндвич» потребует специального соединительного элемента.

Дело в том, что при соединении прямоугольника (квадрата) и круга не удастся избежать множества щелей, как бы тщательно строитель ни старался их заделать. Специальный переходник быстро решает эту проблему. Изделие может быть изготовлено на заказ по чертежам заказчика. Такая работа не будет стоить дорого, как и материал для изготовления деталей.

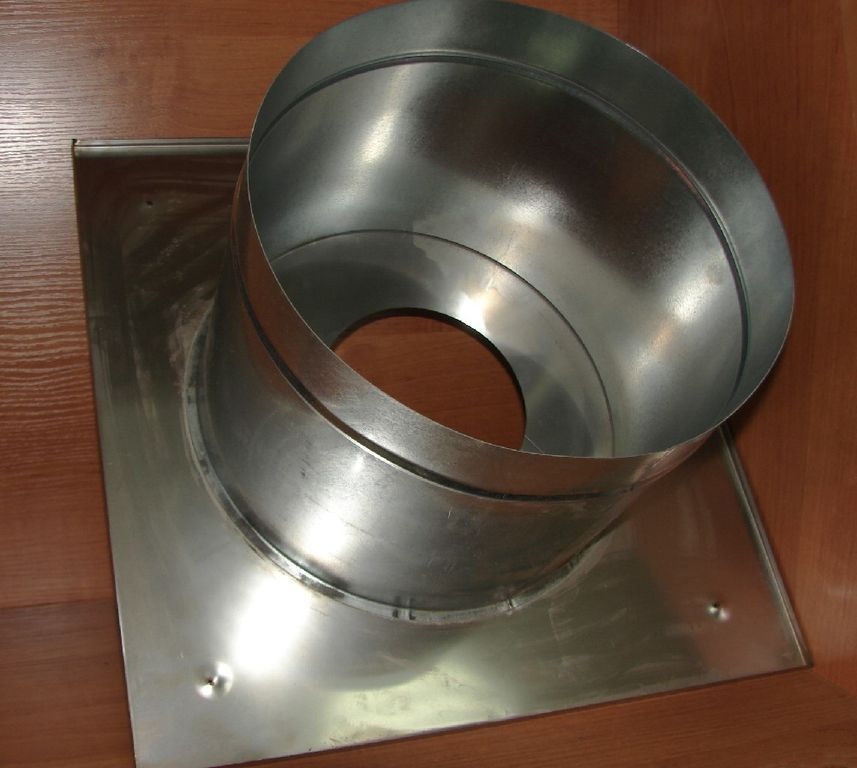

Аналогичный узел можно попробовать сделать самостоятельно, если есть лист легированной стали подходящего размера и сварочный аппарат для заделки швов. При изготовлении запчастей своими руками нужно будет убедиться, что все соединения надежны и не пропускают воздух во избежание проблем при эксплуатации дымохода.

Русская печь с потрескивающими внутри дровами – символ уюта и добрых семейных традиций. Искусство кладки кирпичного дымохода передавалось мастерами из поколения в поколение. С появлением новых строительных технологий и материалов стало возможным устанавливать дымоходы, устойчивые к коррозии. Если со временем возникла необходимость заменить верхнюю часть трубы, выполните переход с кирпичной трубы на сэндвич. Изучите особенности демонтажа и принципы строительства нового дымоходного канала.

Особенности кирпичного дымохода

Правильно смонтированный кирпичный дымоход всегда имеет отличную тягу. Если конструкция возведена по правилам, она служит долгие годы. Разрушенная кирпичная кладка может блокировать выход продуктов горения. Для монтажа нового верха необходимо приобрести сэндвич-трубу с основанием того же диаметра, что и металлическая труба, дефлектор и кровельный элемент в комплекте с крышей.

Но сначала надо разобрать старую трубу (верхнюю часть). Демонтаж дымовых кирпичных труб производится с учетом габаритов конструкции и ее расположения. Профессиональные ремонтники при разборке ствола используют дисковые пилы, перфораторы, кувалды или гидравлические инструменты. Если планируется падение трубы, необходимо рассчитать угол наклона и место падения.

Основными составными частями конструкции дымохода являются: фундамент, ствол (часть трубы на крышу), колпак, жестяной воротник (позволяет плотно прилегать вытяжному каналу к крыше), выдра (а 10 см шире трубы), горловина трубы (имеет такой же размер, как дымовая труба), наконечник (на него устанавливается дефлектор для защиты конструкции от снега или дождя).

Вскрышная часть выложена особым образом, установлена непосредственно на топке и содержит вентиль. Заканчивается за 5-6 рядов до перекрытия между этажами. В зоне фаззинга ствол расширяется на 25-40 см, однако площадь сечения должна оставаться неизменной по всей длине конструкции.

Продолжение основной трубы делается из огнеупорного кирпича, а в самом верху дымоход должен быть сужен до размера основания сэндвич-трубы.

Порядок работы следующий.

На поверхность кирпича наносится раствор; Затем горизонтальную и вертикальную плоскости проверяют уровнем и подвесом. Прямоугольная кладка самая простая, ровность кладки можно проверить металлическим прямоугольником.
Внутренняя поверхность дымохода затирается, чтобы стыки были герметичными.
Шамотный шамотный кирпич идеально подходит для дымохода, он выдерживает высокие температуры и морозоустойчив. Можно заменить на двойной силикатный кирпич М 150.
Заглушка устанавливается в передних рядах дымохода, форточное окно необходимо для контроля тяги.
Ближе к крыше сделать окошко для очистки трубы от копоти.
Между кровлей и дымоходом прокладывается негорючий материал, например, минеральная вата.

Как класть трубу из кирпича

Для бани

Хорошая тяга, нейтральность к воздействию кислот, прочность и устойчивость конструкции – основные требования к дымоходам.

Сначала возводят фундамент из бетона или кирпича высотой не менее 30 см. Ширина основания рассчитана на 15 см больше, чем ширина дымохода. Оптимальная толщина стенок канала — 10 см.

Строительные растворы могут быть известковыми, гипсовыми, цементными или смешанными. Обычно используется цементный раствор (замешивается на цементе, песке и воде).

Минимальная высота дымохода над коньком крыши 50 см. Возвышающаяся над крышей часть утеплена и отделана кровельными материалами.

Для котла

Греющая труба отопительного котла нуждается в гильзовке (установить стальную трубу внутри кирпича). Этот прием улучшает сцепление с дорогой, укрепляет конструкцию, снижает процесс образования нагара. Нержавеющая сталь обладает антикоррозийными свойствами, что увеличивает срок службы кирпичного ствола. У круглой трубы низкое сопротивление движению продуктов сгорания (по сравнению с квадратным сечением кирпичного дымохода).

Для вкладыша подходят дымоходы прямоугольного или круглого сечения. Толщина вкладыша выбирается следующая:

0,5-0,6 мм, если колонка установлена;
0,6-0,8 мм, если установлен котел, работающий на пеллетах или жидком топливе;
0,8-1 мм, если котел установлен, работающий на угле или дровах.

Преимущества рукава очевидны, ведь он не скапливается на стенах и не образует конденсат.

Для металлической печи

Если планируется строительство кирпичного газоотводящего канала для железной печи, необходимо рассчитать и заложить фундамент с повышенным запасом прочности. Иногда под такой дымоход делают отдельный фундамент. Металлическая печь и кирпичная труба имеют разную продолжительность нагрева, что позволяет снизить тягу. Высота дымохода должна быть 5 м и более, иначе тяга будет еще меньше. Чтобы конструкция дымохода была прочной, швы должны быть тонкими, не более 15 мм.

Арматура в зоне рубки и выдра не должны пересекать дымовой канал.

В месте примыкания дымохода к кровле проложен огнеупорный уголок. Стык между трубой и кровлей заделывается силиконовым герметиком.

Огнезащитный силикатный герметик заполняет зазоры и трещины.

Переход с кирпича на многослойную трубу

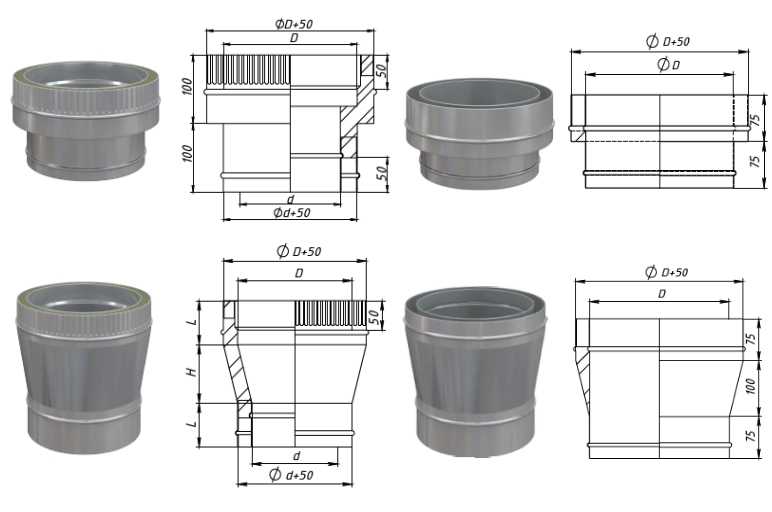

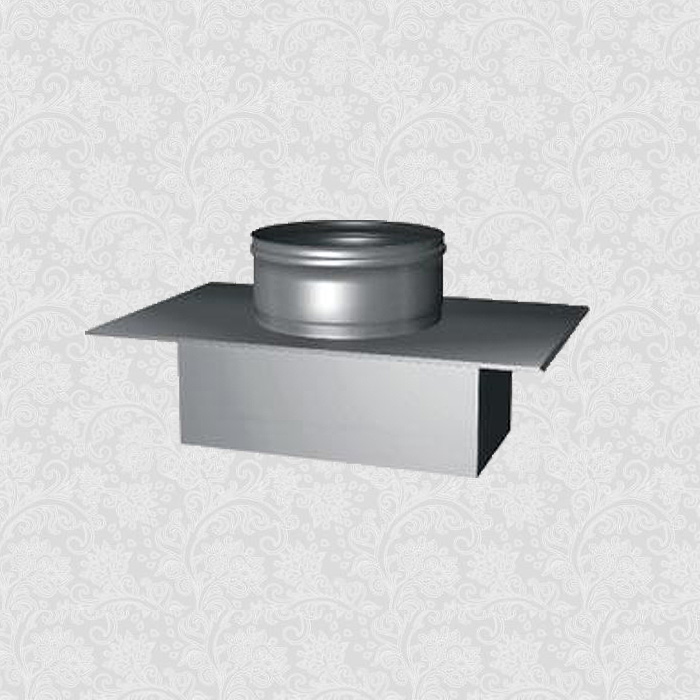

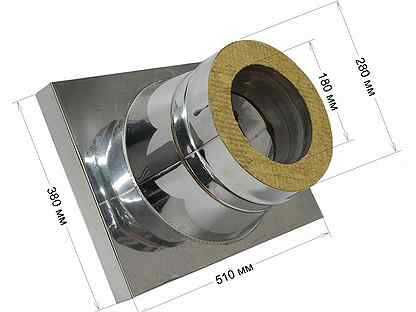

Для стыковки старого кирпича и новой металлической трубы. Необходимо приобрести переходник. Этот элемент квадратный с одной стороны и цилиндрический с другой. По правилам пожарной безопасности внутри переходник имеет слой базальтовой ваты.

Такой переходник можно заказать у жестянщика.

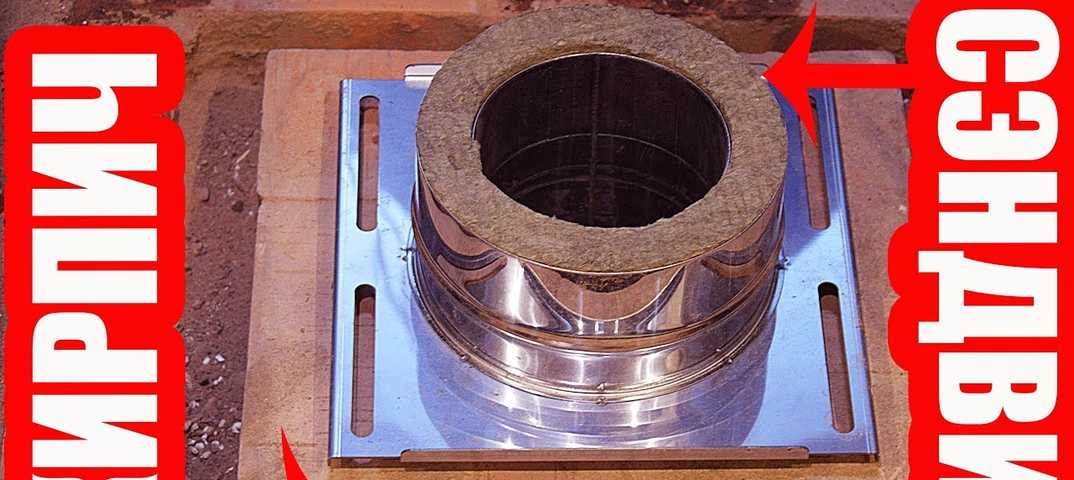

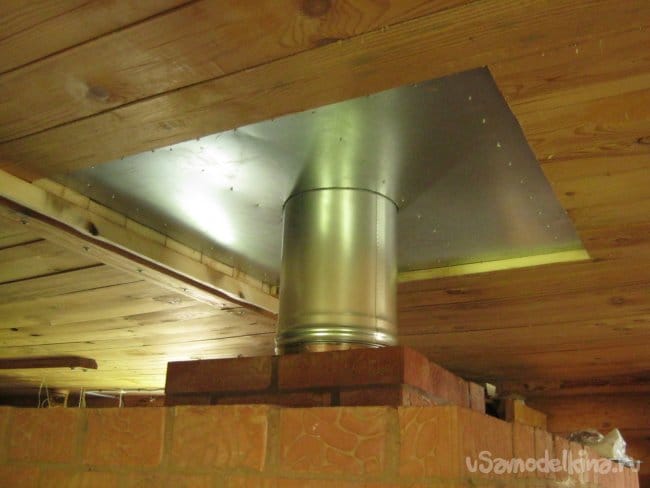

При установке используйте 2 переходника, один из которых крепится к потолку над кирпичным дымоходом, второй — к полу чердака.
При установке сэндвич-дымохода необходимо следовать инструкциям по строительству. От внутренней поверхности сэндвича до сгораемых конструкций должно быть не менее 38 см. Все расстояние должно быть заполнено огнеупорным материалом.
Иногда часть стального швеллера проходит внутри кирпича.
При монтаже потребуются огнеупорные герметики (растворы) для герметизации швов. Они пригодятся в том случае, если печь начала дымить. Материал для заделки щелей предотвращает попадание продуктов горения и пыли в помещение даже через небольшие щели. Знак «термостойкий» гарантирует стойкость герметика в условиях высоких температур.
При переходе с прямоугольного сечения на круглое установите узел сборки и хомуты. Нельзя допускать уменьшения сечения или образования выступов конструкции, иначе может возникнуть обратная тяга или ее отсутствие.

Видео: соединение кирпичного канала и сэндвич-трубы

При длительной эксплуатации даже добротная кирпичная труба может прийти в негодность, требуя замены на более современный вариант. Самостоятельное изготовление переходника с кирпичной трубы на сэндвич – трудоемкий процесс, требующий определенных навыков. Поэтому лучше заказывать у профессиональных жестянщиков.

Соотношение содержания материалов в растворе — известь, цемент, песок соответственно 1:2:5. Для наружных работ известь исключается.

При кладке кирпича необходимо тщательно заполнить раствором все швы, чтобы обеспечить герметичность конструкции.

Труба для печки: что и как делать. Обзор технологии устройства дымохода и полезные советы» Href=» http://kanalizaciyadoma. ru/truby/truba-dlya-burzhujki-367 ″> Труба для печи: особенности.)

Доля содержания материалы в растворе – известь, цемент, песок соответственно 1:2:5. Для наружных работ известь исключается.

Конструкции внутреннего сечения закруглить в местах поворотов и изгибов. Используйте для этого цементный раствор или оцилиндрованный кирпич.

Шляпу дымохода сделайте немного удлиненной, чтобы она выступала за пределы ствола на 80-100 мм. Так что нельзя допускать, чтобы капли дождя стекали через него в багажник.

Отверстия дымохода и дымовых каналов также расположены в крышке.

С помощью дефлектора, установленного в самом верху трубы, можно защитить каналы от мусора и влаги.

Обычно работы с кирпичными дымоходами выполняют профессиональные печи, которых, увы, сегодня осталось немного. Но, если вы хотите сделать все своими руками, их рекомендации будут даны ниже.

Помогут разобраться в довольно не простом процессе:

При кладке кирпичных рядов следите, чтобы в канал не выступал лишний раствор, подбирайте его постоянно. Помните, чем ровнее будет поверхность, тем меньше на ней будет отложений копоти, тем лучше будут выходить газы из топки, тем дольше будет эксплуатироваться конструкция.

Улучшенная компоновка из 8 кирпичей с первым RMH (форум по ракетным нагревателям на permies).

много говорят вам, что именно так, по их мнению, должны быть построены RMH, И они являются экспертами! Вы, конечно, можете научиться использовать свой RMH без очистки!

Вы, возможно, заметили, что в их конструкции для нагревательного стояка используются «расщепленные» кирпичи половинной толщины, чтобы составить нагревательный стояк*, ссылаясь на обложку книги.
Легко вынуть два полноразмерных кирпича прямо из подающей трубы и заменить их на расщепленные! Это дает вам небольшую зольник половинной толщины, который помогает
в очистке.

Несколько вещей. Во-первых, я еще не видел книгу, закажу сегодня, я уверен, что они покрыли необходимость изоляции под и вокруг
Огнеупорный кирпич, и я упоминаю об этом только потому, что кто-то, просто взглянув на крышку, может не понять, что там должна быть изоляция!

Во-вторых, и это всего лишь моя адаптация, которую я выбрасываю, а не общая рекомендация, ссылаясь на стопку кирпичей №2 во время пере- Сборка
. Я добавил слой расщеплений в шахматном порядке, сделав этот слой на 1,25 дюйма выше. Это компенсация за дополнительный пепел, который я оставляю в моем Burn Tunnel.
время, добавляя дополнительную защиту в виде изоляции и амортизации для защиты моего огнеупорного кирпича, фактически это не увеличивает постоянную площадь поперечного сечения моего
Сжечь туннель, пока работает ракетная горелка, я очищаю только до хрустящих спеченных кусочков!

Томас Рубино: Я думаю, ты попал в ту же ловушку, что и я! На самом деле есть два сорта кирпича, мягкий кирпич легко режется, более твердый огнеупорный кирпич
следует замочить в воде, а затем разрезать на алмазном круге с напором струи воды на место, где происходит резка, сработает отрезной круг,
но вы пройдете через много Клинков! Быстрая секунда по предложению T.
