Переход эксцентрический
ООО «СЭТТА» поставляет переходы эксцентрические Э по ГОСТ 17378-2001, возможна поставка переходов по другим нормативным документам до Ду1420, в том числе:
Переход ТУ 1468-010-593377520-03
Переход ТУ 1468-284-20872280
Переход ТУ 1468-002-0575336-2003
Переход ТУ 3647-095-00148139-00
Переход ТУ 1469-001-34929762-2004
Переход ТУ 1468-010-39918642-02
Переход ТУ 1468-001-80998892-09
Переход ТУ 1469-003-42039714-2004
Переход ТУ 3600-010-78786272-2007
Переход ОСТ 34. 10.753-97
Переход ОСТ 36 22-77
Переход МН 2884-62
Переходы изготавливаются из различных марок сталей, в том числе сталей 20, 20А, 20С, 09Г2С, 09ГСФ, 13ХФА, 15Х5М, 12Х18Н10Т, 10х17н13м2т.

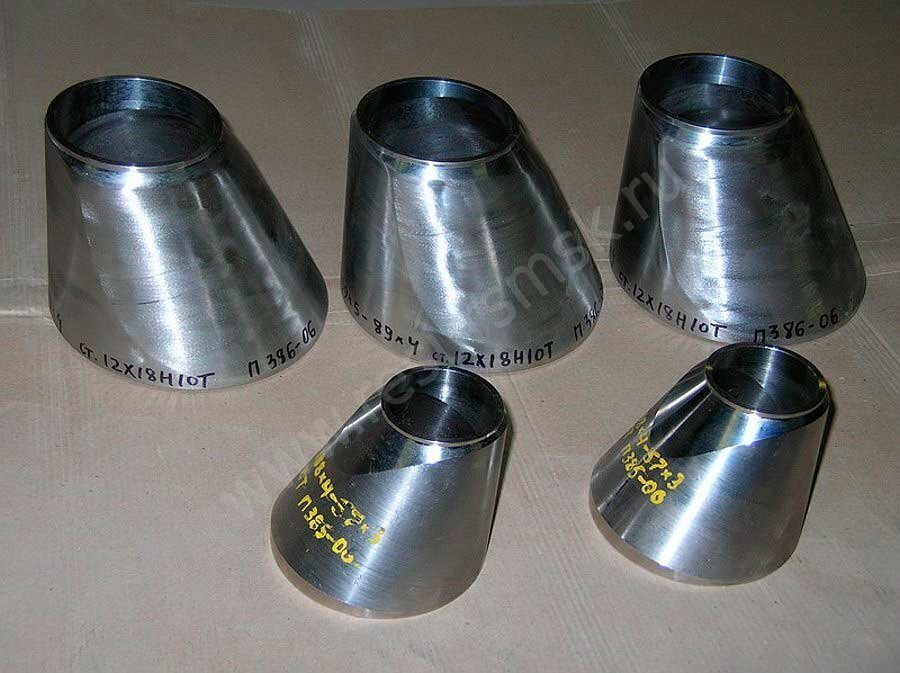

Переход эксцентрический Э 219х10-57х3 ст. 13ХФА
Переход ПЭ 426х10-377х10 ст. 09Г2С
Конструкция ( размеры ) по ГОСТ 17378-2001
Условное давление, PN (Ру), МПа | до 16 |
Наружный диаметр, Dн, мм | 38-530 |
Температура, t°C | От минус 70° до плюс 450° |
Материал | углеродистые, низколегированные стали |
Переходы применяют для трубопроводов различного назначения, включая подконтрольные органам надзора, при Ру до 16 МПа и температуре от -70°С до +450°С.
Условия применения (эксплуатации) переходов из углеродистой и легированной стали.
Переходы применяют для трубопроводов различного назначения, включая подконтрольные органам надзора, при Рудо 16,0 МПа и температуре от -70°С до +450°С.
Пример условного обозначения эксцентрического перехода исполнения 2 диаметром 76 мм, S=3мм и выходным диаметром 45 мм, S=2,5 мм из марки стали 20:
Переход Э 76х3-45х2,5 ГОСТ 17378-01.
тоже из стали 09Г2С:
Переход ПЭ 325х10-273х10 09Г2С ГОСТ 17378-01
Dу, мм | Dн, мм | Т, мм | dн, мм | T1, мм | L, мм | Масса, кг | |
50 | 57 | 3 | 32 | 2 | 45 | 0,2 | |
4 | 2 | 0,3 | |||||
5 | 3 | 0,3 | |||||
6 | 4 | 0,4 | |||||
3 | 2 | 0,2 | |||||
4 | 4 | 0,3 | |||||
5 | 4 | 0,3 | |||||
6 | 4 | 0,4 | |||||
3 | 45 | 2,5 | 60 | 0,2 | |||
4 | 2,5 | 0,3 | |||||
5 | 4 | 0,3 | |||||
5 | 0,4 | ||||||
65 | 76 | 3 | 45 | 2,5 | 70 | 0,4 | |
3,5 | 2,5 | 0,5 | |||||
5 | 4 | 0,6 | |||||
6 | 4 | 0,7 | |||||
3 | 57 | 3 | 0,3 | ||||
3,5 | 3 | 0,4 | |||||
5 | 4 | 0,6 | |||||
6 | 5 | 0,7 | |||||
80 | 89 | 3,5 | 45 | 2,5 | 75 | 0,6 | |
6 | 4 | 0,9 | |||||
8 | 5 | 1,2 | |||||
3,5 | 57 | 3 | 0,6 | ||||
6 | 4 | 0,9 | |||||
8 | 5 | 1,2 | |||||
3,5 | 76 | 3,5 | 0,6 | ||||
6 | 5 | 0,9 | |||||
8 | 6 | 1,2 | |||||
100 | 108 | 4 | 57 | 3 | 80 | 0,9 | |
6 | 4 | 1,2 | |||||
5 | 1,6 | ||||||
4 | 76 | 3,5 | 0,9 | ||||
6 | 5 | 1,2 | |||||
8 | 6 | 1,6 | |||||
4 | 89 | 3,5 | 0,9 | ||||
6 | 6 | 1,2 | |||||
8 | 8 | 1,6 | |||||
125 | 133 | 5 | 76 | 3,5 | 100 | 1,6 | |
8 | 5 | 2,5 | |||||
4 | 89 | 3,5 | 1,3 | ||||
6 | 1,9 | ||||||
5 | 108 | 4 | 1,6 | ||||
8 | 6 | 2,5 | |||||
8 | 8 | 2,5 | |||||
150 | 159 | 4,5 | 76 | 3,5 | 75 | 1,5 | |
8 | 5 | 2,6 | |||||
10 | 6 | 3,2 | |||||
12 | 7 | 3,9 | |||||
4,5 | 89 | 3,5 | 130 | 2,3 | |||
8 | 6 | 3,9 | |||||
4,5 | 108 | 4 | 2,3 | ||||
8 | 6 | 3,9 | |||||
4,5 | 133 | 4 | 2,3 | ||||
8 | 8 | 3,9 | |||||
200 | 219 | 6 | 89 | 3,5 | 95 | 2,9 | |
10 | 5 | 4,6 | |||||
12 | 5 | 5,5 | |||||
6 | 108 | 4 | 2,9 | ||||
10 | 6 | 4,6 | |||||
12 | 8 | 5,5 | |||||
200 | 219 | 6 | 133 | 4 | 140 | 4,4 | |
10 | 8 | 7,2 | |||||
12 | 8 | 8,8 | |||||
6 | 159 | 4,5 | 4,4 | ||||
10 | 8 | 7,2 | |||||
12 | 10 | 8,8 | |||||
250 | 273 | 7 | 108 | 4 | 6 | ||
10 | 6 | 8,5 | |||||
12 | 8 | 10 | |||||
14 | 8 | 12 | |||||
7 | 133 | 4 | 6 | ||||
10 | 6 | 8,5 | |||||
12 | 8 | 10 | |||||
14 | 8 | 12 | |||||
10 | 159 | 8 | 180 | 12 | |||
12 | 10 | 14 | |||||
14 | 10 | 16 | |||||
7 | 219 | 6 | 8,3 | ||||
10 | 8 | 12 | |||||
12 | 10 | 14 | |||||
14 | 12 | 16 | |||||
300 | 325 | 8 | 108 | 4 | 140 | 9 | |
10 | 4 | 11 | |||||
12 | 6 | 16 | |||||
14 | 6 | 18 | |||||
8 | 133 | 5 | 11 | ||||
10 | 6 | 13 | |||||
12 | 8 | 16 | |||||
14 | 8 | 18 | |||||
8 | 159 | 4,5 | 11 | ||||
10 | 6 | 14 | |||||
12 | 8 | 16 | |||||
14 | 8 | 18 | |||||
8 | 219 | 7 | 180 | 11 | |||
10 | 8 | 14 | |||||
12 | 10 | 17 | |||||
14 | 10 | 20 | |||||
350 | 377 | 12 | 159 | 6 | 220 | 22 | |
12 | 219 | 8 | 22 | ||||
10 | 273 | 7 | 20 | ||||
12 | 10 | 24 | |||||
14 | 12 | 28 | |||||
10 | 325 | 8 | 20 | ||||
12 | 10 | 24 | |||||
14 | 12 | 28 | |||||
400 | 426 | 12 | 219 | 8 | 32 | ||
16 | 10 | 45 | |||||
12 | 273 | 10 | 27 | ||||
16 | 12 | 36 | |||||
10 | 325 | 8 | 23 | ||||
12 | 10 | 27 | |||||
14 | 12 | 31 | |||||
16 | 12 | 36 | |||||
10 | 377 | 10 | 23 | ||||
12 | 12 | 27 | |||||
14 | 14 | 31 | |||||
16 | 16 | 36 | |||||
500 | 530 | 14,0, | 377 | 12 | 300 | 54 | |
16 | 12 | 61 | |||||
12 | 426 | 10 | 46 | ||||
14 | 12 | 54 | |||||
16 | 16 | 61 |
- Переход Э 219х10-57х3 13ХФА
