Адаптер для мотоблока своими руками

Представить современное сельское, домашнее, садовое хозяйства без таких агрегатов, как мотоблок и культиватор, невозможно. Благодаря своей механической силе, они упрощают жизнь человека, выполняя часть его физических функций.

Использование навесного оборудования и дополнительных инструментов увеличивает количество возможных выполняемых мотоблоком работ. Одним из таких приспособлений является адаптер.

Особенности адаптера для мотоблока

Адаптер – специальное приспособление для езды на мотоблоке. Используя его, вы сможете одновременно вести мотоблок и обрабатывать почву.

Адаптер для мотоблока поможет превратить его в мини-трактор

Работа с мотоблоком значительно упростится, если вы будете использовать адаптер. Вы сможете менять насадки, в зависимости от того, какую работу вам необходимо выполнить – окучивание, посадка, прополка, транспортировка. При помощи этого устройства все процессы ускорятся вдвойне.

Этот агрегат позволяет комфортно расположиться на сиденье, которым оно оборудовано. Теперь вы можете заниматься хозяйственными делами, но с большей долей комфорта. На рынке представлены рулевые адаптеры. Однако их можно изготовить самостоятельно.

Устройство и принцип работы

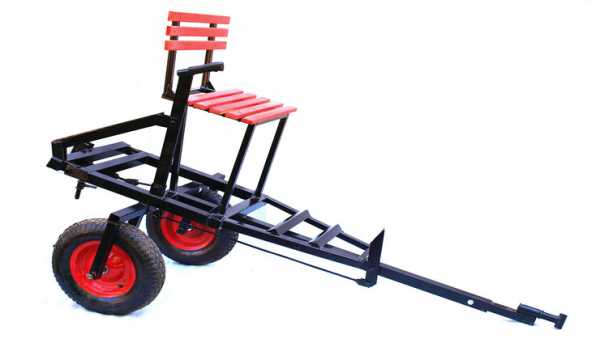

По сути, адаптер представлен в виде тележки, которая присоединяется к мотоблоку. После чего конструкция превращается в мини-трактор. Основные детали такого агрегата:

  • рама, к которой крепятся другие составляющие элементы;
  • сиденья водителя с рычагом подъема;
  • 2 колеса;
  • устройство сцепления;
  • колесной оси.

В данном видео проведем разбор переднего адаптера:

Рама

Является одним из важнейших элементов устройства, так как к ней с соединяются другие элементы. Поэтому она должна быть изготовлена из качественных и прочных материалов.

Водительское сиденье

Одним из главных преимуществ адаптера является комфортное кресло для оператора.

Колеса

Представлены колеса 2 видов – металлические и резиновые. Первые используются для тяжелых видов работы на поле. Вторые рассчитаны на езду по грунтовой дороге.

Устройство сцепления

Сцепка отвечает за соединение навесного оборудования и самого механического агрегата. Это крепление определяется как одно из самых важных, поэтому изготовляется из высокопрочных металлов – стали или чугуна.

Длина такого устройства составляет около 2 метров, ширина – 80 сантиметров.

В зависимости от сцепления, можно рассматривать такие варианты конструкции:

  • с подвижным сцеплением. Такое устройство наиболее легкое. Сцепление здесь расположено в передней части, однако управление в таком случае сложнее, поскольку необходимо разворачивать весь силовой агрегат;
  • с рулевым управлением. Сцепление здесь жесткое, а управление происходит за счет механического рулевого узла. Такое управление легче в использовании, однако труднее в производстве.

Для мотоблоков разной производительности предназначены разные адаптеры. На механизмы с небольшой мощностью – с коротким креплением, на мощные – с длинным.

Область применения

Адаптер превращает мотоблок в универсальный, многофункциональный механизм. Используя это оборудование, оператор может находиться в сидячем положении. Важно заметить, что он придает мотоблоку устойчивость и в целом упрощает процесс выполнения работы.

Изначально зафиксированное навесное оборудование, не будет перемещаться вверх или вниз при движении.

Большими преимуществами обладает механизм с рулевым управлением. Больше не нужно использовать ручки мотоблока. Теперь есть специальный рулевой узел, который позволяет развивать скорость до 5 км/час.

При использовании вместе с навесным оборудованием можно расширить спектр выполняемых работ:

  • уборка листьев, снега, территории;
  • окучивание грунта;
  • выравнивание земли;
  • перевозка грузов разных габаритов.

Виды адаптеров

В зависимости от крепления к устройству, мотоблоки могут быть:

  • задними – сцепка размещается в передней части, а поэтому сам адаптер – в задней части;
  • передними – сцепка – в задней части, соответственно, он располагается перед агрегатом, однако с рулем управления.

За областью использования:

  • укороченные – небольшие за габаритами. Используются с агрегатами, предназначенными для выполнения легких работ;
  • удлиненные – габаритные и тяжелые, используются с мотоблоками тяжелого типа.
В зависимости от выбранного мотоблока вы можете подобрать адаптер подходящий ему

В зависимости от кузова:

  • кузовные – в наличии присутствует кузов для транспортировки грузов разных габаритов;
  • бескузовные – используются исключительно для сцепления с мотоблоком.

Помимо вышеперечисленной классификации, их можно также условно разделить на простые и универсальные. Последние используются, кроме своего прямого назначения, еще для перевозки грузов.

С рулевым управлением

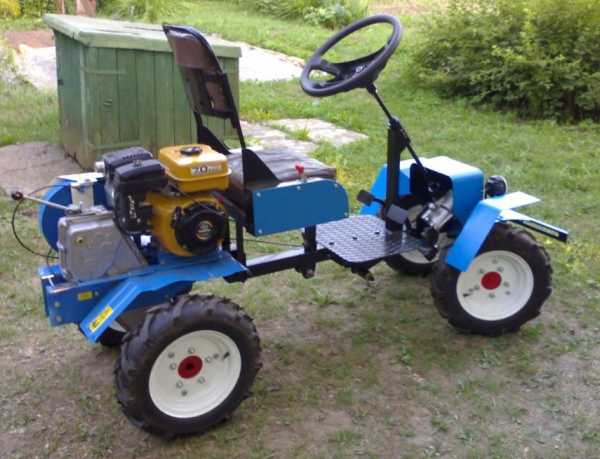

Рулевой адаптер предоставляет возможность превратить обыкновенный мотоблок в настоящий мини-трактор. Мощность двигателя останется неизменной, однако значительно увеличится количество выполняемых функций.

Крепление происходит благодаря сцепке, которая размещается перед адаптером.

В конструкцию входят следующие элементы:

  • пара колес;
  • механизм сцепления;
  • тормоз и газ;
  • сиденье оператора;
  • рама.

Сзади присутствует механизм, к которому при необходимости может крепиться навесное дополнительное оборудование.

С подвижным сочленением

Такие агрегаты называют еще адаптер-переломка. Это самое легкое и экономично в изготовление устройство. Подвижное сцепление размещается в передней части. Недостатком считается то, что приходится поворачивать весь механизм, без использования дополнительного управления. Из-за этого радиус и угол поворота будут больше.

Передние и задние адаптеры

Передний адаптер по своей конструкции похож на рулевой. Однако механизм сцепления расположен сзади. Такой вид конструкции очень удобен, так как она может разбираться и легко транспортироваться.

В заднем схема расположения обратная переднему – сцепка впереди агрегата, соответственно, сам адаптер оказывается сзади.

Передний чаще всего используют на тех работах, где сила агрегата играет ключевую роль, а именно – вскапывания, рыхления.

Внимание! Задний прекрасно подойдет для окучивания, так как оператор должен внимательно следить за процессом.

Изготовление адаптера к мотоблоку своими руками

Если конструкцию мотоблока можно назвать простой, то этого не скажешь про процесс его изготовления. При разработке самодельного адаптера к мотоблоку нужно обратить внимание на схему чертежей и размеры адаптера, которые играют ключевую роль в дальнейшей разработке.

Прежде всего, нужно иметь при себе следующие инструменты и деталями:

  • сварка;
  • дрель;
  • напильник;
  • пила;
  • шуруповерт;
  • металлические пластины;
  • 2 колеса;
  • уголки из металла
  • крепления.

При разработке чертежа будущего адаптера для мотоблока своими руками, необходимо учесть, какие составляющие элементы входят в конструкцию:

  • рама;
  • подвеска;
  • портал;
  • сцепное устройство;
  • сиденье;
  • рулевое управление.

Этапы сборки:

  • проектирование схемы – в самом начале необходимо все рассчитать так, чтобы все системы и механизмы находились в равновесии, и предотвратить случаи перегрузки системы. Можно пользоваться уже начерченными схемами, однако можно сделать ее самостоятельно;
  • создание основных деталей – во время практической реализации чертежа необходимо обратить особое внимание на поворот кузова. Он должен происходить легко, без помех. В основе рамы – металлические трубы и уголки. Кузов адаптера изготовляют из металлической пластины;
  • установка водительского кресла. Оно размещается на балке на расстоянии 80 сантиметров от передней ее части. Конструкция может дополняться регулировкой сиденья, дополнительными рычагами.

Конструкцию также можно дополнить дополнительными сельскохозяйственными инструментами:

  • плугом;
  • выкапывателем;
  • окучниками;
  • щетками.

Вспашка мотоблоком с адаптером: инструкция

Качество вспахивания значительно улучшается, если делать это вместе с адаптером. Функциональные возможности агрегата возрастают до уровня трактора. Процесс вспахивания проходит легко, но размеренно. Для обработки целины лучше подойдут устройства с весом свыше 100 килограмм.

Обработка грунта происходит в несколько этапов. Лучше всего обрабатывать сырой грунт. Важно, каждый год менять направление, в котором происходит вспахивание.

'; blockSettingArray[3]["setting_type"] = 5; blockSettingArray[5] = []; blockSettingArray[5]["minSymbols"] = 0; blockSettingArray[5]["minHeaders"] = 0; blockSettingArray[5]["text"] = '

'; blockSettingArray[5]["setting_type"] = 6; blockSettingArray[5]["elementPlace"] = 90; blockSettingArray[11] = []; blockSettingArray[11]["minSymbols"] = 0; blockSettingArray[11]["minHeaders"] = 0; blockSettingArray[11]["text"] = '

'; blockSettingArray[11]["setting_type"] = 6; blockSettingArray[11]["elementPlace"] = 70; var jsInputerLaunch = 15;

vsemotobloki.com

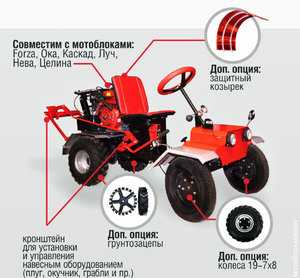

Передний адаптер на мотоблок своими руками, как сделать, видео

передний адаптер на мотоблок своими рукамиСконструированный передний адаптер на мотоблок своими руками облегчит работы по обработке приусадебного участка и огорода. Дополнительное приспособление трансформирует мотокультиватор в мини-трактор. При необходимости производят установку на преобразователь таких сельхозорудий, как плуг, выкапыватель, сажатель, окучиватель.

Виды передних адаптеров для мотоблока

передний адаптер в готовом виде

Преобразованные технические устройства бывают таких типов:

  1. С телескопическим типом дышла. Благодаря этой детали ширина адаптера для мотоблока регулируется.
  2. С дышлом различной длины. Короткий хомут предназначен для легко весовых приспособлений, длинный подходит для тяжелых механизмов.
  3. Предназначение техники — перевозка грузов. Модели имеют особый кузов, который способен выдержать повышенную нагрузку.
  4. С подъемным рычажным механизмом. Техникой, которая имеет подвесное оборудование легко управлять и передвигаться.

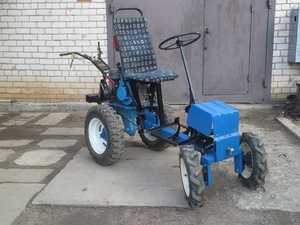

Адаптер с рулевым типом управления

адаптер с рулевым управлениемКак сделать рулевой адаптер для мотоблока? Вид конструкции, в котором предусмотрен руль, должен иметь жесткую фиксацию. Рулевую передачу выполняют отдельным самостоятельным блоком. Пару колес и ось, которая служит рулевым приводом, устанавливают в передней и задней части. Места фиксации подбирают исходя из индивидуальных особенностей. Местоположение рулевого механизма зависит от вида запчастей. При сборке, рекомендуется выполнить именно такую улучшенную модель.

Мотокультиватор с рулевым управлением имеет много положительных качеств:

  • оператор не будет тратить силы при передвижении за агрегатом;
  • техника обладает маневренностью и повышенной функциональностью;
  • тяговая сила реализуется на все 100%;
  • на мотоблоке можно доехать до рабочего места, без применения дополнительной техники;
  • легкость в управлении по сравнению с другими вариантами.

Назначение

обработка огородаОсновной задачей техники с передним адаптером является ускорение и облегчение обработки огорода.

Если присоединить к устройству дополнительные приспособления, можно расширить круг применения:

  • убрать сено;
  • обработать землю – произвести посадку и сбор;
  • очистить территорию от снега;
  • выровнять поверхность почвы;
  • перевести мелкогабаритный груз.

Преимущества и недостатки

После того как мотоблок прошел модернизацию, конструкторы отмечают положительные качества переднего адаптера:

  • простота в эксплуатации;
  • раскрытие тягового ресурса — имеющиеся способности увеличиваются;
  • расширяются возможности работ – обработка почвы ускорится;
  • при надобности агрегат разбирается и собирается;
  • хорошая сбалансированность по весу и осям;
  • на устройстве можно передвигаться.

К недостаткам относится то, что при наличии подвижной сцепки происходит ухудшение устойчивости.чертеж переднего адаптера

Адаптер на мотоблок состоит из таких конструкционных элементов:

  1. Каркас сооружают центральный или лестничный. В качестве материала подойдут металлические трубы, уголки. В конструкционной модели должны быть предусмотрены вилка и втулка, которые обеспечат свободный поворот прицепа. Встречаются преобразованные транспортные средства, в которых объединены агрегатное устройство и прицеп. В таком варианте следует сделать новую подставку для трансмиссии и мотора.
  2. Системы подвески бывают осевыми, мостовыми, поворотными, портальными. Сооружается без применения упругих фрагментов.
  3. Для кузова применяют стальной лист.
  4. Сцепное устройство является важным элементом преобразователя, он делает мотоблок устойчивым и надежно соединенным. Сцепной узел изготавливается из штыря 15 см.
  5. Сидение – рабочее место водителя.
  6. Рулевое управление используется с жестким соединением. Его сооружают собственными руками или приобретают в специальном магазине. Народные умельцы устанавливают рулевую тягу и рейку от автомобиля «ВАЗ» или «Волга».

Алгоритм действий

правила сборки адаптераЧтобы приступить к сборке дополнительного оборудования для мотокультиватора, понадобится чертеж, в соответствии с которым будут выполнены элементы крепления и сооружение фрагментов. Если есть специальные навыки и опыт самодельный адаптер на мотоблок и чертеж можно выполнить самостоятельно. В случае опасения допустить ошибку, следует брать готовые чертежи. Перед конструированием рекомендуется проконтролировать и сверить соответствие габаритов и цифр.

Инструменты и расходные материалы:

  • металлические уголки, профиль квадратный;
  • подшипники для рулевого колеса и колонки;
  • листы из металла;
  • пара колес, желательно на оси;
  • сверла, электроды, диски для болгарки;
  • крепежные элементы;
  • гаечные ключи различных размеров;
  • сварочный электроаппарат;
  • смазочные составы – солидол;
  • болгарка;
  • шуруповерт;
  • дрель.

На подготовительном этапе следует произвести подбор кинематической схемы, в которой предусмотрены показатели равновесия всей конструкции. Также должно быть предусмотрено предупреждение перегрузки. Рекомендуется использовать готовые чертежи адаптера с рулем к мотоблоку.

Ход работ:

  1. Начало работ – изготовление рамы. Выполняется конструкция из нарезанных частей выбранного стального стройматериала. Металл нарезают нужной длины при помощи болгарки. Скрепляются фрагменты болтами или сваркой.
  2. Отрезок квадратного металлического профилированного изделия 1,8 м приваривают к металлопрофилю длиной 60 см. Элементы располагают перпендикулярно. Данный фрагмент послужит креплением для шин. Стойка колеса должна составлять в высоту не менее тридцати сантиметров.
  3. Приваривают распорки к основному каркасу и втулкам колес. Размер каркаса составляет 40х40 см, он может изменяться в зависимости от индивидуального проекта.
  4. К краю рамы приваривают профиль. Осевые трубы скрепляют болтами.
  5. К каркасу сваркой присоединяют рычаг управления. Чтобы увеличить показатели мощности при управлении, рычаг сооружают с одним или несколькими коленами с длиной 70-80 сантиметров. Коленные фрагменты скрепляют болтами. Размеры адаптера для мотоблока, рекомендуется сверять с чертежами и схемами, ведь они помогут создать безошибочную конструкцию своими руками.
  6. В качестве подставки под сиденье служит труба длиной 30-40 см, ее приваривают к основному каркасу. С сиденьем для водителя техникой легче управлять в процессе огородных работ.
  7. Сцепную часть механизма приваривают к мотоблоку сзади. Крепление изготавливают из стального либо чугунного материала. Для соединения запчастей применяют электросварочный аппарат. Крепеж является важным составляющим узлом, который осуществляет надежную сцепку. Наиболее подходящим является П-образный соединительный узел. Благодаря этой запчасти транспорт становится устойчивым.
  8. Колеса на адаптер к мотоблоку подойдут двух типов – резиновые или металлические. Последний вариант используют для проведения работ в полевых условиях. Резиновое колесо имеет глубокий протектор, что позволит передвигаться по грунтовому дорожному полотну и при необходимости проезжать по бездорожью. Радиус колес подходит от 15 до 18 дюймов. Подходят колеса от отечественного автопрома – «ВАЗ», «Москвич».
  9. Полученное устройство обрабатываю грунтовкой и красят. Такая методика позволит предотвратить появление коррозии металла.

Видео-обзор переднего адаптера

Изготовление переднего адаптера — видео

glav-dacha.ru

Самодельный адаптер к мотоблоку чертеж. Сборка простой конструкции. Схема конструкции адаптера к мотоблоку.

  • Как собрать адаптер для мотоблока: рекомендации
  • Дополнительные моменты

Владельцы частных участков часто сталкиваются с необходимостью приобретения специализированной техники. Земельный участок требует постоянного ухода за собой, а это и рыхление, и вспашка, и окучивание грядок. Если все эти процедуры делать вручную, то понадобится немало времени и усилий, чтоб все выполнить качественно. Но как же с такой работой справиться тому же пенсионеру? Вот с этой целью и были разработаны мотоблоки. С помощью него любая работа по возделыванию земли становится намного проще. И тут возникает следующий нюанс – адаптер. Это специальное навесное оборудование, которое помогает осуществлять все процессы.

Навесной адаптер к мотоблоку облегчает и упрощает работу по возделыванию земли.

Но если приобретать мотоблок с уже готовой конструкцией тележки с сидением, то это будет стоить достаточно дорого. Поэтому следует подумать о том, как сделать адаптер к мотоблоку самому, ведь особой сложности он не представляет.

Разновидности адаптеров под мотоблоки

Такое навесное оборудование помогает превратить мотоблок в некое подобие мини-трактора. Он связывает инструмент и все дополнительные элементы: насадку под посадку, окучивание, плоскорез, плуг и т.д. Если установить адаптер к мотоблоку, то все садово-парковые и огородные работы значительно упрощаются, так как автоматизируются. Также он помогает повысить рабочую скорость до 10 км/ч.

Конструкция адаптера имеет вид задней части тележки с сиденьем.

Некоторые модели могут иметь специальный рычаг для подъема. Он способствует более комфортному управлению механизмом. При необходимости мотоблок можно использовать и для транспортировки небольших грузов. В зависимости от того для каких целей будет использоваться техника, дышла могут быть удлиненными или укороченными. В первом случае они применяются для более габаритных машин, а во втором – для более легких конструкций.

В более усовершенствованных моделях дышла могут быть и телескопического типа, к тому же у них есть возможность регулировки ширины колеи.

Чтобы подсоединить адаптер к мотоблоку, используется одинарная увеличенная сцепка, состоящая из 2 частей: первая является связующим звеном, а вторая выступает регулятором. Если есть необходимость оснащать агрегат несколькими орудиями одновременно, то применяют уже двойную универсальную сцепку.

Вернуться к оглавлению

Можно выполнить более сложную конструкцию или упрощенную. Ниже приведены оба варианта.

Для самого простого варианта адаптера понадобятся:

  • трубы прямоугольного сечения;
  • сварочный аппарат;
  • колеса;
  • подшипники;
  • швеллер №10, длина 40 см;
  • крепежные болты;
  • сцепной узел;
  • сидение.

Этап сборки выглядит следующим образом:

  1. В первую очередь трубу разрезают на отрезки в 1,7 и 0,5 м. К концу более длинной трубы строго перпендикулярно приваривается короткая. Она будет основанием под крепление колесных стоек. Сразу стоит сделать отметки по 30 см, которые будут обозначать высоту стоек от оси.
  2. Далее на втулки крепятся колеса, которые изготавливаются при необходимости при помощи токарного станка. Чтоб не покупать новые колеса, можно применить старые, от садовой тележки. На втулки сначала крепят подшипники, а далее сваркой приваривают раскосы на центральную трубу и втулки. Длину следует ориентировать на угол наклона относительно самой конструкции.
  3. Изготовление рамы идет размеров 40х40 см, но при необходимости эти размеры можно увеличивать или уменьшать. Для организации навесного оборудования к заднему концу рамы сваркой крепят швеллер. Боковые трубы конструкции соединяются между собой болтами. На раму также следует установить рычаг. Он может иметь три длины «колена»: 0,2, 0,3 и 0,5 м. Чтобы увеличить силу регулировки, следует установить дополнительный рычаг (длина 75 см).
  4. Зачастую сцепные узлы покупаются в магазинах. Но тут сразу стоит отметить, что данный элемент должен быть высокого качества. Поэтому если планируется его делать самостоятельно, то этому качеству уделяется особое внимание.
  5. Сидение крепится к металлической опоре, которая должна быть заранее приварена к основе рамы, то есть центральной трубе.

Любая работа на земельном участке отнимает много сил и времени. Поэтому огородники все чаще используют спецтехнику, такую, как мотоблоки. Но сделать все этим агрегатом нельзя. Без специального адаптера вы не сможете полоть или окучивать землю, а также убирать снег и строительный мусор. Тележка с сидением для мотоблока сейчас стоит достаточно дорого. Однако есть выход. В нашей статье вы узнаете, как можно сделать самодельный адаптер для мотоблока своими руками без особых усилий.

Адаптер для мотоблока - что это такое?

Адаптер - это специальный модуль для езды на мотоблоке. С его помощью вы сможете управлять мотоблоком сидя и одновременно с этим обрабатывать землю. Адаптер для такого мотоблока, как Нева, имеет рулевое управление. Его можно сделать своими руками, но об этом позже. Сейчас мы рассмотрим с вами назначение навесного оборудования.

С помощью адаптера вы значительно упростите применение мотоблока. Вы сможете менять насадки для посадки и окучивания картофеля, плуга, плоскореза и других приспособлений. Также адаптер ускорит любые огородные работы. То есть, если использовать такое приспособление, то рабочая скорость увеличится с 5 до 10 км/ч.

Знаете ли вы? Самая популярная модель мотоблока - CAIMAN VARIO 60S.

Особенности конструкции адаптера к мотоблоку

Адаптер к мотоблоку состоит из:

То есть, адаптер выглядит как тележка и прикрепляется к мотоблоку. После этого мотоблок становится похожим на мини-трактор.

Теперь расскажем про каждую составляющую подробнее.

Рама

Для создания мотоблока с передним рулевым управлением, обязательно нужна рама. К ней крепится сидение для водителя или кузов. Устанавливается рама на шасси.

Сиденье для водителя

Для удобства к раме крепится сидение для водителя. Это продумано для того, чтобы было комфортно и легко управлять мотоблоком во время работы в огороде.

Колеса и колесная ось

Колеса и колесная ось облегчит вам работу с мотоблоком в огороде.

Существует два типа колес для мотоблока - металлические и резиновые. Металлические колеса используются для качественной работы на полях. Резиновые оснащены протекторами, которые позволят вам ездить по грунтовой дороге. В любом случае колеса на адаптер идут в комплекте к мотоблоку при покупке. Но если вы захотите их поменять - обратите внимание на тип этой составляющей и их размер.

Устройство для крепления (сцепки) с мотоблоком

Сцепка для мотоблока Нева изготовляется из чугуна или стали. Выполняется она с помощью сварки. Сцепка - это одна из важных составляющих узлов. Она обеспечивает надежное соединение прицепного оборудования к мотоблоку. Самым популярным считается П-образный узел сцепки, ведь благодаря данному приспособлению транспортное средство становится более устойчивым.

Знаете ли вы? Первый двухколесный трактор появился в 1912 году благодаря Конраду фо

stroyew.ru

Адаптер для мотоблока своими руками

Загрузка...

Сельскохозяйственная деятельность подразумевает под собой любой физический или механический труд. Конечно же, без механизации обойтись крайне сложно, так как ручной труд отнимает много времени и сил. Существует мотоблок, который может стать культиватором на вашем земельном участке. Благодаря доработке этого устройства любым навесным оборудованием этого помощника можно приспособить под любую работу. А установка адаптера позволяет дачнику или фермеру использовать эту самоделку с комфортом для себя.

Помимо всего прочего, мотоблок можно эксплуатировать при транспортировке грузов, например, если дополнительно установить на него самодельный адаптер. В продаже имеется готовый адаптер для мотоблока Нева. У него уже есть удобное рулевое управление, что существенно облегчает его использование. Но существует также возможность и самостоятельно изготовить адаптер подобного плана. Так вы сможете очень существенно сэкономить.

Конструкция мотоблока с адаптером

Эта самоделка к мотоблоку проста и состоит всего из нескольких комплектующих:

  1. Колеса и колесная ось.
  2. Сцепка адаптера и сцепка мотоблока.
  3. Сидячее место для управления.

Если говорить доступным языком, то адаптер – это тележка с сиденьем на колесах. Когда адаптер подсоединяется к мотоблоку, то можно сказать, что это уже минитрактор. Конечно, мощность, его значительно меньше, но функциональность такая же. Дополнительное навесное оборудование превращает такую конструкцию в многофункциональный мотоблок, расширяя перечень возможных работ. Мало кто опровергнет достоинство и необходимость наличия такого минитрактора на своем участке.

Передний адаптер

У переднего адаптера для мотоблока Нева существует одно или два прицепных приспособления, к которым присоединяется навесное оборудование. Благодаря прочному устройству колесной оси, адаптер можно использовать на труднопроходимых участках территории, а также перевозить грузы с большим весом. Они бывают следующих типов:

  • передние адаптеры;
  • задние адаптеры;
  • полноприводные адаптеры.

У переднего адаптера сцепка для мотоблока располагается сзади. Преимущество такого вида устройства в том, что оно легко собирается и разбирается, а это позволяет перевозить его без особых трудностей.

Купить такой адаптер – оптимальное решение. Но если нет желания тратиться на эту покупку, есть возможность собрать его своими руками. На сегодняшний момент существует множество готовых схем и чертежей, которые могут пригодиться в этом деле. Все они проверены и пригодны для использования. На просторах интернета всегда можно найти не только информацию об адаптерах, но и о навесном оборудовании, чертежи и инструкции к ним.

Также рекомендуем прочитать:

Имея минимальное количество инструментов, собрать мотоблок не составит особого труда. Нам понадобятся:

  1. Пара колес;
  2. Сидячее место для управления;
  3. Уголки из металла;
  4. Профиль и трубы из металла;
  5. Токарный или фрезерный аппарат для сварки;
  6. Крепежные соединения и т. д.

Сборка устройства

Имея все необходимое под рукой, переходим непосредственно к сборке агрегата:

  1. Необходимо подготовить металлический лист длиной 180 см.
  2. Поперек этого листа необходимо приварить лист меньшего размера, около 60 см. Здесь будут крепления для колесных стоек. Высота стоек должна быть не меньше 30 см.
  3. Проводим сварочные работы над раскосами, которые будут установлены к раме и колесным втулкам (их расположение может быть любым).
  4. Балку привариваем к большому металлическому листу. Это позволит усилить рамную конструкцию.
  5. Из швеллера сваривается рама для навесных установок. В перпендикулярном положени привариваем еще одну небольшую трубу в 30 см, которая будет служить заготовкой для сиденья. Свариваем еще две меньшие трубы на ней, чтобы получилась подставка. Можно взять готовое сиденье и установить на эту подставку или использовать фанеру в качестве сиденья, предварительно обтянув ее мягким дутым материалом. Закрепляется сиденье болтами.
  6. Завершающий этап: установка рычага управления на 3 колена (35, 55 и 20 см). Для регулирования усиления устанавливается еще один рычаг на 80 см. Все рычаги должны быть скреплены между собой болтами.

По сути, в этой конструкции нет ничего сложного, важно лишь иметь сварочный опыт. На некоторых подобных моделях устанавливают рулевое управление. Такой мотоблок будет удобным в использовании на пахотных работах.

Самодельное навесное оборудование

С того момента, как возникла необходимость транспортировать груз и разные тяжести на мотоблоке, началось развитие различных навесных установок. Самой первой конструкцией стало прицепное устройство. Это позволило значительно облегчить перевозку грузов на различные расстояния.

Существуют такие разновидности навесного оборудования:

  • Самодельные фрезы типа «гусиные лапки» обеспечивают качественную прополку грунта, перемешивают землю на достаточную глубину и разбивают даже самые твердые уплотнения.
  • Самодельные грабли облегчают очистку почвы от сорняков, разбивают комья или помогают убирать скошенную траву. Если сделать грабли складными, то это существенно облегчит их транспортировку.
  • Самодельный окучник сформирует гребни должной высоты и сделает их ровными и аккуратными. Применимо это в работе с корнеплодными культурами.
  • Самодельный отвал является помощником в уборке снега, песка и мусора.
  • Самодельная сеялка может засеивать ряды от 1 до 5 штук за один раз. Бывают овощные сеялки и сеялки точного посева.
  • Самодельная лопата играет роль бульдозера, выравнивает поверхность земли, а также убирает снег в зимнее время.

Адаптеры призваны создать комфорт управления и облегчить тяжелый труд пахотных работ.  Можно спокойно сесть за такое устройство и в более короткие сроки выполнить необходимые хозяйственные работы на своем участке.

Простота таких устройств позволяет каждому фермеру, имеющему навыки в работе со сварочными инструментами, собрать нужный адаптер к мотоблоку своими руками. А навесное оборудование может не только помочь в быту, но прилично сэкономить семейный бюджет.

Внимание, только СЕГОДНЯ!

Загрузка...

landshaftnik.com

Отправить ответ

avatar
  Подписаться
Уведомление о
