Чугун передельный
Чугун, который предназначен для последующего передела в сталь или переплавки в виде отливки, называют чугун передельный. Такой сплав выглядит как начальный продукт черной металлургии, который изготавливается путем плавления железной руды или металлолома в доменной или электрической печи. Отливается такой чугун в чушках без пережимов, однако иногда производится с одним или двумя пережимами. Весовые параметры чушек, обычно следующие:
- 18 кг;
- 30 кг;
- 45кг;
- 55кг.
Чугун передельный производится с учетом его дальнейшего назначения. Если сплав будет применяться для выплавки сталей,то применяют марки П1, П2, для литейного производства применяют ПЛ1 и ПЛ2. Такой чугун должен изготавливаться обязательно по установленным стандартам технической документации. При изготовлении обязательно есть бой, величина которого не должна превышать 2%массы от партии и куски боя не должны быть более 2кг.

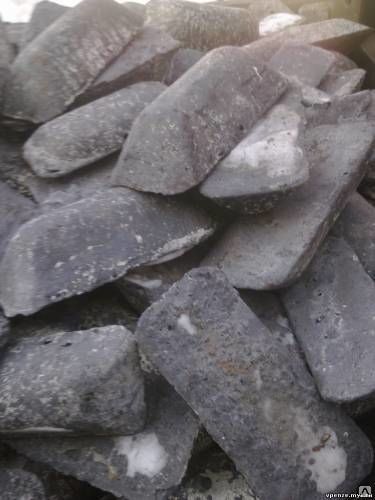

Поверхность чушки должна быть чистой, без остатков шлака или другого загрязнения, хотя допускаются налеты извести, графита и других элементов, что никак не сказывается на качестве самого сплава и не отражается на дальнейшем процессе его переработки. Чугун передельный в своем составе может иметь медь, процентное содержание которой не должно превышать 0,3%. К маркам ПВК1, ПВК2, и ПВК3 предъявляются требования по содержанию серы не более 0,001%, фосфора до 0,015%.
Свойства передельного чугуна определяют его применение. В силу того, что сплав характеризуются своей особой хрупкостью, он не поддается обработке. В зависимости от выплавки, передельный чугун различают:
- несплавный;
- сплавный.
Указанные свойства регулируются количеством и дозировкой легирующих элементов, это в свою очередь сказывается на свойствах сплава. Например, свойства передельного чугуна сплавного содержащего никель(0,5-3,5%) позволяют применять его для производства деталей с высоким сопротивлением к сжатию.
Обработка передельного чугуна
Обработка передельного чугуна модифицированного или графитизированного, может выполняться различными способами. Но не все они придают нормативное значение механических свойств, а также микроструктуры чугуна. Крайне важно исключить отбел чугуна, при этом повысить его физико-механические свойства. Данный результат достигается путем ввода в расплавленный чугун ферросилиция в процессе разлива в чушки, при температуре 1330 – 1400 градусов Цельсия.
Учитывая содержание углерода и кремния в чугуне, рассчитывают каким будет расход ферросилиция. Такая обработка передельного чугуна
Технология позволяет улучшать однородность макроструктуры, что и определяет указанные выше качества сплава. Чтобы улучшить однородность макроструктуры и придать механическим свойствам высокий показатель, необходимо дифференцировать удельный расход модификатора на обработку, учитывая карбидообразующий элемент марганца и элемент графитизатора кремний.
Чугун передельный, его основные марки согласно ГОСТ:
- П1, П2, ПВК1, ПВК2, ПВК3,
- ПЛ1, ПЛ2, ПФ1, ПФ2, ПФ3.
Чугун серый, литейный и передельный – цена в Москве

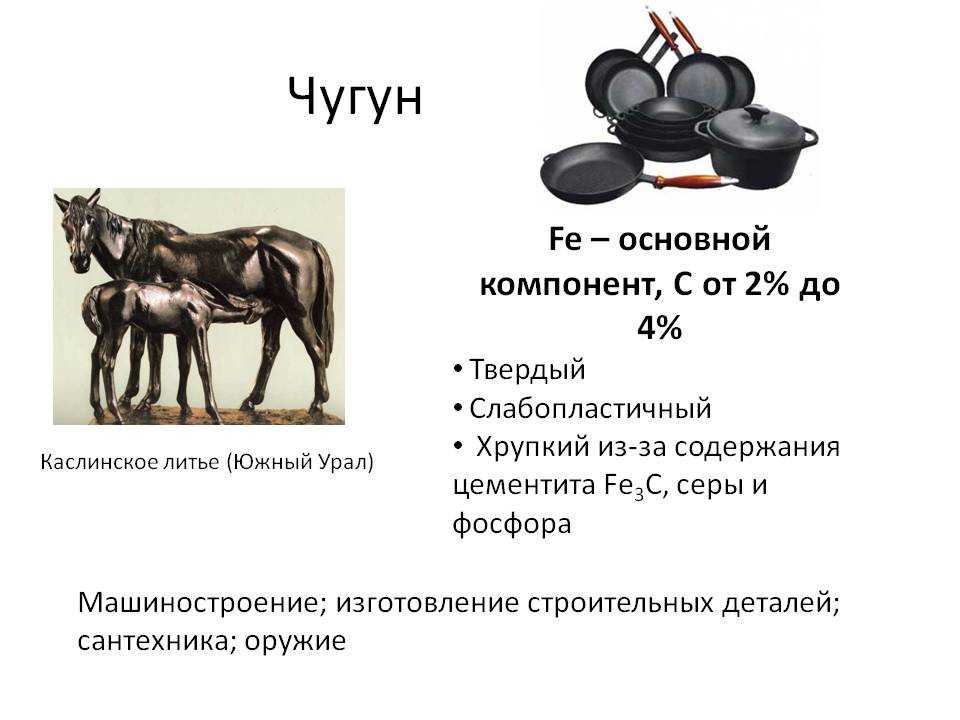

Чугун – это сплав железа и углерода, в котором Железа более 90%, а Углерода — не более 6,67%, но и не менее 2,14%. Также углерод может находиться в чугуне в виде цементита или же графита. Углерод дает сплаву достаточно высокую твёрдость, однако, вместе с тем, понижает ковкость и пластичность. В связи с этим чугун является хрупким материалом. Также в определенные марки чугуна добавляют специальные присадки, которые способны придать соединению определенные свойства.
Чугун отлично подходит для литья при производстве разнообразных изделий для всех отраслей промышленности. По этому показателю он незначительно уступает сталям некоторых марок, превосходя все остальные сплавы железа.
Требования, предъявляемые к составу чугуна (содержанию примесей), определяются его назначением. По своему назначению чугуны делятся на передельные, литейные и специальные.
Передельный чугун
Передельный чугун- чушковый чугун, выплавляемый в доменных печах и предназначенный для дальнейшего передела в сталь или переплавки в чугунолитейные цехах при производстве отливок. От других видов металла, получаемого в доменных печах (литейных и зеркального чугунов, ферросилиция и ферромарганца), Передельный чугун отличается низким содержанием Si и Mn (не более 1,75% каждого). Передельный чугун — основная продукция доменного производства.
Передельный ГОСТ 805-95 | Хим. состав* класс Б | |||||||
С | Si | Mn | P | S | Cr | Ti | V | |
ПЛ 1 ПЛ 2 |
| 0,9-1,2 0,5-0,9 | 0,3-0,5 0,3-0,5 | 0,12 0,12 | 0,02-0,05 0,02-0,05 | 0,05 0,05 |
|
|
Передельный ГОСТ 805-95 | Хим. | |||||||
С | Si | P | S | Cr | Ti | V | ||
ПЛ 1 ПЛ 2 |
|
|
|
|
|
|
|
|
состав* класс АКупить передельный чугун ПЛ1, ПЛ2 в ООО «СнабВсех» : 8/495/975-69-69!
Литейный чугун (ГОСТ 4832-95)

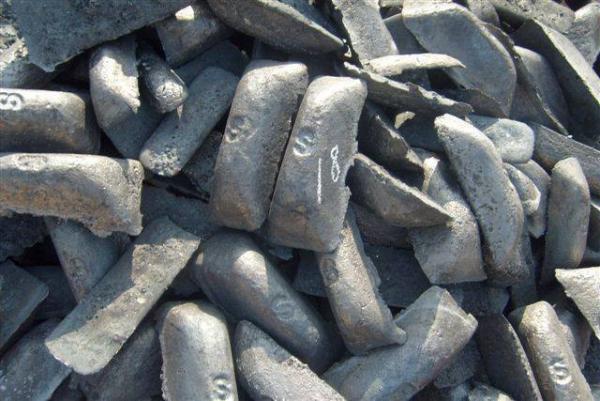

Литейный чугун (ГОСТ 4832-95) — чушковый чугун, выплавляемый в доменных печах и предназначен для переплавки в чугуно-литейных цехах при производстве отливок.
Литейный ГОСТ 4832-95 | Хим. состав* класс А | |||||
С | Si | Mn | P | S | Cr | |
Л1 | 3,8-4,5 | 3.2-3.6 | 0,5-0,9 | 0,03-0,05 | 0,01-0,03 | 0,03 |
Л2 | 3,8-4,5 | 2,8-3,2 | 0,5-0,9 | 0,03-0,05 | 0,01-0,03 | 0,03 |
Л3 | 3,8-4,5 | 2,4-2,8 | 0,5-0,9 | 0,03-0,05 | 0,01-0,03 | 0,03 |
Л4 | 3,8-4,5 | 2,0-2,4 | 0,5-0,9 | 0,03-0,05 | 0,01-0,03 | 0,03 |
Л5 | 3,8-4,5 | 1,6-2,0 | 0,5-0,9 | 0,03-0,05 | 0,01-0,03 | 0,03 |
Л6 | 3,8-4,5 | 1,2-1,6 | 0,5-0,9 | 0,03-0,05 | 0,01-0,03 | 0,03 |
Литейный ГОСТ 4832-95 | Хим. | |||||
С | Si | Mn | P | S | Cr | |
Л1 | 3,8-4,5 | 3.2-3.6 | 0,5-1,5 | 0,1-0,15 | 0,01-0,05 | до 0,15 |
Л2 | 3,8-4,5 | 2,8-3,2 | 0,5-1,5 | 0,1-0,15 | 0,01-0,05 | до 0,15 |
Л3 | 3,8-4,5 | 2,4-2,8 | 0,5-1,5 | 0,1-0,15 | 0,01-0,05 | до 0,15 |
Л4 | 3,8-4,5 | 2,0-2,4 | 0,5-1,5 | 0,1-0,15 | 0,01-0,05 | до 0,15 |
Л5 | 3,8-4,5 | 1,6-2,0 | 0,5-1,5 | 0,1-0,15 | 0,01-0,05 | до 0,15 |
Л6 | 3,8-4,5 | 1,2-1,6 | 0,5-1,5 | 0,1-0,15 | 0,01-0,05 | до 0,15 |
состав* класс Б,ВКупить литейный чугун Л1,Л2,Л3,Л4,Л5,Л6 в ООО «СнабВсех»: 8/495/975-69-69 или по бесплатному номеру 8-800-511-46-48!!
Серый чугун
Серый чугун — это чугун, у которого большая часть углерода находится в свободном состоянии в виде графита, называется серым чугуном.
Серый чугун мягкий, хорошо обрабатывается режущим инструментом. В изломе имеет серый цвет. Серый чугун обладает малой пластичностью, его нельзя ковать, так как содержащийся в нем графит способствует раскалыванию металла. Серый чугун значительно лучше работает на сжатие, чем на растяжение. Получается серый чугун путем медленного охлаждения после плавления или нагревания. Температура плавления серого чугуна 1100—1250° С.Обыкновенный серый чугун является одним из важнейших литейных машиностроительных материалов и характеризуется высокими литейными и удовлетворительными механическими свойствами, хорошей обрабатываемостью резанием, высокой износостойкостью, нечувствительностью к поверхностным дефектам.
Согласно ГОСТ 1412-85 установлены марки отливок из серого чугуна. Серый чугун маркируется буквами СЧ и двузначным числом, показывающим минимальное значение предела прочности на растяжение. Например, у чугуна марки СЧ25 временное сопротивление при растяжении σв = 250 МПа; твердость НВ = 1800 — 2500 МПа и структура металлической основы — феррит + перлит.
Ферритные и феррито-перлитные серые чугуны СЧ10, СЧ15, СЧ18 используют для слабо- и средненагруженных деталей: крышки, фланцы, маховики, корпуса редукторов и др.
Перлитные серые чугуны СЧ21, СЧ25 применяют для деталей, работающих при повышенных статических и динамических нагрузках: блоки цилиндров, картеры двигателей, поршни цилиндров, станины станков и пр.
Перлитные модифицированные серые чугуны СЧ30, СЧ35, СЧ40, СЧ45 обладают наиболее высокими механическими свойствами. Их применяют при высоких нагрузках: зубчатые колеса, гильзы двигателей, шпиндели, распределительные валы и пр. Структура модифицированных чугунов — перлитная основа с небольшим количеством изолированных пластинок графита.
Особенности и использование чугуна. Чугун – это металлическая руда, которая… | by Sidhu sody
Чугун — это металлическая руда, содержащая 90% железа. Чугун используется для изготовления изделий из стали и чистого железа. Он имеет очень высокое содержание углерода наряду с кремнеземом и другим компонентом шлака.
Чугун, полученный из плавильного железа, отличается высоким содержанием углерода для дальнейших этапов обработки. Когда металл остынет и затвердеет, маленькие слитки разбиваются о желоб и называются чугуном. Процесс выплавки железа использовался с древних времен. В этой статье я расскажу об использовании большого железа:
· Традиционно чугун используется в кузницах для украшений, пудинговых печах и стали. В этом процессе расплавляется чугун и направляется сильный воздух. Это способствует растворению примесей железа. Промежуточный продукт лужения известен как чистый металл и рафинированное железо. Многие производители чугуна в Индии ( ) используют эту технику для производства лучшей стали в процессе ковки.
· Некоторые виды чугуна подходят для производства ковкого чугуна. Марки чугуна, используемые для производства ковкого чугуна, могут иметь низкое содержание кремния, марганца, серы и фосфора. Типы чугуна используются для разбавления всех элементов в ковком чугуне, что является вредным процессом.
· Чугун содержит сталь с низким остаточным содержанием азота и низким содержанием азота, имеет постоянный химический состав, улучшает состояние шлака и улучшает управление технологическим процессом.
· Чугун имеет сертифицированный анализ, постоянную и однородную форму, что хорошо подходит для извлечения углерода и кремния. У него более низкая температура плавления, чем у стального хлама. Более низкая температура плавления сочетала в себе плотную шихту и стальную шихту. Производители чугуна в Индии установили компенсацию шихты, включающую использование литейных сортов или типов чугуна. Они могут обеспечить разнообразие источников в кузницах нарядов.
· Будучи жидким металлом, он используется для заливки в сталеплавильные печи для производства стали, электродуговых печей, индукционных печей и кислородных печей. Ранее он использовался для ковки нержавеющей стали, ковки украшений, пудлинговых печей и мартеновских печей.
Контроль качества процесса производства чугуна
Доменная печь для производства чугуна оснащена строгим оборудованием и постоянно контролируется.
Химический состав различного железа, полученного из шахт, проверяется и смешивается с другой железной рудой для получения шихты. Первый и самый очевидный процесс – разработка карьера. Истощенные места добычи полезных ископаемых обычно используются в качестве свалок, а затем закрываются и благоустраиваются. В процессе извлечения железа из руды образуется большое количество ядовитых и едких газов. Эти газы очищаются и перерабатываются, но небольшое количество газов остается в атмосфере.
Железный и стальной лом в виде старых автомобилей и бытовой техники также представляет опасность для окружающей среды. Большая часть материала перерабатывается; однако стальной лом по-прежнему является важным ресурсом для производства стали. Разница между чугуном и сталью заключается в количестве углерода в чугуне по сравнению со сталью.
Чугун: определение, применение, свойства, состав,
Сегодня вы познакомитесь с определением, применением, свойствами, составом и видами купеческого чугуна.
Чугун – это твердая форма жидкого чугуна, полученная из железной руды или вторичного лома, и перерабатывается в доменной или электродуговой печи. Чугун используется в качестве сырья для производства железа стали, и большая часть этого материала импортируется.
Подробнее: Понимание процесса выплавки железной руды
Содержание
- 1 Применение чугуна
- 2 Свойства чугуна
- 3 Состав чугуна
- 4 Чугун товарный
- 5 Виды чугуна
- 5.1 Поделись!
Применение чугуна
Чугун применяется в электродуговой печи для производства стали. Чугун высокой чистоты используется в литейных цехах для производства отливок из высокопрочного чугуна. Чугун также используется в литейном производстве чугуна в отливках из серого чугуна.
Свойства чугуна
Чугун также известен как неочищенное железо. Он получается в плавильной печи в виде продолговатых блоков и имеет очень высокое содержание углерода 3,5–4,5, так как содержит 90% железа.
Его получают путем плавки железной руды с высокоуглеродистым топливом и восстановителем, таким как кокс, обычно с известняком, который служит флюсом. Другие материалы, такие как антрацит и древесный уголь, используются в качестве топлива.
Подробнее: Сырье, используемое для производства чугуна и стали
Термин «чугун» происходит от старого способа обращения с расплавленным железом. Он стекал прямо из печи в открытые каналы, которые впадали в многочисленные короткие каналы с обеих сторон, что имело слабое подобие свиноматки, кормящей железных поросят. Чугун отламывался от свиноматки в твердом состоянии. Небольшое количество холодного железа до сих пор известно как чугун. Термин «горячий металл» используется для обозначения расплавленного железа.
Подробнее: Все, что вам нужно знать о доменной печи
Состав чугуна
Чугун содержит около 90-95% элементарного железа вместе с несколькими другими элементами, в основном углеродом, кремнием, фосфором, марганцем и серой – в различные пропорции в зависимости от составов сырья и режима работы доменной печи.
Свиньи могут содержать от 3,0 до 4,5% углерода, 0,5-4,0% кремния, 0,025-2,5% фосфора, 0,15-2,15% марганца и до 0,2% серы. Состав, необходимый для производства стали, отличается от состава, необходимого для использования в литейных цехах для изготовления чугунных отливок.
Товарный чугун

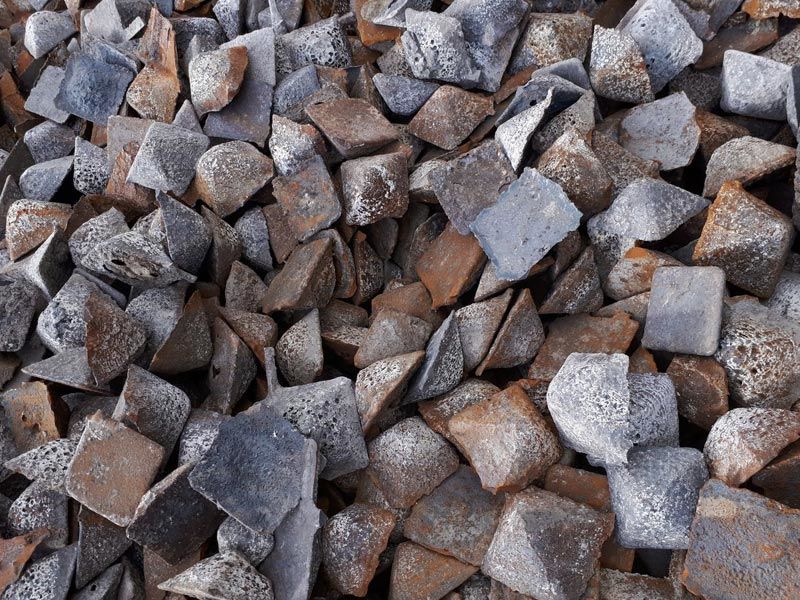

Товарный чугун представляет собой литые слитки холодного чугуна. Затем он продается третьим сторонам в качестве сырья для сталелитейной и черной металлургии. Он производится специализированным торговым заводом (вся продукция продается внешнему покупателю), интегрированным сталелитейным заводом с избыточным железом для их внутренних потребностей, отлитым в слитки и проданным на торговый рынок.
Подробнее: Разные виды металлов и их классификация
Виды товарного чугуна
Товарные чушки в основном бывают трех основных типов:
1. Основной: в основном используется в производстве стали с электродуговой сваркой
2. Литейный: известен как гематитовый чугун, используемый в основном для производства отливок из серого чугуна в вагранках.
