Как сделать минитрактор на базе мотоблока своими руками

Для сельскохозяйственных работ на относительно небольших участках земли оптимальным вариантом является мини-трактор. Как правило, заводской вариант стоит больших денег, а вот сделать минитрактор на базе мотоблока можно гораздо дешевле. Важно понимать, что самый необходимый элемент самодельного трактора – это мотоблок, и он должен отвечать определенным требованиям. О том, как выбрать подходящую модель, речь пойдет ниже.

Содержание

Выбор мотоблока

Для того чтобы минитрактор качественно выполнял возложенные на него задачи, необходимо правильно выбрать мотоблок. Обратить внимание нужно на следующие параметры.

  1. Мощность – здесь прямая зависимость от площади, которую необходимо обработать. Чем она больше, тем устройство должно быть мощнее. Для участка размером до 60 соток хватит мотоблока с мощностью движка 4 л.с. Для обработки 1 гектара подойдет вариант 6-7 л.с. От 2 до 4 гектаров земли лучший выбор 8-9 л. с.
  2. Топливо. Лучше всего выбирать модели на дизеле. Как показывает практика, такие устройства лучше справляются с большим объемом работы, а также экономичней расходуют топливо.
  3. Масса. Устройства с небольшим весом имеет лучшую управляемость, чем более тяжелые модели. Однако это условие важно в том случае, если техника будет использоваться по прямому назначению. Если же покупка мотоблока подразумевает переоборудование его в трактор, то следует брать более тяжелую модель, так как с твердым грунтом легкий мотоблок может не справиться.
  4. Цена. Учитывая тот факт, что самодельный трактор – это в первую очередь желание сэкономить, покупать зарубежный мотоблок или дорогую разрекламированную модель не стоит. Лучше всего подойдут отечественные модели – Агро, Нева, МТЗ, Кентавр и Зубр. Их дополнительным преимуществом помимо цены является доступность деталей и возможность провести ремонт самостоятельно.
  5. Комплектация. Многие мотоблоки на рынке продаются с большим количеством дополнительных принадлежностей, порой их стоимость может превышать цену самого устройства. Если большинство из них не нужно, то лучше переплатить деньги за более мощный движок.
  6. Функциональность. Мотоблок, из которого планируется изготавливать трактор, должен в идеале обладать следующими функциями: регулировка руля, принудительная остановка двигателя в аварийной ситуации, электрический стартер.

Комплект для переделки мотоблока в трактор

К любому из вышеперечисленных мотоблоков можно отдельно купить комплект для его переделки в мини-трактор. Многие производители предугадывают желание пользователей переделать мотоблок в трактор и специального для этого продают комплект запчастей. Его стоимость может достигать 350-400 долларов, но он стоит этих денег.

Комплект для переделки мотоблока в минитрактор включает в себя раму для крепления двигателя, сидение, систему управления, заднюю подвеску с механизмом подъема, переднюю ось с тормозами и колесными ступицами. Как правило, все запчасти выполнены из металла и имеют хорошее качество. Для сборки трактора из готового комплекта необходимо воспользоваться приложенной схемой.

Впрочем, можно обойтись и без приобретения готового комплекта. Чтобы сделать минитрактор из мотоблока своими руками, помимо основы в виде самого мотоблока понадобятся другие узлы и инструменты.

Важно понимать, что не все конструктивные элементы получится изготовить самостоятельно, кое-что в любом случае придется докупить.

Самостоятельное изготовление минитрактора

Независимо от того, какой путь будет выбран для сборки, понадобится ряд инструментов:

  • аппарат для сварки;
  • дрель и набор сверл для нее;
  • отвертка и ключи
  • болгарка с дисками;
  • запчасти для крепежа.

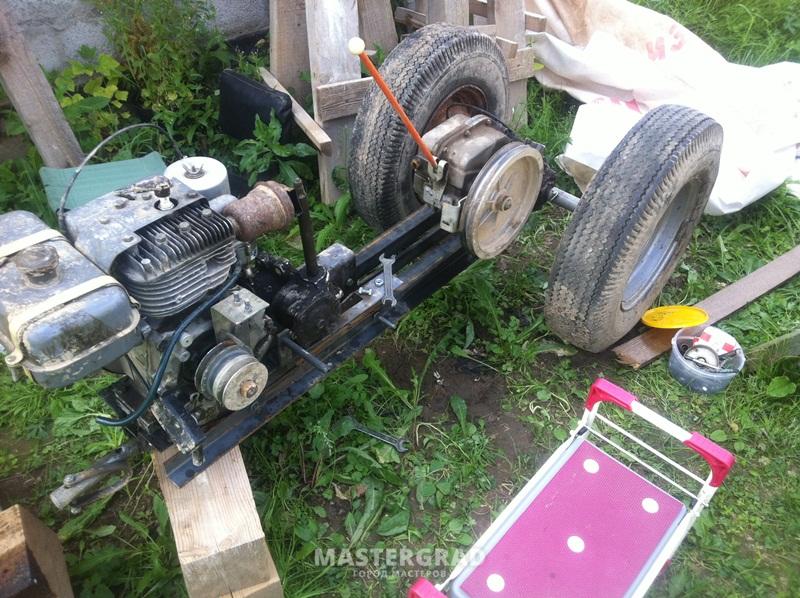

Рама

Перед тем, как начинать собирать трактор, следует подготовить хороший чертеж. Можно изготовить его самостоятельно, но тогда потребуется не просто красивая картинка, но продуманная схема с расчетами, исходя из имеющейся основы и задач, которые следует выполнять.

Несущая конструкция при переделке мотоблока в минитрактор требует доработки, так как необходимо дополнительно установить еще два колеса. Для ее изготовления потребуется металлический профиль или труба. Сечение трубы, как и толщина стенок, не играют особой роли, но очевидно, что они не должны быть слишком тонкими.

Вообще в данном случае правило «чем тяжелее, тем лучше» работает. Вес усиливает сцепление техники с поверхностью, а во время вспахивания это особенно важно.

Скреплять элементы рамы можно с помощью сварки или посредством болтов и гаек, также можно применить комбинированную сборку. Для усиления рамы можно использовать дополнительно поперечную балку, которая выступит в качестве ребра жесткости и сделает конструкцию более крепкой.

На этапе сборки рамы можно озаботиться изготовлением устройства для навесного оборудования, оно может быть расположено спереди или сзади. Если на самодельные минитрактора помимо прочего возлагается задача перемещать небольшие прицепы, то сзади следует приделать фаркоп.

Ходовая часть

Для передних колес минитрактора с двигателем от мотоблока можно приобрести готовые ступицы. Для того чтобы закрепить переднюю пару, необходимо взять трубу шириной с переднюю ось. К ней крепят колесные ступицы. Далее по центру просверливают отверстие и прикрепляют трубу к раме. Рулевые тяги монтируются к раме с червячным редуктором, чтобы обеспечить возможность управлять поворотом колес. Когда редуктор закреплен, можно устанавливать руль.

Для установки задней оси потребуется втулка с подшипниками. На нее помещается шкив для того, чтобы крутящий момент от мотора был передан на ось. Для задних колес можно использовать колеса от легковой машины или применить те, которые были в комплекте с мотоблоком.

Совет! Колеса лучше всего брать диаметром от 30 до 35 см (12-14 дюймов), это обеспечивает оптимальную устойчивость и маневренность. При меньшем размере колес трактор будет нырять передней частью в землю, при большем может опрокинуться на кочке или при повороте.

Двигатель

Чаще всего двигатель устанавливается спереди рамы — это делается для того, чтобы уравновесить конструкцию при работе с прицепом или другим оборудованием. Двигатель крепится с помощью системы крепления, и лучше всего ее сделать подвижной. Причиной тому служит ременной способ крепления заднего моста с двигателем. Чтобы обеспечить удобство натяжения ремней и упростить этот процесс, двигатель лучше оставить подвижным.

Дополнительное оборудование

Необходимые элементы для сбора основной конструкции указаны выше. После ее сборки осуществляется подключение тормозной и гидравлической системы. Если техника будет использоваться на трассе или в темное время суток, то не лишним будет установить фары, а также габаритные огни. Наличие козырька от солнца или обшивки – личное дело каждого: существенных преимуществ при работе они не дадут.

Быстрый способ изготовить минитрактор

Прицеп-адаптер – это дополнение к мотоблоку, он просто присоединяется к основному устройству, и получается минитрактор. Для производства самоделки потребуется конструкция из одноосной рамы. В качестве подвески можно использовать запчасти от коляски мотоцикла. Ось лучше всего изготовить из стального уголка размером 4х4 см. К этому уголку привариваются колесные втулки. Здесь важно правильно рассчитать их местоположение и обеспечить надежность крепления. После этого надеваются колеса.

Следующий этап производства – крепежная система. Для этого мотоблок нужно поставить рядом с осью и замерять расстояние, по которому отрезать трубу. Для большей надежности в месте крепления приваривается дополнительная рама размером не более 30*30 см.

Заключение

Сборка минитрактора своими руками посредством переделки мотоблока — не такая уж тяжелая задача. При использовании уже готового комплекта она становится еще легче, но можно сэкономить и сделать все самостоятельно. В интернете можно найти большое количество видео на эту тему, и ниже приведено одно из них:

Превращаем мотоблок в минитрактор



Проведение весенне-летних сельскохозяйственных работ сейчас без применения техники малой механизации уже невозможно представить. Когда земельный участок не очень велик, то вполне хватает обычного мотоблока требуемой мощности.


Когда же площадь обрабатываемой земли превышает гектар, работа с этим агрегатом становится не такой уж и удобной, так как приходится пешком, ведя перед собой мотоблок, преодолевать очень большие расстояния, нахаживая многие километры. Из-за этого значительно снижается скорость, и приходится затрачивать лишние силы.


Для того чтобы избежать этого, применяют минитрактор. Эта машина позволяет владельцу выполнять все работы сидя, что значительно экономит силы и время. Стоимость заводского минитрактора зачастую оказывается очень высокой для ряда земледельцев. Из-за этого они вынуждены отказываться от приобретения подобной техники.

В этом случае оптимальным вариантом оказывается переделка мотоблока в минитрактор.




При наличии мощного и качественного мотоблока, цена которого значительно ниже стоимости минитрактора, последний легко можно сделать своими руками и с небольшими затратами получить такую необходимую в хозяйстве машину. Особых знаний для этого не требуется и, имея лишь небольшие навыки работы с металлом и чертежи минитрактора, его можно смонтировать из мотоблока за 5-8 часов.

Эксплуатация минитрактора

Для того чтобы убедиться в необходимости наличия в хозяйстве минитрактора, стоит рассмотреть немного подробнее его возможности. Вне зависимости от того сделан минитрактор из мотоблока своими руками или куплен готовый, функциональность его остается одинаковой. Эта машина предназначена для следующего:



  • •    сельскохозяйственные работы на земле;
  • •    уборка мусора;
  • •    уборка снега;
  • •    стрижка газона;
  • •    косьба сена;
  • •    перевозка грузов;
  • •    передвижение в условиях сельской местности с низкой проходимостью для транспорта.


Таким образом самодельный минитрактор из мотоблока не только будет выполнять с меньшей затратой сил владельца все функции, присущие базовому агрегату, но и прибавит ему дополнительные возможности. Благодаря этому подобное устройство становиться максимально функциональным и востребованным.

Простой вариант

Для того чтобы сделать минитрактор из мотоблока, можно выбрать один из двух вариантов. Первый является наиболее простым и не требующим никаких навыков, но более затратным. Заключается он в приобретении уже готового комплекта для переделки мотоблока в минитрактор. В этом случае самостоятельно изготавливать ничего не придется, а останется только собрать минитрактор из всего готового, следуя инструкции или прилагаемому чертежу минитрактора.



В стандартный комплект для переделки мотоблока входят:



  • •    основная рама;
  • •    рулевое управление;
  • •    крылья;
  • •    сиденье;
  • •    рычаги для включения блокировки полуосей;
  • •    тормозной цилиндр;
  • •    бак для тормозной жидкости;
  • •    тормозной барабан.


Используя этот комплект, легко максимально быстро получить качественный минитрактор из своего мотоблока. Как правило, этот способ подходит преимущественно для тяжелых моделей весом от двухсот килограммов. Проще всего сделать таким образом минитрактор из мотоблока МТЗ.


Для более легких моделей обычно достаточно приобрести стандартный адаптер с сиденьем. Установив его, переделку мотоблока можно считать оконченной. В этом случае минитрактор получится облегченный, но также очень функциональный и удобный.




Сделав подобным образом минитрактор из мотоблока, не нужно больше задумываться о покупке готовой машины.

Своими руками

В том же случае когда затраты на минитрактор из мотоблока хочется максимально снизить, можно провести все работы самостоятельно. При этом не будет необходимости покупать комплект для минитрактора или адаптер, так как все изготавливается своими руками.







Рационально рассмотреть здесь изготовление минитрактора из мотоблока Нева.

Связано это с тем, что данная модель агрегата наиболее распространена и мощность ее достаточна для создания машины. Кроме этого, удобным является и то, что в интернете всегда можно найти достаточно чертежей минитрактора из мотоблока Нева. Без них приступать к работам невозможно.


Первое, что необходимо изготовить для будущего минитрактора – это рама. Для нее следует использовать уголки и трубы из прочного металла. Для соединения деталей надежнее всего взять болты, отверстия под которые просверливаются дрелью. Кроме этого, для создания рамы минитрактора можно применять и сварочный аппарат.




После рамы стоит позаботиться о кузове, который будет служить защитой от грязи как для водителя агрегата, так и для всех механизмов. Обойтись без него, конечно, можно, но не желательно. Идеальным материалом для кузова будет листовая нержавейка, которая излишне не удорожит самодельный минитрактор. Такую часть работы можно назвать самой творческой, так как на этом этапе можно придать своему трактору любые очертания.

Все зависит только от фантазии и умения автора.


После этого минитрактор на базе мотоблока должен обзавестись рычагами сцепления и тормоза, а также сиденьем. Оно в первую очередь должно быть комфортным для седока, и поэтому можно применить с этой целью переднее сиденье от автомобиля. Далее монтируется руль под высоту кресла. Последним, что требуется сделать, перед тем как назвать минитрактор из мотоблока готовым, будет покраска получившегося агрегата.


Цена такого минитрактора из мотоблока намного ниже, чем заводского, а качество практически не уступает ему. Учитывая это, вопрос о том, как сделать минитрактор, очень разумен и оправдан.

Минитрактор своими руками

Содержание

  • 1 Подготовка чертежей
  • 2 Сборка минитрактора из старых автомобильных запчастей
    • 2.1 Изготавливаем раму
    • 2.2 Двигатель и трансмиссия
      • 9000 5 2.3 Выбор рулевого управления
    • 2.4 Оси и колеса
  • 3 Переделка мотоблока в мини-трактор

Когда мотоблока для хозяйственных нужд становится мало, человек задумывается о приобретении мини-трактора. Но стоимость такого оборудования начинается от 100 тысяч рублей и не каждому по карману. Вот тут и возникает вопрос, как сделать мини-трактор своими руками с минимальными затратами.

Подготовка чертежей

Владельцы делают такие самоделки из старых деталей от автомобиля или переделывают мотоблок. Вариантов много, и каждый дизайн индивидуален. В любом случае, если вы собираетесь складывать мини-трактор, то без чертежа не обойтись. На схеме обязательно укажите размеры каркаса, расположение всех узлов и другие детали. На фото предлагаем посмотреть, из чего состоит мини-трактор. Вы можете отталкиваться от этой схемы при разработке чертежа.

Каркас является основой конструкции. Именно на него крепятся все агрегаты мини-трактора. Сегодня мы рассмотрим самодельный мини-трактор на цельной раме, поэтому на фото предлагаем посмотреть его чертеж с размерами агрегатов.

Составление чертежа является обязательным этапом, так как процесс сборки мини-трактора требует подгонки всех деталей, снятых с другой техники. Все узлы запомнить невозможно, но по схеме вы всегда будете ориентироваться и идти в правильном направлении. Кроме того, могут потребоваться токарные работы. Глядя на чертеж, токарь уже сможет иметь представление о том, что от него требуется.

Сборка мини-трактора из старых автомобильных деталей

Итак, с важностью чертежа мы разобрались, и будем считать, что вы его уже нарисовали. Теперь нужно подготовить основные детали. К ним относятся: двигатель, рулевое управление и трансмиссия. Для изготовления каркаса понадобится швеллер или профильная труба.

Изготавливаем раму

Для самодельного мини-трактора можно изготовить рамы двух видов:

  • Ломаная рама состоит из двух отдельных прямоугольных конструкций. То есть свариваются две полурамы. Между собой они соединены специальным механизмом – шарниром. Изготовлена ​​конструкция из швеллера №5 или №9. В таком мини-тракторе на стыке двух элементов размещается рулевая колонка, а передние колеса поворачиваются вместе с полурамой.
  • Неразъемная рама представляет собой сварную конструкцию с двумя лонжеронами и задней и передней поперечиной. Для их изготовления подходят швеллер №10 и №12 соответственно. Для придания жесткости конструкции поперек рамы приваривается перемычка из профильной трубы. На цельной раме рулевая колонка будет управлять только передней осью с колесами.

Из двух рассмотренных вариантов цельную раму проще сделать для мини-трактора своими руками, поэтому стоит остановиться на ней.

Двигатель и трансмиссия

Выбор моторов для самодельного мини-трактора не велик. Слабые двигатели нужно сразу выбрасывать, даже если можно получить их бесплатно. Ведь вам не нужен непроизводительный трактор. Оптимально для таких самоделок подходят моторы УД-2 или УД-4. Они отличаются экономичным расходом топлива и хорошей производительностью. Также могут работать одно- или двухцилиндровые дизели. Достать мотор М-67 сложнее. Если вам удалось это сделать, то долгая работа мини-трактора гарантирована. Кроме того, эта марка двигателя дешева в обслуживании.

Перед установкой на раму мотор нужно доработать. Во-первых, сначала увеличивается передаточное число. Во-вторых, придется делать систему воздушного охлаждения самостоятельно. Для этого к коленчатому валу подключается вентилятор. Вокруг лопаток устанавливается подвесной кожух. Он направит холодный поток воздуха к двигателю.

Совет! Если у вас полностью просроченный Москвич или Жигули, то лучшего двигателя для мини-трактора не найти. Причем вместе с мотором используются родные трансмиссия и коробка передач. Детали не требуют подгонки. Их просто демонтируют, после чего ставят на раму мини-трактора.

При сборке агрегатов из деталей разных марок автомобилей придется делать подгонку. Допустим коробка передач и ВОМ взяты от ГАЗ-53, а сцепление от ГАЗ-52. Для их установки вваривается новая корзина сцепления. На маховике мотора уменьшают плоскость задней части, а в центре сверлят новое отверстие.

Совет! Процесс доработки узлов требует точного исполнения. Все работы лучше выполнять на токарном станке.

Выбор рулевого управления

Самостоятельно сделать рулевое управление невозможно. Его придется снять со старого оборудования. Самый простой вариант – червячная передача. Рулевая колонка подойдет к любому легковому автомобилю. На цельной раме передняя ось с колесами поворотная, поэтому с колонкой связана тягами. На сломанной раме к передней половине приварена шестерня. Именно такая деталь крепится к рулевой колонке. Поворот передней полурамы будет осуществляться за счет сцепления двух шестерен.

Для лучшей управляемости самодельный мини-трактор можно оснастить агрегатом с гидроцилиндрами. А вот для циркуляции масла придется установить дополнительный насос. Самостоятельно такой руль не собрать. Полностью снять его можно только с сельскохозяйственной техники.

Оси и колеса

Задний мост мини-трактора является ведущим. Лучше взять от старой легковушки. Возможно, вам придется обратиться к токарю, чтобы уменьшить полуоси. Передний мост не ведущий. Этот узел можно сделать из куска трубы, надев на концы подшипники или аналогичным образом сняв со старого оборудования.

Размер колес выбирается в зависимости от того, что будет делать самодельный мини-трактор. Для грузоперевозок и других подобных работ подойдут 16-дюймовые диски с шинами. Но чаще всего мини-трактор собирают именно для обработки почвы, посадки и сбора урожая. В этом случае важно оптимальное сцепление шин с землей. Такие параметры могут обеспечить только 18- или 24-дюймовые колеса.

Собранный мини-трактор сначала обкатывают без нагрузки. Если испытания пройдут успешно, машину можно будет вывезти в поле.

Если вас интересует вариант мини-трактора с ломаной рамой, посмотрите представленное видео:

Переделка мотоблока в мини-трактор

Если у вас мотоблок трактор в домашних условиях, сложить самодельный мини-трактор своими руками будет еще проще, так как мотор и передние колеса искать уже ненужно. Специально для таких переделок продаются комплекты, состоящие из всех необходимых запчастей. Чтобы сделать это дешевле, вы можете пойти по тому же пути, который обсуждался выше. Вам придется снять необходимые узлы со старого оборудования.

Совет! Мотоблок разумно переоборудовать в мини-трактор, если он имеет двигатель мощностью 9 л.с. от. В противном случае вы получите агрегат со слабой силой тяги.

Процесс переделки мотоблоков разных марок отличается в силу их конструктивных особенностей. Здесь нужно найти индивидуальное решение. Но в целом принцип изготовления самодельного мини-трактора аналогичен предыдущему варианту:

  • Сначала сваривается рама. Он может быть сплошным или шарнирным.
  • Важно правильно собрать ходовую часть и определить оптимальную ширину колеи. Все зависит от расположения двигателя. Если он установлен на передней части рамы, то ширина колеи остается родной. То есть используются передние колеса мотоблока. Задняя ось делается из стального прутка или куска трубы. Он закреплен на раме, а на торцы запрессованы втулки с подшипниками для колес.
  • С задним расположением двигателя на раме увеличена родная ширина колеи мотоблока. Это действие является обязательным, так как оно необходимо для достижения устойчивости мини-трактора. Для лучшего сцепления с землей нужно сделать грунтозацепы для самодельного трактора.
  • Руль вылезет даже из родных ручек. Часто это практикуется при переделке мотоблока МТЗ. Мини-трактор делают трехколесным, где мотоциклетное колесо крутится своими ручками. Однако этот вариант неудобен для реверса. Оптимально ведь остановиться на рулевой колонке легкового автомобиля. Сиденье водителя крепится к раме стойками. Они должны регулироваться по высоте и наклону, чтобы человеку было удобно работать.

Готовый мини-трактор еще нужно обкатать и потом дать нагрузку.

На видео показан пример переделки мотоблока Нева в мини-трактор:

Собрать мини-трактор в первый раз сложно. В конструкции обязательно будут какие-то недостатки. Их можно скорректировать после выявления в процессе использования методики.
