Переделка гура на мтз на дозатор: Установка дозатора на МТЗ 80, МТЗ 82 с мостом старого образца

Содержание

с рулевой колонки на дозатор

Статья обновлена 07.07.2019

Продукция Минского тракторного завода пользуется заслуженной популярностью благодаря превосходным рабочим характеристикам и неприхотливости в обслуживании. Переделки МТЗ позволяют значительно улучшить конструкцию техники, сделать её более эффективной в работе. Одним из самых популярных вариантов представляется установка насоса-дозатора, что позволяет упростить управление трактором.

Содержание:

Устройство дозатора
- Принцип действия
Переделка рулевой колонки
Установка и регулировка
Заключение

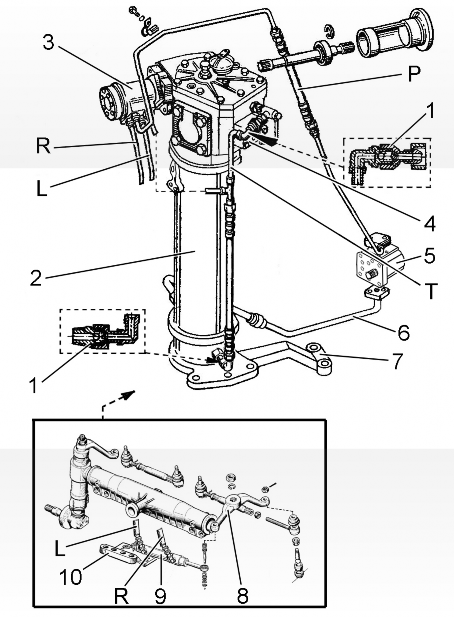

Устройство дозатора

Желая выяснить, как осуществляется переделка рулевого на дозатор МТЗ 80, необходимо более подробно ознакомиться с устройством этой важной детали. Насос дозатор отличается сложной конструкцией, включающей в себя сразу несколько основных элементов. Это гидравлический распределитель, который включает в себя золотник, уплотнительные кольца и прочие вспомогательные комплектующие.

Дозатор состоит и из других важных элементов:

клапан обратного, а также предохранительного типа;
противоударное устройство, а также приспособление для очистки;
штифт и винт, используемый для регулировки;
центрирующий механизм пружинного типа, ротор, статор и карданный вал;
крепежные элементы, крышка и система клапанов;
нагнетательная и сливная магистраль.

Переделка рулевого на МТЗ

Особого внимания заслуживает клапанный механизм, который необходим для перемещения масляной жидкости в гидросистеме при возникновении аварийных ситуаций. Противоударные аналоги используются для поддержания оптимального давления в системе и его регулировки по мере необходимости.

Принцип действия

Если мастера интересует переделка рулевой колонки на дозатор трактора МТЗ, необходимо изучить принцип работы этого элемента. Он довольно прост и позволяет значительно упростить эксплуатацию тракторной техники, усилить действие гидравлической системы. Подобного рода элемент оказывает воздействие на механизм управления МТЗ, после чего активизируется подача жидкости к цилиндру. За счет этого удается усилить действие механизма, сделав управление проще. При отсутствии усилий по отношению к системе управления насос перенаправляет циркулирующую по системе жидкость к сливу, что позволяет исключить воздействие детали.

Переделка рулевой колонки

Планируя модифицировать систему рулевого управления МТЗ, следует помнить, что переделка ГУР представляется довольно сложной задачей, для успешного решения которой потребуется иметь при себе все необходимые комплектующие, а также некоторый опыт. Для успешной замены штатной системы на усовершенствованный аналог потребуются следующие детали:

монтажный кронштейн;
усиленная тяга, а также 2 рычага;
гидроцилиндры для моста;
насос-дозатор;
каналы, способные выдержать высокие показатели давления;
специальный переходник.

С целью увеличения проходимости можно снабдить конструкцию краном блокировки дифференциала, который потребуется приобрести отдельно. Это позволит трактору оставаться управляемым на сложных участках пути за счет своевременной блокировки редуктора.

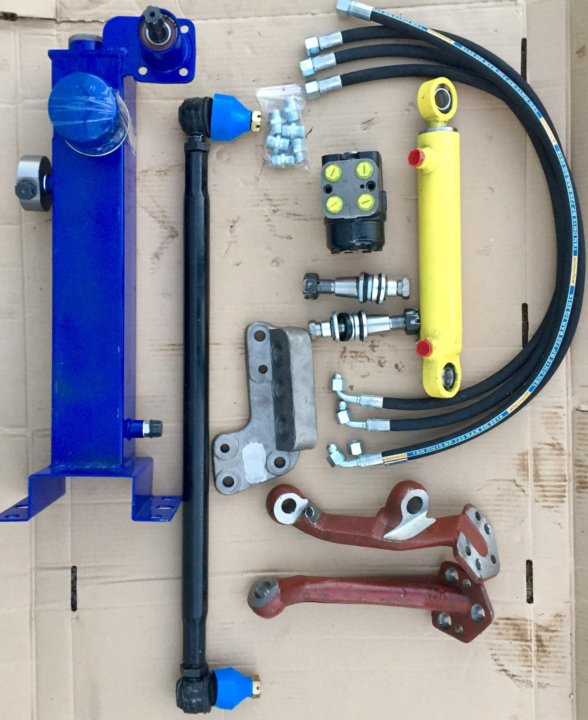

Комплект оборудования для рулевого управления

Установка и регулировка

Разобравшись с устройством подобного прибора, его назначением и принципом работы, целесообразно приступать непосредственно к монтажу насоса-дозатора, а также переделке ГУР на МТЗ. Для начала потребуется демонтировать коробку ГУР, которую также именуют распределителем. Сделать это можно, сняв предварительно рычаги управления, пластины с пыльниками, а также уплотнители. Далее следует отвинтить крышки и вытащить золотники, после чего придерживаться следующего алгоритма действий:

Заменить подшипники в системе на новые, если установлены аналоги с высокой степенью износа.
Демонтировать червячный механизм.
Установить на его место вал насоса-дозатора.

Прикрутить сам насос, используя крепежные элементы.
Проверить работу насоса, после чего подсоединить его к гидросистеме.

Следует помнить о том, что все прочие элементы, предусмотренные в комплекте гидрообъемного рулевого управления, должны быть установлены заблаговременно, до монтажа насоса.

Выяснив, как устанавливается подобного рода узел, необходимо научиться регулировать его для оптимальной работы. С этой целью механизм демонтируется, зажимается в тисках и опускается, после чего с него сливаются остатки технической жидкости. Далее следует выполнить следующие манипуляции:

Провернуть вал, используя гаечный ключ.
Нажать на вал золотника, покачать сошку. При выявлении неправильного положения люфта потребуется настроить его, используя подшипники.
Выправить гайку, предназначенную для регулировки в паз картера, после чего провернуть её до исчезновения зазора.
Измерить момент проворачивания, используя динамометр. Максимально допустимый показатель составляет 1 кгс.
Установить крепежную гайку в паз.
Используя сошку, убедиться в отсутствии зазора между деталями зацепления.

Таким образом можно без труда осуществить регулировку узла, поддерживая показатели его работы в оптимальном состоянии. Подобные манипуляции необходимо осуществлять регулярно, поскольку при интенсивной эксплуатации положение механизмов быстро нарушается.

Заключение

С целью улучшения трактора МТЗ его владелец может установить насос-дозатор, заменив штатный ГУР на систему объемного рулевого управления, что позволит значительно улучшить конструкцию транспортного средства, его управляемость. Выполнить подобные манипуляции можно самостоятельно, при наличии необходимых элементов и опыта работ.

<center><ins class="adsbygoogle" style="display:block" data-ad-client="ca-pub-1812626643144578" data-ad-slot="3076124593" data-ad-format="auto" data-full-width-responsive="true"></ins> <script>(adsbygoogle=window.adsbygoogle||[]).push({});</script></center>

Читайте еще:

4 лучших способа замены ГУР на ГОРУ для тракторов МТЗ

Немного истории

Универсально-пропашные колесные трактора МТЗ-80 выпускаются с середины 70-х годов прошлого века. Начиная с 2000-х годов они выпускаются под маркой «Беларус-80».

	Трактор МТЗ-80 имеет полурамную конструкцию и переднее расположение двигателя. Передние колеса меньшие в диаметре, задние — большие и ведущие с полным приводом.
	У трактора МТЗ-82 — полный привод.

Рулевое управление данной техники предусматривают гидроусилитель руля (ГУР) — мощный механизм, оборудованный червячным редуктором.

Достоинства и недостатки гидроусилительных и гидрообъемных систем рулевого управления

Достоинствами оснащенных гидроусилителями систем рулевого управления перед механическими являются:

Меньшее время отклика на управляющее воздействие руля
Амортизация возникающих во время движения машины ударов и вибраций
Высокий коэффициент полезного действия при преобразовании вращения рулевого колеса в поворотное движение колес.

К преимуществам гидрообъемной системы рулевого управления перед гидроусилителями руля относятся:

Меньший в сравнении с гидроусилителем уровень физических усилий оператора, необходимый для поворота трактора
Отсутствие люфтов при управлении направлением движения машины
Небольшой вес дозаторного насосного устройства
Возможность установки элементов гидрообъемной системы в различных частях трактора

Общий недостаток таких гидравлических систем – необходимость использования в них исключающих утечки рабочей жидкости высококачественных материалов и соединителей.

В последнее время большинство владельцев тракторов МТЗ-80 и 82 переходят на гидрообъемное рулевое управление, проще говоря: устанавливают насос-дозатор (ГОРУ). При установке насоса-дозатора ГУР служит в качестве масляного бака.

Основными преимуществами замены ГУР на ГОРУ на МТЗ дозатора являются:

Управление машиной, оборудованной гидрорулем, требует намного меньше физических усилий (особенно актуально при работе с плугом и дискатором).
Увеличивается точность управления колесами, что в свою очередь помогает соблюдать технологические требования работы в поле (актуально на междурядье) так как из-за отсутствия механических узлов отсутствуют люфты и задержки в работе рулевого управления.
В случае выхода из строя питающего насоса или заглушения двигателя управление транспортным средством полностью не теряется.
В случае поломки насос-дозатор действует как ручной насос, изменяя свой рабочий объем в зависимости от количества поворотов рулевого колеса. То есть в аварийной ситуации рулевое колесо требуется крутить в несколько раз больше для того, чтобы колеса повернулись на требуемый угол.

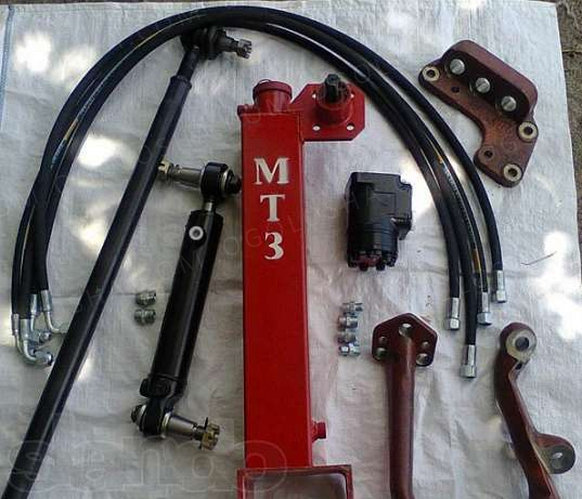

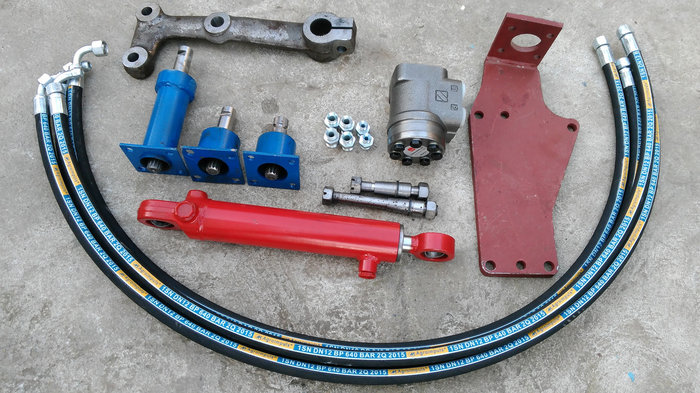

В полный комплект для переоборудования МТЗ 80 и МТЗ 82 входят:

⚙️Насос-дозатор Д100.02.003-02

⚙️Поворотный гидроцилиндр рулевого управления

⚙️Поворотные рычаги (правый и левый)

⚙️Тяга рулевая МТЗ-900/1221 1220-3003010

⚙️Маслопровод высокого давления: РВД ф12мм L=1050/90 гайка 24

⚙️Штуцер РВД (соединительный) S24хS24 (М20х1,5)

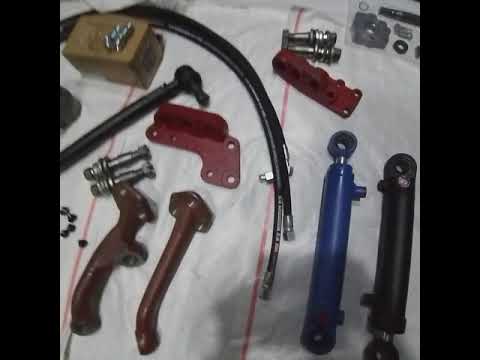

Оригинальные готовые комплекты переоборудования c ГУР на ГОРУ для МТЗ 80 и МТЗ 82 вы можете приобрести у нас:

Комплект переоборудования c ГУР на ГОРУ МТЗ — 82
Комплект переоборудования c ГУР на ГОРУ МТЗ — 80.

Есть варианты подешевле, с аналоговыми запчастями:

Комплект переоборудования c ГУР на ГОРУ МТЗ — 82 А*
Комплект переоборудования c ГУР на ГОРУ МТЗ — 80 А*.

Почему стоит выбирать уже готовый комплект? Все просто: вам не придется собирать каждую деталь по-отдельности, все уже заранее предусмотрено для переоборудования.

Способы замены ГУР на ГОРУ

Переоборудование — относительно простая операция, доступная даже начинающему механику, тем более для этого сейчас есть все необходимое. Разработаны и собраны специальные комплекты переоборудования, включающие в себя все нужные запчасти и детали. Мы собрали для вас самые основные и работающие способы.

Первый способ: простой и самый распространенный

Чаще всего насосно-дозаторное устройство устанавливают на корпус гидроусилителя или на крышку клапанов головки цилиндров, используя для фиксации насоса их элементы крепления. Применяется в случаях, когда нужно оставить блокировку колес, а также сохранить вес на переднюю ось.

1. Убирается цилиндр ГУРа, глушится крышкой посадочное место через паронитовую прокладку.

2. Заменяем червяк на Ф80-3406030. Он есть в наших готовых комплектах.

3. Насос-дозатор* будет крепиться на место распределителя ГУРа на специальное крепление таким образом, чтобы он не подвергался осевым и радиальным нагрузкам.

У нас в наличии есть оригинальный насос-дозатор белорусского производства, а также польский и китайский аналоги, которые стоят дешевле.

4. Две стороны тяги убираются, ставится одна удлиненная тяга с артикулом 1220-3003010.

На нашем складе есть оригинальная тяга белорусского производства, а также бюджетные украинский и китайский аналоги.

Итого: Рулевое управление не меняется: вал, кардан, втулка.

*При необходимости насос легко демонтируется, после чего можно снова установить ГУР.

Возможен лишний вес на переднюю ось.

Выбирайте запчасти в зависимости от вашего бюджета. Мы рекомендуем приобретать оригинальные, так как они выпускаются в полном соответствии с технической документацией к трактору и обладают оптимальными характеристиками. Кроме того, риск выхода детали из строя раньше положенного срока сводится к минимуму.

Второй способ: установка насоса-дозатора на дополнительный гидробак

1. Убирается ГУР, заместо него устанавливается гидробак с фильтром на это же посадочное место*.

*Крепления совпадают, не нужно сверлить!

2. К гидробаку прикручивается насос-дозатор как и в первом способе, меняются местами рычаги и рулевые с корпуса редуктора.

3. Убираются рулевые тяги, заместо них ставится одна с артикулом 1220-3003010 (см. 1 способ) и крепится к левому и правому рычагу.

Итого: Рулевое управление также не меняется: вал, кардан, втулка.

Необходимы удлиненные рукава высокого давления.

Третий способ: с кронштейном

Дозатор устанавливается с помощью кронштейна дозатора с артикулом 85-3401120.

Гидробак для питания потребителей гидрообъемного управления вы сможете сделать сами, или же купить отдельно. Он в состав комплекта не входит.

Необходимы удлиненные рукава высокого давления.

Четвертый способ: заводской

Здесь присутствует кран блокировки 80-4801200-Б (датчик блокировки), который обеспечивает при необходимости блокировку дифферинциала.

В наличии есть белорусский оригинал и украинский аналог (подешевле) датчика блокировки.

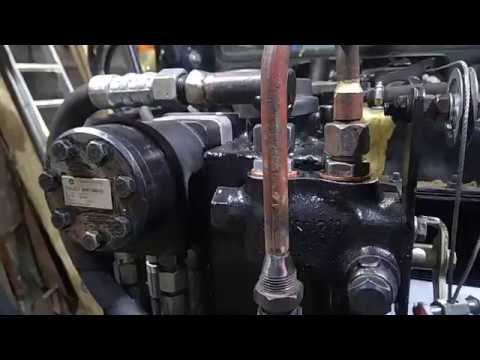

Также мы рекомендуем вам посмотреть видео, где наш специалист подробно и наглядно объясняет весь процесс замены ГУР на ГОРУ:

Подводим итоги

Гидробак для питания потребителей гидрообъемного управления вы сможете сделать сами, или же купить отдельно. Он в состав комплекта не входит.

Если у вас есть и другие запчасти в наличии — гидроцилиндр, насос-дозатор, кронштейны, и прочее, то все не достающие детали вы сможете купить в разделе нашего интернет-магазина: Запасные части для тракторов МТЗ.
