Электропечи и пеналы для электродов
Электропечи для флюса и сварочных электродов с автоматическим выполнением цикла сушки и прокалки при заданной температуре, а так же термопеналы и пеналы-термосы для хранения прокаленных сварочных электродов производимые заводом теплового оборудования ЗАО «Новэл», являющийся нашим партнером.
Каталог продукции Российского производства: электропечи и пеналы для электродов. Описание и технические характеристики.
|

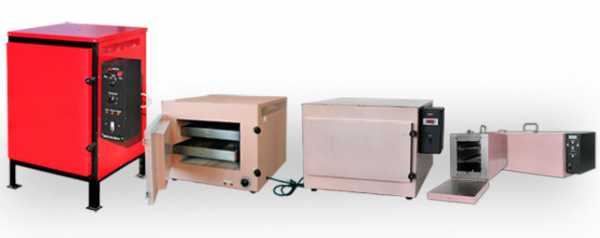

Печи электронагревательного типа ЭПСЭ предназначены для сушки и прокалки сварочных электродов при температуре от 100 до 400 ˚С .
Последние модели печей, оборудованные электронным блоком управления с цифровой индикацией, позволяют контролировать текущую температуру и оставшееся время сушки (прокалки). Отличительной особенностью является повышенный ресурс, который достигается благодаря использованию в качестве нагревательных элементов вместо нихромовой проволоки трубчатых электронагревателей (ТЭН). ТЭН легко заменяется при ремонте и имеет большой срок службы. Оптимальное размещение ТЭН внутри камеры. эффективная термоизоляция и встроенная автоматика обеспечивают быстрый нагрев и стабильное поддержание температуры сушки электродов. |
| Технические характеристики | ЭПСЭ 10/400 20/400 |
ЭПСЭ 20/400.01М |
ЭПСЭ 40/400 50/400 | ЭПСЭ 40/400.01М ЭПСЭ 50/400.01М |
ЭПСЭ 140/400М |
|---|---|---|---|---|---|
| Номинальное напряжение, В | 220 | 380 | |||
| Потребляемая мощность, кВт | 1,0/1,25 | 1,25 | 2,5 | 3,0 | 6,0 |
| Пределы регулирования температуры, ˚С | 40~400 | ||||
| Время разогрева печи до номинальной температуры с полной загрузкой при t окр. ср. до +5˚С | 100 | 120 | 140 | 135 | 90 |
| Габаритные размеры, мм | 195х735х250 220х720х300 |
220х730х300 | 605х680х470 | 700х470х680 | 767х680х1000 |
| Габаритные размеры рабочего пространства, мм | 110х550х140 140х550х170 |
140х550х170 | 400х550х280 | 400х550х280 | 400х550х635 |
| Масса загружаемых электродов, кг | 20 | 40/50 | 140 | ||
| Масса печи, кг, не более | 15/18 | 18 | 40 | 45 | 100 |
| Тип управления | Электромеханический пульт управления |
Микропроцессорный пульт управления | Без пульта управления | Микропроцессорный пульт управления | Микропроцессорный пульт управления |
|
Электропечь ЭПСФ 120-400 предназначена для сушки и прокалки флюса при заданной температуре в стационарных условиях с относительной влажностью окружающего воздуха 80% при 25°С. и более низких температурах без конденсации влаги, в закрытом взрывобезопасном помещении без агрессивных паров и газов, при температуре окружающего воздуха от +1 до +50°С. и атмосферном давлении 84-106.7 кПа Климатическое исполнение электропечи УХЛ 4 по ГОСТ 15150-69. Установленный срок службы не менее трёх лет.
Электропечь представляет собой нагревательное устройство с автоматическим выполнением цикла сушки и прокалки.
Электропечь имеет прямоугольную форму. Основными узлами электропечи является корпус, бункер, и пульт управления, на лицевой стороне которого имеется панель управления, бункер обматывается изоляционным материалом и алюминиевой фольгой. В нём установлены ТЭНы, между которыми загружается флюс. Бункер с флюсом нагревается одиннадцатью трубчатыми электронагревателями общей мощностью 8,5 кВт. В нижней части бункера установлен патрубок для дренирования рабочего пространства в бункере. Пульт управления включает в себя блок управления температурой и тумблер включения. В нижней части бункера электропечи имеется заслонка при открытии которой флюс из бункера высыпается по лотку в какую-либо ёмкость. |
| Технические характеристики | ЭПСФ 120/400 |
|---|---|
| Номинальное напряжение сети (трёхфазное) , В (50 Гц.) | 380 |
| Номинальная потребляемая мощность , кВт | 8,5 |
| Класс защиты от поражения электрическим током | 1 |
| Максимальная рабочая температура,0 С | 400 |
| Предел настройки терморегулятора,0 С | 100-400 |
| Время разогрева электропечи до номинальной температуры с полной загрузкой, мин, не более | 90 |
| Габаритные размеры рабочего пространства, мм | 500x500x600 |
| Габаритные размеры, мм. | 770х620х1320 |
| Масса , кг , не более | 100 |
| Единовременная загрузка электропечи, кг | 120 |
|
Термопеналы ТП предназначены для хранения и подогрева (с автоматическим поддержанием температуры) прокаленных сварочных электродов, применяемых для ручной дуговой сварки на рабочем месте сварщика. Климатическое исполнение УХЛ, категория помещения 3 по ГОСТ 15150-69.
Термопеналы подключаются ко вторичной цепи сварочного аппарата и рассчитаны на работу при напряжении питающей сети (36…60)В. Термопенал ТП состоит из корпуса, внутри которого установлена рабочая камера с нагревательным элементом и термоограничителем. Камера отделена от корпуса слоем теплоизолирующего материала. Корпус пенала закрыт с одной стороны жестко закрепленной крышкой, а с другой – поворотной крышкой. |
| Технические характеристики | ТП-5/150 | ТП-10/150 |
|---|---|---|
| Номинальное напряжение сети, B | 36…60 (на 220 по заявке) | |
| Номинальная потребляемая мощность , кВт | 0,3 | 0,6 |
| Номинальная температура в рабочем пространстве, ºС | 150 | |
| Масса загружаемых в пенал электродов, кг | 5 | 10 |
| Габаритные размеры, мм | 120х590х110 | 190х615х230 |
| Масса изделия, кг, не более | 3,2 | 9 |
| Установленный срок службы, лет, не менее | 10 | |
|
Пеналы-термосы ПТ5 и ПТ10 предназначены для хранения просушенных и (или) прокаленных горячих сварочных электродов на рабочем месте сварщика. Пенал-термос может использоваться в любой отрасли народного хозяйства.
Конструктивно пеналы-термосы выполнены в виде герметично закрытой емкости, выполняющей роль термоса. Внутренняя (рабочая) камера отделена от внешней слоем теплоизоляционного материала. Просушенные и прокаленные сварочные электроды закладываются во внутреннюю камеру и закрываются крышкой.
Пеналы снабжены ручкой для переноски на рабочее место сварщика, которая одновременно может являться и подставкой при горизонтальном расположении пенала. |
| Технические характеристики | ПТ-5 | ПТ-10 |
|---|---|---|
| Масса загружаемых в пенал электродов, кг | 5 | 10 |
| Габаритные размеры, мм | 595х125х115 | 615х190х230 |
| Масса изделия, кг, не более | 3 | 7 |
