Котел ПЕЛЛЕТРОН-U35 (Pelletron)

  ВИДЕО ОБЗОР КОТЛОВ PELLETRON U-->     ТЕХ. ПАСПОРТ НА КОТЕЛ PELLETRON U -->


Котел Пеллетрон-U35 это шахтный котел с нижним горизонтальным сгоранием топлива. Это наиболее перспективная конструкция ТТ котла, которую уже давно используют европейские производители теплового оборудования.

Котлы изготовлены из высококачественной легированной, нержавеющей и жаростойкой стали. Заводская гарантия на котлы составляет 2 года, а срок службы более 10 лет.

Тепло, образующееся при сгорании топлива, воспринимается водоохлаждаемым колосником, стенками топки и кожухотрубчатым теплообменником, в дымовую трубу выбрасываются газы с невысокой температурой необходимой для создания тяги.

В подобной конструкции котла закладка дров не продувается горячими дымовыми газами, что существенно снижает ее преждевременное тепловое разложение, вдвойне снижает химический недожог топлива и уменьшает его удельный расход.

Работает на естественной тяге. Котел автоматически поддерживает заданную температуру теплоносителя в системе отопления (радиаторы и теплые полы) и горячего водоснабжения (бойлер ГВС).

Рабочий диапазон мощностей от 3 до 35 кВт. Большой объем закладочной камеры 110 л (один из лучших в классе) обеспечивает тепловой запас котла 110 кВт*часов на дровах (204 на брикете, 528 на угле).

Нижнее горизонтальное горение - новая технология

  • Тепловая мощность 3-35 кВт;
  • Отапливаемая площадь до 350 кв.м.;
  • Объем закладочной камеры 110 литров / 46 кг дров;
  • Максимальное время работы на 1 закладке до 34 часов;
  • Встроенный ТЭН 6 кВт;
  • Автоматическое поддержание заданной температуры;
  • Высокая тепловая эффективность.
  • Простое и удобное обслуживание:
  • Прямоугольная загрузочная камера;
  • Водоохлаждаемый колосник с внешней прочисткой;
  • Дозакладка дров и чистка колосника без остановки котла;
  • Легкообслуживаемый вертикальный теплообменник;
  • Современный дизайн и отличное качество изготовления.

Длительное время работы на одной закладке.

Благодаря горизонтальному горению без прогрева всей закладки дров и объему закладочной камере 80 литров, достигается длительное время работы и существенная экономия топлива.

Работа без остановки. Просто докладываете топливо сверху и удаляйте золу снизу без остановки котла для очистки.

Несколько видов топлива. Дрова длиной до 540 мм, брикеты, уголь (в том числе марка "А") и пеллет. Для работы на пеллете необходима установка пеллетной горелки Пеллетрон-15МА в штатное место в средней дверке.

Работа на сырых дровах. Котел Пеллетрон-U35 может работать на дровах влажностью до 50%

Автоматическое регулирование. Котел автоматически поддерживает заданную температуру теплоносителя и очень быстро реагирует на увеличение или снижение расхода тепла, например при включении бойлера. (Регулятор тяги приобретается отдельно).

Удобная верхняя загрузка и легкое обслуживание. Удобная верхняя загрузочная дверка позволяет до самого верха загрузить котел дровами одного размера. Растопочная заслонка предотвращает дымление котла при загрузке. Внешняя механическая очистка колосника позволяет удалять золу не останавливая котел. Простая шомпольная очистка теплообменника позволяет всегда поддерживать высокий КПД котла.

Резервный электронагреватель. Котел Пеллетрон-U имеет встроенный 6 кВт ТЭН, который можно использовать для увеличения максимальной мощности котла в наиболее холодное время года или использовать как резервный источник тепла при окончании топлива. (Подходит любой блок управления ТЭН соответствующей мощности - приобретается отдельно).

Высокая эффективность. Котлы Пеллетрон-U разработаны и построены на современной научной базе тепломассообмена, по тем же принципам, по которым строятся большие высокоэффективные промышленные котлы. Водоохлаждаемый колосник и  эффективный кожухотрубчатый теплообменник (такой же как на промышленных котлах) обеспечивает высокий КПД котла во всем диапазоне рабочих мощностей. В наших котлах деньги в трубу не вылетают.

Надежность и гарантия. Котлы изготовлены из высококачественной легированной, нержавеющей и жаростойкой стали. Заводская гарантия на котлы составляет 2 года, а срок службы более 10 лет.

Общие технические характеристики котлов Пеллетрон-U:

Показатель

Значение

U25

U35

U45

U60

Вид топлива

дрова, влажностью (до 50%),  брикеты, уголь, пеллеты сорта DIN+, A1

Полезная мощность, кВт:

3-25

3-35

3-45

5-60

Объем закладочной камеры, л

80

110

135

200

Длина топки/полена, мм.

400/350

550/500

550/500

550/500

Мощность встроенного ТЭН, кВт

6 (2+2+2)

6 (2+2+2)

6 (2+2+2)

9 (3+3+3)

Максимальный тепловой КПД, %

92,5

Потребляемая электрическая мощность, кВт (без ТЭН)

не потребляет

Объем водяной рубашки, л.

71

94

104

119

Диаметр патрубка дымохода, мм

150

150

160

180

Минимальная высота дымохода, м.

6

6

8

8

Диаметр водяных патрубков

ДУ32 (1 1/4 дюйма)

Ду40 (1 1/2 Дюйма)

Допустимое давление теплоносителя, МПа:

рабочее до 0,2, максимальное 0,35

Температура исходящей воды, ˚С

65-95

Гарантия

2 года

Габариты, Д*Ш*В, мм:

900*500*1080

1050*500*1080

1050*500*1260

1050*600*1330

Вес, кг

162

184

215

295

Запас тепловой энергии котлов Пеллетрон-U при работе на различных видах топлива

Показатель

Значение

U25

U35

U45

U60

Запас тепловой энергии в загруженном котле, кВт*ч

Береза, влажность 20%

81

111

141

211

Береза, влажность 30%

65

89

113

169

Береза, влажность 40%

49

68

86

129

Брикет, влажность, 8%

148

204

258

387

Уголь марки Д

386

528

647

937

xn--43-6kctote0ahu.xn--p1ai

Пеллетрон

Компания Пеллетрон рекомендует котел PELLETRON UNIVERSAL 35 в качестве среднеобслуживаемого источника тепла для жилых и промышленных объектов с теплопотерями от 3 до 35 кВт, имеющих в качестве потребителей тепла радиаторы отопления (в том числе регистры), теплые полы, бойлеры ГВС и пр. как с автоматическим термостатированием, так и без него.

Котел Пеллетрон-U с одинаковой охотой потребляет сырые и сухие дрова, брикет, уголь и даже пеллет. Большой объем загрузочной шахты обеспечивает весьма длительную работу котла на одной загрузке. Новейшая технология нижнего горизонтального сжигания топлива снижает химический недожог, а водоохлаждаемый колосник и кожухотрубчатый теплообменник повышают тепловой КПД котла, не позволяя Вашим деньгам вылетать в дымовую трубу. Удобная и бездымная вертикальная загрузка топлива, внешняя прочистка колосника, удобный зольный ящик делают обслуживание котла легким и безопасным. Автоматическое регулирование температуры теплоносителя позволяет котлу работать с любыми системами отопления (радиаторы с воздушным регулированием, теплые полы, бойлер ГВС). Простое и редкое обслуживание котла Пеллетрон-U не отнимет у Вас много времени. Котел Пеллетрон-U это хорошее решение для Вашего дома.

Преимущества и инновации

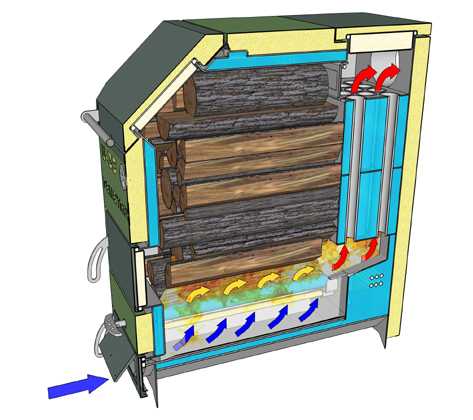

Технология нижнего горизонтального сгорания топлива

Как видно из приведенного рисунка, в котле с горизонтальным сгоранием топлива горение происходит вблизи колосника, образующиеся дымовые газы большей частью уходят в вертикальный кожухотрубчатый теплообменник, вынесенный за пределы закладочной камеры и далее в дымовую трубу.

Тепло, образующееся при сгорании топлива, воспринимается водоохлаждаемым колосником, стенками топки и кожухотрубчатым теплообменником, в дымовую трубу выбрасываются газы с невысокой температурой необходимой для создания тяги.

В подобной конструкции котла закладка дров не продувается горячими дымовыми газами, что существенно снижает ее преждевременное тепловое разложение, вдвойне снижает химический недожог топлива и уменьшает его удельный расход

Любое твердое топливо

Котлы Пеллетрон-U могут работать на любом кусковом топливе.

На дровах с влажностью от 20% (годовая сушка под навесом) до 40% (свежие дрова без сушки).

На брикете RAF или любых других брикетах. Используйте брикет для получения максимальной длительности горения.

На угле марки А, Д, Б, К и пр. Водоохлаждаемый колосник котла не боится высокой температуры сгорания, а большой просвет колосника позволяет котлу работать длительное до прочистки.

На пеллете могут работать котлы U25 и U35 при установке пеллетной горелки Пеллетрон-15МА

Удобная верхняя загрузка топлива

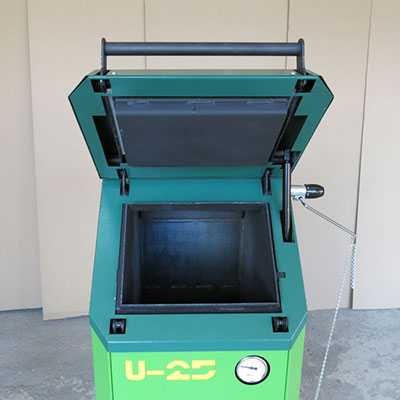

Котлы Пеллетрон-U имеют верхнюю загрузку топлива. После открывания ручки-замка загрузочная дверка поднимается вверх сама (снабжена газовым лифтом) открывая удобный доступ к закладочной камере. Верхняя загрузка топлива позволяет закладывать топливо быстро, просто и с большим коэффициентом укладки (т.е. очень плотно), что позволяет увеличить количество закладываемого топлива и длительность работы котла. Так же верхняя загрузка очень удобна при загрузке угля.

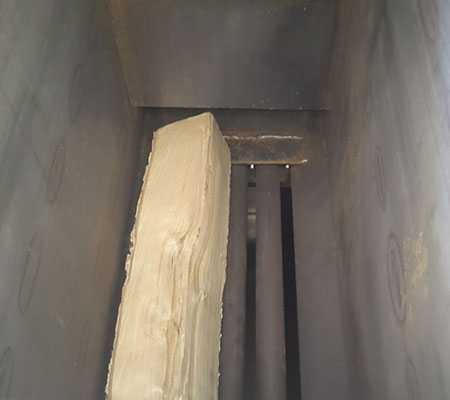

Прямоугольная закладочная камера

Котлы Пеллетрон-U имеют прямоугольную закладочную камеру, равную по ширине загрузочной дверке. В камере нет никаких выступов и прочих деталей, которые могут помешать закладке топлива. Это очень удобно при закладке, а кроме того существенно повышает плотность укладки, позволяя поместить в камеру больше топлива, а значит увеличить время работы котла.

Бездымная дозагрузка топлива без остановки котла

Котлы Пеллетрон-U в верхней части закладочной камеры имеют вентиляционную заслонку большого сечения, которая позволяет эффективно провентилировать камеру перед открыванием загрузочной дверки. Заслонка обеспечивает практически бездымную загрузку топлива, что особенно важно, если котел стоит в помещении смежном с жилыми.

Останавливать котел для загрузки топлива так же не нужно. Просто откройте загрузочную дверку и доложите шахту доверху.



Внешняя прочистка колосника без остановки котла

Котлы Пеллетрон-U имеют внешнюю прочистку колосника. Вам не нужно открывать дверку и орудовать кочергой для прочистки. Сделайте несколько движений ручкой прочистки и колосник очищен.

Нажмите кнопку просмотра видео ►, что бы посмотреть как это работает.

Водоохлаждаемый колосник

Котлы Пеллетрон-U имеют водоохлаждаемый колосник. Вода через колосник проходит под давлением. Водоохлаждаемый колосник не только существенно повышает тепловой КПД котла, но и позволяет котлу работать с такими высокотемпературными топливами, как уголь (в том числе антрацит) или кокс.

Охлаждаемый колосник не боится высокой температуры, не подвержен износу и не требует замены.

Простое обслуживание теплообменника без остановки котла

Для сохранения высокого КПД и низкого расхода топлива теплообменник котла должен находится в чистом состоянии. Теплообменники котлов длительного горения подвержены интенсивному загрязнению и требуют своевременного обслуживания.

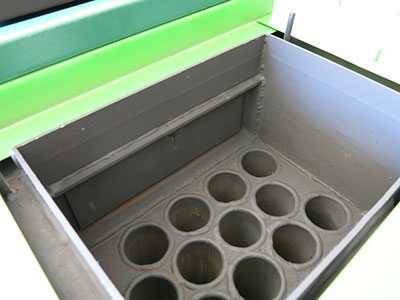

Котлы Пеллетрон-U имеет отдельный кожухотрубчатый теплообменник, расположенный под быстросъемной крышкой. Теплообменник имеет круглые трубы, которые легко очищаются при помощи шомпола. Для очистки теплообменника котел не нужно останавливать. Удаляемые при чистке загрязнения падают в топку котла и там сгорают.

Шомпол для чистки можно приобрести вместе с котлом или отдельно.

Автоматическое подержание заданной температуры

Котлы Пеллетрон-U автоматически поддерживают заданную температуру теплоносителя. Котлы имеют терморегулятор, управляющий заслонкой поддувала, позволяющий уменьшать или увеличивать интенсивность горения.

Автоматическое регулирование температуры позволяет применять котел в любых системах отопления. Котел полноценно работает с радиаторами с установленными термоголовками), теплыми полами, бойлером горячего водоснабжения.

При помощи котла Пеллетрон-U Вы можете создать самую современную систему теплоснабжения Вашего дома с наивысшим комфортом.

Рекомендуется подключение котла к системе отопления через гидрострелку Пеллетрон-GS12 или GS24.

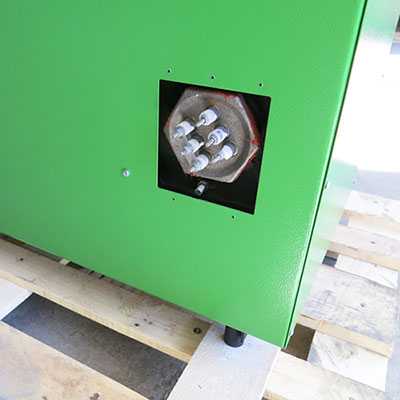

Встроенный ТЭН

Котлы Пеллетрон-U снабжены встроенным электронагревателем (ТЭН). Электронагреватель может быть использован как резервный источник тепла при окончании топлива или для продления работы котла на одной загрузке. Нажмите кнопку "Расчет времени работы котла", чтобы посмотреть как влияет включение ТЭН на время работы.



Высокая эффективность

Котлы Пеллетрон-U разработаны и построены на современной научной базе тепломассообмена. Водоохлаждаемый колосник и  эффективный кожухотрубчатый теплообменник обеспечивает высокий КПД котла во всем диапазоне рабочих мощностей. В наших котлах деньги в трубу не вылетают.

Отличное качество и эстетичный внешний вид

Наши котлы действительно качественные. Котлы имеют современный внешний вид, изготовлены методами лазерной резки, высокоточной гибки, полуавтоматической и автоматической сварки. Корпус котла  окрашен современной порошковой износостойкой полимерной краской.

Надежность и гарантия

Котлы изготовлены из высококачественной легированной, нержавеющей и жаростойкой стали. Заводская гарантия на котлы составляет 2 года, а срок службы более 10 лет.



Компания Пеллетрон рекомендует котел PELLETRON UNIVERSAL 35 в качестве среднеобслуживаемого источника тепла для жилых и промышленных объектов с теплопотерями от 3 до 35 кВт, имеющих в качестве потребителей тепла радиаторы отопления (в том числе регистры), теплые полы, бойлеры ГВС и пр. как с автоматическим термостатированием, так и без него.

www.pelletron.ru

ПЕЛЛЕТРОН

Устройство котла Universal 35

 1.   Большая загрузочная камера объемом 110 литров, глубиной 550 мм. Обеспечивает большой запас топлива и длительную работу котла.

 2.  Наклонная теплоизолированная загрузочная дверка для удобной вертикальной загрузки топлива. Оборудована газовым лифтом (поднимается вверх сама) и удобной ручкой-замком

 3.  Вертикальная теплоизолированная дверка теплообменника под декоративной крышкой. Легко открывается и легко закрывается. Для удобного обслуживания теплообменника.

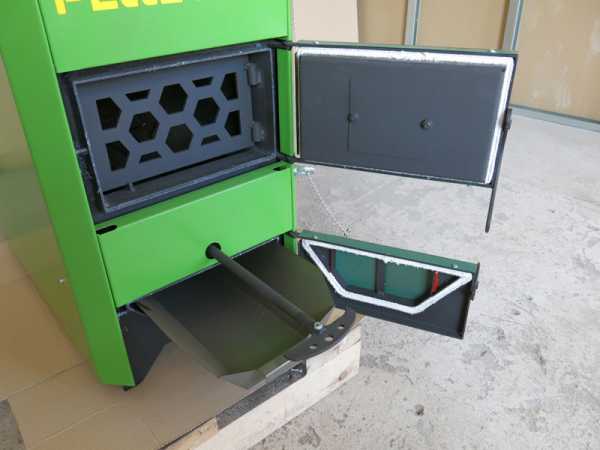

 4.  Растопочная теплоизолированная дверка. Оборудована экраном из нержавеющей жаростойкой стали и ширмой. Может быть офутерована шамотом для работы котла на угле.

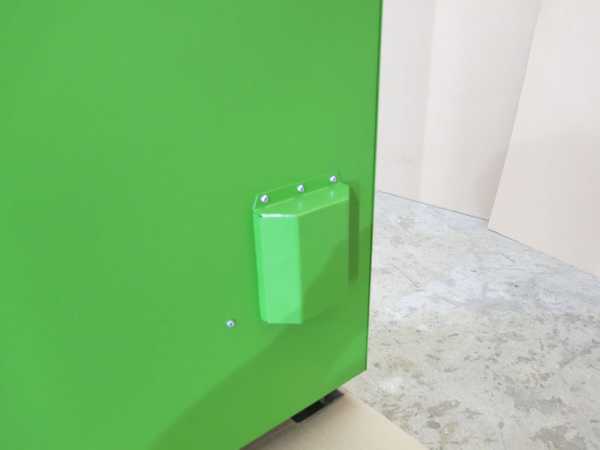

 5.  Внешняя прочистка колосника.  Позволяет очищать колосник не открывая котел. Очень удобное устройство.

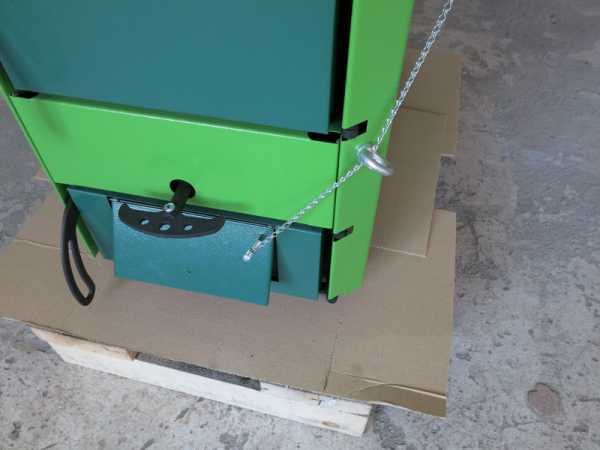

 6.  Настраиваемая крышка поддувала. Позволяет менять скорость реакции котла на изменение тепловой нагрузки.

 7.  Водоохлаждаемый колосник. Существенно повышает тепловой КПД котла. Имеет неограниченный ресурс в отличии от чугунного.

 8.  Водоохлаждаемый коллектор дымовых газов для сбора остатков тепла и повышения теплового КПД котла. Имеет неограниченный ресурс в отличии от неохлаждаемого.

 9.  Отдельный кожухотрубчатый теплообменник. Обеспечивает высокий КПД котла во всем диапазоне мощностей. Легко обслуживается.

 10.  Встроенный ТЭН. Дополнительный источник тепла.

 11.  Большой зольный ящик со встроенным совком для сбора просыпавшегося пепла

 12.  Охлаждаемый под котла для защиты пола котельной и повышения теплового КПД котла

 13.  Декоративный кожух котла. Обеспечивает котлу красивый и современный внешний вид.

 14.  Термометр. Позволяет контролировать температуру котла.

 15.  Вентиляционная заслонка. Позволяет проветрить загрузочную камеру перед открыванием котла для бездымной загрузки топлива

 16.  Терморегулятор (не показан). Позволяет автоматически поддерживать заданную температуру теплоносителя.

www.pelletron.ru

U35 - Мой дом 11

Описание

Компания Пеллетрон рекомендует котел PELLETRON UNIVERSAL 35 в качестве среднеобслуживаемого источника тепла для жилых и промышленных объектов с теплопотерями от 3 до 35 кВт, имеющих в качестве потребителей тепла радиаторы отопления (в том числе регистры), теплые полы, бойлеры ГВС и пр. как с автоматическим термостатированием, так и без него.

Котел Пеллетрон-U с одинаковой охотой потребляет сырые и сухие дрова, брикет, уголь и даже пеллет. Большой объем загрузочной шахты обеспечивает весьма длительную работу котла на одной загрузке. Новейшая технология нижнего горизонтального сжигания топлива снижает химический недожог, а водоохлаждаемый колосник и кожухотрубчатый теплообменник повышают тепловой КПД котла, не позволяя Вашим деньгам вылетать в дымовую трубу. Удобная и бездымная вертикальная загрузка топлива, внешняя прочистка колосника, удобный зольный ящик делают обслуживание котла легким и безопасным. Автоматическое регулирование температуры теплоносителя позволяет котлу работать с любыми системами отопления (радиаторы с воздушным регулированием, теплые полы, бойлер ГВС). Простое и редкое обслуживание котла Пеллетрон-U не отнимет у Вас много времени. Котел Пеллетрон-U это хорошее решение для Вашего дома.

Преимущества и инновации



Технология нижнего горизонтального сгорания топлива

Как видно из приведенного рисунка, в котле с горизонтальным сгоранием топлива горение происходит вблизи колосника, образующиеся дымовые газы большей частью уходят в вертикальный кожухотрубчатый теплообменник, вынесенный за пределы закладочной камеры и далее в дымовую трубу.

Тепло, образующееся при сгорании топлива, воспринимается водоохлаждаемым колосником, стенками топки и кожухотрубчатым теплообменником, в дымовую трубу выбрасываются газы с невысокой температурой необходимой для создания тяги.

В подобной конструкции котла закладка дров не продувается горячими дымовыми газами, что существенно снижает ее преждевременное тепловое разложение, вдвойне снижает химический недожог топлива и уменьшает его удельный расход.



Любое твердое топливо

Котлы Пеллетрон-U могут работать на любом кусковом топливе.

На дровах с влажностью от 20% (годовая сушка под навесом) до 40% (свежие дрова без сушки).
На брикете RAF или любых других брикетах. Используйте брикет для получения максимальной длительности горения.
На угле марки А, Д, Б, К и пр. Водоохлаждаемый колосник котла не боится высокой температуры сгорания, а большой просвет колосника позволяет котлу работать длительное до прочистки.
На пеллете могут работать котлы U25 и U35 при установке пеллетной горелки Пеллетрон-15МА.



Удобная верхняя загрузка топлива

Котлы Пеллетрон-U имеют верхнюю загрузку топлива. После открывания ручки-замка загрузочная дверка поднимается вверх сама (снабжена газовым лифтом) открывая удобный доступ к закладочной камере. Верхняя загрузка топлива позволяет закладывать топливо быстро, просто и с большим коэффициентом укладки (т.е. очень плотно), что позволяет увеличить количество закладываемого топлива и длительность работы котла. Так же верхняя загрузка очень удобна при загрузке угля.



Прямоугольная закладочная камера

Котлы Пеллетрон-U имеют прямоугольную закладочную камеру, равную по ширине загрузочной дверке. В камере нет никаких выступов и прочих деталей, которые могут помешать закладке топлива. Это очень удобно при закладке, а кроме того существенно повышает плотность укладки, позволяя поместить в камеру больше топлива, а значит увеличить время работы котла.



Бездымная дозагрузка топлива без остановки котла

Котлы Пеллетрон-U в верхней части закладочной камеры имеют вентиляционную заслонку большого сечения, которая позволяет эффективно провентилировать камеру перед открыванием загрузочной дверки. Заслонка обеспечивает практически бездымную загрузку топлива, что особенно важно, если котел стоит в помещении смежном с жилыми.

Останавливать котел для загрузки топлива так же не нужно. Просто откройте загрузочную дверку и доложите шахту доверху.





Внешняя прочистка колосника без остановки котла

Котлы Пеллетрон-U имеют внешнюю прочистку колосника. Вам не нужно открывать дверку и орудовать кочергой для прочистки. Сделайте несколько движений ручкой прочистки и колосник очищен.

Нажмите кнопку просмотра видео >, что бы посмотреть как это работает.



Простое обслуживание теплообменника без остановки котла

Для сохранения высокого КПД и низкого расхода топлива теплообменник котла должен находится в чистом состоянии. Теплообменники котлов длительного горения подвержены интенсивному загрязнению и требуют своевременного обслуживания.

Котлы Пеллетрон-U имеет отдельный кожухотрубчатый теплообменник, расположенный под быстросъемной крышкой. Теплообменник имеет круглые трубы, которые легко очищаются при помощи шомпола. Для очистки теплообменника котел не нужно останавливать. Удаляемые при чистке загрязнения падают в топку котла и там сгорают.

Шомпол для чистки можно приобрести вместе с котлом или отдельно.

Автоматическое подержание заданной температуры

Котлы Пеллетрон-U автоматически поддерживают заданную температуру теплоносителя. Котлы имеют терморегулятор, управляющий заслонкой поддувала, позволяющий уменьшать или увеличивать интенсивность горения.

Автоматическое регулирование температуры позволяет применять котел в любых системах отопления. Котел полноценно работает с радиаторами с установленными термоголовками), теплыми полами, бойлером горячего водоснабжения.

При помощи котла Пеллетрон-U Вы можете создать самую современную систему теплоснабжения Вашего дома с наивысшим комфортом.

Рекомендуется подключение котла к системе отопления через гидрострелку Пеллетрон-GS12 или GS24 (см. Гидравлические разделители Пеллетрон-GS ).

Встроенный ТЭН

Котлы Пеллетрон-U снабжены встроенным электронагревателем (ТЭН). Электронагреватель может быть использован как резервный источник тепла при окончании топлива или для продления работы котла на одной загрузке. Нажмите кнопку "Расчет времени работы котла", чтобы посмотреть как влияет включение ТЭН на время работы.

Высокая эффективность

Котлы Пеллетрон-U разработаны и построены на современной научной базе тепломассообмена. Водоохлаждаемый колосник и эффективный кожухотрубчатый теплообменник обеспечивает высокий КПД котла во всем диапазоне рабочих мощностей. В наших котлах деньги в трубу не вылетают.

Отличное качество и эстетичный внешний вид

Наши котлы действительно качественные. Котлы имеют современный внешний вид, изготовлены методами лазерной резки, высокоточной гибки, полуавтоматической и автоматической сварки. Корпус котла окрашен современной порошковой износостойкой полимерной краской.

Надежность и гарантия

Котлы изготовлены из высококачественной легированной, нержавеющей и жаростойкой стали. Заводская гарантия на котлы составляет 2 года, а срок службы более 10 лет.

Компания Пеллетрон рекомендует котел PELLETRON UNIVERSAL 35 в качестве среднеобслуживаемого источника тепла для жилых и промышленных объектов с теплопотерями от 3 до 35 кВт, имеющих в качестве потребителей тепла радиаторы отопления (в том числе регистры), теплые полы, бойлеры ГВС и пр. как с автоматическим термостатированием, так и без него.

moydom11.ru

Пеллетрон.рф - Каталог товаров - Универсальный котел шахтного типа Пеллетрон U35

Полезная мощность(1), кВт:

- минимальная при работе на ТЭН

не ограничена

- максимальная при работе на ТЭН

6

- минимальная при работе на ТТ(2)

3

- максимальная при работе на ТТ(2)

35

Отапливаемая площадь(3), кв.м.

до 350

Максимальный КПД(4), %

86

Вид топлива(5)

дрова, в том числе естественной влажности, древесные и торфяные брикеты, уголь различных сортов, пеллет

Объем закладочной камеры, л

110

Вес закладки, кг (6)

35

Длина топки, см.

550

Длина полена, см.

500

Время непрерывной работы, час.

- на максимальной мощности

2

- на минимальной мощности (7)

23

Мощность встроенного ТЭН, кВт

6 (2+2+2)

Потребляемая электрическая мощность, кВт (без ТЭН)

не потребляет

Объем водяной рубашки, л.

94

Диаметр патрубка дымохода, мм

150

Диаметр водяных патрубков

ДУ32 (1 1/4 дюйма)

Допустимое давление теплоносителя(8), мПа:

0,2

Температура исходящей воды,˚С

65-90

Температура входящей воды(9),˚С

62

Теплоноситель

антифриз или обработанная вода

Гарантия

2 года

Габариты, Д´Ш´В,мм:

1050*500*1080

Вес, кг

184

Рекомендуемая отапливаемая площадь жилых домов, м.кв.(10)

до 175

xn--e1aaralfcmr.xn--p1ai

Пеллетрон



Пеллетрон-U35

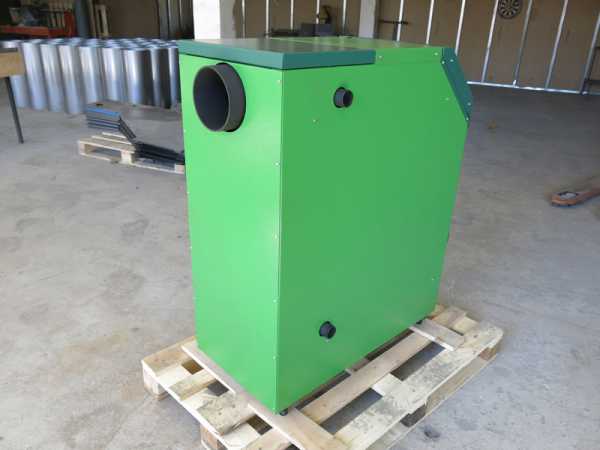

Вид со стороны патрубков подвода теплоносителя

Вид со стороны регулятора



Вид котла сбоку

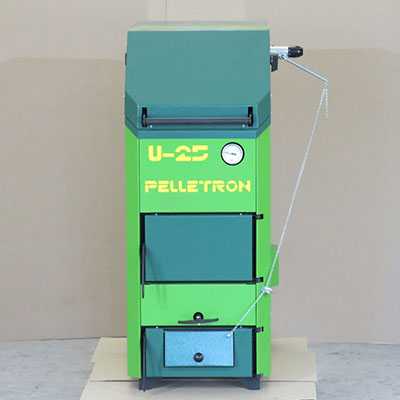

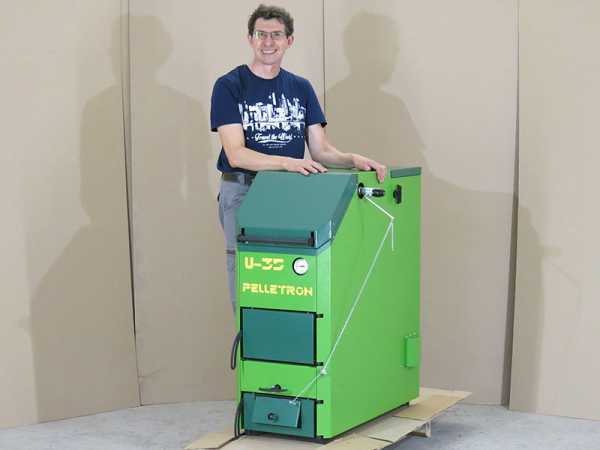

Сравнительный размер котлов U25 и U35. Котел U25 короче на 150 мм, высота и ширина котлов одинакова.

Длина полена для 25-го котла до 400 мм, для 35-го до 550 мм.



Патрубок дымовой трубы

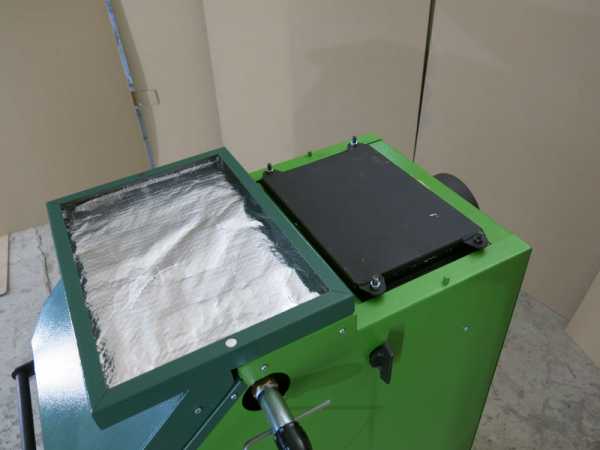

Загрузочная крышка с ручкой-замком

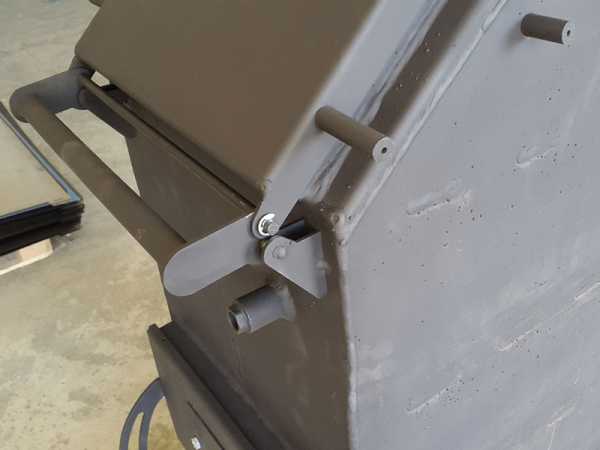

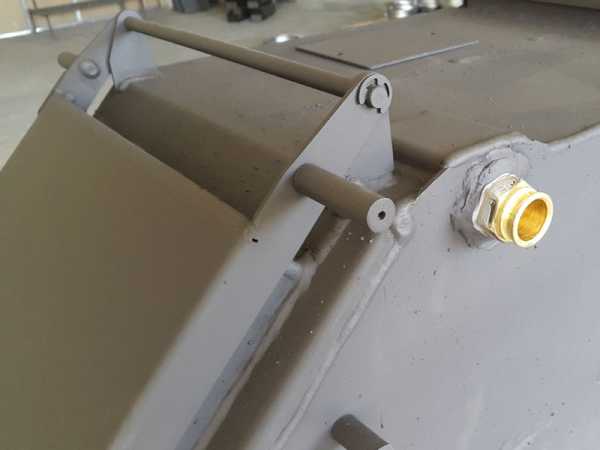

Механизм подъема облегчает открывание крышки и надежно фиксирует ее в открытом положении.

Терморегулятор регулирует температуру теплоносителя, управляя подачей воздуха в котел...



... регулируя положение заслонки поддувала



Встроенный термометр позволяет контролировать температуру теплоносителя



Под легкосъемной декоративной крышкой теплообменника находится теплоизолирующая крышка, которая так же легко снимается открывая доступ к теплообменнику для его чистки. Кожухотрубчатый теплообменник котла вынесен за пределы закладочной камеры. Это позволяет: простить закладку дров в котел, увеличить стабильность подачи топлива на колосник, существенно повысить эффективность теплообменника и обеспечить его удобную чистку без остановки котла



Ручка растопочной заслонки. Растопочная заслонка исключает дымление при загрузке котла.



Растопочная заслонка открыта, обеспечивается вентиляция закладочной камеры



Вид открытой заслонки через загрузочную дверку котла



Ширма в растопочной дверке предотвращает выпадение углей при открывании дверки работающего котла



Ручка механической прочистки позволяет очистить колосник без остановки котла.

Работа механической чистки показана в разделе "Видео"



Зола ссыпается в удобный, легко извлекаемый зольный ящик



Водоохлаждаемый колосник существенно повышает КПД котла. Кроме того наличие водоохлаждаемого колосника позволяет котлу работать на высокотемпературном топливе, например на антраците, без ущерба для ресурса



Крышка блока ТЭН.



это сам блок ТЭН



Объем одной закладки дров в котел U35



Котлы Пеллетрон-U имеют одинаковую конструкцию и отличаются размерами

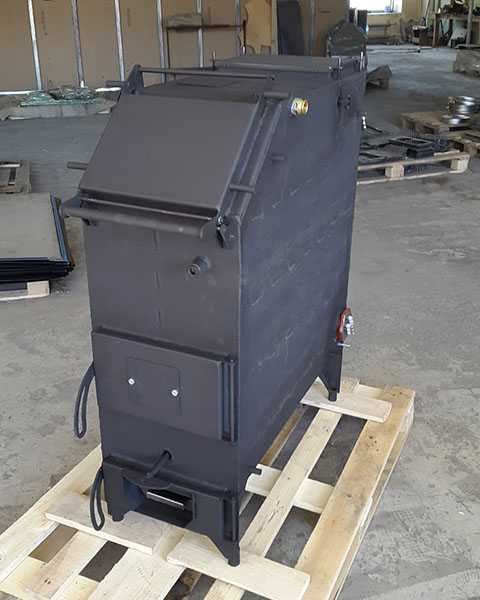

Немного секретных фотографий - котел без кожуха.

Котел Пеллетрон-U - это довольно сложный тепловой агрегат,

 полностью водоохлаждаемый, включая дно зольника









заглушка в дверке предназначена для установки пеллетной горелки Пеллетрон-15МА

байпасный газоход позволяет устанавливать требуемую для работы горелки температуру дымовых газов









каретка очистки колосника в среднем положении



каретка запаркована под водоохлаждаемым козырьком



ручка привода каретки



полено немаленького размера в закладочной камере котла



количество дров в одной закладке

если плотно укладывать, то где то 50 кг







Котел Пеллетрон-U - современный, технологичный, грамотно спроектированный, тщательно испытанный и качественно выполненный твердотопливный котел. Закладываете дрова сверху, выбрасываете золу снизу. Останавливать котел при этом не нужно. Котел хорошо работает на сухих и сырых дровах вплоть до естественной влажности, древесных брикетах. При необходимости может работать на угле, а если установить пеллетную горелку то и на пеллете.



Котел "Пеллетрон-Universal", это хорошо!







www.pelletron.ru

U35 - Мой дом 11

Описание

Компания Пеллетрон рекомендует котел PELLETRON UNIVERSAL 35 в качестве среднеобслуживаемого источника тепла для жилых и промышленных объектов с теплопотерями от 3 до 35 кВт, имеющих в качестве потребителей тепла радиаторы отопления (в том числе регистры), теплые полы, бойлеры ГВС и пр. как с автоматическим термостатированием, так и без него.

Котел Пеллетрон-U с одинаковой охотой потребляет сырые и сухие дрова, брикет, уголь и даже пеллет. Большой объем загрузочной шахты обеспечивает весьма длительную работу котла на одной загрузке. Новейшая технология нижнего горизонтального сжигания топлива снижает химический недожог, а водоохлаждаемый колосник и кожухотрубчатый теплообменник повышают тепловой КПД котла, не позволяя Вашим деньгам вылетать в дымовую трубу. Удобная и бездымная вертикальная загрузка топлива, внешняя прочистка колосника, удобный зольный ящик делают обслуживание котла легким и безопасным. Автоматическое регулирование температуры теплоносителя позволяет котлу работать с любыми системами отопления (радиаторы с воздушным регулированием, теплые полы, бойлер ГВС). Простое и редкое обслуживание котла Пеллетрон-U не отнимет у Вас много времени. Котел Пеллетрон-U это хорошее решение для Вашего дома.

Преимущества и инновации



Технология нижнего горизонтального сгорания топлива

Как видно из приведенного рисунка, в котле с горизонтальным сгоранием топлива горение происходит вблизи колосника, образующиеся дымовые газы большей частью уходят в вертикальный кожухотрубчатый теплообменник, вынесенный за пределы закладочной камеры и далее в дымовую трубу.

Тепло, образующееся при сгорании топлива, воспринимается водоохлаждаемым колосником, стенками топки и кожухотрубчатым теплообменником, в дымовую трубу выбрасываются газы с невысокой температурой необходимой для создания тяги.

В подобной конструкции котла закладка дров не продувается горячими дымовыми газами, что существенно снижает ее преждевременное тепловое разложение, вдвойне снижает химический недожог топлива и уменьшает его удельный расход.



Любое твердое топливо

Котлы Пеллетрон-U могут работать на любом кусковом топливе.

На дровах с влажностью от 20% (годовая сушка под навесом) до 40% (свежие дрова без сушки).
На брикете RAF или любых других брикетах. Используйте брикет для получения максимальной длительности горения.
На угле марки А, Д, Б, К и пр. Водоохлаждаемый колосник котла не боится высокой температуры сгорания, а большой просвет колосника позволяет котлу работать длительное до прочистки.
На пеллете могут работать котлы U25 и U35 при установке пеллетной горелки Пеллетрон-15МА.



Удобная верхняя загрузка топлива

Котлы Пеллетрон-U имеют верхнюю загрузку топлива. После открывания ручки-замка загрузочная дверка поднимается вверх сама (снабжена газовым лифтом) открывая удобный доступ к закладочной камере. Верхняя загрузка топлива позволяет закладывать топливо быстро, просто и с большим коэффициентом укладки (т.е. очень плотно), что позволяет увеличить количество закладываемого топлива и длительность работы котла. Так же верхняя загрузка очень удобна при загрузке угля.



Прямоугольная закладочная камера

Котлы Пеллетрон-U имеют прямоугольную закладочную камеру, равную по ширине загрузочной дверке. В камере нет никаких выступов и прочих деталей, которые могут помешать закладке топлива. Это очень удобно при закладке, а кроме того существенно повышает плотность укладки, позволяя поместить в камеру больше топлива, а значит увеличить время работы котла.



Бездымная дозагрузка топлива без остановки котла

Котлы Пеллетрон-U в верхней части закладочной камеры имеют вентиляционную заслонку большого сечения, которая позволяет эффективно провентилировать камеру перед открыванием загрузочной дверки. Заслонка обеспечивает практически бездымную загрузку топлива, что особенно важно, если котел стоит в помещении смежном с жилыми.

Останавливать котел для загрузки топлива так же не нужно. Просто откройте загрузочную дверку и доложите шахту доверху.





Внешняя прочистка колосника без остановки котла

Котлы Пеллетрон-U имеют внешнюю прочистку колосника. Вам не нужно открывать дверку и орудовать кочергой для прочистки. Сделайте несколько движений ручкой прочистки и колосник очищен.

Нажмите кнопку просмотра видео >, что бы посмотреть как это работает.



Простое обслуживание теплообменника без остановки котла

Для сохранения высокого КПД и низкого расхода топлива теплообменник котла должен находится в чистом состоянии. Теплообменники котлов длительного горения подвержены интенсивному загрязнению и требуют своевременного обслуживания.

Котлы Пеллетрон-U имеет отдельный кожухотрубчатый теплообменник, расположенный под быстросъемной крышкой. Теплообменник имеет круглые трубы, которые легко очищаются при помощи шомпола. Для очистки теплообменника котел не нужно останавливать. Удаляемые при чистке загрязнения падают в топку котла и там сгорают.

Шомпол для чистки можно приобрести вместе с котлом или отдельно.

Автоматическое подержание заданной температуры

Котлы Пеллетрон-U автоматически поддерживают заданную температуру теплоносителя. Котлы имеют терморегулятор, управляющий заслонкой поддувала, позволяющий уменьшать или увеличивать интенсивность горения.

Автоматическое регулирование температуры позволяет применять котел в любых системах отопления. Котел полноценно работает с радиаторами с установленными термоголовками), теплыми полами, бойлером горячего водоснабжения.

При помощи котла Пеллетрон-U Вы можете создать самую современную систему теплоснабжения Вашего дома с наивысшим комфортом.

Рекомендуется подключение котла к системе отопления через гидрострелку Пеллетрон-GS12 или GS24 (см. Гидравлические разделители Пеллетрон-GS ).

Встроенный ТЭН

Котлы Пеллетрон-U снабжены встроенным электронагревателем (ТЭН). Электронагреватель может быть использован как резервный источник тепла при окончании топлива или для продления работы котла на одной загрузке. Нажмите кнопку "Расчет времени работы котла", чтобы посмотреть как влияет включение ТЭН на время работы.

Высокая эффективность

Котлы Пеллетрон-U разработаны и построены на современной научной базе тепломассообмена. Водоохлаждаемый колосник и эффективный кожухотрубчатый теплообменник обеспечивает высокий КПД котла во всем диапазоне рабочих мощностей. В наших котлах деньги в трубу не вылетают.

Отличное качество и эстетичный внешний вид

Наши котлы действительно качественные. Котлы имеют современный внешний вид, изготовлены методами лазерной резки, высокоточной гибки, полуавтоматической и автоматической сварки. Корпус котла окрашен современной порошковой износостойкой полимерной краской.

Надежность и гарантия

Котлы изготовлены из высококачественной легированной, нержавеющей и жаростойкой стали. Заводская гарантия на котлы составляет 2 года, а срок службы более 10 лет.

Компания Пеллетрон рекомендует котел PELLETRON UNIVERSAL 35 в качестве среднеобслуживаемого источника тепла для жилых и промышленных объектов с теплопотерями от 3 до 35 кВт, имеющих в качестве потребителей тепла радиаторы отопления (в том числе регистры), теплые полы, бойлеры ГВС и пр. как с автоматическим термостатированием, так и без него.

moydom11.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
