Как сделать муфельную печь своими руками

Сделанная муфельная печь своими руками позволяет в домашних условиях заниматься обжигом керамики, закалкой и плавкой металла. Для творческих и мастеровитых людей такие печи просто незаменимы в осуществлении их деятельности.

Слово «муфель» означает ограниченное пространство, изолированное как от внешней среды, так и от непосредственного контакта с топливом и продуктами горения. В камере может создаваться высокая температура — до 12500С и более, чем добиваются нужных высокотемпературных изменений в структуре обрабатываемых материалов. В данной статье речь пойдет о том, как сделать муфельную печь своими руками в условиях домашней мастерской.

Назначение оборудования

Для чего нужна самодельная нагревательная камера в бытовых условиях? Она может предназначаться для различных нужд: обжига керамических изделий, закалки режущих стальных элементов и плавки металлов. Термичка камеры может нагреваться как за счёт электроэнергии, так и работать на газу.

Внешняя форма и внутренняя конструкция печи может принимать разные конфигурации. Главная задача заключается в том, чтобы добиться в ограниченном пространстве ёмкости определённого температурного режима.

Виды и условия обработки сырья

Основные способы обработки материалов в самодельной камере — это:

  • Обжиг керамики
  • Закалка металлических изделий
  • Плавка цветных металлов

Обжиг керамики

Процесс получения готовых керамических изделий связан с обжигом заготовок из сырой глины и последующим покрытием их глазурью. В домашних условиях сделанная муфельная печь своими руками может производить обжиг сразу нескольких экземпляров посуды и других поделок. В термообработке важно выдержать ровный режим нагрева камеры. Теоретически обозначить точные временные рамки обработки материала при определённой температуре невозможно — это достигается практическим путём.

Материалы из глины, помещаемые в домашнюю муфельную печь для обжига, делят на 3 группы:

  • Фарфор
  • Фаянс
  • Майолика, терракота
Фарфор

Высохшую глину подвергают термообработке в два этапа. Первичный обжиг производят в интервале от 800

0 С до 1000С. Глина набирает прочность и обретает пористость. Затем её окунают в ёмкость с глазурью. Повторный обжиг осуществляют при разных температурах, в зависимости от назначения:

  • натуральный фарфор — 14000 С
  • столовый — 13500 С
  • сантехнические детали — 12500 С
Фаянс

Применение тугоплавкого сырья при обжиге практически не образует жидкой фазы. Для созревания черепка изделия его обрабатывают при температуре 1200 — 12500 С. Повторная термическая обработка с нанесённой глазурью производится при нагреве 900 — 10000 С. Если требуется нанести роспись, то в третий раз возвращаются к первичному уровню температурного режима.

Майолика

Используют красные тугоплавкие глины. Термообработка требует точного соблюдения режима нагрева. При нагреве 950С получаются рыхлые непрочные изделия. При нагреве 10500 С, сырьё спекается в непригодную, плотную стекловидную массу. Чтобы точно выдержать степень нагрева 1000

0 С, необходимо встроить в камеру термопару с подсоединением печи к цифровому дисплею.

Повторный процесс обработки глазурованных материалов производят при температуре 900 — 950 градусов.

Закалка режущих металлических изделий

Упрочнение режущих поверхностей стальных инструментов путём термообработки называют закалкой металла. Закаливание металлических изделий делали люди с древних времён. Суть процесса заключается в обжиге металла до получения изменения структуры кристаллической решётки (полиморфное преобразование).

Металл доводят в нагревательной камере до раскалённого состояния при температуре 750 −850С. Следует отметить, что некоторые марки стали закаляют в условиях более высокого нагрева, в пределах от 1250 до 1300 градусов. Затем печь для закалки освобождают от раскалённых изделий, которые после подвергают резкому охлаждению в масляной среде или в воде. Таким образом добиваются повышения твёрдости металла.

Данный процесс важен для упрочнения режущих поверхностей стальных инструментов (ножей, свёрл, зубил, фрез и прочего). Закалку (отпуск) лучше производить в масляной среде. При отпуске раскалённого металла в воде, его поверхность покрывает масса пузырьков пара, что замедляет процесс.

Как правило, закалке подвергают готовые инструменты или заготовки из нержавеющей стали. Для этих изделий обычно не требуется закалочная камера большого объёма, поэтому лучше всего для этого подходит муфельная печь из предохранителя. Описание создания такой конструкции будет дано ниже.

Плавка цветных металлов

Муфельную печь удобно использовать для плавки цветных металлов, но к олову и свинцу это не относится. Температура их плавления настолько низка, что достаточно воспользоваться газовой горелкой бытовой кухонной плиты.

Для того чтобы расплавить такие металлы, как медь, бронзу и латунь, потребуется нагревательная ёмкость. Жидкую массу металла получают в тигле, которую затем заливают в специальные формы. Домашние мастера льют различные элементы декора светильников, мебели, статуэтки и многие другие поделки.

Температура плавки цветных металлов:

  • медь — 10800
  • бронза (в зависимости от марки) — от 9300 до 11400
  • латунь в пределах от 880 до 950 градусов

Варианты самодельных муфельных печей

Наиболее популярные варианты муфельных печей — это конструкции, изготовленные из корпусов высоковольтных предохранителей, духовок, старых стиральных машин и даже глиняных горшков. В качестве теплоизоляции применяют керамический огнеупорный кирпич (шамот) и минеральную вату. Рассмотрим несколько способов, как сделать муфельную печь своими руками:

  • Электрические печи
  • Газовые нагревательные камеры
  • Камеры на твёрдом топливе

Электрические печи

При создании камеры применяют электрические нагревательные элементы (проволоки из фехраля, нихрома, ТЭНы, открытые и закрытые спирали). В качестве теплоизоляции используют огнеупорную керамику (шамотные кирпичи) или минеральную вату типа МКРР 130.

Пошаговые инструкции изготовления муфельных печей

Инструкция сборки печи из корпуса высоковольтного предохранителя

  1. Фарфоровый корпус предохранителя ПКТ-103 длиной 564 мм и внешним диаметром 72 мм освобождают от контактных колпаков и внутренней плавкой вставки.
  2. На концах керамической трубки делаются 2 отверстия специальным сверлом для керамики, диаметром 1,2 мм.
  3. По внешней стороне колбы наматывают фехраль диаметром 1,2 мм. Между витками расстояние должно сохраняться не менее 5 мм, для чего понадобится около 2 метров проволоки.
  4. Концы фехраля выводят через сделанные отверстия.
  5. С тыльной стороны колбы заводят термопару, концы которой соединяют с цифровым дисплеем.
  6. Корпус оборачивают ватой МКРР 130.
  7. Проволоку из фехраля соединяют с электрическим проводом со штекерной вилкой для бытовой розетки. Для этого делают узкие отверстия в теплоизоляции, которые затем уплотняют ватой.
  8. Для закрытия торцевых проёмов нагревательной камеры скручивают из ваты тампоны толщиной не менее 70 мм.
  9. Жёсткий корпус готовят из оцинкованной жести, для чего вырезают лист металла длиной 600 мм, шириной 300 мм.
  10. По краям металла вдоль длины делают загибы по 10 мм во внешнюю сторону корпуса.
  11. Согнутую жесть в виде цилиндра одевают на стальную трубу. Концы трубы устанавливают на опоры.
  12. Соединив загибы в замок, его простукивают киянкой по всей длине цилиндра.
  13. Из жести вырезают заднюю крышку корпуса печи, в соответствии с его диаметром. В металле крышки оставляют лапки, которые загибают внутрь оцинкованной трубы.
  14. Крышку крепят саморезами, через лапки к кожуху печки.
  15. Из жести вырезают 4 полоски для опорных ножек корпуса. Ножки крепят саморезами.
  16. При желании можно обойтись без изготовления фасадной крышки, достаточно использовать ватный тампон.

Нагреть такую камеру можно до 1300 градусов. В камере удобно производить закалку стальных инструментов, расплавлять в тигле небольшую отливку из цветных металлов.

Изготовление муфельной печи из электрической духовки

Духовка бытовой электрической плиты идеально подходит в качестве муфельной печи для обжига керамических изделий. Духовой шкаф оборудован двумя ТЭНами, установленными вверху внутри и внизу снаружи камеры. Камера изолирована фольгированной минеральной ватой. Мощности нагревательных элементов хватает для разогрева муфеля до 300 градусов. Чтобы достичь требуемого уровня нагрева до 1300

0 С, поступают следующим образом:

  1. Корпус плиты разбирают. Снимают слой теплоизоляции духового шкафа.
  2. На боковых сторонах камеры с внешней стороны закрепляют два мощных ТЭНа.
  3. Снятую теплоизоляцию возвращают на своё место.
  4. Новые нагреватели включают в общую систему термички.
  5. Подключают цифровой дисплей через существующий регулятор температуры.
  6. К регулятору уровня нагрева подсоединяют резистор, который увеличивает диапазон изменения температуры в духовке.
  7. Корпус плиты собирают вновь.

Сборка такой печи для обжига керамики имеет ряд премуществ:

  • Корпус духового шкафа уже оборудован просторной камерой для обжига
  • Шкаф не требует никаких существенных усовершенствований, что обеспечивает значительную экономию финансов и трудозатрат
  • Откидная панель с панорамным стеклом даёт возможность визуально контролировать процессы обжига изделий из глины и закалки стального инструмента
  • Если не удаётся воспользоваться старым регулятором нагрева, к электрической цепи подключения духовки подсоединяют трансформатор

Как сделать муфельную печь из несгораемого сейфа

Внутренняя ёмкость несгораемого сейфа — это уже готовый муфель.

  1. В качестве нагревательных элементов применяют панели электрических плиток. Их размещают на боковых стенках внутри сейфа. Также вместо керамических панелей со спиралями устанавливают ТЭНы.
  2. Автогеном делают прорези между двойными стенками несгораемого шкафа и удаляют песчаный наполнитель. Образовавшиеся пустоты заполняют минеральной ватой МКРР.
  3. Прорези заваривают тем же автогеном.
  4. Внутри сейфа устанавливают термопару для контроля температурного режима.
  5. Соединённый внешний цифровой датчик с термопарой будет показывать уровень прогрева камеры.

Получается отличная муфельная печь, в которой можно плавить цветные и драгоценные металлы. Чем больше внутренний объём несгораемого шкафа, тем больше возможностей для одновременной обработки мелких деталей или обжига объёмной керамики.

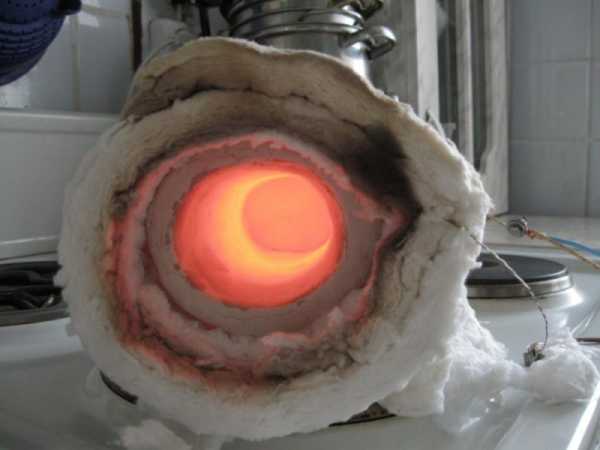

Изготовление простой мини муфельной печи

Для этого понадобится:

  • пластиковая труба 60 мм длиной 0,5 м
  • проволока фехраль и длиной около 2,5 м
  • смесь жидкого стекла с мертелем
  • бумага
  • минеральная вата МКРР
  • термопара с датчиком
  • отрезок водосточной трубы длиной 0,6 м
  • кусок жести
  • саморезы

Приступают к сборке, следуя пунктам инструкции:

  1. На пластиковую трубу плотно наматывают спираль из фехраля. Спираль сжимают до такой степени, чтобы потом можно было свободно извлечь из нее пластик.
  2. На концах трубы делают отверстия, в которых фиксируют концы спирали.
  3. На лист бумаги наносят клеевой состав из жидкого стекла и мертеля, толщина слоя 5 мм. Консистенция клея должна быть густой.
  4. Клей наносят на фехраль, оборачивая бумагу вокруг трубы.
  5. После того, как клей застынет, бумагу пропитывают водой. Мокрую обёртку легко отделяют от спирали, затем удаляют пластиковую трубу.
  6. Концы спирали соединяют с сетевым электрическим шнуром.
  7. Мини муфель оборачивают минеральной ватой таким образом, чтобы свёрток плотно зашёл в корпус из водосточной трубы.
  8. Внутрь, с тыльной стороны камеры, помещают термопару, концы которой подключают к датчику.
  9. Заднюю часть мини печи закрывают жестяной крышкой.
  10. Входное отверстие в камеру закрывают тампоном из ваты.
  11. Чтобы труба в горизонтальном положении была зафиксирована, закрепляют саморезами небольшие упоры из жести на корпусе прибора.
  12. Максимальная температура внутри мини муфельной печи может достигать 1200 градусов. Конструкция камеры удобна для обработки небольших порций металлического лома и закалки мелких деталей.

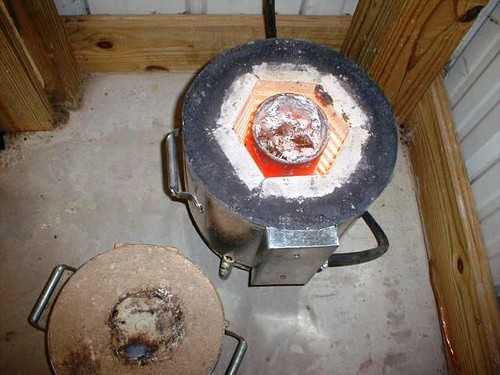

Инструкция сборки газовой муфельной печи

Нагрев ёмкости можно обеспечить газовой горелкой. Горелку помещают внизу шамотного колодца и подключают к газовому баллону.

Для изготовления газовой муфельной печи потребуется:

  • Шамотный кирпич
  • Металлическая бочка
  • Большая газовая горелка от бытовой кухонной плиты
  • Заполненный газовый баллон с редуктором
  • Тренога из тугоплавкой арматуры
  • Фитиль для розжига горелки
  • Тигель

Приступают к сборке печи, следуя следующим пунктам инструкции:

  1. На листе металла выкладывают из шамотного кирпича площадку, которая будет служить днищем камеры.
  2. На площадке устанавливают газовую горелку.
  3. Подсоединяется металлический газопровод (трубку) к горелке.

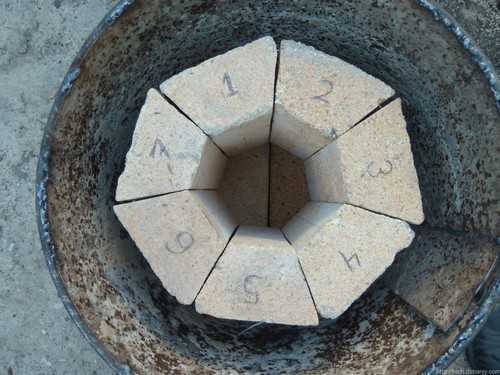

  4. Вокруг горелки возводят стенки колодца из шамотного кирпича, оставляя внизу отверстие для газопровода. Кирпичи скрепляют огнеупорным раствором.
  5. С внешней стороны печи, через отверстие, трубку соединяют резиновым шлангом с газовым баллоном.
  6. У металлической бочки срезают днище и одевают её на огнеупорную кладку.
  7. Пространство между металлическим корпусом и кладкой заполняют минеральной ватой.
  8. Внутрь печи устанавливают треногу с подставкой под тигель.
  9. Тигель должен располагаться на высоте не более 200 мм над горелкой.
  10. Верх колодца должен оставаться открытым для поступления кислорода из атмосферы и удаления продуктов горения из муфеля.
  11. Термопару устанавливают на уровне верхней опоры треноги.
  12. Цифровой дисплей подключают к электросети и соединяют с термопарой.
  13. Газовая горелка должна просушить кладку из шамота при температуре не более 2000 С. При большей степени нагрева раствор в швах кладки может растрескаться, что приведёт к утечке тепла и потере несущей способности кладки.
  14. Можно изготовить верхнюю металлическую крышку с большим отверстием или обойтись без неё.
  15. Тигель лучше сделать своими руками из обожжённой глины. Ёмкость делают с ушками, в которых есть отверстия. Продевая в ушки крючки, тигель легко ставят на треногу и также достают из печи.

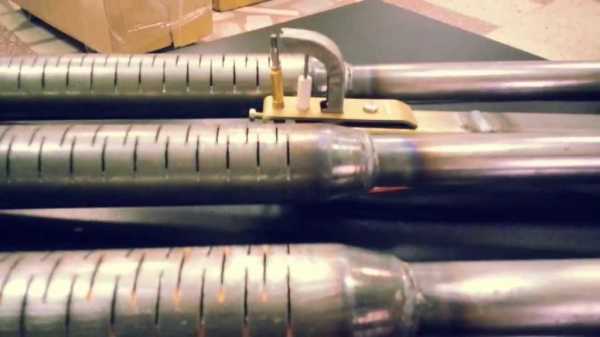

Вместо газовой горелки в стенках из шамота закрепляют колосники от газовой водонагревательной колонки. Это даёт равномерный нагрев всего объёма ёмкости.

Нагревательные камеры на твёрдом топливе

В качестве муфеля на твёрдом топливе (дровах и угле) используют духовку домашней печи частного дома. Как правило, такая духовка может использоваться для закалки металлических изделий, приведения металлов в жидкое состояние с низкой температурой плавления. Для установления точных уровней высоких температур такая печь не годится.

Изготовление шамотной плитки своими руками

Лучший вариант — приобрести бывшую в употреблении футеровку доменных печей. Если такой возможности нет, огнеупорные кирпичи можно изготовить своими руками:

  1. Изготавливают или покупают готовые формы из полиуретана или силикона для заливки шамотного раствора.
  2. Готовую смесь (шамотный мертель) приобретают в строительном магазине.
  3. Смесь размешивают водой до получения тестообразной массы, которую отправляют в формы.
  4. В поверхности раствора делают косые канавки для установки нагревательной спирали. Горизонтальные ложбинки устраивают для крепления в них газовых колосников.
  5. При использовании готового футеровочного материала, канавки в нем выпиливают абразивным кругом.
  6. Сушат плитку в естественных условиях летом до 20 дней. Если есть возможность воспользоваться другой действующей печью, процесс сушки сократится в несколько раз.
  7. Раствор для кладки колодца из огнеупорных кирпичей готовят из того же шамотного мертеля.

Самодельные тигли

В продаже можно найти тигли самых различных размеров. Для муфельной печи, собранной своими руками, может понадобиться тигель индивидуальной формы. Сделать самостоятельно такой сосуд нетрудно:

  1. Комок тугоплавкой глины замачивают в подходящей посуде.
  2. Размякшую массу помещают на деревянную доску и вручную вылепливают сосуд нужной формы.
  3. Если необходимо, делают ушки с отверстиями.
  4. Деревянной лопаткой, смоченной водой, формируют ровные поверхности изделия.
  5. В собранной муфельной печи заготовку подвергают обжигу.
  6. Остывший тигель окунают в раствор белой глазури и снова помещают в нагревательную камеру.

Процесс обжига и глазуровки детально описан в главе данной статьи «Обжиг керамики». Самостоятельное изготовление тигля не займёт много времени и сэкономит деньги.

Многообразие возможностей для изготовления различных моделей муфельных печей позволяет выбрать наиболее эффективную конструкцию для конкретного вида работы.

kladempech.ru

Муфельные печи, принцип работы муфельных печей, применение муфельных печей

В муфельной печи производится нагревание различных материалов до заданной температуры. Но такую задачу могут выполнять и другие печи. Особенность муфельных печей заключается в использовании муфеля, предохраняющего материал от воздействия топлива и продуктов сгорания. Для выполнения операции в таком агрегате, муфель с порцией металла, как правило, загружается в печь и нагревается до определенной температуры, обеспечивающей проведение того или иного процесса.

Навигация:

  1. Принцип работы муфельной печи
  2. Применение муфельных печей

На различных предприятиях производится выпуск электрических и газовых муфельных печей, которые осуществляют операции, которые могут производить нагрев в обычной среде, а так же защитной газовой среде, а именно в водородной, гелиевой, азотирующей и т.д. Второй вариант – вакуумная среда. По своим конструктивным особенностям муфельные печи делятся на горшковые, колпаковые, горизонтальные и трубчатые. Конструкционные элементы выполняются из мягких сталей. Элементы, которым необходима защита от огня, изготавливаются из высокоглиноземистых огнеупорных материалов. Электрические нагреватели, как правило, состоят и нихрома, фехраля, лент или стержней.

Муфельные печи являются отличным инструментом для закалки, отжига, отпуска и нормализации металлов. Они способны производить плавку металлов, обжигать керамические изделия, выполнять кремацию, высушивание. Кроме этого, при их помощи проводятся лабораторные аналитические работы, выплавляются и выжигаются восковые фигуры, изготавливаются ювелирные и сувенирные изделия.

Принцип работы муфельной печи

Благодаря наличию муфеля, разогревание заготовок происходит равномерно. Соприкосновение горячих газов с металлом не происходит. Ввиду того, что обрабатываемый материал находится внутри закрытого короба, его обработка занимает больше времени, но качество выполняемой процедуры значительно повышается. На металле не будет иметься окалина, а значит, он будет иметь чистую поверхность.

При помощи вентиляции, которой оснащаются практически все установки, производит отвод вредных веществ, которые могут выделяться при нагревании. Устройства имеют регулятор температуры. Он предназначен для установки определенной температуры и ее регулировки в ходе процесса. В современных муфельных печах используется программирование, благодаря чему можно задать программу, которая выполнить определенную операцию.

В муфельных печах, как и любых других, имеются специальные нагревательные элементы, посредством которых и происходит разогрев металлов. Для того чтобы разогреть в муфеле объект, необходимы достаточно мощные нагреватели. Их может быть несколько, в зависимости от объема внутреннего пространства печи и количества разогреваемых муфелей.

Нагреватели открытого типа обладают более высокой скоростью разогрева. Значительный недостаток установок с нагревателями подобного типа – выделение вредных веществ, которые отрицательно влияют на качество обрабатываемого объекта. В особенности они вызывают коррозию.

В закрытых нагревателях не происходит воздействие внешних факторов. Они могут располагаться в самих муфелях, что позволяет рассчитывать на получение материала высокого качества, не нуждающегося в обработке. Основной недостаток, с которым сталкиваются предприятия, использующие закрытые муфельные нагреватели, это невысокая ремонтопригодность. При поломке нагревателя приходится менять камеру.

Муфель может изготавливаться из различных материалов, которые открывают различные возможности для обработки.

Применение муфельных печей

Керамическая муфельная печь позволяет снижать переход между температурами внутри установки и самого нагревателя. Керамика, используемая в ней, обладает высоким коэффициентом теплопроводности и плотностью, которая позволяет стенкам муфеля на протяжении долгого времени сохранять свои характеристики. Керамика хорошо переносит механическое воздействие. При этом использование скоростного режима нагрева практически невозможно, поскольку керамические стенки муфеля медленнее нагреваются и остывают. Они активно используются в различных сферах промышленности, обладают универсальностью и надежностью.

Другой вариант выполнения муфеля – керамическое волокно. Он не обладает всеми лучшими свойствами керамики или волокна, но при этом позволяет быстро нагреть материал и не требует больших мощностных затрат. Керамическое волокно обладает средней стойкостью к агрессивной среде.

Меньшую популярность имеет волокнистый муфель, поскольку требует повышенного внимания в процессе обработки металлом, подвергается механическому воздействию. Срок действия волокнистого муфеля достаточно ограничен, поскольку на него пагубно действуют вредные вещества, образующиеся при сгорании масла.

В муфельной печи можно производить различные виды термообработки.

При выполнении отжига, металл получает однородную зерненую микроструктуру. Охлаждение металла происходит медленно, что позволяет избежать появлению неравновесных структур. Для того чтобы добиться выделения упрочняющих частиц, необходимо производить нагрев металла, который подвергался отжигу, на низкую температуру.

Закалка металла подразумевает быстрое охлаждение материала. Муфельные печи способны справляться с поставленной задачей, поскольку охлаждение не зависит от типа печи, главное, чтобы установка была продуманна конструктивно, позволяя быстро погружать обрабатываемый объект в холодную жидкость, в качестве которой, как правило, выступает вода.

Муфельная керамическая печь отлично подойдет для проведения в ней отпуска материала. Это происходит благодаря тому, что она может на протяжении долгого времени сохранять необходимую температуру. При отпуске металлов важно, чтобы остывание происходило медленно. Тогда он имеет наилучшие характеристики. Металл приобретает повышенную пластичность, но ухудшается его прочность.

Наиболее популярной процедурой выполняемой в таких печах, является обжиг. При этом в обрабатываемом материале происходят физико-химические процессы, при помощи которых можно добиться увеличения прочности, твердости и химической стойкости. Керамические изделия, которые подвергаются отжигу в муфельной печи, обретают улучшенные характеристики.

В ней может производиться обжиг сырца. Результат процедуры – образование искусственного каменного материала, обладающего улучшенными характеристиками, не позволяющими размывать его водой. Глина, подвергнутая высоким температурам в муфельной печи, становится более надежной.

Муфельная печь используется в лабораториях. При ее помощи производится плавление элементов, из которых необходимо выделить золото или серебро. Данная процедура возможна благодаря тому, что такие элементы, как свинец, легко окисляются при термообработке, а золото и серебро – нет. Кроме этого, в нем можно производить высушивание различных материалов, для удаления из них влаги.

eziactionpumps.ru

Как сделать муфельную печь своими руками – подробная инструкция

Муфельная печь является нагревательным прибором, состоящим из огнеупорной камеры. Предмет помещается в муфель и видоизменяется под воздействием высоких температур. Сделать муфельную печь своими руками можно при помощи старой духовки или стиральной машины.

Что представляет собой муфельная печь?

Муфельные печи используются в самых разных целях:

  • для переплавки металлов;
  • обжига керамических изделий;
  • для выравнивания деформированных поверхностей различных материалов;
  • выпаривания влаги из вещества;
  • быстрой и эффективной сушки различных изделий.

В зависимости от типа печи, можно нагреть объект до температуры от 100 до 2000 градусов. Муфельные печи чаще всего работают от газа или электричества. Но можно сконструировать устройство, которое будет функционировать от процесса горения дров или горючих веществ.

Муфель изготавливают из жаропрочных материалов, которые не пропускают продукты горения к помещенному в них веществу. В муфеле может происходить обработка не только в воздушной среде. Существуют муфельные печи с нагревом материала в вакууме. Вместо воздуха также могут использоваться такие газы, как водород, аргон, гелий или азот.

Герметичность камеры создает равномерное воздействие тепла на объект. Нагревается муфель достаточно долго, а также это требует больших энергозатрат.

Создание корпуса муфельной печи

Корпус муфельной печи можно создать самому или же воспользоваться заготовками. В качестве заготовки можно использовать старую духовку, электрическую печь или прямого нагрева, холодильник, стиральную машину. Также обязательно стоит учесть, что необходимо удалить все детали из пластика, так как они не приспособлены к высоким температурам.

Корпус можно создать своими руками. Для этого подойдет листовой металл. Следует выбирать материал, толщина которого более двух миллиметров. Из него следует сделать прямоугольную коробку при помощи сварочного аппарата.

Для создания корпуса подойдет листовой металл

Если вы хотите сконструировать цилиндрическую муфельную печь, стоит изогнуть металл в радиус и заварить шов.

Чтобы защитить металл от коррозии, желательно покрыть печь специальной огнеупорной краской. Улучшит свойства печи специальный термоизоляционный слой. Он служит для уменьшения теплопотерь, тем самым увеличивая жар в камере. Для термоизоляционного слоя можно использовать базальтовую вату, а также перлит.

Изготовление муфеля

Чтобы самостоятельно сконструировать муфельную печь, в первую очередь стоит сделать огнеупорную камеру. Не каждый материал подойдет для этих целей.
Специальную камеру можно изготовить из шамотного кирпича. Он отлично подойдет как для прямоугольной, так и для цилиндрической печи. Правда, в форме цилиндра выложить кирпичи довольно сложно. Для этого необходимо вырезать при помощи болгарки одинаковые трапеции. Для небольшой печи понадобится около 7 кирпичей.

После стоит соединить их вместе при помощи проволоки, а также проверить, чтобы они плотно состыковывались. Неровности можно также подкорректировать при помощи болгарки. Далее следует выложить кирпичи в ряд и сделать несколько канавок для проволоки, которая в будущем будет нагревательным элементом. Важно сделать канавки таким образом, чтобы проволока нигде не соприкасалась. Для этого стоит на одном из кирпичей разместить углубления под наклоном. Канавки должны быть шириной в 7-8 миллиметров, расстояние между ними – не менее 2 сантиметров.

Соединяются кирпичи при помощи термостойкого клея. Также можно использовать смесь из глины, порошка шамотного кирпича и кварцевого песка.

Для изготовления муфеля подойдет и обычная глина, так как самодельная печь не будет работать с экстремальными температурами. Глина нуждается в предварительной обработке. Из картона или листа фанеры сконструируйте небольшой прямоугольник, который по размерам будет совпадать с задуманной муфельной камерой. Обязательно подсчитайте по размерам, будет ли данная камера свободно помещаться в корпус печи.

Макет камеры стоит покрыть снаружи глиной толщиной в несколько сантиметров. Глина должна высохнуть в течение 5 дней. После обязательным действием является обжиг глиняной конструкции. Лучше всего обжигать материал в угольной печи, так как необходима температура не менее 700 градусов. Если все условия будут соблюдены, получится достаточно прочная и огнестойкая камера.

Как сделать нагревательный элемент?

В качестве нагревательного элемента используется проволока. Можно использовать нихром или фехраль. Проволока из нихрома выдерживает до 1100 градусов. Но нихром может сгореть от малейшего контакта с воздухом. Фехраль может выдерживать температуру до 1300 градусов, при этом от воздуха проволока не портится.
Минимальный размер проволоки, которую нужно использовать – 1 миллиметр. В зависимости от типа муфельной камеры, различны способы прикрепления нагревательного элемента.

Муфель из керамики обматывают проволокой

Закрепляется нагревательный элемент на кожухе при помощи глины, расстояние между каждым витком должно быть около 2 миллиметров. Скрепляющий слой также следует сушить в течение нескольких дней и обжечь в угольной печи.

В шамотный муфель необходимо установить нагревательную спираль. Ее можно сделать самостоятельно из нихромной или фехральной проволоки. Для этого необходимо равномерно намотать проволоку на цилиндрический объект. Подойдет карандаш, тонкий пруток из металла или сварочный электрод. Диаметр спирали должен получиться в 6 мм.

Обязательно нужно следить за тем, чтобы витки не соприкасались друг с другом, иначе произойдет короткое замыкание. Спираль необходимо провести в специальных углублениях, проделанных в шамотном кирпиче. Обязательно нужно закрепить витки. Это можно сделать при помощи проволоки или изготовить замазку. Для замазки можно использовать глину. В корпусе сверлятся отверстия, через которые необходимо вывести концы проволоки. Для подключения спирали к сети нужно использовать кабель.

Нагрев муфеля при помощи газа

Самодельная муфельная печь может работать не только от электричества, но и под воздействием газовой горелки. Такой нагревательный элемент можно приобрести или же сделать самому.

Для создания газовой горелки необходима металлическая труба длиной в 10-15 сантиметров. Диаметр трубы не должен превышать несколько сантиметров. Сначала следует сделать возле края сквозное отверстие для подвода газовой трубки. Также перпендикулярно ему необходимо сделать несколько односторонних отверстий. Они необходимы для поджигания устройства.

Для газовой горелки вам понадобится металлическая труба длиной в 10-15 сантиметров

Газовая трубка изготавливается из меди, ее диаметр не превышает 0,8 сантиметра. На обоих концах трубки необходима резьба. Посередине устройства нужно сделать небольшое несквозное отверстие для выхода газа. Одно отверстие необходимо закрыть при помощи заглушки, к другому подвести газовый баллон. При совмещении элементов устройства обязательно следует установить клапан между шлангом и горелкой, так как он будет защищать конструкцию от возгорания.

Особенности сборки муфельной печи

Муфельную печь необходимо правильно собрать, чтобы она долго прослужила. Стоит воспользоваться несколькими основными рекомендациями:

  1. Обязательно стоит укрепить наружную часть конструкции при помощи металлических вставок, так как муфельная камера является достаточно тяжелой.
  2. Камера должна плотно прилегать к утеплителю основного корпуса.
  3. Если вы изготавливали корпус самостоятельно, необходимо сделать дверцу из двойного листа металла, а также обязательно расположить на ней слой утеплителя.
  4. При использовании в качестве основы старого духового шкафа, можно пренебречь слоем утеплителя, так как он уже предусмотрен конструкцией духовки.
  5. Для безопасной работы муфельной печи необходимо подключать нагревательный элемент к автомату на 20-25 А.

Муфельная печь, сделанная своими руками, по температуре нагрева значительно уступает промышленным аппаратам. В ней нельзя переплавить металл, а также сложно работать со стеклом. Но агрегата, сделанного самостоятельно, будет вполне достаточно, чтобы совершить обжиг керамического изделия в домашних условиях. Главное не пренебрегать установкой защитных элементов от перепадов напряжения или утечки газа.

pechiexpert.ru

Муфельная печь: как изготовить своими руками

Муфельная печь своими руками может быть изготовлена без особых проблем, и если вы станете ее обладателем, то у вас будет возможность производить обжиг керамики и делать различные ювелирные изделия. При этом удобно, если в конструкции будет терморегулятор. Владельцы такого оборудования осуществляют также и всевозможные физические опыты.

Если вы интересуетесь не только самостоятельным изготовлением конструкции, но и ее приобретением, то следует знать, что покупка обойдется весьма недешево. Но если все же вас интересует, что такое муфельная печь ПМ 8, то вы должны знать, что ее рабочая камера выполнена с использованием керамического муфеля. Такими характеристиками обладает и печь муфельная ПМ 10, камера которой имеет высокие прочностные качества. Именно это гарантирует исключение осыпания поверхности внутренних стенок муфеля, если происходит механическое воздействие на него.

Особенности муфельной печи

Муфельную печь можно изготовить с горизонтальным вариантом загрузки, который считается самым простым. Печи для обжига керамики могут быть выполнены из разных материалов, один из которых предстоит выбрать перед началом работ. Самым распространенным для проведения такого рода работ выступает шамотный кирпич: он обладает отличными качествами и приемлемой ценой. Допустимо применять асбестовые плиты, а также асбестовое волокно. Однако необходимо помнить, что эти материалы представляют опасность для здоровья. По этой причине в качестве второго слоя теплоизоляции рекомендуется использовать перлит, заменить который можно базальтовым волокном. Для работы понадобятся:

  • кирпич;
  • литье;
  • цемент;
  • емкость;
  • глина.

Муфельные лабораторные конструкции обладают корпусом, в качестве которого можно использовать разные подходящие элементы. Это может быть старый холодильник, но подойдет и газовая плита. При отсутствии и того, и другого можно сварить корпус самостоятельно. Применить при этом рекомендуется листовую сталь, в этом случае лабораторная конструкция получится достаточно прочной.

Установка будет очень тяжелой, по этой причине корпус, если вы делали его из бытового холодильника, должен быть хорошо укреплен, в особенности внимание нужно уделить днищу. Это можно сделать несколькими способами. Один из них предполагает использование стального уголка, которым обваривается корпус. Так лабораторная установка получится более надежной.


Печи муфельные во внутреннем пространстве облицовываются базальтовой ватой, которая укладывается в один слой. Применять нужно ту, что обладает плотностью в 200 кг/м3 или больше. Такую вату применяют в роли верхнего слоя при теплоизоляции плоских крыш, это указывает на то, что материал обладает повышенной жесткостью. Ее еще называют жесткая минеральная вата, а в некоторых случаях — базальтовая плита. Этот материал необходимо укладывать слоем, толщина которого равна пределу 10 — 20 мм.

Когда делают муфельные печи, то базальтовую вату крепят изнутри к стальному корпусу, применяя специальный клей, который используется при проведении фасадных работ, в качестве альтернативного решения можно использовать силикон. В этом случае можно применить простой силикон, так как есть потребность укрепить материал, ведь после он будет фиксироваться шамотным кирпичом, технические характеристики которого должны отвечать ГОСТу.

Рекомендации по кладочным работам

Муфельные печи строятся с использованием шамотного кирпича, который способен претерпевать нагревание и охлаждение, а также воздействие высоких температур. Тогда как в качестве раствора можно использовать готовый состав, который представлен к продаже в строительных магазинах. Но состав должен обладать качествами теплостойкости.

Для того чтобы муфельная печь для обжига обрела швы, одинаковые по толщине, необходимо формировать их посредством проволоки, тогда ширина шва будет равна примерно 5 мм — именно такой диаметр проволоки и нужно применить. Не стоит забывать о том, что в печи должен быть и терморегулятор. При укладке печи непременно возникнет необходимость в корректировке размеров кирпича, использовать для этого рекомендуется камнерезный станок, но если такого нет в наличии, то можно применить болгарку.

Перед тем как сделать муфельную конструкцию, необходимо подготовить кирпич. Для этого его погружают в воду. В такой среде его нужно оставить на 30 секунд. Этого времени будет достаточно, для того чтобы вода проникла в поры изделия. Эта манипуляция необходима для того, чтобы кирпич после укладки на раствор не вбирал из него влагу. Ведь такое явление может стать причиной более быстрого высыхания смеси, и она из-за этого не наберет должную прочность, что очень важно для конструкции печи.

Составляющие муфельной печи

Выкладывая печи своими руками, не следует забывать о том, что должна быть соблюдена перевязка швов. Для этого первый ряд выкладывается исключительно из цельного кирпича, тогда как второй ряд необходимо начинать с половинчатого изделия. Если вы не имеете достаточно навыков для создания печи, то можно приобрести готовую установку ЭКПС 10.

Верхнюю часть нужно обустроить с использованием замкового камня, чтобы была возможность сформировать свод. На дверце тоже предстоит укрепить шамотное изделие, для чего внизу дверки укрепляется на клепки тонкий уголок, который может быть заменен трубой квадратного сечения. Именно этот стальной элемент и станет принимать на себя всю массу кладки.

При приготовлении раствора к его ингредиентам необходимо добавлять цемент, однако его количество не должно оказаться больше 20% от всего объема смеси. Технические характеристики составляющих должны быть на высшем уровне, на этом не стоит экономить. На стальное основание дверцы следует укрепить оцинкованную сетку. Она должна обладать ячейкой, размер которой равен 20х20 мм.

Лабораторная муфельная конструкция должна быть особенно герметична в области дверки, для этого качества термостойкости потребуется увеличить, применяя силикон. Выбирать необходимо тот, что обладает термостойкими характеристиками. Перед тем как приступить к проведению работ по уплотнению дверцы, необходимо хорошо обезжирить кромки шамотного кирпича в областях примыкания. Только после можно приступать к нанесению средства на торцы стенок в тех местах, где будет происходить примыкание.

Можно применить даже солидол. Термостойкий силикон наносится в виде колбаски на дверку. После этого можно закрыть дверь — и силикон окажется приклеенным, тогда как на торцах стенок он не укрепится за счет предварительно нанесенного разделительного средства. В итоге вы получите уплотнительную ленту на основе силикона на дверке. После этого от разделительного состава можно будет избавиться методом использования спирта. В процессе эксплуатации муфельной печи силикон непременно через какое-то время прогорит, после этого его можно поменять.

Важным условием является необходимость плотно закрывать дверку камеры, а вот в заводской конструкции ЭКПС 10 это уже предусмотрено производителем. Если вы осуществляете работу самостоятельно, то можно изготовить запирающее устройство, которое может быть винтовым или клиновым, дополнительно к конструкции приобретается терморегулятор.

Монтаж нагревательной спирали

В конструкции муфельной печи должна быть нагревательная спираль. Нагревательный элемент должен быть выполнен из спиралей проволоки, которая может быть фехралевой или нихромовой. Необходимо использовать ту, что обладает диаметром в 1 мм, тогда как диаметр спирали эквивалентен 6 мм. Допустимо купить заводские спирали, но многие мастера наматывают их самостоятельно. Можно использовать инструкцию от ЭКПС 10, что позволит провести работы правильно.

При использовании двух электрических контуров спиралей можно будет ступенчато корректировать тепловую мощность конструкции. Спирали в канавках следует зафиксировать скобками, выполненными с использованием этой же проволоки. Скобы должны быть заделаны в шов. Электрическая часть должна быть коммутирована так, чтобы была возможность получить 3 ступени мощности. Это и есть терморегулятор.

Таким образом, первая ступень представляет собой 2 контура спиралей, которые включаются последовательно. Следующая ступень — это нижняя спираль, которая подключается отдельно. А вот нижняя ступень более предпочтительна. Она необходима для того, чтобы был осуществлен более равномерный подъем температуры по всей высоте камеры. Третья ступень — это оба контура, которые включаются параллельно.

Самодельная муфельная конструкция не должна быть включена до момента застывания кладочного раствора, в противном случае спирали сгорят. Прибор должен быть подключен через автомат. Необходимо обеспечить заземление, например, по типу того, которое имеет печь СНОЛ.

Заключительный этап сушки

После того как печь для обжига керамики будет готова, ее необходимо подвергнуть этапу сушки. Для этого нужно создать специальные условия. В помещении должен быть сухой воздух, температура должна быть комнатной, в комнате обязательно должна функционировать вентиляция. Печь нужно оставить на несколько недель.

Перед тем как запускать лабораторные печи, их приводят в режим слабой интенсивности нагрева. При этом необходимо следить за тем, есть ли пар. Если такового нет, то лабораторные конструкции считаются готовыми к работе.

sdelaypechi.ru

принцип и схема работы, лабораторная, для обжига керамики

Особенности классификации

Лабораторная электропечь СНОЛ

Исходя из типа используемого топлива, муфельная печь может быть двух видов:

  • газовая;
  • электрическая.

Важно! Самостоятельно изготовить газовую печь не представляется возможным, поскольку это запрещает действующее законодательство.

Относительно конструкции различают следующие виды печей:

  • Горизонтальные, которые являются самыми простыми;
  • Горшкового типа или вертикальные;
  • Трубчатые;
  • Колпаковые.

Нагрев таких печей может быть выполнен в вакууме, воздушной или газовой среде. Муфельная печь, которую вы будете возводить своими руками, может предусматривать только воздушную среду для обработки изделий.

Важно! Помимо экономии денег, самостоятельное изготовление такой печи выгодно тем, что мастер может создать конструкцию наиболее удобного для себя объема и формы.

Читатели считают данные материалы полезными:
  • Изготовление чудо-печки для отопления своими руками: особенности работы печи из баллона
  • Обзор отопительных печей Термофор для дома и бани — лучшее из Сибири

Из чего состоит муфельная печь

Схема работы муфельной печи становится понятной при рассмотрении основных деталей данной конструкции.

Основные элементы конструкции муфельных печей

Рассмотрим, какие детали включает в себя муфельная печь для обжига:

  • Корпус печи. В данном случае удобнее всего будет использовать старую газовую плиту, оснащенную духовым шкафом, который и будет использован в виде основы для конструкции.

Совет! Если в качестве корпуса используется газовая плита, то необходимо предварительно произвести демонтаж всех пластиковых деталей. При отсутствии готовой конструкции корпус сваривается из листового металла, толщиной более двух миллиметров.

  • Внутренний слой, который непосредственно контактирует с поверхностью топки. Он является очень важным, поскольку именно от него зависит КПД печной конструкции. В качестве внутреннего слоя должен использоваться огнеупорный шамотный кирпич.
  • Внешний слой. Он предназначен для того, чтобы сократить потери тепла печи. Можно использовать базальтовую вату или перлит.

Совет! Применять в качестве внешнего печного слоя асбест нежелательно, поскольку нагреваясь, данный материал выделяет в атмосферу канцерогенные вещества.

  1. Элементы, участвующие в непосредственном нагреве рабочего пространства. В муфельных печах такими элементами чаще всего выступают спирали, которые скручиваются из фехралевой или нихромовой проволоки, толщиной около 1 мм. Кстати, нихромовая проволока является более желательным вариантом, ввиду своей коррозионной устойчивости и высокой пластичности. При этом фехралевая проволока имеет более низкую стоимость.

Чертёж печи с прямоугольным муфелем: 1 — регулирующий мил-ливольтметр; 2 — сигнальная лампа; 3-предохрапитель; 4 — выключатель; 5-блок управления; 6- камера нагрева; 7-корпус; 8- керамич. муфель; 9-нагре-ват. элемент; 10-теплоизоляция; 11 — противовес; 12-дверца; 13 — отверстие для контрольной термопары; 14-отверстие для регулирующего термометра.

Примеры габаритов, мощности и объёма вы можете взять исходя из печей марки СНОЛ, ниже в таблице.

Модель печи Объём, л Температура, °С Мощность, кВт Число фаз Ширина x Длина x Высота, мм. Вес, кг
Рабочая камера Габариты
СНОЛ 3/10 3 1050 1,8 1 150×200×100 425×530×520 30
СНОЛ 3/11 1150
СКВ (СНОЛ) 6/10 6 1050 2,2 180×270×130 450×600×545 40
СКВ (СНОЛ) 6/11 1150
СНОЛ 10/10 10 1050 4 200×300×180 470×620×595 50
СКВ (СНОЛ) 10/11 1150
СНОЛ 3/10-В 3 1050 1,8 1 150×200×100 425×610×650 32
СНОЛ 3/11-В 1150
СКВ (СНОЛ) 6/10-В 6 1050 2,2 180×270×130 450×680×675 42
СНОЛ 6/11-В 1150
СКВ (СНОЛ) 10/10-В 10 1050 4 200×300×180 470×700×725 52
СНОЛ 10/11-В 1150

Аббревиатура вида СНОЛ используемая для обозначения типа электрических печей. С — сопротивления, относится к виду нагревательных элементов (резистивного типа). Н — камерная, с прямоугольным сечением печной камеры. О — для обработки деталей/материалов в воздушной среде при нормальном давлении. Л — лабораторная, т.е. допускающая регулировку температуры в широких пределах.

Как самостоятельно изготовить муфельную печь

Самодельная муфельная печь одним из талантливых мастеров

Муфельная печь для керамики имеет аналогичный порядок изготовления вне зависимости от горизонтальной или вертикальной компоновки. Разница заключается лишь в расположении элементов. Рассмотрим процесс изготовления муфельной печи для обжига керамики более подробно:

  1. Как уже говорилось выше, лучшим вариантом для корпуса является готовая газовая духовка или конструкция, изготовленная из листового металла. Для этого, используя болгарку, необходимо вырезать прямоугольную полосу размером, который предполагает чертеж. Далее она сгибается в радиус, после чего шов герметично заваривается. Таким образом, получается цилиндр.

Видео о самостоятельном изготовлении муфельных печей от профессионального мастера

Совет! Чтобы предотвратить коррозию, металл можно вскрыть несколькими слоями огнеупорной краски.

  • Привариваем дно к полученной конструкции, для чего нужно вырезать из листа стали круг необходимого диаметра.
  • Чтобы укрепить дно и стенки корпуса, необходимо использовать арматуру. Корпус должен иметь такой размер, чтобы в нем можно было без проблем разместить теплоизоляцию и конструкцию из шамотного кирпича.

Корпус печи вместе с кирпичами, формирующими рабочую камеру

Важно! В качестве корпуса конструкции может быть использован также старый холодильник. В этом случае его также необходимо укрепить посредством металлических трубок и уголков.

  • Изнутри корпус выкладывается толстым слоем базальтовой ваты.
  • Теперь изготавливаем аккумулятор тепла. Для этого необходимо состыковать 6-7 кирпичей, как на фото ниже. Это будет рабочая камера будущей конструкции. Чтобы ее изготовить, необходимо срезать кирпичи под углом таким образом, чтобы из них можно было собрать конструкцию в виде трубы. Обрезка должна производиться посредством болгарки.

Кирпичи подрезаются таким образом, чтобы из них можно было составить шести- или семигранную рабочую камеру

Совет! Для удобства работы кирпичи можно пронумеровать. После проведения резки собираем конструкцию. Осуществляя резку кирпичей, очень важным является обеспечение надежной защиты для глаз и дыхательных путей. Работы должны обязательно проводиться в помещении с хорошей вентиляцией, а еще лучше — на улице.

  • Изготавливаем из мотка проволоки спираль, диаметр которой должен составлять порядка 6 мм. Для этих целей отлично подходит нихромовая или фехралевая проволока, которую можно намотать на тонкий металлический прут или карандаш.
  • Кирпичи, используемые для изготовления рабочей камеры, выкладываются на ровной поверхности. В них необходимо проделать специальные канавки для расположения спирали. Для этого используется болгарка.

Кирпичи с готовыми канавками, предназначенными для укладки спирали

Важно! Проволока должна укладываться в кирпичной конструкции по спирали. Очень важно, чтобы витки не соприкасались друг с другом. В противном случае может возникнуть замыкание.

  • Для выведения концов проволоки за пределы камеры, необходимо подготовить три длинных и тонких отрезка керамической плитки. В них предварительно пропиливаются тонкие каналы под проволоку, после чего данные отрезки вставляются между соседними кирпичами. Такие керамические выводы в дальнейшем смогут существенно облегчить эксплуатацию оборудования, позволив просто и быстро производить ремонтные работы.

Концы проволоки выводятся за пределы камеры посредством трех керамических отрезков

Три отрезка плитки позволяют использовать печь в режиме трех уровней мощности. Для этого понадобится включение разных контуров спирали:

  • Чтобы включить первую ступень мощности необходимо последовательное включение двух контуров спиралей.
  • Для работы устройства во втором режиме требуется отдельно подключить нижнюю спираль.
  • Третья ступень предполагает параллельное подключение двух контуров.

Совет! Включение спиралей должно в обязательном порядке предусматривать заземление!

  • Теперь, когда конструкция рабочей камеры полностью готова, ее необходимо обернуть слоем теплоизоляции и поместить в корпус печи. Камера устанавливается на кирпич, который будет играть роль ее днища. Его предварительно обмазывают огнеупорным клеем или глиной.
  • Для выведения керамических каналов за пределы корпуса необходимо просверлить в нем отверстия в соответствующих местах.

Готовая конструкция муфельной печи без крышки

  • Для изготовления крышки также применяется листовая сталь. Необходимо вырезать круг по размеру печи. На крышку приваривается щеколда, навесы и ручки. Чтобы загерметизировать конструкцию, необходимо нанести слой силикона по краям крышки и на примыкающие стенки конструкции. Для этого поверхности предварительно обезжириваются.

После того, как конструкция полностью высохнет, можно подключить проволоку к электричеству через стабилизатор. На данном этапе печь проходит испытания, в ходе которых настраивается мощность муфельной печи, чтобы получить необходимую рабочую температуру на каждой из ступеней.

Самодельная муфельная печь в действии

Совет! Чтобы убедиться в том, что печная конструкция полностью высохла, ее включают на максимальную мощность и проверяют на наличие испарений. Если с поверхности печи не идет пар — это значит, что она полностью высохла.

Этот материал отлично дополнят следующие публикации:
  • Использование реактивной печи-ракеты с лежанкой для отопления дома или бани
  • Возведение печей Кузнецова, их достоинства и чертежи

Заключение

Аналог печи ПМ 8 можно без труда сделать в домашних условиях. При этом самодельная конструкция обладает отличными техническими характеристиками и способна конкурировать с аналогами заводского изготовления.

kamin-maker.ru

Что такое муфельная печь | Твой ювелир

Муфельная печь своими руками



Что  такое муфельная печь? Муфельная печь представляет собой устройство для нагрева, которое предназначено для равномерного нагрева различных предметов до определенной температуры. Данная печь — необходимое устройство в ювелирном производстве и не только. Её главной особенностью является наличие муфеля, который защищает обрабатываемый предмет и является основным рабочим пространством.Также муфель предохраняет нагреваемый предмет или изделие от контакта с продуктами сгорания топлива, в том числе и различными газами.



Для различных видов художественного и технического творчества очень часто возникает потребность в тепловой обработки используемых материалов, пайка, плавка металлов, закалка или отпуск, эмальерные работы ну и конечно работы с керамикой.



Покупка печи для развития своих талантов и пробы своих способностей в различных творческих направлениях является не рациональной тратой денежных средств, ведь цены на данный вид оборудования очень большие, тем более если Вы только в начале своего творческого пути и не имеете профессиональных навыков.



Чтобы избежать подобных не рациональных вложений, предлагаю Вам смастерить муфельную печь своими руками и вот краткое описание совсем простенькой, но не хуже других выполняющей свою функцию муфельной печи. Для начала её вместительность примерно около 0,5 литра, такой объём как в обычной бутылке. Почему такой маленький объём, спросите Вы? Я предлагаю такую маленькую по объёму муфельную печь, так как для её изготовления Вам потребуется гораздо меньше расходного материала и весьма доступного. Данная маленькая печь имеет мощность не более одного киловатта, а нагревается до 1200 градусов при использовании простой нихромовой спирали, такой, которая используется на обычной электроплитке.



Необходимые материалы для изготовления муфельной печи своими руками



Чтобы максимально упростить технологию создания муфельной печи своими руками, я лично сам сделал их штуки 4-5 с разными литражами и соответственно с различной мощностью. Последняя 6 литровая печь, была мощностью 500ватт и потребляла 4 квт. Для нашей маленькой первой печи следует приготовить следующие материалы:



Асбест листовой примерно около 1 кв. метра, даже можно меньше. Затем асбестовую крошку, желательно, но можно просто настрогать лист или просто найти трубу, которая сделана из циркониевой керамики. Можно просто купить или кусочек выпросить, они бывают в энергосетях, нам требуется кусок длиной 15 сантиметров и диаметром внутри 5см. Будет ещё лучше, если найдете 6 или 7 сантиметров.



В обычной котельной, которые есть во дворах многоэтажных домов, попросите килограмм, а лучше два каолиновой глины и у них же пару стаканов мелкого шамота. Также у них бывает готовая масса, если получится добыть её, то будет очень хорошо, она не является дефицитом. Также спросите у работника котельной, может у них и асбест есть, не обязательно нужен новый.



Теперь необходимо найти подходящую жестяную банку, объёмом литров на 5-6, она будет играть роль корпуса печи. На данном этапе пожалуй всё. Затем готовим обмазку для муфеля. Разводим глину до состояния густоты, как у жидкого творога и добавляем в неё асбестовую крошку, примерно 4-5 частей от массы. Имеется в виду шамотной крошки или подсыпаете готовый шамот, чтобы получилась масса наподобие шпатлевки.



Данной массой в дальнейшем необходимо будет обмазать аккуратно нихромовую проволоку слоем 1-1,5 см. намотанную на муфель. Проволоку наматывать следует с натягом, предварительно отступив от края 1.5 — 2 см. Внимательно, не забудьте оставить выводы начала и конца обмотки сложенным вдвойне этим же проводом примерно сантиметров по 15. Витки не должны замыкаться между собой, используйте провод из меди такого же диаметра, наматывайте обмотку как бы в два провода, затем медный провод аккуратно уберёте, и получится обмотка с одинаковыми расстояниями между каждым витком.



Следующим этапом обмазываем всю обмотку каолиново-шамотно-асбестовой массой. Работу выполняйте аккуратно, не спешите, старайтесь выдерживать по возможности равную толщину слоя. Закончив обмазку, можно считать, что 70% работы уже сделано. Теперь оставьте на 3-5 дней всё это дело сушиться, где – нибудь в помещении.



После сушки, для полной уверенности, можно нашу печку просушить в обычной духовке. Конечно, можно высушить и другим способом, установим печь на любую теплоизолирующую подставку и подсоединим выводы нашей обмотки к ЛАТРу. Затем постепенно увеличиваем напряжение и вскоре будет хорошо видно, как от обмазки пойдет белый пар и муфель постепенно начнет разогреваться. Примерно через 2 часа он при определенном напряжении, в тёмном помещении должен начать понемногу светиться, таким темно вишневым цветом.



Когда мы поместим наш муфель в корпус с хорошей теплоизоляцией и включим печь на полную мощность, вот тогда внутри муфеля, от нагрева, цвет будет почти желтый. Да, кстати, чуть не забыл, не забудьте сделать дно муфеля из такой же массы.



Теперь необходимо установить готовый муфель, в специальный корпус, который состоит из железной банки, а также нужно подготовить специальные отверстия, для выводов с фарфоровыми трубчатыми изоляторами.



На дно корпуса муфельной печи, укладываем не большую стопку листов асбеста по форме дна, затем засыпаем их асбестовой крошкой. Толщина стопки, должна быть не менее 5 см., а слой крошки около 3см. Теперь точно по центру устанавливаем муфель, пропускаем выводы и продолжаем дальше засыпать асбестовую крошку и аккуратно утрамбовывать её между корпусом и муфелем. Старайтесь не повредить электрические выводы. Так набиваем до самого верха муфеля.



Следующим этапом, вырезаем вставку с отверстием под наружный диаметр нашего муфеля из листа асбеста и осторожно плотно закрываем засыпку из асбестовой крошки. Крышку ставим на место, а сверху прокладываем стопку асбестовых листов, толщина которых 3-4 см. и придавливаем любым предметом весом 3-5 кг., можно использовать чугунный утюг.



Теперь еще раз проверяем обмотку на замыкание с корпусом и подключаем к ЛАТРу или регулятору напряжения. Начинаем подавать напряжение с 60-80 вольт, ждём около одного часа, если ничего страшного не происходит, то каждые пол часа повышаем напряжение примерно на 30-40 вольт. Через 1 час 30 минут нужно заглянуть в печь и оценить обстановку. Таким образом, за 2-3 часа муфельная печь должна набрать температуру примерно 1000-1110 градусов. Больше давать не стоит, так как может перегореть спираль, при этом цвет в муфеле должен быть ярко желтый.



Вот и всё, муфельная печь своими руками готова. В конце хочу дать совет и за одно предупредить, лучше пусть печь дает предельную максимальную мощность при сетевом напряжении ниже 220вольт, а в наших розетках она почти всегда ниже. Желательно около 180-200вольт, тогда не возникнут проблемы с нагревом при пониженном напряжении в сети. Однако, если напряжение нормальное, то есть 220 вольт, то в этом случае у Вас есть плавная температурная регулировка.

tvoi-uvelirr.ru

Муфельная печь для плавки металла своими руками: инструкция по изготовлению

Муфельная печь для расплава или закалки металлических изделий – прибор, позволяющий домашнему мастеру выполнить определенную работу. Простой агрегат, способный работать на разных видах топлива, для самостоятельного изготовления достаточно обладать навыками выполнения слесарных и электросварочных работ.

Устройство и схема

Устройство муфельной печи для плавки металла состоит из:

  • в большинстве случаев стального корпуса. Для домашнего использования лучше выполнить его из жаростойкого металла или нержавейки. Но можно использовать конструкционную сталь. Толщина листа 1,5-2 мм;
  • слоя внутренней теплоизоляции. Для домашних печей используют шамотный кирпич или другой теплоизоляционный материал, выдерживающий температуры нагрева до 10000 — 12000;
  • стальной корпус можно обложить наружным слоем керамических плиток или огнеупорным кирпичом;
  • электрических или газовых нагревательных элементов. Газовые горелки лучше приобретать в специализированных магазинах. Электрическая печь может оснащаться самодельными спиралями из нихрома или фехраля. Толщина проволоки – 1 мм. Фехралевая проволока дешевле, но она уступает нихрому по уровню сопротивлению воздействия агрессивной среды и долговечности спирали;
  • системой автоматического или ручного управления работой техники. Установив тепловые датчики вы сможете легко управлять температурным режимом и временем поддержания заданной температуры.

к содержанию ↑

Материалы и элементы для работы

Муфельная печь для плавки алюминия своими руками или закаливания стальных деталей – для производства подготавливаем полный набор материалов. Нам потребуется:

  • шамотный кирпич;
  • теплоизоляция;
  • листовой металл или любой подручный материал. Если есть старый сейф с внутренним слоем песка, значит вам повезло. Такая печь прослужит долгий срок и позволит сэкономить на наружном слое теплоизоляции;
  • огнеупорная глина, песок или готовая смесь для кладки кирпича. Для заделывания щелей и пустот можно приобрести огнестойкий герметик или использовать раствор;
  • электрический кабель, керамические изоляторы, автомат для подключения в щитке.
к содержанию ↑

Необходимые инструменты

Инструмент должен быть исправным:

  • инструмент электрика;
  • инструмент каменщика, шпатель;
  • сварочный аппарат и средства защиты сварщика;
  • сварочные электроды для сваривания конструкционной стали;
  • болгарка с защитными очками;
  • зачистной и отрезные диски;
  • электродрель с набором сверел.
к содержанию ↑

Пошаговая инструкция по изготовлению

Муфельная печь для плавки металла своими руками — для такого прибора лучший вид топлива электричество. С его помощью можно разогреть металл до температуры плавления. Разберем подробно этапы проведения работ по самостоятельному изготовлению нагревательного агрегата.

к содержанию ↑

Изготовление конструкции муфеля

В зависимости от материала и конфигурации корпуса начинаем делать отсек для нагрева металла. Можно сделать печь и без стального каркаса, но тогда потребуется уложить печь в слой теплоизоляции. Используем материалы, способные выдерживать высокие температуры. Но лучше сделать коробку из листового металла или из старой бочки или даже холодильника. Этапы работ:

  1. Начинаем готовить блоки для обкладки огнеупорной камеры. Для небольшой камеры понадобится 7 шамотных больших кирпичей. С их помощью можно соорудить прямоугольную или цилиндрическую камеры нагрева и закаливания металла. Если требуется соорудить круглый отсек, понадобится болгаркой вырезать трапециевидные заготовки и предварительно укладывать их в конструкцию, намечая каждую деталь.
  2. Подрезав грани, устанавливаем детали на ровную поверхность и несильно стягиваем их проволокой. Проверяем плотность прилегания граней блоков и отсутствие больших зазоров. Если нужно подрезаем блоки и снова собираем всю конструкцию на проволоке.
  3. Обеспечив плотность прилегания деталей, выкладываем их в ровный ряд и длиной линейкой размечаем пазы для укладки нагревательных элементов печи — спиралей из нихромовой проволоки. В зависимости от диаметра самодельной или покупной спирали размечаем ряды так, чтобы они не соприкасались между собой. Если это произойдет – это грозит коротким замыканием и сработкой автомата и это в лучшем случае. Минимальный зазор – 20-30 мм.
  4. Канавки выбираем дрелью с шарошкой или сверлом или болгаркой. Борозды лучше сделать под небольшим уклоном вниз, чтобы спирали не могли выпасть. Работа кропотливая и требует внимательности, не торопимся.
  5. После проверки точности пропилов и исправления, неточных мест стыковки пазов переходим к сборке муфельной конструкции. Закрепляем блоки с помощью термостойкого клея или раствора. Самодельную смесь готовим из равных частей шамотной глины и просеянного кварцевого песка.

Для изготовления муфеля, небольшого по габаритам, можно использовать простую глину. Для этого выполняем несколько дополнительных операций:

  1. Из картона или тонкого пластика делаем опалубку для заливки жидкого раствора глины, либо можно использовать обрезанную бочку. Учитываем толщину стенок и размеры корпуса печи.
  2. Замачиваем раствор на 2-3 дня, чтобы он растворился и разбух. Такая смесь становится пластичной.
  3. После этого заливаем в опалубку раствор. Толщина стенок – 50-70 мм. Обязательно уплотняем и протыкаем его тонким стержнем для удаления пузырей воздуха и монолитности конструкции.
  4. Оставляем деталь до полного засыхания глины. Делаем пазы для укладки спиралей или отверстия для установки газовых горелок и вывода проводов.
  5. Готовый глиняный муфель обязательно закаляем в печи и только после этого устанавливаем в корпус.

Такая монолитная обожженная конструкция будет прочной и не уступит по характеристикам муфелю из шамотного кирпича.

к содержанию ↑

Готовим и устанавливаем нагревательную спираль

Спираль можно приобрести в магазине или намотать самостоятельно (толщина проволоки нужна — 1,2 мм.):

  • Понадобится запас проволоки из нихрома или другого сплава и простой пруток, подходящего сечения. Зажимаем конец прутка и проволоки в тисках и начинаем плотно наматывать спираль.
  • Витки можно укладывать вплотную, но без перехлестов. После намотки спираль немного растягиваем по длине, чтобы между витками был определенный зазор.

Далее:

  1. Готовые спиральки укладываем в подготовленные пазы в корпусе муфеля и фиксируем скобками из нихрома. Устанавливая скобки, следим, чтобы они не перемкнули виточки между собой. Для крепления еще используют раствор для кладки кирпича из глины и песка. Этот материал не проводит электрический ток.
  2. Рассчитанные по мощности спирали обеспечат высокую температуру в печи. Для увеличения производительности и экономии электроэнергии советуем сделать несколько нагревательных контуров, которые можно включать отдельно. Так мы сможем поддерживать необходимую температуру в начале обжига металла и постепенно доводить ее до максимальной.
  3. В местах выхода из корпуса закрываем проволоку керамическими предохранителями, а сразу после выхода подключаем медный электрический кабель большого сечения. Заводим кабель в электрический щиток и подключаем его к отдельному автомату. Печь должна быть надежно защищена от токов короткого замыкания, для защиты обязательно заземляем ее и подключаем к отдельному УЗО.

Важно! Для домашней печи лучше использовать нихром. Этот материал способен выдерживать высокую температуру и длительное нахождение в агрессивной среде. Минимальное сечение витков спирали – 1 мм.

Для нагрева деталей можно использовать газовые горелки.

к содержанию ↑

Работы по установке в муфель газовой горелки

Газовый нагревательный элемент лучше приобрести в магазине, хотя народные умельцы могут выполнить эту работу своими руками. Но советуем подумать о безопасности и отправиться в специализированный магазин.

Если вы обладаете опытом изготовления аналогов, такую конструкцию делаем по определенной схеме:

  • для изготовления корпуса горелки подготовим отрезок стальной, лучше медной трубки. Диаметр 8-10 мм. Длина заготовки – 150 мм;
  • возле одного конца сверлим сквозное отверстие для соединения с газовой трубой или шлангом;
  • на боковой стенке размечаем и сверлим несколько отверстий. Отверстие делаем только с одной стороны. Эти отверстия служат для поджигания факела;
  • на обоих концах горелки нарезаем резьбы;
  • посередине горелки сверлим не сквозное отверстие, оно будет служить для сброса газа;
  • торцевую сторону закрываем. Накручиваем заглушку. Ко 2 стороне подсоединяем шланг от газового баллона.

Горелка устанавливается с помощью хомутов. Не забываем установить на подводящем шланге клапана, защищающего от обратного удара.

к содержанию ↑

Финальные работы

Муфельная печь — горн своими руками почти готова. Остается собрать все детали в единую конструкцию. Полость между муфельным устройством и корпусом заполняем свободное пространство утеплителем.

Если нужна печь для плавления небольшого количества металлов, на верхней детали делаем небольшой вырез по габаритам тигля и ужесточаем края прутком или уголками. Теперь после включения печи в работу можно устанавливать тигель с медью или алюминием и расплавлять металл.

После окончания всех работ проверяем правильность сборки и включаем прибор в сеть переменного тока. Сначала печь будет сильно дымить, не пугайтесь – это выгорает смазка, краска или грязь. После первого включения дыма станет значительно меньше.

к содержанию ↑

Правила эксплуатации

Электрические или газовые печи для расплавления материалов или закаливания деталей – приборы повышенной опасности.

Перед началом работ обязательно проверяем надежность подключения к газовой сети или изоляцию проводов и состояние спиралей. В помещении необходимо обеспечить надежную систему вентиляции.

Печь устанавливаем на теплоизоляционную подставку. Лучше взять несколько шамотных кирпичей и склеить их жаростойким клеем.

Не рекомендуем работать в такой одежде, как на фото:

Только спецодежда сможет защитить вас от ожогов при работе с расплавленным металлом. Только спилковые перчатки соответствуют правилам охраны труда. Одежда из плотного материала. Все участки тела должны быть закрыты, обувь из плотной кожи или заменителя. Никаких тапочек или сланцев.

к содержанию ↑

Вывод

Самодельные или промышленные печи для закаливания металла или его плавления – все эти конструкции должны обеспечивать безопасность и комфортность в работе с нагревательными приборами. Сделать конструкцию самостоятельно несложно, справиться сможет даже новичок. Главное внимательно и ответственно выполнять все рекомендации и правила выполнения работ.

pechnoy.guru

Отправить ответ

avatar
  Подписаться
Уведомление о
