Роторно – наклонная плавильная печь для цветного металла

ВИДЕО

https://youtu.be/3AoDnJ-BR_E



Роторно–наклонная плавильная печь для цветного металла от

3-10тн.

С 2010г. наше предприятие производит роторно-наклонные печи  3тн, 5тн, 7 тн, 10тн. ООО "Автотехторг"имеет разрешительную документацию по промышленной безопасности. На протяжении всего времени предприятием изготовлено  13 единиц плавильных роторно-наклонных печей объемом 3тн, 5тн, 7тн для плавки алюминия и других цветных металлов и поставлено в разные регионы страны.

Преимущества  роторной печи:
- В конструкции печи учены особенности процесса, что обеспечивает простоту и надежность ее эксплуатации и получения хороших экономических результатов.
- Самая лучшая форма барабана. При максимальной загрузке печи данная форма барабана печи играет большую роль для эффективного распределения тепла, а также принципа расположения опорных подшипников.
- Благодаря большой загрузочной двери и хорошему теплообмену время одного цикла снижено. Соответственно значительно увеличивается производительность и заметно сокращается расход соли.

- Высокая скорость плавления достигается благодаря улучшенному теплообмену в барабане печи. Это, в основном, достигается за счёт возврата продуктов сгорания внутри барабана печи. Благодаря увеличенному времени пребывания, смешивание газов с частицами происходит более интенсивно, что обеспечивает отличный теплообмен.
- Короткое время цикла для шихтовки, слива металла и соли достигается благодаря наличию большой загрузочной двери и контролю за процессом опрокидывания барабана печи.
- Пониженный расход соли возникает из-за того, что наружная поверхность расплава, по отношению к его общему весу меньше, чем у других печей.

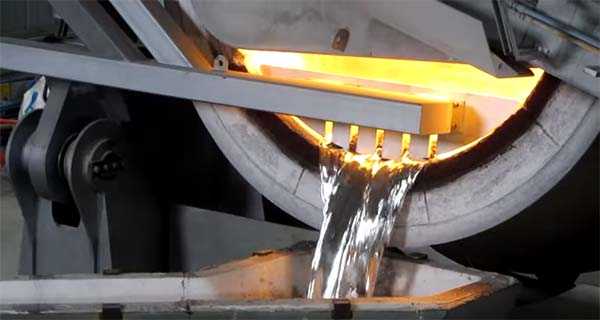

- Ось наклона поворотной рамы максимально находится на уровне слива алюминия ,что предотвращает смещение барабана при наклоне во время слива вперед или назад. Это обеспечивает удобный слив и уменьшает потери металла из-за окисления и разбрызгивания
- На печи применен метод совмещения электрического двигателя с регулируемой скоростью вращения преобразователя частоты, оборудованный редуктором с постоянным передаточным циклом и муфтой обеспечивает надёжную работу при любой скорости вращения.
- Управление печью вынесено на один пульт.
- Конструкция печей разработана для транспортировки ее до места назначения обычным длинномерным транспортом.

Наименование и область применения

Печь плавильная РНП  предназначена  для  обеспечения процесса плавки цветного металла и последующего его розлива в формы в различных видах производства в районах с умеренным климатом (исполнение У по ГОСТ 15150-69) при температуре окружающего воздуха от минус 20° С до плюс 40° С.

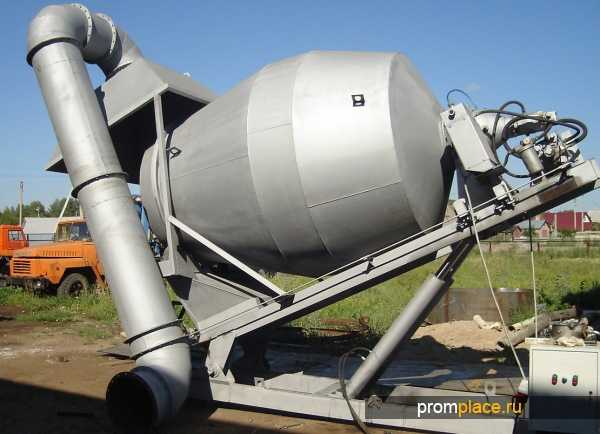

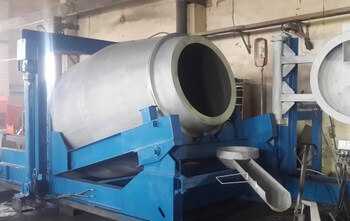

Металлоконструкция печи представляет оболочковую конструкцию в виде барабана грушевидной формы, которая монтируется на подвижную платформу, имеющую возможность подъёма - опускания. Задней частью барабан опирается на планетарный редуктор, передняя часть бандажом  - на роликовые опоры. Подвижная платформа является пространственной сварной металлоконструкцией, состоящей из продольных и поперечных балок.  На платформе установлены опорные ролики,  привод вращения барабана от редуктора с электродвигателем . Для подъёма-опускания платформы имеются приводные гидроцилиндры на специальных кронштейнах. Печь оборудована опорно-поворотным устройством с гидроцилиндром открывания крышки плавильного барабана с разворотом на 120 градусов. Крышка изготовлена накладной конструкцией. Печь оборудована зонтом с газохода максимально изолирующее распространение выхлопных газов. В зависимости от требований заказчика зонт и воздуховод может быть изготовлен наклоняющимся вместе с печью или стационарным. Барабан печи изготовлен под толщину футеровки 300 мм Печь комплектуется гидростанцией управления подъёмом опускания  барабана, открывания закрывания крышки плавильного барабана. Пульт управления установлен на гидростанции, он позволяет легко и удобно проводить управление печью – газовой горелкой, подъёмом опусканием  подвижной платформы, вращением барабана, открытие закрытие крышки барабана. Пульт укомплектован частотным преобразователем оборотов электродвигателя вращения барабана с оборотами от 1 до 6 об/мин. Общее потребление электроэнергии печами  не более 40 квт , расход газа горелки БалтурTBG 150 MC при максимальной мощности 160 куб.м. в час. Количество потребителей два двигателя печи один горелки. Выход готового материала : банка 80-85%, стружка замасленная 75-88%, лом смешанный 85-92%, шлак отражательных печей 35-45%.                          Горелка подбирается в зависимости от применяемого топлива заказчика, температуры плавления металла на стадии подготовки договора.   Упаковка печь РНП поставляется   в собранном виде, без упаковки. Документация, поставляемая с изделием, упаковывается пылеводонепроницаемый пакет.

Прилагаемая документация:

- Паспорт печи;

- Руководство по эксплуатации;

- Разрешительная документация  по применению роторной печи.







КОМПЛЕКТНОСТЬ ПЕЧИ

 Ед. измерения

Кол-во

1

Барабан печи.

шт.

1

2

Рама печи.

шт.

1

3

Опорные ролики

шт

2

4

Редуктор привода печи

шт.

1

5

Электродвигатель печи





6

Лоток разливочный.

шт.

1

7

Гидростанция и комплект необходимых трубопроводов и  соединительных элементов.



комплект

1

8

Пульт управления гидростанцией и печью

шт.

1

9

Гидроцилиндры подъема печи.

шт.

2

10

Поворотно-опорное устройство крышки печи с приводом от гидроцилиндра

шт.

1

11

Зонт газохода.

шт.

1

12

 Газоотвод

Шт.

1

13

Футеровка

комплект

1

14

Горелка  Baltur TBG

шт

1





                                     Технические характеристики



Наименование  показателя

Значение показателя



РНП-1

РНП – 3

РНП – 5

РНП-

7

РНП-10

1

Вместимость ванны печи по расплавленному сплаву алюминия, не менее, тн



1

3

5



7



10

2

Рабочий объем барабана, м3, не менее

0,48

1,9

2,4



3,85



6,0

3

Мощность привода, квт не менее

14

18

18

22

22

4

Частота  вращения барабана, (вращение реверсивное), об/мин, не более

0-6

5

Скорость подъёма-опускания барабана не более, м/мин

0,8

6

Угол установки барабана

15º

7

Габаритные размеры без системы газоотвода, мм, не  более:

                              длина

                             ширина

                              высота







3100

2400

2500







4400

2400

3000







4700

2400

3100





6000

2960

3300





8550

3810

3550

8

Масса, не более, тн

       12

16

20

25

30

9

Угол отклонения подвижной платформы от горизонта, не более

35º

10

Газовая горелка инжекционного типа мощностью, МВт ( подбирается в зависимости от применяемого топлива заказчиком, температуры плавления металла)





0,6





0,8





1,0





1,2





1,5

11

Длина факела горелки, м

1,2-1,7

12

Расход природного газа на 1 час, куб. м.

в зависимости от мощности горелки

































































Примечание:

- допускается поставка комплекта печи без футеровки и горелки

- допускается изготовление печи плавильной РНП по индивидуальному заказу (объем, состав, комплектация, и иное по желанию Заказчика).

 Срок поставки 65-100 рабочих дней. Предоплата 80%, остальные 20% по письму о готовности продукции к отгрузке. Возможна оплата 40%, 40%, 20%.





 Стоимость по запросу. Работаем с лизинговой компанией ВТБ-24, АкБарс, Сименс.



  Заявки направляйте на эл. почту  Этот адрес электронной почты защищен от спам-ботов. У вас должен быть включен JavaScript для просмотра.  или

тел.(34782) 36916, 89174049110



bn-rts.ru

Rotary-tilt furnace for melting non-ferrous metal

Rotary-tilt furnace for melting non-ferrous metal.





Rotary-sloped melting furnace is designed for non-ferrous metal smelting process and its subsequent filling in forms. Form a drum furnace promotes good heat transfer within the furnace, which significantly increases productivity, melting rate and significantly reduces the consumption of salt. Rotary-inclined melting furnace is designed with the possibility of its transportation to your destination in the usual lengthy transport.



Description

Benefits

Specifications



Description:

Rotary-naklonnaya melting furnace предназначена для обеспечения процесса плавки цветного metal and its subsequent filling in forms in a variety of production in temperate areas (In execution according to GOST 15150-69) at an ambient temperature of minus 20 ° C to plus 40 ° C.

metal framework oven represents sheath structure made of a drum pyriform, which is mounted on a movable platform, having the opportunity to rise – lowering. The rear part of the drum based on the planetary gear, Front shroud portion – on roller bearings. The mobile platform is a spatial welded metal, состоящей из продольных и поперечных балок. На платформе установлены опорные ролики, привод вращения барабана от редуктора с motor. For lifting and lowering the platform are driving cylinders on special brackets. Rotary-melting furnace equipped with an inclined rotary support with hydraulic cylinder cover opener melting drum with a turn on 120 degrees. The cover is made bill structure. The furnace is equipped with an umbrella flue maximum propagation insulating exhaust. Umbrella and duct may be made in the furnace tilting or stationary. The drum manufactured under the furnace lining thickness 300 mm.

The control panel makes it easy and convenient to carry out operation of the furnace - gas burner, подъёмом опусканием подвижной платформы, rotation of the drum, opening closing the drum cover. The control unit rotates the drum with turns from 1 to 6 rev / min.

Rotary-inclined smelter produced in versions 1 etc., 3 etc., 5 etc., 6,5 etc..

The yield of the finished material, if the raw material acts aluminum bank – 80-85%, greasy chips 75-88%, mixed scrap 85-92%, reverberatory furnace slag 35-45%.



Benefits:

– design features of the process furnace ucheny, that provides simplicity and reliability of its operation and obtain good economic results,

the best form of the drum. At maximum loading of the furnace, this form of the furnace drum plays an important role for effective heat distribution, and the principle of supporting the bearing arrangement,

– thanks to a large loading door and a good heat transfer during one cycle is reduced. Accordingly, the productivity and significantly reduced consumption of salt increases significantly,

high melting rate due to improved heat exchange is achieved in a furnace drum. it, basically, is achieved at the expense of the return of the combustion products inside the drum furnace. Due to the increased residence time, mixing the gas with the particles is more intense, that provides excellent heat transfer,

– short cycle times for blending, metal salts and drain It is achieved thanks to a large loading door and control the tilting drum furnace process,

reduced salt consumption arises from the fact, that the outer surface of the melt, relative to its total weight less than, than other furnaces,

– swing frame tilt axis is at maximum drain, that prevents displacement of the drum is tilted at the time of discharge forward or backward. This provides a convenient drain and reduces metal loss due to oxidation and splattering,

on the furnace, the method of combining an electric motor with variable frequency drive speed, equipped with a gearbox with constant gear cycle and clutch, providing reliable operation at any rotation speed,

– operation of the furnace made for one remote,

design furnaces designed for transporting it to the destination conventional lengthy transport.



Specifications:

Characteristics:Value:
RNP-3RNP - 5RNP -6.5
The useful volume of the bath furnace of molten aluminum alloy, no less, etc.356.5
The working volume of the drum, m3, no less1,52,32,4
Type of team facilitiesfrom motor
Частота вращения барабана, (reverse rotation), rev / min, no more0-6
Performance, т/час (at a density of loaded raw least 0.3 t / m³.).0,751,251.55
Speed ​​drum lifting and lowering of not more than, m / min0,8
Reel mounting angle15º
Dimensions without venting system, mm, не более:length x width x height4400 x 2400 x 30004700 x 2400 x 31004900 x 3500 x 3100
Weight, no more, etc. 162025
The deflection angle of the movable platform from the horizon, no more35º
Gas burner injection type power, MW (selected depending on the fuel used by the customer, The melting temperature of the metal)0,8-1,4
Burner flame length, m1,2-1,7
Consumption of natural gas on 1 time, cube. m.depending on the burner capacity
