Муфельная печь: назначение, устройство, применение, изготовление

Сегодня муфельные печи востребованы на предприятиях различной направленности. Они незаменимы при проведении испытаний, ускорении химических процессов и прочих работ с металлом, керамикой, стеклом и т.д. Если вы хотите купить муфельную печь, обратите внимание, что применять оборудование разрешено только после изучения инструкции производителя.

Муфельные печи могут иметь различный объем загрузочной камеры и тип открывания

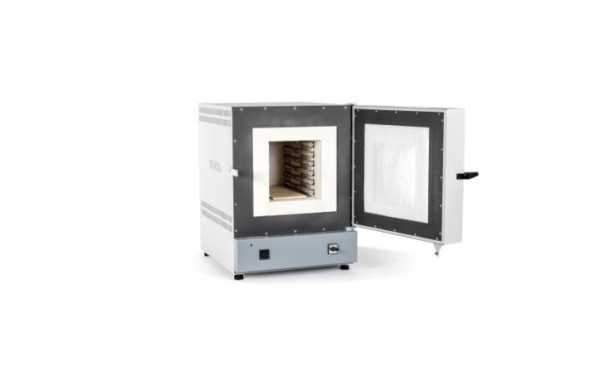

Муфельная электрическая печь – что это такое

Муфельная печь – это оборудование, которое позволяет создавать оптимальные условия для лабораторных исследований и производственных процессов, связанных с нагреванием материалов и изделий. Абсолютное большинство этих агрегатов работает от электричества. Чтобы Электропечи оптимально соответствовали своему назначению, их изготавливают из качественных материалов.

При работе с муфельными печами необходимо четко придерживаться правил техники безопасности

История возникновения муфельных печей

Муфельные печи впервые были применены во Франции. Их появление связано с именем известного каретного мастера Жанто, семейство которого сооружало экипажи для королевского двора и знатных вельмож. Им была изобретена рулевая трапеция в конце 17 - начале 18 вв., но испытания ее все время срывались из-за поломки опытных осей. Ситуация изменилась в лучшую сторону, когда к мастеру пожаловал русский дворянин, желавший заказать знаменитому европейскому каретнику изготовление роскошного экипажа. Он должен был стать подарком Петра Первого хану из Бухары.

Попробовав ось на прочность, этот заказчик рассказал Жанто, как ее улучшить. Сначала нужно было выполнить цементирование в муфеле, изготовленном из материала, в состав которого входят истолченные в порошок рога крупного скота. И только после этого осуществлять закалку. Такая технология обработки позволяла стали оставаться внутри вязкой, а снаружи – иметь твердую каленую корку.

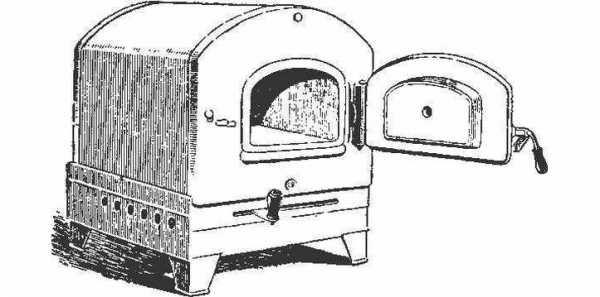

Муфельная печь, сконструированная французским мастером, называлась системой сооружения осей

Сферы, где применяются муфельные печи

Во многих сферах используется муфельная печь, применение ее достаточно широко. Прибор необходим для термической обработки, а также хранения разнообразных образцов и материалов в определенных температурных условиях.

Разберемся, для чего нужна муфельная печь, оборудование используется для:

  • Закалки, отпуска, плавки и прочих операций с металлами.
  • Термического обжига керамики.
  • Озоления и кремации.
  • Высушивания всевозможных веществ.
  • Аналитических исследований.
  • Выращивания монокристаллов.
  • Производства ювелирных изделий и сувениров.

Муфельные печи применяют при работе со стоматологическими материалами, драгоценными металлами и прочими типами материалов

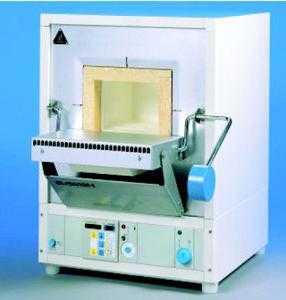

Основные разновидности муфельных печей

Все виды муфельной печи условно разделить по таким признакам как:

  • Назначение (промышленные, лабораторные, ювелирные, учебные).
  • Вид конструкции (горизонтальная и вертикальная загрузка, трубчатые печи).
  • Среда обработки (воздушная, газовая, вакуумная).
  • Вес (от 18 кг).
  • Объем рабочей камеры (от 3 л).
  • Степень нагрева (умеренная, средняя, высокотемпературная).

Если же рассматривать подробнее муфельную печь и что это такое, то модели можно разбить по типу нагрева на электрические и газовые.

Муфельные печи по назначению бывают лабораторными и учебными, промышленными, ювелирными и т.д.

Преимущества и недостатки муфельных электропечей

Что такое муфельная печь – это нагревательная техника, имеющая широкий диапазон рабочих температур и обеспечивающая точность их регулировки. Кроме удобства загрузки и выгрузки обрабатываемых материалов, среди преимуществ теплообразующих приборов можно выделить:

  • Равномерность прогревания материалов без перепадов температурных показателей.
  • Скорость остывания образцов после термообработки, для перехода к следующим производственным этапам.

Герметичность закрывания дверей позволяет минимизировать потери тепла и увеличить эффективность

Но муфельная печь, назначение которой заключается в воздействии высокими температурами на поверхности, имеет и ряд особенностей, которые некоторые пользователи считают недостатками. К ним относят:

  • Невозможность использовать технику при температурах выше 1300° С.
  • Относительно невысокая термостойкость муфеля, определяющая количество выдерживаемых теплосмен (нагрев-охлаждение).
  • Необходимость дополнительной электроэнергии для разогрева самого муфеля.

Муфельные печи характеризуются значительной тепловой инерционностью, которая в разных случаях рассматривается как плюс или минус оборудования

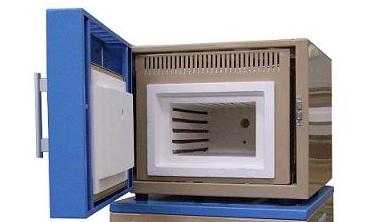

Как устроена электрическая муфельная печь

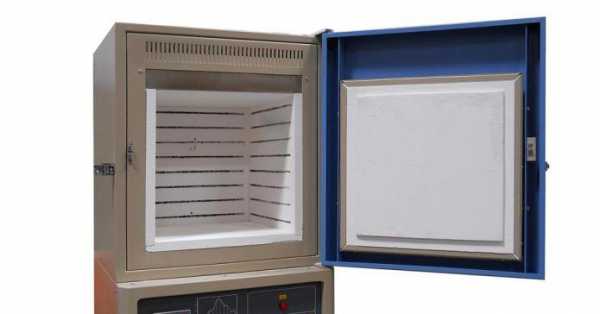

Рабочей емкостью электрической муфельной печи является так называемый муфель. Это керамический или волоконный резервуар полуцилиндрической формы, нагреватели в котором встроены в стенки, т.е. являются внутренними или закрытыми. Существуют электропечи для керамики и фарфора со стационарными муфелями, а также такие, что оснащены стационарной нагревательной камерой и сменным муфелем. В любом случае, при закрытых нагревательных элементах обрабатываемые материалы и предметы защищены от прямого излучения нагревателей. А те, в свою очередь, – от воздействия агрессивных паров и летучих веществ, выделяемых при нагреве.

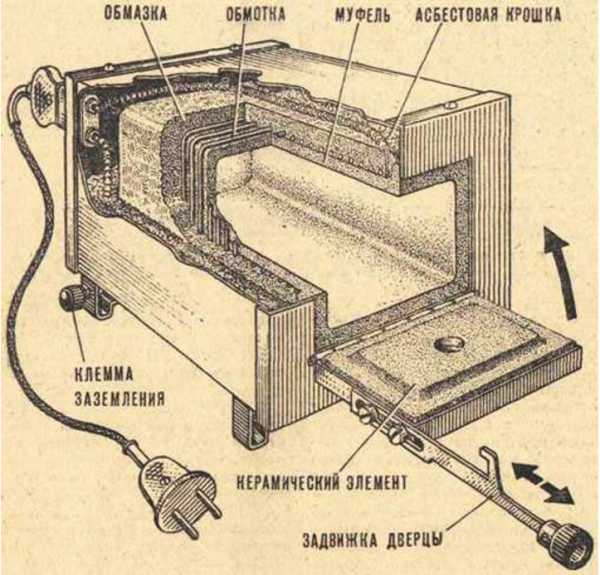

Устройство муфельной печи

Из чего состоит конструкция муфельной электропечи

Муфельная электропечь представляет собой устройство, состоящее из нескольких элементов:

  • Рабочей камеры. В ней происходит нагревание разных веществ и предметов.
  • Корпуса. Выполняет защитную и теплоизолирующую функции.
  • Нагревательных элементов. Обеспечивают выполнение термических операций.

Проволока или ленты расположены в камере, они могут быть частично или полностью открытыми или же – абсолютно закрытыми.

Принцип работы муфельной печи

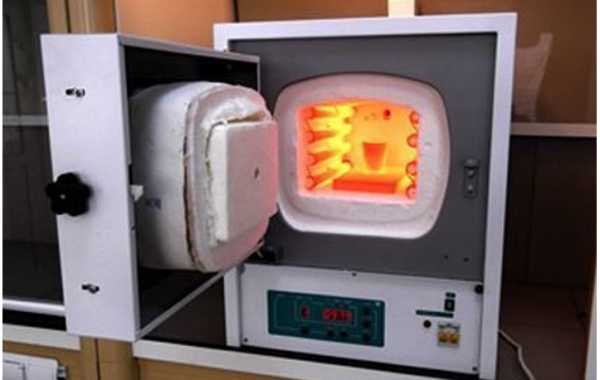

Рассматривая муфельную печь, ее устройство и принцип работы, можно сказать, что за прошедшие века оборудование прошло множество трансформаций и видоизменилось. Только суть его функционирования осталась неизменной. Детали или вещества, помещенные в муфель, изолируются от внешней среды и равномерно нагреваются со всех сторон.

Вредные вещества, которые могут выделять образцы в процессе нагрева, выводятся при помощи системы вентиляции. Кроме того, в печах предусмотрена естественная или принудительная конвекция

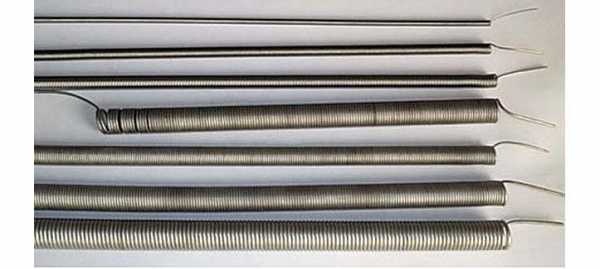

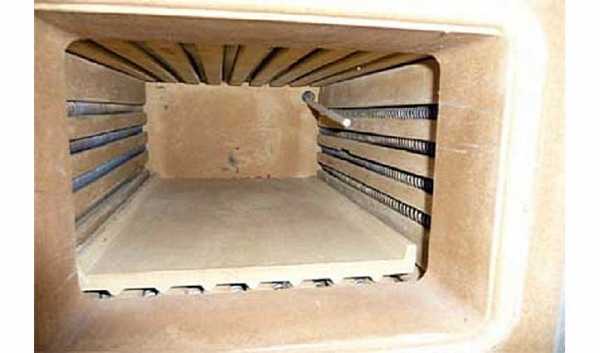

Нагревательные элементы муфельных электропечей

Как видно на многих фото, муфельная печь выполняет термообработку благодаря нагревателям. Они могут быть разной формы и размеров. В зависимости от этих показателей может потребоваться разное количество рабочих элементов. Располагаются они по всему периметру загрузочного блока, при этом могут отличаться:

  • Конструкцией (трубчатые, ленточные, спиральные и т.д).
  • Материалами изготовления (нихром, фехраль, вольфрам, хромит и т.д).
  • Способом обустройства (закрытые, открытые).

Самая распространенная форма нагревателей – спираль, созданная из проволоки с отменными показателями термостойкости и сопротивления

Система управления муфельной электропечью

Современная муфельная печь – устройство, которое дает возможность обрабатывать различные материалы, удобно в обращении благодаря модулям управления. Сегодня механические, аналоговые модели используются все реже, на смену им пришли электронные и программируемые терморегуляторы. С их помощью можно быстро и четко:

  • Задавать любые термические значения.
  • Выставлять градиенты и время включений.
  • Контролировать текущие тепловые показатели.
  • Проводить термообработку с высокой точностью.
  • Устанавливать время и температурные отметки нагрева.
  • Определять период выдержки и время охлаждения и т.д.

Современные модули позволяют программировать даже сложные рабочие циклы оборудования

Купить муфельную печь или сделать ее самостоятельно

Разобраться, как пользоваться муфельной печью, вполне возможно самостоятельно, а вот как изготовить данный прибор – понять не совсем просто. Рассмотрев даже неполный перечень необходимых исходных материалов и схематическое описание процесса сооружения дает понять, что самостоятельное изготовление муфельных печей – дело достаточно сложное. Рынок же предлагает большой выбор самых разных их моделей, что позволяет найти лучший вариант.

Что значит муфельная печь, выполненная в строгом соответствии с технологическими требованиями, знают работники лабораторий, цехов и мастерских – оборудование не только ускоряет множество процессов, но и позволяет выполнять их с предельной точностью.

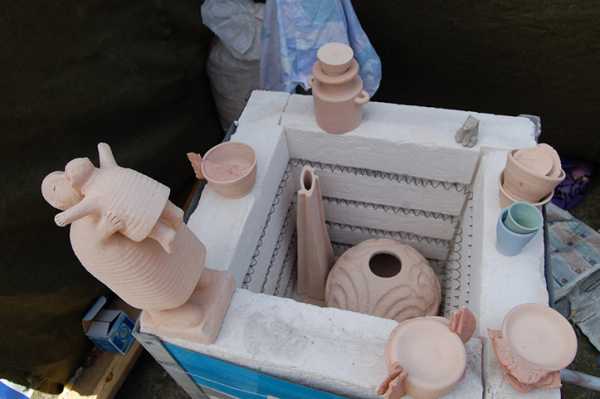

Изготовление муфельной печки в домашних условиях

Как сделать муфельную печь своими руками

Независимо от того, по какой схеме изготавливается муфельная печь, конструкция прибора будет состоять из следующих элементов:

  • Муфель. Делать его самому лучше и не пытаться, т.к. нужна керамика с высокой теплопроводностью, которую могут обеспечить лишь присадки из редких металлов. Выйти из положения поможет приобретение готовой керамической посуды в магазине лабораторного оборудования.
  • Огнеупор. В качестве первого слоя можно положить асбестовые плиты и волокно, а также шамотный кирпич, что по стоимости будет дешевле всего. Для связки лучше взять огнеупорную смесь для кладки.
  • Корпус. Многие «самодельщики» используют старые холодильники, которые обязательно укрепляют, особенно дно. Это можно сделать с помощью обварки стальным прямоугольным уголком.
  • Нагревательный элемент. Есть готовые спирали, но при желании можно намотать их самостоятельно из нихромовой или фехралевой проволоки.

Для надежной облицовки корпуса применяется базальтовая вата

Инструменты и материалы для изготовления муфельной печи

Применение муфельной печи актуально в различных сферах. В зависимости от условий эксплуатации и типа обрабатываемых образцов, для производства оборудования применяются:

  • Конструкционные стали. Они используются для изготовления корпуса (кожухи), опоры, дверцы и некоторых других элементов.
  • Высокоглиноземистые материалы и огнеупорное волокно. Их применяют для сооружения рабочих камер – муфелей.
  • Нихром, фехраль, вольфрам, молибден, тантал. Эти и другие материалы служат основой для нагревательных элементов муфельной печи.
  • Волокнистые прессованные блоки. Они составляют высокоэффективную термоизоляционную оболочку (футеровку).

Обязательное условие для используемых материалов – экологичность, жаростойкость и ударопрочность

В качестве инструментов для создания муфельной электро печи применяют:

  • Дрель и набор сверл.
  • Болгарку, отрезные и шлифовальные круги.
  • Сварочный аппарат, электроды, струбцины и магнитные уголки.
  • Ножовку.
  • Шуруповерт.
  • Рулетку, металлическую линейку и строительный угольник.

Для конструирования муфельной печи понадобятся приспособления по работе с металлом и деревом

Пошаговый процесс изготовления муфельной печи

Прежде чем приступить к конструированию, подготовьте чертеж муфельной печи, все данные в котором будут выведены при помощи формул и точных вычислений. Убедитесь, что у вас имеются все необходимые комплектующие и приспособления. После подготовки составных частей начинают их подгонку, среди многочисленных этапов которой:

  • Укладка кирпичей на дно и стенки будущей муфельной печи.
  • Уплотнение двери, которое можно осуществить с помощью силикона, а иногда создают винтовое запирающее устройство.
  • Прокладка нагревательной спирали и т.д.

При выборе оптимального объема рабочей камеры учитывайте размер объектов, которые будут обрабатываться

Основные расчеты для изготовления муфельных печей

Исходя из того, для чего предназначена печь муфельная выбираются и ее оптимальные характеристики, и возможности. Чтобы работа агрегата была продуктивной и безопасной, нужно провести множество расчетов. Потребуется определить:

1. Параметры электрического нагревателя электропечи муфельной

Как выглядит муфельная печь – камера с дверью, внутри которой находится нагреватель. От того, правильно ли вы подберете составляющие, зависит, будет ли функционировать агрегат. Среди прочего стоит уделить внимание не только предполагаемой мощности нагревателя, но и его:

  • Материалам изготовления.
  • Размещению.
  • Конструкции.

Нужно определить сечение и длину проволоки, которая будет применена для создания нагревателя. Например, минимальный диаметр для спиралей из:

  • Нихрома – (7÷10) × d.
  • Фехрали – (4÷6) × d.

Все расчеты нужно тщательно проверять, чтобы не допустить быстрого сгорания нагревателей и пожароопасных ситуаций

2. Мощность и силу тока муфельной печи

Чтобы муфельная печь, описание функционирования которой можно найти на разных тематических форумах, выполняла все поставленные задачи, необходимо высчитать:

  • Мощность. Найти оптимальный показатель можно исходя из объема печи. В таблице ниже представлены рекомендованные соотношения показателей.
  • Сила тока. Для расчета используется формула: P÷U, где P – мощность, U – напряжение.

Объем камеры измеряется в литрах, тогда как удельная мощность ваттах

3. Оптимальную длину проволоки электропечи муфельной

Учитывая, для чего используется муфельная печь, необходимо правильно подобрать размер проволоки. Имея значение её общего и удельного сопротивления, используемой в качестве нагревательных спиралей, можно найти длину проводника.

Сопротивление нагревательного элемента (R), определяется по формуле U÷I, где U – напряжение, I – сила тока.

Мощность тока влияет на выбор сечения проволоки – если используются комплектующие с недостаточными возможностями, слишком большой ток быстро их перегреет, расплавит или вызовет перегорание

4. Удельную поверхностную мощность муфельной электропечи

Некоторые модели печи муфельной могут вырабатывать разное количество тепловой мощности. Проводник образует определенное число энергии на всей своей площади. Можно определить, каким должен быть этот показатель, чтобы поверхность не утратила эксплуатационных и механических свойств. Превышать допустимое значение не рекомендуется, иначе спираль быстро выйдет из строя. Чтобы избежать этого необходимо сделать просчет с проволокой большего диаметра или увеличить длину нагревательного элемента.

Вычисляется показатель βдоп по формуле: βэф × α, где βэф – эффективная удельная поверхностная мощность, α – коэффициент эффективности теплового излучения спирали.

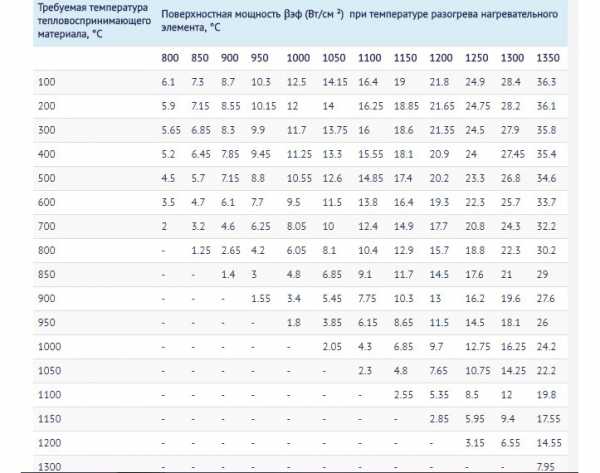

На пересечении столбцов и строк образуется значение βэф

Как видите, устройство, и работа муфельной печи представляют собой сложную систему. Подробнее о возможностях оборудования можно узнать у специалистов компании «Лабор». Звоните, мы подберем для вас оптимальный тип электропечей для любых целей!

labor-snol.ru

Для чего нужна муфельная печь. История создания :: SYL.ru

Муфельная печь представляет собой камерное устройство с системой горизонтальной выгрузки, что является неотъемлемым критерием безопасности владельца при использовании. В определённых случаях может потребоваться шахтный вариант, в котором муфель сделан глухим и расположен вертикально — это не только существенно сократит срок изготовления, но и позволит обеспечить нагревание предметов без прямого контакта с воздухом. В любом случае ключевыми элементами нагревания печи остаются система нагрева, камера и термопара, контролирующая поддержку необходимой температуры.

История возникновения

В конце XVII - начале XVIII вв. французский каретный мастер Жанто приступил к изобретению рулевой трапеции, получившей его имя, но начать практические испытания ему не удавалось, ведь оси опытных образцов постоянно ломались. Жанто, который был уверен, что изобретение принесёт ему огромные прибыли, совсем отчаялся, ведь кареты, поставленные на его ось, постоянно опрокидывались прямо во время поездки. Однако дело существенно продвинулось, когда в мастерскую к Жанто наведался русский дворянин, желающий заказать по приказу Петра Первого роскошную карету от лучшего европейского мастера на подарок хану из Бухары.

Попробовав изделие на прочность, дворянин посоветовал Жанто сначала выполнять цементирование в муфеле с рогами крупного скота, истолчёнными в порошок, а только потом приступать к закалке. Благодаря этому способу внутри сталь должна была остаться вязкой, а снаружи - покрыться твёрдой калёной коркой, которая прослужит много лет, прежде чем сотрётся.

Несмотря на то, что муфельная печь для обжига керамики существенно видоизменилась за прошедшее время, она продолжает сохранять свои основные характеристики. Муфель представляет собой контейнер, устойчивый к высоким температурам и имеющий непроницаемую структуру. В нём деталь проходит необходимую термообработку благодаря тому, что он полностью изолирует её от внешних воздействий, обеспечивая в то же время равномерный нагрев со всех сторон.

Со временем требования к качеству термообработки существенно увеличились, что позволило уже в начале XIX века начать массовое применение печей в промышленных масштабах. На сегодняшний день появилась даже низкотемпературная муфельная печь, в которой элементы проходят процедуру горячего отверждения.

Применение на сегодняшний день

Основные категории использования:

  • Безопасная переплавка ценных металлов, чтобы избежать в их структуре примесей и не допустить прямого взаимодействия с пламенем.
  • Искусственное старение металлов.
  • Обжиг керамики.
  • Получение ровной поверхности.
  • Сушка материалов, обладающих высокой степенью теплопроводности.
  • Сжигание объектов до состояния минеральных компонентов, например, при кремации тела.

Муфельная печь используется также для выращивания монокристаллов и высокотемпературной обработки медицинского оборудования. Благодаря этому удаётся уничтожить все вредоносные бактерии, не повредив при этом сами инструменты.

Что лучше - сделать или купить?

Если вы хотите создать такое устройство, как муфельная печь, своими руками, будьте готовы к тому, что объём муфеля не превысит показателя в 7 литров, а сама работа окажется длительной и трудоёмкой. Перед тем как приступить к работе, определитесь с выбором подходящей модели, на которую будете ориентироваться. Они различаются:

  • Температурой нагревания — от 100 до 2000 °C.
  • Конструкцией.
  • Режимом обработки.
  • Типом нагревания.

Бесспорным лидером продаж является муфельная печь модели ПМ-8 и ПМ-10 - муфельная камера не превышает 6,5 л. Именно её прототип выбирает большинство людей для собственноручного изготовления, ведь основным материалом, используемым в работе, является только жаропрочная керамика.

Выпускается в нескольких вариантах, К и М, отличающихся только тем, что на последнем присутствует цифровое управление. Стоимость начинается от 1 тыс. долларов, при этом с рук можно приобрести гораздо более дешёвый вариант, конструкция которого будет функционировать так же хорошо, как если бы вы купили её в магазине.

Несмотря на то, что эта муфельная печь обладает отличными данными, один существенный недостаток всё же имеется - это дверца. Она существенно раскаляется в процессе работы, из-за чего владелец часто получает ожоги.

Как приступить к созданию?

Впервые приступая к изготовлению такой конструкции, как муфельная печь, своими руками, лучше всего отдать предпочтение конструкции, которая будет использоваться для незначительных работ. Существенно удешевить изделие можно, создав незначительное отверстие в задней стенке муфеля. Его будет вполне достаточно, если вы не собираетесь использовать такую конструкцию, как муфельная печь, в промышленных масштабах.

В первую очередь определитесь, на каком топливе - газе или электричестве - будет работать муфельная печь. Цена за устройство на газу будет начинаться от 1 тыс. долларов, однако электрической системой гораздо проще управлять. Кроме того, потребуется приобрести качественный датчик температур (термопару), отслеживающий градус нагревания до 1300 градусов. Крепление датчика к печи можно сделать из мягкой стальной проволоки, аккуратно скрутив её пассатижами таким образом, чтобы концы не соприкасались между собой.

Из соображений безопасности муфель лучше не пытаться делать самостоятельно, ведь при неправильной конструкции изделие после обработки попросту потеряет свою стоимость. Лучше всего приобретите в магазине лабораторного оборудования керамическую химическую посуду под необходимый тип выгрузки.

Второстепенное назначение

Муфельная печь позволяет быстро удалить влагу из материала. При этом совершенно неважно, будет это обычная вода или жидкий элемент химического состава в материале. Кроме того, небольшие конструкции очень удобно использовать при проведении купелирования (лабораторных опытов), с лёгкостью осуществляя плавление свинца с золотом или серебром путём окисления кислородом, содержащимся в воздухе структуры, для выделения драгоценных металлов в чистом виде.

Приступая к выбору муфельной печи, лучше отдать предпочтение известным производителям, которые гарантируют качество товара, обеспечивающего к тому же высокие показатели обжига.

www.syl.ru

Что такое муфельная печь

Довольно часто в процессе различного производства требуется произвести нагрев, закалку или другую термическую обработку детали. При этом приходится не только соблюдать определенный температурный режим, но и осуществлять контроль охлаждения. Для этих целей лучше всего подходят печи муфельные.

Свое название они получили благодаря специальному устройству, которое представляет собой камеру, изготовленную из термостойких материалов, призванную защитить деталь от различных воздействий. Например, она препятствует соприкосновению изделия с нагревательным элементом, защищает от воздействия окружающей среды и способствует поддержанию температурного режима.

Существует печь муфельная, в которой предусмотрено устройство такого типа, где муфель установлен стационарно. Она довольно практична и удобна, но через определенный период эксплуатации подлежит полному переоборудованию, или осуществляется замена камеры. Поэтому на больших производствах, где подобные технологические процессы идут без остановок, используется принципиально другой тип устройств, которые имеют сменную набивку.

Такая муфельная печь работает без перерыва, а детали в нее погружают уже вместе с муфелем. Поэтому их требуется определенное количество. Учитывая недолгий срок службы, такие предприятия обычно сами налаживают производство муфелей.

Изготавливают камеры таких печей из огнеупорных материалов различного свойства. Если конкретный технологический процесс требует быстрого остывания, то используют тонкостенную керамику, когда же требуется сохранять тепло в печи длительное время после ее выключения, то применяют специальную минеральную вату или другую набивку из теплопроводимого и огнеупорного материала.

Существует множество способов нагрева, которые использует муфельная печь. Она может работать на газу, на дровах, на солярке или другом жидком топливе, но чаще всего используют электрические ТЭНы. Они позволяют производить нагрев печи равномерно (так же происходит и остывание), осуществлять четкий контроль над температурой в процессе функционирования. При этом к ним можно подсоединить специальные пирометрические приборы, благодаря которым весь режим нагрева и остывания может производиться автоматически. Для контроля температуры обычно используют термопары из специальных сплавов, которые находятся внутри прибора.

Самая простая муфельная печь производится с металлическим корпусом, в который устанавливают нагревательные элементы и контролирующие устройства. После чего изготавливается ее камера, которая устанавливается внутри. В домашних условиях для этого используют огнеупорный кирпич и глину. Они являются самыми доступными материалами и имеют хорошие технические характеристики.

Такая муфельная печь может прослужить достаточно долго, а замена самой камеры не составит большого труда и не повлечет особых материальных затрат. Стоит отметить, что большинство промышленных устройств подобного типа имеют точно такой же принцип сборки, хотя для различных условий может быть изменен материал муфеля.

fb.ru

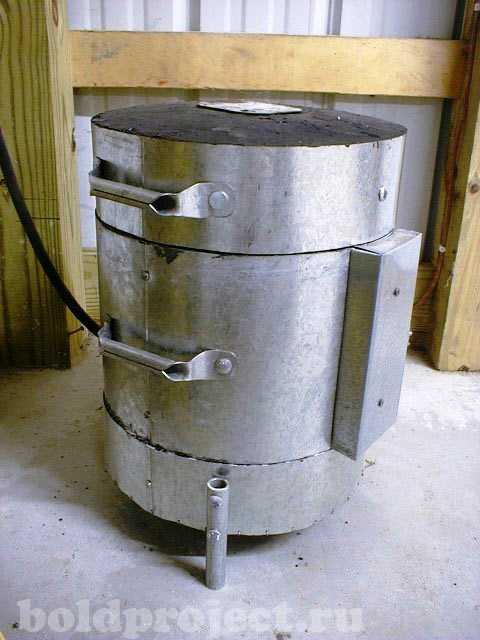

Муфельная печь своими руками - чертеж и инструкция по сборке

Иногда в домашних условиях требуется произвести закалку стального инструмента или расплавить куски цветного металла. Для этого нужна температура около 660 градусов, достичь которой можно только в специальных муфельных печах.

Муфель — это пространство (камера) в печи, куда помещается исходный материал, требующий нагрева. Их можно изготовить в домашних условиях. При этом, чтобы печь получилась эффективной, нужно учесть ее теплопотери.

Видео о тестировании и работе самодельной муфельной печи

Основное назначение

  • Для термической обработки металлов;
  • Получения восковых предметов, с использованием литейных форм;
  • Обжига различных изделий из керамики;
  • Плавки различных цветных металлов и т.д.

Можно также такую печь применять для обогрева небольших помещений и сушки древесных материалов.

Необходимые материалы

1. В качестве материала для муфеля, используются разные огнеупорные вещества: кирпич из шамотной глины, керамические плиты или волокно, электроизоляция и огнеупорные засыпки в виде пены.

2. Кожух муфельной печи чаще изготавливается из листов конструкционной стали. Пустоты, образующиеся при сборке конструкции, заливаются огнеупорным и теплоизолирующим материалом.

3. В качестве электронагревательных элементов рекомендуется использовать спирали из проволоки, стержни или ленту из молибдена, вольфрама, фехрали, тантала или нихрома, а также мощные тэны. Источником энергии служит домашняя электрическая сеть, с напряжением 220 В.

В этом уроке мы пошагово разберем процесс создания муфельной печи своими руками. Итак поехали…

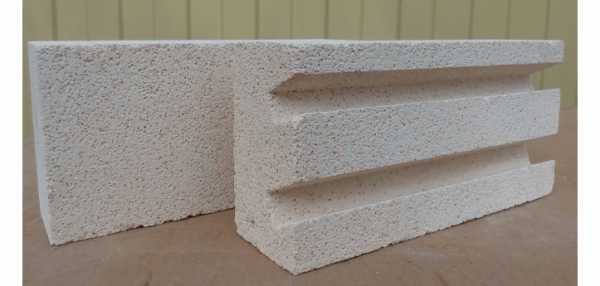

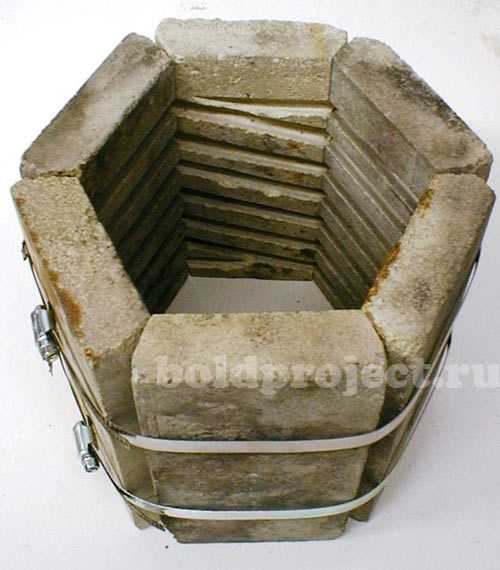

Подготовка огнеупорного кирпича

Основным и самым первым шагом на пути создания муфельной печи является подготовка огнеупорного кирпича с фасками в нужном месте, для лучшего прилегания стыков при сборке. Для этого возьмем раствор шамотной глины и зальем его в специальные формы.

Важно заметить что:

  • Форма для заливки раствора, в нижней части изготавливается не с прямыми углами, а со скосами под нужным углом. В противном случае, придется срезать углы с заготовки болгаркой или ручным инструментом.
  • Шесть или семь (по выбору) заготовок из огнеупорного кирпича необходимо очень тщательно подогнать в стыках, чтобы муфель получился без щелей. Далее требуется все кирпичи прижать друг к другу фасками и зафиксировать в таком положении специальной стяжкой. Ее можно изготовить из металлической ленты шириной 2-3 см. На концах стяжки необходимо предусмотреть приспособления, натягивающие ленту. После сборки получится шести или семигранная конструкция муфеля.

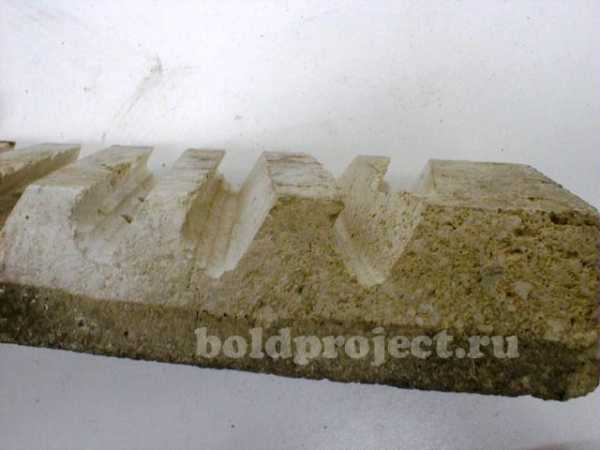

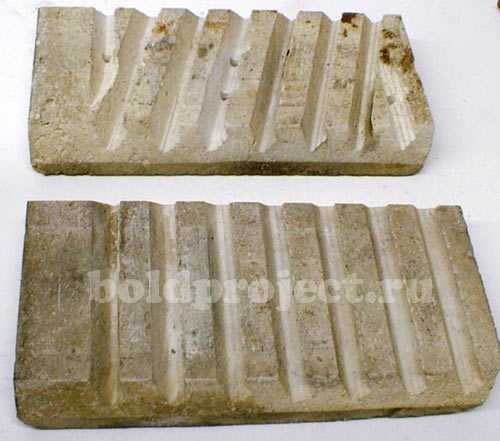

  • Затем, надо выполнить нескольких поперечных пропилов в каждом огнеупорном кирпиче заготовок. В них будет укладываться нагревательный элемент в виде спирали. Канавки выполняются абразивной пилой. В одной заготовке канавки делают с наклоном, а в остальных — горизонтальными. Расстояние между канавками — не менее 2 см, а конфигурация должна совпадать с диаметром укладываемой в них электроспирали.

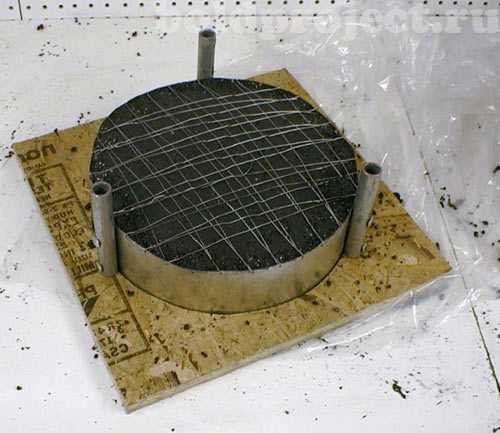

Сборка и заливка каркаса

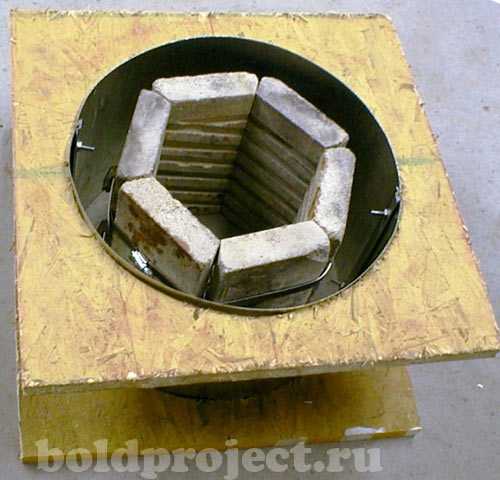

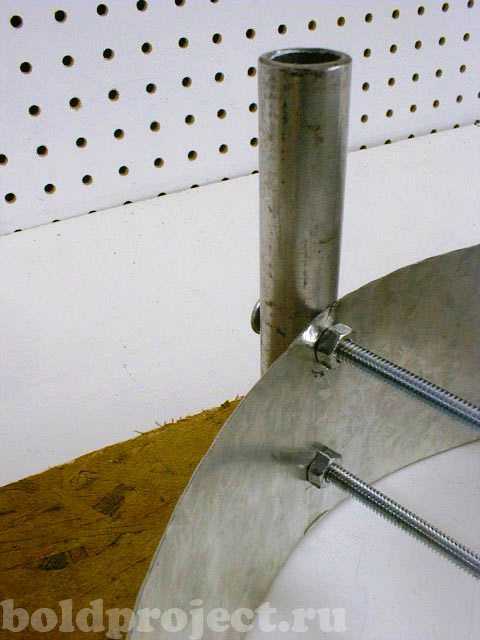

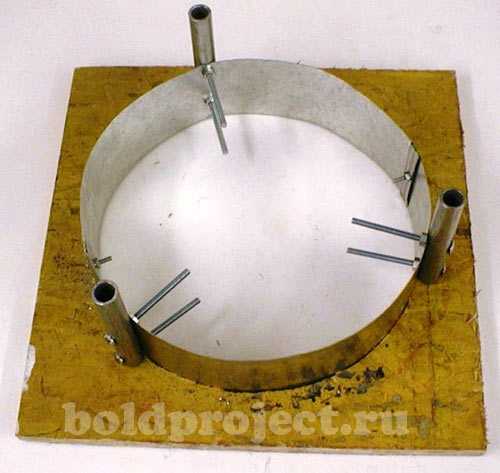

Собрав муфель в одно целое, нужно приступать к изготовлению каркаса (кожуха). Для этого можно подобрать металлическую трубу нужного диаметра. При этом между кирпичами и каркасом должно быть зазор, не менее 150 мм, для лучшей изоляции и снижения теплопотерь электропечи. При отсутствии готовой трубы, кожух можно изготовить самостоятельно из листовой оцинкованной стали.

Сборку муфеля и кожуха печи нужно выполнить в следующем порядке:

  1. Установить огнеупорную конструкцию на ровную площадку.
  2. В двух щитах из теса, толстой фанеры или ДСП вырезать отверстия, соответствующие диаметру кожуха печи.
  3. В один щит вдеть нижнюю часть кожуха, а во второй — верхний торец трубы.
  4. Щиты требуется скрепить так, чтобы они не сползали по гладкой поверхности металла. Это предотвратит деформирование листового металла и случайный сдвиг с места при дальнейших работах.
  5. Затем в пространство между муфельным кирпичом и кожухом аккуратно заливается раствор из жаропрочного и теплоизолирующего материала.

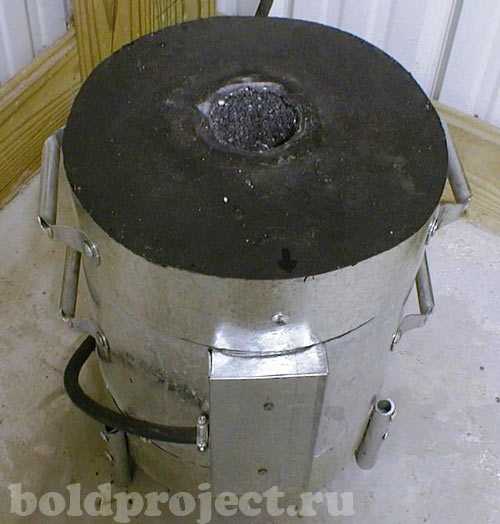

Сборка и проверка печи

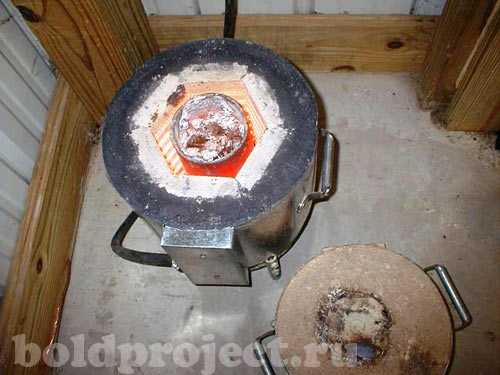

Сборка печи начинается с изготовления дна муфельной печи своими руками, которое можно сделать в виде отдельной конструкции. Это облегчит переноску печи по частям к месту ее использования.

  • Из оцинкованного листа изготавливается цилиндр с диаметром равным размерам кожуха и высотой 25-30 см. К нему приделываются ножки из трубы или профильного металла сечением 2 см, для исключения пожароопасных ситуаций.

  • На нижнем торце заготовки нужно сделать отверстия и сплести через них проволочную сетку. Она будет удерживающим элементом для залитого и затвердевшего раствора из жаропрочного материала. Аналогично изготавливается и крышка муфельной печи, в которой нужно предусмотреть технологическое отверстие для вентиляции.

  • В канавках муфеля уложить спираль нужного диаметра, длины и сечения провода так, чтобы витки не соприкасались. Вывод концов проволоки выполнить через керамические трубки. Остается подвести электропровода и испытать получившуюся конструкцию.

На этом у нас все, встретимся в следующем уроке.

Краткий видео обзор

boldproject.ru

Муфельная печь - это... Что такое Муфельная печь?

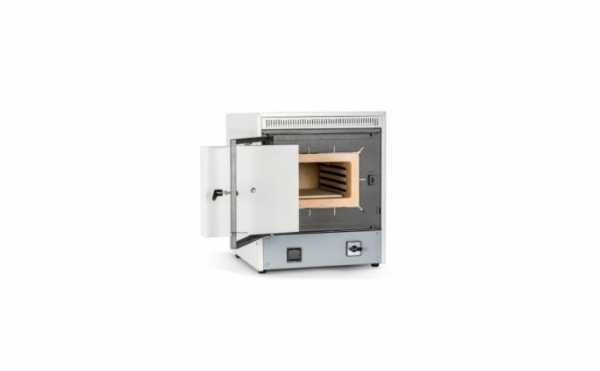

Вид муфеля электрической муфельной печи ПМ-8.

Муфельная печь — нагревательное устройство, предназначенное для нагрева разнообразных материалов до определенной температуры. Главной особенностью этой печи является наличие т. н. муфеля, защищающего обрабатываемый материал и являющегося главным рабочим пространством муфельной печи (муфель предохраняет материал или изделие от контакта с топливом и продуктами его сгорания, в том числе газами).Муфельные печи со сменными муфелями и стационарной нагревательной камерой работают по следующему принципу. В постоянно разогретую печь загружается муфель с садкой. После нагрева до заданной температуры и выдержки муфель извлекается из печи для охлаждения и на его место устанавливается другой.

Типы муфельных печей

Муфельные печи подразделяются по типу нагрева:

По защитному режиму обработки:

По конструкции:

  • Вертикальной загрузки (горшковые)
  • Колпаковые (с отделением от пода)
  • Горизонтальной загрузки (простые)
  • Трубчатые (поверка термопар)

Электрические муфельные печи

Материалы для муфельных печей

Материалы предназначенные для производства муфельных печей:

  • Конструкционные стали: мягкие стали общего назначения для конструкции теплоизолирующих кожухов, опор, дверц и др.

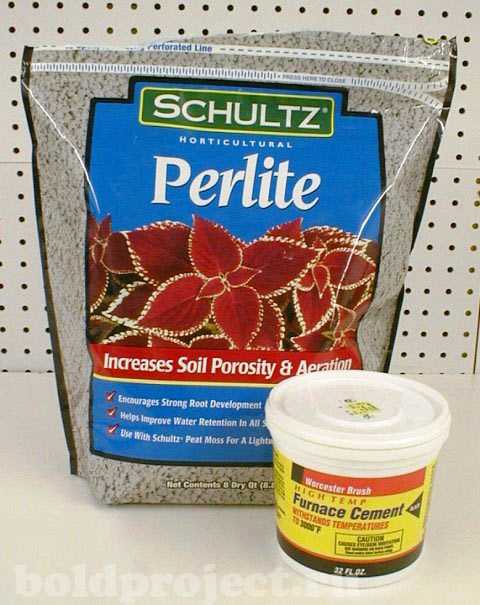

  • Огнеупорные материалы: высокоглиноземистые огнеупорные муфели, электроизоляция, дверцы и др. Вспененные огнеупорные засыпки для теплоизоляции печей
    • Материалы для электрических печных нагревателей:
  • Сплавы типа: нихром, фехраль в виде проволоки, ленты и стержней
  • Вольфрам: проволока, лента и стержни
  • Молибден: проволока, лента и стержни
  • Тантал: проволока, лента и стержни
  • Платина и платиновые сплавы: проволока, лента, стержни
  • Хромит лантана: стержни, трубки и профили
  • Хромит иттрия: стержни, трубки и профили
  • Хромит скандия: стержни, трубки и профили

Области использования

Основные области использования муфельных печей:

В этой статье не хватает ссылок на источники информации. Информация должна быть проверяема, иначе она может быть поставлена под сомнение и удалена.
Вы можете отредактировать эту статью, добавив ссылки на авторитетные источники.
Эта отметка установлена 13 мая 2011.

dik.academic.ru

Муфельная печь - это... Что такое Муфельная печь?

Вид муфеля электрической муфельной печи ПМ-8.

Муфельная печь — нагревательное устройство, предназначенное для нагрева разнообразных материалов до определенной температуры. Главной особенностью этой печи является наличие т. н. муфеля, защищающего обрабатываемый материал и являющегося главным рабочим пространством муфельной печи (муфель предохраняет материал или изделие от контакта с топливом и продуктами его сгорания, в том числе газами).Муфельные печи со сменными муфелями и стационарной нагревательной камерой работают по следующему принципу. В постоянно разогретую печь загружается муфель с садкой. После нагрева до заданной температуры и выдержки муфель извлекается из печи для охлаждения и на его место устанавливается другой.

Типы муфельных печей

Муфельные печи подразделяются по типу нагрева:

По защитному режиму обработки:

По конструкции:

  • Вертикальной загрузки (горшковые)
  • Колпаковые (с отделением от пода)
  • Горизонтальной загрузки (простые)
  • Трубчатые (поверка термопар)

Электрические муфельные печи

Материалы для муфельных печей

Материалы предназначенные для производства муфельных печей:

  • Конструкционные стали: мягкие стали общего назначения для конструкции теплоизолирующих кожухов, опор, дверц и др.
  • Огнеупорные материалы: высокоглиноземистые огнеупорные муфели, электроизоляция, дверцы и др. Вспененные огнеупорные засыпки для теплоизоляции печей
    • Материалы для электрических печных нагревателей:
  • Сплавы типа: нихром, фехраль в виде проволоки, ленты и стержней
  • Вольфрам: проволока, лента и стержни
  • Молибден: проволока, лента и стержни
  • Тантал: проволока, лента и стержни
  • Платина и платиновые сплавы: проволока, лента, стержни
  • Хромит лантана: стержни, трубки и профили
  • Хромит иттрия: стержни, трубки и профили
  • Хромит скандия: стержни, трубки и профили

Области использования

Основные области использования муфельных печей:

В этой статье не хватает ссылок на источники информации. Информация должна быть проверяема, иначе она может быть поставлена под сомнение и удалена.
Вы можете отредактировать эту статью, добавив ссылки на авторитетные источники.
Эта отметка установлена 13 мая 2011.

med.academic.ru

Муфельная печь - это... Что такое Муфельная печь?

Вид муфеля электрической муфельной печи ПМ-8.

Муфельная печь — нагревательное устройство, предназначенное для нагрева разнообразных материалов до определенной температуры. Главной особенностью этой печи является наличие т. н. муфеля, защищающего обрабатываемый материал и являющегося главным рабочим пространством муфельной печи (муфель предохраняет материал или изделие от контакта с топливом и продуктами его сгорания, в том числе газами).Муфельные печи со сменными муфелями и стационарной нагревательной камерой работают по следующему принципу. В постоянно разогретую печь загружается муфель с садкой. После нагрева до заданной температуры и выдержки муфель извлекается из печи для охлаждения и на его место устанавливается другой.

Типы муфельных печей

Муфельные печи подразделяются по типу нагрева:

По защитному режиму обработки:

По конструкции:

  • Вертикальной загрузки (горшковые)
  • Колпаковые (с отделением от пода)
  • Горизонтальной загрузки (простые)
  • Трубчатые (поверка термопар)

Электрические муфельные печи

Материалы для муфельных печей

Материалы предназначенные для производства муфельных печей:

  • Конструкционные стали: мягкие стали общего назначения для конструкции теплоизолирующих кожухов, опор, дверц и др.
  • Огнеупорные материалы: высокоглиноземистые огнеупорные муфели, электроизоляция, дверцы и др. Вспененные огнеупорные засыпки для теплоизоляции печей
    • Материалы для электрических печных нагревателей:
  • Сплавы типа: нихром, фехраль в виде проволоки, ленты и стержней
  • Вольфрам: проволока, лента и стержни
  • Молибден: проволока, лента и стержни
  • Тантал: проволока, лента и стержни
  • Платина и платиновые сплавы: проволока, лента, стержни
  • Хромит лантана: стержни, трубки и профили
  • Хромит иттрия: стержни, трубки и профили
  • Хромит скандия: стержни, трубки и профили

Области использования

Основные области использования муфельных печей:

В этой статье не хватает ссылок на источники информации. Информация должна быть проверяема, иначе она может быть поставлена под сомнение и удалена.
Вы можете отредактировать эту статью, добавив ссылки на авторитетные источники.
Эта отметка установлена 13 мая 2011.

dvc.academic.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
