МАРТЕНОВСКАЯ ПЕЧЬ

[по имени франц. металлурга П. Мартена (P. Martin; 1824 - 1915)] - пламенная регенеративная печь для произ-ва стали из чугуна и стального лома. Первая М. п. была построена в 1864 во Франции. В конструкции М. п. (см. рис.) выделяют 2 осн. части: верхнее строение печи, состоящее из рабочего пространства и головок, располож. на двух его концах и служащих попеременно для подачи газообразного или жидкого топлива и воздуха, предварительно подогретых (до 1100 - 1200 °С) в регенераторах, и для отвода продуктов горения; нижнее строение печи, состоящее из двух пар шлаковиков для собирания пыли и шлаков, уносимых дымовыми газами, и двух пар (газовых и возд.) регенераторов, аккумулирующих теплоту продуктов горения с последующей ее отдачей газу и воздуху. Топливо для М. п. - газообразное (коксо-доменный и природный газ), жидкое (мазут, кам.-уг. смола) и пылевидное (угольная пыль).

Для интенсификации сжигания топлива воздух обогащают кислородом. В зависимости от огнеупорных материалов, из к-рых выполнены под, стены и свод рабочего пространства, печи делят на кислые (кладка пода из динаса с наваркой из кварцевого песка) и основные (с кладкой и наваркой пода из магнезита, доломита и стенами из магнезитового или хромомагнезитового кирпича). Большинство М. п. стационарные, реже строят качающиеся, у к-рых рабочее пространство при помощи спец. механизма наклоняется в сторону рабочей площадки (для спуска шлака) и разливочного пролёта (для выпуска металла). М. п. могут работать как на твёрдой, так и на жидкой завалке (см. Мартеновский процесс). Номин. вместимость М. п. - до 900 т.

Устройство мартеновской печи: 1 - завалочное окно; 2 - сталевыпускное отверстие; 3 - рабочее пространство; 4 - свод; 5 - отверстие для спуска шлака; 6 - подина; 7 - головка; 8 - вертикальные каналы; 9 - шлаковик; 10 - боров; 11 - насадка регенераторов; 12 - регенераторы; 13 - передняя стенка; 14 - задняя стенка; 15 - рабочая площадка

Большой энциклопедический политехнический словарь. 2004.

  • МАРСЕЛЬ
  • МАРТЕНОВСКИЙ ПРОЦЕСС

Смотреть что такое "МАРТЕНОВСКАЯ ПЕЧЬ" в других словарях:

  • МАРТЕНОВСКАЯ ПЕЧЬ — пламенная регенеративная печь для переработки чугуна и стального лома в сталь. Первая мартеновская печь разработана и построена П. Мартеном во Франции в 1864. В 70 е гг. 20 в. строительство мартеновских печей практически прекращено (разработан… …   Большой Энциклопедический словарь

  • МАРТЕНОВСКАЯ ПЕЧЬ — (мартен) пламенная регенеративная печь для производства литой мартеновской (см.) из чугуна и стального лома. В зависимости от огнеупорных материалов, из которых выложены М. п., они делятся на основные с кладкой и наваркой пода из основных… …   Большая политехническая энциклопедия

  • мартеновская печь — [open hearth (Martin) furnace, ОН furnace] топливная регенеративная ванная печь теплообменник периодического действия для выплавки стали из чугуна и стального лома. Первую кислую мартеновскую печь емкостью 1,5 т построил в 1864 г. француский… …   Энциклопедический словарь по металлургии

  • Мартеновская печь — Эту статью следует викифицировать. Пожалуйста, оформите её согласно правилам оформления статей …   Википедия

  • мартеновская печь — пламенная регенеративная печь для переработки чугуна и стального лома в сталь. Первая Мартеновская печь разработана и построена П. Мартеном во Франции в 1864. В 70 х гг. XX в. строительство Мартеновской печи практически прекращено (разработан… …   Энциклопедический словарь

  • МАРТЕНОВСКАЯ ПЕЧЬ — [от имени французского металлурга П. Мартена (P. Marten; 1824 1915)] пламенная регенеративная печь (рис. М 3) для производства стали из чугуна и стального лома. Мартеновская печь состоит из двух основный частей: верхняя рабочее пространство с… …   Металлургический словарь

  • Мартеновская печь — [от им французского металлурга П. Мартена (P. Marten; 1824 1915)) пламенная регенеративная печь для производства стали из чугуна и стального лома. Мартеновская печь состоит из двух основных частей: верхняя рабочее пространство с головками,… …   Энциклопедический словарь по металлургии

  • мартеновская печь — Marteno krosnis statusas T sritis chemija apibrėžtis Krosnis plienui lydyti iš ketaus, plieno laužo. atitikmenys: angl. open hearth steel furnace rus. мартеновская печь …   Chemijos terminų aiškinamasis žodynas

  • мартеновская печь — Печь особого устройство для выплавки стали …   Словарь многих выражений

  • Мартеновская печь — (от имени П. Мартена)         пламенная регенеративная печь для переработки чугуна и стального лома в сталь заданного химического состава и качества.          М. п. состоит из следующих основных частей (рис.): рабочего пространства (под, передняя …   Большая советская энциклопедия

dic.academic.ru

📌 Мартеновская печь - это... 🎓 Что такое Мартеновская печь?

        пламенная регенеративная печь для переработки чугуна и стального лома в сталь заданного химического состава и качества.

         М. п. состоит из следующих основных частей (

рис.): рабочего пространства (под, передняя и задняя стенки, свод), где осуществляется плавка; головок (правой и левой), состоящих из собственно головок и вертикальных каналов для подачи топлива и воздуха в рабочее пространство и отвода из него продуктов сгорания; шлаковиков (воздушных и газовых) — для осаждения и накопления пыли и частиц шлака, выпадающих из проходящих через них продуктов сгорания; регенераторов (воздушных и газовых) — для подогрева поступающих в печь газа и воздуха теплом выходящих из рабочего пространства продуктов сгорания; боровов (каналов) для воздуха, газа и продуктов сгорания; системы перекидных клапанов, предназначенных для изменения направления подачи в печь топлива и воздуха и отвода из рабочего пространства продуктов сгорания; котла-утилизатора; дымовой трубы. Рабочее пространство и головки печи расположены выше рабочей площадки цеха и условно называются верхним строением печи. Остальные части находятся под рабочей площадкой и называются нижним строением. М. п. — агрегат симметричный: правая и левая её стороны относительно вертикальной оси одинаковы по устройству. Топливо и воздух для горения поступают в рабочее пространство поочерёдно то с правой, то с левой стороны; продукты сгорания отводятся из рабочего пространства соответственно с противоположной стороны. Изменение направления подачи топлива и воздуха, то есть изменение направления факела в рабочем пространстве, осуществляется системой клапанов и шиберов и называется «перекидкой» клапанов. Продукты сгорания поступают из шлаковика в регенератор сверху при температуре 1500— 1600 °C и, проходя по насадке (огнеупорная кладка регенераторов), передают ей значительную часть содержащегося в них тепла. При последующем прохождении через нагретую насадку холодного воздуха или газа они нагреваются до 1100— 1200 °С.

         Все элементы М. п. выкладывают из огнеупорных материалов (см. Огнеупоры). В зависимости от характера огнеупорных материалов, из которых выложено рабочее пространство, М. п. делятся на основные и кислые. Для кладки основной М. п. применяют магнезитовый, магнезито-хромитовый, хромомагнезитовый кирпичи, магнезитовый порошок (для наварки пода), для кладки кислой М. п. — динасовый кирпич и кварцевый песок. В нижнем строении печи используются форстеритовый, высокоглинозёмистый, магнезитовый и шамотный кирпичи. Для придания строительной прочности всей конструкции печи кладка крепится металлической арматурой. Узлы и детали М. п., работающие в условиях высоких температур, постоянно охлаждаются.

         М. п. бывают двух типов — стационарные и качающиеся. Большинство М. п. стационарные. Качающиеся М. п. обычно применяются для переработки фосфористых чугунов, так как при этом требуется несколько раз «скачивать» богатый фосфором шлак, что легче осуществлять на качающихся печах. М. п. могут отапливаться жидким (мазутом) или газообразным (природный, смешанный, генераторный газ) топливом. Смешанный газ (коксовый и доменный) и генераторный газ, обладающие недостаточной теплотой сгорания, перед поступлением в рабочее пространство подогреваются в регенераторах примерно до 1150 °С. Природный газ и мазут используются без подогрева. Кислород, служащий для интенсификации горения топлива, вводится через фурмы, помещенные в головках печи, а подаваемый для продувки ванны — через фурмы, опускаемые в отверстия в своде. Некоторое количество топлива может поступать вместе с кислородом в рабочее пространство печи с помощью топливо-кислородных горелок, также опускаемых через свод. Печи, отапливаемые низкокалорийными видами газообразного топлива, имеют две пары шлаковиков и две пары регенераторов (для подогрева газа и подогрева воздуха), располагаемых попарно соответственно под каждой головкой печи; отапливаемые мазутом или природным газом имеют под каждой головкой по одному шлаковику и одному регенератору — только для подогрева воздуха. Несмотря на наличие регенераторов, отходящие газы перед дымовой трубой имеют температуру 400—800 °С. Для утилизации этого тепла за М. п. устанавливают котлы-утилизаторы. Печи оборудованы контрольно-измерительной аппаратурой, позволяющей не только контролировать их работу, но и автоматически поддерживать заданный тепловой режим в различные периоды плавки.

         Использование кислорода для интенсификации работы М. п. приводит к постепенному уменьшению роли регенераторов. В связи с этим в 60-х годах 20 века на ряде металлургических заводов были пущены в эксплуатацию так называемые двухванные печи (См. Двухванная печь), вообще не имеющие регенераторов.

         Основные показатели, характеризующие работу М. п., — её производительность (годовая, часовая и съём стали с 1

м2площади пода в сутки) и расход топлива. Годовая производительность наиболее полно характеризует работу печи, так как позволяет учесть все простои — горячие (без прекращения подачи топлива) и холодные (с отключением топлива) и объективно сравнивать работу однотипных печей. Производительность крупных М. п. превышает 0,5 млн. т стали в год. Съём стали с 1 м2 площади пода позволяет сравнивать работу печей разной ёмкости в различных условиях. Обычно съём стали составляет 12—13 т/м2. В СССР достигнуты наиболее высокие в мире технико-экономические показатели работы М. п.



         И. Б. Поляк.

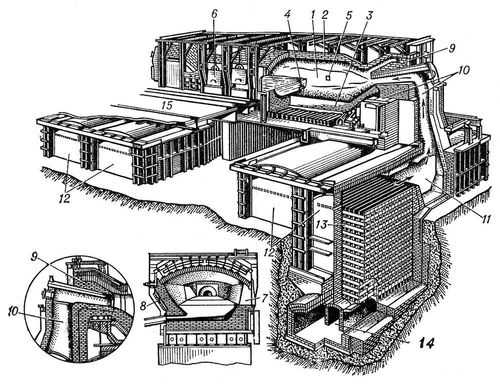

        Устройство мартеновской печи: 1 — рабочее пространство; 2 — свод; 3 — подина; 4 — сталевыпускное отверстие; 5 — отверстие для спуска шлака; 6 — завалочные окна; 7 — передняя стенка; 8 — задняя стенка; 9 — головки; 10 — вертикальные каналы; 11 — шлаковик; 12 — регенераторы: 13 — насадка регенераторов; 14 — борова; 15 — рабочая площадка.

die.academic.ru

Мартеновская печь и ее значение в производстве стали

Основным плавильным агрегатом в сталелитейном производстве служит мартеновская печь. Она предназначается для выплавки стали заданного химического состава и с определенными физическими и механическими характеристиками. Мартеновская печь, пережившая несколько индустриальных и технологических революций, позволяет выплавлять самые сложные марки стали, в том числе и легированные.

Плавильная печь мартеновского типа представляет собой пламенный отражательный агрегат регенеративного принципа действия, состоящий из следующих конструкционных элементов:

  • Рабочее пространство, включающее в себя заднюю и переднюю стенки и свод.
  • Головки с вертикальными каналами, через которые осуществляется подача топлива и воздушной смеси в рабочую камеру и отвод из нее продуктов сгорания.
  • Газовые и воздушные шлаковики, предназначенные для сбора и накопления крупных фракций плавильной пыли.
  • Регенераторы для обеспечения постоянного температурного режима путем подогрева газового топлива и воздушной смеси теплом остаточных продуктов сгорания, которые выходят из рабочей камеры.
  • Система перекидных реверсивно-регулирующих клапанов, призванная изменять направление подачи газового топлива и воздушной смеси в рабочее пространство, а также отводить из него продукты сгорания.
  • Котел-утилизатор.
  • Дымовая труба.

Мартеновская печь является симметричным агрегатом, что подразумевает одинаковую конструкцию ее правой и левой части относительно вертикальной оси. Загрузка сырья производится через специальные проемы – завалочные окна, закрываемые задвижками, которые представляют собой толстые стальные пластины. На задней стене агрегата расположено выпускное отверстие, через которое готовая сталь сливается в ковш. Во время плавки выпускное отверстие закупоривается слабоспекающейся огнеупорной глиной, которая выбивается при выпуске готового расплава.

Мартеновская печь позволяет производить практически все виды углеродистых сталей и многие марки легированной стали. Но использование различных шихтовых материалов, необходимых для мартеновского процесса, насыщает расплавленный металл значительным количеством вредных примесей. Даже крохотная доля таких добавок, как сера, фосфор, мышьяк и некоторые другие элементы, способствуют резкому ухудшению физико-химических свойств стали, понижают пластические качества металла, придают ему излишнюю хрупкость.

Для выплавки высококачественных сортов стали предназначается электродуговая печь. Вся история развития машиностроения и металлургии сводится к борьбе за качественные характеристики металлов, улучшение их механических, физических и химических свойств. И секрет высочайшего качества металла кроется в его химической чистоте. Электрометаллургия помогает получить химически чистые, а значит, высококачественные металлы и сплавы. Основная масса легированных высококачественных сталей выплавляется в электродуговых печах.

fb.ru

📌 мартеновская печь - это... 🎓 Что такое мартеновская печь?


мартеновская печь
марте́новская печь

пламенная регенеративная печь для переработки чугуна и стального лома в сталь. Первая Мартеновская печь разработана и построена П. Мартеном во Франции в 1864. В 70-х гг. XX в. строительство Мартеновской печи практически прекращено (разработан более прогрессивный кислородно-конвертерный процесс).

* * *

МАРТЕНОВСКАЯ ПЕЧЬ

МАРТЕ́НОВСКАЯ ПЕЧЬ, пламенная регенеративная печь для переработки чугуна и стального лома в сталь. Первая мартеновская печь разработана и построена П. Мартеном во Франции в 1864. В 70-е гг. 20 в. строительство мартеновских печей практически прекращено (разработан более прогрессивный кислородно-конвертерный процесс).

Энциклопедический словарь. 2009.

  • Мартен Пьер
  • мартеновское производство

Смотреть что такое "мартеновская печь" в других словарях:

  • МАРТЕНОВСКАЯ ПЕЧЬ — пламенная регенеративная печь для переработки чугуна и стального лома в сталь. Первая мартеновская печь разработана и построена П. Мартеном во Франции в 1864. В 70 е гг. 20 в. строительство мартеновских печей практически прекращено (разработан… …   Большой Энциклопедический словарь

  • МАРТЕНОВСКАЯ ПЕЧЬ — (мартен) пламенная регенеративная печь для производства литой мартеновской (см.) из чугуна и стального лома. В зависимости от огнеупорных материалов, из которых выложены М. п., они делятся на основные с кладкой и наваркой пода из основных… …   Большая политехническая энциклопедия

  • мартеновская печь — [open hearth (Martin) furnace, ОН furnace] топливная регенеративная ванная печь теплообменник периодического действия для выплавки стали из чугуна и стального лома. Первую кислую мартеновскую печь емкостью 1,5 т построил в 1864 г. француский… …   Энциклопедический словарь по металлургии

  • Мартеновская печь — Эту статью следует викифицировать. Пожалуйста, оформите её согласно правилам оформления статей …   Википедия

  • МАРТЕНОВСКАЯ ПЕЧЬ — [от имени французского металлурга П. Мартена (P. Marten; 1824 1915)] пламенная регенеративная печь (рис. М 3) для производства стали из чугуна и стального лома. Мартеновская печь состоит из двух основный частей: верхняя рабочее пространство с… …   Металлургический словарь

  • Мартеновская печь — [от им французского металлурга П. Мартена (P. Marten; 1824 1915)) пламенная регенеративная печь для производства стали из чугуна и стального лома. Мартеновская печь состоит из двух основных частей: верхняя рабочее пространство с головками,… …   Энциклопедический словарь по металлургии

  • мартеновская печь — Marteno krosnis statusas T sritis chemija apibrėžtis Krosnis plienui lydyti iš ketaus, plieno laužo. atitikmenys: angl. open hearth steel furnace rus. мартеновская печь …   Chemijos terminų aiškinamasis žodynas

  • мартеновская печь — Печь особого устройство для выплавки стали …   Словарь многих выражений

  • Мартеновская печь — (от имени П. Мартена)         пламенная регенеративная печь для переработки чугуна и стального лома в сталь заданного химического состава и качества.          М. п. состоит из следующих основных частей (рис.): рабочего пространства (под, передняя …   Большая советская энциклопедия

  • МАРТЕНОВСКАЯ ПЕЧЬ — [по имени франц. металлурга П. Мартена (P. Martin; 1824 1915)] пламенная регенеративная печь для произ ва стали из чугуна и стального лома. Первая М. п. была построена в 1864 во Франции. В конструкции М. п. (см. рис.) выделяют 2 осн. части:… …   Большой энциклопедический политехнический словарь

dic.academic.ru

Мартеновская печь

Значение слова "Мартеновская печь" в Большой Советской Энциклопедии


Мартеновская печь (от имени П. Мартена), пламенная регенеративная печь для переработки чугуна и стального лома в сталь заданного химического
Устройство мартеновской печи: 1 - рабочее пространство; 2 - свод; 3 - подина; 4 - сталевыпускное отверстие; 5 - отверстие для спуска шлака; 6 - завалочные окна; 7 - передняя стенка; 8 - задняя стенка; 9 - головки; 10 - вертикальные каналы; 11 - шлаковик; 12 - регенераторы: 13 - насадка регенераторов; 14 - борова; 15 - рабочая площадка.
состава и качества.

  Мартеновская печь состоит из следующих основных частей (рис.): рабочего пространства (под, передняя и задняя стенки, свод), где осуществляется плавка; головок (правой и левой), состоящих из собственно головок и вертикальных каналов для подачи топлива и воздуха в рабочее пространство и отвода из него продуктов сгорания; шлаковиков (воздушных и газовых) - для осаждения и накопления пыли и частиц шлака, выпадающих из проходящих через них продуктов сгорания; регенераторов (воздушных и газовых) - для подогрева поступающих в печь газа и воздуха теплом выходящих из рабочего пространства продуктов сгорания; боровов (каналов) для воздуха, газа и продуктов сгорания; системы перекидных клапанов, предназначенных для изменения направления подачи в печь топлива и воздуха и отвода из рабочего пространства продуктов сгорания; котла-утилизатора; дымовой трубы. Рабочее пространство и головки печи расположены выше рабочей площадки цеха и условно называются верхним строением печи. Остальные части находятся под рабочей площадкой и называются нижним строением. Мартеновская печь - агрегат симметричный: правая и левая её стороны относительно вертикальной оси одинаковы по устройству. Топливо и воздух для горения поступают в рабочее пространство поочерёдно то с правой, то с левой стороны; продукты сгорания отводятся из рабочего пространства соответственно с противоположной стороны. Изменение направления подачи топлива и воздуха, то есть изменение направления факела в рабочем пространстве, осуществляется системой клапанов и шиберов и называется «перекидкой» клапанов. Продукты сгорания поступают из шлаковика в регенератор сверху при температуре 1500- 1600 °C и, проходя по насадке (огнеупорная кладка регенераторов), передают ей значительную часть содержащегося в них тепла. При последующем прохождении через нагретую насадку холодного воздуха или газа они нагреваются до 1100- 1200 °С.

  Все элементы Мартеновская печь выкладывают из огнеупорных материалов (см. Огнеупоры). В зависимости от характера огнеупорных материалов, из которых выложено рабочее пространство, Мартеновская печь делятся на основные и кислые. Для кладки основной Мартеновская печь применяют магнезитовый, магнезито-хромитовый, хромомагнезитовый кирпичи, магнезитовый порошок (для наварки пода), для кладки кислой Мартеновская печь - динасовый кирпич и кварцевый песок. В нижнем строении печи используются форстеритовый, высокоглинозёмистый, магнезитовый и шамотный кирпичи. Для придания строительной прочности всей конструкции печи кладка крепится металлической арматурой. Узлы и детали Мартеновская печь, работающие в условиях высоких температур, постоянно охлаждаются.

  Мартеновская печь бывают двух типов - стационарные и качающиеся. Большинство Мартеновская печь стационарные. Качающиеся Мартеновская печь обычно применяются для переработки фосфористых чугунов, так как при этом требуется несколько раз «скачивать» богатый фосфором шлак, что легче осуществлять на качающихся печах. Мартеновская печь могут отапливаться жидким (мазутом) или газообразным (природный, смешанный, генераторный газ) топливом. Смешанный газ (коксовый и доменный) и генераторный газ, обладающие недостаточной теплотой сгорания, перед поступлением в рабочее пространство подогреваются в регенераторах примерно до 1150 °С. Природный газ и мазут используются без подогрева. Кислород, служащий для интенсификации горения топлива, вводится через фурмы, помещенные в головках печи, а подаваемый для продувки ванны - через фурмы, опускаемые в отверстия в своде. Некоторое количество топлива может поступать вместе с кислородом в рабочее пространство печи с помощью топливо-кислородных горелок, также опускаемых через свод. Печи, отапливаемые низкокалорийными видами газообразного топлива, имеют две пары шлаковиков и две пары регенераторов (для подогрева газа и подогрева воздуха), располагаемых попарно соответственно под каждой головкой печи; отапливаемые мазутом или природным газом имеют под каждой головкой по одному шлаковику и одному регенератору - только для подогрева воздуха. Несмотря на наличие регенераторов, отходящие газы перед дымовой трубой имеют температуру 400-800 °С. Для утилизации этого тепла за Мартеновская печь устанавливают котлы-утилизаторы. Печи оборудованы контрольно-измерительной аппаратурой, позволяющей не только контролировать их работу, но и автоматически поддерживать заданный тепловой режим в различные периоды плавки.

  Использование кислорода для интенсификации работы Мартеновская печь приводит к постепенному уменьшению роли регенераторов. В связи с этим в 60-х годах 20 века на ряде металлургических заводов были пущены в эксплуатацию так называемые двухванные печи, вообще не имеющие регенераторов.

  Основные показатели, характеризующие работу Мартеновская печь, - её производительность (годовая, часовая и съём стали с 1 м2площади пода в сутки) и расход топлива. Годовая производительность наиболее полно характеризует работу печи, так как позволяет учесть все простои - горячие (без прекращения подачи топлива) и холодные (с отключением топлива) и объективно сравнивать работу однотипных печей. Производительность крупных Мартеновская печь превышает 0,5 млн. т стали в год. Съём стали с 1 м2 площади пода позволяет сравнивать работу печей разной ёмкости в различных условиях. Обычно съём стали составляет 12-13 т/м2. В СССР достигнуты наиболее высокие в мире технико-экономические показатели работы Мартеновская печь



  Лит. см. при статье Мартеновское производство.

  И. Б. Поляк.


Устройство мартеновской печи: 1 - рабочее пространство; 2 - свод; 3 - подина; 4 - сталевыпускное отверстие; 5 - отверстие для спуска шлака; 6 - завалочные окна; 7 - передняя стенка; 8 - задняя стенка; 9 - головки; 10 - вертикальные каналы; 11 - шлаковик; 12 - регенераторы: 13 - насадка регенераторов; 14 - борова; 15 - рабочая площадка.
