Печи углевыжигательные для производства древесного угля. Углевыжигательная печь своими руками

Древесный уголь – один из самых древних видов топлива. Он используется не только для приготовления пищи и обогрева дома. Он применяется в химической и металлургической промышленности, в животноводстве и строительстве, медицине и фармакологии. Сегодня основная часть древесного угля изготавливается на мелких предприятиях. Производство древесного угля и его продажа – прибыльный бизнес в районах, где растут леса, и организовать его можно даже на собственном загородном участке.

Процесс углежжения

В качестве древесного сырья используются не только дрова различных пород дерева, но и отходы деревообрабатывающего или мебельного производства: сучки, пеньки, опилки. В болотистых местностях используется торф.

Древесина в процессе обугливания проходит три стадии: предварительную сушку, термическое разложение и охлаждение.

Первоначальная сушка и нагрев сырья в камере происходит за счет тепла, подаваемого извне. Собственный процесс выделения тепла (химическая экзотермическая реакция) начинается, когда температура древесины достигает 280°C. Дальше подвод тепла уже не нужен.

Готовый уголь после выжига охлаждается до температуры, при которой невозможно самовозгорание угля, то есть ниже 40°C.

В течение первых суток в смеси дымовых газов и продуктов обугливания еще много паров воды, которые выделяются в процессе сушки. Потом смесь становится суше и ее можно использовать как дополнительное топливо в той же печи или, что более эффективно, в рядом стоящей.

Оборудование для выжигания угля

Для производства древесного угля используют печи углевыжигательные различной мощности. Получается такой уголь в процессе пиролиза, то есть древесина прожигается без доступа кислорода.

Углевыжигательные печи для производства древесного угля выпускаются стационарные и мобильные.

Стационарное оборудование используется достаточно крупными производителями для непрерывного процесса пиролиза больших объемов древесины.

Большие печи намного производительней мобильных, в них можно использовать несколько видов топлива, но к ним предъявляются высокие требования по экологической безопасности.

Мобильные печи малопроизводительны, имеют небольшие размеры, и используются либо на местах, где есть сырье, например, на лесозаготовительных участках, либо там, где нужен конечный продукт, например, на строительных площадках.

В мобильных печах топливом служат те же отходы древесины, из которых уголь и производят.

Если печь работает на отходах, то выгода получается двойная, и уголь производится без дополнительных затрат на топливо, и перерабатываются отходы, которые все равно пришлось бы утилизировать, затратив на это средства и время. Такой вид производства древесного угля самый дешевый.

Углевыжигательное оборудование непрерывного действия

Отдельную группу составляют печи углевыжигательные, в которых дымовые газы от сгорающего топлива попадают в камеру, проходят через древесину, присоединяют к себе пары и газы, являющиеся продуктами сушки и обугливания древесного сырья, и выходят наружу. В них процесс пиролиза проходит наиболее равномерно, поскольку древесина непосредственно контактирует с теплоносителем, подающимся снизу. Но в пирогазах содержатся в большой концентрации химические соединения, которые являются продуктами разложения древесины, поэтому нужно устанавливать дополнительное оборудование для полезного использования или сжигания побочных продуктов пиролиза.

Так работают непрерывно действующие вертикальные реторты, в камере которых сушится древесина вверху, пиролиз проходит в среднем слое, прокалка угля и его остывание – в самом низу.

Непрерывно работают и печи углевыжигательные со сменными контейнерами или ретортами. Принцип действия таких установок состоит в том, что каждая последующая партия сырья нагревается до необходимой температуры за счет экзотермической реакции в предыдущей.

При этом процесс образования угля происходит в каждой реторте независимо от остальных, а печь, в топку которой отводятся пиролизные газы, располагается отдельно от сменных камер.

Реторты и камеры для пиролиза изготавливаются из металла с теплоизоляцией.

Углевыжигательное оборудование периодического цикла

Простейшей конструкцией углевыжигательной печи является обычная двухсотлитровая металлическая бочка, в которую укладывается и поджигается древесина. Дополнительное тепло не подводится, а парогазы выводятся через специальное небольшое отверстие. Производство низкокачественного угля, причем выход продукции меньше пятнадцати процентов, грязное, но практически беззатратное.

Существуют сегодня конструкции углевыжигательных печей, в которых нагреваются теплоносителем стенки камеры, от которых тепло передается к дровам в ней. Это, как правило, углевыжигательные печи периодического цикла, где через определенные промежутки времени происходит весь процесс выжигания угля: дрова загружаются, переугливаются, готовый уголь выгружается, опять загружаются дрова, и так далее.

В аппаратах смешанного действия периодически производится загрузка древесины и выгрузка готового угля, но какая-то часть древесины все время находится в процессе пиролиза.

Печи могут выполняться тоже из металла или кирпича.

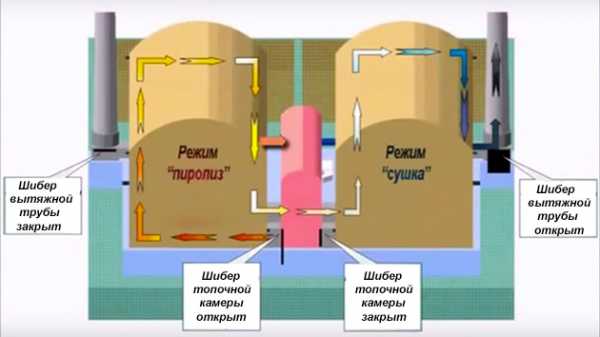

Трехкамерная углевыжигательная печь

Парогазовая смесь, которая отводится из пиролизной камеры, при остывании конденсируется. Пиролизная жидкость (жижка) и неконденсируемые газы, поскольку широкого применения пока не находят, используются как дополнительное топливо в топочной камере. Вывод побочных продуктов для дожигания предусматривается конструкцией печи. Эффект такой конструкции не только в экономии топлива, но и в защите окружающей среды.

Трехкамерные печи углевыжигательные обеспечивают непрерывный цикл производства угля. В каждой камере проходит отдельно один из этапов цикла, причем начальная сушка сырья происходит за счет тепла, которое получается при горении пиролизных газов. Кроме экономии топлива, такие печи имеют массу других преимуществ. Поскольку загрузка древесины и выгрузка готового угля происходят в разное время, то обслуживающий персонал загружен более равномерно. Стоимость трехкамерной печи ниже, чем однокамерной такого же объема, а эффективность и срок службы выше за счет распределения нагрузки.

Такое оборудование рассчитано на длительную эксплуатацию в крупных производствах, а если его укомплектовать газогенераторным котлом, то в качестве топлива можно использовать опилки и стружку.

Однокамерная углевыжигательная печь

Древесный уголь в небольших количествах (до 8 тонн в месяц) можно производить в однокамерной печи. Полный цикл производства зависит от модели аппарата и может занимать 1-3 дня.

Такая печь может использоваться в частном хозяйстве, в предприятиях общественного питания, с целью утилизации отходов производства и некондиционной продукции на небольших деревообрабатывающих предприятиях.

Принцип производства в них и крупногабаритных промышленных печах не отличается. Однокамерные печи обычно меньших размеров, загружается сырья в них тоже меньше, но и места занимают меньше, их легко при необходимости перевозить.

За рубежом давно существует производство углевыжигательных печей для домашнего использования. Блюда на гриле или барбекю готовятся на экологически чистом древесном угле.

Характеристики и конструкция углевыжигательной печи

Производители углевыжигательных печей, как зарубежные, так и отечественные, в качестве первой характеристики указывают рабочий объем одной камеры и общее количество камер в печи. Потом обычно указывается объем дров с заданными размерами и влажностью, который можно в печь единовременно загрузить. Этот показатель важен для соблюдения следующего параметра – продолжительности в часах основного рабочего цикла.

Чтобы определить эффективность работы конкретной модели, задаются два параметра для древесины одной породы – расчетное количество загружаемых в пиролизную камеру дров и выход из них угля.

Последними указываются габаритные размеры печи и ее масса. Если устройство не предполагается перевозить, эти данные могут не играть особой роли, а вот при транспортировке могут стать определяющими.

Как правило, бытовая однокамерная печь представляет собой уложенную с небольшим уклоном или установленную на опоры металлическую бочку со встроенной в нижней части топкой.

Сама топка, корпус печи, короб трубы и дверца люка выполнены из стали толщиной не менее 3 мм, а наружная обшивка – 1 мм.

Двухсторонние сварные швы, которыми соединяются обечайки корпуса, усиливаются бандажами, которые выполняются из трубы прямоугольного сечения, придают жесткость конструкции и дополнительную прочность, если в емкости вдруг возрастет давление.

Для снижения теплопотерь между корпусом камеры и наружной обшивкой прокладывается термоизоляционный материал. Эта мера повышает КПД печи. Стенки топки изнутри выкладываются огнеупорным кирпичом.

Устройства для дожига продуктов обугливания может поставляться отдельно.

Углевыжигательная печь своими руками

Бочка на подставке — простейшая конструкция, но для большей эффективности и пожарной безопасности бочку нужно устанавливать на негорючее основание или закапывать в яму.

Из кирпича или металла можно самостоятельно изготавливать углевыжигательные печи. Чертеж можно найти в интернете, как, впрочем, и достаточно подробные описания. Правда, при этом нужно понимать, что качество самодельной печи и конечного продукта значительно ниже, да и больших объемов угля не будет.

На дачном участке можно сделать угольную яму, а можно из бочек соорудить углевыжигательную печь. Для этого нужно выкопать яму такого диаметра, чтобы в нее поместилась бочка, которую нужно еще обложить кирпичом, в дне бочки прорезать отверстие диаметром приблизительно 100 мм и поставить ее в яму отверстием вниз.

Затем нужно обложить бочку кирпичами, щели вверху закрыть каким-нибудь несгораемым материалом, минеральной ватой утеплить верхнее днище. Вот и все, можно получать свой уголь для камина и мангала.

Конструкция из двух бочек более эффективна и надежна. Емкость, которая по объему в два раза меньше, ставят в большую, заполняют ее дровами и плотно закрывают крышкой, а в пространство между стенками засыпают мелкофракционные отходы древесины и поджигают их, затем большую бочку тоже закрывают крышкой, в которую вставлена труба. Но обе эти печи пригодны для использования только вне помещений и достаточно далеко от них.

fb.ru

Оборудование для производства древесного угля

Древесный уголь – полностью органический материал, применяемый в качестве топлива. Его высокие экологичные свойства известны тем, что при тлении он не выделяет ядовитых и токсичных паров, поскольку полностью состоит из углерода.

В промышленности его широко используют металлургические комплексы и химические заводы, в сельском хозяйстве он применяется как минеральная добавка. Такая высокая потребность в углеродном топливе, в сочетании с уникальными качествами, способствовала разработке технологических процессов для его изготовления.

Древесный уголь изготавливается посредством системы мягкого углежжения, который характеризуется невысоким температурным режимом. Различают древесный уголь трех основных видов:

  1. Черный, получаемый на основе обработки древесины мягких пород.
  2. Белый, изготавливаемый из твердых пород.
  3. Красный, вырабатываемый их деревьев хвойных пород.

При получении угля, в качестве расходного материала используются любые древесные отходы (отходы бумажной, мебельной промышленности, пни, сучья). Причем белый уголь ценится в Японии, а красный – при частном использовании.

Этот универсальный продукт нашел адекватное применение практически во всех сферах жизнедеятельности человека. Являясь альтернативным видом топлива, он до сих пор активно применяется в домашнем хозяйстве. Промышленные же размеры его применения огромны и многоплановые, они затрагивают следующие области его активного использования:

  • выплавка металлов;
  • очистка воды;
  • как улавливатель вредных и токсичных газов;
  • в медицине при отравлении;
  • подкормка для животных и птиц;
  • в системах общественного питания;
  • в качестве удобрения.

В зависимости от качества, его подразделяют на три сорта, присваивая буквенные обозначения А, Б, В.

Технологический процесс получения этого продукта простой, но требующий дополнительных знаний и навыков. Поэтому часто такой род деятельности используется как прибыльный бизнес. Но, следует учитывать, что при четком понимании роли правильного соблюдения всех этапов процесса, повышается процент выхода качественного продукта.

Технология производства древесного угля стандартно включает в себя 4 основных этапа: сушка, пиролиз, прокалка, остывание. Еще совсем недавно его производство приносило серьезный вред окружающей среде. Но современные технологии решили эту проблему внедрением нового уникального оборудования.

Оборудование для производства

Основу производственного процесса по производству древесного угля составляет следующие механизмы:

  1. Устройство для колки дров на гидравлике.
  2. Бензопилы.
  3. Весы.
  4. Углевыжигательная печь.
  5. Генератор электроэнергии.

Для сооружения печи следует оборудовать открытый и ровный участок, сама печь должна быть высокого качества, обеспечивающая невозможность проникновения кислорода. В ином случае часть сырья будет не обрабатываться, а гореть.

Видео: печь для изготовления древесного угля.

Хорошая печь устроена таким образом, чтобы газы, появляющиеся в ходе окисления, подавались в топку, перегорали там и направлялись для поддержания требуемой температуры. Такая экономия энергоресурсов экологична и экономична.

Существует так же оборудование, в котором имеется возможность использовать только одну емкость. В данном случае процесс непрерывности технологического производства древесного угля нарушается и появляются простои. Решает эту ситуацию наличие съемных емкостей, в которых отдельно можно сушить, окислять дрова и оставлять их догорать.

Современные технологии, используемые для изготовления древесного угля, являются безотходными, экологичными и эргономичными. Оборудование не нуждается в дополнительном и специфическом уходе. На производстве, как правило, работает 3 человека, отвечающие за непрерывность процесса и автоматическую наладку машин.

Оборудование различается своей вариативностью, но сгруппировать их можно в 3 основных вида:

  1. Передвижные установки;
  2. Стационарные механизмы;
  3. Вспомогательная аппаратура.

Первая и вторая группа оборудования отличны между собой наличием и отсутствием возможности для его переноса. Причем некоторые из видов оборудования имеют единую функцию для выполнения сушки и пиролиза.

Углевыжигательные печи обладают весом от 6 до 80 тонн. При выборе передвижного оборудования, следует брать небольшие модели, которые позволят менять их дислокацию. Выбор в их пользу обусловлен отсутствием возможности систематически поставлять расходный материал в конкретное место. Передвижные установки состоят из модулей, оперативно собираются и демонтируются. Их можно располагать без создания дополнительных навесов и защитных помещений.

Стационарные установки, напротив, требуют выделения отдельного приспособленного помещения, которое можно использовать одновременно в качестве хранилища готовой продукции.

Монтаж оборудования должен производиться специалистами и соответствовать положениям ГОСТа. Все установки должны отвечать требованиям безопасности и экологичности, поскольку в печах сжигаются отходы и остатки углерода.

Вспомогательная аппаратура желательна для приобретения, поскольку значительно облегчает затраты, в первую очередь временного характера. К такого рода механизмам относятся весовой и фасовочный дозатор, сепаратор.

Использование печи

Центральным механизмом всего процесса является печь. Современная углевыжигательная печь, или, как ее еще называют – ретортная, существенно отличается от своей предшественницы начала ХХ века. Ее трансформации происходили на фоне роста научно-технических знаний, в результате чего оборудование, используемое теперь, отлично как по внешним характеристикам, так и по качеству выхода продукции.

Применяются различные модификации печей, отличающиеся друг от друга способом подачи теплоносителя на сырье. Поскольку оно располагается в изолированной камере, контакт с топочным газом нивелирован.Процесс подачи материала осуществляется через загрузочный бункер и активационный отсек. Для подачи сырья используется, в качестве вспомогательного механизма, вагонетка.

Загрузка зависит от выбранного типа оборудования и может предполагать ручную или автоматическую подачу. При автоматическом режиме она производится посредством транспортера механического типа. После полной загрузки, вагонетка загоняется в камеру для осуществления сушки-пиролиза.

Камеры, оборудованные отдельными печами, вмещают одновременно три вагонетки.
После закладки, производится сушка сырья, газы, выделяемые в процессе, переправляются в отдельную камеру, сжигаясь там.

В целях повышения производственной эффективности, тепло, оставшееся от пиролизного отсека направляют в камеру сушки. Далее камеры меняются ролями и сушка выполняет функции пиролизной. Весь конденсат выводится через патрубки, специально оборудованные. Таким образом, двойное функционирование этих камер экономит время и энергетические ресурсы. После окончания этого технологического этапа, вагонетки выходят из камер с готовой продукцией.

Сепаратор помогает рассортировать готовый продукт во размерам кусков. При помощи весового дозатора оперативно можно расфасовывать по мешкам крупный уголь. Если в производстве предусмотрено использование фасовочного дозатора, то на фасовку идет мелкий уголь и она осуществляется в открытую упаковку.

Готовый материал можно и брикетировать, для чего используется вспомогательное оборудование.

Изготовление древесно-угольных брикетов также складывается из очередности соблюдения этапов — измельчение угля, создание брикетной массы, прессование брикетов, сушка и прокаливание.

Производство террасной доски

metmastanki.ru

Как сделать древесный уголь своими руками в домашних условиях, технология производства древесного угля

Среди различных видов твердого топлива особый интерес представляет древесный уголь, состоящий на 80—90% из чистого углерода. Это делает его в первую очередь эффективным биотопливом, практически бездымным и экологичным. Его сфера применения достаточно широка как в различных отраслях промышленности, так и для домашнего применения. В данной статье мы рассмотрим, как можно выжигать древесный уголь своими руками и как это происходит в условиях промышленного производства.

Технология производства

Уголь из древесины в больших объемах потребляют предприятия металлургии, где он применяется для производства сплавов высокой степени чистоты, а также для насыщения металла углеродом, в результате чего повышаются его физические свойства.

В химической отрасли данный продукт используется при изготовлении стекла, различных пластмасс и даже красок. Не обошел уголь стороной и пищевую промышленность, в продуктах питания он часто выступает натуральным красителем, что отображается на их упаковке под кодом Е153.

Такой значительный спрос требует соответствующих объемов производства, поэтому печи для древесного угля, как правило, размещают вблизи либо на территории деревообрабатывающих предприятий. Это понятно, ведь там в большом количестве имеются крупные отходы дерева самых разных пород, что служат сырьем для углежжения.

Если пояснять простыми словами, то технология производства древесного угля призвана решить задачу по получению из древесины углерода как можно более высокой степени чистоты. Для этого все остальные органические и неорганические вещества нужно удалить, что достигается с помощью реакции пиролиза. Ее суть заключается в выделении из сырья всех лишних соединений методом термического разложения при недостаточном количестве кислорода. Но пойдем по порядку.

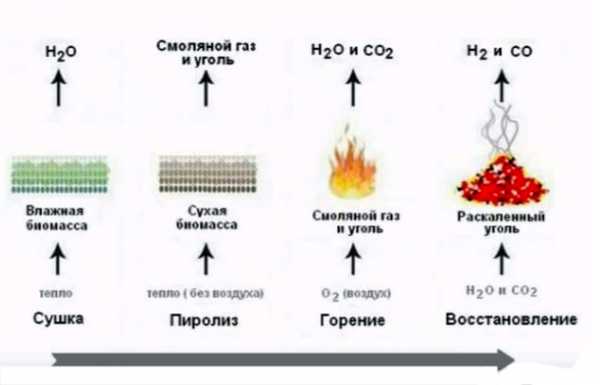

Всего этапов производственного процесса – четыре (не считая предварительной подготовки сырья):

  • сушка при температуре до 150 ºС. Процесс пиролиза, проходящий при более высоких температурах, требует минимального количества влаги в сырье;
  • пиролиз, проходящий при температуре 150—350 ºС и недостатке кислорода. Происходит термическое разложение веществ и начинает образовываться уголь. Выделяются пиролизные газы;
  • горение (прокалка) при нагреве до 500—550 ºС. На данном этапе из угля выделяются смолы и остатки веществ в виде газов;
  • восстановление (охлаждение).

По сути, установка для производства угля представляет собой печь, где протекают все вышеописанные реакции. Ниже на рисунке представлена схема технологического процесса:

Печь для древесного угля

Печь для углежжения достаточно сложна, повторить её конструкцию в домашних условиях весьма затруднительно. Корпус цилиндрической или прямоугольной формы имеет топочную камеру, поверх которой загружаются 2 закрытые емкости, заполненные сырьем – реторты. Нагрев древесины происходит извне, через стенки реторты, при этом в нем используется тепло, выделяемое деревом в процессе реакций. Работа печи на различных режимах показана на схеме:

Промышленная печь для изготовления древесного угля устроена таким образом, что пока в одной емкости проходит пиролиз, то во второй идет сушка, пиролизные газы дожигаются и проходят сквозь реторту с влажным сырьем. Такая очередность соблюдается и дальше, до получения конечного продукта. Получается, что внутренний объем каждого сосуда разделяется на зоны, в каждой из которых протекает определенный процесс:

После прокаливания емкости с углем выгружаются и в печь ставятся новые. Перед фасовкой и отправкой на склад изделие проходит операцию дробления до необходимого размера фракции, а при необходимости и брикетирование. Аппарат, где все операции выполняются по данной технологии — это печь для производства древесного угля непрерывного действия. Однако, есть и другая технология, но она более сложная и дорогостоящая, хотя и обеспечивает высокую производительность.

Изготовление древесного угля в домашних условиях

Информация о домашнем углежжении интересна тем людям, кто занимается ковкой металла с небольших мастерских. Такое чистое биотопливо, как древесный уголь, издавна считается самым лучшим для работы кузнечного горна. Ну и о том, как хорош уголь для шашлыков и барбекю, давно известно всем, только покупать его в магазине выходит дороговато. Исходя из того, что оборудование для производства древесного угля отличается сложностью, дороговизной и громоздкостью, предложим два давно проверенных домашними умельцами способа:

  • выжигание угля в бочке;
  • углежжение в яме.

Способ изготовления угля в бочке, как и в яме, предполагает тот же технологический процесс пиролиза в замкнутом пространстве при недостатке кислорода. Только в подобных условиях продукт получается не столь чистым по вполне понятным причинам. Большую роль играет и сноровка исполнителя, первые 2—3 порции могут просто выгореть (что случается чаще) или, наоборот, недожечься. Но все приходит с опытом.

Способ углежжения в бочке считается более удобным и технологичным. Итак, чтобы сделать древесный уголь самому, нужна собственно сама металлическая бочка емкостью 200 л, да еще старый пылесос. Подойдет любая другая цилиндрическая емкость из металла, желательно с толстыми стенками, она прослужит дольше. В самом низу емкости просверливают отверстие и врезают штуцер. К нему присоединяется шланг от пылесоса, это будет подача первичного воздуха в зону горения.

Немаловажно подыскать для бочки герметичную крышку. Если таковой нет, надо приспособить для этой цели лист металла, асбестоцемента или другого материала. Еще потребуется длинная стальная кочерга для шуровки дров. Касательно последних, стоит отметить один важный момент. Поскольку в домашних условиях древесный уголь делают подручными средствами, то технология не всегда соблюдается, но вот выдержать невысокую влажность дров – обязательно.

Важно! Свежесрубленная или насыщенная влагой древесина для углежжения не подойдет, будет много дыма, а процесс пиролиза не начнется или будет протекать очень вяло. В результате получите золу либо недожженные дрова. Древесина должна быть сухой.

С дерева снимают кору (она сильно дымит, а угля дает крайне мало) и пилят на чурки длиной до 40 см, чтобы их плотно укладывать в бочку. Затем на ее дне разводят небольшой огонь и включают пылесос, иначе костерок начнет сильно дымить.

По мере того как дрова будут разгораться, надо подкладывать очередную порцию. Следует отметить, что производство древесного угля таким способом – процесс тонкий, тут надо верно уловить момент, когда сырье хорошо разгорелось, но не дать ему прогореть до золы, а добавлять новую древесину. При необходимости можно на время отключать пылесос, а при загрузке более половины емкости трубу подачи воздуха лучше вставить сверху.

Когда бочка заполнена, то она накрывается крышкой, пылесос отключается, а штуцер закрывается заглушкой. Теперь надо выждать, пока процессы внутри закрытого сосуда не закончатся, открывать крышку можно лишь после полного остывания стенок емкости. Удобство бочки в том, что ее можно просто перевернуть и спокойно рассортировать полученный продукт. Часть древесины останется недожженной, но это не беда, она пойдет на следующую загрузку. Остальной уголь просеивают и складывают в мешки.

Углежжение в яме

Самостоятельно сделать древесный уголь в домашних условиях или прямо в лесу можно просто в яме. Для получения 2 мешков угля надо вырыть круглую яму ориентировочно 80 см в диаметре и полметра глубиной.

Дно утаптывается ногами, а стенки подчищаются, чтобы топливо не смешивалось с землей. Последнюю не надо отбрасывать далеко, она пригодится в конце.Разница с «бочковым» выжиганием заключается лишь в отсутствии принудительного наддува пылесосом. Дрова берут сухие, длиной 30 см и не больше 7 см в поперечнике, из них на дне ямы раскладывают небольшой костер.

Дальнейшие действия – как в случае с бочкой, сырье подкладывается по мере необходимости. Яму, полную дров, перекрывают листьями или травой, потом присыпают землей и утрамбовывают. Приходить за углем можно через 2 суток, к тому времени он точно остынет.

Заключение

Конечно, древесный уголь, выжженный своими руками, по качеству не сравнить с топливом заводского изготовления. Но ведь и домашние требования не столь высокие, как на производстве, уголек вполне сгодится для мангала или кузнечного горна. Надо лишь позаботиться о том, чтоб не нанести вреда окружающим от задымления или не устроить пожар в лесу.

cotlix.com

Технология производства древесного угля — перспективы и развитие

Содержащий почти 100% углерода – древесный уголь, широко известен в качестве безопасного для окружающей среды и эффективного вида горючего. Он не портит воздух ядовитыми испарениями и очень удобен в процессе быстрого приготовления пищи. Он применяется не только в хозяйстве, но и на промышленных предприятиях. На этом топливе функционируют целые металлургические и химические комплексы. В этой статье мы расскажем о том, какое нужно оборудование для производства древесного угля.

Древесный уголь

Древесный уголь получают при помощи сухой перегонки (пиролиза) древесины без доступа воздуха в условиях температуры 450—500°. Во время протекания этого процесса выделяются различные смолы, уксусная кислота, метанол и ацетон.

Выделяют 3 главных типа этого материала:

  • черный. Его производят из мягких сортов древесины, таких как липа, осина, ольха, ива
  • красный, изготавливается из хвойников, методом мягкого обжига
  • белый, производят из твердых сортов дубовых, вязовых, грабовых, березовых дров.

Согласно государственным стандартам существуют три марки древесного угля:

  • марка А. Изготавливается из мягких лесоматериалов
  • марка Б. Изготавливается из смеси мягкой и твердой древесины
  • марка В. Создается путем углежжения древесины смеси мягких, твердых лесоматериалов, а также методом мягкого обжига.

Характеристика древесного угля

ПоказателиМарка угляМетод контроля
АБВ, ОКП 24 5571 0150
Высший сорт, ОКП 24 5571 01321 сорт, ОКП 24 5571 01331 сорт, ОКП 24 5571 01432 сорт, ОКП 24 5571 0144
Кажущаяся плотность, г/см3, не менее 0,37 0,37 Не нормируется ГОСТ 7657–94, п. 4.6
Зола, масс. %, не более 2,5 3,0 2,5 3,0 4,0 ГОСТ 7657–94, п. 4.7  и ГОСТ 12596–67
Нелетучий углерод,  масс. %, не менее 90 78 88 77 67 ГОСТ 7657–94, п. 4.8
Вода, масс. %, не более 6 6 6 6 6 ГОСТ 16399–70, разд. 2
Уголь с зернами в местах погрузки, масс. %,  не более:       ГОСТ 7657–94, п. 4.9
размером менее 25 мм 5 5 Не нормируется
размером менее 12 мм 5 5 7 7 7
Головни, масс. %, не более Отсутствие 2 Отсутствие 2 2 ГОСТ 7657–94, п. 4.10
Масса 1 дмугля, г, не менее 210 210 Не нормируется ГОСТ 7657–94, п. 4.11

Технология производства древесного угля

Производство древесного угля из различного сырья предполагает использование углевыжигательной печи ретортного типа. Углевыжигательные печи для выпуска древесного угля сжигают исходное сырье без доступа кислорода. Этот процесс называется пиролизом. Весь цикл производства древесного угля состоит из таких этапов:

  • сушка. Для того сырье кладут в углевыжигательный блок и подвергают действию дымовых газов в условиях температуры от 140 до 160°С. Длительность процесса зависит от уровня влажности сырья. Конечным продуктом является материал, высушенный до уровня влажности 4-5%
  • пиролиз. Вначале осуществляется эндотермический режим или сухая перегонка. При этом температура поднимается до 150-300°С. Из сырья удаляется вся вода, оно обугливается, становится бурого цвета. Когда показатель температуры достигает 300°С начинается процесс экзотермического пиролиза, который характеризуется ростом внутренней температуры без подачи тепла извне. Во время этого процесса температура поднимается до 400°С и бурая древесина становится древесным углем, в котором содержится углерода 65-75%
  • охлаждение. Вначале материал охлаждают до температуры, которая не приводит к самовозгоранию при контакте с кислородом. В конце процесса температура составляет 85°С, однако наилучшим вариантом является 40°С. Именно так выглядит производство древесного угля. Видео процесса представлено ниже.

Оборудование для создания угля

Изготовление древесного угля – довольно привлекательная бизнес — идея. Для старта не нужны серьезные инвестиции, а востребованность продукции дает возможность быстро отыскать потребителей. Для того, чтобы разместить требуемое оборудование достаточно 200 кв. м. Одна печь для производства древесного угля обслуживается бригадой из 2-4 операторов.

Устройства для выпуска древесного угля можно разделить на три категории: стационарные, передвижные, дополнительные.

Углевыжигательная печь или пиролизная бочка является главным оборудованием процесса производства древесного угля. Именно в этом устройстве осуществляется пиролиз древесины. Сегодня можно найти такие печи нескольких модификаций, функционируют они различными методами. Бывают стационарные и передвижные углевыжигательные печи. Однако конечные продукты всегда имеют одинаковые свойства и качество.

Углевыжигательные печи помимо изготовления, выполняют роль утилизатора, обеспечивая двойную выгоду. По этой причине передвижные печи можно применять прямо на лесозаготовительных участках для безотходного производства, а также на стройплощадках.

Стационарные печи применяют для реализации беспрерывного изготовления древесного угля, когда не нужно менять место расположения. Стационарные устройства в отличие от передвижных имеют большие габариты, широкий набор реализуемых задач и высокую производительность. В стационарных вариантах можно использовать различные виды топлива. А в передвижных — исключительно остатки производства древесины.

Главным типом углевыжигательного оборудования можно назвать печь, в которой не происходит контакта между древесиной и газами топочного вида в процессе пиролиза. В этом устройстве сырье располагается в отдельной камере, которая имеет отверстия, пропускающие теплый воздух.

Еще один вид углевыжигательной печи имеет вертикальные реторты, вследствие наличия которых процесс пиролиза на всех стадиях осуществляется более качественно. Однако у такого оборудования есть один существенный недостаток — высокий уровень выброса отработанных газов в атмосферу. По этой причине такая углевыжигательная печь нуждается в дополнительных очистных фильтрах.

Углевыжигательная печь для изготовления древесного угля создается из кирпича или металла. Металл необходимо изолировать термостойким материалом, чтобы предотвратить теплоотдачу. Камеры и реторты создаются из жаростойких металлов.

Главные составные части печи:

  • топочный блок. В нем сушится сырье
  • углевыжигательный блок. В нем происходит процесс пиролиза
  • основание. На него крепится топочный и углевыжигательный блок
  • пандус. По нему выгружается емкость с готовой продукцией.

Дровокол является вспомогательным оборудованием, которое применяется для заготовки дров. Существуют горизонтальные и вертикальные дровоколы. В горизонтальных устройствах бревно кладется в желоб и направляется на нож, или же нож двигается к бревну. В вертикальных устройствах нож опускается на бревно. Такие дровоколы отличаются более высоким КПД, потому что бревно не подвергается трению.

Кроме этого к дополнительному оборудованию можно отнести:

  • автоматическую линию фасовки древесного угля. Она выполняет задачу автоматизации и окончания процедуры изготовления древесного угля. Линия включает приемный бункер с сеткой, предотвращающей попадание головней, вибролоток, ковшовый транспортер и накопительный бункер с датчиком объема. Древесный уголь, постепенно продвигаясь по узлам линии фасовки, приобретает конечный внешний вид
  • дозатор весовой. Этот аппарата в автоматическом режиме осуществляет распределение заданной массы крупнокусковых углей в мешки. Он дает возможность фасовать древесный уголь в виде конечного продукта
  • сепаратор выполняет роль распределителя угольной продукции по заданным габаритам для разных нужд и ценовых категорий.

Стоит отметить, что оснащение, которое предназначено для изготовления древесного угля, не содержит вентиляторов и нагнетателей газа, вследствие чего наблюдается существенная экономия электроэнергии. Себестоимость изготовления уменьшается, а прибыль растет.

Качественно произведенный древесный уголь имеет структуру древесины, различимы годовые кольца на торце бруска. Если постучать по древесному углю получается звонкий звук. Он черного блестящего цвета, должен иметь минимальное число трещин. Наилучший уголь получается из березы и дуба, потому что имеет наиболее длительный период горения и стабильный жар.

wood-prom.ru

Печи для производства древесного угля

Технология изготовления древесного угля известна человечеству много веков. Еще в древности люди заметили, что уголь намного эффективней, чем дрова. Сначала угольки собирали в местах лесных пожарищ, потом стали делать древесный уголь самостоятельно. Для этого выкапывали яму в земле, складывали туда бревна, присыпали землей, а поверх разводили огонь, который поддерживали долгое время. Через несколько дней в яме образовывались угли. Секрет заключается в том, что при недостатке кислорода древесина не сгорает, а превращается в уголь – процесс пиролиза. Этот способ взяли на вооружение современные производители углевыжигательных печей. Они усовершенствовали процесс, так чтобы добиться повышения выхода готовой продукции и сделать углежжение безосным для окружающей среды и людей. Печи для производства древесного угля бывают разных модификаций, малогабаритные бытовые и большие углевыжигательные печи и комплексы, состоящие из одной, двух или трех камер.

Более подробно ознакомиться со всеми комплектациями и характеристиками печей углежжения: Углевыжигательные печи

Древесный уголь производят в печах под действием высокой температуры без доступа кислорода в результате пиролиза древесины. древесный уголь – это горючее, твердое пористое (до 80%) вещество черного цвета, с характерным синеватым блеском. В зависимости от плотности достаточно хрупкий, может ломаться и крошиться при механических воздействиях.

Бытовые печи для производства древесного угля

Небольшие недорогие печи для производства древесного угля можно использовать в частном хозяйстве, установить в огороде или во дворе частного дома. Небольшие затраты на оборудование позволят получать качественный древесный уголь, который можно использовать для приготовления шашлыка и блюд на углях, а также продавать соседям. Небольшие партии угля позволят обеспечить себя высокоэффективным топливом. В некоторых хозяйствах углем топят камины, что намного выгодней, чем топить дровами. Древесный уголь дает устойчивый жар, не искрит, обеспечивает тепло в доме. Еще уголь в частном хозяйстве можно использовать для кузнечной ковки. Если есть горн и наковальня, то уголь собственного производства, изготовленный в углевыжигательной печи, с лихвой обеспечит потребности небольшой мастерской. Малогабаритные печи для угля занимают мало места, они оборудованы системой дожига пиролизных газов, поэтому не выделяют в атмосферу дым и вредные примеси. Процесс работы печки прост и понятен. Этому легко научиться.

В составе древесного угля присутствуют минеральные примеси, такие как оксиды и карбонаты кальция, калия, марганца, натрия, железа, алюминия и др., а также кислород и водород. Наилучшими показателями по прочности и плотности обладают угли из твердолиственных пород деревьев: дуб и береза.

Промышленные печи для производства древесного угля

Если есть возможность организовать крупное предприятие по производству древесного угля, то можно приобрести крупногабаритную углевыжигательную печь или углевыжигательный комплекс. Углевыжигательные печи могут быть с одной или двумя камерами. Источник тепла газогенераторный котел, который обеспечивает равномерный нагрев печной камеры. Камера герметична, есть модели печей для угля с разным объемом камер. Чем больше объем камеры, тем больше требуется сырья для загрузки, тем больше будет выход готовой продукции. Такие печи также имеют систему дожига пиролизных газов, поэтому безопасны для окружающей среды. Принцип работы промышленный печей для производства древесного угля не отличается, от бытовых печей. Весь набор операций будет идентичен. Сначала в камеру загружают сырье. Лучше использовать дрова из березы, так как березовый уголь считается самым ценным. Дальше печь топят. Тепло высушивает древесину, после чего в условиях недостатка кислорода начинается процесс пиролиза. Пиролизные газы отводятся в топку, где дожигаются, что позволяет экономить на топливе. Потом печь остывает и можно выгружать готовый уголь.

Свежеприготовленный древесный уголь в объемах более 100 дм3 при обычных условиях склонен к самовозгоранию. До отправки потребителю древесный уголь должен быть стабилизирован для предотвращения самовозгорания. Древесный уголь необходимо предохранять от взаимодействия с сильными окислителями, не допускается скопления угольное пыли.

Трехкамерные углевыжигательные комплексы

Трехкамерные углевыжигательные комплексы позволяют организовать непрерывный процесс производства древесного угля. Это поможет повысить выход готовой продукции и избежать длительных простоев в работе. Три камеры работают от одного источника тепла. Пока в одной камере происходит сушка древесины, в другой идет пиролиз, а в третьей уголь остывает. Сначала необходимо загрузить сырье в три камеры. Источник тепла дает жар, который регулируется задвижками. Сначала тепло идет в одну камеру, где осуществляется сушка древесины, потом, когда в ней начнется пиролиз, с помощью задвижки основной жар уходит в другую камеру, где снова запускается процесс сушки древесины. В это время в первой камере получается уголь и ее можно оставить остывать, а жар с помощью задвижки перенести на третью камеру, где снова начнется процесс сушки.  Беспрерывный процесс производства угля позволяет получать готовую продукцию с каждой камеры в разное время и повысить производительность оборудования в три раза. Если необходимо снизить выход готовой продукции, то можно использовать только одну камеру или две.

При работе с древесным углем должны соблюдать правила безопасности для предприятий лесохимической промышленности. В случае возгорания древесный уголь следует тушить водой или пеной. Упаковка, маркировка, транспортировка и хранение древесного угля регламентирует ГОСТ 28670.

Ретортные печи для производства древесного угля

Ретортные печи для производства древесного угля стоят дороже, чем обычные печи, но работать с ними легче. Главное их отличие в том, что печные камеры оснащены сменными ретортами и механизмом передвижения реторт (рельсами). В этом случае загрузка сырья осуществляется в реторту, это что-то вроде съемного контейнера, который можно вкатить и выкатить из печной камеры. Сменные реторты позволяют подготовить сырье до того, как надо будет выгружать готовую продукцию, а в момент, когда начнется разгрузка печи, реторту просто выкатывают, а на ее место помещают другую. Это очень удобно. Температура в печи для угля поддерживается постоянная от одного источника тепла, процесс пиролиза независим для каждой камеры. Нагрев сырья осуществляется стенки реторт без доступа кислорода. Ретортные печи для производства угля позволяют выполнять работу не только в ручном режиме, но автоматизировать процесс. Ретортные печи для производства древесного угля целесообразно использовать на крупных производствах, где работают с большими объемами продукции.


www.bmpa.ru

Как сделать древесный уголь своими руками: способы изготовления

Каменный уголь, который добывают в шахтах – это тоже древесный, только сформировавшийся в течение миллионов лет. До того, как промышленность снабдила человечество каменным углём, повсеместно использовался только древесный.

На нём держалась первая чёрная металлургия, им растапливали самовары и каждый кузнец знал, как сделать древесный уголь своими руками. Технология проста и интересна.

Где применяется

Без древесного угля и сегодня не обходятся некоторые сферы производства.

Его используют, например, для изготовления:
  • электродов;
  • стекла и хрустальных изделий;
  • некоторых красок;
  • пороха;
  • ряда пластмасс;
  • фильтров;
  • для шлифовки деталей;
  • в качестве изоляционного материала…

Кроме того, это таблетки активированного угля, удобрение и добавка к корму скота. А из смол, выделяющихся параллельно, делают канифоль, уксусную кислоту, скипидар, растворители и метиловый спирт.

Среди обычных граждан, этот вид топлива получил распространение в основном в трёх областях:

  • Кузнецы всё так же его ценят (можно получить сталь лучшего качества).
  • Экологически чистый способ отопить баню, дачу, разжечь камин.
  • На пикниках, для грилей, мангалов и костров.

Вкус еды, приготовленной на костре, напрямую зависит от качества топлива. Древесный уголь в этом отношении идеален!

Преимущества

Если говорить о приготовлении пищи, то при высокой температуре, жар древесного угля ровный, без дыма и открытого пламени. Не подвержен самовозгоранию.

Но это ещё не всё:

  • От него нет угарного газа (безопаснее использовать в закрытых помещениях).
  • Разгорится порция угля быстрее дров и будет гореть дольше.
  • В атмосферу не попадает сера и фосфор.
  • Очень мало золы, после прогорания порции топлива.
  • Занимает мало места.
  • Теплоотдача с килограмма – 31 тыс. кДж.
  • Если каменный уголь можно только купить, то древесный же реально получить из обычных веток.

Для изготовления древесного угля подойдут сучья, корни, валежник – то, что обычно становится отходами производства. Это не является расточительством лесных ресурсов.

Самостоятельное изготовление

В магазинах продаются пакеты с готовым углём, но стоят они не дёшево. Самостоятельно можно изготовить достаточно большой объём топлива, минимизировав расходы.

Лучше всего подойдёт древесина твёрдых пород (получится уголь марки А):

  • Берёза – даёт сильный жар и быструю теплоотдачу.
  • Дуб – равномерный жар и долгий процесс горения.
  • А также – бук, граб, вяз.

Хвойные породы + древесина из первого списка (марка Б):

  • сосна;
  • пихта;
  • ель и др…

Марка В – мягкие породы:

  • тополь;
  • осина;
  • ольха;
  • ива;
  • липа и т. д…

Рассмотрим два «кустарных» способа производства.

При постройке собственного дома мы сами можем планировать расположение помещений, но есть и некоторые нормы, которые должны выполняться согласно санитарным и строительным требованиям. Требования к котельной в частном доме должны выполняться неукоснительно, ведь от этого зависит безопасность жильцов. Какие нормы предполагает СНИП для котельной, читайте в статье.

Пошаговую инструкцию по изготовлению печи с теплообменником вы найдете тут.

А вы знали, что тепловые насосы применяются не только в холодильных системах и кондиционерах, но и для обогрева помещения? Здесь http://microklimat.pro/otopitelnoe-oborudovanie/otopitelnye-pribory/teplovoj-nasos-dlya-otopleniya-doma.html вы узнаете, как их правильно применять и как устроить систему обогрева с тепловым насосом.

В бочке

Требования к ёмкости:

  • Размеры бочки будут зависеть от имеющегося количества сырья.
  • Стенки обязательно должны быть толстыми.
  • Бочку из-под нефтепродуктов нужно предварительно выжечь.
  • Ёмкости из-под химикатов использовать не желательно.
  • Должна быть крышка из негорючих материалов, плотно подходящая к бочке.

Последовательность работ:

  1. В крышке делаются несколько небольших отверстий для выхода газов, но так, чтобы их можно было закрыть.
  2. На листе металла из нескольких кирпичей складывается мини-печка.
  3. Бочка водружается на кирпичи.
  4. Она до верха наполняется древесным сырьём и накрывается крышкой.
  5. Под ёмкостью, в кирпичах разводится костёр.
  6. Когда бочка хорошо разогреется, из дров начнёт выходить газ.
  7. Процесс пережигания идёт всё время, пока выходит газ и немного после этого – в целом около 2-3 часов.
  8. Теперь костёр тушится, а отверстия в крышке закрываются.
  9. На сутки-двое бочка оставляется в покое.

Метод удобен, обходится дёшево, но контролировать процесс сложно. На первых порах можно пережечь или не дожечь уголь. Следующий способ «в яме», более открыт, а значит, риск ошибок меньше.

В яме

В лесу выбирается открытое место, где поблизости много веток и сучьев.

Габариты ямы, которую нужно подготовить:

  • Форма цилиндра, стенки вертикальные.
  • Диаметр около 80 см.
  • Глубина 50 см.
  • Дно – тщательно утрамбовано.

Эта небольшая яма даст около 2 мешков угля. На практике её размеры будут зависеть от количества топлива, которое нужно получить.

Дальнейшая инструкция:

  1. Заготавливается заранее основное сырьё – ветки, полешки и т.д. очищаются от коры и напиливаются по 30 см. длиной и не более 7 см толщиной.
  2. Береста, сухие веточки и шишки помогут развести на дне ямы небольшой костёр.
  3. Дальше в огонь подбрасывается всё больше сухих дров, чтобы всё дно стало большим костром.
  4. Постепенно закидывается основное сырьё (плотно друг к другу, но так, чтобы они разгорались).
  5. Примерно через три часа, когда яма будет полна углей, засыпается слой листьев, или зелёной травы.
  6. Следующий слой – земли.
  7. Поверхность трамбуется.
  8. Яма оставляется на 2 суток – за это время уголь остынет.
  9. Через 2 дня снимается слой земли, уголь выгребается лопатой и просеивается.

Хорошо, если в начале работ, верхний слой почвы аккуратно сняли. Теперь яму можно засыпать, а плодородный слой вернуть на место.

Печи для производства древесного угля своими руками

Есть специальные печки для сжигания древесного сырья без доступа кислорода. В таких ретортных печах процесс углевыжигания идёт в несколько шагов:

  1. Сырьё плотно укладывают в реторты, которые устанавливаются в сушильный отдел.
  2. Затем перемещаются в пиролизный отсек.
  3. В топке разводится огонь и когда t достигает определённых показателей, начинается пиролиз (выделяющийся в процессе газ, дожигается вновь).
  4. После окончания пиролиза, одна реторта извлекается остывать, а на её место ставится новая, из сушильного отсека. Поэтому в печи производство не останавливается.
  5. Последний этап – выгрузка и фасовка готового древесного угля.

В печи нет энергозависимых блоков (вентиляторов, дымососов и т. д). Электричество нужно только для освещения помещений и, возможно, для измельчения сырья.

Заключение. Как бизнес, производство древесного угля может быть и хлопотным и трудоёмким. Но сделать для предстоящего отдыха немного угля собственноручно может быть приятным занятием, посильным каждому.

Газогенераторы раньше применялись не только для автомобилей, но и для домашних нужд. Сейчас данная технология возрождается, ведь энергия от древесины более экологична, а использовать можно и производственные отходы в виде опилок и щепок. В теме рассмотрим, как изготовить газогенератор своими руками: пошаговая инструкция и монтаж оборудования.

Что из себя представляет система отопления ленинградка, вы узнаете в этой статье.

Видео на тему


microklimat.pro

Печи углевыжигательные для производства древесного угля. Углевыжигательная печь своими руками

Бизнес 14 января 2016

Древесный уголь – один из самых древних видов топлива. Он используется не только для приготовления пищи и обогрева дома. Он применяется в химической и металлургической промышленности, в животноводстве и строительстве, медицине и фармакологии. Сегодня основная часть древесного угля изготавливается на мелких предприятиях. Производство древесного угля и его продажа – прибыльный бизнес в районах, где растут леса, и организовать его можно даже на собственном загородном участке.

Процесс углежжения

В качестве древесного сырья используются не только дрова различных пород дерева, но и отходы деревообрабатывающего или мебельного производства: сучки, пеньки, опилки. В болотистых местностях используется торф.

Древесина в процессе обугливания проходит три стадии: предварительную сушку, термическое разложение и охлаждение.

Первоначальная сушка и нагрев сырья в камере происходит за счет тепла, подаваемого извне. Собственный процесс выделения тепла (химическая экзотермическая реакция) начинается, когда температура древесины достигает 280°C. Дальше подвод тепла уже не нужен.

Готовый уголь после выжига охлаждается до температуры, при которой невозможно самовозгорание угля, то есть ниже 40°C.

В течение первых суток в смеси дымовых газов и продуктов обугливания еще много паров воды, которые выделяются в процессе сушки. Потом смесь становится суше и ее можно использовать как дополнительное топливо в той же печи или, что более эффективно, в рядом стоящей.

Оборудование для выжигания угля

Для производства древесного угля используют печи углевыжигательные различной мощности. Получается такой уголь в процессе пиролиза, то есть древесина прожигается без доступа кислорода.

Углевыжигательные печи для производства древесного угля выпускаются стационарные и мобильные.

Стационарное оборудование используется достаточно крупными производителями для непрерывного процесса пиролиза больших объемов древесины.

Большие печи намного производительней мобильных, в них можно использовать несколько видов топлива, но к ним предъявляются высокие требования по экологической безопасности.

Мобильные печи малопроизводительны, имеют небольшие размеры, и используются либо на местах, где есть сырье, например, на лесозаготовительных участках, либо там, где нужен конечный продукт, например, на строительных площадках.

В мобильных печах топливом служат те же отходы древесины, из которых уголь и производят.

Если печь работает на отходах, то выгода получается двойная, и уголь производится без дополнительных затрат на топливо, и перерабатываются отходы, которые все равно пришлось бы утилизировать, затратив на это средства и время. Такой вид производства древесного угля самый дешевый.

Видео по теме

Углевыжигательное оборудование непрерывного действия

Отдельную группу составляют печи углевыжигательные, в которых дымовые газы от сгорающего топлива попадают в камеру, проходят через древесину, присоединяют к себе пары и газы, являющиеся продуктами сушки и обугливания древесного сырья, и выходят наружу. В них процесс пиролиза проходит наиболее равномерно, поскольку древесина непосредственно контактирует с теплоносителем, подающимся снизу. Но в пирогазах содержатся в большой концентрации химические соединения, которые являются продуктами разложения древесины, поэтому нужно устанавливать дополнительное оборудование для полезного использования или сжигания побочных продуктов пиролиза.

Так работают непрерывно действующие вертикальные реторты, в камере которых сушится древесина вверху, пиролиз проходит в среднем слое, прокалка угля и его остывание – в самом низу.

Непрерывно работают и печи углевыжигательные со сменными контейнерами или ретортами. Принцип действия таких установок состоит в том, что каждая последующая партия сырья нагревается до необходимой температуры за счет экзотермической реакции в предыдущей.

При этом процесс образования угля происходит в каждой реторте независимо от остальных, а печь, в топку которой отводятся пиролизные газы, располагается отдельно от сменных камер.

Реторты и камеры для пиролиза изготавливаются из металла с теплоизоляцией.

Углевыжигательное оборудование периодического цикла

Простейшей конструкцией углевыжигательной печи является обычная двухсотлитровая металлическая бочка, в которую укладывается и поджигается древесина. Дополнительное тепло не подводится, а парогазы выводятся через специальное небольшое отверстие. Производство низкокачественного угля, причем выход продукции меньше пятнадцати процентов, грязное, но практически беззатратное.

Существуют сегодня конструкции углевыжигательных печей, в которых нагреваются теплоносителем стенки камеры, от которых тепло передается к дровам в ней. Это, как правило, углевыжигательные печи периодического цикла, где через определенные промежутки времени происходит весь процесс выжигания угля: дрова загружаются, переугливаются, готовый уголь выгружается, опять загружаются дрова, и так далее.

В аппаратах смешанного действия периодически производится загрузка древесины и выгрузка готового угля, но какая-то часть древесины все время находится в процессе пиролиза.

Печи могут выполняться тоже из металла или кирпича.

Трехкамерная углевыжигательная печь

Парогазовая смесь, которая отводится из пиролизной камеры, при остывании конденсируется. Пиролизная жидкость (жижка) и неконденсируемые газы, поскольку широкого применения пока не находят, используются как дополнительное топливо в топочной камере. Вывод побочных продуктов для дожигания предусматривается конструкцией печи. Эффект такой конструкции не только в экономии топлива, но и в защите окружающей среды.

Трехкамерные печи углевыжигательные обеспечивают непрерывный цикл производства угля. В каждой камере проходит отдельно один из этапов цикла, причем начальная сушка сырья происходит за счет тепла, которое получается при горении пиролизных газов. Кроме экономии топлива, такие печи имеют массу других преимуществ. Поскольку загрузка древесины и выгрузка готового угля происходят в разное время, то обслуживающий персонал загружен более равномерно. Стоимость трехкамерной печи ниже, чем однокамерной такого же объема, а эффективность и срок службы выше за счет распределения нагрузки.

Такое оборудование рассчитано на длительную эксплуатацию в крупных производствах, а если его укомплектовать газогенераторным котлом, то в качестве топлива можно использовать опилки и стружку.

Однокамерная углевыжигательная печь

Древесный уголь в небольших количествах (до 8 тонн в месяц) можно производить в однокамерной печи. Полный цикл производства зависит от модели аппарата и может занимать 1-3 дня.

Такая печь может использоваться в частном хозяйстве, в предприятиях общественного питания, с целью утилизации отходов производства и некондиционной продукции на небольших деревообрабатывающих предприятиях.

Принцип производства в них и крупногабаритных промышленных печах не отличается. Однокамерные печи обычно меньших размеров, загружается сырья в них тоже меньше, но и места занимают меньше, их легко при необходимости перевозить.

За рубежом давно существует производство углевыжигательных печей для домашнего использования. Блюда на гриле или барбекю готовятся на экологически чистом древесном угле.

Характеристики и конструкция углевыжигательной печи

Производители углевыжигательных печей, как зарубежные, так и отечественные, в качестве первой характеристики указывают рабочий объем одной камеры и общее количество камер в печи. Потом обычно указывается объем дров с заданными размерами и влажностью, который можно в печь единовременно загрузить. Этот показатель важен для соблюдения следующего параметра – продолжительности в часах основного рабочего цикла.

Чтобы определить эффективность работы конкретной модели, задаются два параметра для древесины одной породы – расчетное количество загружаемых в пиролизную камеру дров и выход из них угля.

Последними указываются габаритные размеры печи и ее масса. Если устройство не предполагается перевозить, эти данные могут не играть особой роли, а вот при транспортировке могут стать определяющими.

Как правило, бытовая однокамерная печь представляет собой уложенную с небольшим уклоном или установленную на опоры металлическую бочку со встроенной в нижней части топкой.

Сама топка, корпус печи, короб трубы и дверца люка выполнены из стали толщиной не менее 3 мм, а наружная обшивка – 1 мм.

Двухсторонние сварные швы, которыми соединяются обечайки корпуса, усиливаются бандажами, которые выполняются из трубы прямоугольного сечения, придают жесткость конструкции и дополнительную прочность, если в емкости вдруг возрастет давление.

Для снижения теплопотерь между корпусом камеры и наружной обшивкой прокладывается термоизоляционный материал. Эта мера повышает КПД печи. Стенки топки изнутри выкладываются огнеупорным кирпичом.

Устройства для дожига продуктов обугливания может поставляться отдельно.

Углевыжигательная печь своими руками

Бочка на подставке — простейшая конструкция, но для большей эффективности и пожарной безопасности бочку нужно устанавливать на негорючее основание или закапывать в яму.

Из кирпича или металла можно самостоятельно изготавливать углевыжигательные печи. Чертеж можно найти в интернете, как, впрочем, и достаточно подробные описания. Правда, при этом нужно понимать, что качество самодельной печи и конечного продукта значительно ниже, да и больших объемов угля не будет.

На дачном участке можно сделать угольную яму, а можно из бочек соорудить углевыжигательную печь. Для этого нужно выкопать яму такого диаметра, чтобы в нее поместилась бочка, которую нужно еще обложить кирпичом, в дне бочки прорезать отверстие диаметром приблизительно 100 мм и поставить ее в яму отверстием вниз.

Затем нужно обложить бочку кирпичами, щели вверху закрыть каким-нибудь несгораемым материалом, минеральной ватой утеплить верхнее днище. Вот и все, можно получать свой уголь для камина и мангала.

Конструкция из двух бочек более эффективна и надежна. Емкость, которая по объему в два раза меньше, ставят в большую, заполняют ее дровами и плотно закрывают крышкой, а в пространство между стенками засыпают мелкофракционные отходы древесины и поджигают их, затем большую бочку тоже закрывают крышкой, в которую вставлена труба. Но обе эти печи пригодны для использования только вне помещений и достаточно далеко от них.

Источник: fb.ru

Query failed: connection to localhost:9312 failed (errno=111, msg=Connection refused).

monateka.com

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
