технология и когда делать засыпку

При устройстве фундамента любого типа возникает вопрос утилизации грунта, который был извлечен из траншеи либо котлована. Обратная засыпка пазух фундамента почти полностью решает проблему утилизации, к тому же такая подсыпка довольно хорошо оптимизирует теплостойкость цоколя.

Нужно учесть, что обе задачи достигаются исключительно при соблюдении некоторых технологических требований, регламентирующих сам процесс обратной засыпки грунта. Далее более подробно будут освещены технологические процессы засыпки фундамента как извлеченным, так и привозным грунтом.

Содержание статьи

Когда делать

Приступать к подсыпке грунта в цокольную полость или траншею можно только после завершения отвердения тела фундамента и окончания работ по обустройству цокольной части здания. С выполнением данной операции торопиться вовсе не стоит, так как до полного застывания фундамента не следует нагружать его, чего нельзя избежать при выполнении подсыпки. К тому же цокольную часть здания легче обустраивать на не засыпанном фундаменте.

В общем случае, к засыпке фундамента можно приступать по истечении 20-25 дней после завершения работ по заливке основания. Этого времени вполне достаточно для превращения раствора в цементный монолит, который наберет около 75-85% расчетной прочности.

Для обратной засыпки можно использовать грунт, который был извлечен из траншеи (котлована) при устройстве фундамента. От использования песчаных либо песчано-гравиевых смесей лучше всего воздержаться. Прежде всего, это экономически невыгодно, к тому же по утверждению СНиПов, применяемый для засыпки материал по своей структуре и влажности должен быть сходен с почвой строительной площадки.

Очевидно, что использование для подсыпки извлеченного грунта является экономически выгодным, так как отсутствуют расходы на его утилизацию. К тому же такой способ дает возможность располагать извлеченный грунт в непосредственной близости от строительной площадки. Если при снятии грунта верхний слой складировать отдельно, то его вполне можно использовать в качестве плодородного слоя почвы для последующего ландшафтного дизайна.

Технология

Подсыпка песчаной смеси или грунта выполняется достаточно легко. Для этого смесь либо почву следует поместить в пазухи между стенками котлована и фундамента. Однако в данном процессе существуют свои тонкости, превращающие примитивный с первого взгляда процесс в достаточно сложную технологическую операцию.

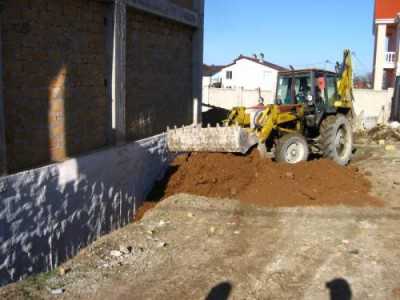

В реальной жизни обратная засыпка пазух фундамента грунтом либо песчаной смесью выглядит так:

  • Изначально определяют влажность почвы путем проведения лабораторных исследований. Очевидно, что для подсыпки не годится ни мокрая, схожая с грязью почва, ни слишком пересушенный грунт. Оптимально для пучинистых грунтов уровень влажности должен находиться в пределах 12-15%. Влажность тяжелых грунтов может достигать 20%.
  • На следующем этапе приводят влажность грунта в соответствие, для чего его либо увлажняют, либо просушивают. При этом нужно учесть, что для увлажнения следует применять не воду, а цементное молочко, представляющее легкий раствор цемента в воде. При этом молочко можно приготовить своими силами. Для этого потребуется поместить в емкость с водой несколько горстей сухого цемента и размешать. Раствор считается готовым, когда он поменяет свой цвет и станет молочно-белым.
  • Следующим шагом станет подсыпка периметра основания с заполнением пазух между стенками фундамента и траншеи. Процесс должен выполняться одновременно изнутри и снаружи короба основания. Работа производится поэтапно – сначала засыпается дно котлована землей или песком с обеих сторон. Толщина слоя должна составлять 0,3-0,5 м, при этом каждый из слоев поле укладки следует увлажнить цементным молочком и уплотнить. Следует учесть, что использование плодородного слоя почвы применять для подсыпки фундамента недопустимо, так как в ней может содержаться большой объем органики, которая при разложении может дать усадку.
  • После окончания подсыпки можно приступать к выполнению работ по заполнению цоколя. Если в цокольной части здания планируется устройство подвала, то подсыпка цоколя не требуется. В противном случае внутренние пазухи нужно частично или полностью заполнить. Глубина внутренней подсыпки определяется типом ростверка либо фундамента. Так при ленточном фундаменте обратную засыпку нужно производить до уровня продухов или до уровня цокольного перекрытия при балочном ростверке или ростверке-стяжке соответственно. Свайные фундаменты высотой 0,5 – 0,8 м нужно засыпать полностью. Если свайный фундамент имеет боле высокий цоколь, то подсыпку следует устраивать в виде отвала, с обеспечением уклона к наружной стене основания. Данный вариант подходит и для столбчатого типа фундамента.

Завершая обзор технологии нужно обратить внимание на то, засыпку слишком габаритных котлованов нужно выполнять с использованием специальной техники в виде грейдеров, бульдозеров, экскаваторов. Засыпку фундамента с небольшим заглублением можно выполнить своими силами вручную, пригласив в помощь пару-тройку работников.

При выполнении как ручной, так и механической засыпки внимание следует концентрировать не только на самом перемещении смеси или грунта, а обращать внимание на тщательность уплотнения каждого из засыпанных слоев. От этой операции зависит восстановление природной плотности грунта, а значит, и предотвращение нежелательных просадок засыпки.

Поверх уложенной засыпки нужно устроить отмостку, залитую по всему периметру фундамента на предварительно устроенной влагостойкой подложке. Данный элемент играет важную защитную функцию, предохраняя засыпку и фундамент от нежелательной влаги.

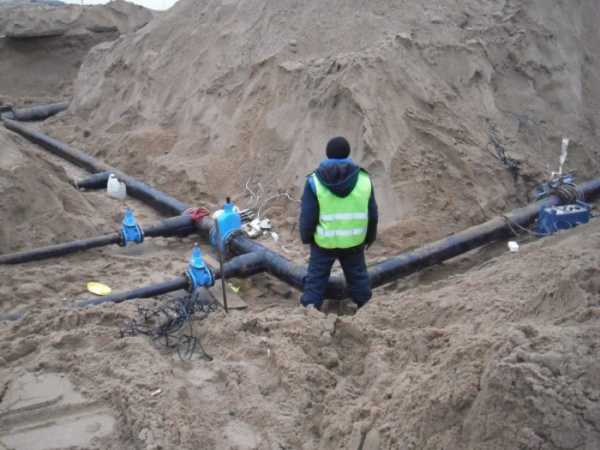

Засыпка траншей инженерных коммуникаций

В обратной засыпке нуждаются не только котлованы фундамента, но и траншеи, прокопанные для инженерных коммуникаций. В данном случае обратная подсыпка грунта производится следующим образом:

  • На дно подготовленной траншеи еще до укладки трубопровода следует поместить слой щебня толщиной 0,1-0,15 м, поверх которого должна быть устроена песчаная подушка толщиной 0,3-0,4 м. При этом в предварительно обозначенных местах поверх щебня нужно залить плиты толщиной 0,2 м, предназначенные для устройства фундаментов смотровых колодцев трубопровода.
  • Следующим шагом станет монтаж самого трубопровода непосредственно на песчаной подушке. При этом элементы запорно-регулирующей арматуры должны быть расположены строго над плитами.

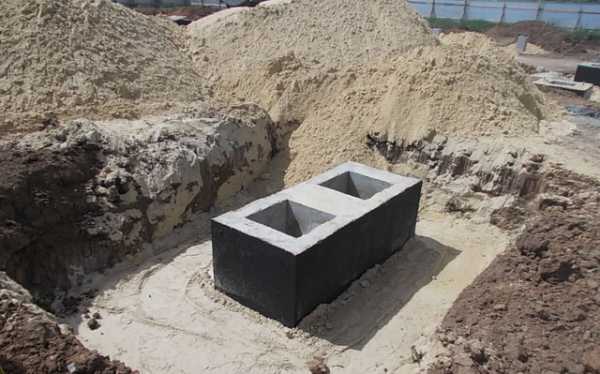

  • Далее выстраиваются шахты колодцев, для их устройства можно использовать бетонные кольца либо красный кирпич.
  • По окончании устройства колодцев следует проверить работу трубопровода, после чего можно начинать засыпку траншеи. Для этого на сам трубопровод следует уложить песчаный слой толщиной 0,3-0,4 м и тщательно уплотнить его, не прибегая к помощи спецтехники. После чего можно приступать к засыпке грунта, предварительно удалив из него органическую составляющую. Толщина слоев должна составлять 0,5-0,7 м, каждый из слоев после укладки требует трамбовки.

В завершении работ поверх уложенного грунта следует уложить небольшой холм высотой 0,15-0,2 м, который пропадет уже в будущем году, после того, как земля пропитается влагой и уплотнится до своего естественного состояния.

stroimsvoidom.com

Обратная засыпка пазух фундамента | Советы Хозяевам.РФ

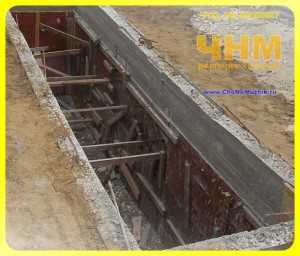

Технология строительных работ построена таким образом, что после устройства котлованов (или траншей) под фундаменты и устройства последних, между границами котлована и краями конструкций остаётся некоторое пространство. Разумеется, здание не может эксплуатироваться с ямами по всему периметру, а значит, требуется обратная засыпка пазух фундамента, именно так называют строители это пустое пространство.

Содержание
1. Зачем говорить об обратной засыпке фундамента.
2. Как правильно делать обратную засыпку фундамента.

3. В заключении об обратной засыпке фундаментов.

Зачем говорить об обратной засыпке фундамента

С виду ситуация представляется проще некуда: ну, подумаешь, как выкопали, так и засыплем обратно! На деле, при разработке грунта он утрачивает свою естественную структуру: разрыхляется, в процессе хранения неизбежно насыщается водой, либо наоборот, пересыхает. Кроме того, бо́льшая часть грунта (а иногда, и весь), как правило вывозится и для засыпки, когда до неё доходит дело, грунт приходится завозить.

Чревата же обратная засыпка фундамента с нарушением требований СНиП двумя основными неприятностями:

просадкой почвы а, следовательно, разрушением отмостки и (или) других элементов благоустройства;
плохой гидроизоляцией фундаментов.

Как правильно делать обратную засыпку фундамента

Для решения этих проблем, обратная засыпка фундамента выполняется глиной, что значительно повышает гидрозащиту массива фундамента, во-первых. Во-вторых, засыпка выполняется с одновременной трамбовкой, в процессе чего грунт уплотняется до естественной плотности. Уплотнение повышает и водостойкость обратной засыпки, снижая её способность насыщаться водой.

Грунт для обратной засыпки необходимо использовать сухой, однородный, без камней и других твердых включений, могущих повредить слой битумной гидроизоляции стен фундамента. Уплотнение грунта осуществляется послойно, ручными или механическими трамбовками. Толщина уплотняемого слоя зависит от требований к показателям плотности. Как правило, грунт укладывают слоями 20-30 см. Уложенный слой трамбуют до того момента, когда он перестаёт заметно подаваться под пятой трамбовки, после чего засыпают новую порцию грунта.

Отдельно стоящие, столбчатые фундаменты менее требовательны к качеству грунта, но и для них, и в любом другом случае, обратная засыпка пазух фундамента выполняется с уплотнением.

Чистую глину применяют далеко не всегда, гораздо чаще используют суглинки, но ни в коем случае не применяют чернозёмы, грунты с высоким содержанием органики (торфяники), грунты с высоким содержанием пылевидных частиц.

В некоторых случаях обратная засыпка фундамента выполняется не глиной, а так называемыми «несжимаемыми» грунтами (песок, щебень). Для уплотнения такой засыпки так же применяют трамбовку. Песок там, где это допустимо, уплотняют, проливая его водой. Такой тип обратной засыпки оправдан при устройстве фундаментов под оборудование, в том числе и устраиваемых внутри существующих зданий. При значительных объёмах, даже если подобное допускает технология, применение довольно таки дорогих песка и щебня бывает редко оправдано экономически.

В заключении об обратной засыпке фундаментов

Вот в основном и всё, что можно сказать об обратной засыпке. Добавим, что, несмотря на достаточно несложные операции по её устройству, как и везде в строительных работах, следует придерживаться правил техники безопасности. Если пазухи имеют значительную глубину, следует позаботиться об укреплении грунтовых стен, чтобы не допустить их обрушения в процессе работ.

Операции выполняют только исправным инструментом. Что касается средств индивидуальной защиты, требуются лишь прочные рукавицы или перчатки.

Как обычно, ждём Ваших комментариев, задавайте вопросы!

Задавайте вопросы в комментариях ниже либо по почте. Подписывайтесь на новостную рассылку. Успехов вам, и добра вашей семье!

chonemuzhik.ru

Обратная засыпка фундамента: особенности технологии

Так называемая обратная засыпка фундамента — это процесс закладки в траншею или котлован грунта, который предварительно был вынут оттуда для заливки фундамента и возведения строения.

Обратную засыпку грунта нужно производить после полного застывания бетона фундамента и цокольного этажа — когда оба элемента этой конструкции без ущерба для себя смогут нести любые нагрузки.

Процесс этот, как правило, происходит после устройства фундамента и цокольного этажа, но не сразу же после этого. Производится засыпка не раньше того момента, как оба элемента этой конструкции без ущерба для себя могут нести любые нагрузки, то есть после полного застывания бетона. При условии солнечной погоды и высоких температур на это требуется не менее 2 недель, а чаще всего 3-5 недель.

Нередко этим правилом пренебрегают, так как боковое давление практически неощутимо, но оно тем не менее очень опасно для фундамента. Поэтому засыпка производится только после полного застывания бетона и возведения цоколя.

Обратная засыпка ни в коем случае не должна производиться песком или любым другим материалом, который по качеству уступает первоначальному грунту.

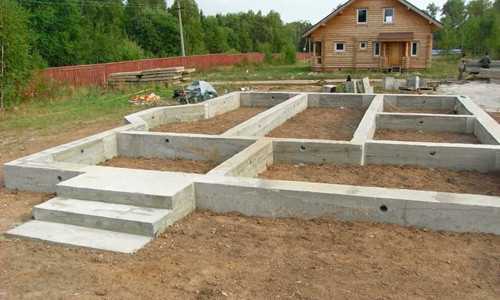

Обратная засыпка для ленточного фундамента из различных материалов.

Если засыпка все же производится песком, коэффициент его уплотнения должен стремиться к коэффициенту уплотнения грунта в его естественном состоянии.

Когда производится подобная засыпка фундамента, нужно установить плотность грунта с помощью экспериментальных данных. Наилучшая плотность и влажность для уплотнения составляет примерно 0,95. Для установления плотности и влажности в каждом конкретном районе можно обратиться к данным геодезических служб, которые проводили на участке работы ранее.

Процесс уплотнения проводится, если естественная влажность грунта является оптимальной. Если это не соответствует действительности, любой грунт необходимо сначала увлажнить и только после этого трамбовать. Для определения оптимальной влажности грунта берутся следующие показатели:

  • влажность для пылеватых песков, легких песчаных супесей крупной фракции находится в диапазоне от 8 до 12%, этот коэффициент оптимален, а переувлажнением является 1,35%;
  • влажность пылеватых и легких супесей находится в пределах от 9 до15%, этот диапазон считается оптимальным, переувлажнением же для такого типа грунтов является величина 1,25%;
  • для тяжелых пылеватых грунтов, легких суглинков и легких пылеватых грунтов оптимальная влажность находится в пределах от 12 до 17%, а коэффициент увлажнения — 1,15%;
  • влажность тяжелых и тяжелых пылеватых грунтов будет оптимальна в пределах 16-23%, коэффициент переувлажнения для этого типа почвы равен 1,05%.

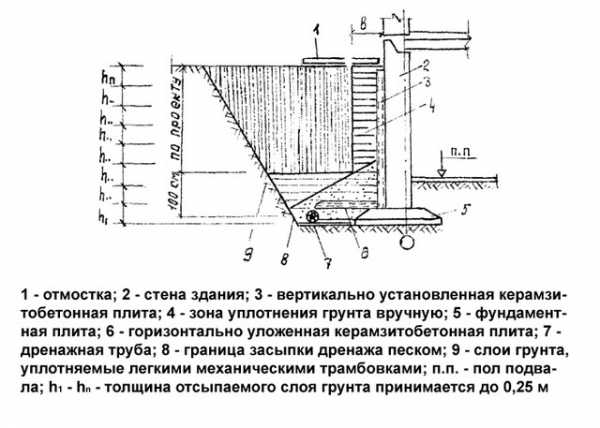

Схема обратной засыпки пазухи котлована.

Только лабораторным путем, при помощи анализов и экспериментов можно установить точную влажность грунта. После получения результата его сравнивают с нормами и, если она недостаточна, смачивают грунт, а если избыточна, то проводят работу по осушению. При этом нужно иметь в виду, что увлажнение не должно производиться обыкновенной водой, для таких целей обычно используют глиняное или же цементное молоко.

Готовится это молоко следующим образом: в воду насыпается небольшое количество цемента или кладется несколько пригоршней глины, эти ингредиенты размешиваются до однородной массы. Раствор, который получается в результате, по вязкости и текучести не должен отличаться от обыкновенной, без примесей, воды, но окрашивается в мутно-белый цвет (это повлияло на название жидкости).

Засыпка фундамента: общие принципы

Обратная засыпка производится не ранее, чем влажность грунта достигнет оптимальной величины, и только тем грунтом, что лучше и плотнее, чем тот, что был извлечен.

Процесс, в котором происходит обратная засыпка пазух, цоколя и фундамента, разделен на несколько этапов. Каждый из этапов состоит из засыпки грунта слоем, составляющим максимум 30 см, и следующего за этим его уплотнения. Количество этапов, которое необходимо, для того чтобы была произведена полная засыпка, зависит от глубины заложения фундамента.

Обратная засыпка — трудоемкий и сложный процесс, внимание в котором должно уделяться каждому этапу, но в особенности качеству грунта и наличию в нем инородных предметов. Таких предметов любой величины в грунте быть не должно, особенно опасны для грунта предметы органической структуры, которые, в скором времени сгнив, оставят за собой пустоты и, как следствие, приведут к разности давления на разных участках фундамента. Такие пустоты и производимое ими действие приводят к быстрому разрушению и приведению фундамента в негодность.

Вернуться к оглавлению

Последствия неверных технологий и меры предосторожности

Технологическая схема разработки грунта при отрывке котлована и устройстве обратной засыпки.

Обратная засыпка, правила в которой не соблюдены или соблюдены не все, заставит отмостку, которая создана для отведения от цоколя природных осадков и грунтовых вод, в самом ближайшем времени оседать. Для того чтобы подстраховаться и обезопасить себя, опытными строителями рекомендуется изначально закладывать отмостку под небольшим уклоном, величина которого должна составлять 3-4%.

Этот процесс производится таким образом: засыпка недостаточной плотности или некачественный грунт проседает, увлекая за собой отмостку. Наибольший уровень проседания обычно заметен возле самой стены, и начальный уровень уклона изменяется, а вода стекает прямо по стенам. В сезон дождей и таяния снегов такое повторяется не раз и не два, и обратная засыпка всякий раз будет уплотнятся до нужного уровня и вместе с тем проседать. Отмостка, постоянно изменяя угол наклона от этого проседания, перестанет защищать стены и цоколь совершенно. При наступлении мороза фундамент, впитавший много влаги, промерзнет и может потрескаться, что может повлечь за собой полное разрушение здания.

Разрушение и дробление фундамента происходит, как правило, по двум причинам:

  1. Если использовался железобетонный вариант фундамента, то арматура в нем от влаги проржавеет, металлическая конструкция внутри бетона таким образом расширится. Это повлечет за собой крошение бетона и разрушение его структуры.
  2. При использовании кирпича попавшая внутрь пазух вода с приходом морозов замерзает и разрушает кладку вместе с бетонным составом между кирпичами.

Схема обратной засыпки несвязным грунтом котлована с установленными колонами.

Неправильная технология разрушает и гидроизоляцию, которая является необходимым составляющим хорошего фундамента.

Для того чтобы с как можно большей вероятностью избежать всех этих проблем, засыпанный грунт нужно стараться не перегружать. Для этого под перегородками, идущими от первого этажа, располагают специальные принимающие на себя вес конструкции, которые в результате не передают ее на засыпку.

Водоотводы тоже должны быть сконструированы и расположены верно. Засыпку, которая еще не набрала необходимую плотность, могут подмыть и грунтовые воды. Они вымывают из грунта множество мелких частиц, а это снижает несущую способность. Чтобы предотвратить саму возможность такой неприятности, устраивают буферный слой.

Вернуться к оглавлению

Буферный слой: устройство

Его устраивают между фундаментом и основанием строения из качественного гравия или щебня. Толщина должна составлять не менее 10-20 см. Роль буферного слоя заключается в отведении от здания грунтовых вод.

Хотя гравий не является неподходящим материалом для того, чтобы устроить буферный слой, предпочтительнее все же использование щебня. Дело во множестве пазух, которыми обладает даже самый высококачественный гравий — по ним влага капиллярным путем поднимается вверх и, хоть и в малом количестве, но все же может проникнуть к фундаменту. В щебне пазух нет, и поэтому такой эффект отсутствует, что и делает его более подходящим материалом.

Вернуться к оглавлению

Обратная засыпка для пазух котлована

Схема обратной засыпки связным грунтом котлована с установленными колонами.

Состояние основания перед началом работ обязательно контролируется. Условие, согласно которому грунт не должен содержать посторонних предметов, верно и для пазух котлована, и должно соблюдаться неукоснительно. На его дне не должно быть никаких посторонних предметов, особенно если диаметр их превышает 10 см. Грунт для засыпки ни в коем случае не должен содержать органических предметов, доля содержания которых в грунте для засыпки может составлять не более 5%.

Отклонение от оптимальной влажности грунта в процессе работ может составлять ≈10% для связанных грунтов и не более 20% для несвязанных. Если это условие выполняется в процессе работ, особое внимание следует уделять грунтам внутри пазух, имеющихся узких и неудобных мест, углов для связанных грунтов, а в несвязанных большее значение имеет засыпаемый грунт.

Если в полости засыпки проложены трубы и иные коммуникации, сначала засыпается мягкий грунт на уровень труб, если они располагаются над дном не выше, чем на 30 см. В противном случае действия не противоречат первоначальной инструкции: сначала засыпается слой 30 см, который плотно трамбуется с тщательным заполнением всех пазух, а затем без трамбовки досыпается мягкий грунт на трубы. Вслед за этим насыпают еще 15-20 см грунта и тщательно утрамбовывают.

В тех случаях, когда утрамбовка грунта не производится по различным причинам, его насыпают бугром, размер которого всякий раз является различным и зависит от природной плотности грунта. Бугор нужен для того, чтобы в будущем при естественной осадке насыпанного грунта не образовались ямы.

Если при засыпке уплотнение грунта производилось, достигнутая плотность обязательно проверяется через некоторое время. Качество проверяют на нескольких участках, после чего находят общее арифметическое и делают на основе этого вывод о качестве засыпки в целом. Лучшим вариантом является уплотнение при помощи специальной машины, каждый след при этом должен перекрывать предыдущий на 10-20 см. Если это условие соблюдено, неуплотненных участков остается значительно меньше или не остается вовсе.

Вернуться к оглавлению

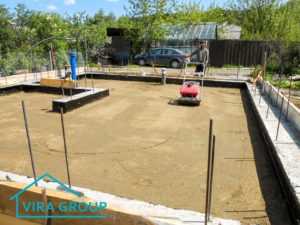

Технологии уплотнения грунтов

Обязательным условием для проведения работ по засыпке и уплотнению грунта являются завершение устройства всех подземных частей здания, уборка строительного мусора из котлована, завершенные работы по гидроизоляции фундамента и качественный дренаж участка.

Требуемый коэффициент плотности составляет 0,98, что достижимо только при использовании для работы специальной техники. Применение уплотнительной машинки меняет допустимые высоты насыпаемого грунта, и с ее использованием они составляют:

  • песок — до 70 см;
  • супеси и суглинки — до 60 см;
  • глина — не более 50 см.

Без уплотнительной машины засыпка независимо от типа грунта не должна превышать 30 см.

Уплотнение начинают от стены здания, продвигаясь к краям откоса. Там, где в уплотняемом грунте проходят различные коммуникации, особое внимание обращают на места соединения труб, если таковые имеются, и на места входа их в стену здания.

Вернуться к оглавлению

Траншеи: особенности обратной засыпки

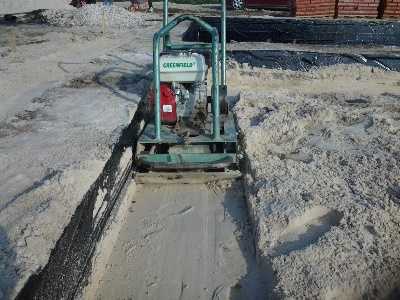

Виды грунтоуплотняющих машин.

От засыпки пазух котлована засыпка траншей отличается ненамного. Местам проложения коммуникаций и тут необходимо уделять особое внимание.

При засыпке ленточного фундамента должны быть выполнены следующие условия:

  • при неоконченных работах фундамента и цоколя засыпка не производится;
  • для обеспечения равномерной нагрузки засыпка производится одновременно или поочередно с двух сторон по направлению к центру;
  • если провести засыпку не на всем участке сразу, велика вероятность того, что боковое давление на определенном участке окажется выше, чем на других. Это может вызвать кручение фундамента.

В процессе засыпания фундамента, который не набрал достаточной прочности, нередко возникают трещины. Если в нее просочится влага и она промерзнет, максимальный срок службы такого фундамента составляет 5-6 лет.

Помимо прочего, обратная засыпка никогда не должна являться препятствием естественного стока воды в дренажные системы. Также засыпка траншей не должна мешать нормальной эксплуатации грунта на участке. Если земля, при помощи которой производится засыпка, пересохшая или мерзлая, крупные комки должны быть в процессе разбиты.

Как правило, засыпка производится сразу же после закладки в траншеи труб и кабелей. Должны быть предприняты все меры, чтобы воспрепятствовать их сдвигу.


moifundament.ru

Обратная засыпка пазух котлована - строим фундамент для дома с подвалом

В момент устройства самого фундамента нередко возникает вопрос, связанный с утилизацией грунтовых масс, извлеченных из траншей котлованов. Решить проблему полноценно можно благодаря обратной засыпке пазух фундамента. Кроме того, рассматриваемая подсыпка оптимизирует тепловую стойкость цоколя, и фундамент для дома с подвалом становится более комфортабельным. Важно понимать, что обратная засыпка пазух котлована позволяет достичь двух вышеописанных задач, если соблюдаются все прописанные технологические требования.

Обратная засыпка фундамента в цокольную полость выполняется исключительно после окончания затвердения тела и завершения всех работ, связанных с обустройством цокольной территории. Торопиться совершать данный процесс нет необходимости, так как фундамент вообще нельзя нагружать до полноценного застывания. Кроме всего прочего, фундамент с подвалом можно обустраивать и до засыпки.

Засыпкой можно начинать заниматься по истечении двадцати или двадцати пяти дней. Важно отметить, что этого времени вполне достаточно для того, чтобы раствор превратился в цементный монолит с процентными показателями прочности в восемьдесят пять.

При обратной засыпке возможно использование грунта, извлеченного из траншей в момент устройства фундамента. Конечно, лучше всего заблаговременно избавиться от таких элементов, как гравий, песок и так далее. Это невыгодно и не практично.

Технологический процесс обратной засыпки

Подсыпание грунта или же песка выполняется очень просто. Смеси помещаются в фундаментные пазухи промеж стенок. Но, даже рассматриваемый процесс имеет свои индивидуальные нюансы, которые могут беспрепятственно перевернуть легкие действия в сложнейшую технологическую работу. Обратная засыпка фундамента производится в несколько этапов:

  1. Определение в лаборатории почвенной влажности. В качестве подсыпки влажные материалы непригодны, так как они имеют одну консистенцию сравнимую с обычной грязью. Также не следует применять и слишком сухой грунт. Наиболее оптимальный уровень влажности составляет двенадцать или двадцать процентов;
  2. Грунтовая влажность должна быть доведена до нормализованного состояния. Ее можно второстепенно увлажнить или же подсушить. Конечно, в момент увлажнения ни в коем случае нельзя применять воду. Лучшим вариантом будет цементное молочко, то есть соединение воды и цемента;
  3. Посыпание периметра и заполнение пазух траншеи – это следующий важный этап. Весь полноценный процесс обязан выполняться единовременно с двух сторон, начиная с непосредственного дна котлована. Толщина не должна быть более 0,5 метров. Не стоит забывать и об уплотнении цементным молочком;
  4. Последний этап – это заполнение подвала. Фундамент для дома с подвалом не требует дополнительной подсыпки цоколя. Вполне возможно частичное заполнение пазух.

В моменты проведения работ необходимо концентрировать внимание не только на перемещении смесей, но также и на тщательность уплотнения. Благодаря тщательному контролю можно предотвратить дальнейшие нежелательные просадки засыпок.

Принципиальные стороны обратной засыпки

Обратная засыпка пазух котлована является правильно выполненной, если учтены и соблюдены главные принципы:

  1. Грунтовые воды и их уровень относителен подошвы фундамента;
  2. Нормализованный состав грунта, извлеченного из траншеи;
  3. Имеется фундамент с подвалом;
  4. Вертикальное состояние фундаментной гидроизоляции.

Фундамент с подвалом может засыпаться некоторыми видами материалов:

  • Песок;
  • Грунт ископаемого вида, изъятый во время строительства из котлована;
  • Глина.

Грунтовый материал

Фундамент под дом с подвалом может засыпаться грунтом в случае, если он не является пучинистым. При морозах данная разновидность деформируется, покрывается трещинами, а впоследствии и разрушается. Также нередко и гниение. Именно поэтому при строительстве необходимо соблюдать все правила и инструкции по корректной засыпке.

Обратная засыпка песком

Песок имеет ряд важных преимуществ перед остальными видами материалов:

  1. Не страшно пучение;
  2. Качественная текучесть.

Несмотря на важные плюсы, имеются и свои недостатки:

  1. Повышенный уровень водопроницаемости. Вода беспрепятственно может скопиться в пазухах фундамента.

Обратная засыпка глиной

Фундамент для дома с подвалом может засыпаться таким материалом, как глина.

Важно отметить, что глина наделена высокой плотностью. Кроме того, она неспособна сильно насыщаться водой, делая состав не пучинистым. При работе с рассматриваемым материалом раствор обязан быть однородным, то есть должны отсутствовать иные разновидности веществ.

Именно в таком виде глина способна гидравлически защищать полноценное основание фундамента. Фундамент под дом с подвалом обязан засыпаться максимально аккуратно и корректно.

dompraktika.ru

Обратная засыпка фундамента: цена, технология и особенности. Пазухи фундамента это

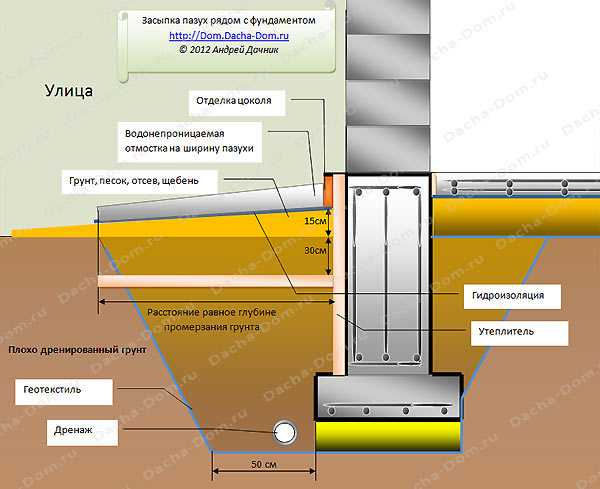

Засыпка пазух фундамента

По требованиям пункта 4.25 ВСН 29-85 ширина засыпаемых песком (непучинистым грунтом – крупным и средним песком, щебнем, гравием) пазух вокруг ленточного фундамента определяется в зависимости от глубины промерзания грунтов и от их дренажных свойств. В грунте обратной засыпки в пределах 60 см от стены дома не должно быть твердых включений размером более 250 мм. При условии хорошей дренированности грунта, или при устройстве кольцевого дренажа, и при глубине промерзания грунтов до 1 м ширина пазухи может составлять всего 0,2 м. При глубинах промерзания грунта от 1 до 1,5 м минимально допустимая ширина пазухи составляет не менее 0,3 м. На грунтах с глубиной промерзания от 1,5 до 2,5 м пазуху желательно засыпать на ширину не менее 0,5 м. Глубина засыпки пазух в данном случае принимается не менее 3/4 глубины заложения фундамента, считая от планировочной отметки.

При плохой дренированности грунта и невозможности отвода воды из непучинистого грунта, засыпку пазух можно рекомендовать на ширину, равную на уровне подошвы фундамента 0,25-0,5 м. От основания фундамента ширина засыпки пазухи должна увеличиваться и на уровне поверхности земли (планировочной отметки) быть равной глубине промерзания грунта.

Рекомендуется производить засыпку пазухи только не мерзлым грунтом, слоями толщиной не более 20 см, с тщательным трамбованием каждого слоя в отдельности. При выполнении работ по обратной засыпке пазух и котлованов следует предусмотреть меры, позволяющие избежать повреждения дренажных труб, стен подвалов и нанесенных на них теплоизоляционных, влагоизоляционных, гидроизоляционных и пароизоляционных слоев. Использовать при засыпке пазух в одном слое грунты разных типов не допускается, если это не предусмотрено проектом [пункт 4.2 СНиП 3.02.01-87]. В пределах обратной засыпки твердые включения, должны быть равномерно распределены в отсыпаемом грунте и расположены не ближе 0,2 м от фундамента. Пазуха, засыпанная непучинистым грунтом, должна быть обязательно укрыта поверхностной водонепроницаемой отмосткой (жесткой или мягкой с гидроизоляцией) для отвода осадков, поступающих с кровли.

Размеры засыпаемых пазух на плохо дренированных грунтах или при невозможности водоотвода

В обычных условиях при наличии дренажа пазухи в грунте засыпаются крупным или средним песком (в смеси с керамзитом фракции 10-20 или без него), щебнем, гравием. Засыпка пазух непучинистым грунтом и его уплотнение должны выполняться с обеспечением сохранности гидроизоляции фундамента и подземных коммуникаций (кабелей, трубопроводов). Работы по засыпке пазух следует производить сразу после устройства гидроизоляции и утепления фундамента. Не допускается оставлять открытыми пазухи длительное время. Засыпку пазух рекомендуется доводить до отметок, гарантирующих надежный отвод поверхностных вод. В зимних условиях грунт для засыпки пазух должен быть талым.

Засыпанный песок требуется уплотнить [пункт 6.4 ВСН 29-85]. После окончания работ по устройству фундаментов следует незамедлительно закончить вокруг здания планировку с обеспечением стока атмосферных вод от здания и устройством отмосток. Не допускается оставлять мелкозаглубленные (незаглубленные) фундаменты незагруженными на зимний период. Если это условие по каким-либо обстоятельствам оказывается невыполнимым, вокруг фундаментов следует устраивать временно теплоизоляционные покрытия из опилок, шлака, керамзита, шлаковаты, соломы и других материалов, предохраняющих грунт от промерзания.

Запрещается устраивать мелкозаглубленные фундаменты на промерзшем основании. В зимнее время допускается устраивать ленточные фундаменты только при условии глубокого залегания грунтовых вод с предварительным оттаиванием мерзлого грунта и обязательной засыпкой пазух непучинистым материалом. Поверх засыпки устраивается кольцевое утепление грунта и мягкая (щебень, керамзит, грунт) или жесткая (мощение, отливка) отмостка.

dom040.ru

Чем осуществлять обратную засыпку пазух фундамента?

Вопрос наиболее актуальный для ленточных фундаментов, как монолитных, так и сборных. Обратную засыпку пазух фундаментов выполняют сразу после их возведения и прокладки подземных коммуникаций, а засыпку пазух стен подвала после обустройства перекрытия над ними. Обратная засыпка с внешней стороны фундамента выполняется всегда. Если с внутренней стороны предусмотрено подвальное помещение, то засыпки не будет.

Обратная засыпка сделана правильно, если учтены такие факторы:

  1. Уровень грунтовых вод относительно отметки подошвы фундамента.
  2. Состав грунта, изъятый из котлована.
  3. Наличие в доме подвала.
  4. Устройство вертикальной гидроизоляции фундамента.

Наиболее часто для засыпки используют три вида материалов:

  1. Ископаемый грунт, изъятый из котлована или траншеи в процессе строительства.
  2. Песок.
  3. Глина.

Грунт

Выполнять обратную засыпку грунтом можно в том случае, если  он непучинистый. Практика показывает, что морозное пучение грунта имеет огромную силу, что чревато деформацией, трещинами и разрушением конструкций здания. Грунт для обратной засыпки применяем без органических составляющих. В процессе их гниения и разложения образуются пустоты, что снижает плотность грунта. Засыпку выполняем послойно толщиной не более 30 см с тщательным уплотнением, тем самым добиваясь его плотности максимально близкой к материковому грунту.

Нельзя недооценивать важность уплотнения материала засыпки как минимум по двум причинам.

  1. Фундамент на грунт опирается не только подошвой, но и боковыми стенками посредством касательной силы трения. Причем в плотных грунтах эта составляющая может доходить до 30%. (Для наглядности действия касательной силы трения, вставьте нетяжелый столбик в яму, засыпьте грунтом, утрамбуйте и попробуйте вытянуть…).
  2. Плотный грунт менее подвержен водонасыщению, а отсутствие влаги не даст проявляться морозному пучению.

Материал засыпки после выполнения работ должен обладать свойствами, максимально приближенными к первоначальным свойствам грунта.  Поэтому использовать извлеченный ранее грунт для засыпки фундаментов экономически выгодно. Нет необходимости приобретать и завозить другой материал для засыпки.

Примечание: чернозем и растительные слои любого грунта в строительстве не используют из-за высокого содержания органики.

Песок

Использование песка (гравия, песчано-гравийной смеси) в качестве материала для обратной засыпки пазух фундамента целесообразно в пучинистых грунтах. Но следует учитывать, что песок имеет свои плюсы и минусы.

Достоинства:

  • не имеет пучения. Зимой он не будет создавать дополнительное давление на фундамент и отмостку;
  • обладает текучестью. При уплотнении зоны большего и меньшего уплотнения самостоятельно распределяются и уравниваются (релаксация). Боковая сила давления на стену фундамента становиться равномерной.
  • Отрицательные свойства песка:
  •  высокая водопроницаемость, в результате чего вода легко будет скапливаться в пазухе фундамента.

Обратная засыпка пазух фундамента песком в глинистых грунтах вызывает скопление воды в песке. Это вызвано низкой водопроницаемостью глины. При наличии подвала вода найдет изъяны в гидроизоляции и станет поступать в подвал. Решается проблема обустройством качественной поверхностной гидроизоляции. Это заливка глиняного замка поверх песчаной засыпки, сооружение отмостки с достаточной шириной, чтобы перекрыть пазуху, использование пленки с геотекстилем, а также обустройство дренажа.

Глина

По своим физическим свойствам имеет высокую плотность и в уплотненном состоянии мало насыщается водой, соответственно глина в чистом виде не является пучинистым грунтом. Состав глины для засыпки должен быть максимально однородным, без примесей других грунтов, которые могут служить очагами водонасыщения. Тогда глина позволит обеспечить гидрозащиту фундамента.

Важный итог: ни один из материалов в сухом состоянии не является пучинистым. Это свойство негативное проявляется после насыщения водой. Поэтому более актуальный вопрос при засыпке – как отвести воду от фундамента.

stroynedvizhka.ru

Обратная засыпка фундамента: можно использовать песок?

Сразу после того, как будет возведен фундамент, должна быть выполнена обратная засыпка пазух и пространства внутри котлована. При кажущейся простоте и незначительности эта работа имеет свои особенности и важные моменты.

Только при правильном выполнении этой процедуры можно рассчитывать, что плиты фундамента не будут отсыревать, смещаться под напором грунта, подниматься или проседать из-за грунтовых вод под ним.

На специализированных форумах не утихают баталии относительно того, каким материалом производится обратная засыпка ямы внутри периметра и пазух снаружи.

Однако мы не будем становиться на ту или иную сторону, а просто приведем сведения из давно разработанных, проверенных практикой норм и стандартов, используемых профессионалами.

Что лучше использовать для работы?

Обратная засыпка производится грунтом второй категории, который в народе именуется глиной. Категорически запрещается использовать для этой процедуры обычную почву, чернозем.

Также нельзя засыпать пазухи фундамента песком, щебнем или песчано-гравийной смесью.

Причина — способность этих материалов пропускать воду. Если вода попадет под фундамент, то это значительно снизит его устойчивость.

Песок и щебень допускается использовать в том случае, если на участке высокий уровень грунтовых вод и нужно организовать дренаж основания дома.

Также обратная засыпка песком допустима на песчаном грунте или любом другом типе почв, водопроницаемость которых не ниже, чем у песка.

Не будет большой бедой и если вы используете грунт, вынутый из котлована, для заполнения пространства внутри фундамента, поскольку тут нет особых требований по влажности и влагопроницаемости.

К материалу предъявляются особые требования:

  • он должен быть однородным, без включений известняка, песка, подзолистых фракций;
  • в нем не должны присутствовать камни, битый кирпич и прочие материалы, способные повредить гидроизоляцию фундамента;
  • нельзя допускать попадания в материал органических материалов, в том числе торфа, поскольку при разложении они в значительной степени меняют свой объем и структуру.

Глина является идеальным гидрозамком, который не позволит влаге с поверхности почвы проникать под фундамент. Также, если это чистая глина, то ее пучинистость совершенно незначительная.

Смотрите нашу видео-подборку по теме:

к оглавлению ↑

Как проводить работы?

Обратная засыпка фундамента выполняется сразу после его гидроизоляции или, если создается цокольный этаж, после укладки плит перекрытия. Есть несколько важных правил, которые нужно брать во внимание при выполнении работ.

  • Если на участке грунтовые воды поднимаются выше уровня залегания фундамента, то необходимо организовать дренаж. Соответственно пазухи и пространство внутри котлована до уровня грунтовых вод заполняются водопроницаемым материалом — песком, щебнем.

    Естественно, в нем укладывается дренажная система. Выше уровня грунтовых вод заполнение производится глиной.

  • Обратная засыпка обязательно сопровождается трамбовкой материала.

    Лучше всего для этого использовать механизированные приспособления — вибротрамбовки, виброплиты.

    Есть специальные насадки для отбойных молотков.

    В зависимости от типа материала и мощности агрегата трамбовка производится слоями через каждые 20-60 сантиметров.

  • Если размеры пазух не позволяют выполнить трамбовку, необходимо предварительно расширить их, вынув лишний грунт. Трамбовка внутри обычно с такими проблемами не сталкивается.
  • Нужно аккуратно выполнять трамбовку рядом с стенкой фундамента и над коммуникационными трубами — канализационной, дренажной, гильзой для электропроводки и пр.
  • Глина для обратной засыпки должна быть умеренно влажной. Сырая или сухая будет плохо трамбоваться.
  • После завершения засыпки периметр фундамента следует защитить отмосткой, она будет дополнительной преградой для поверхностных вод.

Правильная обратная засыпка особенно критичная для ленточного фундамента.

Этот тип особенно сильно подвержен боковым нагрузкам, у него самая большая площадь контакта с грунтом именно со сторон.

Наименее важна эта процедура для свайных и столбчатых конструкций.

к оглавлению ↑

Траншеи инженерных коммуникаций

Часто вместе с пазухами и котлованом засыпаются и траншеи, в которых уложены инженерные коммуникации. Работы в данном случае производятся практически по такому же принципу, хотя требования к качеству засыпки, к типу материала тут ниже.

Зато больше внимания нужно уделить целостности труб или иных коммуникаций. Соответственно, они укладываются на специально подготовленную подушку, засыпаются вначале песчаным материалом, проливаются водой, а уже затем сверху можно засыпать простым грунтом с трамбовкой.

Важно. Трамбовка не должна повредить коммуникации, однако производиться основательно, чтобы в последствии почва не проседала.

Игнорирование просадки приводит к многим проблемам в последствии, когда участок начинает облагораживаться.

Буду засыпать:

Смотрите нашу видео-подборку по засыпке пазух и котлованов:

proffu.ru

Обратная засыпка фундамента по СНИП, технология и цены

Заполнение грунтом котлована и пазух фундамента называют обратной засыпкой. Пазухами — называют внутреннее пространство фундамента, соответственно их заполнение, подразумевает засыпку фундамента изнутри. Что же касается обратной засыпки котлована, то ее выполняют с наружной стороны фундамента по его периметру и эта процедура требует соблюдения определенных правил:

Если на участке строительства грунт достаточно плотный (глина или суглинок), то наилучшим решением для обратной засыпки, после возведения фундамента, будет являться материнский грунт, т.е. тот который вынули из котлована. В случае когда материнский грунт не подходит для обратной засыпки, например если на участке торф или большой плодородный слой почвы, то используют привозной грунт.

Обратная засыпка котлована, с внешней стороны фундамента, выполняется для того чтобы защитить его от воздействия воды и как следствие сил морозного пучения. Именно по этому, лучше всего использовать непучинистые грунты, такие как глина. Это плотный и достаточно пластичный грунт, что позволит утрамбовать его в так называемый глиняный замок. Утрамбованная глина не пропускает воду, а значит, фундамент будет защищен от ее разрушающего воздействия. Поскольку глина это грунт, который ненасыщен водой, то и в зимний период фундамент будет защищен от сил морозного пучения. Также глиняная засыпка является плотным несущим грунтом, позволяющим, не дожидаясь его усадки, выполнить железобетонную монолитную отмостку.

Заполнение пазух фундамента также выполняется после полного затвердения бетона. Важно помнить, что в обратной засыпке необходимо использовать чистый грунт, не содержащий в себе посторонних предметов, строительного мусора или органических материалов. В противном случае при попадании органики в грунт она быстро разложится, и образует пустоту, что повлечет за собой усадку. Строительный мусор, может оказаться причиной повреждения гидроизоляционного слоя фундамента, что так же повлечет негативные последствия. Для обратной засыпки пазух, лучше всего использовать грунт типа дресьва или песчано-гравийную смесь. (ПГС)

Заполнение пазух фундамента несет в себе ряд функциональных особенностей

Во-первых – наполняя пазухи ленточного фундамента грунтом, смещается точка промерзания. Это обеспечивает меньшую пучинистость почвы под фундаментом, а так же способствует снижению степени промерзания, плиты перекрытия первого этажа.

Во-вторых – заполненные пазухи фундамента являются хорошей несущей основой для устройства тепло- и гидроизоляции будущей плиты перекрытия первого этажа. Уложенный на подсыпанный грунт утеплитель, обеспечивает дополнительную теплоизоляцию пола и способствует снижению теплопотерь в доме до 20%.

В-третьих – коммуникации проложенные под фундаментом дома и засыпанные грунтом, меньше подвержены воздействиям сил морозного пучения, что обеспечит более долгий срок службы сетей.

Обладая широкими знаниями о различных свойствах материалов, а так же имея большой практический опыт, специалистами Компании ВИРА Групп была разработана уникальная методика устройства утепленной железобетонной плиты перекрытия по засыпанному в пазухи фундамента грунту. Уникальность данной плиты заключается в том, что в первый год эксплуатации дома она приобретает дополнительное теплоизолирующее качество. Благодаря усадочным свойствам материала, засыпанного в пазухи фундамента, через год после устройства плиты перекрытия грунт под ней оседает на 5-7см. При этом утеплитель, благодаря заранее смонтированным креплениям, остается плотно прижатым к основанию плиты. Что это дает? Между утепленной плитой и осевшим грунтом образуется практически безвоздушная прослойка, которая и увеличивает теплоизолирующее свойство фундамента, аналогично тому, как удерживает тепло термос.

viragroup.ru

Обратная засыпка пазух фундамента

← Вернуться к списку статей

По требованиям пункта 4.25 ВСН 29-85 ширина засыпаемых песком (непучинистым грунтом – крупным и средним песком, щебнем, гравием) пазух вокруг ленточного фундамента определяется в зависимости от глубины промерзания грунтов и от их дренажных свойств. В грунте обратной засыпки в пределах 60 см от стены дома не должно быть твердых включений размером более 250 мм. При условии хорошей дренированности грунта, или при устройстве кольцевого дренажа, и при глубине промерзания грунтов до 1 м ширина пазухи может составлять всего 0,2 м. При глубинах промерзания грунта от 1 до 1,5 м минимально допустимая ширина пазухи составляет не менее 0,3 м. На грунтах с глубиной промерзания от 1,5 до 2,5 м пазуху желательно засыпать на ширину не менее 0,5 м. Глубина засыпки пазух в данном случае принимается не менее 3/4 глубины заложения фундамента, считая от планировочной отметки.

При плохой дренированности грунта и невозможности отвода воды из непучинистого грунта, засыпку пазух можно рекомендовать на ширину, равную на уровне подошвы фундамента 0,25-0,5 м. От основания фундамента ширина засыпки пазухи должна увеличиваться и на уровне поверхности земли (планировочной отметки) быть равной глубине промерзания грунта.

Рекомендуется производить засыпку пазухи только не мерзлым грунтом, слоями толщиной не более 20 см, с тщательным трамбованием каждого слоя в отдельности. При выполнении работ по обратной засыпке пазух и котлованов следует предусмотреть меры, позволяющие избежать повреждения дренажных труб, стен подвалов и нанесенных на них теплоизоляционных, влагоизоляционных, гидроизоляционных и пароизоляционных слоев. Использовать при засыпке пазух в одном слое грунты разных типов не допускается, если это не предусмотрено проектом [пункт 4.2 СНиП 3.02.01-87]. В пределах обратной засыпки твердые включения, должны быть равномерно распределены в отсыпаемом грунте и расположены не ближе 0,2 м от фундамента. Пазуха, засыпанная непучинистым грунтом, должна быть обязательно укрыта поверхностной водонепроницаемой отмосткой (жесткой или мягкой с гидроизоляцией) для отвода осадков, поступающих с кровли.

Размеры засыпаемых пазух на плохо дренированных грунтах или при невозможности водоотвода

В обычных условиях при наличии дренажа пазухи в грунте засыпаются крупным или средним песком (в смеси с керамзитом фракции 10-20 или без него), щебнем, гравием. Засыпка пазух непучинистым грунтом и его уплотнение должны выполняться с обеспечением сохранности гидроизоляции фундамента и подземных коммуникаций (кабелей, трубопроводов). Работы по засыпке пазух следует производить сразу после устройства гидроизоляции и утепления фундамента. Не допускается оставлять открытыми пазухи длительное время. Засыпку пазух рекомендуется доводить до отметок, гарантирующих надежный отвод поверхностных вод. В зимних условиях грунт для засыпки пазух должен быть талым.

Засыпанный песок требуется уплотнить [пункт 6.4 ВСН 29-85]. После окончания работ по устройству фундаментов следует незамедлительно закончить вокруг здания планировку с обеспечением стока атмосферных вод от здания и устройством отмосток. Не допускается оставлять мелкозаглубленные (незаглубленные) фундаменты незагруженными на зимний период. Если это условие по каким-либо обстоятельствам оказывается невыполнимым, вокруг фундаментов следует устраивать временно теплоизоляционные покрытия из опилок, шлака, керамзита, шлаковаты, соломы и других материалов, предохраняющих грунт от промерзания.

Запрещается устраивать мелкозаглубленные фундаменты на промерзшем основании. В зимнее время допускается устраивать ленточные фундаменты только при условии глубокого залегания грунтовых вод с предварительным оттаиванием мерзлого грунта и обязательной засыпкой пазух непучинистым материалом. Поверх засыпки устраивается кольцевое утепление грунта и мягкая (щебень, керамзит, грунт) или жесткая (мощение, отливка) отмостка.

dom032.ru

II.2.6. Общие положения по устройству обратных засыпок в пазухах котлованов

Обратная засыпка пазух котлованов должна производиться сразу после сооружения фундаментов, а обратная засыпка пазух стен подвалов — после устройства перекрытий над подвалом.

Во избежание попадания поверхностных вод в пазухи котлованов уплотнение грунта рекомендуется выполнять немедленно после засыпки его в пазухи. Засыпка грунта в пазухи котлованов и его уплотнение должны производиться послойно. При этом следует применять пневмо- и электротрамбовки, трамбующее и вибротрамбующее навесное малогабаритное оборудование. Засыпаемый в пазухи грунт не должен содержать органических включений.

Засыпку траншей из скальных грунтов и уплотнение их после укладки трубопроводов следует выполнять после присыпки трубопроводов на высоту 0,2 м песком или местным грунтом, не содержащим крупных включений. Механизированное сбрасывание грунта в траншею можно осуществить только после подбивки пазух трубопроводов и присыпки труб грунтом. Набивку пазух следует производить слоями грунта толщиной не более 10 см.

Во избежание повреждения фундаментов грунт вокруг них в стесненных местах должен быть уплотнен механическими трамбовками на ширину 1 м от обрезов фундаментов или других подземных сооружений и на высоту не менее 0,4 м над верхом фундамента. В этих местах запрещается уплотнять грунт ближе чем на 1 м от обреза фундаментов трамбующими и вибротрамбующими машинами.

Если размеры пазух недостаточны для применения высокопроизводительных уплотняющих машин, то пазухи и траншеи уширяются до необходимых для этих машин размеров при соответствующем согласовании с заказчиком и проектной организацией.

Пазухи, расположенные ниже уровня грунтовых вод, засыпаются песком с коэффициентом фильтрации не менее 5 м в сутки.

II.2.7. Производство земляных работ в зимнее время

Подготовка оснований в зимнее время должна выполняться с проведением дополнительных мероприятий, к которым относятся: недобор грунта, утепление его и оттаивание замерзшего грунта.

Разработка котлованов и траншей в зимнее время должна производиться сразу же после снятия утепляющего материала. Если же грунт промерз на глубину 0,25—0,4 м, то его разрабатывают без какой-либо предварительной подготовки; при глубине промерзания более 0,4 м грунт должен быть предварительно разрыхлен или оттаян.

Засыпка пазух фундаментов в зимнее время должна производиться с соблюдением следующих требований:

  • – применять мерзлый грунт не допускается;
  • – влажность грунтов не должна превышать 50% предела текучести;
  • – нельзя засыпать пазухи во время сильных метелей и снегопадов.

Интенсивность засыпки пазух в зимнее время должна исключать образование мерзлой корки на ранее отсыпанном слое.

Ниже приводятся ориентировочные показатели смерзания грунтов.

Температура воздуха, °С –5 –10 –20 –30
Период смерзания, мин 90 60 40 20

Для уплотнения грунта в зимних условиях следует использовать преимущественно трамбующие машины или плиты тяжелого типа.

Песчаные подушки под фундаментами здания устраивают, как правило, в теплое время года, в зимнее время запрещается укладывать смерзшиеся комья грунта, льда и снега. Предварительно разрыхленные скальные грунты, гравий, щебень, крупный и средней крупности песок — это грунты, применяемые в зимних условиях без ограничения для насыпей.

Несвязные грунты укладывают и уплотняют так же, как в летнее время, причем они не требуют дополнительного увлажнения.

Глинистые грунты можно использовать, для насыпей, если влажность их не превышает границы раскатывания. Допускается применение также мелких и пылеватых песков.

Отсыпка насыпей из жирных глин; меловых, тальковых и трепельных грунтов запрещается. Ниже приведена зависимость времени выемки грунта и его уплотнения от температуры наружного воздуха.

Время, затрачиваемое на разработку, транспортирование и укладку в насыпь, ч 2—3 1—2 Менее 1
Температура наружного воздуха, °С 2—10 10—20 20—30

При ветреной погоде эти значения надо уменьшить в 2 раза. Температура талого грунта в момент окончания уплотнения должна быть не ниже 2° С.

Выпавший снег необходимо удалять с поверхности земляного сооружения.

Лучшим способом уплотнения грунтов в зимнее время является трамбование, при котором можно вести отсыпку грунта наиболее толстыми слоями и укладывать в насыпь более крупные куски мерзлого грунта.

xn--h2aleim.xn--p1ai

Расчет мелкозаглубленного ленточного фундамента дома

Ленточный мелкозаглубленный монолитный фундамент на песчаной подушке. (Вариант «А» на схеме №4). Самый простой  и распространенный вариант ленточного монолитного фундамента на песчаной подушке. Поверх песчаной подушки укладывается слой гидроизоляции (толстая полиэтиленовая пленка или битумно-полимерный рулонный материал) и в опалубке, после выполнения армирования, отливается сама лента фундамента.  Хотя мы подробно будем говорить об особенностях армирования мелкозаглубленного ленточного фундамента ниже, обратите внимание на толщину защитного слоя бетона ленты со стороны песчаной подушки. Требования отечественных норм [пункт 12.8.5 СП 50-101-2004]и американских норм Института бетона ACI 318 почти единодушны – толщина защитного слоя бетона со стороны песчаной подушки должна быть 70 мм (76 мм по ACI 318).   При использовании   бетонной подготовки  (или на скальном грунте) – толщина бетонного защитного слоя снижается в отечественных нормах [СП 52-101-2003] до 35-40 мм, а в американских [ACI 318] до 25мм. Дальнейшие работы на фундаменте начинаются после того, как бетон наберет 50% от марочной  прочности. При средней температуре воздуха +20°С  такая марочная прочность бетона на портландцементе достигается на 3-4 сутки. (70% - в течение 6-10 суток и 100%  в течение 28 суток). Несмотря на бытующие в среде народных строителей предубеждения о необходимости выжидать 28 суток, при наборе 50% марочной прочности бетоном на нем можно начинать производить работы (в том числе и постепенно нагружать кладкой стен). Гарантированно безопасная отметка начала работ – набор бетоном 70% расчетной прочности.   Отметим, что при среднесуточной (а не дневной) температуре +10 °С срок набора 50% прочности бетоном растягивается до 5-6 суток. Подробнее мы рассмотрим особенности бетонирования мелкозаглубленного ленточного фундамента ниже. После того как бетон наберет марочную прочность как минимум 50%, ленту мелкозаглубленного ленточного фундамента можно покрывать постоянной наружной вертикальной и горизонтальной битумно-полимерной гидроизоляцией. Вертикальную гидроизоляцию наружных стен следует во всех случаях поднимать выше на 0,5 м наибольшего прогнозируемого уровня подземных вод. Более подробно о нормативных безопасных сроках снятия опалубки написано разделе «Опалубка»  главы «Строительство фундамента». Конструкция узлов при прохождении коммуникаций через гидроизоляцию должна обеспечить герметичность. Все гильзы трубопроводов и кабелей, проходящие через гидроизоляцию, должны быть металлическими. Число слоев обмазочной (окрасочной) гидроизоляции назначают в зависимости от категории сухости подземного помещения, трещиноватости изолируемых конструкций и напора подземных вод.  Наплавляемую гидроизоляцию из битумно-полимерных рулонных материалов и листовых полимерных материалов применяют в случаях, когда использование окрасочной и штукатурной гидроизоляции не обеспечивает водонепроницаемость сооружений, при высоком уровне грунтовых вод и сильном их подпоре. При наплавляемой гидроизоляции необходимо обеспечивать сплошной слой защиты по всему периметру фундамента. После проведения работ по гидроизоляции, мелкозаглубленный ленточный фундамент утепляется со стороны улицы экструдированным пенополистиролом и вокруг фундамента устраивается кольцевой дренаж.  Продольные уклоны дренажей должны обеспечить скорость воды в трубах, при которой не происходит их заиливание. Для глинистых грунтов рекомендуется принимать уклон не менее 0,002, а для песков - не менее 0,003.  Для обеспечения фильтрационной способности трубчатых дренажей, а также дренажных галерей предусматривают обсыпку из дренирующих материалов (щебня, гравия, песка или их смесей) толщиной не менее 30 см, изолированной от грунтов геотекстилем. По требованиям пункта 4.25 ВСН 29-85 ширина засыпаемых песком (непучинистым грунтом – крупным и средним песком, щебнем, гравием) пазух вокруг мелкозаглубленного ленточного фундамента определяется в зависимости от глубины промерзания грунтов и от их дренажных свойств. В грунте обратной засыпки в пределах 60 см от стены дома не должно быть твердых включений размером более 250 мм. При условии хорошей дренированности грунта, или при устройстве кольцевого дренажа,  и при глубине промерзания грунтов до 1 м  ширина пазухи может составлять всего 0,2 м.  При глубинах  промерзания грунта от 1 до 1,5 м  минимально допустимая ширина пазухи составляет не менее 0,3 м.  На грунтах с глубиной промерзания от 1,5 до 2,5 м пазуху желательно засыпать на ширину не менее 0,5 м. Глубина засыпки пазух в данном случае принимается не менее 3/4 глубины заложения мелкозаглубленного ленточного фундамента, считая от планировочной отметки. При плохой дренированности грунта и невозможности отвода воды из непучинистого грунта, засыпку пазух можно рекомендовать на ширину, равную на уровне подошвы фундамента 0,25-0,5 м. От основания фундамента ширина пазухи должна увеличиваться и на уровне поверхности земли (планировочной отметки) быть равной глубине промерзания грунта.  Рекомендуется засыпать пазухи только не мерзлым  грунтом, слоями толщиной не более 20 см, с тщательным трамбованием каждого слоя в отдельности. При выполнении работ по обратной засыпке пазух и котлованов следует предусмотреть меры, позволяющие избежать повреждения дренажных труб, стен подвалов и нанесенных на них теплоизоляционных, влагоизоляционных, гидроизоляционных и пароизоляционных слоев.  Использовать при засыпке пазух  в одном слое грунты разных типов не допускается, если это не предусмотрено проектом [пункт 4.2 СНиП 3.02.01-87]. В пределах обратной засыпки твердые включения, должны быть равномерно распределены в отсыпаемом грунте и расположены не ближе 0,2 м от фундамента. Пазуха, засыпанная непучинистым грунтом, должна быть обязательно укрыта поверхностной водонепроницаемой отмосткой (жесткой или мягкой с гидроизоляцией) для отвода осадков,  поступающих с кровли.

Схема №5. Размеры засыпаемых пазух на плохо дренированных грунтах или при невозможности водоотвода

В обычных условиях при наличии дренажа пазухи в грунте засыпаются крупным или средним песком (в смеси с керамзитом фракции 10-20 или без него), щебнем, гравием.  Засыпка пазух непучинистым грунтом и его уплотнение должны выполняться с обеспечением сохранности гидроизоляции фундамента и подземных коммуникаций (кабелей, трубопроводов). Работы по засыпке пазух следует производить сразу после устройства гидроизоляции и утепления мелкозаглубленного ленточного фундамента. Не допускается оставлять открытыми пазухи длительное время. Засыпку пазух рекомендуется доводить до отметок, гарантирующих надежный отвод поверхностных вод. В зимних условиях грунт для засыпки пазух должен быть талым. Засыпанный песок требуется уплотнить [пункт 6.4 ВСН 29-85]. После окончания работ по устройству фундаментов следует незамедлительно закончить вокруг здания планировку с обеспечением стока атмосферных вод от здания и устройством отмосток. Не допускается оставлять мелкозаглубленные (незаглубленные) фундаменты незагруженными на зимний период. Если это условие по каким-либо обстоятельствам оказывается невыполнимым, вокруг фундаментов следует устраивать временно теплоизоляционные покрытия из опилок, шлака, керамзита, шлаковаты, соломы и других материалов, предохраняющих грунт от промерзания. Запрещается устраивать мелкозаглубленные фундаменты на промерзшем основании. В зимнее время допускается устраивать ленточные фундаменты  только при условии глубокого залегания грунтовых вод с предварительным оттаиванием мерзлого грунта и обязательной засыпкой пазух непучинистым материалом. Поверх засыпки устраивается кольцевое утепление грунта и мягкая (щебень, керамзит, грунт) или жесткая (мощение, отливка) отмостка.

dom.dacha-dom.ru

readmehouse.ru

Чем осуществлять обратную засыпку пазух фундамента?

Вопрос наиболее актуальный для ленточных фундаментов, как монолитных, так и сборных. Обратную засыпку пазух фундаментов выполняют сразу после их возведения и прокладки подземных коммуникаций, а засыпку пазух стен подвала после обустройства перекрытия над ними. Обратная засыпка с внешней стороны фундамента выполняется всегда. Если с внутренней стороны предусмотрено подвальное помещение, то засыпки не будет.

Обратная засыпка сделана правильно, если учтены такие факторы:

  1. Уровень грунтовых вод относительно отметки подошвы фундамента.
  2. Состав грунта, изъятый из котлована.
  3. Наличие в доме подвала.
  4. Устройство вертикальной гидроизоляции фундамента.

Наиболее часто для засыпки используют три вида материалов:

  1. Ископаемый грунт, изъятый из котлована или траншеи в процессе строительства.
  2. Песок.
  3. Глина.

Грунт

Выполнять обратную засыпку грунтом можно в том случае, если  он непучинистый. Практика показывает, что морозное пучение грунта имеет огромную силу, что чревато деформацией, трещинами и разрушением конструкций здания. Грунт для обратной засыпки применяем без органических составляющих. В процессе их гниения и разложения образуются пустоты, что снижает плотность грунта. Засыпку выполняем послойно толщиной не более 30 см с тщательным уплотнением, тем самым добиваясь его плотности максимально близкой к материковому грунту.

Нельзя недооценивать важность уплотнения материала засыпки как минимум по двум причинам.

  1. Фундамент на грунт опирается не только подошвой, но и боковыми стенками посредством касательной силы трения. Причем в плотных грунтах эта составляющая может доходить до 30%. (Для наглядности действия касательной силы трения, вставьте нетяжелый столбик в яму, засыпьте грунтом, утрамбуйте и попробуйте вытянуть…).
  2. Плотный грунт менее подвержен водонасыщению, а отсутствие влаги не даст проявляться морозному пучению.

Материал засыпки после выполнения работ должен обладать свойствами, максимально приближенными к первоначальным свойствам грунта.  Поэтому использовать извлеченный ранее грунт для засыпки фундаментов экономически выгодно. Нет необходимости приобретать и завозить другой материал для засыпки.

Примечание: чернозем и растительные слои любого грунта в строительстве не используют из-за высокого содержания органики.

Песок

Использование песка (гравия, песчано-гравийной смеси) в качестве материала для обратной засыпки пазух фундамента целесообразно в пучинистых грунтах. Но следует учитывать, что песок имеет свои плюсы и минусы.

Достоинства:

  • не имеет пучения. Зимой он не будет создавать дополнительное давление на фундамент и отмостку;
  • обладает текучестью. При уплотнении зоны большего и меньшего уплотнения самостоятельно распределяются и уравниваются (релаксация). Боковая сила давления на стену фундамента становиться равномерной.
  • Отрицательные свойства песка:
  •  высокая водопроницаемость, в результате чего вода легко будет скапливаться в пазухе фундамента.

Обратная засыпка пазух фундамента песком в глинистых грунтах вызывает скопление воды в песке. Это вызвано низкой водопроницаемостью глины. При наличии подвала вода найдет изъяны в гидроизоляции и станет поступать в подвал. Решается проблема обустройством качественной поверхностной гидроизоляции. Это заливка глиняного замка поверх песчаной засыпки, сооружение отмостки с достаточной шириной, чтобы перекрыть пазуху, использование пленки с геотекстилем, а также обустройство дренажа.

Глина

По своим физическим свойствам имеет высокую плотность и в уплотненном состоянии мало насыщается водой, соответственно глина в чистом виде не является пучинистым грунтом. Состав глины для засыпки должен быть максимально однородным, без примесей других грунтов, которые могут служить очагами водонасыщения. Тогда глина позволит обеспечить гидрозащиту фундамента.

Важный итог: ни один из материалов в сухом состоянии не является пучинистым. Это свойство негативное проявляется после насыщения водой. Поэтому более актуальный вопрос при засыпке – как отвести воду от фундамента.

stroynedvizhka.ru

Засыпка пазух фундамента

По требованиям пункта 4.25 ВСН 29-85 ширина засыпаемых песком (непучинистым грунтом – крупным и средним песком, щебнем, гравием) пазух вокруг ленточного фундамента определяется в зависимости от глубины промерзания грунтов и от их дренажных свойств. В грунте обратной засыпки в пределах 60 см от стены дома не должно быть твердых включений размером более 250 мм. При условии хорошей дренированности грунта, или при устройстве кольцевого дренажа, и при глубине промерзания грунтов до 1 м ширина пазухи может составлять всего 0,2 м. При глубинах промерзания грунта от 1 до 1,5 м минимально допустимая ширина пазухи составляет не менее 0,3 м. На грунтах с глубиной промерзания от 1,5 до 2,5 м пазуху желательно засыпать на ширину не менее 0,5 м. Глубина засыпки пазух в данном случае принимается не менее 3/4 глубины заложения фундамента, считая от планировочной отметки.

При плохой дренированности грунта и невозможности отвода воды из непучинистого грунта, засыпку пазух можно рекомендовать на ширину, равную на уровне подошвы фундамента 0,25-0,5 м. От основания фундамента ширина засыпки пазухи должна увеличиваться и на уровне поверхности земли (планировочной отметки) быть равной глубине промерзания грунта.

Рекомендуется производить засыпку пазухи только не мерзлым грунтом, слоями толщиной не более 20 см, с тщательным трамбованием каждого слоя в отдельности. При выполнении работ по обратной засыпке пазух и котлованов следует предусмотреть меры, позволяющие избежать повреждения дренажных труб, стен подвалов и нанесенных на них теплоизоляционных, влагоизоляционных, гидроизоляционных и пароизоляционных слоев. Использовать при засыпке пазух в одном слое грунты разных типов не допускается, если это не предусмотрено проектом [пункт 4.2 СНиП 3.02.01-87]. В пределах обратной засыпки твердые включения, должны быть равномерно распределены в отсыпаемом грунте и расположены не ближе 0,2 м от фундамента. Пазуха, засыпанная непучинистым грунтом, должна быть обязательно укрыта поверхностной водонепроницаемой отмосткой (жесткой или мягкой с гидроизоляцией) для отвода осадков, поступающих с кровли.

Размеры засыпаемых пазух на плохо дренированных грунтах или при невозможности водоотвода

В обычных условиях при наличии дренажа пазухи в грунте засыпаются крупным или средним песком (в смеси с керамзитом фракции 10-20 или без него), щебнем, гравием. Засыпка пазух непучинистым грунтом и его уплотнение должны выполняться с обеспечением сохранности гидроизоляции фундамента и подземных коммуникаций (кабелей, трубопроводов). Работы по засыпке пазух следует производить сразу после устройства гидроизоляции и утепления фундамента. Не допускается оставлять открытыми пазухи длительное время. Засыпку пазух рекомендуется доводить до отметок, гарантирующих надежный отвод поверхностных вод. В зимних условиях грунт для засыпки пазух должен быть талым.

Засыпанный песок требуется уплотнить [пункт 6.4 ВСН 29-85]. После окончания работ по устройству фундаментов следует незамедлительно закончить вокруг здания планировку с обеспечением стока атмосферных вод от здания и устройством отмосток. Не допускается оставлять мелкозаглубленные (незаглубленные) фундаменты незагруженными на зимний период. Если это условие по каким-либо обстоятельствам оказывается невыполнимым, вокруг фундаментов следует устраивать временно теплоизоляционные покрытия из опилок, шлака, керамзита, шлаковаты, соломы и других материалов, предохраняющих грунт от промерзания.

Запрещается устраивать мелкозаглубленные фундаменты на промерзшем основании. В зимнее время допускается устраивать ленточные фундаменты только при условии глубокого залегания грунтовых вод с предварительным оттаиванием мерзлого грунта и обязательной засыпкой пазух непучинистым материалом. Поверх засыпки устраивается кольцевое утепление грунта и мягкая (щебень, керамзит, грунт) или жесткая (мощение, отливка) отмостка.

dom040.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
