Чертеж как конструкторский документ. Основные правила оформления чертежа

Чертеж — конструкторский документ. К конструкторским документам относят графические (чертежи, схемы) и текстовые (спецификация, ведомости, технические условия и т. д.) докумен­ты, которые в отдельности или в совокупности определяют со­став, устройство изделия, содержат необходимые данные для его разработки, изготовления, контроля, приемки, эксплуатации и ремонта.

ГОСТ ЕСКД устанавливает различные виды графической конструкторской документации: чертеж детали, сборочный чертеж, чертеж общего вида, габаритный чертеж, монтаж­ный чертеж, схемы.

Чертеж является основным графическим документом, по­скольку по нему осуществляется разработка (чертеж общего ви­да), изготовление (чертежи рабочие, сборочные, общего вида), сборка (сборочные и монтажные чертежи) и контроль за качест­вом изготовления изделия (используются все виды чертежей).

Основным конструкторским документом для изготовления де­талей является чертеж.

Чертеж детали — это графический документ, содержащий изображение детали и другие данные, необходимые для ее изго­товления и контроля.

Все чертежи выполняются по определенным правилам, уста­новленным стандартом.

Форматы. Чертежи выполняют на листах бумаги определен­ного размера, называемых форматами.

ГОСТ 2.301—68 устанавливает следующие основные форматы: A0(841X1189), A1 (594X841), A2 (420X594), A3 (297X420), A4 (210X297).

На уроках черчения вы используете формат A4, размеры ко­торого равны 210x297.

Форматы оформляются внутренней рамкой чертежа, которая наносится по ГОСТу так, как показано на рисунке 127.

Основная надпись чертежа. В правом нижнем углу распола­гается основная надпись чертежа. ГОСТ 2.104—68 устанавлива­ет форму и размеры основной надписи. На рисунке 128 приво­дится пример выполнения основной надписи, используемой на учебных чертежах.

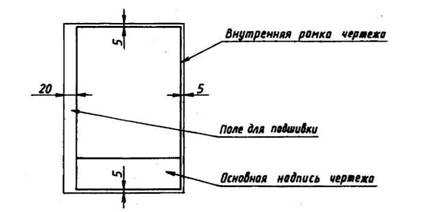

Рис. 127. Оформление формата

Рис. 128. Основная надпись учебного чертежа



Размеры на чертежах. Для полноты передачи информации на чертежах используют знаковую систему графического языка. Она предназначена для уточнения геометрической формы изо­бражаемого объекта и передачи метрической информации о ней, для указания технических и технологических требований и ха­рактеристик, предъявляемых к изделию. Для каждого вида тех­нической и технологической информации существуют свои, строго определенные носители информации (знаки, буквы, цифры, надпи­си). Знаковая система графического языка закреплена в ГОСТах в виде правил. Рассмотрим группу правил знаковой системы, отно­сящихся к нанесению размеров (ГОСТ 2.307—68).

Размер — величина отрезка, угла, дуги, окружности, выра­женная в каких-либо единицах. Например, в странах с метриче­ской системой измерения на машиностроительных чертежах размеры проставляются в миллиметрах, градусах, радианах, мину­тах, а на строительных — в сантиметрах.

В других странах используется иная система измерений, поэтому размеры на чертежах проставляются в дюймах. Одни дюйм (американский) равен 24,5 мм (Г- 24,5 мм).

Размеры на чертеже — величины, используемые для уточне­ния геометрической формы изображенного объекта, его элемен­тов и позволяющие осуществить изготовление и контроль за со­блюдением геометрических параметров изделия.

Нанесение размеров — процесс нанесения на изображения чертежа выносных и размерных линий, размерных чисел с уче­том формы (в том числе ее конструктивных особенностей) изде­лия и технологии его изготовления.

Для нанесения размеров каждого элемента формы существу­ют определенные правила. Вы знаете, что на видах форма ото­бражается контурами, состоящими из отрезков прямых, дуг ок­ружностей и т. д. Проставляя размеры для каждого элемента изображения на чертеже, мы тем самым задаем размеры пред­мета, которые наносятся по определенным правилам.

Нанесение размеров отрезков прямых. При нанесении раз­меров формы, изображенной на чертеже отрезками прямых, предпочтительно проставлять размеры следующим образом. От концов отрезка проводят две параллельные между собой сплош­ные тонкие линии, которые называются выносными линиями (рис. 129, а). На расстоянии 10 мм от отрезка и параллельно ему проводят сплошную тонкую линию, называемую размерной ли­нией. Размерная линия своими концами упирается в выносные линии и заканчивается стрелками. Начертание стрелок показа­но на рисунке 129, б. Выносные линии выходят за размерные на 1—3 мм. Над размерной линией проставляют

размерное число, которое всегда указывает истинный размер элемента формы (ребра, грани и т.д.).

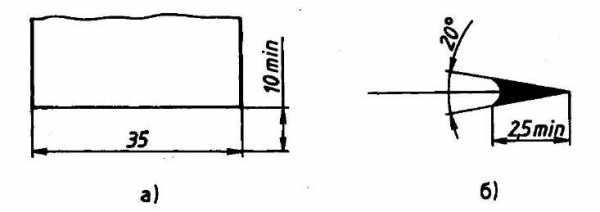

Рис. 129. Нанесение размеров отрезков прямых. Изображение стрелки



В местах нанесения размерного числа осевые, центровые ли­нии и линии штриховки прерывают (рис. 130, а). Стрелки не должны пересекать линию видимого контура (рис. 130, б).

Если для нанесения размерного числа недостаточно места над размерной линией, то размеры проставляются так, как показано на рисунке 130, в.

Нанесение размеров дуг окружностей. Проставляя размеры формы дуг окружностей, используют следующие правила.

Размерную линию проводят концентрично дуге, выносные ли­нии — параллельно биссектрисе угла, над размерным числом ставят знак дуги. Размерное число показывает длину дуги (рис. 131, а).

При нанесении радиуса дуги окружности допускается отме­чать положение ее центра пересечением штрихов. Сплошной тон­кой линией проводят прямую, соединяющую центр дуги с одной из ее точек. Эта линия будет являться размерной линией, которую заканчивают стрелкой, упирающейся в дугу. Размерное число, показывающее радиус дуги, проставляют над размерной линией (рис. 131, б) или на полке линии выноски (рис, 131, e) за знаком R. Высоты знака радиуса и размерного числа должны быть одинаковыми.

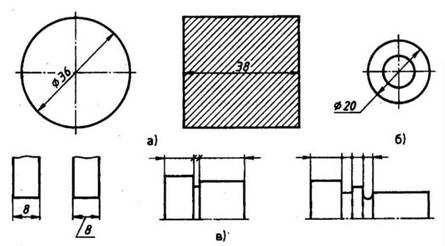

Рис. 130. Нанесение размерных чисел

Рис. 131. Нанесение размеров дуги

Рис. 132. Простановка малых и больших диаметров окружностей



При проведении нескольких радиусов из одного центра их размерные линии не располагают на одной прямой (рис. 131, г).

Нанесение размеров окружностей. ГОСТ допускает большое разнообразие в простановке размеров цилиндрических, кониче­ских и сферических поверхностей в тех случаях, когда они изо­бражаются окружностями. Нанесение размеров обусловлено диаметром изображаемой окружности (рис. 132).

При нанесении размеров окружностей перед размерным чис­лом ставят знак диаметра — 0 (см. рис. 132). Высота знака диаметра соответствует высоте размерного числа, наклон прямо­линейного элемента знака диаметра составляет угол 60° с гори­зонтальной прямой.

Нанесение размеров углов. При нанесении размера угла размерную линию проводят в виде дуги с центром в его верши­не, а выносные линии радиально, т. е. на продолжении сторон угла (рис. 133). Угловые размеры указывают в градусах, мину­тах, секундах с обозначением единиц измерения.

Нанесение размеров на изображения некоторых конструк­тивных элементов формы изделий. Одним из конструктивных элементов изделия является фаска — ско­шенная кромка стержня, бруска, отверс­тия (рис. 134, а). Нанесение ее величины осуществляется либо простановкой двух линейных размеров (рис. 134, б), либо линейным и угловым размерами (рис. 134, в, г).

Если на чертеже имеется несколько одинаковых фасок, то размер наносят один раз так, как показано на рисунке 134, г. Эта надпись означает, что снято две фаски размером 2 мм под углом 45*.

Нанесение размеров шлица (рис. 135, а) — паза в виде узкой прорези или канавки на головках винтов и шурупов — пред­ставлено на рисунке 135, б.

Нанесение размеров проточки — кольцевого желоба на стержне (рис. 136, а) или в отверстии — производят с помощью выносного элемента (рис. 136, б).

Нанесение размеров прямоугольного паза (рис. 137, а) — выемки (углубления) прямоугольной формы — показано на ри­сунке 137, б.

Рис. 134. Нанесение размеров фаски

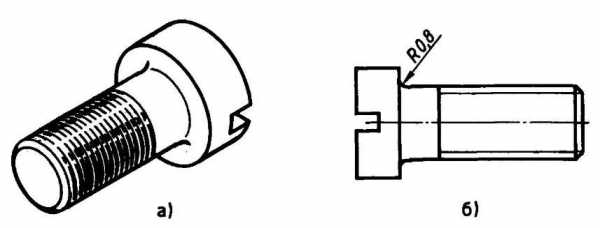

Рис. 135. Нанесение размеров шлица

Рис. 136. Нанесение размеров проточки на стержне

Рис. 137. Нанесение размеров паза

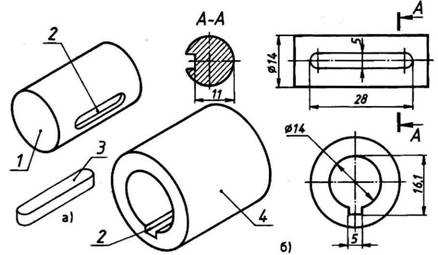

Рис. 138. Нанесение размеров шпоночного паза



Пример нанесения размеров шпоночного паза 2 — углубле­ния на валу 1, втулке 4 или ступице колеса, предназначенного для размещения в них шпонки 3, — приведен на рисунке 138.

Нанесение размеров галтели (рис. 139, а) — криволинейной поверхности плавного перехода одного элемента детали к друго­му — приведено на рисунке 139, б.

Нанесение размеров лыски (рис. 140, а) — плоского среза на цилиндрических, конических или сферических участках деталей, как правило, параллельного оси вращения, — показано на ри­сунке 140, б.

Нанесение размеров на изображениях изделий (рис. 141). Об­щее число размеров, проставленных на чертеже, должно быть минимальным, но достаточным для изготовления и контроля изделия.

Рис. 139. Нанесение размеров галтели

Рис. 140, Нанесеиие размеров лыски



Габаритными размерами определяются предельные величины внешних очертаний изделий. За габаритные размеры принимают длину, ширину, высоту изделия. Эти размеры всегда больше других, поэтому на чертеже их располагают дальше от изобра­жения, чем остальные.

При нанесении нескольких параллельных или концентриче­ских размерных линий расстояние между ними должно быть не менее 7 мм. Размерные числа располагают в шахматном поряд­ке (см. рис. 141).

Необходимо избегать пересечения размерных и выносных линий.

Размеры нескольких одинаковых элементов изделия нано­сят один раз с указанием их числа на полке линии выноски (см. рис. 141).

На чертежах иногда наносят справочные размеры, т. е. не подвергающиеся контролю. Они отмечаются знаком * (рис. 142). На месте расположения технических требований (над основной надписью) делают запись: * — размеры для справок.

Размеры на чертежах проставляют с учетом возможного тех­нологического процесса изготовления детали и удобства контро­ля ее геометрических параметров. Размеры наносят, начиная от базовых поверхностей или осей симметрии. В процессе изготов­ления и контроля детали именно от них производится обмер формы. Размеры наносят таким образом, чтобы обеспечить дос­таточную точность и удобство изготовления, измерения и контро­ля детали без каких-либо дополнительных подсчетов размеров. Существует несколько способов нанесения размеров детали, ко­торые показаны на рисунке 143.

Масштабы. На чертеже все изображения выполняются в со­ответствии с масштабом — отношением размеров изображения к действительным размерам изображаемого предмета (рис. 144). ГОСТ 2.302—68 устанавливает следующие масштабы: масштаб натуральной величины (1:1), при котором размеры изображения соответствуют действительным размерам детали в натуре;

масштабы уменьшения (1:2; 2:2,5; 1:4; 1:5; 1:10; 1:15; 1:20; 1:25; 1:40; 1:50; 1:75; 1:100 и т. д.), при которых размеры изображения меньше по сравнению с действительными размерами детали в натуре;



Рис. 141. Нанесение размеров

Рис. 142. Простановка справочных размеров

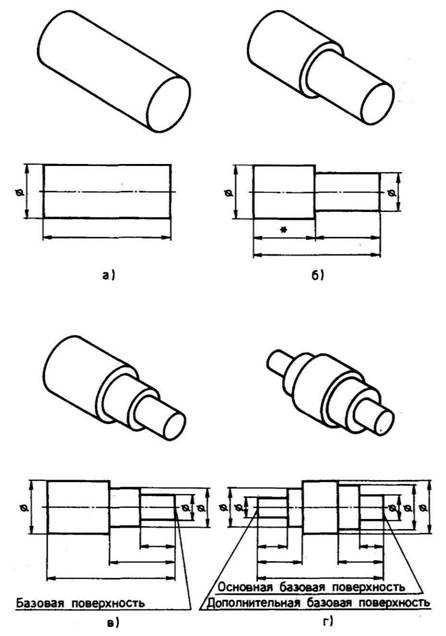

Рис. 143. Способы простановки размеров: а - обычный; б - цепочкой; в - от одной базовой поверхности; г - от двух базовых поверхностей
