Порядок регулировки клапанов ГАЗ-53

Проводится регулировка клапанов ГАЗ 53 при снижении оборотов двигателя и увеличенном расходе топлива. Еще одна причина для указанной процедуры — появление характерных шумов в районе выхлопной трубы и карбюратора Газ 53. В результате эксплуатационных нагрузок увеличивается зазор на клапане. С практической точки зрения проблема не позволяет завести «железного коня» с первого раза. Если это все-таки удается, то двигатель издает ритмичные стуки.

Вернуться к оглавлению

Восстановление технического состояния машины

Исправить ситуацию помогут на станции технического обслуживания, но справиться можно и без визита туда. Достаточно будет внимательно изучить инструкцию по эксплуатации транспортного средства. В ней расписано, как проводится настройка клапана ГАЗ 53. Способов для этого существует 2, при этом оба применяются только при холодном двигателе. Используется для этого регулировочный винт с контргайкой. Фиксируются они на плече коромысла.

Дальнейший порядок регулировки выглядит следующим образом:

  1. Установить поршень I цилиндра таким образом, чтобы указанная на шкиве метка полностью совпала с меткой на ВМТ.
  2. Согласно рекомендациям завода-изготовителя правильный зазор между нажимным концом коромысла и клапаном составляет от 0,25 до 0,3 мм. Необходимо убедиться, что щуп 0,25 мм свободно двигается, а деталь на 0,3 мм — не проходит в имеющийся зазор.
  3. Указанные размеры изменяются при длительной эксплуатации транспортного средства при повышенных нагрузках. Производитель сделал оговорку, касающуюся случаев деформации деталей. Оптимальный зазор определяется «на глаз». Главное, чтобы оба клапана были настроены с учетом правила: один свободно перемещается, а второй вообще не заходит в имеющийся зазор.
  4. Водители со стажем предлагают настраивать клапаны по величине зазора, равной 0,4 мм. По мере ослабления контргайки следует придерживать регулировочный винт при помощи отвертки. Аккуратно вложить в образовавшийся зазор щуп.
  5. При регулировке размера зазора необходимо неспешно крутить винт, иначе процесс установки нужного параметра будет долгим.
  6. Регулировочный винт затягивается без удаления щупа. Как только водитель убедился в правильности выполнения процедуры, необходимо вытащить щуп. Затем нужно отрегулировать вторую деталь.

    Затяжка регулировочного винта

  7. Для этого необходимо повернуть коленчатый вал на 90° и провести регулировку детали, расположенной на пятом цилиндре. После этого еще на 90° повернуть коленчатый вал, чтобы настроить клапан на четвертом цилиндре. Дальнейшая регулировка клапанов ГАЗ продолжается в следующем порядке: 2-6-3-7-8.

Перед тем как приступить к настройке следующего клапана, необходимо повернуть коленчатый вал на 90°, иначе велик шанс сломать двигатель.

Вернуться к оглавлению

Ремонт транспортных средств со значительным пробегом

Проблемы двигателя ГАЗ 53, эксплуатируемого продолжительное время, обусловлены несоблюдением графика проведения технического осмотра. В результате зазоры постепенно увеличиваются, снижая ходовые качества «железного коня». Даже если направляющие втулки клапанов ГАЗ физические не изнашиваются, позволяя быстро завести машину, водитель все равно отметит повышенный расход топлива.

Устранить проблему можно во время регулировки клапанов, проводимой указанным выше способом. При этом понадобится внести отдельные корректировки. Первое различие связано с порядком настройки элементов двигателя. Как только поршень I цилиндра занимает свое место, водитель продолжает его вращать до момента, пока указанная на шкиве метка не совпадет с меткой на ВМТ.

Чертеж установки коленчатого вала на метку ВМТ


После этого настраиваются впускные клапаны первого, третьего, седьмого и восьмого цилиндров. Правильность контролируется при помощи визуального осмотра. Если все верно, то потом осуществляется настройка выпускных элементов цилиндров №1, 2, 4, 5. К следующему этапу работы можно перейти только после того, как коленчатый вал будет повернут на 360°.

Водители без значительного опыта в ремонте двигателя автомобилей ГАЗ справятся с этой процедурой за 60 минут. Главное, на каждом этапе проводить визуальный контроль. В противном случае двигатель ожидают плачевные последствия.

Вернуться к оглавлению

Технические черты ремонта

Пустотелый выпускной клапан ГАЗ 53 сделан из стали. В состав детали входит натрий металлический, обеспечивающий лучшее охлаждение. При этом нужно помнить, что в силу заводского брака его количество бывает недостаточным. В результате втулки клапанов ГАЗ 53 быстро изнашиваются.

Так выглядит втулки клапанов для Газ 53


Предугадать это невозможно, но регулярные профилактические осмотры смогут в определенной мере помочь. Для усиления защитных свойств изделия головка и сальники клапанов ГАЗ покрыты наплавленным сплавом марки ХН-60ВУ. Даже при езде на повышенных оборотах наплавление защитит клапан от перегрева и поломки. В меньшей степени защищено седло клапана, подверженное вибрационным нагрузкам.

Водители со стажем рекомендуют через каждые 550-600 км пути проводить профилактический осмотр «железного коня». Времени это много не отнимет, зато позволит диагностировать неисправность на ранней стадии.

Двигатель транспортного средства справедливо сравнивают с оркестром. Каждая деталь выполняют определенную функцию. От эффективности работы каждой зависят эксплуатационные характеристики машины в целом.

Схема и порядок затяжки шпилек головки цилиндров ГАЗ-53


Каждый клапан в двигателе ГАЗ 53 отвечает за уровень потребления горюче-смазочных материалов и ходовые показатели «сердца» автомобиля. Как только водитель чувствует, что его «железный конь» начал издавать подозрительные звуки, необходимо провести технический осмотр.

По мере увеличения зазора между клапанами двигатель теряет способность в полной мере справляться со стоящими перед ним задачами. Снижаются обороты, ухудшается динамика разгона и появляется специфический шум в районе выхлопной трубы.

Если транспортное средство длительное время остается без квалифицированного технического обслуживания, то уже через несколько недель отдельные элементы двигателя начнут выходить из строя. Чем раньше автолюбитель заглянет под капот, тем дешевле ему обойдется ремонт.

Вернуться к оглавлению

Частота проведения профилактических осмотров

Согласно официальной инструкции по эксплуатации транспортного средства регулировку нужно проводить через каждые 700 км пути. Указанное значение носит относительный характер. В зависимости от условий эксплуатации, показатель смещается в большую или меньшую сторону. К примеру, длительная езда по бездорожью вездеходов на базе ГАЗ вызывает повышенные вибрационные нагрузки.

Процесс регулировки клапанов двигателя Газ 53


Это значит, что уже через каждые 300 километров не лишним будет заглянуть под капот «железного коня».Повышенное внимание уделяется транспортным средствам, бывшим в употреблении. Как бы ни уверял прошлый владелец в надежности ГАЗ, необходимо в обязательном порядке провести осмотр. Бдительность не бывает лишней.

avtomobilgaz.ru

Как отрегулировать клапана двигателя ГАЗ-66, ГАЗ-53

Снимаем клапанные крышки.

Выворачиваем свечи зажигания.

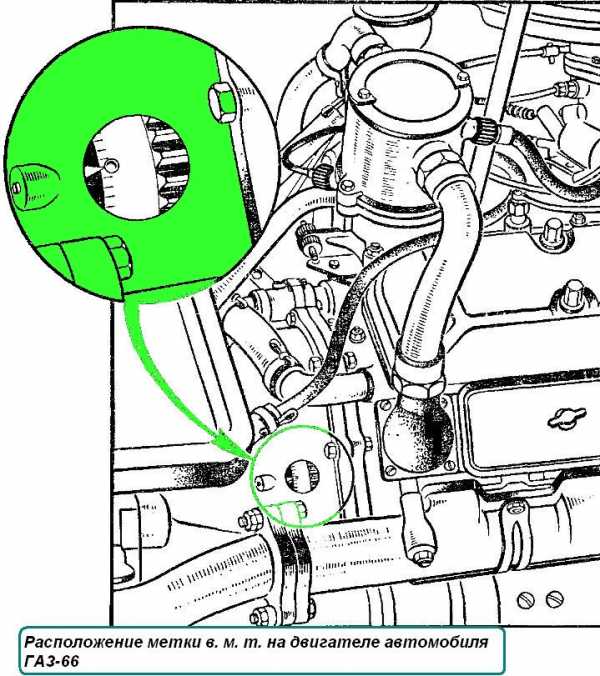

Устанавливаем поршень первого цилиндра в верхнюю мертвую точку, для этого закрываем пальцем отверстие для свечи первого цилиндра и провертываем коленчатый вал двигателя пусковой рукояткой до момента начала выхода воздуха из под пальца. Это произойдет в начале такта сжатия в первом цилиндре.

Убедившись, что сжатие началось, осторожно проворачиваем коленчатый вал двигателя пусковой рукояткой до совпадения указателя на картере сцепления с шариком зачеканенным в маховик (рисунок 1), а у автомобиля ГАЗ-53 – до совпадения риски на шкиве коленчатого вала с центральной риской указателя в. м, т. (рис. 2).

При положении поршня первого цилиндра в ВМТ такта сжатия впускной и выпускной клапана полностью должны быть закрыты.

В этом положении устанавливаем или проверяем зазор между коромыслом и стержнем клапана, который должен быть 0,25 – 030 мм на холодном (15 – 20 ˚ С) двигателе.

Допускается уменьшение зазора до 0,15—0,20 мм у клапанов, расположенных по краям головок: первого и восьмого впускных, четвертого и пятого выпускных (рис. 3).

Если зазор не совпадает: - ослабляем контргайку регулировочного болта и, вращая регулировочный болт, устанавливаем по щупу необходимый зазор. Затягиваем контргайку, удерживая от проворачивания болт, и снова проверяем зазор.

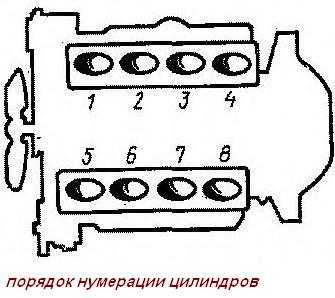

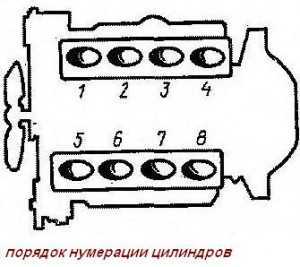

Зазоры у остальных цилиндров регулируем в порядке работы цилиндров 1-5-4-2-6-3-7-8, поворачивая коленчатый вал при переходе от цилиндра к цилиндру на ¼ оборота.

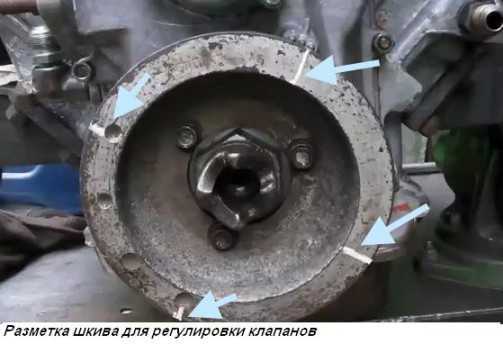

Чтобы лучше ориентироваться и ускорить процесс быстросохнущей краской размечаем приводной шкив на четыре части (рисунок 6).

autoruk.ru

Регулировка клапана ГАЗ-53 своими руками :: SYL.ru

ГАЗ-53 – это среднетоннажный грузовик, который выпускался в СССР на Горьковском автомобильном заводе. Первые машины сошли с конвейера в 1961 году. Несмотря на свой возраст, эти машины эксплуатируются до сих пор – причина в необычайной живучести узлов и агрегатов этих автомобилей. Инженеры заложили хороший ресурс в детали двигателя. Но даже таким автомобилям нужно обслуживание. Обычная процедура для этих моторов – регулировка клапана ГАЗ-53. Можно отрегулировать тепловые зазоры своими руками. Процедура не слишком сложная.

Двигатель

Производитель оснащал этот грузовик разными двигателями в разные годы. Так, дебютные версии, которые выпускались заводом до 1967 года, укомплектовывались шестицилиндровыми агрегатами ГАЗ-11. Данный двигатель выдавал 82 лошадиных силы и был способен разогнать грузовик до максимальных 74 километров в час. Затем после первого рестайлинга или модернизации, как тогда говорили, советский грузовик получил снова шестицилиндровый двигатель ЗМЗ-53. Его паспортная мощность составляла целых 115 лошадиных сил. Это позволило значительно увеличить максимальную скорость, а также грузоподъемность. В моторе использовалось по два клапана на цилиндр. Далее в 1983-1992 гг. автомобиль ГАЗ-53 стали оснащать восьмицилиндровым силовым агрегатом ГАЗ-53-12. Его мощность составляла 120 лошадиных сил.

Наряду с этими моторами некоторые экземпляры и модификации оснащали и другими двигателями. Так, можно выделить двигатель V8 объемом 4,25 литра с мощностью в 125 сил. На многих автомобилях, доживших до сегодняшнего дня, установлен дизельный V8 ЗМЗ-53. Агрегат отличается алюминиевой головкой и блоком цилиндров. Мотор известен своими слабыми элементами – часто выходил из строя распределитель системы зажигания, а также катушка. Но в целом, мотор мог эксплуатироваться достаточно долго – до капитального ремонта пробег, в среднем, составлял 200 тысяч километров. Также агрегат отличался и своей прожорливостью – расход был серьезный. Также водителям периодически приходилось заниматься обслуживанием. Болезнь этого мотора – клапана ГАЗ-53. Регулировка их была обычной задачей при проведении планового ТО.

Трансмиссия

Двигатели работали в паре с четырехступенчатой механической КПП. Она имела четыре передачи для движения вперед, а также одну заднюю передачу. Данные коробки тоже дожили до наших дней, хотя местами их эксплуатировали в достаточно непростых условиях.

Что касается прочих элементов в системе трансмиссии данного авто, то она построена на базе стандартной схемы. Привод автомобиля задний, а сцепление – самое классическое. Инженеры предусмотрели возможность установки раздаточной коробки, которая могла бы обеспечивать отбор мощности от двигателя.

Карбюратор

Теперь немного о системе питания. Карбюратор на ГАЗ-53 – двухкамерный, эмульсионный. Его особенность в одновременном открытии обеих заслонок при этом поплавковая камера достаточно сбалансированная. Данный карбюратор имеет индекс К-135. Он, если сравнить его с другими моделями, отличается наличием некоторых регулировок. Если неверно настроить или не настроить вовсе, то на двигателях, оснащенных стандартными ГБЦ, эксплуатировать его не удастся. Карбюратор ГАЗ-53 работает следующим образом– первая камера отвечает за подачу топливной смеси в 5, 6, 7, 8 цилиндры. А вторая – в 1, 2, 3, 4.

Зачем регулировать клапана?

Чтобы ДВС мог нормально функционировать, в каждом цилиндре двигателя имеется впускной и выпускной клапан. В процессе нагрева двигателя все его элементы раскаляются. Это касается и клапанов. Из курса физики известно, что при нагревании детали из любых материалов расширяются. Если клапан не будет иметь достаточного теплового зазора, то мотор будет работать нестабильно. Если эксплуатировать двигатель с ненастроенным зазором клапанов, то он не будет развивать своей полной мощности. При этом значительно вырастет расход горючего. Также будут слышны характерные хлопки в карбюратор и выхлопную трубу. Большие зазоры создают определенные трудности в момент запуска двигателя. Когда удастся все-таки запустить агрегат, можно услышать характерные стуки клапанов и их толкателей. Когда слышны эти стуки, необходима срочная регулировка клапана ГАЗ-53. Но не следует ориентироваться только лишь на шум. Лучше всего своевременно выполнять настройку теплового зазора. Это позволит мотору работать максимально исправно.

Как регулируются клапана на ГАЗ-53? Настройку можно осуществлять двумя способами. Рассмотрим оба. Весь процесс предельно простой для тех, кто немного разбирается в автомобилях. Настраивать клапана нужно только на холодном моторе – когда мотор хорошо прогрет, тепловые зазоры в нем могут вовсе отсутствовать. Это нужно учитывать.

Способ №1

Для начала регулировки клапана на ГАЗ-53 поршень первого цилиндра выставить в самое верхнее положение – это положение верхней мертвой точки. При этом соответствующая метка на шкиве должна совпадать с аналогичной на кожухе. В этом положении и впускной, и выпускной клапан будет закрыт.Зазоры под заводским данным между стержнем и кольцом на коромысле должны составлять 0,25-0,3 миллиметра. Это паспортные данные. И если автомобиль эксплуатируется продолжительное время, нормы эти будут неэффективными. В таком случае мастера определяют зазор на глаз. Большинство владельцев данных грузовиков сходятся во мнении, что для впускного и выпускного клапана наиболее оптимальный зазор – 0,4 миллиметра.

Далее с помощью отвертки нужно придерживать винт для регулировки клапана и ослабить контргайку. Затем щуп вкладывают в зазор. Регулировочный винт вращают до того положения, когда зазор будет в норме. При этом не стоит спешить при вращении винта. Крутить его следует медленно. Щуп не вытаскивают, а винт заворачивают. Затем щуп можно вытащить. Весь перечень действий проводят и для второго цилиндра.

Существует определенный порядок регулировки клапанов на ГАЗ-53. Коленчатый вал проворачивают на 90 градусов и настраивают зазор на пятом цилиндре двигателя, еще через 90 градусов – на четвертом цилиндре. Далее порядок меняется – 2, 6, 3, 7, 8.

Второй способ

Процесс регулировки клапанов на ГАЗ-53 аналогичен тому, который используется в первом способе. Но когда поршень устанавливается в ВМТ, настраивают впускные клапаны на 1, 3, 7, 8 цилиндрах. А выпускные - на 1, 2, 4, 5. Все прочие клапана регулируют лишь после полного оборота коленчатого вала двигателя на 360 градусов.

Особенности клапанов

Клапана для двигателей ГАЗ-53 - пустотелые, изготовлены из стали. Внутри имеется металлический натрий, который там нужен для лучшего охлаждения. Нередко клапана изготавливают с различным браком. Часто в изделии недостаточное количество натрия.

В результате – повышенный износ элемента. Угадать момент, когда клапан износится, невозможно. Однако регулярный осмотр и ремонт ГАЗ-53 позволит предотвратить проблему. Проводить такие осмотры рекомендуется через каждые 3-5 тысяч километров пути в зависимости от особенностей эксплуатации.

В заключение

Итак, мы выяснили, как и зачем регулировать клапана на 53-м ГАЗоне. При регулярном обслуживании и профилактических ремонтах эти автомобили еще послужат очень долго. Ресурс, заложенный производителем, однозначно не выработался. Главное – делать все по инструкции. Тогда все обязательно получится. Также необходимы специальные инструменты (ключи, щуп) и схема регулировки клапанов ГАЗ-53. Порядок настройки данных механизмов мы указали выше.

www.syl.ru

Регулировка клапанов ГАЗ-53 своими руками


ГАЗ-53 – это надёжный грузовой автомобиль, выпускаемый с 1961 года. Популярность данного автомобиля обуславливается повышенной износостойкостью деталей, поэтому он успешно эксплуатируется и сегодня. Если периодически выполнять регулировку клапанов ГАЗ-53 и диагностировать техническое состояние остальных элементов двигателя, то грузовик долго прослужит верой и правдой.

Порядок регулировки

На ГАЗ-53 установлен восьмицилиндровый V-образный двигатель марки ЗМЗ, поставляемый ранее одноимённым заводом. Максимальная мощность двигателя составляет 120 лошадиных сил, а объём – 4254 кубических сантиметра.

Рекомендации

8 цилиндров в моторе предполагают наличие 16 клапанов в ГАЗ-53 (впускных и выпускных). По наличию определённых признаков водитель может понять, что необходимо выполнить их регулировку:

Схема двигателя ГАЗ-53

  • Значительное снижение оборотов.
  • Повышенный расход топлива.
  • Падение мощности мотора, соответственно, и скорости грузовика.
  • «Чихание» карбюратора.
  • Хлопки в выхлопной трубе.
  • Тяжёлый запуск движка.
  • Характерные стуки, издаваемые клапанами и толкателями после запуска.

Чтобы выполнить регулировку клапанов ГАЗ-53 необязательно дожидаться появления признаков, обозначенных выше. Можно это делать в профилактических целях каждые 500–600 километров пути. Хотя в официальной инструкции имеется рекомендация осуществления настройки клапана ГАЗ 53 спустя 700 километров.

Порядок

Регулировку клапанов ГАЗ-53 должен выполнять человек, имеющий хотя бы минимальное представление о работе двигателя внутреннего сгорания и опыт починки автомобиля.

Существуют два основных способа настройки. Второй метод применяется в основном для автомобилей со значительным пробегом. Каждый из них исполняется только на холодном моторе, так как при нагреве детали мотора расширяются – выставить зазор корректно не представляется возможным. Для этого применяются контргайка и винт под отвёртку для регулировки, которые крепятся на плечо коромысла.

Первый способ:

Порядок регулировки клапанов ГАЗ-53

  • Поршень цилиндра №1 докручивается до отметки верхней мёртвой точки.
  • Метки на шкиве и зубчатом указателе, прикреплённом к торцу движка, должны совпадать.
  • По заводским рекомендациям зазор между ножкой клапана и кулачком коромысла должен составлять 0,25–0,3 мм.
  • При приличном пробеге ГАЗ-53 детали изнашиваются и указанный выше нормальный размер зазора несколько увеличивается.
  • Водители со стажем рекомендуют использовать щуп толщиной 0,4 мм, но чаще оптимальная величина зазора определяется «на глаз».
  • Ослабляя контргайку необходимо зафиксировать регулировочный винт посредством отвёртки.
  • Выставляя зазор важно поворачивать винт медленно до полного зажатия щупа.
  • Щуп удаляют, только убедившись в верности выполнения настройки.
  • Те же манипуляции проделываются и для второго клапана на данном цилиндре.
  • Прежде чем перейти к регулировке клапанов каждого последующего цилиндра коленчатый вал нужно провернуть на 90 градусов.
  • Остальные клапаны настраиваются в такой последовательности цилиндров – 5, 4, 2, 6, 3, 7, 8.

Варианты ремонта двигателя автомобиля со значительным пробегом

Грузовики эксплуатируются в течение длительного срока, но не всегда вовремя проходят регулярный технический осмотр. Закономерный результат – возникновение проблем в работе мотора, повышение расхода топлива и проблема с запуском. Причина неполадок – изнашивание деталей и увеличение зазоров. Следствие – необходимость ремонта ГАЗ-53.

В качестве профилактики возникновения проблем для машин с внушительным пробегом рекомендуется применять второй способ регулировки клапанов.

Второй способ:

Этапы регулировки клапанов ГАЗ-53

  • Принцип регулировки клапанов ГАЗ-53 идентичен с тем, что описан в первом способе, меняется лишь порядок.
  • После поворота поршня цилиндра до совпадения отметок настраиваются сначала впускные клапаны цилиндров 1, 3, 7, 8.
  • Затем, необходимо отрегулировать выпускные клапаны цилиндров 1, 2, 4, 5.
  • Завершающий этап – настройка оставшихся клапанов с предварительным поворотом коленчатого вала на 360 градусов.

Выполнить описанные действия и произвести полную настройку при наличии некоторого опыта и базы знаний можно всего за час, сэкономив кучу времени и средств на ремонте двигателя. Но следует быть предельно осторожным и визуально контролировать каждый этап.

Технические нюансы при ремонте

Клапаны, установленные в движке ГАЗ-53, являются пустотелыми и изготовленными из стали. Для обеспечения лучшего и более быстрого охлаждения деталей в состав металла добавляют натрий. Детали изготавливаются в заводских условиях и такой брак, как недостаточное количество натрия, очень сложно отследить. Хотя данная ситуация является распространённой. Результат – снижение износостойкости втулки детали.

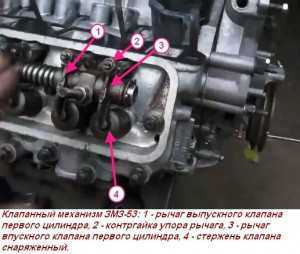

Клапанный механизм ЗМЗ-53

Заранее отмерить срок службы и предугадать момент выхода из строя невозможно, но прохождение регулярного технического осмотра и обслуживания значительно снизит риск поломки двигателя.

Наплавление в виде сплава марки XH-60ВУ, которым покрывают головку и сальники клапанов рассматриваемого грузовика, поможет значительно усилить защиту деталей от износа, поломки и перегрева даже при работе двигателя на повышенных оборотах. Наибольшая нагрузка приходится на седло клапана, так оно подвержено воздействию сильной вибрации.

Двигатель – это сердце автомобиля, а клапаны отвечают за подачу в него горюче-смазочных материалов, которые можно сравнить с кровью в организме. От технического состояния, правильности и эффективности работы каждой из этих составляющих зависит качество и длительность срока службы всего ГАЗ-53.

Видео по теме: Регулировка клапанов ГАЗ-53


specnavigator.ru

Как на газ 53 отрегулировать клапана


Регулировка тепловых зазоров клапанов двигателя автомобиля ГАЗ-66 и ГАЗ-53

Снимаем клапанные крышки.

Выворачиваем свечи зажигания.

Устанавливаем поршень первого цилиндра в верхнюю мертвую точку, для этого закрываем пальцем отверстие для свечи первого цилиндра и провертываем коленчатый вал двигателя пусковой рукояткой до момента начала выхода воздуха из под пальца. Это произойдет в начале такта сжатия в первом цилиндре.

Рис. 1

Убедившись, что сжатие началось, осторожно проворачиваем коленчатый вал двигателя пусковой рукояткой до совпадения указателя на картере сцепления с шариком зачеканенным в маховик (рисунок 1), а у автомобиля ГАЗ-53 – до совпадения риски на шкиве коленчатого вала с центральной риской указателя в. м, т. (рис. 2).

Рис. 2

При положении поршня первого цилиндра в ВМТ такта сжатия впускной и выпускной клапана полностью должны быть закрыты.

Рис. 5

В этом положении устанавливаем или проверяем зазор между коромыслом и стержнем клапана, который должен быть 0,25 – 030 мм на холодном (15 – 20 ˚ С) двигателе.

Рис. 3

Допускается уменьшение зазора до 0,15—0,20 мм у клапанов, расположенных по краям головок: первого и восьмого впускных, четвертого и пятого выпускных (рис. 3).

Если зазор не совпадает: - ослабляем контргайку регулировочного болта и, вращая регулировочный болт, устанавливаем по щупу необходимый зазор. Затягиваем контргайку, удерживая от проворачивания болт, и снова проверяем зазор.

Зазоры у остальных цилиндров регулируем в порядке работы цилиндров 1-5-4-2-6-3-7-8, поворачивая коленчатый вал при переходе от цилиндра к цилиндру на ¼ оборота.

Рис. 6

Чтобы лучше ориентироваться и ускорить процесс быстросохнущей краской размечаем приводной шкив на четыре части (рисунок 6).

autoruk.ru

Регулировка клапанов ГАЗ 53

Регулировка клапанов ГАЗ 53 не представляет сложностей. Достаточно разобраться с порядком выполнения регулировки, времени процедура много не займет. Предвестником необходимости отрегулировать клапана, бывает снижение мощности автомобиля, увеличение расхода топлива, слышимость посторонних звуков из карбюратора и выхлопной трубы.

Производится регулировка клапанов ГАЗ 53 двумя простыми способами, при холодном двигателе. Первый способ подразумевает такие действия. Поршень первого цилиндра необходимо установить в ВМТ, обеспечивая совпадение меток на шкиве и ВМТ указателе. Оба клапана данного цилиндра находятся в закрытом состоянии. Требуется определить зазор, он может колебаться в пределах от 0,25мм до 0,4мм, у каждого водителя своя видимость идеального зазора, но за указанный интервал показатели выходить не должны. Далее требуется отверткой придержать регулировочный винт первого клапана, настройка которого проводится, и постепенно ослаблять контргайку. Затем нужно в зазор вложить щуп определенного размера, крутить регулировочный винт пока щуп не будет зажат между стержнем клапана и нажимным концом коромысла. После этого надо затянуть регулировочный винт, вытянуть щуп. Такая же процедура производится на втором клапане. После поворота коленвала на 90 градусов нужно отрегулировать клапана на пятом цилиндре, потом произвести поворот еще на 90 градусов, повторить процедуру на 4 цилиндре. Дальнейший порядок цилиндров будет следующий: 2-6-3-7-8. Перед регулировкой клапанов на каждом цилиндре производится поворот коленвала на 90 градусов.

Второй способ регулировки клапанов ГАЗ 53 идентичный первому. Но есть небольшие отличия. Поршень первого цилиндра устанавливается по указанному выше принципу, производится регулировка впускных клапанов (1, 3 цилиндра, 7 и 8), после чего процедура повторяется с выпускными клапанами (1, 2, 4, 5 цилиндра). Регулировка оставшихся осуществляется только после поворота коленвала на 360 градусов.

Регулировка клапанов на автомобиле ГАЗ 53 очень простая, не требует больших временных затрат, достаточно знать определения и расположение всех упомянутых выше деталей.

Если приложить малейшие усилия, вникнуть в принцип регулировки клапанов на ГАЗ 53, можно успешно произвести ее самостоятельно, в дальнейшем делать это своими руками, не посещая СТО или мастерскую.

Еще по теме

awtosowet.ru

Клапана ГАЗ-53: регулировка. Грузовые автомобили

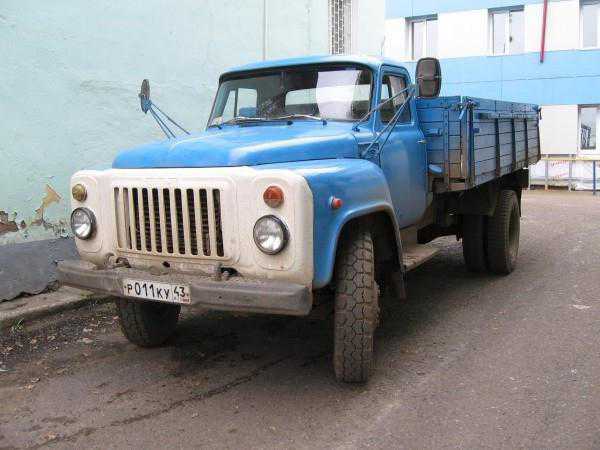

В 60-х годах уже прошлого века на Горьковском автозаводе запустили в производство серию среднетоннажных грузовиков. Одним из них был ГАЗ-53. Давайте узнаем его технические характеристики, а также поговорим о регулировке клапанов.

Грузовики из 52, 53 и 66 серий были линейкой настоящих универсалов для применения в народном хозяйстве. Они обеспечивали грузоперевозки в промышленности, а также успешно применялись в сельском хозяйстве.

История модели

В 1964 году представили базовую модель автомобиля ГАЗ-53. Она оснащалась уже агрегатом от ЗМЗ с индексом 58. Это был ГАЗ-53 (дизель) мощностью в 115 л. с. Максимальная скорость, которую выдавал этот мотор, составила 85 км/ч. Однако модель выпускали лишь один год.

В 1965 году появляется бортовой грузовик 53А. Инженерам удалось увеличить грузоподъемность модели до четырех тонн. В 1966 году вышла модификация для военных целей. Зажигание ГАЗ-53 уже происходило за счет искрообразования.

Производство свернули в 1982 году, а всего выпустили порядка 4 млн экземпляров.

Интерьер и внешний дизайн

Внешность 53-го была очень современной. Дизайнеры сделали облицовку более цельной. Особенно это коснулось решетки радиатора. Бензобак расположили под водительским сидением. Горловина бака располагалась у водительской двери, за кабиной. Это очень помогло в дальнейшем, когда стали переводить эти автомобили на ГБО. Чаще всего кузов ГАЗ-53 был бортовой и изотермический.

Запуск производился от электрического стартера с втягивающим реле. Кабина была оснащена отличным отопителем и стелоочистителями. Сидения были изготовлены в виде дивана. Однако сидеть на нем было удобно даже в зимнее время.

Карбюратор ГАЗ-53

Грузовик оснащается эмульсионным карбюратором двухкамерного типа. Также в нем реализовано одновременное открытие дроссельных заслонок с возможность сбалансированной поплавковой камеры.

Этот карбюратор имеет индекс К-135. От прошлых модификаций модель отличается некоторыми регулировками. Если не настраивать параметры, на моторах с обычными головками цилиндров его использовать не получится.

Карбюратор ГАЗ-53 работает следующим образом. Левая камера отвечает за 5,6,7,8 цилиндры. Правая подает горючее в 1,2,3,4 цилиндры.

Трансмиссия

Мотор работает вместе с четырехступенчатой коробкой передач. Она оснащалась четырьмя передними передачами и одной задней. Коробка ГАЗ-53 нормально работала даже в жестких условиях.

Система трансмиссии построена по стандартной схеме. Привод задний. В качестве сцепления использовано классическое однодисковое сухое сцепление. Карданный вал и механизм карданной передачи также реализован по классической схеме.

Нужно сказать, что коробка ГАЗ-53 предусматривает установку «раздатки». Она позволит обеспечить отбор мощности.

Двигатель

В качестве силового агрегата использовали ЗМЗ-53. Это дизельный восьмицилиндровый мотор. Он имел головку, а также блок цилиндров из алюминия. Распределители и катушка зажигания на этом моторе часто выходили из строя. До необходимости проведения капитального ремонта машина проходила около 400 тыс. км. Экономичным мотор назвать было нельзя. Водители часто жаловались также на клапана ГАЗ-53. Регулировка их была привычным делом.

В качестве карбюратора применили двухкамерную модель, чтобы исправить высокий расход топлива.

Подвеска советского грузовика

Среднетоннажный грузовой автомобиль ГАЗ-53 оснащался рессорной зависимой системой подвески. Спереди машина оснащена телескопическими амортизаторами. Управлять машиной трудно, потому как гидроусилитель не предусмотрен.

Для того чтобы переключить скорость, необходимо было делать двойной выжим сцепления. Карданная передача состояла из двух валов. Несмотря на множество недостатков конструкции, ремонт ГАЗ-53 был не слишком трудным, а запчасти были вполне доступны. Среди прочих проблем с машиной наблюдались проблемы с клапанами. О них мы расскажем прямо сейчас.

О самостоятельной регулировке клапанов

Для работы любых двигателей необходимо наличие как минимум двух клапанов на каждый из цилиндров. На сегодняшний день применяют тарельчатые элементы. На автомобиле ГАЗ-53 выпускной клапан выполнен из высококачественной стали. Он имеет пустотелую конструкцию. Впускной также сделан из качественной стали. Чтобы головки лучше охлаждались, в тело элемента залит металлический натрий. Чтобы повысить жаропрочность, на фаске выпускных клапанов выполнена наплавка специальным сплавом. Стержни имеют специальные канавки под сухари. Они соединяют клапаны и тарелку пружин.

Для того чтобы обеспечить лучшую наполняемость цилиндра топливной смеси, тарелка на выпускном клапане имеет больший диаметр, чем на выпускном.

Когда на автомобиле ГАЗ-53 дизель запущен и используется, эти детали подвергаются очень серьезным нагрузкам.

Принцип действия

Прежде чем рассмотреть регулировку клапанов, нужно узнать, как они работают. Каждый знает, что основная задача, которая ставится перед данными деталями - осуществление выпуска и впуска. Это газообмен.

Сначала через впускной клапан в цилиндр подается топливная смесь, далее продукты сгорания выходят через выпускной элемент. Закрытие, а также открытие их осуществляется при помощи распределительного вала. Для того чтобы клапан после открытия мог вернуться на свое место, предусмотрена специальная пружина. Она очень важна в этой конструкции. Когда клапан закрыт, пружина герметизирует отверстие.

Клапана ГАЗ-53 – регулировка и необходимость в зазорах

Так, данный элемент имеет стержень и тарелку. Когда двигатель нагревается до своих рабочих температур, то стержень нагревается и удлиняется. Поэтому для компенсации такого удлинения конструкторы предусматривают специальные технологические зазоры между кулачком распредвала и стержнем.

Этот зазор можно измерить лишь в режиме холостого хода. Когда агрегат уже горячий, он уменьшится или же вовсе исчезнет. Стержень удлиняется из-за нагрева. Это так называемые тепловые зазоры.

Когда регулировать?

Как часто необходимо настраивать клапана ГАЗ-53? Регулировка необходима тогда, когда слышен характерный шум. Он создается за счет стука рокеров и кулачков. Зазоры должны максимально полностью соответствовать нормам производителя двигателя. Но не стоит ориентироваться лишь только на шум. Если произошел износ клапана, тогда выходу из строя подвергнется не только клапан, но и рокер, а вместе с ним и кулачок.

Как регулировать клапаны?

Эта процедура не будет представлять какой-либо сложности. Сперва нужно выяснить, в каком порядке проходит настройка. Регулировать нужно по определенным признакам. Например, если снизилась мощность мотора, увеличился расход топлива, появились посторонние звуки из карбюратора и выхлопной.

Регулировка производится с помощью очень простых способов. Если использовать первый, тогда поршень в первом цилиндре необходимо установить в верхнюю мертвую точку. Для этого на шкиве ГРМ есть специальные метки. Клапаны цилиндра закрыты. Нужно выяснить, какой зазор. Он может быть различным: от идеального до очень большого. Каждый водитель знает свой личный идеальный зазор на конкретном двигателе.

Для регулировки при помощи отвертки придерживаем винт регулировки на первом клапане, а затем ослабляем контргайку. Далее следует вложить в зазор проверочный щуп по необходимому размеру, а винт требуется крутить до тех пор, пока он не будет зажат между коромыслом и клапанным стержнем. Клапан отрегулирован. Эта процедура проводится и на втором элементе. Дальше, чтобы отрегулировать клапаны на остальных цилиндрах, нужно провести поворот шкива еще на 90 градусов. Регулировки повторяются на четвертом цилиндре. Порядок операций по цилиндрам будет следующим: 2 - 6 - 3 - 7 - 8.

Если говорить о втором способе, то он очень похож на первый, однако порядок будет немного другим. Так, настраиваются впускные клапаны для 1, 3, 7, 8 цилиндров, а затем выпускные 1, 2, 4, 5. Оставшиеся можно тоже отрегулировать, если повернуть коленчатый вал на 360 градусов. На этом можно считать закрытым вопрос "как настраивать клапана ГАЗ-53". Регулировка их не сильно трудная, да и по времени не особо длительная.

В качестве заключения

Как видите, клапаны и принципы их настройки ничем не отличаются от легковых автомобилей. Операция очень простая, не требует слишком много времени. От водителя нужны лишь знания расположения данных узлов и небольшой опыт. Также нужен будет базовый набор инструментов для проведения настройки.

С регулировкой клапанов справится даже начинающий водитель и таким образом можно будет сэкономить на услугах СТО.

Итак, мы выяснили техническое устройство и правила регулировки клапанов среднетоннажного грузового автомобиля ГАЗ-53.

fb.ru

Регулировка клапанов Газ 3307 и Газ 53

   Здравствуйте Уважаемые друзья! Сегодня мы научимся регулировать клапана. Вернее будет сказать правильно научимся регулировать клапана. Я буду описывать как сам делаю регулировку клапанов на двигателях Змз 511. Вообще то, регулировка клапанов: где они регулируются обычным способом ( я имею ввиду под понятием «обычный способ» ключ, отвертку и щуп) будь то Газончик, будь то Зил или двигатель л/а, да хоть дизельный двигатель.

   Клапана регулируются примерно одинаково, надо просто соблюсти на сколько градусов крутить коленвал или распредвал. И обязательно величину зазора, для каждого двигателя свои параметры. (Есть разница даже между впускными и выпускными клапанами, но это не так критично).      Не могу еще не сказать что есть еще двигателя где зазоры клапанов регулируются не щупом, а так называемыми пятаками:

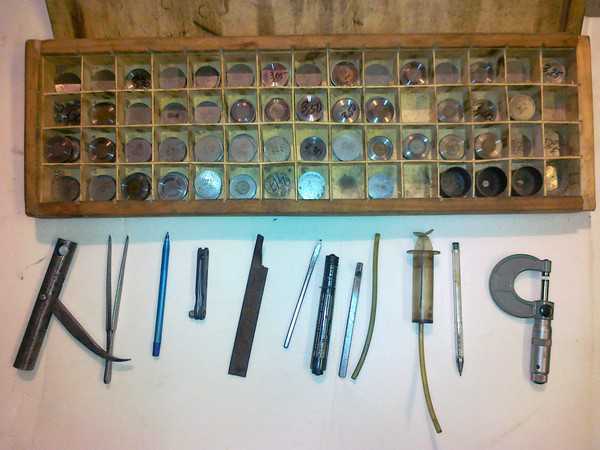

то есть величина нужного размера зазора подгоняется толщиной подходящего пятаки. Пятаки, как я думаю Вы догадались, бывают разной толщины и толщина у них меряется с помощью микрометра-микронами. Так то на них размеры выжжены лазером, но бывает такое что размер не видно, протерт, вот тут и приходит на помощь микрометр.    Такой способ регулировки пока на наших отечественных грузовиках не встречается (про иномарки не берусь говорить не знаю). А вот на л/а такой способ уже давнооо применяется как первые переднеприводные ВАЗы начели выпускать с тех пор и посей день применяется.      Еще есть один вид двигателей, где вмешательство наше не требуется, то есть клапана регулировать не нужно. Зазоры на клапанах регулирует специальный гидрокомпенсатор, вернее зазора нет он компенсируется специальным гидрокомпенсатором.

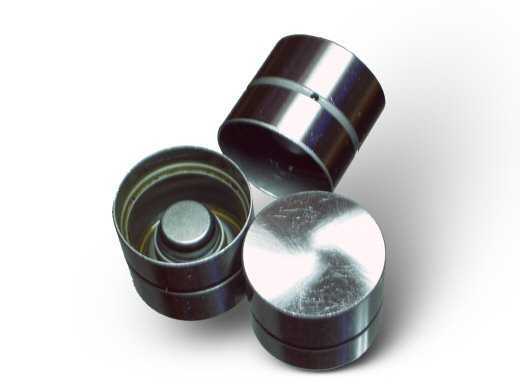

    Правильная работа гидрокомпенсаторов зависит непосредственно от давления масла в двигателе. Но это отдельная тема как нибудь про это напишу, но не сегодня и так не много отвлекся от темы.

Регулировка клапанов на двигателе ЗМЗ 511!
Первый способ!

И так как я уже говорил буду описывать как сам регулирую. Пока не каких проблем и жалоб не было.

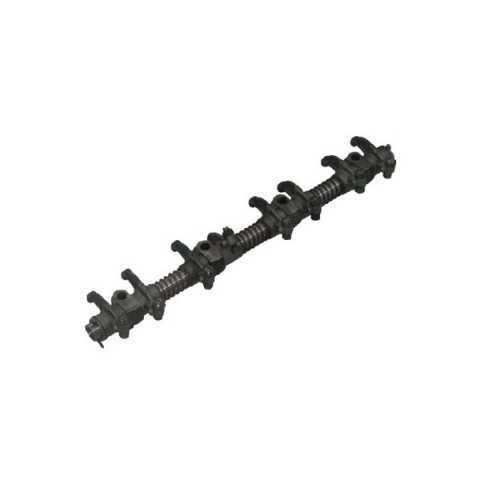

В первую очередь нужно вскрыть клапанную крышку и снять коромысла.

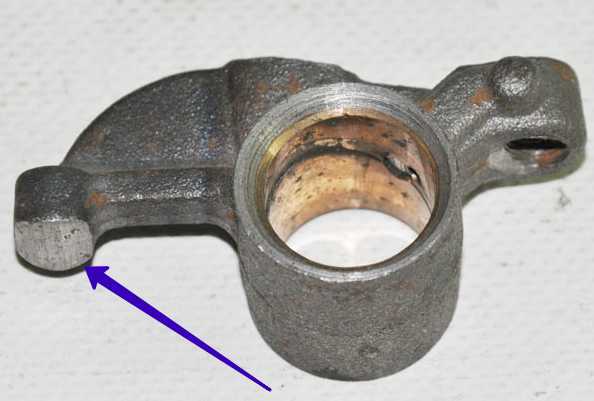

   А зачем снимать спросите Вы, затем что бы проверить нет ли выработки на коромыслах. Если у двигателя уже много моточасов то выработки на коромыслах не избежать. На каком месте появляется выработка я указал стрелочкой на картинке

   Плоскость которая указана на картинке должна быть именно такой. Если же есть выработка то нужно от нее избавится. Нужно коромысла зажать на тиски и плоским напильником (рашпилем) довести до такого состояния чтобы не было не каких выработок. Иначе удачи не видать :). И так с каждым коромыслом. При этом не обязательно снимать коромысла с оси коромысел, как показано на картинке, можно выровнять, то есть избавится от выработки и в собранном виде.

   И так мы выровняли коромысла избавились от выработки теперь установите на место коромысла и продолжим.

  Теперь снимаем крышку распределителя зажигания (трамблера). Можно вообще, крышку трамблера со свечными проводами, убрать в сторону чтобы не путались под ногами:). Если Вы вдруг боитесь запутаться, с порядком присоединения проводов высокого напряжения от трамблера к свечам, то можете почитать, тут все есть. Так что убирайте, провода с крышкой трамблера, смело в сторону, мешаться только будут.

Установка в ВМТ поршень первого цилиндра.

  А теперь нам нужно выставить на ВМТ (Верхнюю Мертвую Точку) поршень первого цилиндра и именно в такте сжатия. А как нам быстренько узнать именно такт сжатия или нет. Вставляем рукоятку для ручного пуска, или как он там по научному называется (где то он горбач , а где то кривой, думаю Вы поняли о чем я ). И крутим до того момента пока не совпадут метки на шкиве коленчатого вала и в передней крышке двигателя:

  А-это метка на передней крышке двигателя, В-соответственно это метка на шкиве коленчатого вала. Тем самым мы с Вами выставили поршень первого цилиндра ВМТ.

И так когда совпали эти метки это еще не значит что можно приступать к регулировке, нам еще нужно убедиться что в первом цилиндре именно такт сжатия. Есть простых два способа:

  1. Нужно открутить свечу с первого цилиндра вставить вместо свечи какой нибудь пыж желательно резиновый. И крутить ручкой до совпадения меток и именно в момент совпадения меток в такте сжатие пыж вылетит, то есть сжатием его просто выдует. И это будет именно такт сжатия.
  2. Можно еще вторым способом, более быстрый чем вышеуказанный, проверить такт сжатия. После совпадение меток на шкиве и передней крышке, бегунок трамблера должен смотреть назад по ходу автомобиля. Это будет соответствовать тому что подается искра на первый цилиндр двигателя. А искра подается именно в такт сжатия(Если бегунок смотрит вперед это будет сжатие в 6 цилиндре). ТО есть повторю еще раз: когда крутите рукояткой двигатель бегунок тоже крутится. При совпадении меток А и В бегунок должен смотреть назад своей контактной, медной пластиной (назад по ходу авто).

  Вот теперь мы с Вами определили ВМТ и такт сжатия в первом цилиндре и можно смело регулировать клапана. Зазоры в клапанах ставьте 0.30 мм и не ошибетесь. 0.30 щуп должен ходить с небольшим усилием , а 0.25 проходить легко вот тогда у Вас будет отличный зазор поверьте всегда так делаю и Вам рекомендую. И так после регулировки в первом цилиндре крутим двигатель на 90° то есть на четверть оборота и регулируем в пятом цилиндре и так далее и т.п. Вот порядок: 1-5-4-2-6-3-7-8 .

Регулировка клапанов на двигателе ЗМЗ 511!
Второй способ!

  Еще не могу Вам сказать, что есть еще один способ регулировки клапанов. Это "регулировка в два оборота"  как это понять? Да очень просто:

  1. Сначала все также выставляете поршень первого цилиндра в ВМТ и именно в такте сжатия. Потом регулируете следующие клапана:

  • Впускные клапана 1,3,7 и 8 цилиндра;
  • Выпускные клапана 1, 2, 4 и 5 цилиндра.

  2. Остальные клапана регулируете после того как повернете коленчатый вал на 360 гpaдycoв, то есть на один оборот. И на этом все.

  Главное помните: клапана нужно регулировать на холодном двигателе или не раньше трех часов после того как заглушили. А в летние и жаркие дни и того больше. Но если Ваш автомобиль стоит на улице и Вы регулируете в зимний период, надо завести двигатель и дать поработать, некоторое время, минут 4-5 вполне будет достаточно, но не более.

  Абсолютно на холодном двигателе делать регулировку клапанов тоже не рекомендуется особенно в зимний период.

Регулировка клапанов Газ-66 на двигателе ЗМЗ 511!

   При регулировке клапанов Газ-66 с двигателем Змз-511, не какой разницы нет, все также как и при регулировка клапанов на Газ-3307 и Газ-53 с двигателем ЗМЗ 511.

   Но есть один момент. Просто есть разница в расположений меток на шкиве и передней крышке двигателе. Вот на Газ-66 как раз таки метки расположены не на шкиве и крышке, а сзади на маховике и кожухе (задней балке) двигателя. Все остальное точно так же как на Газ-3307 и Газ-53. Вот тут я сделал кое какой снимок, вдруг если кто не знает. Откроете соответствующий лючок, на задней балке двигателя, и увидите метку и стрелку на снимке все видно.



Порядок работы цилиндров можете посмотреть вот тут вдруг если боитесь ошибиться.

 Ну что же я на этом заканчивая мы с Вами сегодня отрегулировали клапана на ЗМЗ 511.

  Если вдруг, Вы что то не нашли, или у Вас просто нет времени на поиски, то я рекомендую ознакомиться со статьями в категорий "Ремонт ГАЗ". Я уверен Вы найдете ответ на свой вопрос, а если же нет напишите в комментариях интересующий Вас вопрос я обязательно отвечу.

Для добавления комментариев нужна регистриция

gaz3307.ru

autoprivat.ru

Клапана ГАЗ-53: регулировка. Грузовые автомобили

В 60-х годах уже прошлого века на Горьковском автозаводе запустили в производство серию среднетоннажных грузовиков. Одним из них был ГАЗ-53. Давайте узнаем его технические характеристики, а также поговорим о регулировке клапанов.

Грузовики из 52, 53 и 66 серий были линейкой настоящих универсалов для применения в народном хозяйстве. Они обеспечивали грузоперевозки в промышленности, а также успешно применялись в сельском хозяйстве.

История модели

В 1964 году представили базовую модель автомобиля ГАЗ-53. Она оснащалась уже агрегатом от ЗМЗ с индексом 58. Это был ГАЗ-53 (дизель) мощностью в 115 л. с. Максимальная скорость, которую выдавал этот мотор, составила 85 км/ч. Однако модель выпускали лишь один год.

В 1965 году появляется бортовой грузовик 53А. Инженерам удалось увеличить грузоподъемность модели до четырех тонн. В 1966 году вышла модификация для военных целей. Зажигание ГАЗ-53 уже происходило за счет искрообразования.

Производство свернули в 1982 году, а всего выпустили порядка 4 млн экземпляров.

Интерьер и внешний дизайн

Внешность 53-го была очень современной. Дизайнеры сделали облицовку более цельной. Особенно это коснулось решетки радиатора. Бензобак расположили под водительским сидением. Горловина бака располагалась у водительской двери, за кабиной. Это очень помогло в дальнейшем, когда стали переводить эти автомобили на ГБО. Чаще всего кузов ГАЗ-53 был бортовой и изотермический.

Запуск производился от электрического стартера с втягивающим реле. Кабина была оснащена отличным отопителем и стелоочистителями. Сидения были изготовлены в виде дивана. Однако сидеть на нем было удобно даже в зимнее время.

Карбюратор ГАЗ-53

Грузовик оснащается эмульсионным карбюратором двухкамерного типа. Также в нем реализовано одновременное открытие дроссельных заслонок с возможность сбалансированной поплавковой камеры.

Этот карбюратор имеет индекс К-135. От прошлых модификаций модель отличается некоторыми регулировками. Если не настраивать параметры, на моторах с обычными головками цилиндров его использовать не получится.

Карбюратор ГАЗ-53 работает следующим образом. Левая камера отвечает за 5,6,7,8 цилиндры. Правая подает горючее в 1,2,3,4 цилиндры.

Трансмиссия

Мотор работает вместе с четырехступенчатой коробкой передач. Она оснащалась четырьмя передними передачами и одной задней. Коробка ГАЗ-53 нормально работала даже в жестких условиях.

Система трансмиссии построена по стандартной схеме. Привод задний. В качестве сцепления использовано классическое однодисковое сухое сцепление. Карданный вал и механизм карданной передачи также реализован по классической схеме.

Нужно сказать, что коробка ГАЗ-53 предусматривает установку «раздатки». Она позволит обеспечить отбор мощности.

Двигатель

В качестве силового агрегата использовали ЗМЗ-53. Это дизельный восьмицилиндровый мотор. Он имел головку, а также блок цилиндров из алюминия. Распределители и катушка зажигания на этом моторе часто выходили из строя. До необходимости проведения капитального ремонта машина проходила около 400 тыс. км. Экономичным мотор назвать было нельзя. Водители часто жаловались также на клапана ГАЗ-53. Регулировка их была привычным делом.

В качестве карбюратора применили двухкамерную модель, чтобы исправить высокий расход топлива.

Подвеска советского грузовика

Среднетоннажный грузовой автомобиль ГАЗ-53 оснащался рессорной зависимой системой подвески. Спереди машина оснащена телескопическими амортизаторами. Управлять машиной трудно, потому как гидроусилитель не предусмотрен.

Для того чтобы переключить скорость, необходимо было делать двойной выжим сцепления. Карданная передача состояла из двух валов. Несмотря на множество недостатков конструкции, ремонт ГАЗ-53 был не слишком трудным, а запчасти были вполне доступны. Среди прочих проблем с машиной наблюдались проблемы с клапанами. О них мы расскажем прямо сейчас.

О самостоятельной регулировке клапанов

Для работы любых двигателей необходимо наличие как минимум двух клапанов на каждый из цилиндров. На сегодняшний день применяют тарельчатые элементы. На автомобиле ГАЗ-53 выпускной клапан выполнен из высококачественной стали. Он имеет пустотелую конструкцию. Впускной также сделан из качественной стали. Чтобы головки лучше охлаждались, в тело элемента залит металлический натрий. Чтобы повысить жаропрочность, на фаске выпускных клапанов выполнена наплавка специальным сплавом. Стержни имеют специальные канавки под сухари. Они соединяют клапаны и тарелку пружин.

Для того чтобы обеспечить лучшую наполняемость цилиндра топливной смеси, тарелка на выпускном клапане имеет больший диаметр, чем на выпускном.

Когда на автомобиле ГАЗ-53 дизель запущен и используется, эти детали подвергаются очень серьезным нагрузкам.

Принцип действия

Прежде чем рассмотреть регулировку клапанов, нужно узнать, как они работают. Каждый знает, что основная задача, которая ставится перед данными деталями - осуществление выпуска и впуска. Это газообмен.

Сначала через впускной клапан в цилиндр подается топливная смесь, далее продукты сгорания выходят через выпускной элемент. Закрытие, а также открытие их осуществляется при помощи распределительного вала. Для того чтобы клапан после открытия мог вернуться на свое место, предусмотрена специальная пружина. Она очень важна в этой конструкции. Когда клапан закрыт, пружина герметизирует отверстие.

Клапана ГАЗ-53 – регулировка и необходимость в зазорах

Так, данный элемент имеет стержень и тарелку. Когда двигатель нагревается до своих рабочих температур, то стержень нагревается и удлиняется. Поэтому для компенсации такого удлинения конструкторы предусматривают специальные технологические зазоры между кулачком распредвала и стержнем.

Этот зазор можно измерить лишь в режиме холостого хода. Когда агрегат уже горячий, он уменьшится или же вовсе исчезнет. Стержень удлиняется из-за нагрева. Это так называемые тепловые зазоры.

Когда регулировать?

Как часто необходимо настраивать клапана ГАЗ-53? Регулировка необходима тогда, когда слышен характерный шум. Он создается за счет стука рокеров и кулачков. Зазоры должны максимально полностью соответствовать нормам производителя двигателя. Но не стоит ориентироваться лишь только на шум. Если произошел износ клапана, тогда выходу из строя подвергнется не только клапан, но и рокер, а вместе с ним и кулачок.

Как регулировать клапаны?

Эта процедура не будет представлять какой-либо сложности. Сперва нужно выяснить, в каком порядке проходит настройка. Регулировать нужно по определенным признакам. Например, если снизилась мощность мотора, увеличился расход топлива, появились посторонние звуки из карбюратора и выхлопной.

Регулировка производится с помощью очень простых способов. Если использовать первый, тогда поршень в первом цилиндре необходимо установить в верхнюю мертвую точку. Для этого на шкиве ГРМ есть специальные метки. Клапаны цилиндра закрыты. Нужно выяснить, какой зазор. Он может быть различным: от идеального до очень большого. Каждый водитель знает свой личный идеальный зазор на конкретном двигателе.

Для регулировки при помощи отвертки придерживаем винт регулировки на первом клапане, а затем ослабляем контргайку. Далее следует вложить в зазор проверочный щуп по необходимому размеру, а винт требуется крутить до тех пор, пока он не будет зажат между коромыслом и клапанным стержнем. Клапан отрегулирован. Эта процедура проводится и на втором элементе. Дальше, чтобы отрегулировать клапаны на остальных цилиндрах, нужно провести поворот шкива еще на 90 градусов. Регулировки повторяются на четвертом цилиндре. Порядок операций по цилиндрам будет следующим: 2 - 6 - 3 - 7 - 8.

Если говорить о втором способе, то он очень похож на первый, однако порядок будет немного другим. Так, настраиваются впускные клапаны для 1, 3, 7, 8 цилиндров, а затем выпускные 1, 2, 4, 5. Оставшиеся можно тоже отрегулировать, если повернуть коленчатый вал на 360 градусов. На этом можно считать закрытым вопрос "как настраивать клапана ГАЗ-53". Регулировка их не сильно трудная, да и по времени не особо длительная.

В качестве заключения

Как видите, клапаны и принципы их настройки ничем не отличаются от легковых автомобилей. Операция очень простая, не требует слишком много времени. От водителя нужны лишь знания расположения данных узлов и небольшой опыт. Также нужен будет базовый набор инструментов для проведения настройки.

С регулировкой клапанов справится даже начинающий водитель и таким образом можно будет сэкономить на услугах СТО.

Итак, мы выяснили техническое устройство и правила регулировки клапанов среднетоннажного грузового автомобиля ГАЗ-53.

fb.ru

Регулировка тепловых зазоров клапанов двигателя автомобиля ГАЗ-66 и ГАЗ-53

Снимаем клапанные крышки.

Выворачиваем свечи зажигания.

Устанавливаем поршень первого цилиндра в верхнюю мертвую точку, для этого закрываем пальцем отверстие для свечи первого цилиндра и провертываем коленчатый вал двигателя пусковой рукояткой до момента начала выхода воздуха из под пальца. Это произойдет в начале такта сжатия в первом цилиндре.





























































Убедившись, что сжатие началось, осторожно проворачиваем коленчатый вал двигателя пусковой рукояткой до совпадения указателя на картере сцепления с шариком зачеканенным в маховик (рисунок 1), а у автомобиля ГАЗ-53 – до совпадения риски на шкиве коленчатого вала с центральной риской указателя в. м, т. (рис. 2).































При положении поршня первого цилиндра в ВМТ такта сжатия впускной и выпускной клапана полностью должны быть закрыты.

































В этом положении устанавливаем или проверяем зазор между коромыслом и стержнем клапана, который должен быть 0,25 – 030 мм на холодном (15 – 20 ˚ С) двигателе.























Допускается уменьшение зазора до 0,15—0,20 мм у клапанов, расположенных по краям головок: первого и восьмого впускных, четвертого и пятого выпускных (рис. 3).

Если зазор не совпадает: - ослабляем контргайку регулировочного болта и, вращая регулировочный болт, устанавливаем по щупу необходимый зазор. Затягиваем контргайку, удерживая от проворачивания болт, и снова проверяем зазор.

Зазоры у остальных цилиндров регулируем в порядке работы цилиндров 1-5-4-2-6-3-7-8, поворачивая коленчатый вал при переходе от цилиндра к цилиндру на ¼ оборота.





























Чтобы лучше ориентироваться и ускорить процесс быстросохнущей краской размечаем приводной шкив на четыре части (рисунок 6).





gaz66avto.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
