Вы можете очень быстро сравнить цены патрона для токарного станка и подобрать оптимальные варианты из более чем 1268 предложений
Патроны для токарных станков
Состояние: Новый
В наличии
ООО ПКФ «Станкодеталь» предлагает : патроны: 3-х кулачковый клиновой полый: ПП250.60.C210 (J, К) (d=250мм) 3-х кулачковый со встроенным пневмоприводом для обр. труб: ППТ410.140.J11 (d=410 мм)…
09.12.2022 Ростов-на-Дону (Россия)
Резцедержатель токарного станка 16К20, 1К62
Состояние: Новый
В наличии
ООО ПКФ «Станкодеталь» предлагает резцедержатель токарного станка 1К62,16К20, 1М63:
Резцедержатель 1К62.
09.12.2022 Ростов-на-Дону (Россия)
Шпиндель токарного станка 16к20,1к62
Состояние: Новый
В наличии
ООО ПКФ «Станкодеталь» предлагает шпиндель к станкам 1К62, 16К20,1М63 Шпиндель токарного станка 1К62 Шпиндель токарного станка 16К20 Шпиндель токарного станка 1М63
09.12.2022 Ростов-на-Дону (Россия)
токарный станок 16К20
Состояние: Б/У Год выпуска: 1949 Производитель: Россия
продается токарный станок 16К20
21.03.2016 Ростов-на-Дону (Россия)
70 000Капитальный ремонт токарных станков 1К62, 16К20, 1М63, 16А20, 1К62Д, 1Н63 под заказ
Состояние: Новый
Механический завод зубчатых колес принимает заказы на капитальный ремонт токарно-винторезных станков 1К62, 16К20, 1М63.
Нашими сотрудниками накоплен большой опыт в проведении капитального ремонта…
16.08.2016 Ростов-на-Дону (Россия)
токарный станок 163 РМЦ1400
Состояние: Б/У
Продам токарный станок 163 РМЦ1400. Комплектный. Локация – г. Ростов-на-Дону.
12.12.2022 Ростов-на-Дону (Россия)
токарный станок 1К62
Состояние: Б/У
Продам токарный станок 1К62. Состояние — рабочее. Можно проверить. Локация – г. Ростов-на-Дону.
12.12.2022 Ростов-на-Дону (Россия)
токарный станок 1М63 РМЦ2800
Состояние: Б/У
Продам токарный станок 1М63 РМЦ2800.
В рабочем состоянии.
Местонахождение – Ростовская область.
Стоимость по запросу.
12.12.2022 Ростов-на-Дону (Россия)

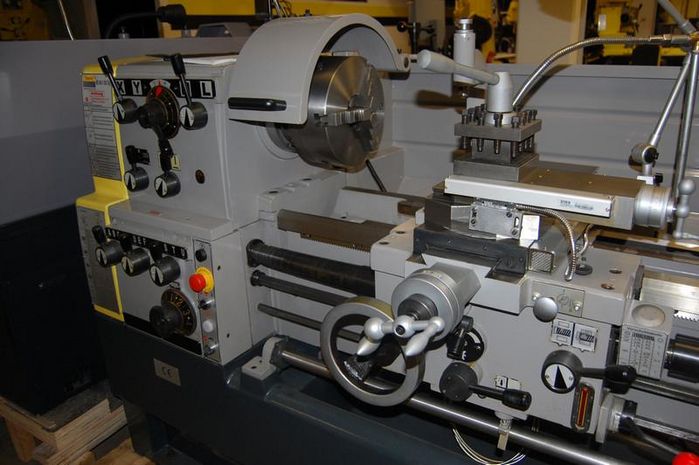

токарный станок JET GH-1440
Состояние: Б/У
Продам токарный станок JET GH-1440. В рабочем состоянии. Местонахождение – Ростовская область. Стоимость по запросу.
12.12.2022 Ростов-на-Дону (Россия)
1М63 РМЦ 2800 токарный станок 1М63 РМЦ 2800
Состояние: Б/У Производитель: Россия
Продам токарный станок 1М63 РМЦ 2800. Рязань. В комплекте с люнетом. В рабочем состоянии. Местонахождение – Ростовская область. Стоимость по запросу.Продам токарный станок 1М63 РМЦ…
12.12.2022 Ростов-на-Дону (Россия)
токарный станок JET GH-1440
Состояние: Б/У Производитель: Россия
Продаю токарный станок JET GH-1440.
В рабочем состоянии.
Местонахождение – Ростовская область.
Стоимость по запросу.Продам токарный станок JET GH-1440.В рабочем состоянии.Местонахождение –…
12.12.2022 Ростов-на-Дону (Россия)
1К62 токарный станок 1К62
Состояние: Б/У
Продам токарный станок 1К62 1976г. в. Поменяна проводка на станке, новый электрошкаф. Состояние — рабочее. Можно посмотреть, проверить в работе. Локация – г.Таганрог.Продам токарный станок…
12.12.2022 Ростов-на-Дону (Россия)
16К25 РМЦ 1400 токарный станок
Состояние: Б/У Производитель: Россия
Продам токарный станок 16К25 РМЦ1400.
Рабочий
Локация – г. Ростов-на-Дону.
Цена и подробные фото по запросу.
Продам токарный станок 16К25 РМЦ1400.РабочийЛокация – г. Ростов-на-Дону.Цена и…
12.12.2022 Ростов-на-Дону (Россия)

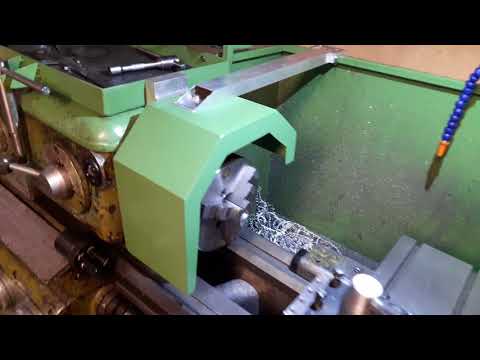

Защита ход. винта, вала, каретки и направляющих токарн. станка
Состояние: Новый
В наличии
ООО ПКФ «Станкодеталь» предлагает: защиту ходового винта, ходового вала, защиту каретки и направляющих станины, ограждение зоны резания для токарного станка 16К20, 1К62, 1М63, 1М65, ДИП 300,…
09.12.2022 Ростов-на-Дону (Россия)
Запасные части к токарным станкам 1К62, 1К62Д
Состояние: Новый
В наличии
Запасные части к токарным станкам 1К62, 1К62Д.
В наличии и на изготовление под заказ.
Кратчайшие сроки исполнения заказа.
Минимальные цены.Станки используют для нарезания метрической,.
25.06.2018 Ростов-на-Дону (Россия)
500
Токарный станок
Состояние: Новый Производитель: Россия
В наличии
Продаю токарный станок 16к20
14.04.2019 Ростов-на-Дону (Россия)
250 000
Вал для токарного станка 1-ой, 2-ой, 3-ей, 4-ой, 5-ой, 7-ой оси 1К62, 16К20,1М63
Состояние: Новый
В наличии
ООО «ПКФ«Юг-Комплект» предлагает вал для токарного станка 1-ой, 2-ой, 3-ей, 4-ой, 5-ой, 7-ой оси 1К62, 16К20,1М63:Вал для токарного станка 2-ой оси в сборе 1К62-02-320, 16К20-020-406,…
15.12.2022 Ростов-на-Дону (Россия)
Токарный станок GIMACO 500
Состояние: Б/У Год выпуска: 2008
Предприятие реализует токарный станок gimaco 500.
Станок в отличном, рабочем состоянии!Фото — соответствует реальности!Локация — Ростовская область.По всем интересующим Вас вопросам — обращайтесь по…
08.12.2022 Ростов-на-Дону (Россия)
1 700 000
токарный станок 16К20.1К62,1М61, 6Р12
Состояние: Новый Производитель: Россия
В наличии
1) Станок ножовочный отрезной 8725 2шт. на выбор.-40т.р.2)Компрессор со-7Б 3 шт. на выбор. 25т.р .каждый. 3)Гильотина,сортовые ножницы модель нв-5222 -150т.р.(кап ремонт)4) Коробка подач на 1К62…
11.03.2020 Ростов-на-Дону (Россия)
5 000
Популярные категории в Ростове-на-Дону
Да кстати, на портале ProСтанки выбор предложений по патрону для токарного станка почти как на Авито и TIU
Видео патрона для токарного станка
01:03
2 HD
www.
russtanko-rzn.ru-Ходовые винты/валы для токарных станков 1М63,1М63Н,16К40,1Н65,1М65,ДИП300, ДИП500
08.08.2016
8378
Токарные патроны для станков — виды, нюансы выбора различных токарных патронов. Кулачки для токарных патронов.
Токарный патрон — важный элемент оснастки токарного станка. От того, насколько надежно закреплена заготовка на станке, зависит точность обработки. От качества изготовления патрона — зависит длительность эксплуатации. В процессе совершенствования металлообрабатывающих технологий было разработано множество конструкций патронов, из которых были выбраны наиболее эффективные.
Закрепление патронов на токарном станке
Крепление и центрирование токарных патронов производится на шпинделе токарного станка.
Диаметры патронов и способы их крепления — стандартизированы. В зависимости от производителя патроны будут обозначаться типом (по ISO) или исполнением (по Гост). Распространенная конструкция конца шпинделя — это крепление типа С или типа D (cam-lock). Существуют и другие конструкции шпинделя.
Для крепления токарных патронов широко используются фланцы и планшайбы, размещаемые на шпинделе. Они имеют такую же конструкцию, как и фланец токарного патрона, однако такие приспособления позволяют значительно повысить универсальность, поскольку на них можно устанавливать различные патроны. На планшайбах имеются многочисленные отверстия для затяжных болтов и центрирующий выступ. При установке патрона на планшайбу или фланец также можно добиться высокой точности.

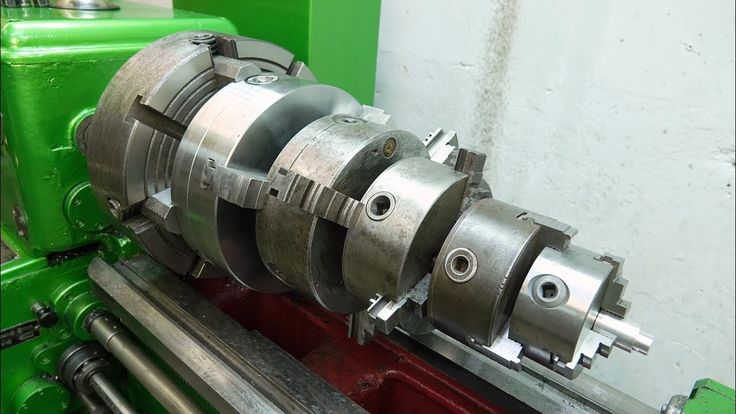

Виды токарных патронов
Токарные патроны делятся на такие виды:
-
Механические. Наиболее распространенный класс патронов, разделяется на кулачковые, поводковые, цанговые.
Первая группа сейчас практически вытеснила вторую и, в свою очередь, делится на самоцентрирующиеся, обычно с 3 кулачками, и несамоцентрирующиеся, у которых количество кулачков может быть 2, 4 или 6. Шестикулачковые патроны используются реже всего. - Механизированные: Пневматические, гидравлические, электрические. Автоматизируют процесс зажима-разжима заготовки с заданным усилием. Гидравлические патроны чаще используются на станках с диаметром патрона больше 200 мм (диаметры импортных патронов указаны в дюймах 6, 8, 10, 12, 15 и далее дюймов). Пневматические патроны применяются на токарных автоматах. Цанговые патроны служат для зажима прутковой заготовки относительно небольшого диаметра. Электрические. не получили широкого распространения.
Первая группа сейчас практически вытеснила вторую и, в свою очередь, делится на самоцентрирующиеся, обычно с 3 кулачками, и несамоцентрирующиеся, у которых количество кулачков может быть 2, 4 или 6. Шестикулачковые патроны используются реже всего.| Токарный патрон с механическим управлением | Патрон с пневматическим приводом |
Наружный диаметр токарных патронов находится в пределах 80-1000 мм, из которых наибольшей популярностью пользуются патроны диаметром 80-400 мм.
Для изготовления токарных патронов используется сталь и чугун. Особенно прочными выполняются кулачки для токарных патронов, которые испытывают значительные поверхностные и истирающие нагрузки в процессе работы. Поэтому для их производства применяется высококачественная сталь, которая подвергается закалке.
Двухкулачковые патроны
Патроны этого типа имеют достаточно простое строение. Они могут быть ручными с двухзаходным винтом или с механическим приводом. В ручных устройствах винт располагается либо среди кулачков, либо сбоку.
Главный недостаток двухкулачковых патронов — при перекосе кулачков в направляющих из-за боковых зазоров происходит смещение центра заготовки. Поэтому направляющие тщательно шлифуют, а кулачки подгоняют под них с минимальным зазором.
Ходовой винт выполняется из прочных легированных сталей с высоким содержанием хрома. Кулачки производятся из цементируемой стали, термическая обработка которой придает высокую прочность.

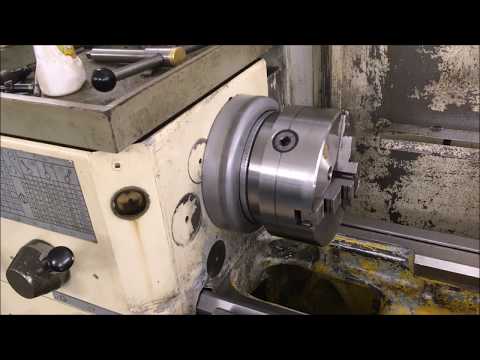

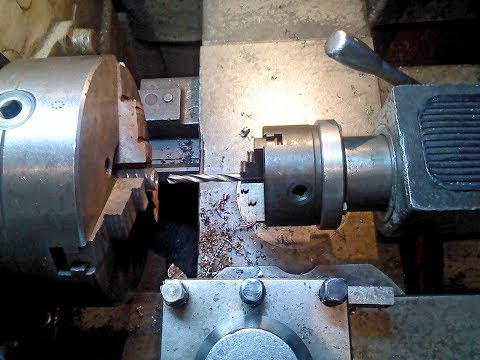

Трехкулачковые патроны
Трехкулачковый патрон получил наибольшее распространение. Причина высокой популярности — быстрота крепления деталей, что особенно важно в мелкосерийном производстве, где смена заготовок происходит весьма часто.
В отличие от патронов клинореечного типа, этот патрон не требует времени на переналадку, когда устанавливается заготовка другого размера. Центрирование патрона может выполняться цилиндрическим пояском или конусом.
Патрон представляет массивную планшайбу, в которой прорезаны радиальные пазы. В них перемещаются три кулачка, приводимые в действие конической зубчатой передачей, которая смонтирована внутри планшайбы. Одно из колец снабжено торцевой резьбой, называемой спиралью Архимеда, при помощи которой его можно вращать ключом. При вращении этой спирали происходит одновременное перемещение всех кулачков.
Четырехкулачковые патроны
Патрон этого типа имеет кулачки, которые перемещаются независимо друг от друга, что обеспечивает ему широкие возможности.
С другой стороны, из-за потребности в центрировании заготовки закрепление детали требует большего времени, чем на самоцентрируемых устройствах.
Наиболее простые четырехкулачковые токарные зажимы представляют собой чугунную планшайбу, на которой винтами зажимаются кулачки. Планшайба имеет лучевые пазы, на которых возможно размещение дополнительной оснастки.
Для крупных станков используются массивные патроны с Т-образными пазами. Перемещение кулачков выполняется винтами, ось которых лежит на плоскости планшайбы. В таких патронах часто используются составные кулачки.
Выбор токарного патрона
Выбор патрона ведется в зависимости от обрабатываемой детали. Двухкулачковые патроны применяются для зажима небольших фасонных заготовок. Для простых симметричных заготовок чаще всего используются трехкулачковые патроны, которые позволяют быстро закрепить деталь на шпинделе. Чтобы зажать несимметричную деталь, применяются двух- или четырехкулачковые патроны.
Благодаря независимому перемещению кулачков, их можно настроить на детали различной формы.
Если длина заготовки превышает ее диаметр в 4 раза и более, то ее крепление выполняется патроном, в зависимости от формы, и подвижным центром задней бабки. Другим вариантом является применение крепления заготовки в центрах с использованием поводкового патрона для передачи вращающего момента. Таким образом можно закреплять деталь, длина которой превышает диаметр в 10 раз. Для еще более длинных заготовок используются дополнительные опоры — люнеты.
Несмотря на все разнообразие патронов для токарных станков с ЧПУ, некоторые детали сложной и несимметричной формы невозможно закрепить в них. Для таких заготовок используются планшайбы с противовесом.
