Паровые калориферы КП-Ск-2, КП-Ск-3, КП-Ск-4

Общие сведения

Калорифер КП-Ск функционирует на базе парового теплоносителя – сухого насыщенного пара температурой не выше 190°С при давлении не больше 1,2 МПа. Паровые калориферы применяются в отопительных и вентиляционных системах на промышленных и производственных объектах, а также складских и торговых площадях. Это компактное и экономичное оборудование, обеспечивающее быстрый и эффективный нагрев окружающего воздуха.

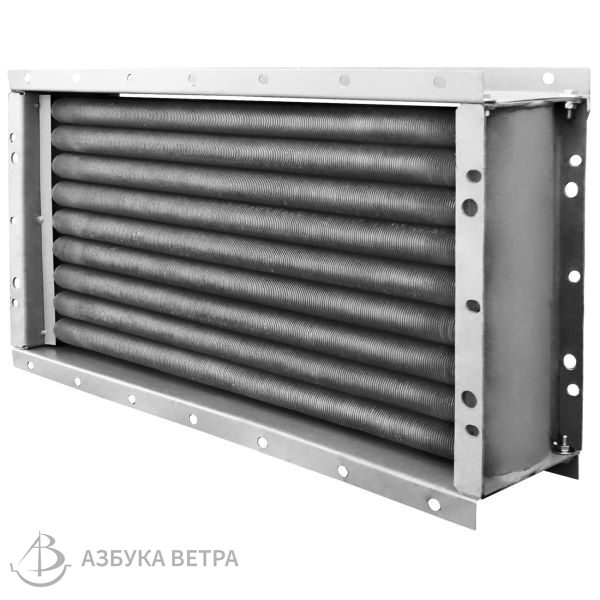

Калорифер паровой КП-Ск может быть оборудован двумя, тремя или четырьмя рядами теплоотдающих элементов, изготовленных из стальных труб со спирально-накатным алюминиевым оребрением. Также в состав устройства входят съемные оцинкованные щитки, трубные решетки и крышки. По боковым сторонам решеток расположены овальные отверстия, необходимые для монтажа оборудования.

Условия эксплуатации

Воздух в помещении по предельно допустимому уровню содержания химически вредных веществ должен соответствовать требованиями ГОСТа 12. 1.005-76. Концентрация липких и волокнистых веществ не должна превышать 0,5 мг/ куб. м.

Калорифер КП-Ск предназначен для работы в условиях умеренного и холодного климата с категорией размещения 3 по ГОСТу 15150-69. Не рекомендуется устанавливать агрегат на объектах, где значение внешней вибрации превышает 2 мм/с.

Присоединение оборудования к теплоносителю осуществляется посредством сварки или фланцев. Калорифер данного типа предназначен для систем с вертикальным расположением элементов теплоотдачи. Работа нагревателя на пролетном паре не допускается. Пуск оборудования в зимнее время года должен производиться со скоростью понижения/повышения температуры не более 30 градусов в час.

Есть возможность сбора и монтажа калориферной установки, производительность которой будет достигать до 500 тыс. куб. м в час. Накатное оребрение биметаллических трубок способствует повышению площади теплообмена, что, в свою очередь, обеспечивает эффективность прогрева воздуха в помещении. Оборудование может работать при температуре окружающей среды от минус 20 до 40°С.

В компании «ВентИнформ» Вы можете приобрести калориферы КП-Ск различных марок и моделей. Мы реализуем оборудование высокого качества от известных фирм-производителей. При необходимости специалисты компании не только помогут с выбором необходимых агрегатов, но и произведут их установку на заданном объекте.

Технические характеристики КПСк-3

Условное обозначение агрегата Площадь поверхности теплообмена, м² Площадь фронтального сечения для прохода воздуха, м² Про-ность по воздуху, м³/ч Про-ность по теплу, КВт Площадь сечения (среднее значение) для прохода теплоносителя, м² Число ходов по теплоносителю Масса, кг, не более
КПСк 3-1 9,85 0,197 2000 46,1 0,00086 4 25
КПСк 3-2 12,14 0,248 2500 56,5 0,00086 4 29
КПСк 3-3 14,24 0,295 3150 68,8 0,00086 4 33
КПСк 3-4 16,71 0,342 4000 83,2 0,00086 4 37
КПСк 3-5 21,29 0,437 5000 103,5 0,00086 4 45
КПСк 3-6 13,26 0,267 2500 59,6 0,00077 6 35
КПСк 3-7 16,34 0,329 3150 73,6 0,00077 6 40
КПСк 3-8 19,42 0,392 4000 90 0,00077 6 45
КПСк 3-9 22,5 0,455 5000 107,9 0,00077 6 50
КПСк 3-10 28,66 0,581 6300 134,9 0,00077 6 60
КПСк 3-11 83,12 1,66 16000 358,6 0,00235 4 155
КПСк 3-12
125,27
2,448 25000 552,3 0,00235 4 230



Технические характеристики КПСк-4

Условное обозначение агрегата Площадь поверхности теплообмена, м2 Площадь фронтального сечения для прохода воздуха, м2 Про-ность по воздуху, м3 Про-ность по теплу, КВт Площадь сечения (среднее значение) для прохода теплоносителя, м2 Число ходов по теплоносителю Масса, кг, не более
КПСк 4-1 12,88 0,197 2000 52,8 0,00113 4 30
КПСк 4-2 15,87 0,248 2500 67,9 0,00113 4 35
КПСк 4-3 18,86 0,295 3150 79,9 0,00113 4 40
КПСк 4-4 21,8 0,342 4000 97,7 0,00113 4 45
КПСк 4-5 27,84 0,437 5000 122,1 0,00113 4 55
КПСк 4-6 17,42 0,267 2500 68,1 0,00102 6 40
КПСк 4-7 21,47 0,329 3150 84,7 0,00102 6 45
КПСк 4-8 25,52 0,392 4000 104,5 0,00102 6 50
КПСк 4-9 29,57 0,455 5000 126,5 0,00102 6 60
КПСк 4-10 37,66 0,581 6300 158,9 0,00102 6 75
КПСк 4-11 110,05 1,66 16000 424,2 0,00312 4 200
КПСк 4-12 166,25 2,448 25000 656,4 0,00471 4 290


Паровые калориферы серии КПСк используются для отопления помещений большой площади и устанавливаются в сечение прямоугольных воздуховодов вентиляционных систем.

Для повышения монтажной готовности по периметру корпуса калориферов предусматриваются монтажные фланцы, одновременно выполняющие функцию ребер жесткости. Все паровые калориферы унифицированы в соответствии с типовыми размерами применяемых металлических воздуховодов. Типоразмеры различаются количеством трубчатых нагревателей, габаритами, расходом теплового носителя и производительностью по воздуху.

По периметру монтажного фланца с двух сторон парового калорифера предусмотрены овальные отверстия размерами 12х16 мм для болтового крепления. Любой из типоразмеров калорифера монтируется с помощью стандартного слесарного инструмента и не требует наличия каких либо специальных приспособлений. Стандартизированный шаг болтового крепления независимо от типоразмера парового калорифера составляет 125 мм, но количество монтажных отверстий пропорционально габаритам корпуса. Наибольшие и наименьшие присоединительные размеры калориферов КПСк по ширине составляют:

— 426±3 мм для моделей калориферов КПСк 3-1 и КПСкК 4-1;
— 1551±3 мм для паровых калориферов КПСк 3-12 КПСк 4-12.

При подключении обогревателей к внешнему источнику пара необходимо учитывать диаметры входного и выходного патрубков:

— для моделей калориферов КПСк 3-1 – КПСк 4-10 диаметр патрубков равен 50 мм;
— для моделей калориферов КПСк 3-11 и КПСк 4-11 – 65 мм;
— для моделей калориферов КПСк 3-12 и КПСк 4-12 – 80 мм.

При этом входной и выходной патрубки находятся на противоположных торцах калорифера.

Паровые калориферы выпускаются в двух конструктивных исполнениях: с тремя рядами трубчатых нагревателей (калориферы КПСк3) и с четырьмя (калориферы КПСк4).

Габаритные
размеры, мм
КПСК 3-1 КПСК 3-2 КПСК 3-3 КПСК 3-4
КПСК 3-5
КПСК 3-6 КПСК 3-7 КПСК 3-8 КПСК 3-9 КПСК 3-10 КПСК 3-11 КПСК 3-12
КПСК 4-1 КПСК 4-2 КПСК 4-3 КПСК 4- КПСК 4-5 КПСК 4-6 КПСК 4-7 КПСК 4-8 КПСК 4-9 КПСК 4-10 КПСК 4-11 КПСК 4-12
А 250 250 250 250 250 375 375 375 375 375 875 1375
А1±3 426 426 426 426 426 551 551 551 551 551 1050 1551
А2 450
450
450 450 450 575 575 575 575 575 1075 1575
А3 82,5 82,5 82,5 82,5 82,5 82,5 82,5 82,5 82,5 82,5 290 415
А4 495 745
B 500 625 750 875 1125 500 625 750 875 1125 1625 1625
B1±3 578 703 828 953 1203 578 703 828 953 1203 1703 1703
B2 602 727 852 977 1227 602 727 852 977 1227 1727 1727
L 700 825 950 1075 1325 700 825 950 1075 1325 1825 1825
50 50 50 50 50 50 50 50 50 50 65 80
n 4 5 6 7 9 4 5 6 7 9 13 13
n2 2 2 2 2 2 3 3 3 3 3 7 11
V m3 0,057 0,067 0,077 0,122 0,107 0,072 0,8 0,093 0,106 0,132 0,343 0,503

Технические характеристики калориферов КПСк: Калорифер паровой КПСк — Тепловое оборудование — Вентиляторы России — Вентиляторы

Технические характеристики КПСк-3

Условное обозначение агрегата

Площадь поверхности теплообмена, м²

Площадь фронтального сечения для прохода воздуха, м²

Про-ность по воздуху, м³/ч

Про-ность по теплу, КВт

Площадь сечения (среднее значение) для прохода теплоносителя, м²

Число ходов по теплоносителю

Масса, кг, не более

калорифер
КПСк 3-1

9,85

0,197

2000

46,1

0,00086

4

25

калорифер
КПСк 3-2

12,14

0,248

2500

56,5

0,00086

4

29

калорифер
КПСк 3-3

14,24

0,295

3150

68,8

0,00086

4

33

калорифер
КПСк 3-4

16,71

0,342

4000

83,2

0,00086

4

37

калорифер
КПСк 3-5

21,29

0,437

5000

103,5

0,00086

4

45

калорифер
КПСк 3-6

13,26

0,267

2500

59,6

0,00077

6

35

калорифер
КПСк 3-7

16,34

0,329

3150

73,6

0,00077

6

40

калорифер
КПСк 3-8

19,42

0,392

4000

90

0,00077

6

45

калорифер
КПСк 3-9

22,5

0,455

5000

107,9

0,00077

6

50

калорифер
КПСк 3-10

28,66

0,581

6300

134,9

0,00077

6

60

калорифер
КПСк 3-11

83,12

1,66

16000

358,6

0,00235

4

155

калорифер
КПСк 3-12

125,27

2,448

25000

552,3

0,00235

4

230

Технические характеристики КПСк-4

Условное обозначение агрегата

Площадь поверхности теплообмена, м2

Площадь фронтального сечения для прохода воздуха, м2

Про-ность по воздуху, м3

Про-ность по теплу, КВт

Площадь сечения (среднее значение) для прохода теплоносителя, м2

Число ходов по теплоносителю

Масса, кг, не более

калорифер
КПСк 4-1

12,88

0,197

2000

52,8

0,00113

4

30

калорифер
КПСк 4-2

15,87

0,248

2500

67,9

0,00113

4

35

калорифер
КПСк 4-3

18,86

0,295

3150

79,9

0,00113

4

40

калорифер
КПСк 4-4

21,8

0,342

4000

97,7

0,00113

4

45

калорифер
КПСк 4-5

27,84

0,437

5000

122,1

0,00113

4

55

калорифер
КПСк 4-6

17,42

0,267

2500

68,1

0,00102

6

40

калорифер
КПСк 4-7

21,47

0,329

3150

84,7

0,00102

6

45

калорифер
КПСк 4-8

25,52

0,392

4000

104,5

0,00102

6

50

калорифер
КПСк 4-9

29,57

0,455

5000

126,5

0,00102

6

60

калорифер
КПСк 4-10

37,66

0,581

6300

158,9

0,00102

6

75

калорифер
КПСк 4-11

110,05

1,66

16000

424,2

0,00312

4

200

калорифер
КПСк 4-12

166,25

2,448

25000

656,4

0,00471

4

290



Паровые калориферы серии КПСк используются для отопления помещений большой площади и устанавливаются в сечение прямоугольных воздуховодов вентиляционных систем. Для повышения монтажной готовности по периметру корпуса калориферов предусматриваются монтажные фланцы, одновременно выполняющие функцию ребер жесткости. Все паровые калориферы унифицированы в соответствии с типовыми размерами применяемых металлических воздуховодов. Типоразмеры различаются количеством трубчатых нагревателей, габаритами, расходом теплового носителя и производительностью по воздуху.

По периметру монтажного фланца с двух сторон парового калорифера предусмотрены овальные отверстия размерами 12х16 мм для болтового крепления. Любой из типоразмеров калорифера монтируется с помощью стандартного слесарного инструмента и не требует наличия каких либо специальных приспособлений. Стандартизированный шаг болтового крепления независимо от типоразмера парового калорифера составляет 125 мм, но количество монтажных отверстий пропорционально габаритам корпуса. Наибольшие и наименьшие присоединительные размеры калориферов КПСк по ширине составляют:

  • 426±3 мм для моделей калориферов КПСк 3-1 и КПСкК 4-1;
  • 1551±3 мм для паровых калориферов КПСк 3-12 КПСк 4-12.

При подключении обогревателей к внешнему источнику пара необходимо учитывать диаметры входного и выходного патрубков:

  • для моделей калориферов КПСк 3-1 – КПСк 4-10 диаметр патрубков равен 50 мм;
  • для моделей калориферов КПСк 3-11 и КПСк 4-11 – 65 мм;
  • для моделей калориферов КПСк 3-12 и КПСк 4-12 – 80 мм.

При этом входной и выходной патрубки находятся на противоположных торцах калорифера.

Паровые калориферы выпускаются в двух конструктивных исполнениях: с тремя рядами трубчатых нагревателей (калориферы КПСк3) и с четырьмя (калориферы КПСк4).

Вертикальный гидроник (V) — Modine HVAC

Вертикальный водяной (V)

Рекомендованные для широкого диапазона требований к отоплению, вертикальные паровые/водяные нагреватели обеспечивают подачу воздуха вниз. Эти блоки могут быть подвешены на высоте до 54 футов над полом, в зависимости от размера нагревателя, давления пара (или температуры горячей воды) и выбранного дефлектора воздуха.

  • Особенности и преимущества
  • Опции и аксессуары
  • Документация по продукту
  • Гарантия
  • Где купить

Особенности и преимущества

  • Горизонтальные блоки и блоки Power-Throw™ оснащены жалюзи для управления направлением нагретого воздуха. Вертикальные блоки доступны с различными вариантами жалюзийных, укороченных и конических струйных дефлекторов, позволяющих приспособиться к различным схемам распределения воздуха.
  • Доступны модели
  • с низкой температурой на выходе (LOT). Модели LOT имеют катушки с меньшим количеством ребер на дюйм, чтобы снизить номинальную мощность. Это преимущество для приложений, где давление пара превышает 30 фунтов на квадратный дюйм, а высота установки имеет решающее значение; более низкая производительность приводит к температурам воздуха на выходе, которые приближаются к температурам стандартных змеевиков при стандартном давлении пара. Модели LOT также хорошо подходят для грязных сред, где увеличенное расстояние между ребрами уменьшает накопление посторонних частиц.
  • Наконец, модели LOT обеспечивают более низкое сопротивление воздушной среды, что приводит к большей допустимой высоте установки и большей теплоотдаче.
  • Конструкция обеспечивает правильное соотношение между температурой, скоростью и объемом воздуха для большей теплоотдачи; воздух подается на пол на максимальной монтажной высоте, повышая комфорт и снижая затраты на топливо.
  • Установки
  • компактны и легки, и для их установки требуется меньше времени подрядчика.
  • Все агрегаты снабжены электрической распределительной коробкой, встроенной в двигатель или установленной на корпусе агрегата, что упрощает электрические соединения.
  • Все двигатели полностью закрыты. Все однофазные и взрывозащищенные двигатели имеют внутреннюю защиту от перегрузки для защиты двигателя от нагрева, повреждающего изоляцию, что увеличивает срок службы двигателя.
  • Для большинства устройств доступны различные варианты подвески, включая переходники с резьбовым стержнем или трубной подвеской.
  • Компоненты всех блоков проходят проверку на правильность работы двигателя, а катушки проверяются на герметичность под давлением, чтобы гарантировать правильную работу, когда блок прибывает на рабочую площадку.
  • Бесшумная работа обеспечивается за счет использования тщательно подобранных двигателей, вентиляторов и научно разработанных кожухов вентиляторов Вентури.
  • Корпуса
  • обработаны для защиты от коррозии и покрыты нейтральным серо-зеленым запекаемым полиэфирным порошковым покрытием, нанесенным электростатически.

Опции и аксессуары

  • Доступен с медно-никелевыми теплообменниками 90/10 для применения при высоком давлении/температуре, до 250 PSI или 400°F.
  • Доступны взрывозащищенные двигатели
  • для использования во взрывоопасных зонах.

Документы продукта

унитарная нагревательная продукция Полная линейка.
