Содержание

Агрегат АО 2-6,3 паровой отопительный Тепловентилятор АО ПВО.6 Украина Харьков

Тепловентилятор паровой АО ПВО.6,3 выпускается взамен отопительного агрегата АО2-6,3

Тепловентилятор АО-ПВО.6 (АО2-6,3), выпускаемый взамен агрегата воздушно-отопительного АО2-6,3, предназначен для воздушного отопления промышленных помещений, отопления зданий без постоянного присутствия людей, отопления помещений высотой 5-6 м, а также для целей дежурного отопления.

Агрегат отопительный паровой АО-ПВО.6 представляет собой Калорифер паровой с вентилятором (Воздухонагреватель электрический типа ПНЕ и Вентилятор Осевой ВО).

Цена на агрегат отопительный АО-ПВО.6 паровой Тепловентилятор АО-ПВО.6 (АО2-6) предназначен для работы с теплоносителем пар, перегретый пар, с полным использованием рециркуляционного воздуха.

Отопительный Агрегат паровой АО-ПВО.6 (АО2-6,3) состоит из осевого вентилятора типа ВО 06-300 ГОСТ 11442-90 и воздухонагревателя. Осевой вентилятор типа ВО 06-300 и воздухонагреватель заключены в общий кожух. На выходе из агрегата установлена жалюзийная решетка. Тепловентиляторы АО-ПВО.6,3 или отопительные агрегаты АО2-6,3 комплектуются стальными воздухонагревателями.

Конструкция отопительных агрегатов АО-ПВО.6 или АО2-6 ПАР:

  • 1-Ограждение;
  • 2-Вентилятор осевой;
  • 3-Камера расширительная;
  • 4-Воздухонагреватель;
  • 5-Решетка поворотная

Техническая характеристика агрегата АО-ПВО.6 или АО2-6,3

Агрегат отопительный АО ПВО.6 (АО2-6)Производительность по воздуху, м3Теплопроизводительность и перепад температур при следующих температурах теплоносителя (оС)Суммарная мощность и обороты двигателяКалорифер
150/70
Q, кВтΔt
АО-ПВО.6 (АО2-6)6000142,081,81,1/1500Сталь

ukrvent.com

Калориферы паровые

Паровой калорифер - это один из трех основных типов данного оборудования. Вентиляционная система на сегодняшний день прошла массу модификаций, которые позволили сделать данное оборудование способным не только вентилировать помещение, но нагревать его, посредством выходящего из данного устройства теплого воздуха. Для осуществления этого нагревательного процесса в вентиляционной системе имеется такой полезный элемент, который именуется калорифером. Калорифер может так же устанавливаться в установках для сушки. Сам калорифер имеет в своей конструкции специальные элементы, которые имеют свойство нагреваться.



Принцип работы парового калорифера



Так, воздух, проходящий по вентиляционной системе, попадает в калорифер, и при соприкасании с данными элементами, соответственно нагревается, и уже на выходе становится теплым. Посредством этого нагревания воздуха и происходит обогрев всего помещения. Как правило, наиболее популярными видами калорифером являются паровые калориферы, водяные и электрические. В данной статье подробнее будет рассматриваться первый тип калориферов, а именно калориферы парового принципа действия.


Как показала практика, паровые калориферы, наиболее часто встречающиеся виды данного устройства. Их популярность обусловлена некоторыми полезными качествами и рабочими характеристиками. Во-первых, следует начать с того, что паровые калориферы обладают способностью достаточно быстро нагревать воздух в помещении, и по сравнению с другими видами, они делают это быстрее всего.





Но важным моментом здесь является то, что данные калориферы должны быть постоянно подключены к парогенерирующим аппаратам, поскольку работа данного типа осуществляется именно за счет нагретого пара. Как правило, наиболее популярны паровые калориферы в промышленных и производственных помещениях, в заводских корпусах, где имеется подключение паровых элементов, и соответственно подача пара в паровой калорифер будет осуществляться бесперебойно.



Устройство парового калорифера







Сама конструкция парового калорифера представляет связку оребренных труб, выполненных из углеродистой стали. Поскольку данный элемент не является самостоятельным, а размещен внутри вентиляционного модуля, то соответственно за счет оребрения поверхности, нагревательная площадь данного устройства увеличивается. Как правило, оребрение данного вида калориферов, выполняется из алюминия. Данный вид калориферов имеет высокие эксплуатационные показатели, а именно может использоваться в диапазоне температур от минуса сорока до плюса сорока градусов. Сам же носитель не должен иметь более высокую температуру, чем тридцать градусов, поскольку это может привести к его неполадкам.



Поэтому при эксплуатации парового калорифера парового типа следует строго следить за процессом его работы. Важным является соблюдение норм и стандартов, утвержденных ГОСТом, которые регламентируют монтаж и установку калориферов. Необходимо учитывать такие показатели, как влияние химических веществ и их количество в составе воздуха того помещения, где будет использоваться калорифер, так же немаловажным является то, какой уровень загрязнения у воздуха вредными частицами и пылью.



Как правило, такие характеристики как мощность и производительность в паровых калориферах напрямую зависят от показателей температуры и давления пара. Большим преимуществом данного вида калориферов, является то, что поскольку данные установки производят свою работу от парогенераторов, то их применение является достаточно экономичным для предприятия. Больших энергетических затрат при использовании парового калорифера не последует. Данные виды калориферов имеют прекрасные рабочие характеристики, отличные рабочие качества и являются долговечными.

promplace.ru

Воздушно-отопительные агрегаты | cotlix.com

Осуществлять обогрев помещений большой площади с помощью традиционных водяных систем с радиаторами не всегда целесообразно. Мало того что подобные проекты весьма материалоемкие, но и не дают должного эффекта. Ведь при свободной конвекции воздуха все тепло устремляется в верхнюю зону, а климат внизу остается прохладным. Иное дело — воздушно-отопительный агрегат, принудительно нагнетающий нагретый воздух в нужном направлении. О способе работы подобных агрегатов, а также их разновидностях и пойдет речь в данной статье.

Как обогревается большое помещение

Системы воздушного отопления применяются на промышленных предприятиях достаточно давно. С появлением нового вентиляционного оборудования эти системы завоевали себе место в торговых центрах, офисных зданиях, кинотеатрах и прочих сооружениях, где площади помещений весьма велики.

Не обошли они стороной и частные дома. Отопительные агрегаты, напрямую греющие воздух – это самый простой вариант таких систем.Принцип действия аппарата очень прост. Осевой вентилятор, находящийся за нагревательным элементом, продувает сквозь него воздух, взятый из помещения.

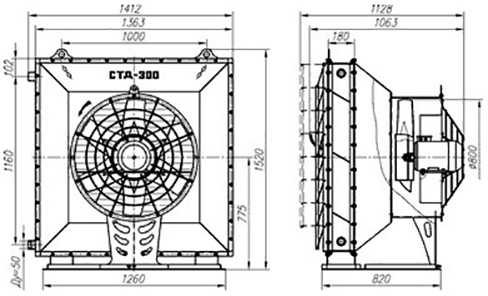

Температура контролируется термостатом, отключающим нагрев при определенном значении. Конструкцию можно увидеть ниже на чертеже, где изображен агрегат СТД-300 российского производства:

Чтобы обогреть оборудование и людей, находящихся в большом цехе или офисе, воздушно-отопительные агрегаты ставятся в разных точках под потолком либо на высоте 3—4 м. Направление струи сверху вниз обеспечивается поворотом горизонтальных жалюзи, установленных перед нагревателем, либо наклоном корпуса вперед.

Варианты размещения воздушных отопителей в зависимости от нахождения обогреваемой зоны показаны на рисунках:

Виды агрегатов воздушного отопления

Обогреватели делятся на разновидности по 2 критериям: расходу воздуха и типу нагревательного элемента – теплообменника. Если требуются относительно небольшие расходы нагреваемого воздуха, который не нужно перемещать по всему зданию, то традиционно используется осевой вентилятор. Более мощные воздушные отопительные системы, обслуживающие несколько комнат или целые корпуса, приводятся в действие вентиляторами центробежными, пример такового показан на рисунке:

Примечание. Со свободной стороны к фланцу теплообменника крепится воздуховод, распределяющий тепло в пределах одного помещения или целого сооружения.

Для нагрева воздушного потока в агрегатах устанавливаются такие типы теплообменников:

  •  электрические;
  • водяные;
  • паровые.

Сфера применения электрических нагревателей довольно ограничена, этому есть ряд причин. Первая – недостаток электрической мощности на линии. Как известно, для получения 1 кВт теплоты требуется около 1 кВт электроэнергии, а значит, для зала площадью 500 м2 нужна мощность 50 кВт. Не каждая сеть рассчитана на подачу такого количества энергии.

Другая трудность заключается в управлении нагревом, ведь работа на максимуме нужна далеко не всегда, а электрические воздушно-отопительные агрегаты большой мощности не могут регулироваться плавно. Для этого потребуется слишком дорогое электрооборудование, поэтому обычно реализуется двух – или трехступенчатый нагрев. Поэтому чаще всего подобные аппараты задействованы в комнатах небольших и средних размеров, ибо их максимальная мощность редко превышает 30 кВт. В качестве примера приведем технические характеристики польских электроотопителей JUWENT AGE:

Обогреватели с водяными и паровыми теплообменниками

Сфера применения водяных теплообменников (иначе – калориферов) неограниченна. Примером воздушного агрегата малой мощности может служить фанкойл, представляющий собой часть системы кондиционирования частного дома. Правда, он служит как для обогрева, так и для охлаждения комнат, это зависит от температуры подаваемого к нему теплоносителя. Однако, принцип действия и конструкция фанкойла такие же, есть различия в исполнении и наличии дополнительных функций, например, фильтрования воздуха.

Один из самых распространенных аппаратов, применяющихся в зданиях любого назначения, — это отопительный агрегат Volcano. Эти местные отопительные приборы родом из Польши уже работают и продолжают устанавливаться на промышленных предприятиях всех стран постсоветского пространства. Зарекомендовали себя как надежное тепловое оборудование из средней ценовой категории. Технические характеристики модельного ряда Volcano представлены в таблице:

Примечание. Максимальная рабочая температура теплоносителя – 120 °С, давление – 16 Бар.

Аппараты, чьи корпуса сделаны из пластика, выделяются современным дизайном. Подключение к магистрали с теплоносителем осуществляется через двухходовой клапан, управляемый автоматикой, как показано на схеме:

Примером паровых обогревателей могут служить российские отопительные агрегаты АO 2. Хотя их теплообменники способны работать и на горячей воде, но тогда тепловая мощность на выходе будет меньше. Подобные системы внедряются на предприятиях, где пар производится для технологических нужд, а на отопление идет параллельно. Технические характеристики модельного ряда АО 2 можно узнать из таблицы:

По сравнению с «поляками» это более мощная серия аппаратов, особенно при подаче в калорифер пара. Это увеличивает эффективность работы воздушных отопителей, но и создает ряд трудностей, связанных опять же с регулированием нагрева, возвратом конденсата и сроком службы приборов и арматуры.

Заключение

Самый популярный вариант на практике – это воздушно-отопительные агрегаты с водяным теплообменником, питающиеся от автономной котельной установки. Это надежно, безопасно и несложно в монтаже, надо лишь провести трубопроводы от источника тепла до мест расположения калориферов. Электрику подключить проще, но там есть другие проблемы, они описаны выше.

cotlix.com

Агрегат АО2-4 паровой отопительный Цена на Тепловентилятор АО ПВО.4 Украина

Агрегат воздушно-отопительный паровой АО ПВО.4 ТУ У 29.2-25185354-004-2003 выпускается взамен отопительного агрегата АО 2-4

Тепловентилятор паровой АО-ПВО.4, выпускаемый взамен агрегата отопительного АО2-4, предназначен для воздушного отопления промышленных помещений, отопления зданий без постоянного присутствия людей, отопления помещений высотой 5-6 м, а также для целей дежурного отопления. Агрегат отопительный паровой АО-ПВО.4 представляет собой Калорифер паровой с вентилятором (Воздухонагреватель электрический типа ПНЕ и Вентилятор Осевой ВО).  Цена на агрегат отопительный АО-ПВО.4 паровой (Теплоноситель-пар)  Тепловентилятор АО-ПВО.4 (АО 2-4) предназначен для работы с теплоносителем пар, перегретый пар, с полным использованием рециркуляционного воздуха. Отопительный агрегат АО 2-4 (тепловентилятор АО-ПВО.4) состоит из осевого вентилятора типа ВО 06-300 ГОСТ 11442-90 и воздухонагревателя. Осевой вентилятор типа ВО 06-300 и воздухонагреватель заключены в общий кожух. На выходе из агрегата установлена жалюзийная решеткаОтопительные агрегаты АО 2-4 (тепловентиляторы АО-ПВО.4) комплектуются стальными воздухонагревателями.

Конструкция отопительных агрегатов АО-ПВО.4 или АО 2-4 ПАР:

1-Ограждение;

2-Вентилятор осевой;

3-Камера расширительная;

4-Воздухонагреватель;

5-Решетка поворотная

Техническая характеристика отопительного агрегата АО-ПВО.4 или АО 2-4

Агрегат отопительный АО ПВО.4 (АО 2-4)Производительность по воздуху, м3Теплопроизводительность и перепад температур при следующих температурах теплоносителя (0С)Суммарная мощность и обороты двигателяКалорифер
150/70
Q, кВтΔt
АО-ПВО.4 (АО 2-4)4000105,078,50,37/1500Сталь

ukrvent.com

ПАРОВОЙ ОБОГРЕВАТЕЛЬ

Паровой обогреватель относится к области удовлетворения жизненных потребностей человека и предназначен для обогрева туристических палаток и иных помещений внешним источником тепла.

Известными способами обогрева помещений в полевых условиях являются:

1. Внутренний обогрев с помощью печки или источником открытого огня (примус, газ), что не отвечает правилам техники безопасности.

2. Внешний обогрев, например, прямой обогрев костром, что требует большого расхода дров и приводит к неизбежному повреждению палатки искрами.

Наиболее близким к заявляемому способу обогрева является описанный в пат. RU 2257451 C1 2005 07 27 способ внешнего обогрева палаток тепловым излучением (костер, солнце). Согласно указанному прототипу палатка в своей конструкции содержит два слоя: один - хорошо пропускающий тепловое излучение и второй - хорошо отражающий его. Оба слоя расположены в палатке таким образом, чтобы проникшее сквозь прозрачный слой излучение отражалось другим слоем внутрь помещения и нагревало его. Однако использовать солнце в качестве источника тепла не всегда возможно, а прямой обогрев костром с близкого расстояния пожароопасен, а с большого расстояния - малоэффективен. Кроме того, обогрев костром неизбежно приводит к повреждению тента палатки искрами. Весьма существенным недостатком данного способа является необходимость использования палаток специальной конструкции, что резко сужает его применимость.

Принцип работы парового обогревателя

Вода, находящаяся в нижнем глухом конце наклонной металлической трубы, нагревается костром и закипает, пар по трубе попадает в теплообменник, где конденсируется, обогревая палатку, и возвращается обратно в трубу. Теплообменник при этом имеет температуру на поверхности 60-70°C, что, учитывая малую толщину и теплопроводность материала, из которого он сделан, не может причинить ожога при прикосновении. Для поддержания температуры теплообменника в указанных пределах достаточно небольшого костра, на котором к тому же можно одновременно готовить пищу.

Данное устройство иллюстрируется чертежом, на котором:

1 - палатка

2 - теплообменник

3 - наклонная металлическая труба

4 - источник тепла

5 - вода.

Кроме того, в один источник тепла можно поместить несколько труб, которые будут обогревать несколько помещений.

Технический результат

При экспериментальном испытании данного способа обогрева для двухслойной палатки типа NORMAL (площадь пола 1,6×2 м и высота 1,2 м) при использовании теплообменника из полиэтилена размером 1×1 м, помещенного между тентом и внутренним слоем палатки и трубы диаметром 50 мм и длиной 2 м, была получена температура внутри палатки без людей на высоте 20 см от пола +40°C при температуре внешнего воздуха +10°C. Объем циркулирующей воды - 250 мл.

Данный технический результат достигается путем использования наклонной металлической трубы, глухой конец которой заполнен водой и нагревается внешним источником тепла, благодаря чему образуется пар, поступающий по трубе в герметично соединенный с ним теплообменник из полимерного материала, в котором он конденсируется и возвращается обратно в трубу.

Таким образом, предлагаемый способ парового обогрева палаток имеет следующие преимущества:

1. Высокая эффективность обогрева.

2. Невысокая пожароопасность.

3. Возможность применения любых типов палаток без предварительной доработки.

4. Возможность обогрева нескольких помещений от одного источника тепла.

Данное изобретение решает задачу обогрева любых туристических палаток, торговых палаток и летних дачных домиков, а также при проведении спасательных и других работ.

Обогреватель для туристических палаток и иных помещений внешним источником тепла, содержащий наклонную металлическую трубу с глухим нижним концом и теплообменник из полимерной пленки, расположенный на другом конце трубы, отличающийся тем, что обогрев осуществляется теплоносителем - водяным паром, который образуется при кипении воды, находящейся в нижнем конце трубы, расположенном в зоне действия источника тепла.

edrid.ru

АО2-10 паровой отопительный АО ПВО.10 Цена Тепловентилятор Украина

Воздухонагреватель водяной АО ПВО.10 ТУ У 29.2-25185354-004-2003 выпускается взамен отопительного агрегата АО 2-10

Тепловентилятор АО-ПВО.10, выпускаемый взамен агрегата воздушно-отопительного АО2-10, предназначен для воздушного отопления промышленных помещений, отопления зданий без постоянного присутствия людей, отопления помещений высотой 5-6 м, а также для целей дежурного отопления.

Агрегат отопительный паровой АО-ПВО.10 представляет собой Калорифер паровой с вентилятором (Воздухонагреватель электрический типа ПНЕ и Вентилятор Осевой ВО). Цена на агрегат отопительный АО-ПВО.10 паровой (Теплоноситель-пар). Калорифер паровой АО-ПВО.10 предназначен для работы с теплоносителем — пар, перегретый пар.

Отопительный агрегат АО2-10 (тепловентилятор АО-ПВО.10) состоит из осевого вентилятора типа ВО 06-300 ГОСТ 11442-90 и воздухонагревателя. ПНП 113, ПНП 311, соответствующих по присоединительным размерам ГОСТ 7201-70. Осевой вентилятор типа ВО 06-300 и воздухонагреватель заключены в общий кожух. На выходе из агрегата установлена жалюзийная решетка.

Агрегаты АО-ПВО.10 (АО2-10) комплектуются стальными воздухонагревателями.

Конструкция отопительных агрегатов АО-ПВО.10 (АО2-10) ПАР:

  • 1-Ограждение;
  • 2-Вентилятор осевой;
  • 3-Камера расширительная;
  • 4-Воздухонагреватель;
  • 5-Решетка поворотная

Технические характеристики агрегатов АО-ПВО.10 или АО 2-10

Агрегат отопительный АО ПВО.10 (АО2-10)Производительность по воздуху, м3Теплопроизводительность и перепад температур при следующих температурах теплоносителя (0С)Суммарная мощность и обороты двигателяКалорифер
Q, кВтΔt150/70
АО-ПВО.1010000168,858,61,1/1500

ukrvent.com

Агрегат отопительный АО 2 паровой Цена Тепловентилятор АО ПВО.2 Паровой Харьков Украина

Агрегат воздушно-отопительный водяной АО ПВО.2 ТУ У 29.2-25185354-004-2003 выпускается взамен отопительного агрегата АО 2 пар

Агрегат воздушно-отопительный паровой АО-ПВО.2 паровой, выпускаемый взамен отопительного агрегата АО2 (теплоноситель-пар), предназначен для воздушного отопления промышленных помещений, отопления зданий без постоянного присутствия людей, отопления помещений высотой 5-6 м, а также для целей дежурного отопления.

Агрегат отопительный паровой АО-ПВО.2 представляет собой Калорифер паровой с вентилятором (Воздухонагреватель электрический типа ПНЕ и Вентилятор Осевой ВО). Цена на агрегат отопительный АО-ПВО паровой (Теплоноситель-пар). Калорифер паровой АО-ПВО.2 предназначен для работы с теплоносителем — пар, перегретый пар. Отопительный агрегат — тепловентилятор АО-ПВО.2 состоит из осевого вентилятора ГОСТ 11442-90 и воздухонагревателя. Осевой вентилятор и воздухонагреватель заключены в общий кожух. На выходе из агрегата установлена жалюзийная решетка. Тепловентиляторы АО-ПВО.2, или отопительные агрегаты АО 2 комплектуются стальными воздухонагревателями.

Конструкция отопительных агрегатов АО-ПВО.2:

  • 1-Ограждение;
  • 2-Вентилятор осевой;
  • 3-Камера расширительная;
  • 4-Воздухонагреватель;
  • 5-Решетка поворотная

Габаритные размеры отопительного агрегата АО-ПВО.2

Обозначение отопительного агрегатаРазмеры, мм
АА1ВВ1В2В3DНН1Н2
АО-ПВО.2 (АО 2 пар)655647612357255120410563495768

Техническая характеристика отопительного агрегата АО-ПВО.2 или АО 2

Агрегат отопительный АО ПВО.2 (АО 2)Производительность по воздуху, м3Теплопроизводительность и перепад температур при следующих температурах теплоносителя (0С)Суммарная мощность и обороты двигателяКалорифер
150/70
Q, кВтΔt
АО-ПВО.2200051,0383,40,37/1500Сталь

ukrvent.com
