Парма Б-120Э
Особенности Парма Б-120Э
Асинхронный электродвигатель с медной обмоткой
Имеет более высокий КПД, чем у двигателей с алюминиевой обмоткой, гарантированно надежная работа при различных температурах, стабильность при повышенных нагрузках, возможность не делать перерывов во время работы.
Зубчатый приводной ремень
Обеспечивает стабильную работу при любых нагрузках, высокая износоустойчивость, высокий КПД в сравнении с поликлиновыми ручейковыми ремнями. Шкив привода крепится на валу с помощью металлического штифта Ø 4 мм, что исключает его разбалтывание и проворачивание и обеспечивает длительную надежную работу.
Металлический корпус двигателя
Двигатель и привод размещены в металлическом корпусе для предотвращения попадания влаги и пыли, и предохранения от внешнего ударного воздействия. Гарантирует надежную работу при любых условиях эксплуатации бетоносмесителя.
Разборный полиамидный венец
Бетоносмеситель с полиамидным венцом — имеет увеличенный срок службы, устойчив к ударным нагрузкам, обеспечивает бесшумную работу, увеличивает длительность работы шестерни конической. Разборный полиамидный венец позволяет производить замену отдельных сегментов при техническом обслуживании.
Ручной механизм фиксации барабана
Ручной механизм фиксации положения емкостей — возможность загрузки-выгрузки с любой стороны, безотказная работа на многие годы.
Разборный подшипниковый узел
Разборный узел опорного подшипника обеспечивает дополнительное удобство при техническом обслуживании бетоносмесителя, а порошковая окраска корпуса позволяет металлу конструкции оставаться защищенной от от атмосферных осадков и коррозийного воздействия
Усиленная, регулируемая скоба
Усиленная скоба существенно увеличивает срок службы бетоносмесителя.
Прочные транспортировочные колеса
Прочные транспортировочные колеса надежны при перемещении бетоносмесмесителя.
www.uralopt.ru
Парма Б-120Э
Бетоносмеситель электрический
Потребляемая мощность, Вт: 600
Объем барабана, л: 120
Эффект.объем барабана, л: 60
- Зубчатый приводной ремень
- Разборный полиамидный венец
- Асинхронный электродвигатель с медной обмоткой
- Металлический корпус двигателя
- Усиленная скоба
- Ручной механизм фиксации положения емкостей
- Прочные транспортировочные колеса
Надежный бетоносмеситель ПАРМА Б-120Э предназначен для приготовления высококачественных бетонных смесей и строительных растворов. Линейка эффективного строительного оборудования оптимизирует рабочий процесс, ускоряет выполнение ремонтных, строительных работ при возведении 1-3-этажных домов, гаражей и других сооружений. Бетоносмесители ПАРМА просты и надежны в эксплуатации, мобильны и перевозятся легковым транспортом.
Отличительные особенности бетоносмесителя:
- Полиамидный венец обеспечивает бесшумную работу. По своим свойствам полиамидный венец намного надежнее и эффективнее чугунных и венцов из других материалов. Полиамид высокопрочный, имеет повышенную износостойкость, не подвержен коррозии, увеличивает срок службы приводной шестерни благодаря низкому коэффициенту трения.
- Легкозаменяемость. Венец бетоносмесителей состоит из четырех секторов и возможна замена только той части венца, которая требует ремонта. Замена полиамидного венца, не требует специальных навыков, в отличие от чугунного венца, для замены которого необходим специалист и демонтаж емкости бетоносмесителя.
- Износостойкий зубчатый приводной ремень обеспечивает отсутствие пробуксовки даже при ослаблении. Постоянство геометрических размеров дает высокую точность и стабильность как линейного, так и углового позиционирования. Высокий КПД способствует энергосбережению, а также минимальной вибрации при прерывистых нагрузках и максимальной передачи высокой мощности.
- В конструкции привода бетоносмесителей Парма Б-120Э используется, асинхронный двигатель с медной обмоткой, допускающий превышение температуры на 75°С от температуры окружающей среды, что позволяет не делать перерывов во время работы. Количество оборотов двигателя в 2 раза меньше, чем у бетоносмесителей китайских производителей. При одинаковой производительности это повышает надежность данного узла, как минимум в 2 раза.
- Металлический ударопрочный кожух двигателя предотвращает попадание влаги и пыли, защищает от механических повреждений двигатель. Защитный кожух не подвержен температурным изменениям и имеет антикоррозийное покрытие.
- Режим электропитания 220В/50Гц. Возможность использования в обычных условиях бытовой сети. Двойная изоляция от поражения электрическим током обеспечивает дополнительный уровень безопасности.
- Большая шестерня (шкив) изготовлена из стеклонаполненного полиамида, значительно превосходящего пластик по износостойкости. Аналогичный материал используется при изготовлении секторов венца.
- Крепление лопастей к корпусу болтами позволяет заменить износившиеся лопасти или снять их для чистки, в случае необходимости. У других производителей лопасти приварены к корпусу и часто обламываются.
- Окраска производится порошковым методом с последующим спеканием напыленных частиц. Благодаря образующемуся полимерному слою, металл конструкции остается защищенным от коррозии, а изделие выглядит эстетическим привлекательным даже после нескольких лет активного использования.
Технические характеристики
Объем по загрузке, л:120
Эффективный объем барабана, л:60
Режим электропитания, В/Гц:220 / 50
Потребляемая мощность, Вт, не более:600
Номинальная полезная мощность электродвигателя, Вт:370
Скорость вращения барабана, об/мин:27
Время приготовления порции смеси, мин:4
Габаритные размеры (ДхШхВ), см:121,2 х 69,5 х 110
Диаметр колес, мм:160
Масса нетто / брутто, кг:46 / 50
parma-carver.ru
Парма Б-120Э
Особенности Парма Б-120Э
Асинхронный электродвигатель с медной обмоткой
Имеет более высокий КПД, чем у двигателей с алюминиевой обмоткой, гарантированно надежная работа при различных температурах, стабильность при повышенных нагрузках, возможность не делать перерывов во время работы.
Зубчатый приводной ремень
Обеспечивает стабильную работу при любых нагрузках, высокая износоустойчивость, высокий КПД в сравнении с поликлиновыми ручейковыми ремнями. Шкив привода крепится на валу с помощью металлического штифта Ø 4 мм, что исключает его разбалтывание и проворачивание и обеспечивает длительную надежную работу.
Металлический корпус двигателя
Двигатель и привод размещены в металлическом корпусе для предотвращения попадания влаги и пыли, и предохранения от внешнего ударного воздействия. Гарантирует надежную работу при любых условиях эксплуатации бетоносмесителя.
Разборный полиамидный венец
Бетоносмеситель с полиамидным венцом — имеет увеличенный срок службы, устойчив к ударным нагрузкам, обеспечивает бесшумную работу, увеличивает длительность работы шестерни конической. Разборный полиамидный венец позволяет производить замену отдельных сегментов при техническом обслуживании.
Ручной механизм фиксации барабана
Ручной механизм фиксации положения емкостей — возможность загрузки-выгрузки с любой стороны, безотказная работа на многие годы.
Разборный подшипниковый узел
Разборный узел опорного подшипника обеспечивает дополнительное удобство при техническом обслуживании бетоносмесителя, а порошковая окраска корпуса позволяет металлу конструкции оставаться защищенной от от атмосферных осадков и коррозийного воздействия
Усиленная, регулируемая скоба
Усиленная скоба существенно увеличивает срок службы бетоносмесителя.
Прочные транспортировочные колеса
Прочные транспортировочные колеса надежны при перемещении бетоносмесмесителя.
www.uralopt.ru
Парма Б-120Э Руководство по эксплуатации онлайн [6/20]
6
4. ОПИСАНИЕ И РАБОТА БЕТОНОСМЕСИТЕЛЯ
4.1. Основные составные части бетоносмесителя показаны на рис. 2 «Сбо-
рочные единицы и детали» (рис. 3). Наименования и обозначения составных
частей бетоносмесителя приведены в таблице 2.
4.2. Собрать бетоносмеситель согласно рис. 2. Стыки между емкостями
поз. 9 и 11 заполнить герметиком. Крепежные детали для сборки бетоносмеси-
теля упакованы в отдельный пакет. Состав пакета указан в таблице 3.
Внимание! Во избежание деформации секторов и появления
повышенного шума при работе бетоносмесителя, затяжку
винтов крепления секторов при сборке изделия производить
с небольшим усилием до полного сжатия. Перетяжка винтов
недопустима.
4.4. Отрегулировать натяжение зубчатого ремня, а также зазор между ко-
нической шестернёй и секторами, обеспечив плавное вращение ёмкости бето-
носмесителя.
4.4.1. Для обеспечения нормальной натяжки зубчатого ремня руководство-
ваться указаниями приведенными в строке 2 таблицы 5.

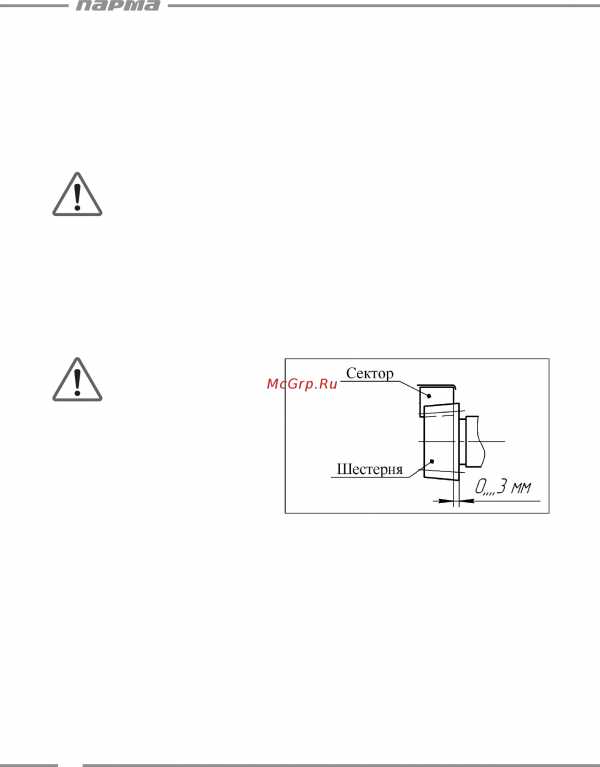

Внимание!
1. При сборке изделия
допускается смеще-
ние зубьев секто-
ра относительно зу-
бьев шестерни от 0
до 3 мм.
2. Допускается ради-
альное биение на ем-
кости до 3 мм.
5. ПОРЯДОК РАБОТЫ
5.1. Установить бетоносмеситель на горизонтальную поверхность, предва-
рительно обеспечив безопасные условия работы, согласно разделу 9 «Меры
безопасности» настоящего руководства.
5.2. Выставить ёмкость бетоносмесителя на выбранный угол диска фикса-
тора 12 (см. рис.2). Для этого, преодолевая усилие пружины 14, оттяните пово-
ротное колесо 4 на себя и поверните емкость на необходимый угол.
ПРИМЕЧАНИЕ:
Угол наиболее близкий к горизонтали обеспечит хорошую размешивае-
мость, но уменьшит объем готового замеса, л.
Рис. 1
mcgrp.ru
Парма Б-120Э Руководство по эксплуатации онлайн [19/20]

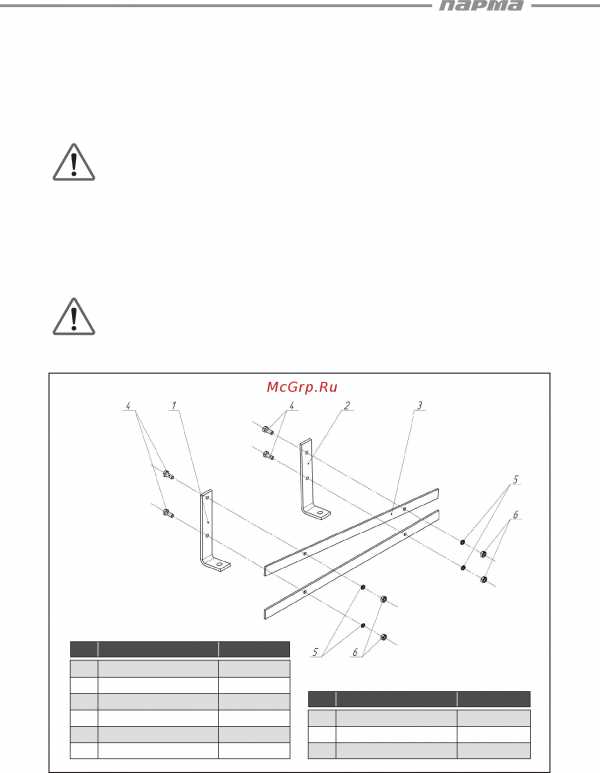

СБОРКА ЛОПАСТИ БЕТОНОСМЕСИТЕЛЯ
Составные части показаны на рис. 1. Наименования и обозначения составных ча-
стей приведены в таблице 1. Крепёжные детали для сборки упакованы в отдельный пакет.
Состав пакета указан в таблице 2. Сборку проводить рекомендуем в следующем порядке:
1. Выложить составные части на ровную поверхность.
2. Используя болты (4), шайбы (5) и гайки (6) собрать две лопасти как показано на
рис. 1. Затяжку болтовых соединений произвести от руки.
Внимание! Кронштейн у которого межосевое расстояние 86 мм между
двумя отверстиями диаметром 6 мм является кронштейном нижним (1).
Кронштейн у которого межосевое расстояние 58 мм между двумя отвер-
стиями диаметром 6 мм является кронштейном верхним (2). Соответ-
ственно в каждой лопасти по одному верхнему и нижнему кронштейну.
При этом в бетоносмесителе Б-120Э лопатку (3) необходимо крепить к
кронштейну нижнему (1) той стороной, с которой расстояние от торца
лопатки до крепёжного отверстия больше. В бетоносмесителе Б-140Э
расстояния от торцов лопатки до крепёжных отверстий равные.
3. Произвести действия указанные в п.п. 4.2. настоящего паспорта.
Внимание! При монтаже лопасти необходимо обратить внимание,
что кронштейн верхний (2) крепится к ёмкости верхней, а кронштейн
нижней (1) крепится к емкости нижней.
4. Произвести окончательную затяжку болтовых соединений лопасти.
Таблица 1
Таблица 2 — Состав пакета
СХЕМА-СОСТАВ ЛОПАСТИ БЕТОНОСМЕСИТЕЛЯ
№ Наименование Кол-во, шт
№ Наименование Кол-во, шт
1 Кронштейн нижний 1
2 Кронштейн верхний 1
3 Лопатка 2
4 Болт М6х16 4
5 Шайба гровер М6 4
6 Гайка М6 4
1 Болт М6х16 8
2 Шайба гровер М6 8
3 Гайка М6 8
Рис. 1
mcgrp.ru
Парма Б-120Э Руководство по эксплуатации онлайн [14/20]
14
1. При вращении
ёмкости на
холостом ходу
ощущаются
удары конической
шестерни об
сектора.
1. Не обеспечено
полное зацепление
секторов в замках
друг с другом.
1. Ослабить все гайки крепления секторов.
Прокручивая ёмкость от руки, добиться пол-
ного зацепления секторов (посадки выступа
сектора в гнездо замка последующего секто-
ра). Затянуть гайки крепления секторов.
2. Деформирован
торец ёмкости нижней
для посадки секторов.
2. Отрихтовать посадочный торец ёмкости
нижней, предварительно сняв ёмкость верх-
нюю и сектора. Сборку производить в обрат-
ной последовательности в соответствии с
требованиями схем монтажа настоящего па-
спорта.
2. Вытянулся
зубчатый ремень
и слетает с
шестерён
ременной
передачи привода
1. Не обеспечена
нормальная натяжка
зубчатого ремня.
1. Снять крышку кожуха электродвигателя.
Ослабить гайки на болтах изолирующих дву-
сторонних (анкерных), повернуть с усилием
электродвигатель вокруг одного болта изоли-
рующего с перемещением второго болта по
пазу кожуха так чтобы было обеспечено нор-
мальное натяжение зубчатого ремня. Уси-
лие, прилагаемое к двигателю должно быть
8–10 кгс. Затянуть гайки на болтах изолирую-
щих (анкерных) и установить крышку кожуха
электродвигателя.
2. Шестерня
малая (на валу
электродвигателя)
и шестерня большая
(на валу привода)
выставлены в разных
плоскостях.
2. Снять крышку кожуха электродвигателя.
Отвернуть гайки крепления болтов изолиру-
ющих двусторонних и при помощи регулиро-
вочных шайб, устанавливаемых под болты
изолирующие, выставить шестерни в одной
плоскости, тем самым, исключая сползание
зубчатого ремня с шестерён. Завернуть гайки
крепления болтов изолирующих. Установить
крышку кожуха электродвигателя.
3. Не вращается
вал привода
1. Изношен зубчатый
ремень.
1. Заменить зубчатый ремень на новый.
2. Изношены большая и
(или) малая шестерни.
2. Заменить изношенные шестерни
на новые.
3. Заклинил
подшипник 80202
ГОСТ 7242-81
на валу привода.
3. Заменить заклинивший подшипник
на новый.
Неисправность,
ее проявление
Вероятная причина Метод устранения
10. ХАРАКТЕРНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ
Характерные неисправности бетоносмесителей и методы их устранения
представлены в табл. 5.
Таблица 5
mcgrp.ru
Парма Б-120Э Руководство по эксплуатации онлайн [16/20]
16
11. ХРАНЕНИЕ И ТРАНСПОРТИРОВКА
Бетоносмеситель рекомендуется хранить в закрытом помещении или
под навесом исключая возможность механических повреждений и защищая
от атмосферных осадков.
Прекращая работу на длительный период бетоносмеситель необходи-
мо законсервировать:
— очистить от бетона и загрязнений;
— тщательно очистить внутреннюю полость емкости;
— устранить повреждения;
— заменить поврежденные крепежные детали, подкрасить.
Транспортировка бетоносмесителя производится в закрытых транс-
портных средствах в соответствии с правилами перевозки грузов, действу-
ющих на транспорте данного вида.
12. УТИЛИЗАЦИЯ
Бетоносмеситель после окончания срока службы должен быть утили-
зирован.
Утилизация не требует специальных мер, не представляет опасности
для жизни и здоровья людей, окружающей среды.
Утилизация производится по СанПиН 2.1.7.1322-03 как утилизация ма-
лоопасных веществ.
13. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
Гарантия производителя на бетоносмеситель составляет 12 месяцев со
дня продажи. Все претензии по качеству рассматриваются только после про-
верки изделия в сервисном центре. Гарантия распространяется как на бето-
носмеситель (готовое изделие), так и на отдельную деталь изделия, признан-
ную дефектной.
Гарантийный ремонт не осуществляется в следующих случаях:
– при неправильно заполненном гарантийном талоне или при отсутствии
паспорта;
– изделие с удаленным, стертым или измененным заводским номером;
– при наличии признаков самостоятельного ремонта и неправильном тех-
ническом обслуживании изделия;
– при использовании запасных частей не рекомендованных производите-
лем;
– при наличии изменений конструкции изделия;
– при загрязнении изделия (как внутреннем так и внешнем), наличии ржав-
