Пара клапанная – ООО «Интеграл» — Клапанные пары «Шарик-седло» (производство, продажа, купить)

Клапанная пара - Стеллит

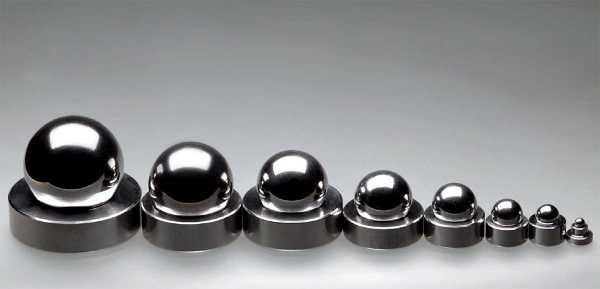

 Клапанная пара используется в качестве деталей клапана в насосах ШГН( глубинные штанговые), УЭЦН и др, при добычи нефти. Клапанная пара является ответственным узлом насоса, от качества которого, зависит время работы насоса в скважине. Мы производим клапанные пары выского качества из Стеллита.



твердость: HRC 56-63



 Stellite. Chemical compound, %
C Si Mn Cr Ni Co W
2,0/2,7 1,50 max. 1,00 maz. 31/34 3 max. basis 16/19



Name of product, by API Diameter of Ball,mm Deviation,mm Outer diameter of Seat, mm Inner diameter of Seat, mm height.mm
V11-106 15,875 -0,025/+0,025 20,142(-0,127) 11,68(-1,27/+1,27) 12,7(-0,25/+0,51)
V11-125 19,05 -0,025/+0,025 23,317(-0,127) 13,97(-1,27/+1,27) 12,7(-0,25/+0,51)
V11-150 23,812 -0,025/+0,025 29,667(-0,127)
17,02(-1,27/+1,27) 12,7(-0,25/+0,51)
V11-175 28,857 -0,025/+0,025 35,255(-0,127) 20,96(-1,27/+1,27) 12,7(-0,25/+0,51)
V11-225 34,925 -0,025/+0,025 43,688(-0,127) 26,92(-1,27/+1,27) 12,7(-0,25/+0,51)
V11-230 38,1 -0,025/+0,025 36 20,25 12,7(-0,25/+0,51)
V11-250 42,823 -0,025/+0,025 51,054(-0,127) 33,27(-1,27/+1,27) 12,7(-0,25/+0,51)
V11-375 57,150 +0,050/-0,050 78,029(-0,127) 45,47(-1,27/+1,27) 19,05(-0,25/+0,51)
Под заказ  По вашим чертежам  По вашим чертежам  По вашим чертежам  По вашим чертежам  По вашим чертежам



Срок гарантии: 365 дней со дня запуска в работу, 455 дней с даты отгрузки.



  Высокое качество клапанной пары  позволяет обеспечивать герметичность клапанной пары при вакуумном давлении не менее 0,1 кгс/см2 в течении одной минуты. Требования по API: клапанная пара должна обеспечивать герметичность при вакуумной давлении 0,65 кгс/см2 в течении 10-ти секунд.

  Зеркальная поверхность позволяет выявлять мелкие царапины и повреждения поверхности, которые могут привести к будущей коррозии шарика.



Это позволяет повысить ресурс использования клапанной пары, использовать насос ГШН при добычи нефти в жестких условиях.



antey-izhevsk.ru

Клапанная пара из стелитта.




Шарик из стеллита. Клапанная пара (седло-шарик) используются при изготовлении клапанов для ГШН( глубиных штанговых насосов и др, используемых при добычи нефти, газа. Клапаная пара является самым ответсвенным узлом насоса, поэтому от качества клапанной пары зависит насколько долго будет работать насос. Мы предлагаем качественные клапанную пару( седло-шарик) из стали Стеллит.

HRC 56-63

Стеллит. ХИМИЧЕСКИЙ СОСТАВ, %
C Si Mn Cr
Ni
Co W
2,0/2,7 1,50 макс. 1,00 макс. 31/34 3 макс. основа 16/19



Обозначение клапанной пары Ф шарика,мм Отклонение, мм Внешний Ф седла, мм Внутрений Фседла, мм Высота седла, мм
V11-106 15,875
0,016
20,95 11,1 13,5
V11-125 19,05 0,016 24,1 13,8 13,5
V11-150 23,812 0,016 30,45 17 13,5
V11-175 28,857 0,016 36 20,25 13,5
V11-225 34,925
0,016
44,45 24,6 13,5
V11-250 42,823 0,016 51,854 30,63 13,5



Мы предлагаем так же:

www.prom-shari.ru

Клапанные пары - Свой дом



Количество просмотров статьи: 520

Клапанные пары. Пакер и клапанный узел опускаются на бурильных трубах до уровня пласта, подлежащего испытанию. Клапанная система сконструирована так, чтобы предотвратить поступление жидкости в колонну бурильных труб во время спуска. Пакер помещается над испытуемым пластом и упирается в стенки скважины, преграждая путь глинистому раствору в кольцевое пространство из испытуемого интервала. Затем клапан открывается, так что в пласте создается пониженное давление, соответствующее давлению в колонне бурильных труб API v11.

Пластовые жидкости получают возможность течь в колонну бурильных труб и после закрытия клапана и поднятия колонны подвергаются исследованию.

Устойчивая работа клапанного узла в автоколебательных системах является необходимым условием работы водоподъемников инерционного типа. Колебания гидростатического давления, по фазе и направлению совпадающие со скоростью перемещения клапана, могут служить причиной неустойчивой работы.

Повышение герметичности клапанного узла и стабильности его работы при малых давлениях может быть достигнуто за счет искусственного, не зависящего от величины давления, увеличения усилия прижима клапана к седлу, например посредством пружины или постоянного магнита. При этом, однако, ухудшаются условия запуска насоса, его всасывающая способность и уменьшается КПД.



Взаимодействием элементов клапанного узла обеспечиваются несрабатывание пакера до прохождения через него цементировочной пробки, подготовка пакера к срабатыванию после среза предохранительных штифтов при прохождении цементировочной пробки через пакер, срабатывание пакера при повышений давления в цементировочной головке после окончания цементирования, герметизация рабочей полости рукавного уплотнителя после срабатывания пакера.

На долговечность клапанного узла значительно влияют твердость рабочих поверхностей деталей и их стойкость к ударным нагрузкам, также смотрите где купить стеллит седло шарик.

Высокая твердость и достаточная глубина закаленного слоя препятствуют появлению вмятин, выкрашиваний, так как большая часть абразивных частиц раздавливается при контактировании клапана и седла.

Основным элементом клапанного узла является его запорный узел. На практике наибольшее распространение получили шариковые клапанные узлы, у которых в качестве запорных элементов применяется пара седло — шарик.

Длительный срок службы пары седло — шарик объясняется большой активной поверхностью шарика, более подробнее смотрите на сайте http://integral18.ru/.

vkysnik.ru

клапанная пара - Нержавеющая сталь



Клапанная пара используется в качестве деталей клапана в насосах ШГН( глубинные штанговые), УЭЦН и др, при добычи нефти. Клапанная пара является ответственным узлом насоса, от качества которого, зависит время работы насоса в скважине. Мы производим клапанные пары выского качества из нержавеющей стали 95Х18Ш(AISI 440-C).

Твердость: HRC 58-65



95Х18Ш( AISI 440-C). Хим.состав, %
C Si Mn P S Cr Mo
0,95/1,20 1,00 макс. 1,00 макс. 0,04 макс. 0,02 макс. 16/18 0,4/0,8



name of product, by API Diameter of Ball,mm Deviation, mm Outer diameter od Seat, mm Inner diameter of Seat, mm Height. mm
V11-106 15,875 -0,025/+0,025 20,142(-0,127) 11,68(-1,27/+1,27) 12,7(-0,25/+0,51)
V11-125 19,05 -0,025/+0,025 23,317(-0,127) 13,97(-1,27/+1,27) 12,7(-0,25/+0,51)
V11-150 23,812 -0,025/+0,025 29,667(-0,127) 17,02(-1,27/+1,27) 12,7(-0,25/+0,51)
V11-175 28,857 -0,025/+0,025 35,255(-0,127) 20,96(-1,27/+1,27) 12,7(-0,25/+0,51)
V11-225 34,925 -0,025/+0,025 43,688(-0,127) 26,92(-1,27/+1,27) 12,7(-0,25/+0,51)
V11-230 38,1 -0,025/+0,025 36 20,25 12,7(-0,25/+0,51)
V11-250 42,823 -0,025/+0,025 51,054(-0,127) 33,27(-1,27/+1,27) 12,7(-0,25/+0,51)
V11-375 57,150 +0,050/-0,050 78,029(-0,127) 45,47(-1,27/+1,27) 19,05(-0,25/+0,51)
на заказ по черетежам по чертежам по чертежам по чертежам по чертежам



Также, производим под заказ клапанные пары по ГОСТу, ОСТу.



Срок гарантии: 365 дней со дня запуска в работу, 455 дней с даты отгрузки.





  Высокое качество клапанной пары  позволяет обеспечивать герметичность клапанной пары при вакуумном давлении не менее 0,1 кгс/см2 в течении одной минуты. Требования по API: клапанная пара должна обеспечивать герметичность при вакуумной давлении 0,65 кгс/см2 в течении 10-ти секунд.

  Зеркальная поверхность позволяет выявлять мелкие царапины и повреждения поверхности, которые могут привести к будущей коррозии шарика. Это позволяет повысить ресурс использования клапанной пары, использовать насос ГШН при добычи нефти в жестких условиях.



antey-izhevsk.ru
