Полиамиды PA 6G
Литеьвой полиамид PA 6G
Литьевой полиамид ПА 6G — является термопластмассой, получаемой в результате процесса блочной полимеризации, отличающейся хорошим соотношением цены к предлагаемым преимуществам.
Свойства ПА 6G
- более высокая по сравнению с ПА6 жесткость, ударная вязкость и твердость
- несмотря на высокую жесткость имеет высокую статическую вязкость
- высокая способность к сохранению формы при высоких температурах (выше чем в случае ПА 6)
- хорошие скользящие свойства и высокая абразивная стойкость при контакте с металлами в широком диапазоне скорости, также в присутствии загрязнений таких, как пыль или песок (превышает в этом отношении ПА 6)
- высокая способность глушения вибраций и шума (тихоходная работа элементов)
- низкий уровень внутренних напряжений, что благоприятно влияет на качество стружечной обработки и стабильность размеров готового продукта
- образует эффект обратного скольжения (Stick-Slip), что дисквалифицирует материал для применения в взаимодействующих, трущихся элементов
- высокая стойкость к действию жидкого топлива, масел, жиров и коррозирующих веществ
- более слабая стойкость к действию сильных кислот, щелочей, окисляющих веществ
- отсутствие стойкости к влиянию атмосферных условий — прежде всего, УФ излучению
- соответствует директивам ЕС и Управления по контролю за качеством пищевых продуктов и лекарственных препаратов, касающимся контакта с пищевыми продуктами
Общее строительство транспортных средств, машин, устройств для медицинской, пищевой, химической и электротехнической отраслей, элементы насосов и арматуры, низконапорная техника.
Чаще всего изготавливаемыми элементами являются: зубчатые колеса, планки и подшипники скольжения, различные ролики и втулки работающие со скольжением, дисковые кулачки, электрические изоляторы, уплотнители систем, гидравлических и пневматических устройств.
ХРАНЕНИЕ
Лучше всего в ящиках или на паллетах, обращая внимание на плоскость складской поверхности — неровные поверхности могут вызвать необратимую деформацию (выгибание) складируемых полупродуктов. В связи с чувствительностью пластмассы к действию УФ излучения (только черный модифицированный материал обладает стойкостью к ультрафиолетовому излучению) и поглощением влажности, которая влияет на физико-химические параметры, необходимо хранить пластмассу в помещении, прикрытом крышей, изолирующем от влияния атмосферных условий, ввиду преобладающего способа обработки (резка) оптимальная температура окружающей среды должна составлять около 20°C
Литьевой полиамид ПА 6G MO
Литьевой полиамид ПА 6G MO — является полиамидом ПА 6G, модифицированным добавкой двусернистого молибдена (MoS2) и сажи, благоприятно влияющими на степень кристаллизации полимера.
ПА 6G MO отличается от ПА 6G
- более высокой твердостью и немного высшим модулем эластичности
- повышенной стойкостью к влиянию УФ-излучения
- лучшими скользящими свойствами — пониженный в этой модификации коэффициент трения уменьшает абразивный износ и понижает температуру нагревания взаимодействующих элементов, удлиняя их живучесть и позволяя на работу с более высокими нагрузками и в более высоком диапазоне температур.
- немного меньшей поглощаемостью влажности
Область применения ПА 6G MO совпадает с ПА 6G — на выбор конкретной пластмассы влияют условия и специфика работы элемента, с учетом преимуществ данной модификации.
ХРАНЕНИЕ
Лучше всего в ящиках или на паллетах, обращая внимание на плоскость складской поверхности — неровные поверхности могут вызвать необратимую деформацию (выгибание) складируемых полупродуктов. В связи с чувствительностью пластмассы к действию УФ излучения (только черный модифицированный материал обладает стойкостью к ультрафиолетовому излучению) и поглощением влажности, которая влияет на физико-химические параметры, необходимо хранить пластмассу в помещении, прикрытом крышей, изолирующем от влияния атмосферных условий. Ввиду преобладающего способа обработки (резка) оптимальная температура окружающей среды должна составлять около 20°C
Литьевой полиамид ПА 6G OL
Литьевой полиамид ПА 6G OL — является модификацией ПА 6G добавкой масла, которое в виде микроскопических капель равномерно распределяется в структуре полиамида. Добавка масла выполняет функцию смазки, осаживаясь на взаимодействующих трущихся поверхностях, образуя масляную пленку, значительно улучшая скользящие свойства полимера. Смазывающим действием обладает также масса (стертый материал), если не содержит загрязнений в виде пыли или песка. Для отличая от других видов предлагаемых полиамидов ПА 6G OL имеет желтый цвет.
Свойства ПА 6G OL
- значительно меньший абразивный износ и меньший коэффициент трения по сравнению с ПА 6G
- допустимый, более высокий уровень рабочих скоростей по сравнению с ПА 6G
- типичные только для жидких смазок ограничения в применении:
- риск отсутствия или исчезновения масляной пленки при малых рабочих скоростях
- понижение вязкости и исчезновение смазочных функций масла при увеличении температуры в результате капиллярного отвода масла между трущимися поверхностями
- риск уменьшения толщины пленки или даже ее исчезновения в результате слишком больших нагрузок
- абразивное действие масла в соединении с пылью
- меньший масштаб эффекта обратного скольжения
- хорошие физико-химические параметры
В основном, похожа, как в случае ПА 6G с указанием на скользящие элементы, не переносящие слишком высоких нагрузок, работающие при больших скоростях и не очень высокой температуре.
ХРАНЕНИЕ
Лучше всего в ящиках или на паллетах, обращая внимание на плоскость складской поверхности — неровные поверхности могут вызвать необратимую деформацию (выгибание) складируемых полупродуктов. В связи с чувствительностью пластмассы к действию УФ излучения (только черный модифицированный материал обладает стойкостью к ультрафиолетовому излучению) и поглощением влажности, которая влияет на физико-химические параметры, необходимо хранить пластмассу в помещении, прикрытом крышей, изолирующем от влияния атмосферных условий. Ввиду преобладающего способа обработки (резка) оптимальная температура окружающей среды должна составлять около 20°C.
Литьевой полиамид ПА 6G GLIDE
Литьевой полиамид ПА 6G GLIDE — является полиамидом ПА 6G, модифицированным добавкой пластичной смазки. Равномерно распределенные в материнской сети полимера частицы модификатора значительно улучшают скользящие свойства пластмассы. Модификация стандартно имеет зеленый цвет.
Главные преимущества ПА 6G GLIDE
- исключительно хорошие скользящие свойства
- оптимальное значение коэффициента трения и абразивного износа
- перенесение высоких нагрузок при повышенной температуре трущих поверхностей
- надежно действующая смазочная функция модификатора также при крайне неблагоприятных рабочих скоростях
- по крайней мере, пятикратно большая нагрузка на элементы, выполненные из ПА 6G GLIDE по сравнению с немодифицированным полиамидом ПА 6G
- соответствует требованиям ЕС и Управления по контролю за качеством пищевых продуктов и лекарственных препаратов, касающимся контакта с пищевыми продуктами
Модификация ПА 6G GLIDE добавкой смазки позволяет производить скользящие элементы, переносящие большие нагрузки и работающие при небольших относительных скоростях.
ХРАНЕНИЕ
Лучше всего в ящиках или на паллетах, обращая внимание на плоскость складской поверхности — неровные поверхности могут вызвать необратимую деформацию (выгибание) складируемых полупродуктов. В связи с чувствительностью пластмассы к действию УФ излучения (только черный модифицированный материал обладает стойкостью к ультрафиолетовому излучению) и поглощением влажности, которая влияет на физико-химические параметры, необходимо хранить пластмассу в помещении, прикрытом крышей, изолирующем от влияния атмосферных условий. Ввиду преобладающего способа обработки (резка) оптимальная температура окружающей среды должна составлять около 20°C
Другие виды полиамида ПА 6G
Литьевой полиамид ПА 6G М
Литьевой полиамид ПА 6G М является литьевым полиамидом ПА 6 G, модифицированным добавкой двусернистого молибдена (MoS2). Добавка двусернистого молибдена благоприятно влияет на конструкцию пластмассы, обеспечивая мелкую структуру и более высокую степень кристаллизации полимера.
- немного меньшей поглощаемостью влажности
- большей твердостью и большим модулем эластичности
- лучшими скользящими свойствами, благодаря более низкому коэффициенту трения
- повышенной стойкостью к абразивному износу — масса (стертый во время работы материал) обладает смазывающим действием
Область применения ПА 6G M
Из полиамида ПА 6G M выполняются элементы, подвергаемые сильной термической и механической нагрузке, например, работающие при высоких скоростях и переносящие высокие нагрузки подшипники скольжения.
Литьевой полиамид ПА 6G GLIDE-PLUS
Литьевой полиамид ПА 6G GLIDE-PLUS является модификацией полиамида ПА 6G GLIDЕ специальным укрепляющими заполнителем, который не обладает абразивным действием на взаимодействующий элемент.
- значительно высший (30-40%) модуль эластичности по сравнению с ПА 6G GLIDE
- высшая по сравнению с другими модификациями ПА 6G термическая стойкость полимера позволяет на работу при высоких температурах при одновременной возможности большей нагрузки взаимодействующих элементов и только небольших пластических деформаций
- отличные скользящие свойства, достигнутые благодаря оседанию смазочного вещества на трущихся поверхностях и намного меньший абразивный износ во время работы с большой нагрузкой сжатия
- сильно ограниченный эффект обратного скольжения (Stick-Slip)
- соответствует требованиям ЕС и Управления по контролю за качеством пищевых продуктов и лекарственных препаратов, касающимся контакта с пищевыми продуктами
Область применения ПА 6G GLIDE-PLUS
Литьевой полиамид ПА 6G-PLUS
Литьевой полиамид ПА 6G-PLUS — является модификацией полиамида ПА 6G укрепляющей минеральной добавкой, увеличивающей стойкость к сжимающим нагрузкам и модуль эластичности.Кроме этого модификация отличается:
хорошими скользящими свойствами — минеральная добавка не вызывает абразивного износа взаимодействующего элемента,
хорошей податливостью к стружечной обработке — модификатор не вызывает ускоренного износа режущего инструмента,
более высокой стойкостью к появлению трещин,
соответствует требованиям ЕС и Управления по контролю за качеством пищевых продуктов и лекарственных препаратов, касающимся контакта с пищевыми продуктами.
Область применения ПА 6G-PLUS
Модификация предназначена для изготовления элементов, подвергаемых большим нагрузкам и требующих при эксплуатации большой стабильности размеров и форм.
Литьевой полиамид ПА 6G LU
Литьевой полиамид ПА 6G LU является модификацией ПА 6G добавкой пластичного и жидкого смазочного вещества. Применение пластичной смазки позволяет исключить ограничения, следующие из применения жидкой смазки. Эта разновидность литьевого полиамида отличается, прежде всего, очень высокими скользящими свойствами.Область применения ПА 6G LU
Полиамид ПА 6G LU предназначен для изготовления скользящих элементов, работающих при средних нагрузках и скоростях.
Литьевой полиамид ПА 6G HI
Литьевой полиамид ПА 6G HI — является модификацией полиамида ПА 6G добавкой эластомерного компонента. Отличается высокой ударной вязкостью «с надрезом», низким модулем эластичности, высокой стойкостью к появлению трещин при очень быстро появляющихся деформациях и меньшей твердостью.Область применения ПА 6G HI
Материал рекомендуется для выполнения элементов, подвергаемых ударным нагрузкам.
Литьевой полиамид PA 6G IC
Литьевой полиамид ПА 6G IC является модификацией литьевого полиамида специальным эластомерным компонентом, имеющим, по сравнению с ПА 6G HI, более высокую стойкость к появлению трещин при быстро меняющихся деформациях — сохраняемую также при минусовых температурах.Область применения ПА 6G IC
Тип полиамида, пригодный особенно для элементов, подвергаемые нагрузкам ударного типа при низких температурах.
Литьевой полиамид ПА 6G SUSTAFLEX
Литьевой полиамид ПА 6G SUSTAFLEX — является очередной модификацией ПА 6G большой добавкой эластомера.Область применения ПА 6G SUSTAFLEX
Материал рекомендуется для производства элементов, подвергаемых экстремально высоким ударным нагрузкам.
Литьевой полиамид ПА 6G LL
Литьевой полиамид ПА 6G LL — является модификацией ПА 6G добавкой специального сополимера, отличающейся высокой ударной вязкостью и стойкостью
к пластическим деформациям и пониженной поглощаемостью влажности.
Область применения ПА 6G LL
Разновидность применяется для изготовления элементов, подверженных нагрузкам ударного характера.
Литьевой полиамид ПА 6G GK — является литьевым полиамидом, модифицированным добавкой стеклянных микрошариков.
По отношению к ПА 6G модификация отличается
- более высоким на 30-40% модулем упругости при повышенной чувствительности к появлению трещин
- высшей стойкостью к нагрузкам сжатием
- более низкой поглощаемостью влажности и большей стабильностью размеров
Область применения ПА 6G GK
Эта разновидность предназначена для выполнения элементов, подвергаемых большим механическим нагрузкам. Из нее производятся части машин и оборудования, размеры которых не могут подвергаться большим изменениям при эксплуатации. ПА 6G GK не пригоден для изготовления скользящих элементов.
Литьевой полиамид ПА 6G HS
Литьевой полиамид ПА 6G HS — является модификацией полиамида ПА 6G антиокисляющей добавкой.
В отличии от ПА 6 G модификация имеет
- значительно высшую стойкость к термическому старению — элементы, изготовленные из этого материала и работающие при повышенных температурах, отличаются высшей живучестью
- поверхность, защищенную от вредного воздействия окисления и высоких температур
Область применения ПА 6G HS
ПА 6G HS является разновидностью, предназначенной для изготовления тонкостенных элементов устройств, подверженных воздействию температур составляющих 100oC и более.
Литьевой полиамид ПА 6G ESD90
Литьевой полиамид ПА 6G ESD90 — является разновидностью ПА 6G с модифицированными электрическими параметрами, гарантирующей, кроме приближенных к основной версии прочностных параметров, пониженное поверхностное активное сопротивление в диапазоне от 109 до 1010 Ом.Область применения ПА 6G ESD90
ПА 6G ESD90 используется для производства элементов, по отношению к которым существует необходимость отвода электрических зарядов, как например, элементов электронного оборудования или устройств, работающих во взрывоопасных зонах (испарения, являющиеся взрывоопасной смесью пыли и газа).
Литьевой полиамид ПА 6G Sustaspeed
Литьевой полиамид ПА 6G Sustaspeed — является разновидностью полиамида ПА 6G с измененными свойствами в области стружечной обработки.От основной формы ПА 6G модификация отличается возможностью более легкой и быстрой режущей обработки, возможность выполнения точеной обработки при более высоких скоростях резки, получая сливную стружку и фрезеровку при более высоких скоростях резки .
Область применения ПА 6G Sustaspeed
Sustaspeed является универсальным материалом, применяемым в общем строительстве машин.
Подробная информация, касающаяся нестандартных модификаций, доступна у специалиста Plastics Group.
ХРАНЕНИЕ
Лучше всего в ящиках или на паллетах, обращая внимание на плоскость складской поверхности — неровные поверхности могут вызвать необратимую деформацию (выгибание) складируемых полупродуктов. В связи с чувствительностью пластмассы к действию УФ излучения (только черный модифицированный материал обладает стойкостью к ультрафиолетовому излучению) и поглощением влажности, которая влияет на физико-химические параметры, необходимо хранить пластмассу в помещении, прикрытом крышей, изолирующем от влияния атмосферных условий. Ввиду преобладающего способа обработки (резка) оптимальная температура окружающей среды должна составлять около 20°C
www.plastics39.ru
Все про полиамид в 3D-печати.
Белый прочный пластик PA 2200 (полиамид)
Технология: Selective Laser Sintering (SLS)
Принтер: EOS Formiga P100
Толщина слоя: 100 мкм
Размер камеры: 200 х 250 х 330 мм.
Характеристики материала PA 2200:
Плотность, г/cm3 0.85
Средний размер частиц 60 микрон
Диапазон размера частиц 20-80 микрон
Насыпная плотность 20*С, г/cm3 0.70
Дегидратация 23*С, % 0,05
Температура плавления DSC,*С 182
Момент разрушения/точка отказа *C 220
Твердость по Шору, одна единица 88
Предел прочности, MPa 45
Относительное удлинение при разрыве,% 5
Очаговый остаток, % 0.1
Модуль упругости при растяжении 1700 МПа
Предел прочности при растяжении 48 МПа
Проведены результаты испытания образцов цилиндров на сжатие с использованием пресса.

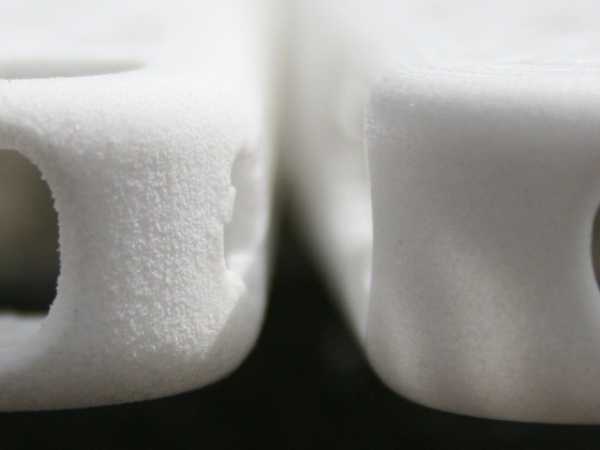

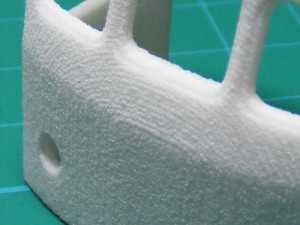

Этот пластик слегка шероховат, под лупой видны мелкие гранулы. Также могут быть видны еле различимые горизонтально ориентированные полосы (следы печатных слоев). Этот недостаток поверхности можно исправить при постобработке — полиамид легко поддается воздействию пескоструйных и галтовочных аппаратов, а также полировке «вручную» с помощью минидрелей и шлифовальных насадок. Как правило, он доступен в белом цвете и идеально походит как для первых экспериментов в 3D-печати, так и для сложных геометрических форм.

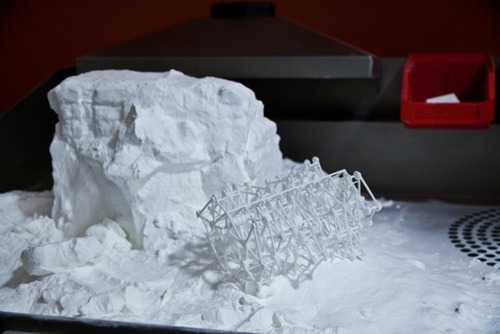

Уникальность технологии SLS в том, что нет необходимости в специальном материале-поддержке. Поддержкой выступает сам порошок. Печать идет слой за слоем, после ее завершения не спеченный порошок выдувается из пустот, в результате чего мы получаем чистую полость внутри объекта. Это отличает SLS от других технологий, где полости оказываются забиты материалом поддержки. Этот момент может оказаться очень важным, если в вашей модели внутренние полости являются функциональными.
Полиамид немного пористый, поэтому может впитать в себя некоторое количество влаги. Следует это учитывать. Кратковременное пребывание в воде ему не повредит, к тому же можно использовать защитные покрытия. Акриловые лаки, прозрачные грунтовки хорошо ложатся на полиамид, проникают в поры и защищают его от контактов с водой.
Также по возможности избегайте больших плоских поверхностей радиусом 20см и больше, так как при перепадах температуры даже в несколько градусов возможен едва заметный изгиб поверхности. При этом небольшие объекты хорошо переносят температурные перепады, что позволяет использовать на них запекаемые краски (температура запекания которых 130 градусов). При нагревании выше 180 градусов материал меняет свои свойства, это ограничивает такие возможности постобработки, как сверление на высоких оборотах, гравировка и так далее.
Далее приведем основные геометрические ограничения для моделей из этого материала:

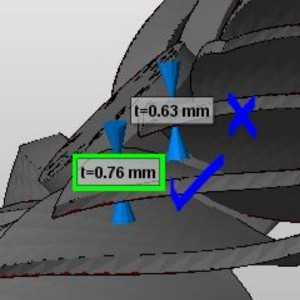

1. Старайтесь не делайть стенки толщиной менее 1 мм, иначе они получатся хрупкие. Плюс при таких малых величинах возрастает погрешность, с которой машина спекает частицы порошка. Для особо крупных по площади стенок делайте их не менее 2мм в толщину.
2. Минимальный диаметр длинных тонких стержней 0.8мм.
3. Минимальный диаметр отверстий составляет:
- 0.8мм для глубины 0.3-0.6мм
- 1мм для глубины 2мм
- 1.8мм для глубины 5мм
4. Минимальная высота выпуклого и вдавленного текста 0.5мм (в противном случае он будет плохо читаем).
5. Минимальный размер различимой детали 0.3мм.
6. Избегайте больших плоских поверхностей, нормаль которых отклонена от вертикали на несколько градусов. В противном случае вы будете наблюдать «эффект лестницы», как показано на рисунке:
«Эффекта лестницы» зачастую можно избежать, правильно сориентировав деталь в пространстве (вертикально).

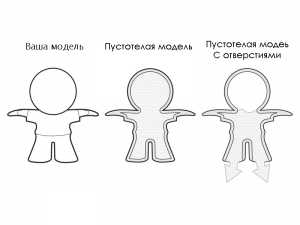

7. Там, где возможно, делайте пустоты внутри замкнутых фигур. Это не только сэкономит материал (а значит и стоимость производства), но и положительно скажется на упругости и устойчивости к деформации, как бы странно это ни звучало (картинка кликабельна):
Оптимальная толщина стенки 2 мм.
Белоснежный полиамид PA 2200 восхитителен, он способен решать множество нетривиальных задач!
Полиамид очень прочный, позволяет делать толщины всего в 1мм.

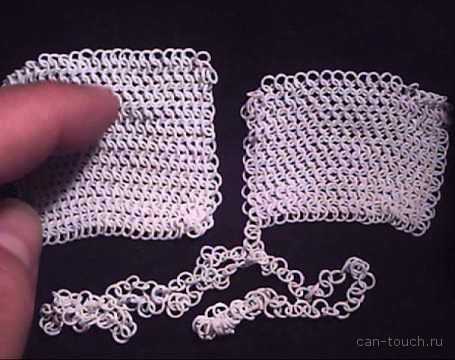

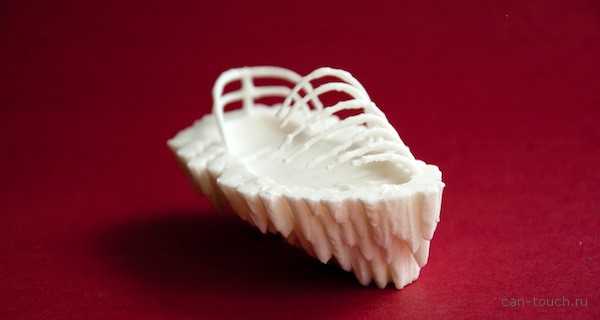

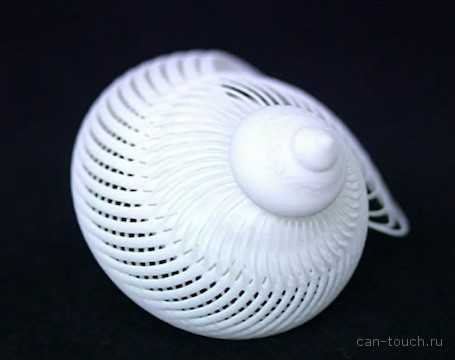

Самая безумная и сложная геометрия ему по силам.
Можно даже напечатать механизмы в сборе.
PA 2200 идеален для изготовления опытных образцов методом быстрого прототипирования.
Примеры работ, созданные при помощи 3D-печати из белого полиамида PA 2200

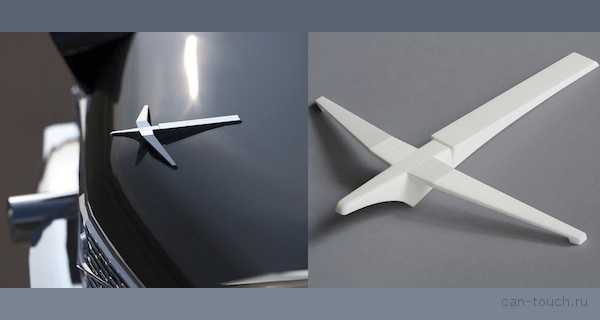

Реконструкция элемента дизайна автомобиля ГАЗ-13 «Чайка» при помощи 3D-печати
Студенты Британской высшей школы дизайна пользуются 3D-печатью в создании своих проектов
Быстрое прототипирование при помощи 3D-печати: выключатели электроустановочных изделий

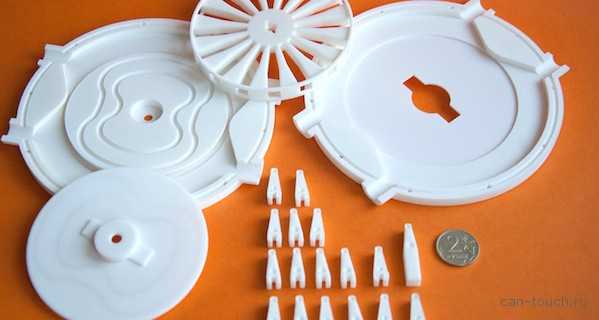

Быстрое прототипирование при помощи 3D-печати: детали прототипа магнитного холодильника
Быстрое прототипирование каски при помощи 3D-печати

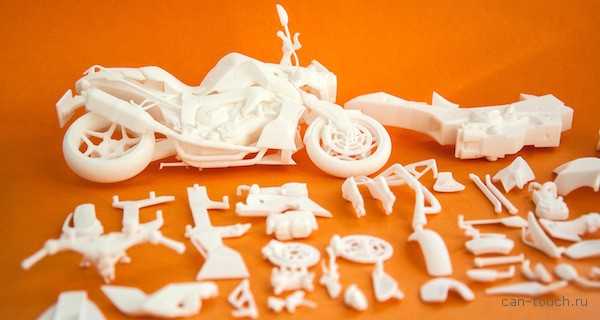

Модель мотоцикла в масштабе 1:12, созданная при помощи 3D-печати

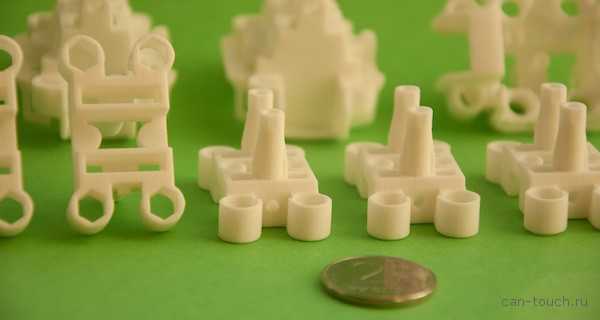

И наша собственная разработка Применяем 3D-печать: обновленный механический протез кисти руки и первый образец миоэлектрического протеза
Посмотрите другие примеры 3D-печати и быстрого прототипирование из полиамида PA2200.
Читайте также
Метки: Formiga, PA2200, Белый прочный пластик, материалы 3d печати
can-touch.ru
Полиамид (PA, капролон, Ertalon, Sustamid)
Многофункциональный материал конструкционного и антифрикционного назначения. Выгодно заменяет цветные металлы и сплавы. Химически стоек, обладает хорошими механическими и диэлектрическими свойствами, износостойкостью, может работать без смазки в узлах трения, хорошо обрабатывается фрезерованием, точением, сверлением, шлифованием. Сертифицирован на контакт с пищевыми продуктами. Применяется как в новых конструкциях, так и для ремонта.
Поставки (полиамид 6, 4.6, 66 и композиции на их основе):
листы и плиты толщиной от 0,5мм до 200мм
круглые стержни и диски диаметром от 5мм до 500мм
гибкие трубки, трубы, втулки внутренним диаметром от 2мм до 570мм
ПА 6 «Ertalon 6 SA»
Производитель – Бельгия
Способ производства – экструзионный
Цвета – белый, черный
Программа поставок:
круглый стержень диаметром 5-600мм
лист толщиной 0,5-80мм
труба/втулка
Максимальная рабочая температура, °С: +85
Минимальная рабочая температура, °С: -40
Температура плавления, °С: +220
Плотность, г/см3: 1,14
B этом материале оптимально сочетаются механическая прочность, твёрдость, жёсткость, свойства механического демпфирования и износостойкость. Эти свойства вместе с хорошими электрическими изоляционными свойствами и хорошей химической стойкостью делают Ertalon 6 SA «универсальным» материалом для механических конструкций и технического обслуживания.
ПА 6 «Ertalon 6 PLA»
Производитель –Бельгия
Способ производства – литьевой
Цвета – слоновая кость, черный
Программа поставок:
круглый стержень диаметром 50-500мм
лист толщиной 10-250мм
труба/втулка
Максимальная рабочая температура, °С: +106
Минимальная рабочая температура, °С: -30
Температура плавления, °С: +220
Плотность, г/см3: 1,15
Немодифицированная марка литьевого полиамида обладает характеристиками очень близкими к характеристикам Ertalon 66 SA. Этот материал сочетает высокую механическую прочность, жёсткость и твёрдость с очень хорошим сопротивлением ползучести и износостойкостью, стойкостью к термическому старению и обрабатываемостью.
ПА 6 «Ertalon 6 XAU+»
Производитель –, Бельгия
Способ производства – литьевой
Цвета – слоновая кость, черный
Программа поставок:
круглый стержень диаметром 50-500мм
лист толщиной 10-100мм
труба/втулка
Максимальная рабочая температура, °С: +120
Минимальная рабочая температура, °С: -30
Температура плавления, °С: +220
Плотность, г/см3: 1,15
Ertalon 6 XAU+ является термостабилизированным литьевым полиамидом с высокой кристаллической и гомогенной структурой. По сравнению с обычными экструзионными и литьевыми полиамидами имеет более высокой стойкость к термическому старению (большее сопротивление к термоокислительной деструкции), что приводит к повышению на 15-30°C рабочей температуры для длительных периодов. Ertalon 6 XAU+ особенно рекомендуется для скользящих элементов и других быстроизнашиваемых деталей при температурах превышающих +60°C.
ПА 6 «Ertalon LFX»
Производитель – Бельгия
Способ производства – литьевой
Цвета – темно-зеленый
Программа поставок:
круглый стержень диаметром 50-500мм
лист толщиной 10-100мм
труба/втулка
Максимальная рабочая температура, °С: +105
Минимальная рабочая температура, °С: -20
Температура плавления, °С: +220
Плотность, г/см3: 1,15
Ertalon LFX – литьевой полиамид, содержащий смазочные материалы, который в полном смысле слова является самосмазывающим материалом. Этот материал разработан специально для сильно нагруженных, медленно движущихся скользящих элементов всухую и благодаря своему низкому коэффициенту трения (до –50%) и своей износостойкости (до 10 раз выше) позволяет значительно расширить сферы применения полиамидов.
ПА 6 «Nylatron GSM»
Производитель – Бельгия
Способ производства – литьевой
Цвета – серо-черный
Программа поставок:
круглый стержень диаметром 50-500мм
лист толщиной 10-100мм
труба/втулка
Максимальная рабочая температура, °С: +105
Минимальная рабочая температура, °С: -30
Температура плавления, °С: +220
Плотность, г/см3: 1,16
Nylatron GSM содержит тонкодиспергированные частицы дисульфида молибдена, влияющие положительно на свойства трения и износа, при этом, не ухудшая высокой ударной и усталостной прочности, свойственной немодифицированным литьевым полиамидам. Это позволяет применять эту марку для изготовления зубчатых колес, подшипников, цепных колес и тросовых блоков.
ПА 6 «Nylatron MC901»
Производитель – Бельгия
Способ производства – литьевой
Цвета – голубой
Программа поставок:
круглый стержень диаметром 50-500мм
лист толщиной 10-100мм
труба/втулка
Максимальная рабочая температура, °С: +105
Минимальная рабочая температура, °С: -30
Температура плавления, °С: +220
Плотность, г/см3: 1,15
Этот модифицированный литьевой полиамид, легко отличаемый своим голубым цветом, проявляет более высокую вязкость, гибкость и усталостную прочность, чем Ertalon 6 PLA. Эти делает материал особенно подходящим для зубчатых колес, шестерен малого диаметра и зубчатых реек.
ПА 6 «Nylatron NSM»
Производитель – Бельгия
Способ производства – литьевой
Цвета – голубой
Программа поставок:
круглый стержень диаметром 50-500мм
лист толщиной 10-100мм
труба/втулка
Максимальная рабочая температура, °С: +105
Минимальная рабочая температура, °С: -30
Температура плавления, °С: +220
Плотность, г/см3: 1,15
Nylatron NSM является особенным литым полиамидом 6, содержащим равномерно распределённую твёрдую смазку, придающей “самосмазывающему” материалу отличные свойства скольжения, превосходную износостойкость, а также чрезвычайно повышенное предельное значение фактора Скорость-Давление (до 5 раз выше PV-предельное значение, чем у обычных литых полиамидов). Nylatron NSM особенно подходит для подшипников, работающих без смазки при более высоких скоростях скольжения и быстроизнашивающихся деталей, и, поэтому, является замечательным дополнением к маслонаполненному Ertalon LFX.
ПА 66 «Ertalon 66 SA»
Производитель – Бельгия
Способ производства – экструзионный
Цвета – слоновая кость, черный
Программа поставок:
круглый стержень диаметром 5-250мм
лист толщиной 2-100мм
Максимальная рабочая температура, °С: +95
Минимальная рабочая температура, °С: -30
Температура плавления, °С: +220
Плотность, г/см3: 1,15
Материал более твёрдый, жесткий, теплостойкий и износостойкий, чем Ertalon 6 SA. Он также обладает большей стойкостью к текучести, но имеет менее хорошую упругость и более слабую способность механического демпфирования. Хорошо подходит для обработки на станках-автоматах.
ПА 66 «Ertalon 66-GF30»
Производитель – Бельгия
Способ производства – экструзионный
Цвета – черный
Программа поставок:
круглый стержень диаметром 8-200мм
лист толщиной 10-100мм
Максимальная рабочая температура, °С: +120
Минимальная рабочая температура, °С: -20
Температура плавления, °С: +255
Плотность, г/см3: 1,29
По сравнению с простыми полиамидами 66 этот тип полиамида, усиленный 30% стекловолокна и термостабилизированый, обладает повышенной механической прочностью, жёсткостью, стойкостью к текучести и стабильностью размеров с сохранением великолепной стойкости к износу. Он может использоваться при более высоких максимально допустимых температурах.
ПА 66 «Nylatron GS»
Производитель – Бельгия
Способ производства – экструзионный
Цвета – серо-черный
Программа поставок:
круглый стержень диаметром 6-50мм
лист толщиной 8-50мм
труба/втулка
Максимальная рабочая температура, °С: +95
Минимальная рабочая температура, °С: -20
Температура плавления, °С: +255
Плотность, г/см3: 1,15
Добавка MoS2 делает этот материал более жёстким, твёрдым и устойчивым к деформации, чем Ertalon 66 SA, но при этом ударная вязкость немного ухудшается. Эффект образования центров кристаллизации бисульфида молибдена приводит к созданию мелкокристаллической структуры, улучшающей свойства скольжения и износостойкость.
ПА 4.6 «Ertalon 4.6»
Производитель – Бельгия
Способ производства – экструзионный
Цвета – красно-коричневый
Программа поставок:
круглый стержень диаметром 5-60мм
лист толщиной 10-50мм
Максимальная рабочая температура, °С: +155
Минимальная рабочая температура, °С: -40
Температура плавления, °С: +295
Плотность, г/см3: 1,18
По сравнению с обычными полиамидами Ertalon 4.6 обладает лучшими свойствами сохранения твёрдости и стойкости к текучести в широком диапазоне температур, также как и очень высокой стойкостью к термическому старению. Поэтому Ertalon 4.6 подходит для применения в “области высоких температур” (80-150°С), где твёрдость, стойкость к текучести, стойкость к термическому старению, усталостная прочность и износостойкость материалов ПА 6, ПА 66, полиформальдегида и ПЭТФ не достаточны.
Для получения дополнительной информации и предложение, пожалуйста, свяжитесь с нами.
supplier.lv
Полиамиды PA 12
Полиамид ПА 12
Полиамид ПА 12 является полукристалической термопластичной пластмассой, отличающейся низким поглощением влажности. Полупродукты, предлагаемые из этого полиамида, производятся
методом экструзии и каландрирования.
Полиамид ПА 12 отличается
- особенно высокой стойкостью к образованию трещин в результате напряжений, позволяя тем самым соединять его с металлическими элементами методом прессовки
- очень высокой стабильностью размеров
- очень высоким пределом выносливости при переменных по величине нагрузках и выступающих с большой частотой
- высокой ударной вязкостью при температурах, достигающих даже — 50°C
- самой низкой среди полиамидов плотностью (1,05 г/см3)
- более низким поглощением влажности среди всех полиамидов
- лучшей по сравнению с ПА 6 и ПА 66 химической стойкостью к действию масел, топлива, гидравлической жидкости, жиров и растворителей
- очень высокими диэлектрическими свойствами
- соответствует требованиям ЕС и Управления по контролю за качеством пищевых продуктов и лекарственных препаратов, касающимся контакта с пищевыми продуктами
Область применения PA 12
Этот тип полиамида применяется в машинной, электротехнической, автомобилестроительной, транспортной отраслях и в машиностроении.
Из него изготавливают элементы с очень специальными требованиями в области стабильности формы и прочностных параметров.
Примером применения ПА 12 могут быть, например: корпусы и крышки, подверженные ударам, автоматические элементы подшипников и передач, глушители и уплотнители конструкции транспортных средств, тихоходные подшипники скольжения и ролики, а также в топливных системах элементы насосов, клапаны и быстродействующие муфты.
ХРАНЕНИЕ
Лучше всего в ящиках или на паллетах, обращая внимание на плоскость складской поверхности — неровные поверхности могут вызвать необратимую деформацию (выгибание) складируемых полупродуктов.
В связи с чувствительностью пластмассы к действию УФ излучения (только черный модифицированный материал обладает стойкостью к ультрафиолетовому излучению) и поглощением влажности, которая влияет на физико-химические параметры, необходимо хранить пластмассу в помещении, прикрытом крышей, изолирующем от влияния атмосферных условий.
Ввиду преобладающего способа обработки (резка) оптимальная температура окружающей среды должна составлять около 20°C
Полиамид ПА 12 GF30
Полиамид ПА 12 GF30 является модификацией ПА 12 добавкой стекловолокна, который, прежде всего, отличается:
- большей жесткостью и твердостью
- высшей стабильностью размеров и стойкостью к абразивному износу
Области применения PA 12 GF30
Модификация предназначена для изготовления элементов, подвергаемых высоким нагрузкам, корпусов устройств, требующих стабильности размеров при переменной температуре и влажности окружающей среды.
ХРАНЕНИЕ
Лучше всего в ящиках или на паллетах, обращая внимание на плоскость складской поверхности — неровные поверхности могут вызвать необратимую деформацию (выгибание) складируемых полупродуктов. .
В связи с чувствительностью пластмассы к действию УФ излучения (только черный модифицированный материал обладает стойкостью к ультрафиолетовому излучению) и поглощением влажности, которая влияет на физико-химические параметры, необходимо хранить пластмассу в помещении, прикрытом крышей, изолирующем от влияния атмосферных условий,
ввиду преобладающего способа обработки (резка) оптимальная температура окружающей среды должна составлять около 20°C
Другие виды полиамида 12
Экструдированный полиамид ПА 12 MO
Экструдированный полиамид ПА 12 MO является полиамидом ПА 12, с добавкой сажи и двусернистого молибдена (MoS2).Модификация по сравнению с основным видом имеет высшую твердость, более высокую стойкость к УФ-излучению (черная окраска пластмассы) и лучшие скользящие свойства.
ХРАНЕНИЕ
Лучше всего в ящиках или на паллетах, обращая внимание на плоскость складской поверхности — неровные поверхности могут вызвать необратимую деформацию (выгибание) складируемых полупродуктов. .
В связи с чувствительностью пластмассы к действию УФ излучения (только черный модифицированный материал обладает стойкостью к ультрафиолетовому излучению) и поглощением влажности, которая влияет на физико-химические параметры, необходимо хранить пластмассу в помещении, прикрытом крышей, изолирующем от влияния атмосферных условий,
ввиду преобладающего способа обработки (резка) оптимальная температура окружающей среды должна составлять около 20°C
www.plastics39.ru
