Прокладки овального и восьмиугольного сечения по стандарту ASME | Командарм

Уплотнения металлические ASME B 16.20

Стандарт распространяется на металлические уплотнения кольцевого соединения. Уплотнения устанавливаются в специально подготовленные пазы , и используются для уплотнения фланцев по стандартам ASME B16.5, ASME B16.47 , спецификаций 6A API и ISO 10423.

Металлические уплотнения — Прокладки кольцевого соединения овального и восьмиугольного сечения широко используются в различных областях промышленности, но именно в нефтедобывающей промышленности (и в производстве и в очистке нефти) получили самое большое. Их использование постоянно расширяется как по температурным диапазонам так и по давлению. Особенно их использование было увеличено в паровых установках. Марки материалов для производства прокладок выбирают исходя из условий эксплуатации .
ASME B 16.47 регламентирует изготовление фланцев диаметров от 26 до 60 дюймов и давлением class 150-900 psi и В 16.5 регламентирует изготовление фланцев диаметров от 1/2 до 24 дюймов и давлением class 150-2500 psi .

Условный диаметр прокладок обозначается номером кольца R 11- R 105, которые соответствуют определенному диаметру трубы и давлению. Диаметр трубы обозначается в дюймах (1” = 2,54 cm)
и
Условное давление (PN) имеет обозначение Class: Class 150, 300, 400, 600, 900, 1500, 2000, 2500, 3000, 5000, 10000, 15000, 20000 psi ( pounds per squared inch)

1 psi = 0,00689476 Мпа; 1 MПа = 10,19716213 кгс/см²; 1 psi = 0,070306955 кгс/см²

Прокладки производятся четырех типов : Тип R овального сечения, Тип R восьмиугольного сечения, Тип RX, Тип BX.

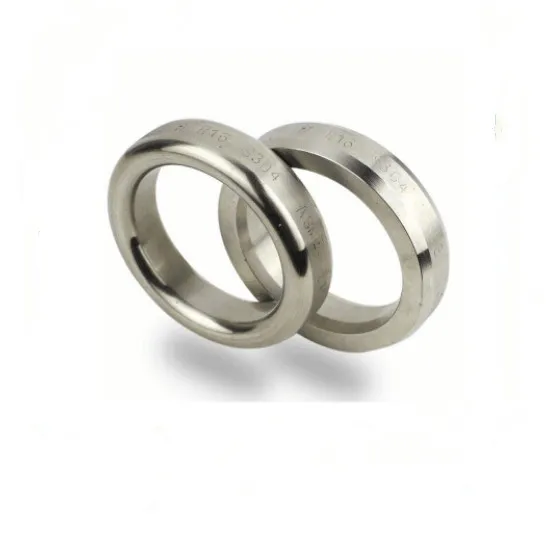

	Тип R овального сечения	Тип R восьмиугольного сечения

Таблица применяемости прокладок типа R овального и восьмиугольного сечения (in, дюймы)

ASME B16. 5
Номер кольца/ класс	150	300–600	900	1500	2500
R-11	. . .	1⁄2	. . .	. . .	. . .
R-12	. . .	. . .	1⁄2	1⁄2	. . .
R-13	. . .	3⁄4	. . .	. . .	1⁄2
R-14	. . .	. . .	3⁄4	3⁄4	. . .
R-15	1	. . .	. . .	. . .	. . .
R-16	. . .	1	1	1	3⁄4
R-17	11⁄4	. . .	. . .	. . .	. . .
R-18	. . .	11⁄4	11⁄4	11⁄4	1
R-19	11⁄2	. . .	. . .	. . .	. . .
R-20	. . .	11⁄2	11⁄2	11⁄2	. . .
R-21	. . .	. . .	. . .	. . .	11⁄4
R-22	2	. . .	. . .	. . .	. . .
R-23	. . .	2	. . .	. . .	11⁄2
R-24	. . .	. . .	2	2	. . .
R-25	12⁄2	. . .	. . .	. . .	. . .
R-26	. . .	12⁄2	. . .	. . .	2
R-27	. . .	. . .	12⁄2	12⁄2	. . .
R-28	. . .	. . .	. . .	. . .	12⁄2
R-29	3	. . .	. . .	. . .	. . .
R-30 (2)	. . .	3	. . .	. . .	. . .
R-31	. . .	3	3	. . .	. . .
R-32	. . .	. . .	. . .	. . .	3
R-33	13⁄2	. . .	. . .	. . .	. . .
R-34	. . .	13⁄2	. . .	. . .	. . .
R-35	. . .	. . .	. . .	3	. . .
R-36	4	. . .	. . .	. . .	. . .
R-37	. . .	4	4	. . .	. . .
R-38	. . .	. . .	. . .	. . .	4
R-39	. . .	. . .	. . .	4	. . .
R-40	5	. . .	. . .	. . .	. . .
R-41	. . .	5	5	. . .	. . .
R-42	. . .	. . .	. . .	. . .	5
R-43	6	. . .	. . .	. . .	. . .
R-44	. . .	. . .	. . .	5	. . .
R-45	. . .	6	6	. . .	. . .
R-46	. . .	. . .	. . .	6	. . .
R-47	. . .	. . .	. . .	. . .	6
R-48	8	. . .	. . .	. . .	. . .
R-49	. . .	8	8	. . .	. . .
R-50	. . .	. . .	. . .	8	. . .
R-51	. . .	. . .	. . .	. . .	8
R-52	10	. . .	. . .	. . .	. . .
R-53	. . .	10	10	. . .	. . .
R-54	. . .	. . .	. . .	10	. . .
R-55	. . .	. . .	. . .	. . .	10
R-56	12	. . .	. . .	. . .	. . .
R-57	. . .	12	12	. . .	. . .
R-58	. . .	. . .	. . .	12	. . .

Серии А ASME B16.47
Номер кольца/ класс	300–600	900
R-93	26	. . .
R-94	28	. . .
R-95	30	. . .
R-96	32	. . .
R-97	34	. . .
R-98	36	. . .
R-99	. . .	. . .
R-100	. . .	26
R-101	. . .	28
R-102	. . .	30
R-103	. . .	32
R-104	. . .	34
R-105	. . .	36

Размер прокладок типа R овального и восьмиугольного сечения , мм

DN,» (мм)	Ibs, класс	Ring-Nr.	dm	b	h	h2	c
1	2	3	4	5	6	7	8
½ (12,7)	300, 600	R11	34,13	6,35	11,11	9,52	4,32
½ (12,7)	900, 1500	R12	39,68	7,93	14,28	12,70	5,23
½ (12,7)	2500	R13	42,86	7,93	14,28	12,70	5,23
¾ (19,05)	300, 600	R13	42,86	7,93	14,28	12,70	5,23
¾ (19,05)	900, 1500	R14	44,45	7,93	14,28	12,70	5,23
1 (25,4)	150	R15	47,62	7,93	14,28	12,70	5,23
¾ (19,05)	2500	R16	50,80	7,93	14,28	12,70	5,23
1 (25,4)	300, 1500	R16	50,80	7,93	14,28	12,70	5,23
1¼ (31,75)	150	R17	57,15	7,93	14,28	12,70	5,23
1 (25,4)	2500	R18	60,32	7,93	14,28	12,70	5,23
1¼ (31,75)	300, 1500	R18	60,32	7,93	14,28	12,70	5,23
1½ (38,10)	150	R19	65,06	7,93	14,28	12,70	5,23
1½ (38,10)	300, 1500	R20	68,26	7,93	14,28	12,70	5,23
1¼ (31,75)	2500	R21	72,73	11,11	17,46	15,87	7,75
2 (50,80)	150	R22	82,55	7,93	14,28	12,70	5,23
1½ (38,10)	2500	R23	82,55	11,11	17,46	15,87	7,75
2 (50,80)	300, 600	R23	82,55	11,11	17,46	15,87	7,75
2 (50,80)	900, 1500	R24	95,25	11,11	17,46	15,87	7,75
2½ (63,50)	150	R25	101,60	7,93	14,28	12,70	5,23
2 (50,80)	2500	R26	101,60	11,11	17,46	15,87	7,75
2½ (63,50)	300, 600	R26	101,60	11,11	17,46	15,87	7,75
2½ (63,50)	900, 1500	R27	107,95	11,11	17,46	15,87	7,75
2½ (63,50)	2500	R28	111,12	12,70	19,05	17,46	8,66
3 (76,20)	150	R29	114,30	7,93	14,28	12,70	5,23
3 (76,20)	300, 600	R30	117,47	11,11	17,46	15,87	7,75
3 (76,20)	300, 900	R31	123,82	11,11	17,46	15,87	7,75
3 (76,20)	2500	R32	127,00	12,70	19,05	17,46	8,66
3½ (88,90)	150	R33	131,76	7,93	14,28	12,70	5,23
3½ (88,90)	300, 600	R34	131,76	11,11	17,46	15,87	7,75
3 (76,20)	1500	R35	136,52	11,11	17,46	15,87	7,75
4 (101,60)	150	R36	149,22	7,93	14,28	12,70	5,23
4 (101,60)	300, 900	R37	149,22	11,11	17,46	15,87	7,75
4 (101,60)	2500	R38	157,16	15,87	22,22	20,64	10,49
4 (101,60)	1500	R39	161,92	11,11	17,46	15,87	7,75
5 (127,00)	150	R40	171,45	7,93	14,28	12,70	5,23
5 (127,00)	300, 900	R41	180,97	11,11	17,46	15,87	7,75
5 (127,00)	2500	R42	190,50	19,05	25,40	23,81	12,32
6 (152,40)	150	R43	193,67	7,93	14,28	12,70	5,23
5 (127,00)	1500	R44	193,67	11,11	17,46	15,87	7,75
6 (152,40)	300, 900	R45	211,13	11,11	17,46	15,87	7,75
6 (152,40)	1500	R46	211,13	12,70	19,05	17,46	8,66
6 (152,40)	2500	R47	1128,60	19,05	25,40	23,81	12,32
8 (203,20)	150	R48	247,65	7,93	14,28	12,70	5,23
8 (203,20)	300, 900	R49	269,87	11,11	17,46	15,87	7,75
8 (203,20)	1500	R50	269,87	15,87	22,22	20,64	10,49
8 (203,20)	2500	R51	279,40	22,22	28,57	26,69	14,81
10 (254,00)	150	R52	304,80	7,93	14,28	12,70	5,23
10 (254,00)	300, 900	R53	323,85	11,11	17,46	15,87	7,75
10 (254,00)	1500	R54	323,85	15,87	22,22	20,64	10,49
10 (254,00)	2500	R55	342,90	28,57	36,51	34,92	19,81
12 (304,80)	150	R56	381,00	7,93	14,28	12,70	5,23
12 (304,80)	300, 500	R57	381,00	11,11	17,46	15,87	7,75
12 (304,80)	1500	R58	381,00	22,22	28,57	26,99	14,81
14 (355,60)	150	R59	396,87	7,93	14,28	12,70	5,23
12 (304,80)	2500	R60	406,40	31,75	39,68	38,10	22,33
14 (355,60)	300, 600	R61	419,10	11,11	17,46	15,87	7,75
14 (355,60)	900	R62	419,10	15,87	22,22	20,64	10,49
14 (355,60)	1500	R63	419,10	25,40	33,33	31,75	17,30
16 (406,40)	150	R64	454,02	7,93	14,28	12,70	5,23
16 (406,40)	300, 600	R65	469,90	11,11	17,46	15,87	7,75
16 (406,40)	900	R66	469,90	15,87	22,22	20,64	10,49
16 (406,40)	1500	R67	469,90	28,57	36,51	34,92	19,81
18 (457,20)	150	R68	517,52	7,93	14,28	12,70	5,23
18 (457,20)	300, 600	R69	533,40	11,11	17,46	15,87	7,75
18 (457,20)	900	R70	533,40	19,05	25,40	23,81	12,32
18 (457,20)	1500	R71	533,40	28,57	36,51	34,92	19,81
20 (508,00)	150	R72	558,80	7,93	14,28	12,70	5,23
20 (508,00)	300, 600	R73	584,20	12,70	19,05	17,46	8,66
20 (508,00)	900	R74	584,20	19,05	25,40	23,81	12,32
20 (508,00)	1500	R75	584,20	31,75	39,68	38,10	22,33
24 (609,60)	150	R76	673,10	7,93	14,28	12,70	5,23
24 (609,60)	300, 600	R77	692,15	15,87	22,22	20,64	10,49
24 (609,60)	900	R78	692,15	25,40	33,33	31,75	17,30
24 (609,60)	1500	R79	692,15	34,92	44,45	41,27	24,82
22 (558,80)	150	R80	615,95	7,93		12,70	5,23
22 (558,80)	300, 600	R81	635,00	14,28		19,05	9,57
1 (25,4)	10000	R82	57,15	11,11		15,87	7,75
1½ (38,10)	10000	R84	63,50	11,11		15,87	7,75
2 (50,80)	10000	R85	79,37	12,70		17,46	8,66
2½ (63,50)	10000	R86	90,49	15,87		20,63	10,49
3 (76,20)	10000	R87	100,01	15,87		20,63	10,49
4 (101,60)	10000	R88	123,83	19,05		23,81	12,32
3½ (88,90)	10000	R89	114,30	19,05		23,81	12,32
5 (127,00)	10000	R90	155,58	22,22		26,98	14,81
10 (254,00)	10000	R91	260,35	31,75		38,10	22,33
26 (660,40)	300, 400, 600	R93	749,30	19,05		23,81	12,32
28 (711,20)	300, 400, 600	R94	800,10	19,05		23,81	12,32
30 (762,00)	300, 400, 600	R95	857,25	19,05		23,81	12,32
32 (812,80)	300, 400, 600	R96	914,40	22,22		26,98	14,81
34 (863,60)	300, 400, 600	R97	965,20	22,22		26,98	14,81
36 (914,40)	300, 400, 600	R98	1022,30	22,22		26,98	14,81
26 (660,40)	900	R100	749,30	28,575		34,92	19,81
28 (711,20)	900	R101	800,10	31,75		38,10	22,33
30 (762,00)	900	R102	857,25	31,75		38,10	22,33
32 (812,80)	900	R103	914,40	31,75		38,10	22,33
34 (863,60)	900	R104	965,20	34,925		41,27	24,82
36 (914,40)	900	R105	1022,30	34,925		41,27	24,82

Тип RX

№	КЛАСС ДАВЛЕНИЯ			Наружный диаметр, мм	Ширина кольца, мм	Ширина плоскости , мм	Высота внешнего скоса, мм	Высота кольца, мм
	2000	3000	5000
	НОМИНАЛЬНЫЙ РАЗМЕР ТРУБЫ
				OD	A	C	D	H
RX20	—	—	—	76,2	8,74	4,62	3,18	19,05
RX20		—	2 1/16	76,2	8,74	4,62	3,18	19,05
RX23	2 1/16	—	—	93,2	11,91	6,45	4,24	25,4
RX24		2 1/16	2 1/16	105,97	11,91	6,45	4,24	25,4
RX25	—	—	3 1/8	109,55	8,74	4,62	3,18	19,05
RX26	2 9/16	—	—	111,91	11,91	6,45	4,24	25,4
RX27		2 9/16	2 9/16	118,26
RX31	3 1/8	3 1/8	—	134,54
RX35	—	—	3 1/8	147,24
RX37	4 1/16	4 1/16	—	159,94
RX39	—	—	4 1/16	172,64
RX41	—	—	—	191,69
RX44	—	—	—	204,39
RX45	7 1/16	7 1/16	—	221,84
RX46	—	—	7 1/16	222,25	13,49	6,68	4,78	28,58
RX47	—	—	—	245,26	19,84	10,34	6,88	41,28
RX49	9	9	—	280,59	11,91	5,45	4,24	25,4
RX50	—	—	9	283,36	16,66	8,51	5,28	31,75
RX53	11	11	—	334,57	11,91	6,45	4,24	25,4
RX54	—	—	11	337,34	16,66	8,51	5,28	31,75
RX57	13 5/8	13 5/8	—	391,72	11,91	6,45	4,24	25,4
RX63	—	—	—	441,73	27	14,78	8,46	50,8
RX65	16 3/4	—	—	480,62	11,91	6,45	4,24	25,4
RX66	—	16 3/4	—	483,39	16,66	8,51	5,28	31,75
RX69	—	—	—	544,12	11,91	6,45	4,24	25,4
RX70	—	—	—	550,06	19,84	10,34	6,88	41,28
RX73	21 1/4	—	—	596,11	13,49	6,68	5,28	31,75
RX74	—	20 3/4	—	600,86	19,84	10,34	6,88	41,28
RX82	—	—	—	67,87	11,91	6,45	4,24	25,4
RX84	—	—	—	74,22	11,91	6,45
RX85	—	—	—	90,9	13,49	6,68
RX86	—	—	—	103,58	15,09	8,51	4,78	28,58
RX87		—	—	113,11	15,09	8,51	4,78	28,58
RX88	—	—	—	139,29	17,48	10,34	5,28	31,75
RX89	—	—	—	129,77	18,26	10,34	5,28	31,75
RX90	—	—	—	174,63	19,84	12,17	7,42	44,45
RX91	—	—	—	286,94	30,18	19,81	7,54	45,24
*RX99	—	—	—	245,67	11,91	6,45	4,24	25,4
RX201	—	—	1 3/8	51,46	5,74	3,2	1,45	11,3
*RX205	—	—	1 13/16	62,31	5,56	3,05	1,83	11,1
*RX210	—	—	2 9/16	97,64	9,53	5,41	3,18	19,05
*RX215	—	—	4 1/16	140,89	11,91	5,33	4,24	25,4
*RX215	—	—	4 1/16 X 4¼	140,89	11,91	5,33	4,24	25,4

Тип BX

№	КЛАСС ДАВЛЕНИЯ				ДИАМЕТР КОЛЬЦА, mm	ВЫСОТА КОЛЬЦА,mm	ШИРИНА КОЛЬЦА,mm	РАЗМЕР ОТВЕРСТИЯ,mm
	5000	10000	15000	20000	ДИАМЕТР КОЛЬЦА, mm	ВЫСОТА КОЛЬЦА,mm	ШИРИНА КОЛЬЦА,mm	РАЗМЕР ОТВЕРСТИЯ,mm
	НОМИНАЛЬНЫЙ РАЗМЕР ТРУБЫ				OD	H	A	D	C
BX150	—	—	—	—	72,19	9,30	9,30	1,50	7,98
BX151	—	1 13/16	1 13/16	1 13/16	76,40	9,63	9,63	1,50	8,26
BX152	—	2 1/16	2 1/16	2 1/16	84,68	10,24	10,24	1,50	8,79
BX153	—	2 9/16	2 9/16	2 9/16	100,94	11,38	11,38	1,50	9,78
BX154	—	3 1/16	3 1/16	3 1/16	116,84	12,40	12,40	1,50	10,64
BX155	—	4 1/16	4 1/16	4 1/16	147,96	14,22	14,22	1,50	12,22
BX156	—	7 1/16	7 1/16	7 1/16	237,92	18,62	18,62	3,00	15,98
BX157	—	9	9	9	294,46	20,98	20,98	3,00	18,01
BX158	—	11	11	11	352,04	23,14	23,14	3,00	19,86
BX159	—	13 5/8	13 5/8	13 5/8	426,72	25,70	25,70	3,00	22,07
BX160	13 5/8	—	—	—	402,59	23,83	13,74	3,00	10,36
BX161	—	—	—	—	491,41	28,07	16,21	3,00	12,24
BX162	16¾	16¾	—	—	475,49	14,22	14,22	1,50	12,22
BX163	18¾	—	—	—	556,16	30,10	17,37	3,00	13,11
BX164	—	18¾	18¾	—	570,56	30,10	24,59	3,00	20,32
BX165	21¼	—	—	—	624,71	32,03	18,49	3,00	13,97
BX166	—	21¼	—	—	640,03	32,03	26,14	3,00	21,62
BX167*	—	—	—	—	759,36	35,86	13,11	1,50	8,03
BX168	—	—	—	—	765,25	35,86	16,05	1,50	10,97
BX169**	—	—	—	—	173,51	15,85	12,93	1,50	10,69
BX170	—	—	—	—	218,03	14,22	14,22	1,50	12,22
BX171	—	—	—	—	267,44	14,22	14,22	1,50	12,22
BX172	—	—	—	—	333,07	14,22	14,22	1,50	12,22
BX303	—	—	—	—	852,75	37,95	16,97	1,50	11,61

Прокладки овального и восьмиугольного сечения (кольца АРМКО) armtorg.

Прокладки овального и восьмиугольного сечения (кольца АРМКО) Прокладки овального и восьмиугольного сечения (кольца АРМКО)

Прокладки цельнометаллические применяются для герметизации фланцевых соединений трубопроводов, арматуры, сосудов и аппаратов в нефтяной и газовой отраслях промышленности для обеспечения надежной герметизации в условиях высоких давлений P от 6,3 до 500 МПа и в широком диапазоне температур от -270 °C до +600 °C.

По конструкции прокладки предусматриваются трех типов:

1 – прокладки овального сечения
2 – прокладки восьмиугольного сечения
3 – прокладки линзовые
— Прокладки металлические овального и восьмиугольного сечения

изготавливаются согласно ГОСТ 28759.8-90; ГОСТ Р 53561-2009, ОСТ 26.260.461-90; ОСТ 26-845-73, АТК 26-18-6-93, ANSI B16.20, API, DIN для фланцевых соединений арматуры с фланцами исполнения 7 по ГОСТ 12815 и исполнения J по ИСО 7005-1.
Прокладки линзовые изготавливаются согласно ГОСТ Р 53561-2009 для фланцевых соединений арматуры с фланцами исполнения 6 по ГОСТ 12815.

Важно: Для прокладок овального сечения, согласно ОСТ 26.260.461-99, твердость металла прокладок должна быть ниже твердости металла фланцев не менее чем на 20 НВ (по Бринеллю).

Материал исполнения прокладок:

сталь 10895, 08КП, 08Х13 (S 410), 08Х18Н10 (S 304), 08Х18Н10Т (S 321), 03Х17Н13М2 (S 316), возможно изготовление из других марок сталей в зависимости от условий эксплуатации, низкоуглеродистая сталь (Low CS), мягкое ковкое железо (soft iron), алюминий, никель, инконель, медь, MONEL®, INCONEL®, INCOLOY®, HASTELLOY® и др.

— Линзы уплотнительные жесткие и линзы компенсирующие на Ру 20-100 МПа (200-1000 кгс/см²)

Изготавливаются по ГОСТ 10493-81, распространяется на жесткие и компенсирующие линзы, применяемые в химической и нефтехимической промышленностях для фланцевых соединений арматуры, соединительных частей и трубопроводов
условное давление — Ру 20-100 МПа (200-1000 кгс/см2),
условный проход — Dy от 6 мм до 200 мм,
температуру среды — от -50 °С до +510 °С.

Марки сталей для изготовления линз и их сдаточные характеристики по ГОСТ 10493-81

Марка стали	Условный предел текучести σ_0,2,МПа (кгс/мм²)	Временное сопротивление σ_B,МПа (кгс/мм²)	Относительное удлинение σ_S,%	Ударная вязкость а_Н Дж/см² (кгс·м/см²)	Твердость НВ
Марка стали	не менее				Твердость НВ
Сталь 20	216(22)	432(42)	20	49(5)	123-167
14ХГС	314(32)	490(50)	17	59(6)	149-207
15ХМ	275(28)	441(45)	20		156-197
30ХМА	392(40)	589(60)	16		179-241
18Х3МВ	441(45)	589(60)			179-241
20Х3МВФ	540(55)	687(70)			223-262
12Х18Н10Т	196(20)	490(50)	35	98(10)	—
10Х17h23М3Т
08Х17Н15М3Т

Таблица твердости и температурные параметры некоторых материалов исполнения

Материал	Максимальная твердость		Маркировка	Температура, ℃
Материал	Brinell HB	Rockwell HR	Маркировка	Min	Max
Soft Iron	90	56	P	-40	540
Low C/S	120	68	S	-60	500
SS410	170	86	S410	-40	850
SS304	160	83	S304	-250	540
SS316	160	83	S316	-200	815
SS347	160	83	S347	-200	870
4-6% Cr, 0,5% Mo	130	72	F5	-40	650
Copper	80	—	C	-100	315
Aluminum	35	—	A	-200	425
Inconel 600	150	78	Y	-100	1095
Inconel 825	150	78	W	-100	1095
Monel 400	150	78	M	-100	760
Titanium	215	77	T	-200	540
Nikel 200	110	58	N	-200	760
Hastelloy B2	230	121	X1	-100	1095
Hastelloy C276	210	110	X2	-100	1095

Прокладка

RTJ и таблица размеров овальной и восьмиугольной кольцевой прокладки

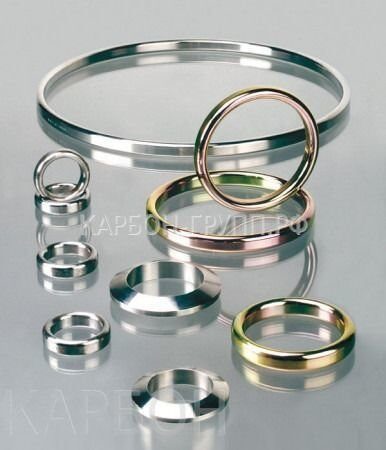

Кольцевые прокладки также известны как прокладки RTJ или уплотнительные кольца. Эти прокладки используются для работы под высоким давлением. Это цельные кольца из металла (вырезанные из пластины, трубы или кованого кольца) с различным поперечным сечением, например, овальным, круглым и восьмиугольным.

Специальная прокладка RTJ поставляется с отверстием в центре для выравнивания давления в подводных трубопроводах. Вы можете увидеть различные типы прокладок RTJ на изображении ниже.

Прокладки кольцевого соединения используются с фланцами кольцевого соединения (RTJ). Между прокладкой RTJ и канавкой фланца возникает высокое поверхностное напряжение, когда прокладка RTJ крепится болтами к фланцу. Это приводит к пластической деформации этой прокладки.

Таким образом, твердость прокладки меньше твердости канавки фланца. Единственное, о чем вы должны позаботиться, это о том, чтобы твердость прокладки всегда была меньше твердости материала фланца не менее чем на 50 BHN. Для получения дополнительной информации посетите –Lamons

Материалы прокладок RTJ и твердость

Список материалов, которые можно использовать для металлических прокладок, и максимально допустимая твердость этих материалов приведены в ASME B16. 20. Дополнительную информацию см. в таблице ниже.

93099

МАТЕРИАЛЫ ПОЛОЖЕНИЯ	Число твердости Бринелла (MAX)	Число твердости Роквелла (MAX)	Идентификация
Soft Iron

.0030 56	D
Low carbon steel	120	68	S
4-6% Chrome 1/2% molybdenum	130	72	F5
Type 410 Stainless Steel	170	86	S410
Type 304 Stainless Steel	160	83	S304
Type 316 Stainless Steel	160	83	S316
Type 347 Stainless Steel	160	83	S347
Type 410 Stainless Steel	170	86	S410

Gasket Quiz – Test ответьте на этот вопрос

Таблица размеров прокладок RTJ

Размеры кольцевых прокладок RTJ указаны в ASME B16. 20. Вы можете увидеть размерную диаграмму ниже. Перед использованием таблицы сверьтесь со стандартом.

При проверке размеров прокладки следует проверить

Диаметр – внутренний/наружный
Ширина/высота
Толщина
Размеры центрирующего кольца
Допустимые отклонения размеров прокладки указаны в ASME B16.20.

Размеры металлической прокладки овального кольца

001731131.31.0031

R №	Диаметр шага P	Ширина A	Высота B овального кольца
R-11	34.14	6.35	11.2
R-12	39.7	7.95	14.2
R-13	42.88	7.95	14.2
R-14	44.45	7.95	14.2
R-15	47.63	7.95	14.2
R-16	50. 8	7.95	14.2
R-17	57.15	7.95	14.2
R-18	60.33	7.95	14.2
R-19	65.1	7.95	14.2
R-20	68.28	7.95	14.2
R-21	72.24	11.13	17.5
R-22	82.55	7.95	14.2
R-23	82.55	11.13	17.5
R-24	95.25	11.13	17.5
R-25	101.6	7.95	14.2
R-26	101.6	11.13	17.5
R-27	107.95	11.13	17.5
R-28	111.13	12. 7	19.1
R-29	114.3	7.95	14.2
R-30	117.48	11.13	17.5
R-31	123.83	11.13	17.5
R-32	127	12.7	19.1
R-33	131.78	7.95	14.2
R-34	131.78	11.13	17.5
R-35	136.53	11.13	17.5
R-36	149.23	7.95	14.2
R-37	149.23	11.13	17,5
R-38	157,18	15,88	22,4
R-39
R-39
R-40	171.45	7.95	14. 2
R-41	180.98	11.13	17.5
R-42	190.5	19.05	25.4
R-43	193.68	7.95	14.2
R-44	193.68	11.13	17.5
R-45	211.15	11.13	17.5
R-46	211.15	12.7	19.1
R-47	228.6	19.05	25.4
R-48	247.65	7.95	14.2
R-49	269.88	11.13	17.5
R-50	269.88	15.88	22.4
R-51	279.4	22.23	28.7
R-52	304.8	7.95	14.2
R-53	323. 85	11.13	17.5
R-54	323.85	15.88	22.4
R-55	342.9	28.58	36.6
R-56	381	7.95	14.2
R-57	381	11.13	17.5
R-58	381	22.23	28.7
R-59	396.88	7.95	14.2
R-60	406.4	31.75	39.6
R-61	419.1	11.13	17.5
R-62	419.1	15.88	22.4
R-63	419.1	25.4	33.3
R-64	454.03	7.95	14.2
R-65	469.9	11. 13	17.5
R-66	469.9	15.88	22.4
R-67	469.9	28.58	36.6
R-68	517.53	7.95	14.2
R-69	533.4	11.13	17.5
R-70	533.4	19.05	25.4
R-71	533.4	28.58	36.6
R-72	558.8	7.95	14.2
R-73	584.2	12.7	19.1
R-74	584.2	19.05	25.4
R-75	584.2	31.75	39.6
R-76	673.1	7.95	14.2
R-77	692.15	15.88	22. 4
R-78	692.15	25.4	33.3
R-79	692.15	34.93	44.5
R-92	228.6	11.13	17.5

Octagonal Type Metal Gasket Dimensions

R no	P-Pitch Dia	A-Width	H- Height Octagonal Ring	C- Width of Flat on Octagonal Ring	R1 – Radius Octagonal Ring
R-11	34.14	6.35	9.7	4.32	1.5
R-12	39.7	7.95	12.7	5.23	1.5
R-13	42.88	7.95	12.7	5.23	1.5
R-14	44.45	7.95	12.7	5. 23	1.5
R-15	47.63	7.95	12.7	5.23	1.5
R-16	50.8	7.95	12.7	5.23	1.5
R-17	57.15	7.95	12.7	5.23	1.5
R-18	60.33	7.95	12.7	5.23	1.5
R-19	65.1	7.95	12.7	5.23	1.5
R-20	68.28	7.95	12.7	5.23	1.5
R-21	72.24	11.13	16	7.75	1.5
R-22	82.55	7.95	12.7	5.23	1.5
R-23	82.55	11.13	16	7. 75	1.5
R-24	95.25	11.13	16	7.75	1.5
R-25	101.6	7.95	12.7	5.23	1.5
R-26	101.6	11.13	16	7.75	1.5
R-27	107.95	11.13	16	7.75	1.5
R-28	111.13	12.7	17.5	8.66	1.5
R-29	114.3	7.95	12.7	5.23	1.5
R-30	117.48	11.13	16	7.75	1.5
R-31	123.83	11.13	16	7.75	1.5
R-32	127	12.7	17. 5	8.66	1.5
R-33	131.78	7.95	12.7	5.23	1.5
R-34	131.78	11.13	16	7.75	1.5
R-35	136.53	11.13	16	7.75	1.5
R-36	149.23	7.95	12.7	5.23	1.5
R-37	149.23	11.13	16	7.75	1.5
R-38	157.18	15.88	20.6	10.49	1.5
R-39	161.93	11.13	16	7.75	1.5
R-40	171.45	7.95	12.7	5.23	1.5
R-41	180. 98	11.13	16	7.75	1.5
R-42	190.5	19.05	23.9	12.32	1.5
R- 43	193.68	7.95	12.7	5.23	1.5
R-44	193.68	11.13	16	7.75	1.5
R-45	211.15	11.13	16	7.75	1.5
R-46	211.15	12.7	17.5	8.66	1.5
R-47	228.6	19.05	23.9	12.32	1.5
R-48	247.65	7.95	12.7	5.23	1.5
R-49	269.88	11.13	16	7.75	1.5
R-50	269. 88	15.88	20.6	10.49	1.5
R-51	279.4	22.23	26.9	14.81	1.5
R-52	304.8	7.95	12.7	5.23	1.5
R-53	323.85	11.13	16	7.75	1.5
R-54	323.85	15.88	20.6	10.49	1.5
R-55	342.9	28.58	35.1	19.81	2.3
R-56	381	7.95	12.7	5.23	1.5
R-57	381	11.13	16	7.75	1.5
R-58	381	22.23	26.9	14.81	1.5
R-59	396. 88	7.95	12.7	5.23	1.5
R-60	406.4	31.75	38.1	22.33	2.3
R-61	419.1	11.13	16	7.75	1.5
R-62	419.1	15.88	20.6	10.49	1.5
R-63	419.1	25.4	31.8	17.3	2.3
R-64	454.03	7.95	12.7	5.23	1.5
R-65	469.9	11.13	16	7.75	1.5
R-66	469.9	15.88	20.6	10.49	1.5
R-67	469.9	28.58	35.1	19.81	2.3
R-68	517. 53	7.95	12.7	5.23	1.5
R-69	533.4	11.13	16	7.75	1.5
R-70	533.4	19.05	23.9	12.32	1.5
R-71	533.4	28.58	35.1	19.81	2.3
R-72	558.8	7.95	12.7	5.23	1.5
R-73	584.2	12.7	17.5	8.66	1.5
R-74	584.2	19.05	23.9	12.32	1.5
R-75	584.2	31.75	38.1	22.33	2.3
R- 76	673.1	7.95	12.7	5.23	1.5
R-77	692. 15	15.88	20.6	10.49	1.5
R-78	692.15	25.4	31.8	17.3	2.3
R-79	692.15	34.93	41.4	24.82	2.3
R-80	615.95	7.95	12.7	5.23	1.5
R-81	635	14.3	19.1	9.58	1.5
R-82	57.15	11.13	16	7.75	1.5
R-84	63.5	11.13	16	7.75	1.5
R-85	79.38	12.7	17.5	8.66	1.5
R-86	90.5	15.88	20.6	10.49	1.5
R-87	100. 03	15.88	20.6	10.49	1.5
R-88	123.83	19.05	23.9	12.32	1.5
R-89	114.3	19.05	23.9	12.32	1.5
R-90	155.58	22.23	26.9	14.81	1.5
R-91	260.35	31.75	38.1	22.33	2.3
R-92	228.6	11.13	16	7.75	1.5
R-93	749.3	19.05	23.9	12.32	1.5
R-94	800.1	19.05	23.9	12.32	1.5
R-95	857.25	19.05	23.9	12.32	1. 5
R-96	914.4	22.23	26.9	14.81	1.5
R-97	965.2	22.23	26.9	14.81	1.5
R-98	1022.35	22.23	26.9	14.81	1.5
R-99	234.95	11.13	16	7.75	1.5
R-100	749.3	28.58	35.1	19.81	2.3
R-101	800.1	31.75	38.1	22.33	2.3
R-102	857.25	31.75	38.1	22.33	2.3
R-103	914.4	31.75	38.1	22.33	2.3
R-104	965.2	34. 93	41.4	24.82	2.3
R-105	1022.35	34.93	41.4	24.82	2,3

Допуски в миллиметрах

Ширина кольца +/- 0,20 мм
Высота кольца +1,3 мм до -0,5 мм
Ширина кольца на конце 0,
0124
Средний внутренний диаметр кольца +/- 0,18 мм
Радиус угла на восьмиугольном кольце +/- 0,50 мм
Угол +/- 1/2 градуса
Угол +/- 1/2 градуса

Are You Мастер компонентов трубопроводов?

Кольцевые прокладки типа R ASME B16.20, используемые с кольцевыми фланцами ASME B16.5 и B16.47A, стандартные размеры и допуски

ASME B16.5

R № 4 4 4 4 4 4	Диаметр P	Ширина А	Высота		Октябрь С	Октябрь R1	NPS Класс
R № 4 4 4 4 4 4	Диаметр P	Ширина А	Овальный B	Октябрь H	Октябрь С	Октябрь R1	NPS Класс
Р 11	34. 14	6,35	11,2	9,7	4,32	1,5	1/2 300 600
Р 12	39,7	7,95	14,2	12,7	5,23	1,5	1/2 900 1500
Р 13	42,88	7,95	14,2	12,7	5,23	1,5	3/4 300 600 1/2 2500
Р 14	44,45	7,95	14,2	12,7	5.23	1,5	3/4 900 1500
Р 15	47,63	7,95	14,2	12,7	5,23	1,5	1 150
Р 16	50,8	7,95	14,2	12,7	5,23	1,5	1 300 1500 3/4 2500
Р 17	57,15	7,95	14,2	12,7	5,23	1,5	1,1/4 150
Р 18	60,33	7,95	14,2	12,7	5,23	1,5	1,1/4 300 1500 1 2500
Р 19	65,1	7,95	14,2	12,7	5,23	1,5	1,1/2 150
Р 20	68,28	7,95	14,2	12,7	5,23	1,5	1,1/2 300 1500
Р 21	72,24	11. 13	17,5	16	7,75	1,5	1,1/4 2500
Р 22	82,55	7,95	14,2	12,7	5,23	1,5	2 150
Р 23	82,55	11.13	17,5	16	7,75	1,5	2 300 600 1,1/2 2500
Р 24	95,25	11.13	17,5	16	7,75	1,5	2 900 1500
Р 25	101,6	7,95	14,2	12,7	5,23	1,5	2,1/2 150
Р 26	101,6	11.13	17,5	16	7,75	1,5	2,1/2 300 600 2 2500
Р 27	107,95	11. 13	17,5	16	7,75	1,5	2,1/2 900 1500
Р 28	111.13	12,7	19.1	17,5	8,66	1,5	2,1/2 2500
Р 29	114,3	7,95	14,2	12,7	5,23	1,5	3 150
Р 30 *	117,48	11.13	17,5	16	7,75	1,5	3 300 600
Р 31	123,83	11.13	17,5	16	7,75	1,5	3 300 900
Р 32	127	12,7	19.1	17,5	8,66	1,5	3 2500
Р 33	131,78	7,95	14,2	12,7	5,23	1,5	3,1/2 150
Р 34	131,78	11. 13	17,5	16	7,75	1,5	3,1/2 300 600
Р 35	136,53	11.13	17,5	16	7,75	1,5	3 1500
Р 36	149,23	7,95	14,2	12,7	5,23	1,5	4 150
Р 37	149,23	11.13	17,5	16	7,75	1,5	4 300 900
Р 38	157,18	15,88	22,4	20,6	10,49	1,5	4 2500
Р 39	161,93	11.13	17,5	16	7,75	1,5	4 1500
Р 40	171,45	7,95	14,2	12,7	5,23	1,5	5 150
Р 41	180,98	11. 13	17,5	16	7,75	1,5	5 300 900
Р 42	190,5	19.05	25,4	23,9	12.32	1,5	5 2500
Р 43	193,68	7,95	14,2	12,7	5,23	1,5	6 150
Р 44	193,68	11.13	17,5	16	7,75	1,5	5 1500
Р 45	211.15	11.13	17,5	16	7,75	1,5	6 300 900
Р 46	211.15	12,7	19.1	17,5	8,66	1,5	6 1500
Р 47	228,6	19. 05	25,4	23,9	12.32	1,5	6 2500
Р 48	247,65	7,95	14,2	12,7	5,23	1,5	8 150
Р 49	269,88	11.13	17,5	16	7,75	1,5	8 300 900
Р 50	269,88	15,88	22,4	20,6	10,49	1,5	8 1500
Р 51	279,4	22.23	28,7	26,9	14,81	1,5	8 2500
Р 52	304,8	7,95	14,2	12,7	5,23	1,5	10 150
Р 53	323,85	11. 13	17,5	16	7,75	1,5	10 300 900
Р 54	323,85	15,88	22,4	20,6	10,49	1,5	10 1500
Р 55	342,9	28,58	36,6	35,1	19,81	2,3	10 2500
Р 56	381	7,95	14,2	12,7	5,23	1,5	12 150
Р 57	381	11.13	17,5	16	7,75	1,5	12 300 900
Р 58	381	22.23	28,7	26,9	14,81	1,5	12 1500
Р 59	396,88	7,95	14,2	12,7	5,23	1,5	14 150
Р 60	406,4	31,75	39,6	38,1	22. 33	2,3	12 2500
Р 61	419.1	11.13	17,5	16	7,75	1,5	14 300 600
Р 62	419.1	15,88	22,4	20,6	10,49	1,5	14 900
Р 63	419.1	25,4	33,3	31,8	17,3	2,3	14 1500
Р 64	454.03	7,95	14,2	12,7	5,23	1,5	16 150
Р 65	469,9	11.13	17,5	16	7,75	1,5	16 300 600
Р 66	469,9	15,88	22,4	20,6	10,49	1,5	16 900
Р 67	469,9	28,58	36,6	35,1	19,81	2,3	16 1500
Р 68	517,53	7,95	14,2	12,7	5,23	1,5	18 150
Р 69	533,4	11. 13	17,5	16	7,75	1,5	18 300 600
Р 70	533,4	19.05	25,4	23,9	12.32	1,5	18 900
Р 71	533,4	28,58	36,6	35,1	19,81	2,3	18 1500
Р 72	558,8	7,95	14,2	12,7	5,23	1,5	20 150
Р 73	584,2	12,7	19.1	17,5	8,66	1,5	20 300 600
Р 74	584,2	19.05	25,4	23,9	12.32	1,5	20 900
Р 75	584,2	31,75	39,6	38,1	22. 33	2,3	20 1500
Р 76	673.1	7,95	14,2	12,7	5,23	1,5	24 150
Р 77	692,15	15,88	22,4	20,6	10,49	1,5	24 300 600
Р 78	692,15	25,4	33,3	31,8	17,3	2,3	24 900
Р 79	692,15	34,93	44,5	41,4	24,82	2,3	24 1500

ASME B16.47 СЕРИЯ A

R №	Диаметр Р	Ширина А	Высота		Октябрь С	Октябрь R1	NPS Класс
R №	Диаметр Р	Ширина А	Овальный B	Октябрь H	Октябрь С	Октябрь R1	NPS Класс
Р 93	749,3	19. 05		23,9	12.32	1,5	26 300 600
Р 94	800.1	19.05		23,9	12.32	1,5	28 300 600
Р 95	857,25	19.05		23,9	12.32	1,5	30 300 600
Р 96	914,4	22.23		26,9	14,81	1,5	32 300 600
Р 97	965,2	22.23		26,9	14,81	1,5	34 300 600
Р 98	1022.35	22.23		26,9	14,81	1,5	36 300 600
Р 100	749,3	28,58		35,1	19,81	2,3	26 900
Р 101	800. 1	31,75		38,1	22.33	2,3	28 900
Р 102	857,25	31,75		38,1	22.33	2,3	30 900
Р 103	914,4	31,75		38,1	22.33	2,3	32 900
Р 104	965,2	34,93		41,4	24,82	2,3	34 900
Р 105	1022.35	34,93		41,4	24,82	2,3	36 900

Общие примечания.
Все размеры указаны в миллиметрах.

Допуски..

P = средний делительный диаметр кольца ±0,18
A = ширина кольца ±0,20
B и H = высота кольца +1,3. -0,5
Изменение высоты по всей окружности любого данного кольца не должно превышать 0,5 в пределах этих допусков
C = ширина плоскости на восьмиугольном кольце ±0,20
R1 = радиус в кольце ±0,5
23° = угол ±0° 30 мин
*R-30 = только для соединения внахлестку

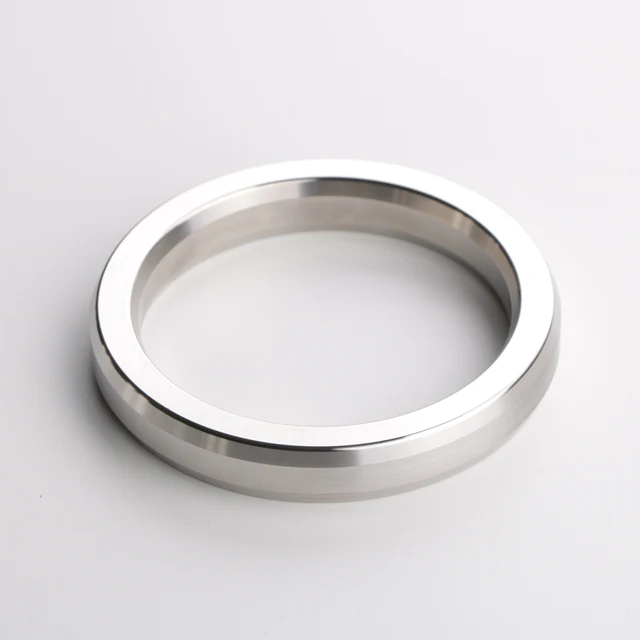

ASME B16.20 300LB 316SS Овальное кольцевое уплотнение

Описание
Отзывы (0)

Нержавеющая сталь:	Уплотнительное кольцо	API:	Прокладка
Устье:	Кольцевая прокладка	Сырье:	Углерод Стелл
Материал:	Мягкое железо	Стандарт:	API 6а
Подводный:	Прокладка

High Light: овальная кольцевая прокладка из нержавеющей стали 316SS, плоская кольцевая прокладка 300LB, фланец кольцевого соединения 300LB

Серия R	НПС	Рейтинги класса
Овальный	Овальный • Оригинальный дизайн кольцевого соединения. • Используется со стандартными кольцевыми фланцами с плоским дном и канавками. • Может использоваться на старых фланцах с круглым дном с пазами. • Доступен в кольце №. от R11 до R105.	½”-24” 26”-36” 26”-36” 1½”-20”	150–2500 ANSI B16.5 и BS1560 300–600 MSS SP44 и BS3293 900 MSS SP44 API 6A Спец.

Функциональное описание

Под действием осевой сжимающей нагрузки кольцевые соединения пластически деформируются и затекают в неровности канавки фланца. Поскольку площадь контакта кольцевого соединения относительно мала, возникает очень высокая сжимающая нагрузка между уплотнительной поверхностью кольцевого соединения и канавкой фланца. Это поверхностное давление еще больше увеличивается, особенно в вариантах RX и BX RTJ. Оба варианта способны герметизировать чрезвычайно высокое внутреннее давление. Прокладки RTJ изготавливаются из металла, поэтому они остаются в сжатом состоянии даже при снижении поверхностного давления. Герметизирующая функция прокладки RTJ усиливается осевыми силами, действующими на уплотняющие поверхности.

Материалы

Прокладки RTJ стандартно изготавливаются из мягкого металла, а также из 304, 316 и нержавеющей стали. Версии в других материалах по запросу.

Кольцевые соединения типа R изготавливаются на овальных (2962/R) и восьмиугольных профилях (2961/R).
Оба стиля взаимозаменяемы в современной канавке с плоским дном.
Соединения восьмиугольных профилей взаимозаменяемы на плоскодонных фланцах с канавками, которые имеют стенку паза под углом 23 градуса

Преимущества

Контакт металл-металл создает надежное уплотнение
Подходит для работы в условиях экстремального давления и температуры
Сертифицированное качество (включая твердость поверхности)

мы поставляем кольцевые прокладки (RTJ Gasket) со следующими номерами твердости:

ПРОКЛАДОЧНЫЕ МАТЕРИАЛЫ	НОМЕР ТВЕРДОСТИ ПО БРИНЕЛЛЮ (макс. )	НОМЕР ТВЕРДОСТИ ПО РОКВЕЛЛУ (макс.)	ИДЕНТИФИКАЦИЯ
Мягкое железо	90	56	Д
Низкоуглеродистая сталь	120	68	С
4-6% хром 1/2% молибден	130	72	Ф5
Нержавеющая сталь 304	160	83	С304
Нержавеющая сталь 316	160	83	С316
Нержавеющая сталь 347	160	83	С347

Общие материалы
Материал	HB Твердость	Температурные ограничения	Идентификация
Мягкое железо	90	от -60 до +400 °С	Д
Низкоуглеродистая сталь	120	от -40 до +500°C	С
4–6 % Cr ½ % Mo:F5	130	от -125 до +500°C	Ф5
Нержавеющая сталь 304/304L	160	от -250 до +650°C	S304 или 304L
Нержавеющая сталь 316/316L	160	от -196 до +800°C	S316 или 316L
Нержавеющая сталь 321	160	от -250 до +870°C	С321
Нержавеющая сталь 347	160	от -250 до +870°C	С347
Нержавеющая сталь 410	170	от -20 до +500°C	С410
Инконель 625	–	1000°С	625
Инколой 825	–	1000°С	825
Хастеллой С-276	–	1000°С	С-276
Дуплекс	–	800°С	С31803
Титан	–	540°С	ТИ

Мы специализируемся на кольцевых прокладках, включая кольцевые прокладки типов R, RX, BX, IX, прокладки для линз, прокладки для приварных колец и прокладки для крышки (согласно чертежу клиента). Металлическая прокладка, предназначенная для использования в условиях высокого давления и высокой температуры, требует надежного уплотнения. Наша продукция широко используется в плоских задвижках, рождественских елках, трубопроводной арматуре, фланцах, сосудах высокого давления, нефтегазовой промышленности, сборке устья скважины, нефтехимической промышленности и т.п.
Мы можем предложить более 30 видов материалов, таких как 321SS, 347SS, 316SS, 304SS, Inconel 625, Monel 400, INCOLY 825, никель 200, Duplex F44, мягкое железо, низкоуглеродистая сталь и так далее. Мы могли бы производить максимальный внешний диаметр 2500 мм.

Интерфейсное кольцо для программирования Прокладки для стыков бывают двух основных типов: овальные поперечные сегменты и восьмиугольные поперечные сегменты. Эти основные формы используются при давлении до 10 000 резиновых уплотнений и прокладок. Измерения институционализированы и требуют шипов с уникальными насечками. Восьмиугольный крестообразный сегмент имеет более высокую способность к фиксации, чем овальный, и будет предпочтительной прокладкой.
