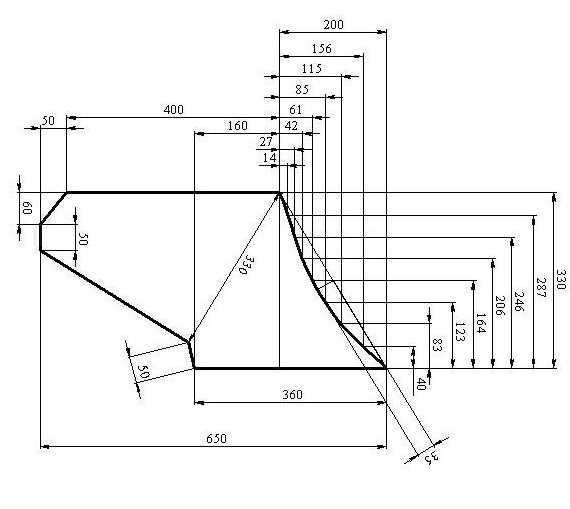

Чертеж с размерами отвала для самодельного плуга



Для просмотра других фото из категории «Чертежи и лекала самодельных плугов» кликайте по картинкам

Открыть фотографию Шаблон отвала для самодельного плуга в увеличенном виде. Если это чертеж или схема устройства Вы можете скачать их себе на компьютер, открыв в большом размере и воспользовавшись функцией «Сохранить картинку как…» (правая клавиша мышки).
Пожалуйста, оцените данный материал выделив соответствующее количество звездочек.

Рейтинг: 3.6/8


Чаще всего вместе с этим материалом по теме

«Размеры отвала цилиндрической формы»

(фото / чертежи / схемы) ещё смотрят:

Посмотреть все фотографии, чертежи, картинки и схемы из категории «Чертежи и лекала самодельных плугов» можно перейдя по ссылке. Ещё больше материалов с описаниями как сделать самому мотокультиватор и приспособления к нему Вы найдете в разделе «

Схемы и чертежи навесного оборудования» или сделав выборку из всех материалов сайта motoblok.populjarno.com по следующим МЕТКАМ:
как сделать, чертежи, Оборудование, инструкции, плуг.

Возможно то, что Вы ищете находится в одном из самых просматриваемых разделов нашего сайта:

Как сделать мотоблок с рулевым управлением

Чертежи для изготовления рамы

Самодельный адаптер: чертежи с описанием

Изготовление плуга

ЧЕРТЕЖИ И ФОТОГРАФИИ САМОДЕЛЬНЫХ МОТОБЛОКОВ и НАВЕСНОГО ОБОРУДОВАНИЯ
(ЖМЕМ НА КАРТИНКУ или название):

Комментарии к материалу «Как сделать отвал плуга для мотоблока» находятся внизу страницы — здесь можно высказать свое мнение, спросить совета у посетителей нашего сайта, поделиться интересными материалами, рассказать о своем положительном или отрицательном опыте в ходе сборки мотоблоков и прицепного оборудования своими руками. Если у Вас есть вопросы или предложения по поводу данного материала — оставьте пожалуйста свой комментарий внизу…..

Тем, кто хочет поделиться своими фотографиями по ключевым словам «отвал плуга, самодельный, чертеж, шаблон, для мотоблока, своими руками» или по любым другим вопросам о дизельных, бензиновых, легких, средних или тяжелых самодельных мотоблоках, мотокультиваторах и навесных приспособлениях к ним — нужно зарегистрироваться и воспользоваться ссылкой «Добавить фото…» (видна после регистрации на странице всех Фотоальбомов мотоблоков и навесного оборудования).

Просмотров: 10184 | Размеры фото: 767px на 660px; 79.9 Kb

Дата добавления: | Последние изменения:
Автор: Агафон


motoblok.populjarno.com

как сделать самодельное крепление, чертежи плуга для минитрактора своими руками

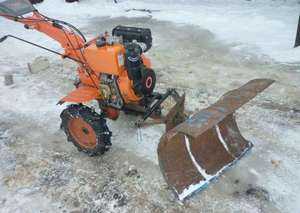

С наступлением суровой зимы возникает проблема с уборкой снега. Особенно это затрагивает владельцев частных домов и земельных участков за городом. Поэтому многие задаются вопросом, как сделать отвал для мотоблока своими руками.

Конечно, таких инструментов в специальных магазинах большое разнообразие, но не все могут позволить себе купить приспособление заводских производителей, так как такой отвал для мотоблока стоит немалых денег. При проявлении творческих навыков можно сэкономить средства и самому изготовить такое устройство, тем более что чертежи лопаты для мотоблока своими руками можно без труда найти в интернете.

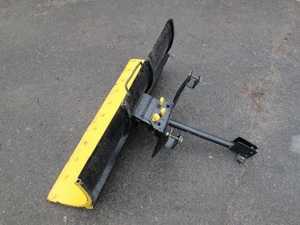

Конструкция и особенности отвала

Принятие решения по изготовлению приспособления может избавить от трудоемкой работы по очистке снега вручную обычной лопатой. Перед началом изготовления устройства

нужно разобраться в конструктивных особенностях снегоуборочного механизма, который состоит из нескольких частей:

  • Крепление
  • Снегоуборочная лопата
  • Механизм корректировки угла поворота

Крепление ответственно за фиксацию отвала с рамой машины. Изготовив крепкую лопату, можно будет не только убирать снег, но и проводить уборку мусора или выравнивание грунтовых неровностей.

Процесс корректировки угла поворота заканчивается установкой необходимого положения и фиксацией. Для этого используют шплинтование. Нужно учитывать и то, что размер лопаты по ширине обычно не больше одного метра. Такой размер считается нормальным при толщине металлической заготовки 2 — 3 мм.

В процессе изготовления отвала своими руками можно добавить металлические насадки по типу ножей на нижнюю часть листа, что придаст удобства при выравнивании грунта. Оборудование также можно комплектовать резиновой накладкой для улучшения уборки снега. Для приспособления не следует устанавливать пружинный демпферующий механизм, так как скорость передвижения небольшая, и защита от контакта с неровной почвой не нужна. Мотоблок также не нуждается в оснащении поворотно-подъемным устройством, что снижает стоимость изготовления снегоуборочного комплекта.

Подготовка к работе

Установить снегоуборочный нож можно на раму любого мотокультиватора с мощностью не менее 4 л. с. и весом больше 50 кг. Также, пересмотрев чертежи плуга для мини-трактора своими руками, их можно подкорректировать под свои потребности, если в хозяйстве имеется мини-трактор. Для этого агрегата важно, чтобы он не был легким. Чем тяжелее он будет, тем проще будет разгребать сугробы. Для работы такого типа хорошо подходит мотоблок Нева отечественного производства. Техника имеет высокий эксплуатационный коэффициент. Мотоблок приспособлен к тяжелым погодным условиям при максимальных нагрузках.

В процессе изготовления лопаты для мотоблока понадобятся такие инструменты:

  • Сварка
  • Рулетка
  • Болгарка с отрезными и шлифовочными дисками по металлу
  • Электродрель
  • Набор ключей
  • Отвертка
  • Малярные кисти и краска

Завершив подготовку инструмента, можно приступить к выбору материала для изготовления приспособления. Для этого могут подойти многие металлические изделия с хорошим показателем прочности.

Лопата может изготавливаться из таких материалов

  • Нерабочий газовый баллон. Стенки изделия изготовлены из толстого и прочного металла, поэтому сделав такой отвал, можно будет убирать утрамбованный снег, выравнивать грунт, сгребать щебень и песок.
  • Большая бочка с емкостью 200 л. При выборе такого материала нужно помнить, что сталь изделия нетолстая, и такой материал сможет выдержать только уборку снега, который недавно выпал и не уплотнен.
  • Металлические полосы. При изготовлении могут подойти бамперы грузовых автомобилей либо рифленая сталь для покрытия пола производственных помещений.

Для изготовления снегоотвала можно также использовать плуг Зыкова, чертежи и размеры. В качестве материала для поворотного механизма нужно выбирать сталь с толщиной более 10 мм. Такой материал легко найти в местах приема металлолома. Для крепления понадобится профиль стальной трубы примерно 20×40 мм.

В процессе создания чертежей и изготовления снегоуборочного приспособления часто используют такие устройства, как оборотный плуг для мотоблока или конский плуг. Их конструкция может быть доработана и изменена в зависимости от наличия материалов и потребности.

Работая с рыхлым снегом и глубокими буграми, техника может вязнуть и буксовать. Такая проблема решается установкой гусениц на полуось тягача. После этого снегоуборщиком можно работать, в любых условиях не теряя продуктивности.

Основные правила и критерии изготовления

Важным моментом, которым нельзя пренебрегать при составлении чертежа самоделки, является соотношение объема работы к мощности агрегата. При перегрузке будут быстро изнашиваться узлы и механизмы, что приводит к поломкам и неработоспособности машины.

Изготовление отвала для мотоблока должно происходить с выдержкой некоторых условий:

  • Прочный материал. Для нормальной службы хотя бы на протяжении нескольких лет нож должен иметь крепкую основу. Любая часть лопаты должна изготавливаться с расчетом на нагрузку и сильные удары.
  • Выдержка размеров. Самодельный отвал не должен быть очень широким или высоким. Оптимальной шириной считается предел от 80 до 130 см, а высота от 30 до 50 см.
  • Подъемный механизм. При разработке чертежа, в конструкцию можно добавить поднимающее устройство в виде гидравлики или рычагов. Такая функция позволит перевозить снег или использовать агрегат в роли погрузчика.
  • Поворотный шарнир. При помощи такого устройства можно менять угол и наклон лопаты влево и вправо, вверх и вниз. Благодаря этому уборка снега или мусора будет осуществляться качественнее и с учетом потребностей человека. Для поворота вверх и вниз можно изготовить конструкцию по типу роторного плуга.
  • Резина. Необходимо обязательно установить амортизационную полосу из плотной резины на нижнюю часть отвала. В таком случае мотоблок менее повреждается от ударов, а ковш от деформирования и выхода из строя. Также предохраняется и дорожное покрытие.
  • Скорость монтажа и демонтажа. Так как мотоблок является универсальным устройством, то его оснастка должна проводится максимально быстро без применения особых инструментов.

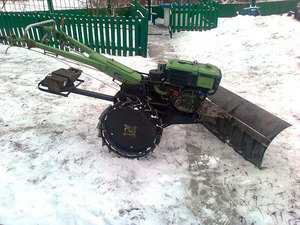

Отвал может быть размещен на переднем кронштейне, под шасси либо сзади мотоблока. Для крепления в задней части можно использовать крепление плуга к мотоблоку, что значительно облегчит и ускорит работу, но самым подходящим считается размещение фронтально от агрегата. При такой установке обеспечивается максимальное качество уборки.

Готовое изделие может быть создано и сориентировано в горизонтальной или вертикальной позиции. Вертикальный вариант выбирается при условиях стесненного пространства.

Из чего сделать ковш

При выборе бочки для изготовления ковша она должна быть из толстого металла. Самым лучшим вариантом будет нержавеющая сталь. Если нет крепкой бочки и баллона, то можно выбрать обычную.

Из бочки

Работу желательно проводить в такой последовательности:

  • Для начала на бочку нужно нанести разметку. Днище и бока разделяются на 3 одинаковые части. Далее изделие разделяется при помощи болгарки. Остальные части дна отрезаются по окружности. Торцевую плотную часть необходимо оставить для лучшей жесткости отвала.
  • При использовании тонкостенной бочки 2 части нужно сложить и скрепить. Перед скреплением материал лучше смазать, используя горячий битум, что улучшит стойкость металла к коррозии. При этом вес ковша увеличится, и шум от ударов будет снижен. Детали фиксируются заклепками или болтами.
  • По периметру лопаты нужно прикрепить полосу жесткости из стали не менее 3 мм толщиной. Полоса приваривается сварочным аппаратом с помощью болтов или заклепок. Верхнюю и нижнюю часть лопаты лучше усилить, вырезав вставки из остатков.
  • Ширина транспортной ленты, прикрепленной снизу отвала, должна быть такой, чтоб выступала от 3 до 10 см, но это зависит от местности эксплуатации снегоуборщика. Ленту можно сделать съемной, что позволит работать с сыпучим материалом.

Готовую лопату для мотоблока нужно очистить от коррозии и окалин. Провести обработку антикоррозионным веществом и покрасить.

Из баллона

По такому принципу изготавливается отвал из старого газового баллона. Дополнительно усиливать его не придется, так как стенки баллона довольно прочные.

Целесообразно вторую часть баллона использовать для изготовления сменного отвала, так как металл будет стираться и изнашиваться. В таком случае при необходимости можно будет быстро заменить приспособление.

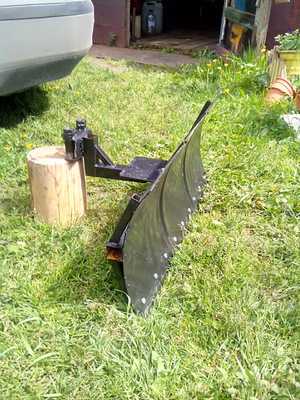

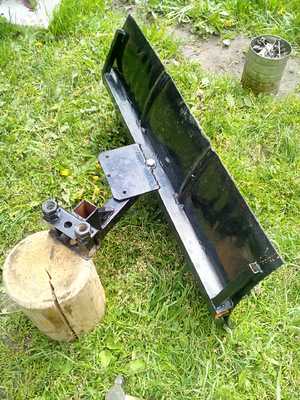

Из стального листа

При изготовлении ковша из металлической листовой стали процесс работы отличается от предыдущих вариантов. В этом случае предусматриваются такие манипуляции:

  • Гибка листа. С целью изгибания листа и придания ему требуемой формы нужно использовать полукруглый прочный предмет большого размера. При этом достигается оптимальная кривизна и форма изделия
  • Нижняя часть должна быть тяжелой, поэтому нужно приварить стальную полосу
  • С обратной, выпуклой стороны детали приваривается крепление

При необходимости достижения достаточной прочности несколько листов свариваются вместе, а также может изготавливаться корпус жесткости, к которому в итоге приваривается лопата.

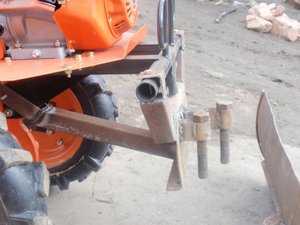

Крепление отвала к тягачу

Большинство мотоблоков оснащаются штатным кронштейном для крепления навесного оборудования. Его можно использовать для крепления фронтальной лопаты тягача. При необходимости можно сделать переходник, для обеспечения поворотов отвала в левую сторону или в правую. При установке ковша сзади машины можно использовать технологию крепления предплужника.

Изготовление крепления фронтального ковша:

  • На обратную часть ковша приварить профильную трубу. Для усиления можно закрепить болтами после сварки.
  • Изготовить полукруг с радиусом 10 — 12 см из металлического листа толщиной 1 см. Заготовку нужно приварить к профильной трубе. По кругу сверлятся отверстия для получения возможности выставить угол поворота отвала.
  • При изготовлении лопаты изготавливается и держатель. Для этого из квадратной трубы необходимо сделать «г» — образный профиль. Короткой стороной держатель крепится к поворотному сектору, а другой край жестко фиксируется на кронштейне тягача. Высота будет регулироваться посредством болтов, закрученных в переходник.

Существует и более простой способ крепления, для этого используют проушины и замки, изготовленные из прочного стального листа.

Советы и рекомендации

Чертежи плуга для вашего минитрактора своими руками и снегоуборочное приспособление может сделать любой владелец мини-трактора, у которого есть опыт работы подобного типа. С таким снегоуборщиком можно с легкостью регулярно очищать двор от сугробов. Нужно учитывать и то, что при экономии средств приспособление можно использовать как для частного использования, так и в коммерческих целях, ведь устройство способно выполнять большие объемы работы за короткое время по сравнению с ручной работой.

При самостоятельном изготовлении отвала, который будет применяться вместе с мотоблоком, рекомендовано придерживаться правил и размеров. Для любого хозяина будет несложно провести работу с размерами и сконструировать устройство по своим потребностям и под определенную модель мотоблока. Снегоуборка при наличии такого приспособления может быть легким и приятным занятием. Также важно заботиться о состоянии металлической поверхности.

Лучше всего время от времени обрабатывать ее специальной грунтовкой, которая предотвращает поражение металла ржавчиной и последующее разрушение. Поверхность ковша можно покрыть морозостойкой краской.

obinstrumentah.info

виды и чертежи, отвал из газового баллона

В северных широтах высота снежного покрова достигает метровых высот. И не везде управляющие компании выпускают трактора для очистки подъездных дорог. С бедой борются по-разному. Кто чистит с помощью простой лопаты, а некоторые используют приспособления или навесное оборудование. Его можно купить или изготовить отвал для мотоблока своими руками из подручных материалов.

Самодельные отвалы

Сейчас многие предпочитают жить в собственных домах, и соответственно прилегающая территория занимает большую площадь. Для работы на приусадебном участке приобретаются мотокультиваторы, мотоблоки и мини-трактора.

Зимой уборка снега превращается в соревнование кто кого победит. И хозяева, обладающие моторизированной техникой, предпочитают убирать снег с ее помощью. Навесное оборудование на мотоблок стоит не дешево, поэтому умельцы предпочитают изготавливать его самостоятельно.

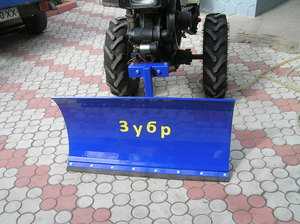

Широко распространен мотоблок отечественного производства «Нева». У него есть штатные места для навешивания приспособлений и резиновые колеса, которые приспособлены для езды по рыхлому снегу. Большинство самодельных отвалов изготавливались под Неву.

В интернете можно найти множество описаний и чертежи лопаты для мотоблока своими руками. Но перед изготовлением следует ознакомиться с характеристиками отвалов. Состав изделия:

  • исполнительный (рабочий) орган;
  • механизм поворота;
  • кронштейн крепления.

Углы поворота:

  • вправо на 30°;
  • влево на 30°;
  • прямо.

Поворот лопаты в сторону позволяет удалять снежную массу во время движения. Перейдя на сайты для мастеров-любителей, можно найти множество информации о том, как сделать отвал для мотоблока своими руками.

Отвал из баллона

Одним из подручных материалов для изготовления отвала считается газовый баллон. Его высота чуть больше метра, а рекомендованная ширина лопаты 1000 мм. Работы по изготовлению протекают в следующей последовательности:

  • С баллона стравить избыточное давление, если таковое было.
  • Обрезать с обоих сторон крышки так, чтобы ширина получилась равной метру.
  • Разрезать получившуюся трубу вдоль на две половины
  • При помощи сварочного аппарата соединить эти две половины так, чтобы высота отвала получилась около 700 мм.
  • Кронштейн для крепления изготавливается следующим образом. Из толстого металла вырезать косынку. В ней просверлить несколько отверстий, чтобы поворачивать лопату в разные стороны. К косынке приварить кусок трубы.
  • Полученное устройство приварить к лопате на высоте расположения кронштейна на мотоблоке.
  • Установка производится посредством толстого пальца.

Толщина баллона достаточная и усиления не требуется. Но можно нижнюю часть можно оборудовать плотной резиной, которая будет удалять рыхлый снег и не портить уплотненную дорогу. Для этого нужно взять жесткую резину от роторного конвейера.

Ширина резинового полотна 100−150 мм. В отвале электродрелью просверлить отверстия для закрепления резины. Чтобы надежно закрепить полотно необходима металлическая полоса 900х100х3 мм. В полосе и в полотне просверлить отверстия предварительно разметив по отвалу. Закрепить при помощи болтов.

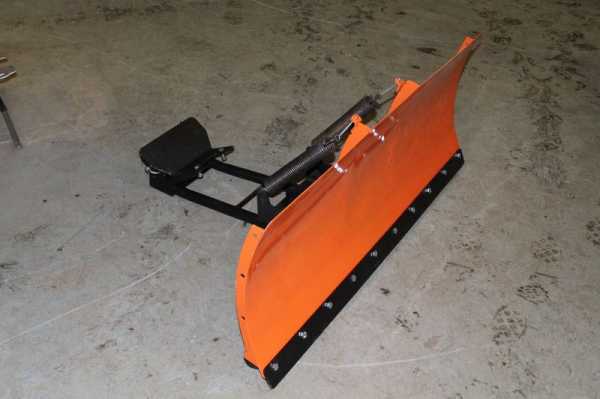

Отвал из листовой стали

Некоторые мастера предпочитают пользоваться новым материалом, а не б/у элементами. Так можно изготовить самодельную отвальную лопату из стального листа толщиной 3 мм. Для усиления конструкции взять полосовую сталь толщиной не менее 5 мм.

Раскрой материала производится по чертежам. Полотно самой лопаты имеет четыре части: лобовая, нижняя и две боковые. Сваренная конструкция нуждается в усилении. Для этого в вертикальном направлении привариваются элементы, вырезанные из пятерки.

Далее, изготавливается поворотный механизм. Он представляет из себя ухо с отверстием для оси. Ухо приваривается к уголку, который крепится к отвалу. Ось закрепляется на одном конце трубы, а вторым концом фиксируется на мотоблоке. Требуемый угол поворота фиксируется пальцем (шкантом).

3 мм — толщина небольшая, поэтому требуется усиление. Вырезать из 3 мм листа полосу 850х100х3. Закрепить можно болтовым соединением, но придется сначала сверлить или прихватить полосу сваркой.

Как видно, для проведения работ понадобятся:

  • рабочий материал;
  • болгарка с дисками;
  • электродрель со сверлами;
  • болты с гайками;
  • сварочный аппарат с электродами;
  • гаечные ключи;
  • круглая или профильная труба.

Если вы имеете определенные навыки, работа не вызывает затруднений. А полученной конструкцией можно пользоваться не только зимой, но и летом. Выровнять площадку после строительных работ, разровнять место для детской песочницы и многое другое. Какую конструкцию выбрать — решать вам.

Самодельный плуг

Для мотоблоков среди навесного оборудования имеются плуги: конский для вспашки, оборотный для рыхления, окучивания и прочие. В последнее время стал набирать популярность плуг Зыкова, чертежи, размеры которого можно встретить только на специализированных ресурсах.

Главной его отличительной особенностью от массово выпускаемых являются тщательно высчитанные углы отвального лемеха для интенсивного перемешивания земли. Если сравнить его с обычными моделями, то видно, что предплужник на модели Зыкова располагается впереди на большем расстоянии, поэтому угол подъема проходит по дуге.

Крепление плуга к мотоблоку производится вертикально. Есть регулировка вылета ножа. Закрепление производится болтовым соединением. Чертежи плуга для минитрактора своими руками отличаются от тех, что предназначены для мотоблока.

pochini.guru

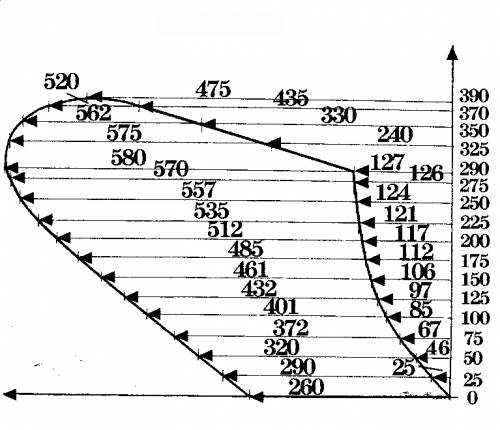

Лекало для изготовления плуга



Для просмотра других фото из категории «Плуг на мотоблок своими руками» кликайте по картинкам

Пожалуйста, оцените данный материал выделив соответствующее количество звездочек.

Рейтинг: 3.5/20


Чаще всего вместе с этим материалом по теме

«Инструкция как сделать плуг мотоблока по схеме (эскизу)»

(фото / чертежи / схемы) ещё смотрят:

Посмотреть все фотографии, чертежи, картинки и схемы из категории «Плуг на мотоблок своими руками» можно перейдя по ссылке. Ещё больше материалов с описаниями как сделать самому мотокультиватор и приспособления к нему Вы найдете в разделе «Навесное оборудование для мотоблока» или сделав выборку из всех материалов сайта motoblok.populjarno.com по следующим МЕТКАМ:
схемы, плуг, размеры, пошаговые инструкции.

Возможно то, что Вы ищете находится в одном из самых просматриваемых разделов нашего сайта:

Как сделать мотоблок с рулевым управлением

Чертежи для изготовления рамы

Самодельный адаптер: чертежи с описанием

Изготовление плуга

ЧЕРТЕЖИ И ФОТОГРАФИИ САМОДЕЛЬНЫХ МОТОБЛОКОВ и НАВЕСНОГО ОБОРУДОВАНИЯ
(ЖМЕМ НА КАРТИНКУ или название):

Комментарии к материалу «Размеры лемеха и отвала плуга: из какого металла изготовить плуг для мотоблока» находятся внизу страницы — здесь можно высказать свое мнение, спросить совета у посетителей нашего сайта, поделиться интересными материалами, рассказать о своем положительном или отрицательном опыте в ходе сборки мотоблоков и прицепного оборудования своими руками. Если у Вас есть вопросы или предложения по поводу данного материала — оставьте пожалуйста свой комментарий внизу…..
Тем, кто хочет поделиться своими фотографиями по ключевым словам «лекало плуга, шаблон, эскиз, схема, размеры плуга, изготовление своими руками» или по любым другим вопросам о дизельных, бензиновых, легких, средних или тяжелых самодельных мотоблоках, мотокультиваторах и навесных приспособлениях к ним — нужно зарегистрироваться и воспользоваться ссылкой «Добавить фото…» (видна после регистрации на странице всех Фотоальбомов мотоблоков и навесного оборудования).

Просмотров: 20873 | Размеры фото: 700px на 444px; 115.2 Kb

Дата добавления: | Последние изменения:
Автор: Агафон


motoblok.populjarno.com

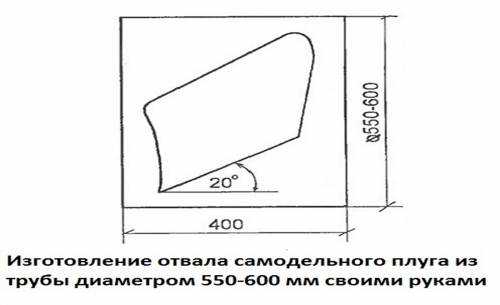

Изготовление отвала самодельного плуга из трубы



Для просмотра других фото из категории «Чертежи и лекала самодельных плугов» кликайте по картинкам

Открыть фотографию Изготовление самодельного плуга в увеличенном виде. Если это чертеж или схема устройства Вы можете скачать их себе на компьютер, открыв в большом размере и воспользовавшись функцией «Сохранить картинку как…» (правая клавиша мышки).
Пожалуйста, оцените данный материал выделив соответствующее количество звездочек.

Рейтинг: 2.3/3


Чаще всего вместе с этим материалом по теме

«Как сделать отвал из трубы своими руками»

(фото / чертежи / схемы) ещё смотрят:

Посмотреть все фотографии, чертежи, картинки и схемы из категории «Чертежи и лекала самодельных плугов» можно перейдя по ссылке. Ещё больше материалов с описаниями как сделать самому мотокультиватор и приспособления к нему Вы найдете в разделе «Схемы и чертежи навесного оборудования» или сделав выборку из всех материалов сайта motoblok.populjarno.com по следующим МЕТКАМ:
как сделать, чертежи, Оборудование, инструкции, плуг.

Возможно то, что Вы ищете находится в одном из самых просматриваемых разделов нашего сайта:

Как сделать мотоблок с рулевым управлением

Чертежи для изготовления рамы

Самодельный адаптер: чертежи с описанием

Изготовление плуга

ЧЕРТЕЖИ И ФОТОГРАФИИ САМОДЕЛЬНЫХ МОТОБЛОКОВ и НАВЕСНОГО ОБОРУДОВАНИЯ
(ЖМЕМ НА КАРТИНКУ или название):

Комментарии к материалу «Чертеж отвала плуга с описанием как сделать» находятся внизу страницы — здесь можно высказать свое мнение, спросить совета у посетителей нашего сайта, поделиться интересными материалами, рассказать о своем положительном или отрицательном опыте в ходе сборки мотоблоков и прицепного оборудования своими руками. Если у Вас есть вопросы или предложения по поводу данного материала — оставьте пожалуйста свой комментарий внизу…..
Тем, кто хочет поделиться своими фотографиями по ключевым словам «отвал плуга, самодельный, чертеж, из трубы, как сделать, своими руками» или по любым другим вопросам о дизельных, бензиновых, легких, средних или тяжелых самодельных мотоблоках, мотокультиваторах и навесных приспособлениях к ним — нужно зарегистрироваться и воспользоваться ссылкой «Добавить фото…» (видна после регистрации на странице всех Фотоальбомов мотоблоков и навесного оборудования).

Просмотров: 6105 | Размеры фото: 1600px на 977px; 94.9 Kb

Дата добавления: | Последние изменения:
Автор: Агафон


motoblok.populjarno.com

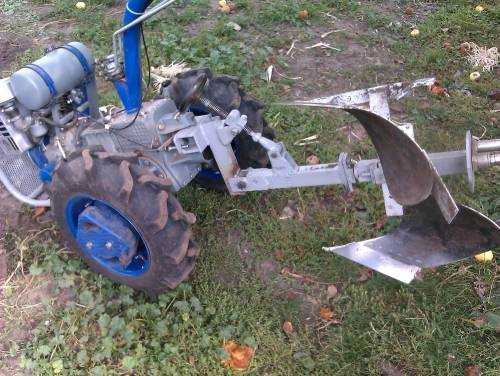

Плуг с отвалом для мотоблока



Для просмотра других фото из категории «Чертежи и лекала самодельных плугов» кликайте по картинкам

Пожалуйста, оцените данный материал выделив соответствующее количество звездочек.

Рейтинг: 3.7/6


Чаще всего вместе с этим материалом по теме

«Как сделать плуг в домашних условиях»

(фото / чертежи / схемы) ещё смотрят:

Посмотреть все фотографии, чертежи, картинки и схемы из категории «Чертежи и лекала самодельных плугов» можно перейдя по ссылке. Ещё больше материалов с описаниями как сделать самому мотокультиватор и приспособления к нему Вы найдете в разделе «Схемы и чертежи навесного оборудования» или сделав выборку из всех материалов сайта motoblok.populjarno.com по следующим МЕТКАМ:
плуг, размеры, чертежи, устройство.

Возможно то, что Вы ищете находится в одном из самых просматриваемых разделов нашего сайта:

Как сделать мотоблок с рулевым управлением

Чертежи для изготовления рамы

Самодельный адаптер: чертежи с описанием

Изготовление плуга

ЧЕРТЕЖИ И ФОТОГРАФИИ САМОДЕЛЬНЫХ МОТОБЛОКОВ и НАВЕСНОГО ОБОРУДОВАНИЯ
(ЖМЕМ НА КАРТИНКУ или название):

Комментарии к материалу «Отвал плуга: изготовление плуга простой конструкции» находятся внизу страницы — здесь можно высказать свое мнение, спросить совета у посетителей нашего сайта, поделиться интересными материалами, рассказать о своем положительном или отрицательном опыте в ходе сборки мотоблоков и прицепного оборудования своими руками. Если у Вас есть вопросы или предложения по поводу данного материала — оставьте пожалуйста свой комментарий внизу…..
Тем, кто хочет поделиться своими фотографиями по ключевым словам «чертеж плуга, размеры, отвал плуга, как сделать, скачать чертеж плуга» или по любым другим вопросам о дизельных, бензиновых, легких, средних или тяжелых самодельных мотоблоках, мотокультиваторах и навесных приспособлениях к ним — нужно зарегистрироваться и воспользоваться ссылкой «Добавить фото…» (видна после регистрации на странице всех Фотоальбомов мотоблоков и навесного оборудования).

Просмотров: 7215 | Размеры фото: 570px на 509px; 109.1 Kb

Дата добавления: | Последние изменения:
Автор: Агафон


motoblok.populjarno.com

Оборотный плуг для мотоблока своими руками



Для просмотра других фото из категории «Плуг на мотоблок своими руками» кликайте по картинкам

Открыть фотографию Изготовление оборотного плуга в увеличенном виде. Если это чертеж или схема устройства Вы можете скачать их себе на компьютер, открыв в большом размере и воспользовавшись функцией «Сохранить картинку как…» (правая клавиша мышки).
Пожалуйста, оцените данный материал выделив соответствующее количество звездочек.

Рейтинг: 2.1/9


Чаще всего вместе с этим материалом по теме

«Устройство конструкции: шарнирное крепление»

(фото / чертежи / схемы) ещё смотрят:

Посмотреть все фотографии, чертежи, картинки и схемы из категории «Плуг на мотоблок своими руками» можно перейдя по ссылке. Ещё больше материалов с описаниями как сделать самому мотокультиватор и приспособления к нему Вы найдете в разделе «Навесное оборудование для мотоблока» или сделав выборку из всех материалов сайта motoblok.populjarno.com по следующим МЕТКАМ:
как сделать, принцип работы, плуг.

Возможно то, что Вы ищете находится в одном из самых просматриваемых разделов нашего сайта:

Как сделать мотоблок с рулевым управлением

Чертежи для изготовления рамы

Самодельный адаптер: чертежи с описанием

Изготовление плуга

ЧЕРТЕЖИ И ФОТОГРАФИИ САМОДЕЛЬНЫХ МОТОБЛОКОВ и НАВЕСНОГО ОБОРУДОВАНИЯ
(ЖМЕМ НА КАРТИНКУ или название):

Комментарии к материалу «Устройство и принцип работы самодельного оборотного плуга при вспашке на мотоблоке» находятся внизу страницы — здесь можно высказать свое мнение, спросить совета у посетителей нашего сайта, поделиться интересными материалами, рассказать о своем положительном или отрицательном опыте в ходе сборки мотоблоков и прицепного оборудования своими руками. Если у Вас есть вопросы или предложения по поводу данного материала — оставьте пожалуйста свой комментарий внизу…..
Тем, кто хочет поделиться своими фотографиями по ключевым словам «оборотный плуг, для мотоблока, устройство, шарнирное крепление, изготовление, принцип работы, описание» или по любым другим вопросам о дизельных, бензиновых, легких, средних или тяжелых самодельных мотоблоках, мотокультиваторах и навесных приспособлениях к ним — нужно зарегистрироваться и воспользоваться ссылкой «Добавить фото…» (видна после регистрации на странице всех Фотоальбомов мотоблоков и навесного оборудования).

Просмотров: 7804 | Размеры фото: 1000px на 753px; 342.7 Kb

Дата добавления: | Последние изменения:
Автор: Агафон


motoblok.populjarno.com

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
