Отмостка с гидроизоляцией - устройство, виды и выбор материалов

Через год после возведения фундамента дома, обязательно необходимо подготовить отмостку, которая будет отводить дождевые и талые воды от фундаментальной основы. При изготовлении такой конструкции используют самые разные материалы и технологии, но учитывать необходимо и то, что самому основанию также требуется защита от влаги. Отмостка с гидроизоляцией обеспечит сухость в подвале и сохранит фундамент на протяжении долгого срока.

Чтобы правильно изготовить гидроизоляционный слой, в первую очередь стоит определиться с материалом для него.

Материалы для отмостки

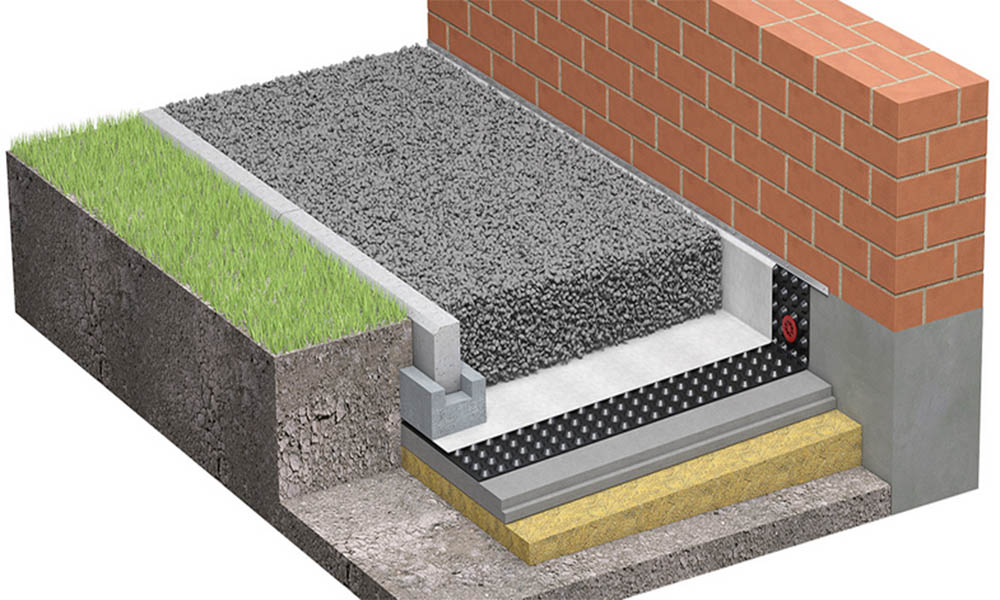

Гидроизоляция отмостки состоит из подстилающего слоя высотой в 20 см и покрытия из насыпного материала, который противостоит проникновению воды внутрь  конструкции. Иногда между этими слоями дополнительно укладывается утепляющий материал.

Важно! Если вы используете сырье с пористой структурой, то каждый пласт необходимо обрабатывать водоотталкивающими препаратами.

Сегодня для гидроизоляции отмостки используются следующие материалы:

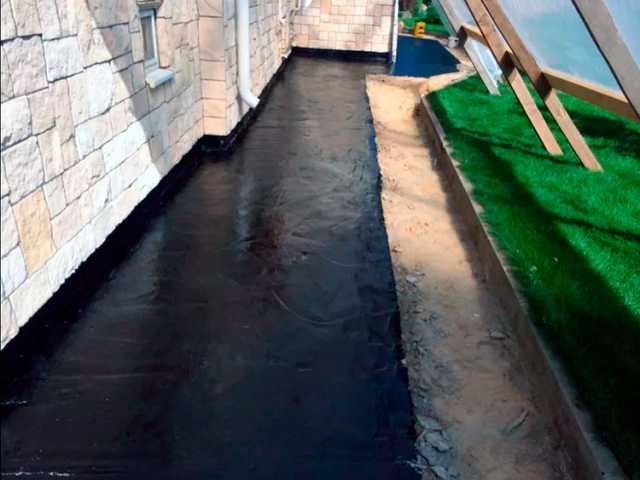

  1. Горячий гудрон или битумные мастики. Эти составы используют при обмазке фундамента.

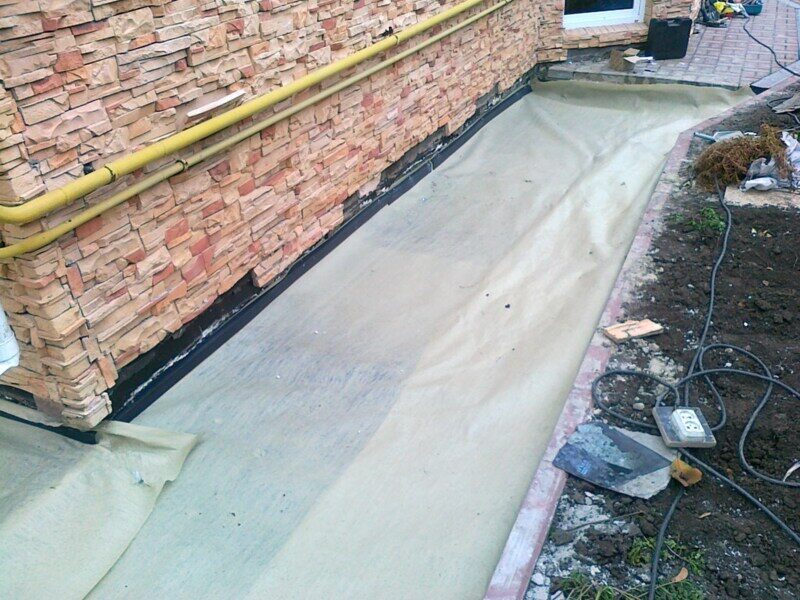

  2. Рубероид, гидростеклоизол, геотекстиль.

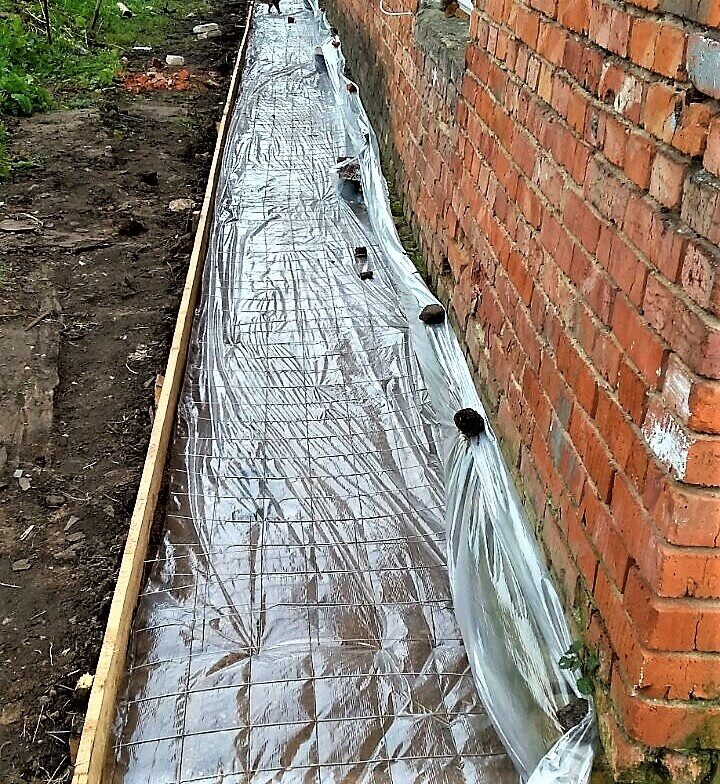

  3. ПВХ-пленки.

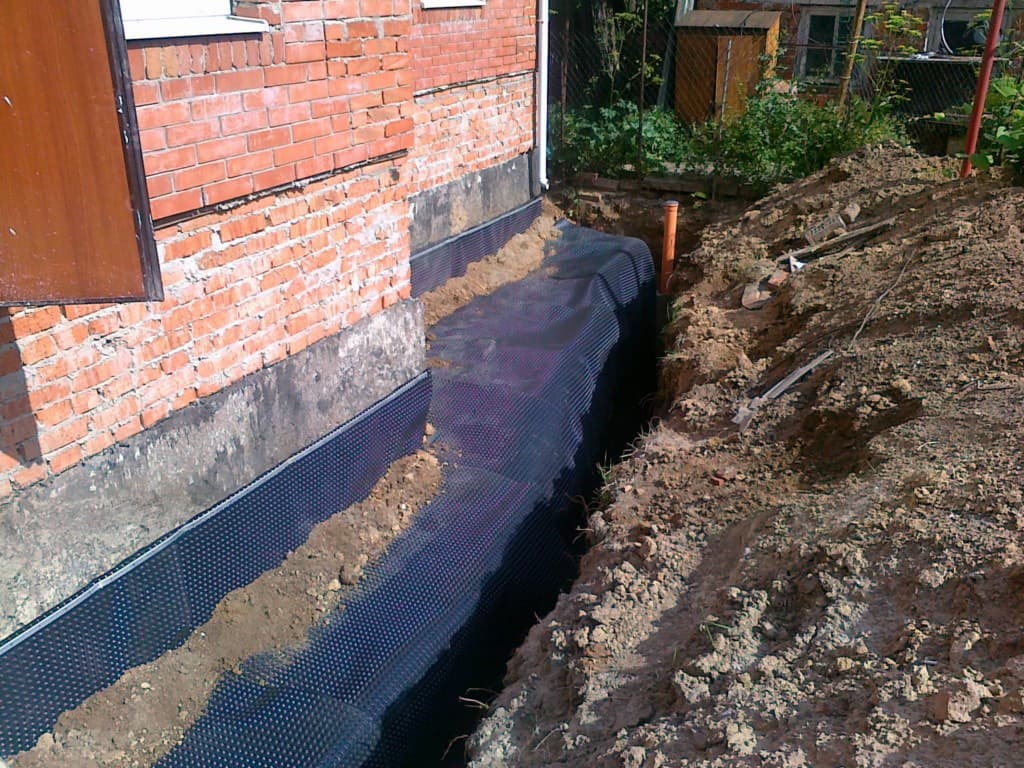

  4. ПВП-мембраны (профилированные).
  5. Геотекстиль, рубемаст.

Если вы планируете изготовить твердую плиту, то лучше всего использовать гидроцемент или асфальтобетон. Также существуют специализированные составы, обладающие гидроизоляционными свойствами, например, «Xypex», «Masterseal» и прочие полимерные препараты. Они проникают в бетон и надежно защищают его от пагубного воздействия влаги.

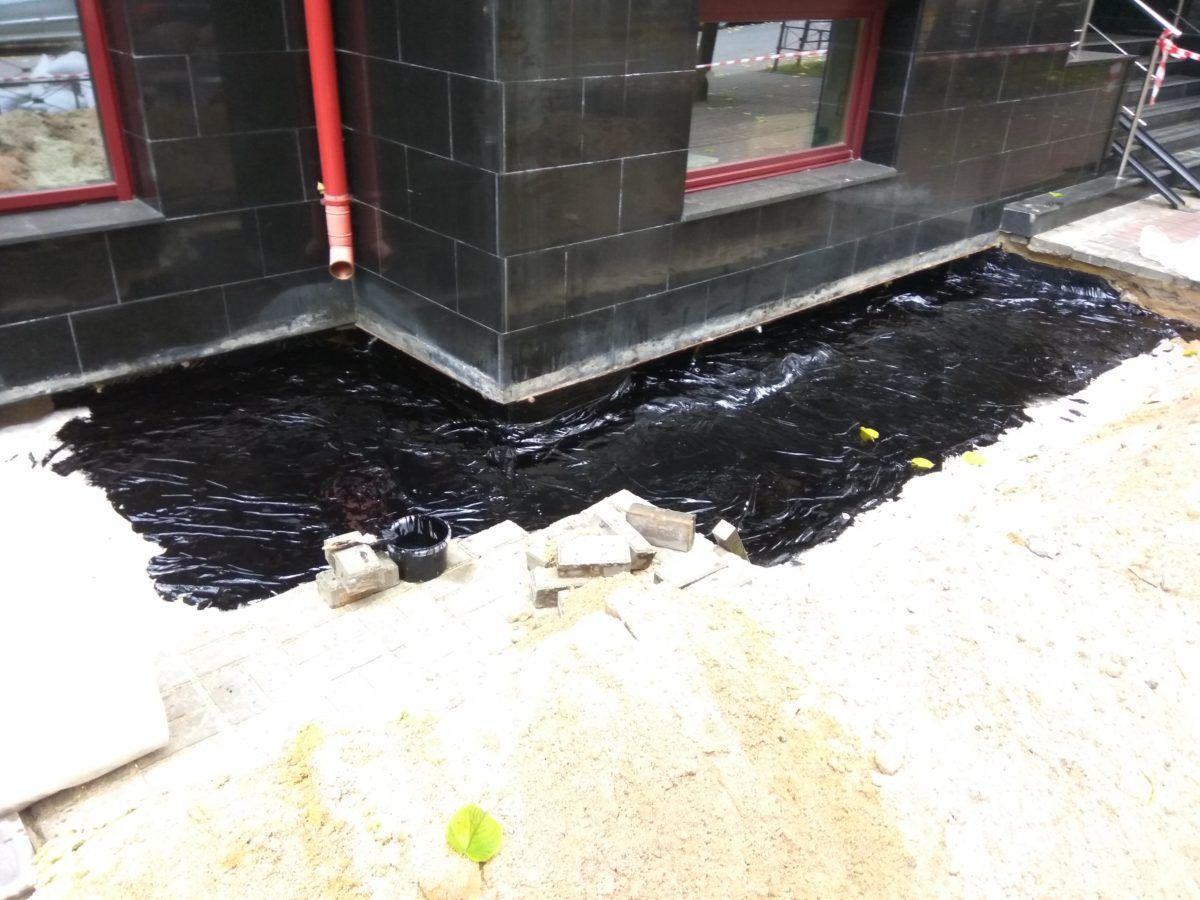

Для гидроизоляции отмостки мягкого типа используют рулонные материалы, однако рубероид и полиэтилен не могут полностью защитить фундамент от влаги. Поэтому лучше отдать предпочтение поливинилхлоридным пленкам.

Помимо этого рулонные материалы обладают следующими недостатками:

  • Поверхность цокольного этажа необходимо выровнять, очистить и тщательно просушить.
  • Материалы этого типа обладают очень низкой прочностью и недолговечностью.
  • Процесс укладки таких материалов требует много сил и времени.
  • Гидроизоляционный слой необходимо защищать от механических повреждений.

Полезно! Если вы используете рулонные материалы, то рекомендуется произвести дополнительную  вертикальную гидроизоляцию. Для этого материал необходимо завернуть на стену дома, высотой на 150-200 мм.

Как произвести гидроизоляцию отмостки

В зависимости от наличия подвала, выполняется одноуровневая и двухуровневая отмостка:

  • Если в доме не предусмотрен подвал, то гидроизоляционный пласт укладывается на цокольном уровне, то есть выше земли на 200 мм. Так как основание в обязательном порядке изготавливается под уклоном 2-5 градусов, то защитный слой укладывается по специальным выступам. Благодаря этому, каждый последующий пласт будет выступать на определенную дистанцию.
  • Если в строении есть подвал, то необходимо выполнить двухуровневую гидроизоляцию. Первый пласт размещается на уровне пола подвального помещения, а второй – на уровне цоколя, выше отмостки.

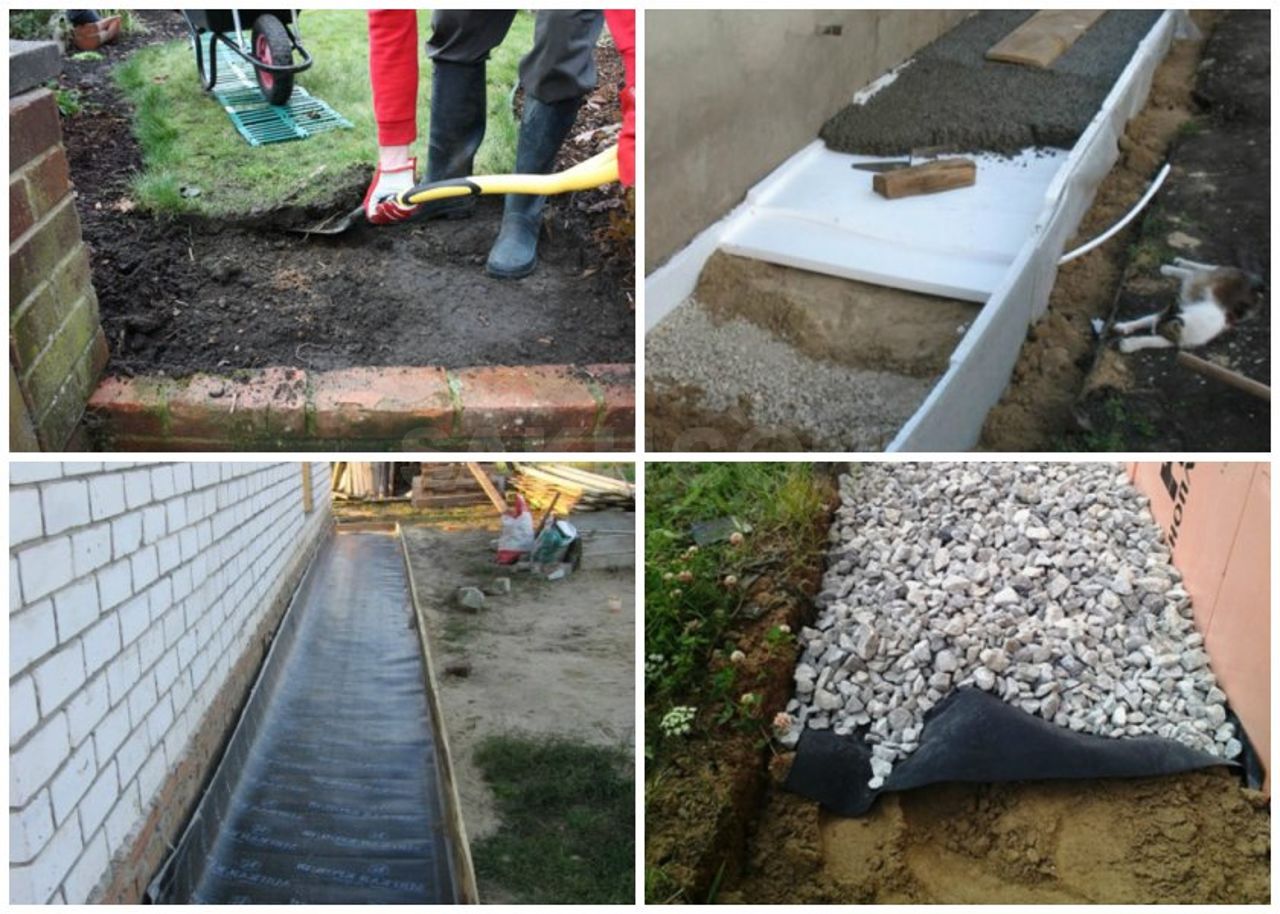

Чтобы изготовить основу, выполните следующие шаги:

  1. Снимите верхний слой земли, предварительно рассчитав ширину отмостки (обычно она составляет от 60 до 120 см).
  2. Уложите на дно траншеи слой глины высотой 10 см.

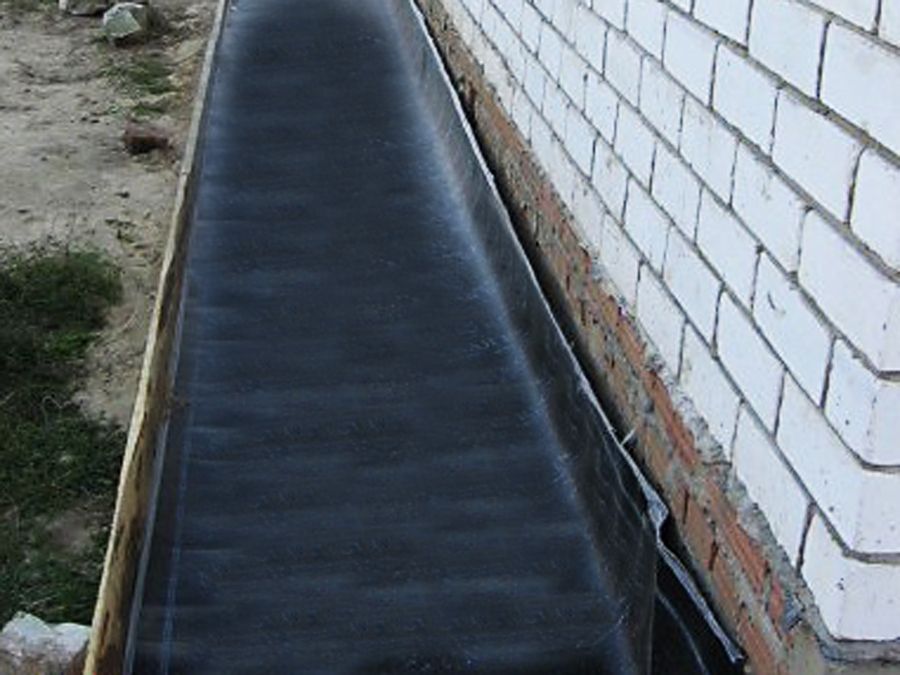

  3. Уложите гидроизоляционный материал, загнув его край на стену дома.
  4. Насыпьте песок высотой 10 см и утрамбуйте его.

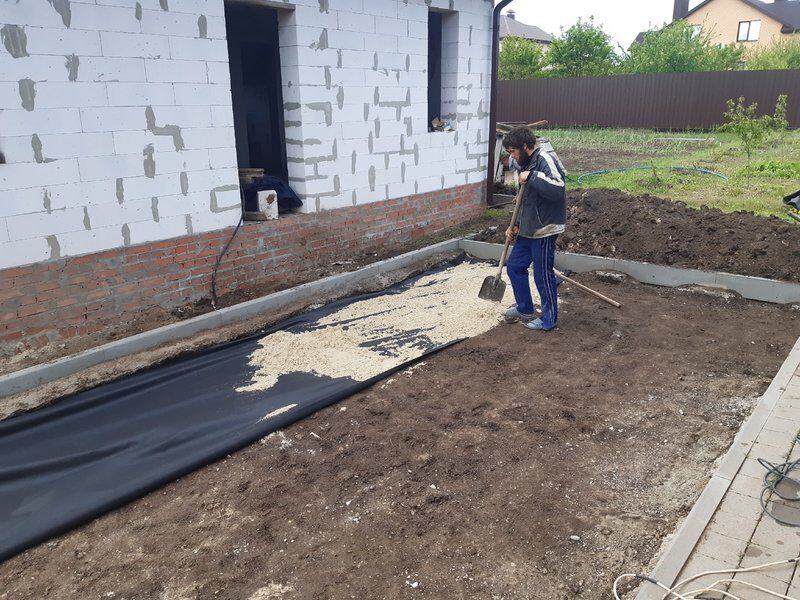

  5. Уложите геотекстиль и присыпьте его тонким слоем песка (порядка 5 см).
  6. Насыпьте щебень, гальку или гравий толщиной 15 см.
  7. Уложите еще один слой геотекстиля и снова присыпьте его песком (если отмостка будет мягкой, то этот этап можно пропустить).
  8. Залейте основание цементом и уложите на него брусчатку. Если вы готовите мягкое основание, то можно сразу выложить тротуарную плитку, простукивая ее резиновым молотком.

Также можно выполнить горизонтальную гидроизоляцию с помощью:

  • Цементной стяжки из ПЦ и уплотнителей толщиной 20-25 мм.
  • Рубероида или толя, который укладывается двумя слоями и приклеивается мастикой.
  • Асфальтовой стяжки толщиной 25-30 мм, которая кладется по уровню основания здания.

При работе стоит обратить внимание на некоторые особенности гидроизоляции.

Особенности гидроизоляции отмостки

Выполняя гидроизоляцию отмостки, необходимо учесть следующие рекомендации:

  1. При изготовлении защитной «ленты» вокруг здания лучше всего использовать растворы, включающие в себя гидроизолирующие вещества.
  2. Рулонные материалы можно использовать, только если перепады высоты основания не превышают 2 мм.
  3. Если в вашем регионе часто идут сильные дожди, то после возведения основания, прокопайте по его периметру желоб, который будет отводить воду.
  4. Использовать в качестве наполнителя для основания лом не рекомендуется, так как этот материал будет сужаться и расширяться при перепадах температурного режима.
  5. Глубина отмостки может отличаться в зависимости от уровня грунтовых вод, количества осадков и климатически условий, наличия систем канализации.

Также существует окрасочная гидроизоляция отмостки, которая выполняется методом нанесения битумной мастики.

Окрасочная гидроизоляция

Защита от влаги основания отмостки с окрасочной гидроизоляцией отличается дешевизной и простотой монтажа. Перед обработкой поверхности цоколя, ее необходимо загрунтовать битумной мастикой. После этого на грунтовочный слой с помощью щетки наносится битумно-полимерный, цементно-полимерный, битумный или полимерный окрасочный состав.

Полезно! Если состав наносится на бутовые стены, их необходимо предварительно разровнять.

Битумная мастика наносится 2-3 тонкими слоями толщиной не более 2 мм. После обработки поверхность проверяется на наличие трещин, вздутий и прочих дефектов. Если таковые обнаруживаются, то поверхность зачищают и повторно покрывают ее гидроизолирующим составом.

Стоит учитывать, что при работе с горячими материалами, необходимо придерживаться следующих мер предосторожности:

  1. Котел для варки битума нужно установить под небольшим углом, чтобы расплавленная жидкость не попала в огонь. Также рядом нужно подготовить песок и огнетушитель.
  2. При использовании нескольких марок битума – сначала расплавляется более низкая марка, а затем высокая. Если в горячий бетон добавить битум низкой марки, то это приведет к быстрому пенообразованию, из-за чего состав может вылиться.
  3. Количество битума в котле не должно превышать 2/3 объема емкости.
  4. Чтобы избежать горячих брызг, медленно опускайте куски битума по борту котла.
  5. Работать с расплавленной мастикой можно только в защитной одежде.

В заключении

При строительстве отмостки можно не укладывать гидроизоляционный пласт, однако это приведет к тому, что основа прослужит недолго и со временем она разрушится под воздействием воды. Лучше всего использовать рулонные материалы или битумную мастику, благодаря которым «лента» вокруг дома прослужит в два раза дольше.

Страница не найдена - 1pofasady.ru

Утепление

Содержание1 Специфика крепления к разным типам стен1.

1 Бетонные1.2 Кирпичные1.3 Блочные1.4 Деревянные2 Способы крепления2.1 С

Покраска

Содержание1 Что собой представляет бетоноконтакт от Кнауф1.1 Применение1.2 Способы нанесения1.3 Нормы расхода по разным

Утепление

Содержание1 Основные свойства минеральной ваты1.

1 Достоинства1.2 Недостатки2 Виды минваты2.1 Лучшие производители3 Когда необходимо утепление?4

Цоколь

Содержание1 Виды и применение цокольных панелей2 Преимущества обшивки панелями для цоколя3 Выбор цокольных панелей4

Утепление

Содержание1 Что собой представляют материалы1. 1 Что такое пеноплекс1.2 Что такое полиспен2 Сравнительный анализ2.1 Производство2.2

Вентфасад

Содержание1 Что представляет собой конструкция вентфасада?1.1 Основные свойства вентфасадов2 Преимущества и недостатки конструкции2.1 Недостатки:3

Покраска

Содержание1 Преимущества ВЭАК 11802 Сертификация, расшифровка и ГОСТ3 Технические характеристики краски3. 1 Состав краски3.2 Производители4

Материалы

Содержание1 Что такое ДПК и как его изготавливают2 Фасадные панели из древесно-полимерного композита2.1 Достоинства

Покраска

Содержание1 Что представляет собой масляная краска по дереву1.1 Состав1. 2 Время высыхания1.3 Расход1.4 Назначение2 Технические

Отмостка

Содержание1 Что такое мягкая отмостка2 Достоинства и недостатки мягкой отмостки3 Технология создания мягкой дорожки3.1

Страница не найдена - 1pofasady.ru

Штукатурка

Содержание1 Что представляет собой сетка под шпаклевку1. 1 Предназначение армирующей сетки1.2 Виды сеток2 Как правильно

Утепление

Содержание1 Почему пеноплекс нужно клеить2 Разновидности клеящих составов2.1 Битумная мастика2.2 Минеральные2.3 Полиуретановые2.4 Жидкие гвозди3

Покраска

Содержание1 Что представляет собой фасадная краска Текс1. 1 Технические характеристики и состав1.2 Плюсы и минусы2

Цоколь

Содержание1 Облицовка цоколя камнем2 Натуральный камень для отделки цоколя2.1 Преимущества камня в отделке цоколя2.2

Материалы

Содержание1 Технология производства красного кирпича2 Виды керамического красного кирпича2. 1 Область применения красного облицовочного кирпича3

Цоколь

Содержание1 Выбор лучшего кирпича для строительства цоколя1.1 Воздействие окружающей среды на материал1.2 Красный кирпич1.3

Покраска

Содержание1 Что собой представляет акриловая фасадная краска1. 1 Состав и свойства1.2 Плюсы и минусы2 Сферы

Цоколь

Содержание1 Понятие цоколь в строительстве1.1 Предназначение цоколя1.2 Виды цоколя2 Материалы для цоколя2.1 Натуральный камень2.2

Материалы

Содержание1 Зачем мыть фасады2 Типы загрязнений3 Способы очистки фасадов4 Средства для очищения для фасада4. 1

Цоколь

Содержание1 Что такое цокольный сайдинг и его характеристики1.1 Виды цокольного сайдинга1.2 Размеры1.3 Цвета1.4 Производители2

Страница не найдена - 1pofasady.ru

Материалы

Содержание1 Фасадные панели от фирмы Технониколь1.1 Достоинства и недостатки2 Виды декоративных панелей3 Монтаж на

Отмостка

Содержание1 Что представляет собой отмостка и для чего она нужна2 Главные критерии отмостки (толщина,

Покраска

Содержание1 Преимущества алкидных красок по дереву1. 1 Маркировка2 Производители алкидных красок2.1 Tekc Профи А2.2 Tikkurila

Штукатурка

Содержание1 Что собой представляет мраморная штукатурка1.1 Состав мраморной штукатурки1.2 Достоинства и недостатки финишной отделки

Покраска

Содержание1 Экономим на грунтовке2 Как сделать грунтовку своими руками2. 1 Достоинства и недостатки самодельного грунта3

Покраска

Содержание1 Время высыхания грунтовок1.1 Грунт глубокого проникновения1.2 Антисептические грунтовки1.3 Грунтовка под покраску1.4 Грунтовка под

Отмостка

Содержание1 Что такое отмостка и для чего она нужна2 Какие бывают отмостки2. 1 Глина2.2 Бетон2.3

Материалы

Содержание1 Что такое блок хаус2 Разновидности блок-хауса и его имитации2.1 Деревянный оригинал описание2.2 Виниловый2.3

Цоколь

Содержание1 Отлив для цоколя: что это такое1.1 Почему нужно устанавливать отливы: их назначение2 Какие

Цоколь

Содержание1 Что такое пилястры2 Как выглядит пилястра2. 1 Составные части3 История создания пилястр4 Разновидности пилястр

Гидроизоляция отмостки: устройство

После возведения «коробки» дома и обустройства кровельного настила, как правило, следует гидроизоляции нижней части здания из отмостки. Этот этап можно осуществлять как до фасадной отделки, так и после её окончания. Единственным обязательным условием является то, что примыкающая к цоколю часть грунта не должна длительное время оставаться открытой.

Для чего нужна гидроизоляция бетонной отмосткой вокруг дома

Непрофессиональные строители зачастую считают укладку по периметру здания полосы из бетона необязательной и относятся к ней как к удобной дорожке для передвижения вдоль стен. Однако круг задач, решаемых отмосткой, значительно шире.

  1. Защита от намокания.

    Гидроизоляция из отмостки вокруг дома выполняется для защиты фундамента, а также подстилающих и примыкающих к нему грунтов. Это один из основных факторов, оказывающих непосредственное влияние на сохранность всего объекта. Стекающая по стенам вода просачивается в грунт, размягчая его и снижая общую несущую способность, в результате чего происходят неравномерные просадки или боковые смещения фундамента. Кроме того, вымываемые из породы вещества могут образовывать агрессивные растворы (зависит от местных особенностей), которые способствуют ускоренной деградации бетона и арматуры.

  2. Теплозащита конструкций.

    Утепление и гидроизоляция фундамента цоколя и отмостки — это комплексный процесс, предотвращающий морозное пучение прилегающей породы. Известно, что насыщенный влагой грунт, замерзая, создает огромные усилия:

    • направленные по нормали к подошве несущего основания, способные выталкивать, даже самые тяжелые строительные конструкции на поверхность;

    • касательные, оказывающие воздействие на вертикальную поверхность подземной части сооружения. Они могут выталкивать фундамент как полностью, так и разрывая его, частями.

В реальности подобные перемещения происходят неравномерно, приводят к развитию трещин в стенах и перекрытиях дома, перекосу оконных, дверных проемов, других строительных элементов. Значительная интенсивность просадок на обводненных пучинистых грунтах может привести в том числе к разрушению строения.

Существует несколько способов как сделать для дома гидроизоляцию из отмостки, так и провести утепление его частей, непосредственно соприкасающихся с породой.

Типы утепления и гидроизоляции фундамента, цоколя и отмостки

Сегодня даже вокруг небольших частных домов редко обустраиваются простые отсыпки из гравия, щебня или шлака на глиняной основе. Согласно действующим нормативам такая конструкция дополняется подкладочным непромокаемым материалом (рубероидом, пленкой). Это максимально экономичный способ, но при значительном количестве осадков его эффективность зачастую не достаточна.

Именно гидроизоляцией из бетонной отмостки возможно достичь оптимальное предохранение цокольно-фундаментного участка сооружения от воздействия атмосферных явлений. Такая поверхность может быть монолитного либо плитного исполнения, с декоративной отделкой или без неё.

Простой способ

Наиболее экономичным решением будет укладка ленты из бетонного раствора вплотную к зданию.

  1. Перед формовкой полосы шириной 0,9-1,2 м следует снять поверхностный почвенно-растительный слой на глубину не менее 10 см. Грунт замещают песчано-щебеночной подсыпкой или слоем щебня, который тщательно трамбуют.
  2. Внешний край подготовки обрамляют, выставляя невысокие доски, рейки на ребро или брусья. Достаточно 5-7 см их высоты над поверхностью земли. Опалубку правильно выполненной отмостки для гидроизоляции необходимо корректировать по горизонтальному уровню, а соосность её прямых участков — по натянутому шпагату.
  3. В ХХ веке получившуюся форму разделяли тонкими деревянными рейками, установленными поперек с шагом 1-2 м для компенсации деформационных напряжений. Теперь для подобных целей применяют различные упругие или вспененные синтетические материалы, например, полоски экструдированного пенополистирола.
  4. Опалубку заполняют бетонным раствором. СП 82.13330.2016 «Благоустройство территории», разъясняя, как устраивать гидроизоляцию с отмосткой, рекомендует применение бетона классом не ниже В 25, который следует формовать с уклонами от здания для сброса осадков 1-10%.

Как сделать отмостку из бетона с усиленной гидроизоляцией и утеплением

При стечении ряда неблагоприятных факторов отмостка, выполненная по упрощенной технологии, может не справляться с возлагаемыми на неё задачами. К таким факторам относятся:

  • значительное среднегодовое количество осадков, особенно в сочетании с ветреной погодой;

  • залегание пучинистых грунтов под подошвой фундамента и по его боковому периметру;

  • установка мелкозаглубленных фундаментных оснований.

Кроме того, негативное влияние могут оказывать некоторые архитектурные особенности самого строения. Например, наличие подвала или недостаточный свес крыши с подветренной стороны также предполагают обустройство отмостки с максимальным гидрозащитным и теплоизоляционным эффектом.

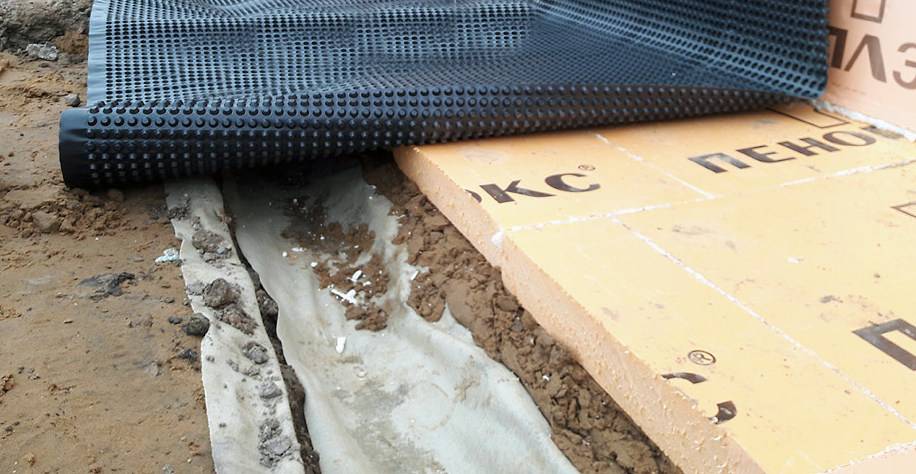

В качестве утеплителя под отмостку для гидроизоляции фундамента чаще всего подкладывают экструдированный пенополистирол (ЭПС) или керамзит. Эти материалы можно комбинировать: например, оклеить листами ЭПС подземную и цокольную части фундамента, а под горизонтальную бетонную плиту настелить керамзитовую подушку слоем 10-15 см. В итоге защитный тепло-гидрозащитный «пирог» будет выглядеть так:

  1. щебёночная подготовка;
  2. слой керамзита;
  3. гидроизоляция между фундаментом и отмосткойприклеенная к цоколю полоса рулонного гидроизола. Её заворачивают под стяжку, желательно на всю её ширину;
  4. армированная стяжка с уклоном из дорожного бетона, сборных плит или асфальтобетонных смесей. Перед укладкой плит следует дополнительно обустроить тонкий слой песка или цементно-песчаной смеси.

Место примыкания бетонной полосы к цоколю должно иметь шов деформационной развязки (1-2 см). Он необходим, чтобы герметичность сопряжения строительных элементов не нарушалась в результате температурных изменений, а также просадки грунта под отмосткой. Герметизацию компенсационного стыка осуществляют, используя битумно-песчаные смеси, жгуты из вспененных материалов. Высокую эффективность гидроизоляции примыкания отмостки к цоколю демонстрирует применение бентонитового шнура «Ультраплат» на этапе формовки бетонной смеси. Разбухая, он надежно герметизирует место сопряжения.

Отдавая предпочтение конструкции монолитного исполнения, следует дополнительно усиливать гидрофобные свойства стяжки путем введения в растворы профильных составов, таких как «Кальматро-Д». Также защитить поверхность от разрушения поможет обработка обмазочными проникающими составами «Кальматрон», которые затем можно накрыть декоративным плиточным покрытием.

Рекомендуемые материалы:

Как утеплить отмостку вокруг дома. Гидроизоляция. Ремонт








Вот только некоторые из ее преимуществ:

  • ограждает фундамент здания от растаявшего снега и проливных вод, которые могут его разрушить;

  • предупреждает сооружение от проседания;

  • служит тротуаром вдоль дома.

Обычно отмостка содержит в себе верхнее покрытие и подстилочный слой. Но если дом возведен на пучинистой почве или в регионах с достаточно суровой зимой, то в подобных случаях просто требуется утепление, гидроизоляция отмостки. Ремонт фундамента будет требоваться гораздо реже, а риск аварийного разрушения здания будет минимален.

Утепление отмостки вокруг дома

Утепление цоколя и отмостки фундамента

Бытует мнение, что теплоизоляция отмостки фундамента и цоколя постройки — это неоправданная трата денег и времени. Но это далеко не так, поскольку кроме предотвращения деформации фундамента из-за погодных условий, теплоизоляция имеет еще массу достоинств:

  1. Сохранение тепла и уменьшение трат на обогрев жилища.

  2. Экономия денежных средств при монтаже фундамента, поскольку дополнительное утепление позволяет закладывать его выше глубины промерзания почвы, что ощутимо сокращает расходы на материал.

  3. Предохранение цоколя и основания здания от дождей и талых вод.

  4. Исключение смещения отмостки относительно стен.

  5. Продление срока эксплуатации цокольной облицовки.

Как утеплить отмостку вокруг дома? Укладка утеплителя производится на подстилочный слой из тщательного уплотненного песка и щебенки. Для наибольшей прочности утепленной отмостки сверху накладывается армирующая сетка. Для того, чтобы улучшить теплоизоляцию дома, на цоколе одновременно с отмосткой закрепляются листы теплоизоляционного материала. Затем выполняется заливка получившейся конструкции.

Из всех теплоизолирующих материалов наиболее популярны пенопласт и пенополистирол.

Утепление отмостки пенополистиролом

Пенополистирол известен как очень прочный, долговечный и водоотталкивающий материал. Он имеет совсем незначительный вес, что позволяет укладывать его с легкостью и без особого труда. Причем одного слоя материала при толщине листа в 10 см будет вполне достаточно. Стоит лишь предусмотреть защиту стыковочных мест гидроизолирующей пленкой.



Утепление отмостки пенопластом

Пенопласт за счет своей вспененной структуры и наличия в составе большого количества воздуха отличается высокой звуко и теплоизоляцией. Из несомненных преимуществ стоит отметить также низкую водопоглощающую и гидроизолирующую способность материала, небольшую массу листов и удобство при монтаже. На нем практически не образуется плесень и не отражаются перепады температуры.

А чтобы утеплитель не деформировался под тяжестью верхнего покрытия отмостки, для данных работ рекомендуется выбирать материал с повышенной плотностью.

Гидроизоляция отмостки дома

Гидроизоляция отмостки отличным образом предохраняет стены и фундамент постройки от разрушающего воздействия подтаявшего снега и дождя. Она может быть как базовой, так и дополнительной.

Базовая гидроизоляция представляет собой обычную бетонную стяжку поверх подстилочного слоя и теплоизолирующего материала. В зависимости от погодных особенностей, объема осадков и близости грунтовых вод определяется необходимая толщина заливаемого раствора.

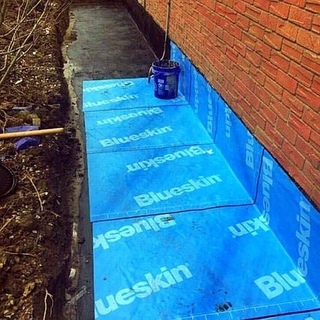

В качестве дополнительной гидроизоляции чаще всего укладывают гидроизол, полиэтиленовые пленки или рубероид. Материал укладывается на утеплитель отмостки и стены постройки, что помогает еще надежнее защитить здание.

Не менее распространена и проникающая гидроизоляция, состоящая из специального раствора, наносимого на бетон. Состав пропитывает поры покрытия, превращаясь в кристаллы, что сводит к нулю проникновение влаги в отмостку.

Ремонт отмостки вокруг дома

К сожалению, со временем отмостка может подвергаться разрушению. В таком случае ремонт необходимо начинать при первых признаках повреждения. Восстанавливать отмостку рекомендуется осенью либо весной во время наибольшего раскрытия трещин.

Работы нужно выполнять по следующему алгоритму:

  1. Обозначаются границы деформированной поверхности.

  2. Выбоины или трещины прорубаются до конца в виде клина, затем освобождаются от грязи и пыли.

  3. Стенки получившегося клина промазываются жидким битумом, заполняются бетоном чуть-чуть выше основной поверхности и тщательно утрамбовываются.

  4. Отремонтированное место покрывается полиэтиленом на период затвердевания раствора, чтобы предотвратить преждевременное засыхание поверхности.

При небольших трещинах в бетонной отмостке применяются различные мастики, герметики. Заполненные щели посыпаются песком.

Таким образом, грамотная установка отмостки с учетом всех тонкостей помогут возвести крепкое и теплое жилище. А ее регулярный и своевременный ремонт позволит простоять дому без капитального ремонта несколько десятилетий.

для чего нужна и как правильно сделать

Отмостка не только выполняет декоративную роль, но и защищает фундамент от разрушительного действия воды. В официальных строительных нормативах существует более 20 схем, учитывающих климатические условия, тип грунта и вид здания. Какой вариант выбрать для частного дома? Разбираемся в нюансах.

Отмостка здания представляет собой невысокий карниз цоколя, сделанный с небольшим уклоном. Для ее обустройства используются влагостойкие материалы, плохо пропускающие газообразные вещества. Конструкция выполняет следующие функции:

  • Защитную. В процессе эксплуатации дома между фундаментом и грунтом неизбежно образуется зазор – это происходит из-за неравномерной усадки грунта и тепловых деформаций материалов. Сквозь образовавшиеся щели талые и дождевые воды проникают к основанию дома и постепенно размывают его. Отмостка под уклоном защищает фундамент от пагубного воздействия атмосферных осадков.
  • Предохранительную. В прифундаментном грунте могут находиться корни растений и жить роющие животные. И те, и другие создают в почве ходы, открывая доступ для воды. Отмостка перекрывает приток кислорода и препятствует разрастанию корней. В то же время она стабилизирует газовый режим в почве, выпуская избыток образовавшегося пара.
  • Утепляющую. Морозное пучение грунта чревато неравномерным боковым давлением, которое может привести к перекосу. Простейшая отмостка действует по принципу снеговой шубы при посеве озимых, в сложных климатических условиях проводится дополнительное утепление системы.

Декоративная отмостка из бетонной плитки

Чтобы защита была эффективной, она должна обрамлять дом непрерывной лентой. Трещины и промежутки недопустимы – они повлекут за собой ослабление фундамента, сконцентрированного на небольшом участке. Подушка отмостки должна «играть» вместе с грунтом, поэтому ее нельзя заглублять более чем на 50% расчетной глубины промерзания.

Схема обустройства отмостки из глины

Отмостку обустраивают по нескольким технологиям: классическая предполагает укладку многослойного «пирога», монолитная – заливку бетоном, асфальтовая – добавление булыжника. Все типы хорошо справляются с поставленными задачами, но служат разное время. Выбор материала зависит от его долговечности, эстетической привлекательности, сложности монтажа и, конечно же, цены. Рассмотрим основные варианты.

Бетонная или каменная брусчатка ↑

Наиболее распространенный материал. Бетонная брусчатка отличается большим разнообразием форм, размеров и цветов; ее края могут быть ровными либо срезанными под небольшим углом. Для обустройства отмостки лучше всего подходят элементы толщиной 6 см, рекомендованная ширина составляет 6-20 см, длина – от 10 до 28 см. Закругленная форма значительно снижает вероятность скалывания краев. Для декоративной отделки используются краевые элементы и бордюры. Большое преимущество бетона – устойчивость к температурным перепадам.

Каменная брусчатка проигрывает искусственной в вариативности форм и цветовой гамме, но выигрывает в прочности. Чаще всего ее выпускают в форме параллелепипеда либо куба. «Бруски» из одной партии могут незначительно отличаться оттенками – это связано с природными особенностями материала. На укладку квадратного метра отмостки из брусчатки уходит 60-70 минут.

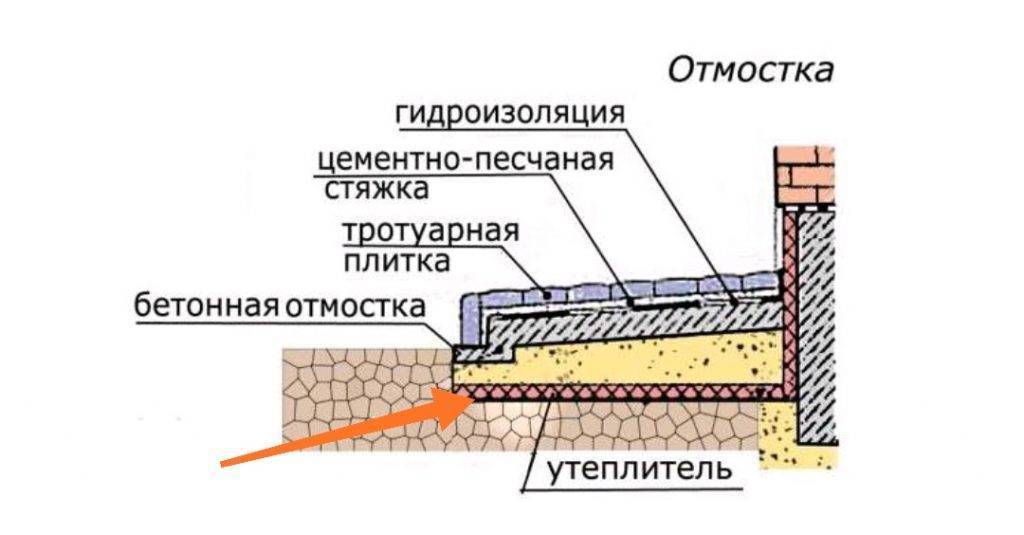

Универсальная схема обустройства отмостки

Бетонная смесь ↑

Самый недорогой и простой способ. Материал обеспечивает отличную водонепроницаемость конструкции, а внешнюю неприглядность можно скрыть под слоем гальки или других мелко фракционных камней. Рекомендованная толщина бетонной отмостки составляет 7-10 см, минимальная толщина подготовки – 10 см. Для строительных работ используется бетон классом не ниже В15.

К минусам относится необходимость четко соблюдать технологию (требуется обустройство компенсационных швов) и выставлять опалубку. На изготовление «квадрата» отмостки из бетона уйдет 25-30 минут. Если смесь замешивается на месте, к расчетному времени прибавится 10-15 минут.

Тротуарные плиты ↑

Главным преимуществом такого решения выступает простой монтаж и возможность быстрой замены поврежденных участков. На рынке представлены тротуарные плиты в виде прямоугольников и квадратов, их поверхность может быть гладкой, рифленой либо с насечками. Толщина варьируется в пределах 4-8 см, стандартный размер стороны квадрата составляет 35, 40 или 50 см. Классический размер прямоугольной плиты – 50*100 см.

Поскольку подрезку элементов довольно сложно выполнить, лучше делать отмостку шириной в 1-2 плиты. На укладку квадратного метра потребуется 30-40 минут. Длительность работ зависит от размера плит.

Отмостка из тротуарной плитки

Отмостка из щебня ↑

Оптимальный вариант при высоком уровне грунтовых вод – отмостка из щебня. В качестве дренажа можно также использовать керамзит, гальку или гравий. Лучше брать наполнитель разной фракции – он лучше утрамбуется, и по поверхности будет приятнее ходить. Технология требует обустройства качественных водостоков с крыши, в противном случае осадки будут размывать подсыпку. Рекомендованная толщина слоя составляет 10 см. На засыпку «квадрата» уйдет 20-25 минут.

Важно! Примерные сроки приведены в расчете на одного работника. Если укладку будет проводить бригада, время сократится.

Прочность конструкции зависит от правильной подготовки грунта. Утрамбовку периметра фундамента необходимо провести сразу после нулевого цикла строительства. Если на поверхности остался растительный слой, его лучше снять. Дерн будет поглощать и удерживать влагу, что негативно повлияет на состояние стен ниже уровня отмостки. Освободившееся место заполняют дренажем, его толщина зависит от качества песочной «подушки» и вида финишного покрытия. Например, планируется уложить брусчатку толщиной 6 см, было снято 20 см растительного слоя, а засыпка песком займет 5 см. На щебенчатый дренаж остается 9 см.

Размеры отмостки

При проведении работ необходимо учесть:

  • Уклон отмостки. Он должен быть направлен от стен здания и составлять как минимум 2%.
  • Зазор между отмосткой и стеной. Он защищает плиты фундамента от избыточного давления, возникающего при перепаде температур. Достаточно оставить компенсационный шов шириной 10-20 мм и наполнить его пенополистеролом либо песком. Сыпучие материалы можно заменить двумя слоями рубероида.
  • Высоту цоколя. Для гравийной и щебневой отмостки достаточно цоколя высотой 30 см. Если будут использованы твердые материалы, высоту придется увеличить до 50 см.

Водонепроницаемое покрытие вокруг дома должно выступать за пределы навеса кровли не менее чем на 20 см – так она сможет принять и перенаправить дождевые потоки, стекающие с крыши. Минимально допустимая ширина составляет 60 см, но лучше сделать небольшой запас.

Важно! На пучинистом грунте необходимо провести дополнительное утепление отмостки. Для этого под декоративный или бетонный слой укладывают листы экструдированного пенополистерола.

Бетонная отмостка свайного фундамента

Существует несколько десятков вариантов обустройства отмостки, но мы рассмотрим классический, проверенный временем вариант.

Порядок проведения работ:

  • Сделайте разметку будущей отмостки. Отмерьте необходимое расстояние по углам дома, вбейте колышки и натяните между ними веревку.
  • В обозначенных границах снимите верхний слой грунта (около 25 см), уберите дерн от места работы.
  • Установите и тщательно закрепите съемную опалубку по краю траншеи.
  • Дно выемки засыпьте слоем песка (около 10 см), полейте водой для усадки и утрамбуйте.
  • Следующий этап – насыпка щебня слоем 5-8 см. Здесь необходимо выполнить армирование отмостки – уложить и закрепить металлическую сетку.
  • Для профилактики появления трещин установите через каждые 1,5 метра небольшие деревянные планки. Их необходимо заранее обработать водоотталкивающей пропиткой и закрепить так, чтобы верхний край совпадал с уровнем отмостки. Они же послужат маяками для выравнивания поверхности на финишном этапе.
  • Залейте подготовленную опалубку бетоном, затем разгладьте поверхность правилом.
  • Завершающий этап – железнение отмостки. После того как смесь немного подсохнет, поверхность посыпают сухим цементом, слегка втирая его в бетон.

Большим недостатком такой технологии является то, что бетон растрескивается с течением времени. Если вы не хотите заниматься постоянным ремонтом либо вам нужна гидроизоляция для отмостки вокруг дома, используйте следующую схему:

  • Дно траншеи покройте слоем глины (10 см).
  • Поверх уложите рулонную гидроизоляцию, подняв ее край на 10-15 см и прижав его к фундаменту при помощи деревянной планки. Следите за тем, чтобы лист не был слишком натянут. В противном случае он порвется при перепадах температуры.
  • Следующий слой – песок (5 см).
  • Завершает работу засыпка щебнем или галькой.

Важно! Если вас не устраивает внешний вид мягкой отмостки, можно сделать слой щебня тоньше, а поверх него уложить облегченную тротуарную плитку.

При выборе отмостки следует учесть не только сиюминутные затраты, но и надежность используемой технологии. Не стоит экономить на материалах – ремонт или переделка размытого водой фундамента обойдется гораздо дороже.

Гидроизоляция тупиковых стен | ВОДОНЕПРОНИЦАЕМЫЙ! Журнал

На большинстве проектов нижняя гидроизоляция применяется после заливки стен фундамента. Однако в некоторых проектах это просто невозможно. Именно здесь на помощь приходит гидроизоляция для слепых.

При гидроизоляции отводов дренажные и гидроизоляционные мембраны устанавливаются перед заливкой бетонной конструкции. Бетон или другие стеновые материалы укладываются позже.

«Слепую часть очень сложно сделать водонепроницаемой», - говорит Дэйв Полк, президент Epro Services.«Вы наносите его на систему удержания почвы, а не на бетон или кирпичную кладку. Проблема в том, что вы должны выполнять детализацию против этой удерживающей системы - будь то отстающие балки, шпунтовые сваи или уплотненный естественный грунт - вместо самого бетона ».

Очевидно, что гидроизоляция слепых сторон значительно сложнее, чем обычный способ работы, но иногда это самый простой - или единственный - способ сделать это.

Blindside часто требуется на работах, где границы участков и / или близлежащие сооружения ограничивают выемку грунта и доступ.Типичные проекты включают фундаментные стены с нулевым участком, туннели и любую строительную площадку в зоне застройки с высокой плотностью застройки.

Иногда дизайнеры могут выбрать использование гидроизоляции для слепых стен, чтобы ограничить выемку грунта или достичь «экологичности». Джеймс А. Фалконер из W.R. Grace объясняет: «Гидроизоляция слепых зон может существенно уменьшить площадь участка, который необходимо нарушить или вырыть для строительства и гидроизоляции подземного фундамента», - говорит он. «Это может свести к минимуму или исключить чрезмерные выемки грунта и уменьшить занимаемую площадь здания.Включение гидроизоляции слепых сторон в дизайн проекта может помочь достичь требований LEED или кредитов для устойчивого развития сайтов и других категорий ».

Тоннели - классический пример того, почему необходима гидроизоляция слепых стен. При выполнении этой работы подрядчики использовали торкретбетон для стабилизации стен туннеля метро, ​​затем установили дренажные листы и бентонит Cetco Voltex для гидроизоляции. После того, как конструкционная сталь будет размещена в нижних частях туннеля, рабочие установят бетонные стены.

Несмотря на трудности, возникающие в слепой зоне, при наличии подходящих материалов и ноу-хау подрядчики могут получить хорошие непроницаемые подземные конструкции, используя методы слепой зоны.

Боб Уолтон, генеральный подрядчик и инженер-геолог, приводит этот пример. «Недавно я установил два новых фундамента для лестничной башни в существующем трехэтажном здании гостиницы», - пишет он.

Новый фундамент был глубже, чем у исходного здания, что требовало подкрепления первоначальной конструкции, чтобы она не попадала в вертикальный разрез, который они вырыли вдоль фундамента здания.

«Затем мы поместили и закрепили листы бентонита [природная глина, которая расширяется и уплотняется при гидратации] к поверхности разреза. Бентонит в этом случае прикреплялся к пластиковым дренажным листам с фильтровальной тканью. При гидроизоляции подвального помещения все делается в порядке, обратном нормальному строительству нового фундамента.

«Сторона фильтровальной ткани непосредственно контактирует с почвой вертикального разреза. Затем последовали дренажные листы, обеспечивающие свободный дренаж для снятия гидростатического давления.Сухая бентонитовая глина уходит от вертикального разреза, где она будет находиться в непосредственном контакте со свежеслитым бетоном. Внизу мы протянули перфорированную трубу и обернули ее фильтровальной тканью. После установки арматурной стали мы установили формы для создания внутренней поверхности новой стены подвала, а затем залили новый бетон ».

Бентонитовые листы

Бентонит исторически был предпочтительным решением для слепых приложений, и продукты, подобные той, которую использовал Walton, производятся многочисленными производителями.Бентонит по-прежнему популярен в гидроизоляции для слепых стен, потому что он обладает способностью самовосстанавливаться в случае разрыва, прокола или трещин; и после гидратации глина практически непроницаема для воды и большинства химикатов (то есть кислот, оснований и углеводородов).

Иногда перегородки под плитами продолжают подниматься вверх по подпорной стене при выполнении работ с навесом.

Carlisle Coatings & Waterproofing производит CCW MiraCLAY, лист бентонитовой глины, заключенный между двумя листами геотекстиля, прошитых иглой с тысячами высокопрочных нитей денье.

Cetco, крупнейший производитель бентонитовых гидроизоляционных материалов в мире, предлагает ряд бентонитовых продуктов для слепых систем. Помимо Volclay Panels, первого бентонит-геотекстиля на рынке, они также производят Voltex DS, который имеет полиэтиленовый вкладыш, добавленный к бентонитовой / геотекстильной продукции.

Cetco также продает Ultraseal SP, изготовленный из бентонит-полимерного сплава, помещенного между прочным полиэтиленовым вкладышем и геотекстилем. Бентонит-полимерный сплав в 100 раз менее проницаем, чем традиционный бентонит, и лучше сопротивляется солям и органическим загрязнениям.Продукт успешно прошел испытания при гидростатическом давлении 231 фут, и он весит вдвое меньше, чем некоторые конкурирующие продукты.

Стейси Берд, национальный менеджер по продукции компании Cetco, сообщает: «Мембраны из бентонита / геотекстиля чрезвычайно долговечны и выдерживают дорожное движение и неблагоприятные погодные условия. Изделия из бентонита / геотекстиля известны своими характеристиками и образуют прочную механическую связь, которая прикрепляет их к внешней поверхности бетона ».

Paraseal LG, производимый Tremco Commercial Sealants & Waterproofing, - еще один вариант.Он состоит из самоуплотняющегося расширяемого слоя гранулированного бентонита, ламинированного из расчета до одного фунта на квадратный фут на непроницаемый лист полиэтилена высокой плотности (HDPE). Вместе эти два компонента образуют прочную высокоэффективную мембрану, специально разработанную для применения в слепых зонах. Tremco отмечает, что Paraseal LG может подвергаться воздействию элементов в течение относительно длительных периодов времени и достаточно прочен, чтобы выдерживать нанесение торкретбетона непосредственно на поверхность мембраны.

Мембраны для распыления

Это была проблема, с которой столкнулись дизайнеры исполнительного офиса Universal Studios в Сан-Франциско.Подземная парковка площадью 50 000 кв. Футов занимает четыре уровня, поэтому система гидроизоляции должна быть абсолютно надежной. Стены-утеплители удерживались на месте с помощью сложной системы подпорок и опор, поэтому гидроизоляция должна была герметизировать эти неправильные формы. Кроме того, во время строительства мембрана будет подвергаться воздействию погодных условий в течение нескольких месяцев. В качестве последней задачи он должен был быть прочным; стены должны были быть выполнены из торкретбетона, который наносился непосредственно на мембрану без защитного слоя.

Проекту Universal Studios требовалась мембрана, способная выдерживать 750 000 галлонов грунтовых вод в день. Он должен был быть достаточно прочным, чтобы торкрет-бетон можно было наносить прямо на его поверхность.

В конце концов, команда разработчиков выбрала Liquid Boot от Cetco, полимерную мембрану на водной основе, наносимую распылением. Покрытие было напылено до однородной толщины 100 мил. После отверждения торкретбетон наносили непосредственно на мембрану.

Теперь часть готовой конструкции, гидроизоляция выдерживает примерно 750 000 галлонов грунтовых вод в день, направляя их от здания.

Epro Waterproofing Services также производит продукт, наносимый распылением для слепых работ. «У нас есть система, которая имеет множество преимуществ по сравнению с другими продуктами», - говорит Полк. Первым шагом является крепление EcoDrain, желоба с ямками, к подпорной стене. Затем наносится напыляемая гидроизоляционная мембрана. Формула Epro, называемая EcoLine, химически связывается с бетонной стеной при заливке.

«Когда бетон затвердевает, он выделяет тепло, которое связывает продукт непосредственно с бетоном», - говорит Полк.«Ямки на дренажном коврике также помогают избежать расслоения между мембраной и бетоном. На самом деле, ключом к хорошему применению вслепую является возможность детализировать систему удержания почвы. Независимо от системы, которую вы используете, подрядчик должен использовать какую-то жидкость вокруг солдатских балок, затяжек и т. Д. Мы предлагаем, чтобы гидроизоляционная мембрана и жидкость для детализации были одним и тем же бесшовным продуктом ».

Epro использовался для гидроизоляции пригородного туннеля между I-88 и международным аэропортом Сан-Хосе.«По сути, это туннель, построенный в середине уровня грунтовых вод, - говорит Полк, - а из-за уровня грунтовых вод нельзя было использовать лаг».

Инженеры-грунты утрамбовали бентонит и цемент в почву для создания временных стен туннеля. «Это то, от чего мы защищались», - говорит он. «Уровень грунтовых вод был на шесть футов ниже уровня земли, а мы - на 25 футов ниже». Его компания гидроизолировала 180 000 кв. Футов стен туннеля без единой утечки. «Два соседних туннеля использовали разные подходы, и они все время протекали.”

Поскольку системы заземления могут быть сложными, уровень детализации, требуемый при выполнении работ, выполняемых за окном, чрезвычайно высок. «На самом деле ключом к хорошему внесению в забойную зону является способность детализировать систему удержания почвы», - говорит Дэйв Полк. «Независимо от системы, которую вы используете, подрядчик должен использовать какую-то жидкость вокруг солдатских балок, затяжек и других проходов».

Пластиковые листовые товары

В некоторых проектах для слепых стен используются пластиковые листы, в которых используются различные методы для обеспечения хорошего сцепления между бетоном и мембраной.

Enkadri Pour & Proof от Colbond, например, навсегда встраивается в бетон. Лист имеет толщину около дюйма и состоит из двух слоев: армированной битумной гидроизоляционной мембраны толщиной 60 мил, скрепленной с сеткой из запутанных нейлоновых волокон, которые встраиваются в бетон при заливке стены. В зависимости от области применения может потребоваться установка отдельного дренажного коврика между утепленной стеной и гидроизоляционной мембраной.

Другой вариант -

Underseal Blindside от Polyguard. Сначала к стене крепится дренажный слой, а любые проникновения заделываются жидким гидроизоляционным составом. Наконец, наносится продукт Underseal 73 мил. На самом деле это лист полиэтилена высокой плотности толщиной 4 мил, ламинированный слоем запатентованного гидроизоляционного состава толщиной 56 мил, прикрепленным к нетканому геотекстильному полотну толщиной 13 мил.

В реакции, аналогичной Epro, когда бетон заливается, тепло создает механическую связь, которая прочно прикрепляет бетон к мембране.

Последний выбор - Preprufe 160R от W.Р. Грейс. Он состоит из пленки HDPE, покрытой агрессивным самоклеящимся клеем и атмосферостойким защитным покрытием. Чувствительный к давлению клей образует непрерывную механическую связь с бетоном, который наливается на него, исключая возможность того, что вода может работать между мембраной и конструкцией.

Гидроизоляция тупиковых стен становится все более распространенной. Более крупные сооружения строятся на менее привлекательной земле. Рабочие места становятся все более перегруженными, а зарождающееся движение за зеленое строительство побуждает владельцев сводить раскопки к минимуму.

Существует множество продуктов, призванных максимально упростить сложный процесс. Бентонитовые глины имеют подтвержденный послужной список, насчитывающий полвека или более. Спрей-продукты и листовые изделия появились недавно, но большинство из них использовалось на строительных площадках по всей стране на протяжении десятилетий.

Независимо от того, какой продукт вы выберете для выбора или установки, тесное сотрудничество с производителем и другими членами строительной бригады будет иметь большое значение, чтобы гарантировать, что конструкция будет работать так, как задумано, на десятилетия вперед.

A Гидроизоляционная грунтовка для слепых: факторы, которые следует учитывать при выборе правильной мембраны

Изображение © ATCHAIN ​​для Ennead Architects в сотрудничестве с Jones Studio

Венди Таларико, LEED AP
Основная цель гидроизоляции ниже уровня - не препятствовать проникновению воды в подвал, хотя это важное соображение. Скорее, его роль заключается в защите фундамента и всей конструкции здания от разрушительного воздействия жидкостей и паров.

В своей классической книге « Руководство по системам гидроизоляции низкого качества» - , опубликованной John Wiley & Sons в 1999 году, Джастин Хеншелл, FAIA, перечисляет критерии выбора правильной гидроизоляции для работы. К ним относятся:

  • характер почвы;
  • гидростатическое давление;
  • расположение зеркала грунтовых вод;
  • стабильность подложки;
  • заполняемость здания; и
  • метод строительства, который будет использоваться.

К этому списку можно добавить еще один критерий: доступ. На большинстве новых строительных проектов, где много земли, земля выкапывается, залит фундамент и применяется традиционная гидроизоляция снаружи стены фундамента. Есть помещение для маневрирования тяжелой техники и место для размещения стройматериалов. Однако это не всегда возможно там, где пространство ограничено или где участки ограничены другими зданиями, инфраструктурой или тесными линиями участков. Решением во многих из этих обстоятельств является гидроизоляция слепых стен.(Слепая сторона - это применение с положительной стороны - это означает, что она наносится на внешнюю или грунтовую сторону фундаментной стены. Гидроизоляция с отрицательной стороны находится на внутренней стороне стены).

Слепая сторона, иногда называемая предварительно нанесенной, - это термин, используемый для определения типа мембраны, а также процесса установки. Это полностью противоположное типичному применению - гидроизоляция устанавливается до заливки фундамента. Мембрана наносится на опору из грунта (опора , шпунт, стена из цементного раствора, скала или конструкция соседнего здания), а затем бетон или торкретбетон наносится на мембрану.Одним словом, бетон наносится на гидроизоляцию. Крепление к системе поддержки почвы временное. Настоящая цель тупика - прилегать к бетону.

Различные предварительно нанесенные приложения используются с момента появления линии нулевого лота в городских условиях. Примерно в 1900 году кирпичные и каменные фундаменты обычно гидроизолировали - обычно обшивали битуминозными материалами. Бетон в то время был редким материалом, но уже начал проникать в фундаментную стену.

Согласно справочнику Kidder Parker Architects and Builders ’Handbook , первые мембраны для слепых стен представляли собой« несколько слоев мешковины или войлока, пропитанные горячей смолой или асфальтом… нанесенные на [дренажную] плитку и покрытые кирпичом ». Затем против этой системы были возведены фундаментные стены.

По мере того, как здания переходили к бетонным фундаментам, в которых использовалось больше стали, предотвращение проникновения влаги стало приоритетной задачей. Это становится еще более важным сейчас, когда основы уходят глубже и этим пространствам ниже уровня ставится больше целей.

Система удержания грунта - слой торкретбетона. Затем был нанесен слой дренажной доски, а затем - отрывная мембрана.
Фотографии любезно предоставлены W. R. Meadows

За последние 50 лет системы удержания почвы стали более совершенными благодаря лучшему:

  • технология;
  • строительной техники;
  • Забивка и анкеровка грунта; и
  • опоры для земляных работ.

Инженер-геолог может работать рука об руку с инженером-строителем и архитектором для создания фундамента, столь же сложного, как и любые другие системы здания.

Наиболее типичным использованием для подземных помещений, вероятно, является гараж, хотя официальных статистических данных по этому вопросу нет. Например, в гостиничных проектах используются подземные квадратные метры для тренажерных залов, информационных технологий (ИТ), хранилища записей, конференц-залов и даже ресторанов «винный погреб». Медицинские проекты могут использовать это оборудование для получения изображений из космоса, чтобы защитить от излучения и минимизировать вибрацию.

Еще одна причина, по которой некоторые проектируют более глубокие фундаменты, состоит в том, чтобы увеличить допустимое количество остекления выше. Обновления Международного кодекса энергосбережения ( IECC ) ограничивают допустимое количество стекла в зданиях. Кодекс 2015 года призывает к соотношению окна и стены от 30 до 40 процентов. Самый простой способ для проектировщика выполнить это требование при максимальном увеличении допустимого количества стекла - это следовать требованиям Американского общества инженеров по отоплению, охлаждению и кондиционированию воздуха (ASHRAE) 90.1, Энергетическому стандарту для зданий, за исключением малоэтажных жилых домов .Этот стандарт позволяет архитекторам учитывать все площади поверхности стен здания, в том числе расположенные ниже уровня земли, при расчете отношения окна к стене.

Центр CE - Системы и дизайн гидроизоляции низкого уровня

Дизайн и решения

У вас есть выбор, как защитить свои фонды. В первую очередь нужно определиться, гидроизоляция вы или гидроизоляция.

В контексте защиты ниже уровня грунтовых вод под гидроизоляцией понимается обработка поверхности для предотвращения проникновения влаги в отсутствие гидростатических условий (например, если ваша поверхность находится выше уровня грунтовых вод). В качестве альтернативы, гидроизоляция относится к обработке поверхности для предотвращения прохождения воды в гидростатических условиях.

Обратите внимание, что гидроизоляция не заменяет гидроизоляцию, если существует реальная вероятность формирования гидростатических условий.В данной статье мы остановимся в первую очередь на материалах и методах гидроизоляции.

При работе на уровне или ниже уровня грунтовых вод гидроизоляция должна заменять гидроизоляцию.

Этот наглядный пример подчеркивает разницу между гидроизоляцией и гидроизоляцией. Это показывает нам, что когда вы работаете в пределах уровня грунтовых вод (где уровень грунтовых вод находится выше уровня гидроизоляции или конструкции), вам нужен гидроизоляционный материал, который может выдерживать те гидростатические условия, которые создает уровень грунтовых вод.

Есть несколько способов сделать гидроизоляцию ниже класса. Во-первых, это гидроизоляция с положительной стороны, которая заключается в установке гидроизоляционной мембраны / слоя между защищаемым основанием и источником воды. Этот тип применения обычно называют гидроизоляцией внешней стороны, поскольку гидроизоляционные материалы наносятся снаружи здания.

Гидроизоляционные материалы размещаются снаружи здания, чтобы заблокировать подачу воды в положительной гидроизоляции.

Гидроизоляция с положительной стороны обычно рассматривается как наименее проблемный вариант и, как правило, является наиболее успешным, поскольку не пропускает воду и на самом деле извлекает выгоду из внешнего давления воды, заставляющего ее работать. Это также позволяет команде разработчиков полностью контролировать все стыки внахлест и дефекты. Однако самым большим недостатком является то, что после засыпки земли вокруг фундамента проверка после засыпки невозможна. Если утечки происходят из-за движения здания или неправильной установки, ремонт можно производить только путем выемки грунта или внутренней модернизации.

Существует множество систем, которые можно использовать для гидроизоляции с положительной стороны, в том числе:

  • Сборные мембранные системы
    • Листы битумные модифицированные
    • Листы эластомерные
    • Листы термопласта
  • Жидкостные мембранные системы
    • Холодное жидкое нанесение
    • Однокомпонентный
    • Для нанесения горячей жидкости
  • Система на минеральной основе
    • Бентонитовая глина
    • Кристаллический

Сборные мембранные системы, как правило, представляют собой самоклеящиеся продукты, наносимые после нанесения (наносятся после того, как структура установлена ​​на место), но в некоторых случаях могут быть предварительно нанесены (или вслепую) - термин, который мы рассмотрим более подробно в ближайшее время. Жидкие системы обычно наносятся после нанесения, а системы на минеральной основе обычно наносятся заранее.

На большинстве проектов нижняя гидроизоляция применяется после заливки стен фундамента. Однако в некоторых проектах это просто невозможно. Вот тут-то и пригодится гидроизоляция для слепых.

Системы глухой гидроизоляции необходимы, когда внешние грани стен фундамента недоступны, но есть желание применить гидроизоляцию с положительной стороны.Название «откидная сторона» происходит от того факта, что гидроизоляция с откидной стороны часто прикрепляется к соседней конструкции или стене, удерживающей грунт, а не к стене новой конструкции, и готовый продукт не виден после установки. Эти системы применяются до окончательного размещения конструкции, и поэтому гидроизоляцию слепых сторон часто также называют предварительно нанесенной гидроизоляцией. Несмотря на то, что гидроизоляция с внешней стороны по-прежнему является технически положительным применением, поскольку она устанавливается снаружи конструкции, защитные / дренажные и гидроизоляционные слои конструкции устанавливаются до заливки бетонной конструкции с помощью этого типа системы.

Обычная ситуация, требующая гидроизоляции отводов, возникает, когда близость соседних границ участка в сценариях «нулевой линии участка» исключает выемку грунта за пределами стен фундамента. Например, представьте себе плотно застроенный городской квартал. Глухая гидроизоляция также используется в ямах - подумайте о лифтовых ямах и туннелях. Мы также видим гидроизоляцию слепых сторон в горизонтальных применениях с раздельными или глиняными плитами, когда продукты гидроизоляют нижнюю сторону структурной плиты. Во всех этих случаях общим фактором является отсутствие доступа.Если у вас нет возможности получить доступ к конструкции, чтобы сделать ее водонепроницаемой после того, как она будет установлена, гидроизоляцию можно нанести только заранее.

На приведенном ниже рисунке показана разница между установкой гидроизоляции с положительной стороны и с отрывной стороны. Как вы можете видеть в левой части рисунка, более широкая зона выемки позволила установить гидроизоляцию с положительной стороны снаружи уже залитого фундамента. Справа, однако, близость к уже застроенной среде вокруг места раскопок означала, что в первую очередь нужно было установить слой гидроизоляции с откидной стороны, а следующим шагом будет заливка фундамента.

Когда внешние факторы препятствуют проведению адекватных земляных работ, позволяющих установить гидроизоляционные слои на внешней стороне фундамента, может возникнуть необходимость в установке гидроизоляционного слоя перед заливкой фундамента через гидроизоляцию с отводами.

Как и в случае с гидроизоляцией с положительной стороны, для гидроизоляции слепых сторон используются различные материалы, в том числе:

  • Бентонитовые листы
  • Битумные мембраны, модифицированные стирол-бутадиен-стиролом (SBS)
  • Мембраны из поливинилхлорида (ПВХ)
  • Мембраны из полиэтилена высокой плотности (HDPE)
  • Гибридные мембраны

Бентонитовые листы исторически были популярны в приложениях для слепых, но другие материалы часто оказываются лучшими вариантами в зависимости от специфики применения. Все перечисленные выше материалы различаются по химическому составу и, следовательно, имеют разные физические свойства. Некоторые из этих материалов больше подвержены влиянию внешних факторов, чем другие. Например, модифицированная битумная система не пострадает от неблагоприятных погодных условий или торкретирования, в то время как системы из бентонита и HDPE пострадают. HDPE, например, может пострадать от чрезмерного воздействия ультрафиолетовых лучей, а бентонит может быть поврежден даже под воздействием легких осадков.

При выборе материалов имейте в виду, что некоторые из ключевых эксплуатационных свойств, которые необходимо проанализировать для любой системы гидроизоляции откидных окон, - это адгезия к заливному бетону, устойчивость к проколам и устойчивость к боковой миграции воды.

Как вы можете себе представить, гидроизоляция слепых сторон значительно сложнее, чем обычный способ работы, но иногда это самый простой - или единственный - способ сделать это. Это не означает, что гидроизоляцию слепых сторон явно отводят как крайнюю меру. В некоторых случаях гидроизоляция отводной стены может существенно уменьшить площадь строительной площадки, которую необходимо нарушить для гидроизоляции фундамента, а также уменьшить общую площадь основания здания.Благодаря своей способности уменьшать объем требуемых земляных работ и, таким образом, сводить к минимуму нарушение строительной площадки, выбор гидроизоляции для слепых сторон может помочь в продвижении к экологической аккредитации, достижению предварительных требований LEED или кредитов на устойчивое развитие территорий. Независимо от того, представляют ли эти аккредитации интерес или нет, гидроизоляция слепых зон также может быть интересна, если землевладельцы хотят сохранить существующие места обитания диких животных / растений или иным образом сохранить территорию.

Как сделать одну отмостку и нужно ли это? | МосарМпроф

В конструкции фундамента дома есть один элемент, который при некоторых считается обязательным в строительстве, и даже имеет регламентированные инструкции по обустройству. Он не придает особого значения, а иногда даже не замечает, но его наличие действительно важно. Опишу отмостку.

Обычно отмостка воспринимается как дорожка, примыкающая к зданию, выложенный тротуар, бетонная плитка или просто заполненная бетонной или асфальтовой дорожкой. Но не все так просто, как кажется, ведь ее назначение гораздо интереснее и важнее, чем декоративная облицовка ландшафта.

Содержание статьи

  • 1 целевая отмостка
  • 2 Дизайн отмостки
  • 3 Теплая или не теплая отмостка - советы экспертов
  • 4 Технические условия и Положение по устройству отмостки
  • 5 Как обустроить отмостку фундамента дома своими руками

назначение отмостки

Неслучайно при строительстве любая часть здания имеет свое предназначение и место, что делает эту область человеческой деятельности проф.вполне логично и законно. То же правило касается и отмостки. Оборудуйте этот элемент по следующим причинам:

  • Гидроизоляция подвала - Эта область вокруг дома заставляет воду принимать функцию, удаляя отложения со стен дома за пределами фундамента, тем самым, не давая ему дальнейшего сирета. Для увеличения плотности и влажности в бетон заполнитель добавляет специальные пластификаторы, позволяющие исходному материалу долгое время не терять прочности и не впитывать влагу.Асфальтобетон в этом случае более выгоден, так как одним из основных его компонентов является непосредственно гидроизоляция - битумная смола;
  • Защита фундамента от затопления и оседания - отмостка, как защитный слой, предназначенный для защиты фундамента от внешнего затопления водой или наносом. В водонасыщенном грунте вероятны разные процессы - каменная насыпь, сдвиги грунта, вздутие и т. Д. Эти явления бесполезны для фундамента, какой бы крепости он ни был, и для стен дома и могут привести к его разрушению;

Насыщение почвы влагой неравномерно, так как ее плотность может меняться из-за различных природных и техногенных факторов даже на территории, занимаемой небольшим домом.В случае пучения это приводит к неравномерному перемещению слоев почвы и такому же пагубному воздействию на фундамент.

  • Элемент дренажной системы - ширина и наклон отмостки позволяют ему выполнять функцию прилива, убирая осадки в заданном направлении. При наличии дренажной системы пазы отмостки можно оборудовать специальными лотками, по которым вода будет стекать в дренаж уловителя;
  • Декоративно-прикладные функции - поскольку ширина отмостки может достигать 1–1,20 м, ее часто используют в качестве мощения дорожек вокруг дома, при отделке различных видов тротуарной плитки.Это комфортно и удобно, а также добавляет стиль и внешний вид дому, подчеркивая дизайнерские решения в архитектуре здания.

Дизайн отмостки

Конструкция отмостки представляет собой многослойный пирог, состоящий из следующих слоев:

  • уплотненный грунт - грунтовые отмостки, представляющие собой слой уплотненного грунта земли. Готовят вручную или уплотняют вибратором;
  • Гравийная или песчано-гравийная подушка - небольшой слой подстилки, также утрамбованный бетонной кладкой. Толщина этого слоя - около 100 мм;
  • Компенсатор - узкий (30-50мм) слой экструдированного пенополистирола, снижающий давление нижних слоев грунта на бетонное основание отмостки;
  • Бетонный фундамент
  • - Заливка бетона по консистенции, отформованная по размеру и уклону отмостки. В нижней части, для придания большей прочности прослойке, размещен сетчатый каркас из арматуры. В обычном варианте этот слой может быть завершающим;
  • Декоративное покрытие
  • - популярным материалом для отделки отмостки является тротуарная плитка.Благодаря обилию форм, размеров и оттенков он способен сделать этот элемент яркими и привлекательными акцентами.

Отмостка располагается близко к цоколю или фундаменту дома. Снаружи остается свободным. В случае заливки бетона, который образуется опалубкой, окантовка отмостки не требуется. Но для тротуарной плитки используются элементы галтели, которые устанавливаются заподлицо с тротуарной плиткой, защищая ее от механических повреждений, отслаивания и придавая законченный вид всей композиции отделки.

Теплая или не теплая отмостка - советы экспертов

До сих пор не утихают споры по поводу наличия пенопласта или экструдированного полистирола, часто помещаемого в слой отмостки перед заливкой бетона. Сторонники заявляют о полной изоляции, она снижает теплоотдачу снаружи фундамента.

На самом деле это мало помогает в повышении теплоизоляции, потому что речь идет о ней, когда дело касается интерьера. Снижение теплопотерь происходит за счет устранения тепловых мостов, смещения точки росы через внешние изоляционные ограждения.

К дому примыкает отмостка, часто даже не прикрепленная к нему через анкеровку. Между домом и отмосткой в ​​случае отстаивания деформационного шва. Это сделано специально для того, чтобы облегчить просадку отмостки, не пострадавшей от просадки тяжелого здания.

Что касается слоя пенополистирола, то он выполняет роль компенсатора давления, который создает почву в процессах набухания и набухания, позволяя отмостке оставаться целой, без трещин на протяжении десятилетий.

Технические условия и Положение по устройству отмостки

Отдельной технической документации на устройство отмостки не выделяется. Инструкции и спецификации для этих видов работ содержатся в различных документах, наиболее важные из которых мы оформляем.

  • СНиП 2.02.01 83 - основной документ, содержит указания по устройству фундаментов оснований, расчет двух предельных условий и напряжений - краткосрочного и долгосрочного.Он также описывает свойства почв, их свойства и типы, расположенные на их основе. Эта документация полезна как обобщающее знание;
  • СНП III-10-75 - Содержит общую информацию по благоустройству прилегающих к зданию территорий. Согласно этому документу, отмостка должна иметь уклон 1-10 градусов. Уплотнение грунтового основания допускается производить вручную, чтобы исключить подвижность грунтовых масс. По внешнему краю бетонной отмостки не должно быть кривизны, превышающей 10мм, трещин и выбоин в бетоне. Класс бетона выбирается по ГОСТ 9128-97 и ГОСТ 7473-94.

Ширина отмостки должна превышать размер карниза крыши не менее чем на 20-30см. Это особенно относится к неорганизованным водостокам, где нет водостоков и водостоков, концентрирующих ливни в заданном направлении. Это требование предотвратит затопление грунта в районе подвала.

Как обустроить отмостку фундамента дома своими руками

Фазовый замок и отмостка для частного дома состоит из следующих работ:

  • Подготовка основания. - отмостка устраивается по окончании фундаментных работ, при засыпке фундамента.Для нее все необходимое, чтобы удалить почву на глубину 300-350мм. Основание тщательно утрамбовывается по периметру дома. Для улучшения гидроизоляции выкопанный просвет будущей отмостки можно закрыть полиэтиленовой пленкой;
  • наполнение подушки - слой щебня или ПГС (песчано-гравийная смесь) Помогает нейтрализовать уровень отмостки для заливки бетона. Этот слой тоже нужно утрамбовать;
  • Компенсатор укладки - листы экструдированного полистирола укладываются горизонтально. Стыки между ними необходимо заделать монтажной пеной;
  • Бетонирование - Подготовительные работы на этом этапе заключаются в укладке арматурного железного каркаса на полистирол таким образом, чтобы он не касался дна минимум на 30 мм. В противном случае от арматуры будет мало толку, так как будет предусмотрена связь с бетонным каркасом. Чтобы обеспечить это состояние, мы используем накладку из кусков рельса, бруса и т. Д. Размер вариативной ячейки, он составляет от 50х50мм до 100х100 и зависит от диаметра арматуры и желаемой прочности каркаса.

Когда при заливке бетона действует окончательный наружный слой отмостки, его необходимо покрыть путем разлома, прожелезнить сухим цементом и протереть древесным полировщиком. Это делается на вторые-третьи сутки после бетонирования. Также классическое отверждение предполагает смачивание теплой погодой и покрытие полиэтиленовой пленкой. Это сделано для замедления твердения бетона и исключения его растрескивания при быстром высыхании;

  • Укладка декоративного покрытия - тротуарная плитка закрывает отмостку на самом последнем этапе, соблюдая технологию укладки. К этой сухой смеси цемента и песка насыпают просеянное бетонное основание и плотно прибивают плитку резиновым молотком. Все, что нужно для завершения работы - обильно залить водой поверхность отмостки и установить по внешнему краю элементы бордюра.

Отмостка - неотъемлемая часть современных построек, защищающая фундамент от атмосферных осадков и исключающая его деформацию и разрушение. Этот неважный элемент, часто воспринимаемый обычной дорожкой по дому, на самом деле очень важный.Учитывая простоту технологии и дешевизну материалов, полностью отмостку по силам сделать своими руками, тем более что это фундамент вашего здания сохранится на долгие годы.

Видео посвящено устройству бетонной отмостки вокруг дома. Создатель раскрывает весь процесс строительных работ с момента основания и подготовки к отделке отмостки, подробно рассказывая об использованных материалах и их назначении для каждого слоя отмостки.

Источник: ria.ru

Международный журнал научных и технологических исследований

ДОБРО ПОЖАЛОВАТЬ В IJSTR (ISSN 2277-8616) -

Международный журнал научных и технологических исследований - это международный журнал с открытым доступом из различных областей науки, техники и технологий, в котором особое внимание уделяется новым исследованиям, разработкам и их приложениям.

Приветствуются статьи, содержащие оригинальные исследования или расширенные версии уже опубликованных статей конференций / журналов. Статьи для публикации отбираются на основе экспертной оценки, чтобы гарантировать оригинальность, актуальность и удобочитаемость.

IJSTR обеспечивает широкую политику индексирования, чтобы опубликованные статьи были хорошо заметны для научного сообщества.

IJSTR является частью экологически чистого сообщества и предпочитает режим электронной публикации, так как он является «ЗЕЛЕНЫМ журналом» в Интернете.

Мы приглашаем вас представить высококачественные статьи для обзора и возможной публикации во всех областях техники, науки и технологий.Все авторы должны согласиться с содержанием рукописи и ее представлением для публикации в этом журнале, прежде чем она будет отправлена ​​нам. Рукописи должны подаваться онлайн


IJSTR приветствует ученых, заинтересованных в работе в качестве добровольных рецензентов. Рецензенты должны проявить интерес, отправив нам свои полные биографические данные. Рецензенты определяют качественные материалы. Поскольку ожидается, что они будут экспертами в своих областях, они должны прокомментировать значимость рецензируемой рукописи и то, способствует ли исследование развитию знаний и развитию теории и практики в этой области. Заинтересованным рецензентам предлагается отправить свое резюме и краткое изложение конкретных знаний и интересов по адресу [email protected]

.

IJSTR публикует статьи, посвященные исследованиям, разработкам и применению в областях инженерии, науки и технологий.Все рукописи проходят предварительное рецензирование редакционной комиссией. Вклады должны быть оригинальными, не публиковаться ранее или одновременно в других местах, и перед публикацией они должны быть подвергнуты критическому анализу. Статьи, которые должны быть написаны на английском языке, должны иметь правильную грамматику и правильную терминологию.


IJSTR - это международный рецензируемый электронный онлайн-журнал, который выходит ежемесячно. Цель и сфера деятельности журнала - предоставить академическую среду и важную справочную информацию для продвижения и распространения результатов исследований, которые поддерживают высокоуровневое обучение, преподавание и исследования в области инженерии, науки и технологий.Поощряются оригинальные теоретические работы и прикладные исследования, которые способствуют лучшему пониманию инженерных, научных и технологических проблем.

RE-Systems Group Canada »Гидроизоляция глухих сторон

Гидроизоляция глухих сторон

ПОЧЕМУ ГИДРОИЗОЛЯЦИЯ СТОЙКИ?

  1. НЕОБХОДИМОСТЬ: Большинство новых строительных проектов в густонаселенных городских районах (т.е.Центр города Ванкувер), приходится иметь дело с тем фактом, что либо пересечение границ собственности, либо другие ограничения пространства запрещают раскопки на этом участке. Типичные проекты также включают туннели, такие как Канадская линия.
  2. ОКРУЖАЮЩАЯ СРЕДА: Гидроизоляция тупика может существенно уменьшить площадь участка, который необходимо нарушить или провести раскопки. Этот тип гидроизоляции ограничивает чрезмерную выемку грунта и значительно снижает занимаемую площадь здания. Включение гидроизоляции слепых сторон в дизайн проекта может помочь достичь предварительных требований LEED или кредитов для устойчивого развития сайтов и других категорий.


СЕЙЧАС, ПОЧЕМУ TURBO SEAL ГЛАВНАЯ ГИДРОИЗОЛЯЦИЯ СТОЙКИ ? Самым важным аспектом гидроизоляции глухих сторон является адгезия между бетоном и мембраной. В отличие от всех продуктов, которые сегодня представлены на рынке, Turbo Seal - единственный гидроизоляционный материал, который НИКОГДА не затвердеет, а значит, НИКОГДА не будет разрываться или отслаиваться от бетона. Как и человеческая кожа, Turbo Seal будет реагировать на все движения, которые испытывает структура.

  1. Этап нанесения . Период времени между нанесением мембраны и заливкой бетона варьируется от проекта к проекту. Поскольку жидкие мембраны, наносимые распылением, отверждаются после нанесения, участки затвердевшей гидроизоляционной мембраны отслаиваются, оставляя незащищенные участки.
  2. Детализация . Одним из наиболее важных аспектов гидроизоляции глухих сторон является проработка деталей вокруг балок, затяжек и других проходов.Независимо от того, используются ли бентонитовые листы или изделия из пластика, на этих деталях должна быть использована какая-то жидкая мембрана. С помощью Turbo Seal, гибкого гелеобразного материала, мы можем получить бесшовную монолитную защиту на всей области применения.
  3. После завершения . С Turbo Seal не нужно полагаться на рискованные «механические соединения» листовых мембран или зависимость тепла от заливки бетона для сцепления мембраны с бетоном. Со временем все типы затвердевшей мембраны в конечном итоге отсоединятся от бетона, что вызовет множественные проблемы с утечкой.

В следующем клипе кусок бетона отломан от макета, чтобы убедиться, что на поверхности есть гидроизоляционное покрытие. Turbo Seal, который остается в гелеобразной форме, обеспечивает защиту без расслоения в гидроизоляции с глухой стороны

Гидроизоляция тупиковых стен | Pro Waterproofers

Что такое гидроизоляция слепых стен?

Традиционно гидроизоляция фундаментных стен выполнялась с положительной стороны, то есть гидроизоляция фундаментных стен производилась только после их заливки.Современные технологии позволяют гидроизолировать фундаментные стены задолго до заливки стен и плит. Основным принципом гидроизоляции тупиковых сторон является применение воды. Методы гидроизоляции тупиковых сторон были приняты во многих коммерческих применениях, таких как подземные автостоянки, многоэтажные и малоэтажные конструкции и мега-конструкции с подземными застройками. Совсем недавно гидроизоляция слепых сторон также стала общепринятой и широко применяемой в индивидуальном домашнем хозяйстве, поскольку дома становятся больше, и необходимость чрезмерного выкапывания фундамента устраняется.

Слепая заявка

Хотя гидроизоляция глухих сторон является новым отраслевым стандартом - при работе с коммерческими объектами - это технически сложно как с точки зрения дизайна, так и с точки зрения установки. Сложность дизайна заключается в сложности соображений нижестоящих. По мере того, как проекты устанавливаются глубже, ниже уровня отклонения состава грунта; они могут создавать соображения относительно грунта или горных пород, подлежащих выемке, и уровня грунтовых вод. В некоторых случаях, когда требуется, чтобы фундамент здания проходил через высокий уровень грунтовых вод, установка и проектирование могут привести к сложной конструкции и методам.

Поскольку в крупных городах происходит все больше и больше застройки, существует стандартное ожидание «нулевой линии фундаментных стен». Фундаментные стены с нулевой линией участка означают, что фундамент возводится до границы участка или очень близко к нему, что по сути является пределом допуска на земляные работы. Вот почему гидроизоляция глухих сторон стала такой популярной, поскольку единственный способ гидроизолировать фундамент нулевой линии - это гидроизоляция глухой стороны. Сложная часть гидроизоляции слепых сторон в первую очередь связана с существующей системой удержания почвы.С нанесенным распылением гидроизоляционным продуктом для слепых сторон сначала устанавливается дренажная доска с углублениями, и большая часть времени тратится на детализацию системы удержания почвы, чтобы обеспечить герметичное уплотнение.

Гидроизоляция, выдерживающая торкретирование

Применение торкретбетона для фундаментов стало очень популярным вариантом в коммерческих целях, так как можно получить экономию средств за счет скорости установки и общей стоимости. Торкрет-бетон - это бетон, транспортируемый по шлангу и пневматически проецируемый под давлением 90-100 фунтов на квадратный дюйм в гидроизоляционную мембрану за арматурой арматуры.Сила, с которой торкретбетон воздействует на гидроизоляционную мембрану, может вызвать несовместимость, в первую очередь из-за высокой скорости удара при укладке торкретбетона.

Прочные мембраны, такие как мембраны, наносимые распылением, могут легко помочь. Нанесение водостойкой мембраны методом распыления начинается с установки дренажной доски с углублениями. Дренажная доска устанавливается непосредственно на систему удержания почвы, а водонепроницаемая мембрана затем наносится непосредственно на дренажную доску с углублениями.Комбинация резиноподобной распылительной мембраны и конической формы углублений работает вместе, чтобы поглотить ударную силу торкретбетона во время установки. Доска с ямочками устанавливается с клейкими полосками между листами, и хотя этот шов можно рассматривать как слабое место, нанесение спрея сверху позволяет выполнять желаемое монолитное нанесение сверху вниз для всех применений в слепых зонах.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
