Отличие вентиля от клапана: Чем отличается вентиль от клапана

Чем отличается вентиль от клапана

11:24, 30 грудня 2020 р.

Клапаны и вентили — это запорная трубопроводная арматура, которая активно используется в разных сферах промышленности (строительстве, сельском хозяйстве, транспорте, горнодобывающем комплексе). Вентилям свойственна хорошая герметичность. По этой причине их используют в газопроводных системах.

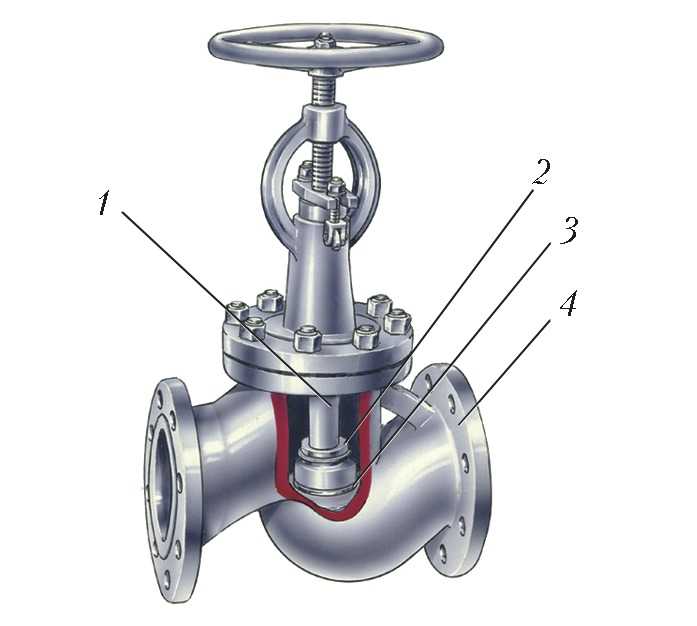

Главное отличие обратного клапана трубопровода от вентиля заключается в конструктивных особенностях. Клапаны бывают тарельчатыми или коническими. Уплотнительная поверхность золотника может быть плоской или конусной. Вторые используются для работы при высоких давлениях и в среде со взвешенными частицами. К основным их преимуществам относят:

  • надежность;
  • компактный размер;
  • хорошая герметичность;
  • высокий уровень долговечности;
  • простой ремонт и обслуживание;
  • большой диапазон рабочих давлений;
  • малый ход шпинделя.

При выборе запорного вентиля необходимо учитывать не только её стоимость, но и другие характеристики – материал, страна-производитель, качество. Вам сложно подобрать оптимальное решение? В таком случае, консультация менеджера специализированного магазина будет не лишней. Трубопроводную арматуру рекомендовано покупать в надежной компании.

Компания «УКСПАР» — обратные клапаны безупречного качества по выгодным ценам

У нас можно купить надежный обратный клапан https://ukspar.ua/obratnye-klapany. За 22 года работы компания «Укспар» продемонстрировала своим клиентам профессионализм и надежность. Команда предлагает клиентам приобрести трубопроводную и запорную арматуру безупречного качества. Благодаря собственному производству специалисты способны удовлетворить актуальный спрос на продукцию. К весомым преимуществам сотрудничества можно отнести следующие:

  • запорная арматура от надежного производителя;
  • доступные цены;
  • скидки и выгодные предложения для постоянных покупателей;
  • индивидуальный подход;
  • удобные способы оплаты;
  • оперативная доставка по Украине — мы быстро обрабатываем заявки и отправляем заказы в назначенное место, без задержек.
  • Оперативность. Мы сотрудничаем с известными транспортными компаниями, поэтому Вы можете быть уверены в том, что Ваш заказ будет доставлен вовремя, без задержек.
  • Широкий ассортимент выбора. В одном месте можно приобрести всё необходимое.

Предлагаем Вам приобрести надежные запорные клапаны по выгодным ценам https://ukspar.ua/ventili-klapany-zapornye. Нашей трубопроводной арматуре свойственны высокие характеристики, как от зарубежных производителей. Желаете убедиться в этом самостоятельно? Мы рады сотрудничать с Вами на постоянных и взаимовыгодных условиях. У нас отличное соотношение цены и качества. При возникновении дополнительных вопросов, касающихся приобретения запорного клапана — обратитесь к менеджеру компании «Укспар». Вам подберут оптимальное решение в зависимости от Ваших требований.

Якщо ви помітили помилку, виділіть необхідний текст і натисніть Ctrl + Enter, щоб повідомити про це редакцію

#запорная арматура от надежного производителя #компания Укспар #трубопроводная арматура от производителя Украина

Клапан (вентиль) запорный Т-109б; Т-110б; Т-111б Ду100 Ру100 , Т-109б; Т-110б; Т-111б — в Санкт-Петербурге

Главная Каталог Трубопроводная арматура Энергетическая арматура Клапаны запорные Клапан (вентиль) запорный Т-109б; Т-110б; Т-111б Ду100 Ру100

*Предложение не является публичной офертой

Обозначение: Т-109б; Т-110б; Т-111б

Номинальное давление PN, кгс/см2: 100

Рабочая среда: вода, пар

Рабочая температура, °С : 450

Управление: ручное

Присоединение к трубопроводу: под приварку

Установочное положение на трубопроводе: любое

Материал (основной): сталь 25Л

Характеристики

Артикул

Т-109б; Т-110б; Т-111б

Ду, мм

100

Ру, кгс/см2

100

Условное обозначение

Ду

L

H

H1

H2

h

D

D

1

D0

d0

Т-109б

100

540

832

122

710

63

131

93

450

85



Вентиль Т-110б с приводной головкой с цилиндрическим редуктором

Условное обозначение

Ду

L

L1

H

H1

H2

h

D

D1

D0

d

d0

Т-110б

100

540

270

947

122

825

63

131

93

360

30

85

Вентиль Т-111б с приводной головкой с коническим редуктором

Условное обозначение

Ду

L

L1

H

H1

H2

h

D

D1

D0

d

d0

Т-111б

100

540

425

942

122

640

63

131

93

360

30

85

Вентиль запорный или клапан запорный Т-109б; Т-110б; Т-111б — вид запорной арматуры, конструктивно выполненной в форме клапана, где перемещение запирающего элемента происходит параллельно оси течения рабочей среды.

Использование клапана, как и других видов запорной арматуры, направлено на полное закрытие своего проходного сечения и прекращение потока рабочей среды. Золотник, как запирающий элемент запорного клапана, во время эксплуатации становится в одно из крайних положений: «открыто» либо «закрыто».
Отличие серии Т-109б; Т-110б; Т-111б от других конкурентов в ряде преимуществ:
— клапан полностью работоспособен при высоких перепадах давления на запорных элементах;
— клапан легко эксплуатируется и ремонтируется;
— имеет небольшой ход для остановки потока рабочей среды;
— имеет меньшую строительную высоту в сравнении с задвижками.
Клапаны различаются по способу герметизации подвижного соединения. Различают сильфонный и сальниковый. Сильфон способен обеспечить герметизацию запорного механизма в полном объеме, но служит недолго и сложно ремонтируется.
При сальниковом способе как у клапана герметизация достигается сальниковым устройством. Сальниковое устройство, которое представляет собой сальниковую камеру, которая заполняется сальниковым материалом — сальниковой набивкой. Специальными устройствами набивку поджимают вдоль штока и она, упираясь в стенки, уплотняется. Так достигается герметичность.
Плюсы сальникового уплотнения:
-широкий выбор материала для набивки;
-простая конструкция;
-возможность ремонта клапанаво время эксплуатации.
Присоединение к трубопроводу клапана запорного Т-109б; Т-110б; Т-111б — при помощи сварки.

Привод вентиля Т-109б: ручной (маховик) — исп.М;

у вентиля Т-110б приводная головка с цилиндрическим редуктором — исп.Ц;

у вентиля Т-111б приводная головка с коническим редуктором — исп.К.

Оформите заказ на Клапан (вентиль) запорный Т-109б; Т-110б; Т-111б Ду100 Ру100 в удобной для Вас форме:

  • разместите заказ через корзину сайта;
  • заполните форму обратной связи;
  • свяжитесь с нашими менеджерами по тел. (812) 436-48-79, 436-48-81, 436-48-93;
  • отправьте заявку на электронный адрес [email protected].


Пять причин заказать Клапан (вентиль) запорный Т-109б; Т-110б; Т-111б Ду100 Ру100 в нашей компании:

  • Помощь в подборе оборудования. Техническое консультирование.
  • Наличие на складе. Минимальные сроки поставки.
  • Предоставление скидок оптовым заказчикам.
  • Организованная работа склада. Отгрузка без ожидания и очередей.
  • Доставка по России. Бесплатная доставка до транспортной компании.

← Клапан (вентиль) запорный Т-112б; Т-113б; Т-114б Ду150 Ру100 Клапан (вентиль) запорный Т-107б, Т-108б Ду50 Ру100 →

Что такое пробковый клапан? — Полное руководство для инженера

Что такое пробковый клапан?

Пробковый клапан представляет собой поворотный клапан с четвертьоборотным движением, в котором используется коническая или цилиндрическая заглушка для остановки или запуска потока. Диск имеет форму пробки, которая имеет проход для прохождения потока.

Этот просверленный канал находится на одной линии с потоком в открытом положении. Когда пробка поворачивается на 90° из открытого положения, твердая часть пробки блокирует поток.

Используется вместо задвижки, где требуется быстрое срабатывание. Его можно использовать в условиях высоких температур.

Типы плунжерных клапанов

Эти клапаны доступны со смазкой или без смазки и с различными типами портовых отверстий через плунжер.

Смазанный пробковый клапан

Плунжер внутри смазываемого пробкового клапана имеет полость посередине вдоль своей оси. Вы можете увидеть это на изображении. Смазочная камера в нижней части и штуцер для подачи герметика в верхней части обеспечивают подачу смазки.

Небольшой обратный клапан под инъекционным фитингом предотвращает вытекание герметика в обратном направлении после того, как герметик впрыснут в полость.

Поверхность плунжера постоянно смазывается герметиком, который поступает из центральной полости через радиальные отверстия в смазочные канавки на поверхности плунжера. Итак, зачем нам все это нужно? Многие пробковые краны имеют цельнометаллическую конструкцию.

Узкий зазор вокруг плунжера может привести к утечке, и если вы еще больше уменьшите зазор, это увеличит трение, и плунжер может застрять внутри корпуса клапана.

Изображение – Serck Audco, Newport

Смазка снижает усилие, необходимое для открытия или закрытия клапана, и обеспечивает плавное движение плунжера. Это также предотвращает коррозию вилки.

Смазочный материал должен быть совместим с жидкостью трубопровода. Он не должен растворяться или вымываться текучей средой, так как это может привести к загрязнению жидкости и повреждению уплотнения между плунжером и корпусом, что приведет к утечке. Кроме того, используемый герметик должен выдерживать температуру текучей среды.

Пробковые клапаны со смазкой доступны в большом диапазоне размеров и подходят для работы в условиях высокого давления. Эти клапаны менее подвержены износу и обеспечивают лучшую коррозионную стойкость в некоторых условиях эксплуатации.

Тест по клапанам – проверьте себя, пройдите этот тест

Клапаны с пробковым затвором без смазки

В клапане этого типа используется неметаллическая эластомерная втулка или вкладыш. Эта втулка устанавливается в полости корпуса клапана. Полированная коническая заглушка действует как клин и прижимает втулку к корпусу.

Эта неметаллическая втулка уменьшает трение между плунжером и корпусом клапана. Несмазываемые пробковые клапаны требовали минимального обслуживания. Из-за неметаллического седла эти клапаны не используются в условиях высоких температур.

Смазочные и несмазочные клапаны способны обеспечить герметичное отключение и имеют компактные размеры.

Многоходовые пробковые клапаны

Здесь вы можете увидеть трехходовой многоходовой пробковый клапан. Верхнее изображение представляет собой 3-портовую 3-портовую конструкцию, а нижнее — 3-портовую 3-портовую конструкцию.

На изображении ниже показана 4-полосная конструкция .

Многоходовые клапаны используются в перекачивающих линиях и для отвода. Один многоходовой клапан может служить для трех или четырех задвижек или других типов запорной арматуры.

Однако иногда многоходовой клапан не полностью перекрывает поток. Особое внимание следует уделить указанию конкретного расположения портов для правильной работы.

Детали плунжерного клапана

Типичный плунжерный клапан состоит из корпуса, крышки, штока и плунжера. Седло является составной частью корпуса в случае смазываемого типа. Для несмазываемого типа используется неметаллическое седло для улучшения герметичности клапана.

Изображение — Справочник 9 Министерства энергетики США0005

Типы дисков запорных клапанов

Заглушки представляют собой круглые или конические цилиндры. Они могут иметь различные типы портовых отверстий, каждый с разной степенью площади отверстия.

Доступны заглушки с прямоугольным портом

  • , круглым портом
  • и ромбовидным портом

На изображении вы можете видеть коническую заглушку с прямоугольным, круглым и ромбовидным портами.

  • Прямоугольный патрубок чаще всего используется для пробковых клапанов. Прямоугольный порт составляет не менее 70% площади поперечного сечения соответствующей трубы.
  • Круглая заглушка порта   имеет круглое отверстие в заглушке. Он доступен в полнопроходном и уменьшенном исполнении. Клапаны с уменьшенным портом используются только там, где ограничение потока не имеет значения.
  • Заглушка Diamond Port имеет ромбовидный порт через заглушку. Все клапаны с алмазным портом относятся к типу Вентури с ограниченным потоком. Эта конструкция предназначена для дросселирования службы.

Применение клапана

  • Этот клапан используется в качестве двухпозиционного запорного клапана и обеспечивает герметичное отключение.
  • Его можно использовать в различных типах жидкостей, таких как воздух, газы, пары, углеводороды, шламы, буровые растворы и сточные воды.
  • Также используется в условиях вакуума и высокого давления и температуры

Преимущества

  • Простая конструкция с небольшим количеством деталей
  • Быстрое открывание и закрывание
  • Возможно техническое обслуживание в линии
  • Обеспечивает минимальное сопротивление потоку
  • s 900 -герметичный сервис
  • Конструкция с несколькими портами помогает уменьшить количество необходимых клапанов и позволяет изменять направление потока.

Недостатки

  • Для работы требуется большее усилие из-за высокого трения
  • Большие клапаны не могут управляться вручную и требуют привода
  • Падение давления из-за редукционного порта
  • Стоимость пробковых клапанов может быть больше, чем у шаровых кранов для данного размера и класса.

Нажмите здесь, чтобы узнать о других типах клапанов .

Вы мастер по компонентам трубопроводов?

Регулирующий и двухпозиционный клапан: в чем разница?

/В чем разница между регулирующим клапаном и двухпозиционным клапаном? Вот все, что вам нужно знать

Когда вы настраиваете систему управления подачей жидкости, вам приходится выбирать из десятков различных типов клапанов. Каждый из них служит определенной цели, но их прямое использование может привести к путанице. Многие люди не понимают разницы между регулирующими клапанами и двухпозиционными клапанами.

Регулирующие клапаны и двухпозиционные клапаны служат для различных целей в зависимости от степени контроля, необходимой для вашей системы. Регулирующие клапаны более точны, тогда как двухпозиционные клапаны работают по принципу «все или ничего». Читайте дальше, чтобы узнать больше об этих двух разных клапанах и о том, как они используются.

Клапаны управления

Как можно догадаться из названия, регулирующий клапан используется для управления потоком жидкости в системе. Они могут поддерживать различные переменные в определенных заданных точках, включая плотность, концентрацию, скорость потока, давление, температуру и уровни жидкости. Регулирующий клапан включает в себя корпус клапана, привод и позиционер, а также корпус в сборе и детали трима.

Приводы этих клапанов могут быть пневматическими, гидравлическими или электрическими, и они управляют открытием и закрытием клапана. Позиционеры контролируют и контролируют движения привода, чтобы поддерживать желаемую уставку.

Запорные клапаны

Двухпозиционный клапан является гораздо менее точным прибором, чем регулирующий клапан. Он либо обеспечивает беспрепятственный поток, либо полностью перекрывает поток. Существует несколько различных типов запорных клапанов, в том числе шаровые, пробковые, дисковые, запорные и шаровые клапаны.

Шаровой кран состоит из шара с прорезанным в нем каналом, который можно повернуть так, чтобы канал совпадал с остальной частью линии, пропуская поток, или чтобы он не мешал потоку. Поворотные затворы имеют плоский кусок металла, который вращается, открывая или закрывая канал. В задвижках и пробковых клапанах используются конические детали, которые скользят вниз по каналу, надежно закрывая его.

использования для каждого

Регулирующие клапаны

используются в ситуациях, когда требуется особый контроль над частью системы. Они отлично подходят для работ, где точность имеет решающее значение и существует ряд факторов, которые необходимо строго контролировать.

Шаровые краны хороши для более черно-белых ситуаций. Поскольку они решают все или ничего, их часто используют в качестве мер экстренного отключения. Вы даже можете иметь регулирующий клапан и двухпозиционный клапан в одной системе, при этом двухпозиционный клапан действует как резервный в случае отказа регулирующего клапана.

Узнайте, как использовать различные клапаны

Запорные клапаны и регулирующие клапаны в некотором смысле похожи, но разница заключается в степени их контроля. Там, где регулирующие клапаны могут быть очень точными, двухпозиционные клапаны могут делать именно то, что следует из их названия: включать или выключать. Каждый из различных клапанов занимает важное место в вашей системе.

Если вы хотите найти лучшие клапаны для своей системы, посетите остальную часть нашего сайта CPV Manufacturing. У нас есть клапаны и фитинги для любого применения, от судостроения и промышленных газов до нефтехимических и фармацевтических систем. Ознакомьтесь с нашим руководством по выбору продукции и найдите клапан, соответствующий вашим потребностям.
