Спринклерная система и дренчерная система: принцип работы, характеристики, отличия

Содержание

• Чем отличается спринклерная система пожаротушения от дренчерной
  • Характеристики спринклерных систем
    • Порядок срабатывания спринклерной системы автоматического пожаротушения
    • Особенности спринклерной системы пожаротушения
    • Достоинства и недостатки
    • Устройство
    • Разновидности спринклеров
    • Особенности монтажа
  • Особенности дренчерной системы пожаротушения
    • Срабатывание и принцип функционирования
    • Основные технические характеристики и преимущества
    • Правила монтажа и расчета
  • В чем отличия этих систем тушения пожаров
    • Что лучше использовать
    • Заключение
    • Видео по теме

Вода и по сегодняшний день остается самым доступным и не менее эффективным средством в борьбе с огнем. Она подходит для ликвидации практически всех типов пожаров. К тому же, вода – это самый экономичный вариант, чего нельзя сказать о пенах и специальных аэрозолях. На сегодняшний день есть две наиболее эффектных систем автоматического пожаротушения – спринклерная система и дренчерная система. Сегодня попытаемся разобраться, что они из себя представляют, чем отличаются друг от друга и какая система лучше.

Характеристики спринклерных систем

Суть такой системы заключается в следующем: тепловой замок реагирует на изменение температуры воздуха в помещении, а при критическом показателе разрушается и приводит систему пожаротушения в действие. Тепловой замок представлен специальной колбой, которая очень чувствительна к переменам температуры.

Порядок срабатывания спринклерной системы автоматического пожаротушения

Когда тепловой замок разрушается, происходит следующее:

1. В магистрали снижается давление, на что реагируют специальные датчики и инициируют запуск первого насоса.
2. Отключение первого насоса приводит в действие работу центрального насоса, который поставляет воду в зону возгорания.
3. Когда запускается первый насос, система передает тревожный сигнал и оповещает о пожаре персонал.

Особенности спринклерной системы пожаротушения

Действие спринклерной системы

Уникальность такой системы в том, что она способна охватывать непосредственно очаг возгорания. Точечное тушение увеличивает эффективность всего процесса и защищает другие помещения.

Важно! Предназначена данная система для устранения огня исключительно на локальных площадях. Если речь идет о смежном помещении, то здесь критический уровень температуры для последующего разрушения колбы может не наблюдаться даже при наличии открытых источников огня.

Достоинства и недостатки

Преимущества:

1. Простой монтаж
2. Легкость в обслуживании.
3. Высокая эффективность.
4. Простая настройка системы.
5. Не влияет на дизайн интерьера помещения.

Недостатки:

1. Большой расход огнетушащего вещества.
2. После разрушения колбы спринклерные оросители нужно заменять на новые.
3. Реагирует система исключительно на увеличение температуры воздуха в защищаемой зоне. Если помещение будет полностью задымлено, но температура будет ниже того уровня, который нужен для разрушения колбы, система не активируется.
4. Нельзя использовать систему при низких температурных показателях. Рабочая температура – от +5 градусов по Цельсию. Низкая температура может стать причиной тому, что вода в трубах просто замерзнет.

Устройство

1. Спринклер с розеткой сверху/снизу.
2. Датчик для контроля уровня давления в системе.
3. Разъемные муфты.
4. Датчик уровня контроля количества жидкости в резервуаре.
5. БУ спринклерной установкой.
6. Три насоса – первичный, основной и запасной.
7. Компрессор.

Разновидности спринклеров

1. Позиционные. Распыляющая розетка может монтироваться вверх и вниз.
2. С направленной струей. Создают плотную водяную завесу и защищают другие помещения от огня.
3. Тонкодисперсные. Конструкция отличается наличием специальной насадки. Применяются там, где распыление большого количества воды может стать причиной повреждения материальных ценностей.
4. С повышенной чувствительностью. Используются в тех помещениях, которые отличаются высокими потолками, что не позволяет температурному порогу достичь пика очень быстро.

Особенности монтажа

Монтаж подразумевает использование труб с качественным антикоррозийным покрытием. В зависимости от особенностей помещения выбирается свой способ крепления трубопровода. Резервуар с водой устанавливается в отапливаемом помещении, куда выводятся и дренажные трубки.



Вода и по сегодняшний день остается самым доступным и не менее эффективным средством в борьбе с огнем. Она подходит для ликвидации практически всех типов пожаров. К тому же, вода – это самый экономичный вариант, чего нельзя сказать о пенах и специальных аэрозолях. На сегодняшний день есть две наиболее эффектных систем автоматического пожаротушения – спринклерная система и дренчерная система.



Особенности дренчерной системы пожаротушения

Спринклерные и дренчерные установки пожаротушения по-своему хороши. Впрочем, главная отличительная особенность последней – это отсутствие теплового замка. Плюс ко всему, вода не находится в системе. Поступает она в трубы лишь после открытия клапана на центральном резервуаре.

Срабатывание и принцип функционирования

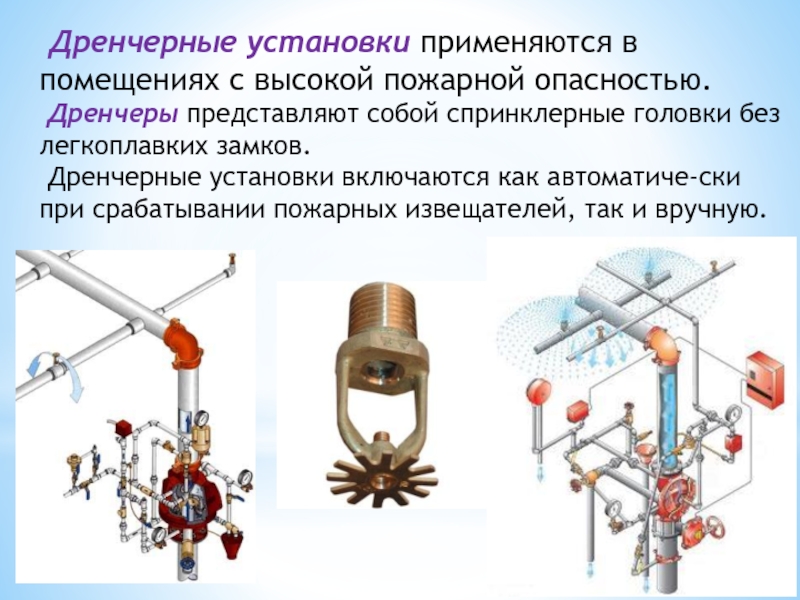

Дренчерная система

Система может быть активирована двумя способами. Первый – активировать систему вручную. Второй – посредством пожарной сигнализации. Действует следующим образом:

1. Обнаружение возгорания системой. Могут использоваться, как тепловые датчики, так и устройства, реагирующие на открытый источник огня или задымленность помещения.
2. Система передает тревожный сигнал на БУ, где осуществляется анализ данных.
3. Если показатели соответствуют тому, чтобы активировать пожарную сигнализацию, срабатывает клапан и насос, который подает воду из центрального водопровода или резервуара.
4. Вода заполняет всю систему и под давлением подается с распылителей.

Основные технические характеристики и преимущества

1. Быстрый отклик системы. Датчики реагируют на задымление или повышение температуры в помещении. Если показатель достигает отметки в 65-75 градусов по Цельсию или происходит резкий скачок на 10-15 градусов, система активируется.
2. Напор жидкости в системе при использовании обычных насосов составляет 100-600 м3/ч. Это позволяет практически мгновенно заполнить трубы водой.
3. Не нужно заменять конструктивные элементы системы после ее срабатывания. Достаточно просто восстановить позиции запорных кранов и заполнить резервуар водой.
4. В качестве огнетушащего вещества можно использовать газ или пену, что позволит минимизировать материальный ущерб, который может быть нанесен большим количеством воды.

Правила монтажа и расчета

1. Один распылитель контролирует площадь до 9 квадратных метров.
2. Расстояние между распылителями – не меньше 3 метров.
3. Объем воды или другого огнетушащего вещества – от 0,5 л/сек на 1 квадратный метр защищаемой зоны.
4. Скорость подачи огнетушащего вещества в распределительной магистрали – от 10м/сек. В трубопроводе с распылителями – от 3 м/сек.
5. Для создания водяной завесы используются распылители с диаметром отверстия 10, 12 или 16 мм.

Читайте так же:  Пожарный щит: требования, комплектация, виды, типы, классы, правила содержания

В чем отличия этих систем тушения пожаров

В спринклерной и дренчерной системе пожаротушения отличия касаются охвата области тушения. Для небольших помещений, например, рабочих офисов, подойдут спринклерные оросители. Они быстро ликвидируют возгорание и защитят соседние помещения. Если же речь идет о больших помещениях и предприятиях, то здесь целесообразней использовать дренчерную систему. Они отличаются большим охватом площади, а поэтому смогут защитить даже те области, куда огонь только собирается переходить.

Еще один важный момент – это температура. Спринклерную систему не рекомендуется использовать в помещениях, где температура опускается ниже +5 градусов по Цельсию. В противном случае, вода просто замерзнет в водопроводе. В случае с дренчерной системой, то до активации системы пожарной безопасности, трубопровод остается пустым, а резервуар с огнетушащим веществом можно разместить в отапливаемом помещении.

Третий момент – скорость срабатывания. Чтобы разрушить колбу, температура должна достигнуть определенного пика, и не всегда это происходит очень быстро. Именно в этом отличие спринклера от дренчера. Дренчерная система срабатывает практически мгновенно, так как здесь работать могут не только тепловые датчики, но и устройства, реагирующие на источники открытого огня и задымленность защищаемой территории.

Что лучше использовать

Чтобы понимать, какую лучше использовать систему, важно учитывать множество факторов, обращая внимание не только на площадь помещения или высоту потолков, но и на противопожарные нормы, действующие на объекте.

Заключение

Резюмируя все вышесказанное, можно с уверенностью отметить, что, дренчерная и спринклерная системы пожаротушения, разница которых заключается в нескольких основных моментах, являются очень эффективными, но только в том случае, если применять их с учетом всех особенностей защищаемого объекта. Только в таком случае можно будет рассчитывать на лучший результат.

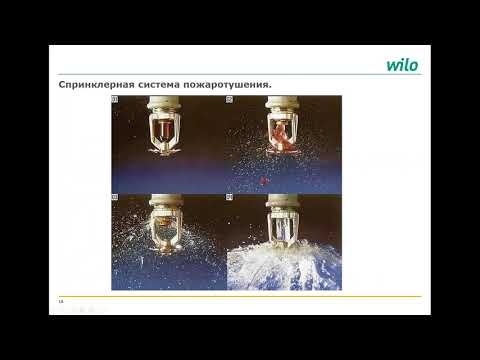

Видео по теме

Спринклерная и дренчерная система — заказать в ИСТА-Техника | ИСТА-Техника

Спринклерная и дренчерная система пожаротушения — две конкурирующих разновидности огнетушащего оборудования. Оба варианта относятся к водяным установкам пожаротушения, но имеют существенные различия в конструкции и принципе работы.

Особенности практического применения

Принцип работы спринклерной системы основан на применении тепловых замков. Эти устройства размещаются на спринклерах и представляют собой термочувствительные элементы, которые при повышении температуры расплавляются, высвобождая пружину привода. Вода из трубопровода мгновенно подаётся в зону очага возгорания. Падение давления в трубах автоматически активирует запуск насоса, который выравнивает его значение, перекачивая воду по направлению к открытому спринклеру.

Отличие дренчерной системы заключается в отсутствии тепловых замков. Пуск установки производится по показаниям сигнальных датчиков, сообщающих о возгорании и задымлении. При активации установки, вода под давлением подаётся к оросителям, при этом нужное направление потока задаётся открытием определённых клапанов. В результате тушению подвергается не только очаг пожара, но и окружающее пространство. Дополнительные возможности для применения — водяные дренчерные завесы, которые устанавливаются в проходах и проёмах помещений и предотвращают распространение огня.

Преимущества каждого типа

Спринклерная и дренчерная системы обладают определённым набором преимуществ и недостатков. Первые применения спринклеров датируются ещё XIX веком, но наибольшее распространение получили установки дренчерного типа.

К преимущественным характеристикам дренчерных систем относятся следующие факторы:

1. Установка срабатывает вне зависимости от текущей температуры в защищаемой зоне, что позволяет локализовать распространение огня.

2. Не требуется замена оросителей после срабатывания.

3. Экономичный расход воды.

4. Установки «сухого» типа допускается применять при отрицательной температуре воздуха.

5. Возможность замены воды на пену или газ в зависимости от характера защищаемого объекта.

6. Применение в совокупности с противопожарной сигнализацией — срабатывание датчиков системы автоматически активирует звуковое и визуальное оповещение.

Преимущества спринклерных систем выражаются в следующих показателях:

1. Автоматическое срабатывание при повышении температуры.

2. Относительно низкая стоимость, простота и удобство монтажа, отсутствие затруднений в обслуживании.

3. Мгновенное поступление огнетушащего вещества в очаг возгорания.

4. Возможность скрытой прокладки трубопроводов без ущерба для интерьера помещений.

Выбор между спринклерной и дренчерной системами зависит от множества факторов, правильно учесть которые может только профессионал. Специалисты компании «ИСТА-Техника» оперативно помогут вам разобраться в особенностях и различиях двух видов, а при заказе проектирования — подтвердят свои выводы требуемыми расчётами.

Есть вопросы?

Наши специалисты в кратчайшее время помогут вам выработать оптимальное техническое решение по защите объекта с учетом всех факторов.

Deluge vs. Sprinkler – узнайте отличия

Опубликовано 22 февраля 2015 г. 6 сентября 2016 г. Активная противопожарная защита, Противопожарная защита, Как это работает

Возможно, вы заметили спринклерную головку в здании и услышали о дренчерной системе на химическом заводе и подумали, что это одно и то же.

Что ж, обе системы использовали воду в качестве среды для тушения пожара или защиты оборудования, но эти две системы не совсем одинаковы.

Спринклерная система представляет собой мокрую систему , все трубопроводы которой заполнены водой и отделены от окружающей среды, которую она защищает, с помощью колбы, которая предусматривается на каждой спринклерной головке, установленной в системе. При возникновении пожара тепло от огня расплавит заглушку, что приведет к сбросу воды на отдельный спринклер. Можно активировать несколько спринклерных головок, если огонь выделяет достаточно тепла, чтобы расплавить множество лампочек поблизости. Предусмотрено несколько расчетных температур, соответствующих разнице температур окружающей среды, в которой устанавливается спринклер. в обычном офисном здании, на складе или на заводской территории.

Температура плавления	Цвет лампы
135-170 или F (57-77 или C)	Оранжевый или красный
175-225 или F (79-107 или C)	Желтый или зеленый
250-300 или Ф (121-149 или С)	Синий
325-375 или Ф (163-191 или С)	Фиолетовый
400-650 или F (204-343 или C)	Черный

Пример спринклерной головки для обычной температурной классификации (фото с http://www.

ifcgroup.com/fire-engineering/sprinkler-system-design.html)

Дренчерная система, с другой стороны, является сухой система , в которой трубопровод сухой от головки форсунки до места активации клапана (обычно называемого «дренчерным клапаном»). При обнаружении пожара с помощью отдельной системы плавких вставок, обнаружения пламени, детектора дыма и т. д. открывается дренчерный клапан, и вода выпускается через все открытые форсунки в обозначенной зоне. Дренчеры используются не только на общей площади, но и на конкретном сосуде или оборудовании, чтобы обеспечить охлаждающий эффект и предотвратить его катастрофический выход из строя из-за потери целостности стали от близлежащего огня. Такое применение требует размещения дренчерного сопла вокруг сосуда, чтобы покрыть всю площадь поверхности.

Дренчерный патрубок спиральной конструкции или типа «свиной хвост» (фото с сайта http://www.process-controls.com/John_Brooks_Company/spraying_full_cone.htm)

Пример расположения дренчерного трубопровода вокруг вертикального резервуара

Поскольку дренчерный трубопровод сухой , его может не быть после тестирования системы. Небольшое отверстие (сливное отверстие) обычно предусмотрено для слива остаточной воды из дренчерного трубопровода и предотвращения засорения, а также коррозии.

Теперь, когда вы знаете различия между двумя системами, давайте в следующий раз будем использовать правильный термин.

Хотите узнать больше? NFPA13 и NFPA15 содержат стандартные требования к спринклерной и дренчерной системам соответственно.

Оценить:

Нравится:

Нравится Загрузка…

Охлаждение Дренчер Тушение Пожаротушение Пожарная вода NFPA13 NFPA15 Спринклеры Распылитель воды
