Осушители сжатого воздуха OMI

Итальянская компания OMI — лидер среди разработчиков и производителей осушителей сжатого воздуха. Многолетний опыт компании в этой области, сделал весь ассортимент продукции конкурентноспособной на современном мировом рынке.



Серия ED рефрижераторных осушителей с точкой росы +3°С и серия DD с точкой росы +7°С, могут полностью удовлетворить потребителей сжатого воздуха в различных отраслях промышленности на территории РФ. Эти установки просты и надежны в использовании, а также редко требуют сервисного обслуживания.



В серии HTD с точкой росы +3°С используется охлаждающий хладогент R134A, который является нетоксичным фреоном, не воспламеняется и предназначен для рефрижераторных осушителей сжатого воздуха в условиях высоких температур кипения и конденсации.



Рефрижераторные осушители OMI являются необходимым звеном для качественной очистки воздуха от конденсата, после его сжатия. Весь модельный ряд холодильного типа с производительностью от 600 л/мин до 400 000 л/мин оснащен микропроцессором, который контролирует весь производственный процесс.



Горячий сжатый воздух из компрессора поступает в теплообменник для первоначального охлаждения и экономии энергии перед охлаждением хладагентом. На втором этапе вступает хладагент R134А для охлаждения, до точки росы  +3°С или +7°С.



В сепараторе происходит отделение конденсата, который сбрасывается из системы с помощью конденсатоотводчика. В пневмосистему попадает сухой сжатый воздух для использования в пневмолинии.



Отметим несколько достоинств, всех серий рефрижераторных осушителей сжатого воздуха компании OMI:

  • Надежность: там не чему ломаться;
  • Бесшумность: возможность установки в помещениях с работающим персоналом, допустимый уровень шума;
  • Безопасность: осушитель защищен металлическим антикоррозийным металлом, пыль и грязь не смогут повредить оборудование;
  • Простота установки и использования: не требуется дополнительно подготовленного места для установки;
  • Простая панель управления;
  • Возможность использования 24/7 является преимуществом без потери работоспособности;
  • Долговечность: более 10 лет бесперебойной эксплуатации при соблюдении всех норм при прохождении плановых ТО.



Адсорбционные осушители холодной регенерации серии HL, HU, KDD с точкой росы -40°С и -70°С нашли широкое применение на большинстве предприятий малого и среднего бизнеса, а также на больших промышленных производствах (например: упаковочное, медицинское, химическое) нашей страны, где установлены пневматические станции для выпуска той или иной продукции.



Для качественной и бесперебойной работы данных станций и пневмомагистралей, а также любого пневматического инструмента, требуется сухой сжатый воздух высокого качества.



Что такое «адсорбция»? Это поглощение вещества поверхностным слоем – адсорбата. В установках с холодной регенерацией итальянский производитель OMI в качестве адсорбента использует диоксид алюминия. Конструкция любого осушителя холодной регенерации с гарантированной точкой росы -40°С или -70°С состоит из двух вертикальных колонн, расположенных параллельно. Они работают поочередно.



Циклы чередуются и длятся от 5 до 10 минут. Для установки времени используется микрокомпьютер. Он прост в использовании и надежен в работе. Первая колонна используется для «осушения» сжатого воздуха, другая в это время работает в режиме десорбции (это, удаление из его пор молекул поглощенного вещества — адсорбата).



Достоинств у адсорбционных осушителей серии HL, HU, KDD несколько: экономия электроэнергии, высокая надежность, доступный ценовой диапазон, низкий уровень шума, высококачественные комплектующие, плановая замена адсорбционных наполнителей (один раз в три года) не требующая больших усилий.



Один единственный недостаток все-таки имеется – это потеря сухого сжатого воздуха в размере 15%, которая выводится в атмосферу через клапан и глушитель, после регенерации с адсорбентом.



Все работы по ремонту и настройке, а также техническому обслуживанию и монтажу данных установок, должны производиться при выключенном оборудовании. С отключением от электросети. Установить адсорбционные осушители холодной регенерации можно даже на небольшой производственной площади в непосредственной близости от рабочих мест, согласно технике безопасности.



Важно помнить, что использование адсорбционных осушителей дает возможность эффективно удалять влагу из воздушного потока при любых температурных условиях.

Рефрижераторные, адсорбционные осушители OMI

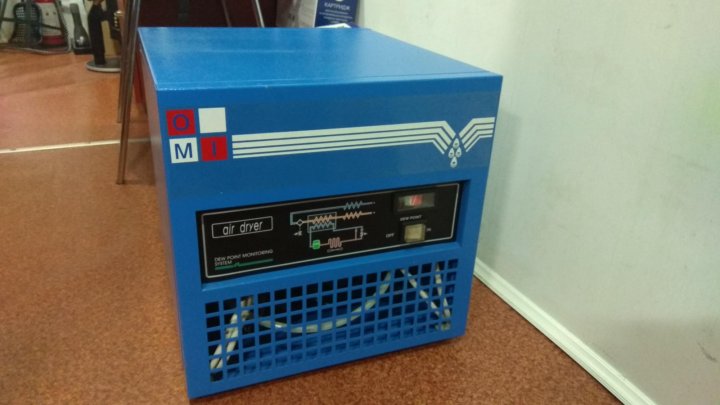

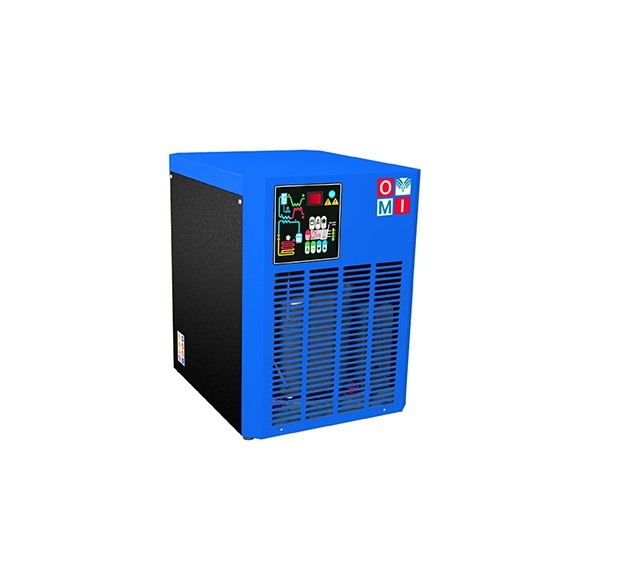

Рефрижераторные осушители серии ED

Серия ED — рефрижераторные осушители фирмы OMI предназначены для удаления излишней влаги из сжатого воздуха. Осушитель с помощью теплообменников охлаждает сжатый воздух до температуры + 3 С, и после этого сконденсировавшаяся влага автоматически сливается через конденсатоотводчик практически без потерь сжатого воздуха.

Эта серия холодильных осушителей разработана для предприятий, где пневмопроводы не подвергаются воздействиям отрицательных температур, пневмоооборудование и прочие потребители сжатого воздуха не предъявляет особые требования к его качеству. Осушители этой серии могут быть установлены для компрессоров мощностью от 3 до 250 кВт.

Помимо надежности и легкости установки эти осушители отличаются очень простым управлением и полным отсутствием сервисного обслуживания. Для правильной работы осушителя температура входящего воздуха должна быть не более +35 С, рабочее давление 7 атм. Диапазон возможных давлений от 3 до 15 атм.

Перед осушителями рекомендуется использовать фильтр OMI первой ступени QF — степень фильтрации 5 микрон.

МодельПроизводительность, л/минРазмеры присоединительные, дюймНапряжение, В/Ф
ED 213501/2230/1/50
ED 427001/2230/1/50
ED 6611003/4230/1/50
ED 9616003/4230/1/50
ED 132
2200
3/4230/1/50
ED 18030001-1/2230/1/50
ED 27045001-1/2230/1/50
ED 36060001-1/2230/1/50
ED 48080002-1/2230/1/50
ED 660110002-1/2230/1/50
ED 780130002400/3/50
ED 1000166672400/3/50
ED 1300216673400/3/50
ED 2200366673400/3/50

МодельПроизводительность,
м3/мин, (т. р. +30С)
Макс. раб.
давление,
бар
Мощность,
кВт
Габаритные размеры,
Д х Ш х В, мм
Подсоединение
ED 780
13121,9780 х 720 х 1420 2′ BSP
ED 100016,7121,9780 х 720 х 1420 2′ BSP
ED 130021,7122,78785 х 1360 х 1585 3′ BSP
ED 1700
28,3
122,78785 х 1360 х 1585 2′ BSP
ED 220036,6124,21785 х 1360 х 1585 2′ BSP
ED 270045125,07785 х 1360 х 1585 DN 100
ED 360060
12
6,291510 х 1500 х 1570 DN 125
ED 420070127,291510 х 1500 х 1570DN 125
ED 530088,3 129,521510 х 1500 х 1570DN 150
ED 6000 100 129,52 1510 х 1500 х 1570DN 150
ED 6600 110 129,52 1510 х 1500 х 1570DN 150

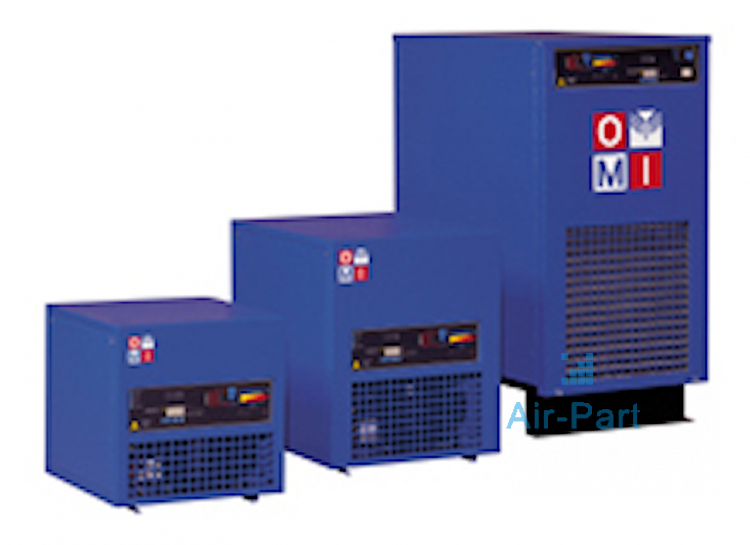

Рефрижераторные осушители OMI (DD/EL/ED)

Производительность: от 0,4 м3/мин до 11 м3/мин (при рабочем давлении 7 бар)

Точка росы сжатого воздуха: +70С

Электроподключение: 230В / 1-фазн. / 50 Гц

Максимальное рабочее давление: 16 бар, 12 бар

Потребляемая мощность: от 0,12 до 1,24 кВт

МодельПроизводительность,
м3/мин (т.р.+70С)
Макс.раб.
давление,
бар
Мощность,
кВт
Габаритные размеры,
Д х Ш х В, мм
Подсоединение
DD 360,6160,12325 x 430 x 4453/8′ BSP
EL 540,9160,17370 x 430 x 4301/2′ BSP
DD 721,2160,2325 x 430 x 4451/2′ BSP
EL 1081,8160,41420 х 510 х 5503/4′ BSP
DD 1442,4160,41395 x 486 x 5653/4′ BSP
DD 1803160,61395 x 486 x 5653/4′ BSP
ED 2604,33160,8485 x 595 x 6141′ BSP
EL 2804,6160,9500 х 610 х 9801 1/2′ BSP
DD 3405,6160,6485 x 595 x 6141′ BSP
ED 4808121,24780 х 720 х 14201 1/2′ BSP
ED 66011121,24780 х 720 х 14202 ‘ BSP

Все модели данных осушителей оснащены высокопроизводительным теплообменником

Электронная система управления

Модели ED/EL-серии могут быть оснащены электронной системой управления. Кнопочная панель обеспечивает полное управление осушителем и дает возможность доступа к его рабочим и сервисным функциям. LCD-дисплей предоставляет полный обзор рабочих параметров осушителя, а также аварийных сигналов, например, повышенное давление хладагента, повышенная температура хладагента, слишком низкая или высокая точка росы, ошибки работы компрессора, кроме того, на панели управления имеется кнопка ручного выключения и схема работы всей охлаждающей системы в целом.

Эффективный конденсатоотводчик с контролем уровня конденсата

Датчик уровня открывает дренажный клапан при определенном уровне жидкости. Во время слива конденсата потери сжатого воздуха отсутствуют. Нет потерь сжатого воздуха — экономия энергии — экономия денег.

Принципы работы рефрижераторного осушителя:

Осушение с охлаждением – это процесс, при котором сжатый воздух охлаждается хладагентом в теплообменнике. Влага, содержащаяся в сжатом воздухе, конденсируется и  удаляется. Чем больше разница температур между сжатым воздухом на входе и на выходе из рефрижераторного осушителя, тем большее количество влаги  конденсируется. Чем ниже температура охлаждения сжатого воздуха, тем меньшее количество влаги остаётся в нём.

Осушка осуществляется в две стадии:

Первая стадия: в теплообменнике воздух/воздух, тепло, приносимое сжатым воздухом, поглощается движущимся в противоположном направлении, уже охлаждённым воздухом. Дополнительная энергия для этого не затрачивается. На этой стадии, около 60% содержащейся в сжатом воздухе влаги, конденсируется.

Вторая фаза: сжатый воздух проходит через рефрижераторный теплообменник и охлаждается, достигая температуры конденсации. Оставшаяся влага в сжатом воздухе охлаждается, достигая давления конденсации, и автоматически удаляется. Циркуляцию хладагента обеспечивает компрессор. Этот компрессор сжимает газообразный хладагент и вытесняет его в конденсатор. В конденсаторе, он сжижается и впрыскивается через расширительный клапан в контур циркуляции хладагента, где он снова принимает газообразную форму. Для этого необходима тепловая энергия, которая удаляется из сжатого воздуха. Сжатый воздух охлаждается и достигает значения температуры соответствующей температуре конденсации.

Вместе с конденсатом удаляется большое количество масла, которое содержится в сжатом воздухе, полученном смазываемыми маслом или маслозаполненными компрессорами. Масло смешивается с водой. Эта смесь не должна сразу сливаться в канализационную систему; предпочтительнее, сначала разделить её, в соответствующем сепараторе, на воду и масло. Рефрижераторные осушители, как правило, полностью собраны и укомплектованы; они должны быть только подключены к источнику питания. Существуют рефрижераторные осушители различных размеров, отличающиеся объёмным расходом, температурой окружающей среды и температурой точки конденсации. Диапазон производительности по объёмному расходу холодильных осушителей колеблется от 15 до 6600 м3/час, достигаются температуры конденсации от +3°C или выше при температуре окружающей среды до +50°C. Потребность в мощности привода возрастает с увеличением объёмного расхода, который необходимо обеспечить; например, мощности 14,5 кВт достаточно для объёмного расхода 8000 м3/час.

В 90% случаев использование рефрижераторных осушителей наиболее выгодно с экономической точки зрения, так как необходимые затраты энергии и эксплуатационные расходы значительно ниже чем при использовании других процессов охлаждения и осушения сжатого воздуха.

Рефрижераторные осушители для высоких входных температур серии HTD

Осушители HTD серии аналогичны ED серии, но дополнены встроенным доохладителем и фильтром-сепаратором.

Рефрижераторные осушители серии HTD разработаны для высоких входных температур сжатого воздуха и могут устанавливаться непосредственно за поршневыми и винтовым компрессорами. Встроенный доохладитель позволяет нормально осушать воздух при его температуре +90С, а фильтр-сепаратор и конденсатоотводчик удаляют сконденсировавшуюся в осушителе влагу.

Номенклатура осушителей серии HTD предназначена для компрессоров мощностью от 3 до 18 кВт и рекомендована к применению с поршневыми компрессорами.

Для правильной работы осушителя температура входящего воздуха должна быть не более +95 С, рабочее давление 7 атм. Диапазон возможных давлений от 3 до 15 атм.

Помимо надежности и легкости установки эти осушители отличаются очень простым управлением и полным отсутствием сервисного обслуживания.

Перед осушителями рекомендуется использовать фильтр OMI первой ступени QF — степень фильтрации 5 микрон.

МодельПроизводительность, л/минРазмеры присоединительные, дюймНапряжение, В/Ф
HTD 355831/2230/1/50
HTD 508333/4230/1/50
HTD 7011673/4230/1/50
HTD 10217003/4230/1/50
HTD 14023331230/1/50
HTD 17028331230/1/50

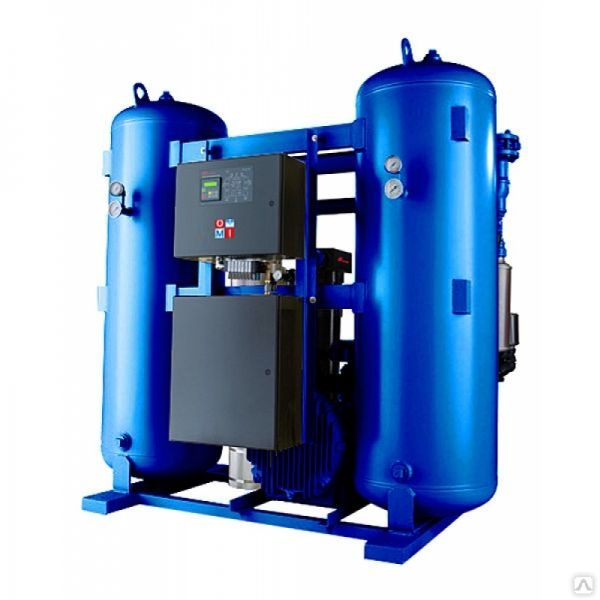

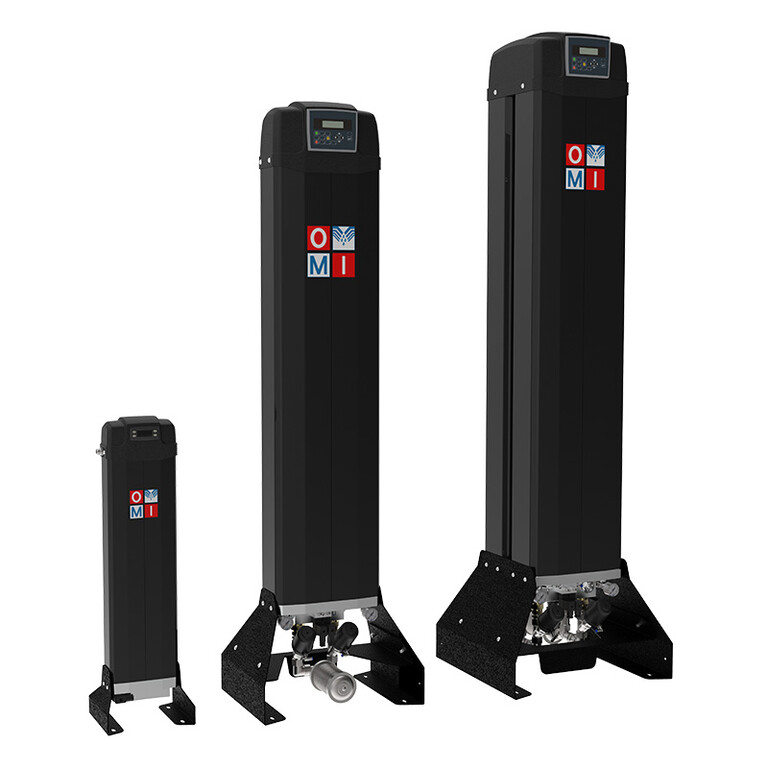

Адсорбционные осушители

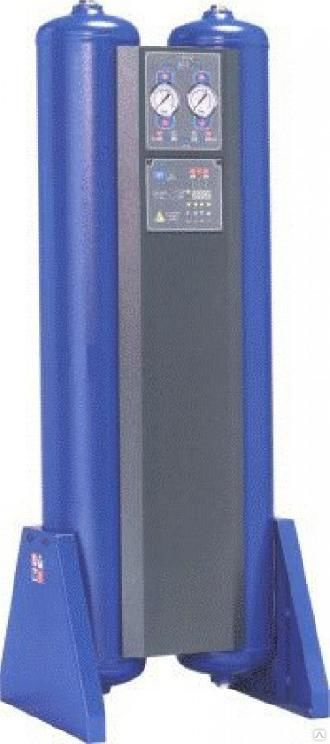

Модели адсорбционных осушителей серии HL разработаны для осушки сжатого воздуха проходящего по уличным пневмопроводам и/или использующегося в оборудовании предъявляющем особые требования к содержанию влаги. Осушка сжатого воздуха происходит за счет поглощения влаги оксидированным алюминием и последующей его продувкой, при этом достигается точка росы -40С и остаточное содержание влаги 0.88г/м3.

Возможно исполнение осушителя для работы с точкой росы от -20°С до -70°С, звоните!

Промышленные осушители серии HL удовлетворяют всем стандартам, которые установлены на современных производствах и обеспечивают осушку воздуха для компрессоров с установленной мощностью от 2 до 132кВт.

Для правильной работы осушителя температура входящего воздуха должна быть не более +35 С, рабочее давление 7 атм. Диапазон возможных давлений от 3 до 15 атм.

HL-адсорбирующие осушители осушают воздух с помощью активированного алюминия засыпанного в емкости осушителя. Срок службы адсорбента около 5 лет, после чего он утилизируется как бытовой отход.

Во избежании преждевременного загрязнения и выхода из строя осушителя, перед осушителями рекомендуется использовать систему очистки из двух воздушных фильтров:

  • OMI-QF степень фильтрации 5 мкм
  • PF степень фильтрации 1 мкм.
МодельПроизводительность, л/минРазмеры присоединительные, дюймНапряжение, В/Ф
R0122003/8230/1/50
HL 00303003/8230/1/50
HL 008013301/2230/1/50
HL 012020001230/1/50
HL 016027001230/1/50
HL 020033001230/1/50
HL 040066501-1/2230/1/50
HL 048080001-1/2230/1/50
HL 0750125002230/1/50
