Распространенные неисправности котлов отопления

Регулярные профилактические работы котлов отопления должны проводиться не реже одного раза в год.

Причины неисправностей могут быть разными: начиная от протечки воды, заканчивая поломкой основных деталей.



От чего зависит долговечность котла

Каждый заводской отопительный агрегат имеет паспорт с указанными требованиями и инструкцию по правильной эксплуатации оборудования. Выполнение всех паспортных требований гарантирует безопасную, эффективную и долговечную эксплуатацию агрегата.

Долговечность котла зависит от соблюдения норм эксплуатации котла и от качества воды, которая выполняет роль теплоносителя.

Как продлить эксплуатационный срок котла

Ежедневно обращайте внимание на котел и не оставляйте без внимания любые изменения: шумы, показания приборов, трещины, особенности горения или продуктов сгорания. Важно своевременно выполнять правила эксплуатации (указаны в паспорте) и проводить профилактическое техническое обслуживание (желательно перед началом отопительного сезона).

Каждое изменение в работе агрегата имеет свою причину, поэтому обращайтесь к мастеру своевременно.

Самые распространенные неисправности в работе бытовых котлов:

  • Протечка воды или теплоносителя.
  • Образование сажи на стенках камеры сгорания или дымохода.
  • Снижение производительности агрегата.
  • Гидроудары внутри котла.
  • Не включается горелка.
  • Горелка включается, а затем срабатывает блокировка.
  • Топливо горит неравномерно с пульсациями.
  • Во время работы горелки включается розжиг.
  • Образование копоти.

Причины неисправностей

Вытекание воды может быть обусловлено сбором конденсата водяного пара. Это частое явление после пуска котла. Второй причиной протекания воды может стать нарушение герметизации резьбовых соединений или трещина в трубопроводе.

Образование сажи может привести к сужению проходного сечения дымохода, в результате чего нарушится стабильная работа котла. Для этого необходимо произвести очистные работы через специальный люк, а для предотвращения повторного забивания, необходимо проверить тягу.

Настройка тяги и дутьевого воздуха осуществляется с помощью газоанализатора. Например, для жидкотопливного котла продукты сгорания должны содержать: СО до 200 ррm; О2 от 3,5 до 5,5 ррm; СО2 от 11,5 до 13,5 ррm.

Чрезмерно высокая температура в камере сгорания свидетельствует о плохой тяге, поэтому необходимо произвести настройку.

Перерасход топлива может свидетельствовать об ухудшении его качества либо об образовании накипи на поверхностях нагрева воды. Для предотвращения поломки, следует произвести чистку котла от накипи и установить электромагнитный преобразователь, чтобы уменьшить жесткость воды.

Если не поднимается температура теплоносителя на выходе из котла, то причин может быть несколько: неправильно отрегулирована тяга и дутье, образование накипи, неисправность в автоматике системы.

Гидроудары внутри котла могут образовываться из-за некачественного газового топлива или «завоздушивания» системы отопления. Для устранения неполадок необходимо выполнить регулировку тяги и установить автоматический воздухоотводчик.

Слишком большая температура теплоносителя может быть вызвана сбоем в автоматике котла. Эта неполадка устраняется путем перезапуска котла.

В инструкции по эксплуатации все неполадки в работе котла описаны.

Не включается горелка – причин может быть несколько: если это жидкотопливный агрегат, возможно пропало напряжение на питании двигателя, параметр не в норме или блокировка не позволяет произвести запуск в целях безопасности.

Горелка включается, а затем срабатывает блокировка. Причины: не отрегулированы электроды зажигания, нарушена изоляция электродов, неисправен программный контроллер, невозможна подача топлива (засор, отсутствие, неисправность).

Во время работы котла включается розжиг. Причиной этого явления может стать загрязненный фотоэлемент или неисправная автоматика.

Неравномерное пульсирующее горение может быть вызвано слишком сильным напором дутьевого воздуха.

Образование сильной копоти свидетельствует о неправильной настройке тяги/дутья или о плохом качестве топлива.

Почему не стоит заниматься самостоятельной починкой:

  1. Неквалифицированный ремонт может усугубить ситуацию и агрегат станет опасным для жизни.
  2. При неосторожных действиях могут повредиться другие элементы агрегата.
  3. Возможно, была определена неверная причина, а устранение ложной причины не приведет к починке.
  4. Мастер выполнит ремонт с гарантией.

Автономное отопление – это удобно, эффективно и практично, однако не стоит забывать о проведении регулярных профилактических технических осмотрах.

otoplenie-pro.com

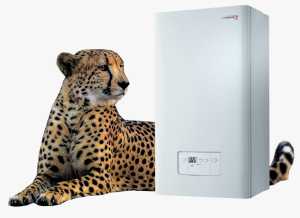

Вероятные ошибки, их коды и неисправности котлов Протерм (Рrotherm)

Вероятные ошибки и причины возникновения

В этой статье собраны все вероятные неисправности и варианты их устранения, а так же коды ошибок для котлов Протерм (Protherm). Вся информация читается в следующем порядке: код — наименование — возможная неисправность. Если у вас возникли какие-либо дополнительные вопросы, просьба оставлять их в комментариях к данной статье.

Узнать цену и купить отопительное оборудование и сопутствующие товары вы можете у нас. Пишите, звоните и приходите в один из магазинов в вашем городе. Доставка по всей территории РФ и стран СНГ.

Код ошибки F00 — Неисправность датчика температуры нагревания (NTC2)

Датчик подачи (NTC 2) отключен.

Код ошибки F01 — Неисправен датчик температуры нагрева (NTC5)

Датчик обратки (NTC 5) отключен.

Код ошибки F10 — Неисправен датчик температуры нагревания (NTC2)

Короткое замыкания датчика подачи (НТС).

Код ошибки F11 — Повреждение датчика температуры нагрева (NTC5)

Короткое замыкания датчика обратки (NTC 5).

Код ошибки F13 — Неисправность датчика бойлера (NTC 1)

Короткое замыкание датчика: шунт вместо датчика на X16:

  1. Проверьте соединения датчиков.
  2. Проверьте кабели датчиков.
  3. Проверьте датчик.

Код ошибки F20 — Неисправность перегрева (97C измерено датчиком теплового потока) (НТС)

Нет расхода отопительной воды по контуру котла Protherm:

  1. Удостоверьтесь, что насос работает должным образом.
  2. Разблокируйте насос.
  3. Удостоверьтесь, что нагревательные краны открыты, так же как и байпас.
  4. Проверьте состояние пластинчатого теплообменника, если неисправность возникает в режиме горячей воды.

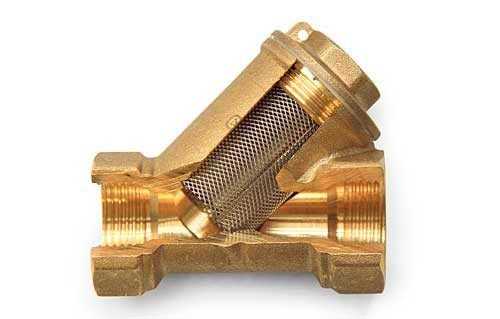

  5. Проверьте состояние теплового фильтра.

Код ошибки F22 — Ошибка: в установке нет воды (менее 0,3 бар) (Cp)

  1. Протечка системы отопления — заполните систему.
  2. Протечка ПСК — удостоверьтесь, что протечек нет.
  3. Дефект расширительного бака — проверьте расширительный бак.

Код ошибки F23 — Ошибка: достигнута максимальная разница между температурами подачи и обратки (35К) (НТС)

Проблема с циркуляцией воды (малым расходом):

  1. Проверьте разъем датчиков теплового выхода и возврата.
  2. Проверьте скорость насоса.
  3. Смотрите ошибку F20.

Код ошибки F24 — Неисправность циркуляции воды (температура поднимается быстрее, чем 10К/с) (NTC2, NTC5)

Плохая работа насоса или низкое давление воды:

  1. Смотрите ошибку F20.
  2. Отопительные краны закрыты, байпас не работает.
  3. Насос отключен или заблокирован.

Код ошибки F25 — Ошибка поступления продуктов сгорания (только для вариантов с открытым дымоходом) (К11)

Устройство защиты (К11) в отводе тяги обнаружило избыток дыма.

Помощь по диагностике неисправностей:

  1. Проверьте выхлопную трубу (разъем, длину, диаметр, не блокируется ли она или дымоход).
  2. Проверьте поступление воздуха в помещение.
  3. Проверьте термостат.

Электрические вытяжки в помещении с аппаратом запрещены.

Код ошибки F26 — Ошибка отсутствие необходимого тока через газовый клапан шагового двигателя

Шаговый двигатель отключен или неисправен:

  1. Проверьте разъем шагового двигателя.
  2. Проверьте двигатель.

Код ошибки F27 — Ошибка поступления сигнала пламени (ток ионизации) не смотря на закрытые газовые клапаны

Нарушение логики процесса:

  1. Проверьте электрод определения пламени.
  2. Проверьте основную плату котла Protherm.
  3. Проверьте герметичность газовой арматуры.

Код ошибки F28 — Не обнаружено пламя во время розжига

  1. Неверные установки газового клапана — проверьте настройку газового клапана.
  2. Газовый клапан неисправен — проверьте газовый клапан.
  3. Электроды розжига неисправны — проверьте состояние электрода (коррозия).
  4. Плохое заземление — исправить.

Код ошибки F29 — Ошибка: потеря пламени во время работы горелки (FL)

  1. Недостаточность или отсутствие газа — проверьте контур поставки газа (кран газа открыт).
  2. Нагар на электроде ионизации — проверьте состояние электрода (коррозия).
  3. Неисправна система зажигания и контроля пламени — проверьте соединения контура розжига.

Код ошибки F33 — Неисправность дифференциального реле (Pr)

Выключатель не переходит в положение выкл. (OFF), когда вентилятор находится в выключенном положении:

  1. Проверьте дифференциальное реле (маностат).
  2. Мусор в тракте системы контроля расхода воздуха (трубке Пито, импульсной трубке).
  3. Засорение или обледенение в тракте дымоудаления либо забора воздуха.
  4. Подпор фронтального ветра.

Код ошибки F42 — Неисправность кодирующего резистора

Кодирующий резистор не в ожидаемом значении — проверьте кодирующий резистор (R1) на схеме.

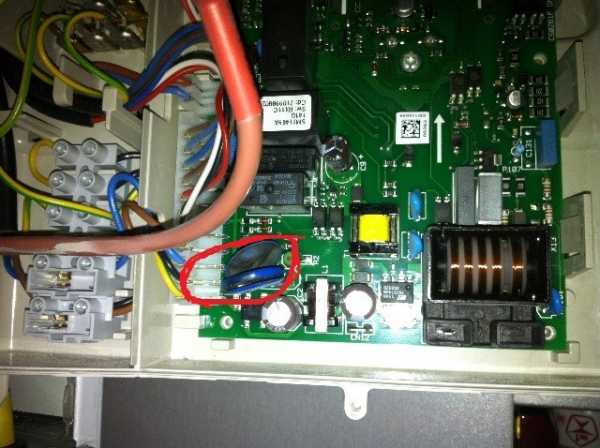

Код ошибки F61 — Ошибка главной платы контура

Неисправность управления газового клапана:

  1. Проверьте все подключения к основной плате контура.
  2. Проверьте электронную плату.
  3. Проверьте код продукта.
  4. Перезапустите прибор.

Код ошибки F62 — Ошибка электронной платы

Неисправность закрытия газового клапана.

Код ошибки F63 Ошибка основной платы

Неисправна память основной платы.

Код ошибки F64 — Ошибка главной платы контура

Быстрые изменения параметров датчика теплового потока и возврата.

Код ошибки F65 — Ошибка электронной платы

Температура основной платы слишком высока.

Код ошибки F67 — Ошибка основной платы котла

Неисправность сигнала пламени на основной плате.

Код ошибки F68 — Колебания сигнала пламени (FL)

Смотрите ошибку F28.

Код ошибки F70 — Пользовательский интерфейс не совместим с электронной платой

Неверный код продукта:

  1. Проверьте код продукта.
  2. Проверьте идентификационный номер карты.

Код ошибки F72 — Постоянна разница температур между датчиком подачи и обратки (НТС)

Несоответствие температур теплового потока и возврата (постоянная разница):

  1. Проверьте разъем датчика температуры.
  2. Замените неисправный датчик.

Код ошибки F73 — Неисправность датчика давления теплового контура (Cp)

Датчик давления закорочен или отключен:

  1. Проверьте разъем датчика.
  2. Проверьте датчик.

Код ошибки F74 — Электрическая неисправность датчика давления

Электрическая неисправность датчика давления.

Код ошибки F77 — Неисправности внешнего оборудования

Внешний газовый клапан / Конденсатный насос — проверьте подключение оборудования.

Код ошибки F83 — Ошибка: нет воды в установке и температура не повышается при зажженной горелке (NTC2, NTC5)

Контур не обезвоздушен должным образом — смотрите ошибку F22.

Код ошибки F84 — Постоянна разница температур между датчиком подачи и обратки (NTC2, NTC5)

  1. Датчики температуры потока и возврата перевернуты или отключены — проверьте разъем датчика температуры.
  2. Неисправный датчик температуры — замените неисправный датчик.

Код ошибки F85 — Неисправность датчиков подачи и обратки (NTC2, NTC5)

Датчики температуры потока и возврата подключены к одной и той же трубе — проверьте разъем датчика температуры.

Ошибки напольных котлов Протерм

Если вы на 100% не уверены в чем именно проблема и в том, что вы сможете ее решить — немедленно обратитесь в сервисный центр для диагностики и устранения неисправности.

Ошибка F1 — Потеря пламени

Данная ошибка означает необратимое блокирование автоматики розжига и прекращение подачи газа через газовый клапан, т.е. потерю пламени. Подобная блокировка может возникать в тех случаях, когда, находясь в режиме открытого газового клапана, автоматика зажигания не получает обратный сигнал о наличии пламени от ионизационного электрода. Котел отключится, и на дисплее высветится ошибка F1. Данная неисправность может быть вызвана также срабатыванием элементов безопасности – аварийного термостата или термостата продуктов сгорания. Низкое давление газа на входе, неправильное электрическое подключение (перепутаны местами фаза и ноль) также могут быть причиной потери пламени.

Для снятия сбоя нажмите кнопку RESET (Сброс).

Если сбой не удается устранить, обратитесь в сервисную организацию.

Ошибка F2 — Неисправность котлового датчика температуры

Сигнализирует неисправность котлового датчика температуры или снижение температуры теплоносителя ниже 3 C.

Котел заблокируется, так как включение при температуре ниже 3 C недопустимо по причине вероятного образования льда.

Ошибка F3 — Перегрев котла Protherm

Сигнализирует, что температура теплоносителя выше 95 C.

Котел выключится из работы.

После падения температуры теплоносителя ниже 95 C котел автоматически возобновит работу.

Ошибка F4 — Неисправность датчика бойлера

Котел прекратит работать на нагрев бойлера. На режим отопления данная неисправность не влияет.

Ошибка F5 — Неисправность наружного датчика температуры

Аппарат работает без ограничений, но температура теплоносителя регулируется по котловому датчику.

Если аппарат не работает в эквитермическом режиме, то подобное сообщение не может появиться.

teplofan.ru

Основные неисправности газовых котлов. Ремонтируем котел сами

Настоящего специалиста по ремонту котлов трудно найти. Поэтому важно разбираться в них самостоятельно, ибо мастер действительно требуется не всегда и многие проблемы можно устранить самому. Рассмотрим список неисправностей котла, который максимально охватывает все возможные поломки. Статья рассчитана на неспециалиста, а обычного человека, которому под силу устранение таких проблем.

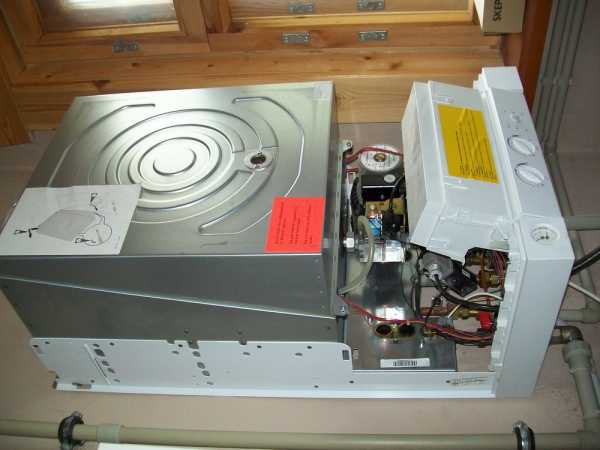

1.При включении котел совсем не работает

Для устранения этой неисправности газового котла может быть несколько способов. Самый простой — проверить включён ли котел в розетку или же выбило автомат. Если это не помогло, нужно снять кожух котла и осмотреть его внутренности на наличие короткого замыкания. Возможно есть какой-то запах или что-то потекло. Нужно проверить все ли провода и датчики расположены на своих местах. Если все в порядке, то необходимо перейти к осмотру предохранителей на электронной плате. Убедившись, что сгорел предохранитель, нужно просто заменить его новым. Если новый предохранитель сразу же сгорел, то необходимо вызывать мастера, так как это означает какую-то серьёзную поломку, которую самостоятельно исправить вряд ли удастся. Специалиста нужно вызвать и в случае, когда все предохранители в норме, Это указывает, что проблема не в них.

Обратите внимание на варистор. Он предназначен для защиты котла от перепадов напряжения. Если был какой-то перепад, то варистор будет взорван и останется только его небольшая часть. Из-за этого также может не включаться котел. Решение данной неисправности котла – просто перепаять варистор.

варистор газового котла


  1. Не включается газовый котел и не показывает ошибки

Такая неисправность газового котла возможна при обрыве цепи датчика в комнатном термостате или термостате котла. Нужно посмотреть не выключен ли комнатный датчик. Если он выключен, то механический термостат нужно просто включить, а в электронном возможно заменить батарейки.

Котел имеет много систем безопасности, которые включены в одну цепь. Когда одна из систем вышла из строя, то напряжение не поступает. Если вышел из строя комнатный термостат или термостат котла, то ошибки на панели не будет, а на другую поломку ошибка высвечивается. Поэтому, когда котел просто не хочет включаться, в первую очередь нужно проверять термостаты и начать ремонт котла именно с него.


  1. Котел также не включается, но проблема не в нем

Это может быть из-за засорения фильтра под котлом. Необходимо его найти и закрыв оба крана фильтра открутить гайку и вытащить оттуда сетку, которую нужно промыть водой и поставить обратно. При выполнении чистки фильтра, как при выполнении любых других действий, обязательно выключите котел.

Фильтр грубой очистки

Так же причина может быть в насосе, который не подает тепло по двум причинам:

  • из-за скопления воздуха;
  • заклинил ротор.

Для определения причины неисправности насоса в газовом котле, сначала нужно проверить работу ротора. Для этого нужно, открутить гайку на насосе, из которого должно вытечь немного воды, после чего вставить внутрь отвёртку, если будет слышен характерный звук, то с ротором все в порядке. Если же нет, то следует провернуть отверткой за шлицы или сделать это с помощью специального ключа.

Насос в газовом котле

При скоплении воздуха в насосе, необходимо открыть воздухоотводчик и выпустить воздух. Воздухоотводчик представляет собой вращающийся или поднимающийся вверх колпачок, при выпуске должен быть слышен звук выходящего воздуха.

  1. Стрелка манометра находится близко к красной зоне.

Когда холодная система имеет давление у красной зоны, то необходимо включить котел и разогреть её. Если при небольшом разогреве, давление сильно поднимается от 0,7 до 1,5 бара, это будет означать, что в расширительный бак необходимо добавить воздух, из-за его потери. Для этого нужно сбросить системное давление до нуля (открыть кран и слить немного воды) и с помощью обычного автомобильного насоса или же компрессора накачать на 1,3 бара, после чего довести системное давление до 1,5 бара.

Как ремонтировать кодовые неисправности котла?

Ошибка перегрева котла

Неисправность газового котла в виде перегрева может возникать из-за отсутствия циркуляции. В этом случае, нужно проверить насос и фильтр. Возможно сломался и термостат перегрева.

Низкое давление в системе

Если давление не поднимается при разогреве котла, то может быть просто нарушена герметичность системы и нужно подтянуть соединения, после чего немного добавить давления. Если данная проблема возникла практически сразу после установки котла, значит нужно просто удалить воздух через автоматический воздухоотводчик и добавить немного воды.

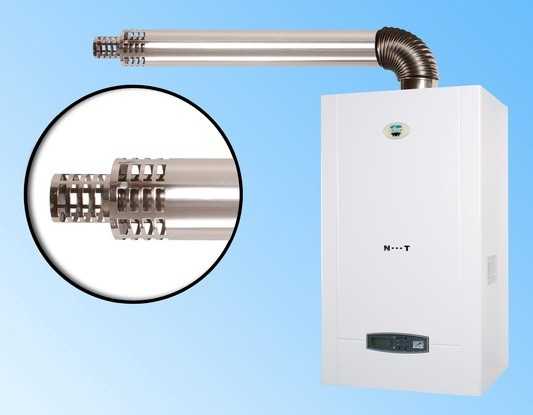

Отсутствует тяга газового котла

Если котел с открытой камерой сгорания, достаточно посмотреть не забилась ли она чем-нибудь. Если же камера сгорания закрытая, то с наружной трубы капает конденсат, попадая во внутреннюю и замерзая, в зимнее время года, превращается в сосульку, перекрывая доступ воздуха в котел. Для устранения этой проблемы необходимо полить образовавшуюся сосульку горячей водой. Так же может попасть в дымоход другой посторонний предмет

Котел при зажигании не разжигает пламя

Это указывает на неисправность газового клапана в котле. Чтобы убедиться в этом, можно отвернуть шланг и посмотреть подается ли газ. Если газ есть, то следует вызвать специалиста, который заменит данный клапан.

Котел разжигается, но пламя сразу гаснет

В этом случае панель может показать неисправность газового котла в виде отсутствия тока ионизации. Нужно это проверить, включив заново котел, перевернув вилку, поменяв тем самым фазы. Если ничего не изменилось, то возможно нарушена работа тока ионизации, из-за каких-либо электро работ в доме. Если же котел периодически тушит пламя, то это связано со скачками напряжения и нужен стабилизатор.

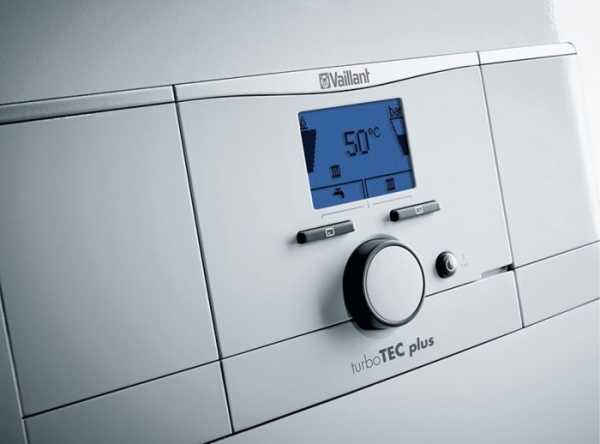

Панелью выдаются некорректные ошибки

Иногда могут возникать ошибки электронной платы. Происходит это от плохого электричества и некачественного электропитания. От этого, на платах возникают некие паразитные заряды, из-за которых и наблюдаются такие ошибки. Для устранения этого, нужно отключить котел от сети и дать ему постоять около 30 минут. Конденсаторы за это время разрядятся и эти ненужные заряды исчезнут. После этого котел должен работать хорошо.

В целом на этом все. Если материал был полезен, не забудьте поделится им, нажав по кнопкам социальных сетей ниже этого текста.

Так же узнайте, как правильно выбрать газовый котел, чтобы не было проблем в дальнейшем:

eurosantehnik.ru

Ошибки и неисправности котлов Protherm



































































Код ошибкиОписаниеКак исправить
F0




Потеря давления в отопительной системе
Произошло снижение давления отопительной воды в котле / системе. Давление находится на уровне 0,7 бар. Работа котла автоматически остановлена – мигают светодиоды возле символов “индикатор” и “молния”. После повышения давления котел по требованию возобновит свою работу.

Проверьте:

– давление отопительной воды в котле / системе
– датчик давления или систему кабелей

– плату управления котлом.

Цепь датчика NTC температуры подающей линии разомкнута

Обратитесь в обслуживающую организацию.
F1




Исчезновение пламени
Пламя погасло вследствие прекращения подачи газа к котлу – мигает светодиод у символа “молния”

Проверьте:

– аварийный термостат и при необходимости проведите его перезапуск

– подачу газа на входе в котёл

– настройку мощности котла (нижняя граница мощности не соответствует предписанному значению)

– расстояние между концами запальных электродов + кабели, ионизационный электрод + кабель

– трансформатор розжига

– газовый клапан

– автоматику управления.

Цепь датчика NTC температуры обратной линии разомкнута

Обратитесь в обслуживающую организацию.
F2




Неисправность датчика воды отопления

Обрыв или замыкание цепи датчика температуры воды отопления. Котёл отключён – мигает светодиод у символа “молния”

Проверьте:

– сопротивление датчика

– кабели, соединяющие датчик с панелью управления.

Цепь NTC датчика температуры ГВС разомкнута

Обратитесь в обслуживающую организацию.
F3




Перегрев котла
Котёл быстро перегревается. После остывания работа котла возобновляется в зависимости от заданных параметров (температура воды отопления и горячей хозяйственной воды, настройка комнатного регулятора).

Проверьте:

– фильтр воды отопления (засорение)

– насос воды отопления (загрязнение)

– теплообменник воды отопления / горячей хозяйственной воды (засорение)

– не используется ли неподходящая незамерзающая смесь.

Цепь NTC датчика бойлера ГВС разомкнута

Обратитесь в обслуживающую организацию.
F4




Неисправность датчика горячей хозяйственной воды

Обрыв в цепи датчика температуры горячей хозяйственной воды. Котёл отключён – мигает светодиод у символа “молния”

Проверьте:

– сопротивление датчика

– кабели, соединяющие датчик с панелью управления.

Цепь NTC датчика коллектора разомкнута

Обратитесь в обслуживающую организацию.
F5




Другие неполадки

  1. Пламя после закрытия газового клапана горит более 5 секунд.
  2. Напряжение питания меньше 170 В.
  3. Используется несовместимая панель управления или панель дисплея (пользовательский интерфейс).
Обратитесь в обслуживающую организацию.

Цепь датчика отработанных газов разомкнута

Обратитесь в обслуживающую организацию.
F6




Неисправность дифференциального реле или вентилятора (BTV) Неисправность термостата дымовых газов (BOV)

Дифференциальное реле (BTV) остаётся в разомкнутом состоянии. Не работает вентилятор (BTV). Разомкнут термостат дымовых газов (BOV). Котёл отключён – мигает светодиод у символа “молния”

Проверьте:

– шланг подачи воздуха от вентилятора к дифференциальному реле

– правильное положение шланга дифференциальному реле (место подключения P2)
– работу вентилятора.

Цепь датчика тяги разомкнута

Обратитесь в обслуживающую организацию.
F7




Ошибка связи
Котёл не распознаёт входных сигналов – мигает светодиод у символа “молния”

Проверьте:

– подключение разъёмов на панели управления и панели дисплея / пользовательский интерфейс

– панель управления (визуально)

– панель дисплея / пользовательский интерфейс (визуально).
Неисправность подключения NTC датчика температуры в обратной линии, поступающей из солнечного коллектора Обратитесь в обслуживающую организацию.
F8




Неисправность газового клапана

Газовый клапан не реагирует на команды панели управления. Котёл отключён – мигает светодиод у символа “молния”

Проверьте:

– разъём питания газового клапана

– сопротивление катушки газового клапана.
Цепь NTC датчика заземления бойлера ГВС разомкнута Обратитесь в обслуживающую организацию.
F9



Потеря заданных параметров котла

Могли быть потеряны пользовательские или сервисные настройки некоторых параметров котла.
Проверьте:

– настройки пользователя

– сервисные настройки котла (параметры мощности котла, выбег насоса).
Цепь NTC датчика вытяжки разомкнута Обратитесь в обслуживающую организацию.
F10 Короткое замыкание NTC датчика температуры подающей линии Обратитесь в обслуживающую организацию.
F11 Короткое замыкание NTC датчика температуры обратной линии Обратитесь в обслуживающую организацию.
F12 Короткое замыкание NTC датчика бойлера ГВС Короткое замыкание NTC датчика температуры ГВС Обратитесь в обслуживающую организацию.
F13 Короткое замыкание NTC датчика бойлера ГВС Обратитесь в обслуживающую организацию.
F14 Короткое замыкание NTC датчика коллектора Обратитесь в обслуживающую организацию.
F15 Короткое замыкание датчика отработанных газов Обратитесь в обслуживающую организацию.
F16 Короткое замыкание датчика тяги Обратитесь в обслуживающую организацию.
F17 Короткое замыкание NTC датчика температуры обратной линии из солнечного коллектора Обратитесь в обслуживающую организацию.
F18 Короткое замыкание NTC датчика заземления бойлера ГВС Обратитесь в обслуживающую организацию.
F19 Короткое замыкание NTC датчика вытяжки Обратитесь в обслуживающую организацию.
F20 Сработал предохранительный ограничитель температуры Обратитесь в обслуживающую организацию.
F21 Котел заблокирован в результате превышения порогового значения Обратитесь в обслуживающую организацию.
F22 В котле недостаточен уровень воды, насос заблокирован либо неисправен Обратитесь в обслуживающую организацию.
F23 Низкий уровень воды: большая разница температур между NTC датчиками на подающей и обратной линий Обратитесь в обслуживающую организацию.
F24 Низкий уровень воды: быстрое повышение температуры Обратитесь в обслуживающую организацию.
F25 Подача воды высокой температуры Обратитесь в обслуживающую организацию.
F26 Неправильное значение силы тока обмоток шагового двигателя газового клапана Обратитесь в обслуживающую организацию.
F27 Ионизационное устройство сигнализирует наличие пламени, хотя газовый клапан закрыт Обратитесь в обслуживающую организацию.
F28 Неудачная первая попытка розжига Обратитесь в обслуживающую организацию.
F29 Потеря пламени во время работы горелки Обратитесь в обслуживающую организацию.
F30 Размыкание цепи блокирующего датчика Обратитесь в обслуживающую организацию.
F31 Короткое замыкание блокирующего датчика Обратитесь в обслуживающую организацию.
F32 Противоморозная защита вентилятора активизирована: обороты вентилятора находятся за пределами допустимого Обратитесь в обслуживающую организацию.
F33 “Противоморозная защита вентилятора активизирована: датчик давления разомкнут
Датчик давления не разомкнут (когда вентилятор не работает)”
Обратитесь в обслуживающую организацию.
F35 Ошибка в системе дымоудаления Обратитесь в обслуживающую организацию.
F36 Диагностика тяги (только для моделей с отводом продуктов сгорания в дымоход) Обратитесь в обслуживающую организацию.
F37 Обороты вентилятора во время его работы находятся за пределами допустимого Обратитесь в обслуживающую организацию.
F38 Измеряемая частота превышает допустимые пределы Обратитесь в обслуживающую организацию.
F39 Ошибка в автодиагностике котла Обратитесь в обслуживающую организацию.
F41 Неправильное регулирование газа Обратитесь в обслуживающую организацию.
F42 Проблема с кодирующим резистором Обратитесь в обслуживающую организацию.
F43 Неправильная идентификация модели котла Обратитесь в обслуживающую организацию.
F49 Низкое напряжение шины eBus Обратитесь в обслуживающую организацию.
F55 Ошибка датчика CO Обратитесь в обслуживающую организацию.
F58 Никакой обратной связи относительно предварительного нагрева Обратитесь в обслуживающую организацию.
F60 Ошибка в управлении газовыми клапанами + Обратитесь в обслуживающую организацию.
F61 Ошибка в управлении газовыми клапанами – Обратитесь в обслуживающую организацию.
F62 Ошибка газового клапана отключен Обратитесь в обслуживающую организацию.
F63 Ошибка EEPROM Обратитесь в обслуживающую организацию.
F64 Ошибка AOC Обратитесь в обслуживающую организацию.
F65 Перегрев электроники Обратитесь в обслуживающую организацию.
F66 Ошибка в работе шины данных IIC Обратитесь в обслуживающую организацию.
F67 Сигнал о наличии пламени от ASIC недостоверен Диагностированный входящий сигнал о наличии пламени находится вне диапазона (O или 5В) Обратитесь в обслуживающую организацию.
F70 Неправильное OSN Обратитесь в обслуживающую организацию.
F71 Датчик расхода горячей воды постоянно разомкнут Обратитесь в обслуживающую организацию.
F72 Постоянная разница показаний датчика протока и NTC датчика температуры обратной линии Обратитесь в обслуживающую организацию.
F73 Датчик давления не подключен или в нем произошло короткое замыкание Обратитесь в обслуживающую организацию.
F74 Неисправность в электрической части датчика давления (или поврежден провод) Обратитесь в обслуживающую организацию.
F75 Повторяющаяся ошибка датчика давления. После запуска насоса не был зарегистрирован скачок давления. Обратитесь в обслуживающую организацию.
F76 Неисправность теплового предохранителя на первичном теплообменнике Обратитесь в обслуживающую организацию.
F80 Ошибка SHE датчика на входе Обратитесь в обслуживающую организацию.
F81 Ошибка циркуляционного насоса Обратитесь в обслуживающую организацию.
F82 Неисправный анодный тестер Обратитесь в обслуживающую организацию.
F90 Не подключено к модулю APC Обратитесь в обслуживающую организацию.
F91 Неисправность датчика в модуле APC Обратитесь в обслуживающую организацию.

enbsv.ru

Котёл Аристон, коды ошибок с пояснениями и примерами

В случае нарушения нормальной работы газового котла, индикатор выдаёт сообщение об ошибке. Зная значение высветившегося кода ошибки, специалист определяет в каком направлении искать неисправность.

Доброго дня или ночи уважаемые читатели. Уверен, что если ваш газовый котёл «приболел» то вы и ночью его не оставите в покое. Плавали…. знаем!  Так вот, в помощь вам градусник, смотря на значения которого можно определить «где болит»

Этот градусник — индикатор на панели управления котлом, и если вы знаете значение кода ошибки который вам выдаёт электроника котла, то это может сильно облегчить задачу поиска неисправности.

Так же не будет лишним знать где и какой датчик находится.

Потому как прежде чем начать с кодами ошибок, вы должны знать, что «Мозги котла» ориентируются на показания различных датчиков и порою неисправность не котла, а самого датчика может приводить к ошибке.

Быстрая навигация по статье

Назначение датчиков и где они находятся

Смотрим картинки, читаем надписи — здесь собрал все датчики применяемые в котле и сообщающие о  какой либо ошибке. За исключением датчика давления, его на этой схеме нет, так как в этой модели котла он не применяется. Ну и ещё не указан датчик с манометром, там думаю всё понятно, это просто индикатор сообщающий о величине давления в контуре. Кстати в некоторых модификациях котлов,  погружной датчик температуры  в контуре  ГВС —  NTCs так же может не стоять.

Значение кодов ошибки котла Аристон с пояснениями

В этом разделе  постараюсь не просто огласить весь список, но и привести дополнительную информацию по некоторым известным мне пунктам, с ссылками на статьи по ремонту котла Аристон  Clas.

В случае если что то  в работе котла нарушилось: То либо можно сбросить ошибку кнопкой Reset и сделать повторный пуск, либо этого сделать не получится пока не будет устранена неисправность.

Коды ошибок распределяются на шесть групп по функциональным узлам аппарата. Первая цифра кода как раз и сообщает к какой группе относится соответствующее нарушение работы:

1. Первичный контур;
2. Контур ГВС;
3. ЭБУ — (электронный блок управления)
4. Обмен данными с периферийными устройствами;  (внешние датчики, термостаты и др.)
5. Розжиг и обнаружение пламени.
6. Подача воздуха и удаление продуктов сгорания.

Первичный контур

1 01 — Перегрев (Срабатывание датчика перегрева 102 ± 4 °C.)  После остывания  ошибка сбрасывается. Возможные причины, что можно сделать.

Часто возникает при неправильном первом запуске котла, по причине того, что  не выпустили воздух из системы после заполнения её теплоносителем. Или хуже того произвели запуск без заполнения системы теплоносителем ( в котлах без датчика давления такой запуск возможен)

Далее возможны следующие причины:

Недостаточный проток теплоносителя, может возникнуть если… забит фильтр контура отопления, из за накипи в первичном теплообменнике или проблемы с циркуляционным насосом.

Также бывает сильно большое пламя на горелке, требуется регулировка газового клапана, (делается специалистом) Вы можете прикрыть газовый кран, иногда помогает.

1 02 — Датчик давления в контуре ЦО – Неисправность датчика или недостаточное давление в контуре.  Сбросить нельзя, устраняем причины.

1 03104 — 105 — 106 -107 — Недостаточная циркуляция, или недостаточное количество теплоносителя.

Возможные причины, что можно сделать.

  1. Завоздушеность системы, необходимо удалить воздух, для этого нажимаем кнопку ESC на более чем 5 сек. Котёл в течении 6 мин будет гонять насос без  розжига пламени для удаления воздуха. Проверяем давление, не менее 1 — 1,2 бара, если необходимо добавляем.
  2. Проблемы с циркуляционным насосом, часто причина этого в реле управления насосом статья об этом здесь.
  3. Ну и конечно зашлакованость теплообменников или фильтра стоящего в контуре отопления, это тоже может сильно препятствовать хорошей циркуляции.

1 08 — Отсутствует вода в первичном контуре.

Возможные причины, что можно сделать.  Убедится в наличии воды, — проверить давление, если необходимо добавить.  Наблюдаем,- если давление в течении некоторого времени (несколько дней или неделю) снова опускается, выяснить причину утечек. Помним о возможной неисправности самих датчиков. И читаем материал из этой статьи

Следующие коды ошибок мне не встречались, но в умной книге для сервиссменов они описаны так:
1 09 — Избыточное давление в первичном контуре (P>3 бар)
1 10 — Датчик температуры на подаче в контур СО (NTC1) – нет контакта
1 11 — Датчик температуры на подаче в контур СО (NTC1) – короткое замыкание
1 12 — Датчик температуры на входе из контура СО (NTC2) – нет контакта
1 13 — Датчик температуры на входе из контура СО (NTC2) – короткое замыкание
1 14 — Датчик температуры вне помещения – нет контакта
1 15 — Датчик температуры вне помещения – короткое замыкание

Контур ГВС

Эти коды тоже не встречались, тем более что не приходилось видеть котёл работающий в паре с гелиоустановкой ( солнечным коллектором) и бойлером. Так что наиболее вероятны  ошибки связанные с неисправностью датчиков в контурах ГВС или СО.

2 01 — Датчик на подаче в контур ГВС (NTCs) – нет контакта
2 02 — Датчик на подаче в контур ГВС (NTCs) – короткое замыкание
2 03- Датчик температуры в резервуаре – нет контакта
2 04 — Датчик температуры в резервуаре – короткое замыкание
2 05 — Датчик на входе в контур ГВС (из гелиосистемы) – нет контакта
2 06 — Датчик на входе в контур ГВС (из гелиосистемы) – короткое замыкание
2 07 — Перегрев трубопровода солнечного коллектора
2 08 — Низкая температура в трубопроводе солнечного коллектора
2 09 — Перегрев в резервуаре (Бойлере) Оповещение

ЭБУ —   Электронный блок управления

Сюда без нужных знаний  вообще лучше не лезть. Максимум что можно сделать обывателю, это сброс кнопкой RESET. Можно проверить надёжность контактов подключенных шлейфов и проводов, а также такой простой способ как выключить котёл из сети и включить через несколько минут. Иногда это может помочь. (См. ошибку 304)

В остальном доверьте это специалистам. Ведь не будете же вы прошивать EEPROM  (Микросхему памяти, в случае если она слетит)

Впрочем есть ещё вариант, через меню выставить вручную нужные параметры если произошёл сбой. Конечно не при всяком сбое это поможет, но попробовать можно.

Я однажды так делал. После того как хозяин котла залил плату управления водой, что то там слетело, котёл не управлялся и вёл себя не понятно как, например при вращении ручек установки температуры на дисплее показывал всякую белиберду. Единственное, что для этого нужно, так это знать как войти в сервисное меню и параметры которые нужно установить. Я нужные параметры списал со своего, такого же рабочего котла, а потом их выставил в пострадавшем котле. Помогло!

 Коды ошибок ЭБУ

3 01 Сбой дисплея, проблемы ПЗУ
3 02 Ошибка обмена данными
3 03 Внутренняя ошибка ЭБУ
3 04 Более пяти сбросов в течение 15 мин — Здесь имется в виду более 5 нажатий кнопки RESET, для сброса ошибки 304 просто выключите котёл из сети и включите снова.
3 05 Внутренняя ошибка ЭБУ
3 06 Внутренняя ошибка ЭБУ
3 07 Внутренняя ошибка ЭБУ

Обмен данными с внешними устройствами  Ну это на тот случай если ваш котёл подключен к GSM или интернет.  ( в общем можно пропустить мимо)
4 01 Ошибка обмена между модемом и шиной
4 02 Ошибка GPRS/GSM модема
4 03 Ошибка Sim-карты модема
4 04 Ошибка обмена между модемом и ЭБУ
4 05 Ошибка модема
4 06 Ошибка модема
4 07 Датчик температуры в помещении – нет контакта
4 08 Датчик температуры в помещении – короткое замыкание

Розжиг и обнаружение    ( А вот это то с чем реально можно столкнуться) Кстати некоторые из этих и не только, ошибок могут возникать при низком напряжении сети или плохом заземлении. Используйте стабилизатор. Иногда на работу котла сказывается «полярность» в розетке попробуйте перевернуть вилку питания, что бы поменять фазу и ноль на проводе.
5 01 — Отсутствие пламени при розжиге.

Возможные причины, что можно сделать

Кончился газ, это раз 🙂  ( кран забыли открыть после длительного отъезда) Если газ всё таки есть, и котёл даже зажигается, а потом тухнет с ошибкой 501 то проверяйте электрод ионизации (Датчик пламени) Убедитесь что он чистый, не загнут, (см иллюстрацию в начале поста) провод от него не перебит и доходит до платы с которой успешно соединяется.

5 02 — Обнаружено пламя при закрытом газовом клапане

Возможные причины, что можно сделать

Если пламени в действительности нет, но котёл выдаёт эту ошибку, мол «Я ещё газ не открыл, а там уже всё горит» то причина в электроде ионизации он возможно мокрый и видит то чего нет. Второе что может быть это неисправность газового клапана. Работа для специалистов.

Следующие четыре ошибки имеют общее описание: Возможная проблема в электроде ионизации, давлении газа, или притоке воздуха, оттоке продуктов сгорания. Случается что в морозы конденсат на дымоходе намерзает и препятствует движению воздуха в котёл и из него. Поэтому важна правильная установка дымохода с небольшим наклоном вниз для стекания конденсата.

5 P1 Первая попытка розжига не успешна
5 P2 Вторая попытка розжига не успешна
5 P3 Отрыв пламени в процессе работы
5 P4 Три отрыва пламени в одном рабочем цикле

6 01 Сработал датчик перегрева газохода (только в аппаратах с открытой камерой сгорания, стоит в районе дымохода)
6 04 Слишком низкая частота вращения вентилятора или неисправность датчика Холла.

Очень распространённые неисправности с кодами ошибки  607, 6Р1, 6Р2
6 07 — Реле давления воздуха сработало до начала розжига.  Подробно об этой неисправности здесь

6 08 — Реле давления не сработало, но вентилятор включился  (проверяем прессостат и все  его соединения)

6 P1  или  6Р2  — Задержка замыкания контактов реле давления воздуха.

Подробно эта неисправность описана в этой статье

Также можно встретить  такие проблемы с горячим водоснабжением по причине датчиков

Ошибка  Н45 —  Причём значение 45 может отличаться в зависимости от температуры воды. — причина, датчик NTSc.  читаем  здесь.

Нестабильная работа горячего водоснабжения,  котёл то зажигается то нет, на отопление всё нормально. — причина расходомер ( датчик прохода воды)   Подробно об всём этом, а также о неисправности клапана сброса читаем  здесь.

Ну пожалуй на этом всё, разве что осталось дать ссылочку на статью где описана причина когда давление в котле растёт само по себе.  А вдруг пригодится!

blogvp.ru

Ошибки и неисправности котлов Beretta

Чтобы возобновить работу котла переведите переключатель режимов работы в положение, подождите 5-6 секунд, затем снова переведите его в нужное положение. После этого котел запуститься автоматически. Замечание. Если не удаётся возобновить нормальную работу котла, вызовите сервисного специалиста.

При возникновении какой-либо неисправности в работе котла, на дисплее погаснет, отобразится мигающий код, и появятся символы RESET и/или . В приведенной далее таблице описаны различные неисправности.

Далее перечислены ошибки, которые пропадают автоматически.
Если произойдет одна из указанных ниже ошибок, загорится красный световой индикатор.

Если на подчиненной плате (slave) произойдет ошибка, которую необходимо сбросить вручную, необходимо нажать кнопку Reset на подчиненном (slave) котле.

Состояние котлаЖК-дисплей
Режим ожидания
Выключенвыключен
Блокировка по отсутсвию пламениA01
Блокировка по неисправности платы управленияA01
Блокировка по предельному термостатуA02
Блокировка по прессостату дымоудаленияA03
Блокировка по гидравлическому прессостатуA04
Неисправность датчика NTC ГВСA06
Неисправность датчика NTC отопленияA07
Симуляция пламениA11
Электронная настройка мин. и макс. мощностиADJ
Ожидание розжига88° мигает
Отключение по прессостату дымоудаления мигает
Отключение по гидравлическому прессостату мигает
Активирована функция преднагрева ГВСP
Запрос на предварительный нагрев ГВСP мигает
Наличие датчика уличной температуры
Запрос на работу контура ГВС60°
Запрос на работу контура отопления80°
Запрос на работу системы антизамерзания
Наличие пламени
НеполадкаКод неисправностиСимвол RESETСимвол
Блокировка из-за отсутствия пламени (D)10ДаДа
Ложная симуляция пламени (D)11ДаДа
Предельный термостат (D)20ДаНет
Термостат горелки (D) ( для MIX C.S.I.)21ДаНет
Термостат дымовых газов (D) (для CAI.)22ДаДа
Прессостат дымоудаления (D) (для MIX C.S.I.)30ДаНет
Прессостат дымоудаления (Т) (для MIX C.S.I.)31НетДа
Недостаточное давление в системе отопления (D*)40ДаНет
Недостаточное давление в системе отопления (Т*)41НетДа
Датчик давления воды (D)42ДаДа
Электронная плата (D)50-59ДаДа
Датчик температуры ГВС 1 (Т°)60НетДа
Датчик температуры в системе отопления (Т)71НетДа
Термостат низкой температуры (Т)77ДаДа
Код ошибкиПричинаПроверка и устранение
А 16ВНУТРЕННЯЯ ОШИБКАЗамените Главную плату (Master)
А 18ВНУТРЕННЯЯ ОШИБКАЗамените Главную плату (Master)
Код ошибкиПричинаПроверка и устранение
E 23ВНУТРЕННЯЯ ОШИБКАЗамените Главную плату (Master)
E 24ВНУТРЕННЯЯ ОШИБКАЗамените Главную плату (Master)
E 26ВНУТРЕННЯЯ ОШИБКАЗамените Главную плату (Master)
E 25ВНУТРЕННЯЯ ОШИБКАЗамените Главную плату (Master)
E 32НЕТ ПОДЧИНЕННОГО (SALVE)Убедитесь в том, что двухполюсные выключатели на отдельных агрегатах находятся в положении “ON” (включены).
E 34ОШИБКА 50 ГцЧастота в сети электропитания не равна 50 Герц.
E 02NTC1 разомкнут (NTC1: датчик на выходе из котла)Датчик на подающем трубопроводе в первичном контуре не подключен или в нем имеется обрыв.
E 04NTC3 разомкнут (NTC3: датчик ГВС)Датчик ГВС не подключен или в нем имеется обрыв.
E 18NTC1 – короткое замыкание (NTC1: датчик на выходе из котла)Короткое замыкание на датчике подающего трубопровода в первичном контуре.
E 20NTC3 короткое замыкание (NTC3: датчик ГВС)Короткое замыкание на датчике ГВС.
Код ошибкиПричинаПроверка и устранение
А 015 неудачных попыток розжига
  1. Убедитесь в том, что открыт клапан газа.
  2. Убедитесь в том, что между двумя электродами розжига проскакивает искра.
  3. Замените МСВА (попадание воды в схему).
  4. Замените подчиненную электронную плату (Slave).
А 04ВНУТРЕННЯЯ ОШИБКАЗамените Подчиненную электронную плату (Slave).
А 06ВНУТРЕННЯЯ ОШИБКАЗамените Подчиненную электронную плату (Slave).
А 07ВНУТРЕННЯЯ ОШИБКАЗамените Подчиненную электронную плату (Slave).
А 08ВНУТРЕННЯЯ ОШИБКАЗамените Подчиненную электронную плату (Slave).
А 09ВНУТРЕННЯЯ ОШИБКАЗамените Подчиненную электронную плату (Slave).
А 10ВНУТРЕННЯЯ ОШИБКАЗамените Подчиненную электронную плату (Slave).
А 11ВНУТРЕННЯЯ ПРОГРАММНАЯ ОШИБКАНажмите кнопку Reset (сброс).
А 12ВНУТРЕННЯЯ ОШИБКАЗамените Подчиненную электронную плату (Slave).
А 16ВНУТРЕННЯЯ ОШИБКАЗамените Подчиненную электронную плату (Slave).
А 20После того как закрывается клапан газа, проходит слишком много времени, прежде чем пламя исчезнет.Проверьте правильность работы газового клапана. Замените газовый клапан.
А 24Ошибка вентилятора Измеренная скорость вентилятора меняется слишком быстро по сравнению со считываемой скоростью.

  1. Проверьте вентилятор.
  2. Проверьте электрическое подключение вентилятора.
  3. Замените вентилятор.
E 33Перепутана фаза и нейтраль Правильно подключите провода фазы и нейтрали.
E 34Ошибка кнопки сброса (Reset) Кнопка была нажата более 7 раз в течение 30 минут. Подождите, пока ошибка не пропадет. Если по истечении максимум 40 минут ошибка все еще присутствует, замените Подчиненную плату (Slave).
E 35Ошибка дифференциального реле давления воды (контакт разомкнут)
  1. Убедитесь в том, что расход воды в контуре каждого агрегата имеет правильное значение. В каждом агрегате расход должен быть 2 м3/час.
  2. Замените реле давления воды (настройка 500 литров/час).
E 36ВНУТРЕННЯЯ ОШИБКАЗамените Подчиненную электронную плату (Slave).
E 37Ошибка обнаружения пламени
  1. Очистите электроды.
  2. Замените электрод.
E 38Короткое замыкание датчика дымовых газов
  1. Проверьте разъем датчика дымовых газов.
  2. Замените датчик дымовых газов.
E 39Разомкнут контакт датчика дымовых газов
  1. Проверьте разъем датчика дымовых газов.
  2. Замените датчик дымовых газов.
E 40Частота не 50 ГерцПроверьте частоту в линии электропитания.
E 41ВНУТРЕННЯЯ ОШИБКАЗамените Подчиненную электронную плату (Slave).
E 42Короткое замыкание датчика на подающем трубопроводе
  1. Проверьте разъем датчика на подающем трубопроводе.
  2. Замените датчик на подающем трубопроводе.
E 43Разомкнут контакт датчика на подающем трубопроводе
  1. Проверьте разъем датчика на подающем трубопроводе.
  2. Замените датчик на подающем трубопроводе.
E 44Короткое замыкание датчика на обратном трубопроводе
  1. Проверьте разъем датчика на обратном трубопроводе.
  2. Замените датчик на обратном трубопроводе.
E 45Разомкнут контакт датчика на обратном трубопроводе
  1. Проверьте разъем датчика на обратном трубопроводе.
  2. Замените датчик на обратном трубопроводе.
E 46Превышена максимальная температура на датчике подающего трубопроводаУбедитесь в том, что расход воды в контуре каждого агрегата имеет правильное значение. В каждом агрегате расход должен быть 2 м3/час.
E 47Превышена максимальная температура на датчике обратного трубопроводаУбедитесь в том, что расход воды в контуре каждого агрегата имеет правильное значение. В каждом агрегате расход должен быть 2 м3/час.
E 48Превышена максимальная температура на датчике дымовых газов (при появлении этой ошибки, вентилятор будет работать с максимальной скоростью).
  1. Убедитесь в том, что расход воды в контуре каждого агрегата имеет правильное значение. В каждом агрегате расход должен быть 2 м3/час.
  2. Еще раз прочистите теплообменник на стороне воды и на стороне дымовых газов.

enbsv.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
