Котел вайлант: ошибка f33. коды ошибок vaillant
Первые шаги
Сброс.
Делается кнопкой на панели котла Vaillant или отключением/включением питания. Ошибка F75, вызванная скачком напряжения, исчезает.
Подпитка контура отопления.
При давлении в системе ниже критического значения высвечивается код неисправности F22. Но если уровень теплоносителя «на грани» (минимально допустимый), при вступлении насоса в работу перепада в 50 бар не будет. Следовательно, появится ошибка F75.
Стравливание воздуха.
При накоплении пузырьков в теплоносителе канал не блокируется, но скорость циркуляции снижается. Это влияет на корректность работы реле протока, которое и выдает на электронную плату соответствующий сигнал. А уже она формирует ошибку F75 и останавливает котел Vaillant. В моделях серии TEC предусмотрена специальная программа обезвоздушнивания (P.0): после ее запуска код неисправности пропадает.
Расшифровка кодов основных ошибок
Основные виды сантехнических труб и их установка
Все неисправности выдаются на дисплей автоматики в виде зашифрованных буквенно-циферных обозначений. Коды ошибок котла Vaillant можно посмотреть в списке ниже:
- 1. Ошибка f20 на котле Vaillant является довольно редкой и сигнализирует о перегреве оборудования. Это может стать следствием забивания теплообменника различным мусором, в результате чего теплоноситель не имеет возможности на полноценную циркуляцию и разогревается до критической температуры.
- 2. Ошибка f22 гораздо распространеннее. Она означает недостаточное количество воды в системе или ее полное отсутствие.
- 3. Ошибка f28 котла Вайлант — сгорела электронная плата. Такое может произойти в результате резкого скачка напряжения, именно поэтому и нужен стабилизатор.
- 4. Ошибка f29 газового котла Vaillant — не загорается газовая горелка. После трех неудачных попыток розжига котел автоматически отключается. Причин может быть довольно много, от недостаточного давления газа, до заедания клапана или забивания отверстий различным мусором. Диагностику придется проводить самостоятельно, так как автоматика дает только общее представление о проблеме.
- 5. Ошибка f36 котла Vaillant — выход газообразных продуктов горения в помещение. Может возникнуть в результате нарушения герметичности трубопровода или недостаточного уровня тяги в дымоходе. Решение описано выше.
- 6. Ошибка f75 на котле Vaillant означает нехватку давления воды в трубопроводе. Метод решения описан несколькими абзацами выше.
Список остальных ошибок с раскодировкой можно прочитать в инструкции, которая идет в комплекте с каждой моделью.
Ошибка F22 на дисплее говорит о том, что вода не нагревается до указанной в программе температуры. Она может возникнуть в процессе, причем стирка будет продолжаться, хотя качественной ее не назовешь. Чаще всего проблема с нагреванием критична, так что машинка остановится полностью.
Если у вашей модели дисплея нет, обратите внимание на лампочки количества оборотов. В описываемом случае загорится сразу три: 1000, 800 и 600 (или 800, 600 и 400), то есть все кроме одной:. Если ошибки нет, на проблемы с температурным режимом могут указывать и другие признаки
Так, белье после окончания программы все еще грязное или неприятно пахнет. Стоит отметить, что иногда этот случай диагностируют ошибочно, полагая, что холодное белье, которое вы достаете из барабана после стирки, уже проблема. Но поскольку полоскание всегда происходит в холодной воде, в данном случае причин для паники нет
Если ошибки нет, на проблемы с температурным режимом могут указывать и другие признаки. Так, белье после окончания программы все еще грязное или неприятно пахнет. Стоит отметить, что иногда этот случай диагностируют ошибочно, полагая, что холодное белье, которое вы достаете из барабана после стирки, уже проблема. Но поскольку полоскание всегда происходит в холодной воде, в данном случае причин для паники нет.
Нюансы монтажа и эксплуатации
Инфракрасный теплый пол под ламинат. инструкция по монтажу
Установку котельного оборудования производят специалисты газовой организации согласно инструкции к конкретной модели.
Особенности монтажа котлов Vaiilant:
- компоненты присоединения (держатель, крепеж) входят в комплект поставки;
- выдерживают минимальные монтажные зазоры сбоку, сверху и снизу;
- соблюдение дополнительных расстояний до горючих материалов не требуется;
- места сверления определяются по монтажному шаблону;
- вместо смазки используется только вода или жидкое мыло, чтобы не испортить уплотнители;
- по окончании работ соединения тщательно проверяют на герметичность.
Изделие имеет два уровня управления: пользователя и специалиста. Первый отображает основную информацию и дает возможность настраивать основные параметры системы с помощью клавиш и регуляторов. Второй используется для ремонта и технического обслуживания и защищен специальным кодом.
Возможные неисправности
Существует две группы проблем, возникающих при использовании газовых приборов отопления Вайлант. В первом случае котел полностью не работает, во втором — частично. Возможные причины неисправностей и меры по их устранению представлены в таблице.
В ситуации, когда система включена, дисплей может выдавать сообщения об ошибках. Что означают типичные коды неисправностей, их причины и методы устранения можно посмотреть в таблице.
Особенности эксплуатации и диагностика
Технические характеристики фум-ленты. как правильно наматывать фум-ленту
Во время подключения, эксплуатации и обслуживания отопительного газового котла Vaillant могут возникнуть некоторые неисправности. Модели, в которых установлена электрическая система управления с экраном, дают возможность понять, что конкретно не работает в данной ситуации.
Чтобы понять, что делать в тех или иных случаях, рассмотрим распространенные коды ошибок газового котла Вайлант, и что необходимо предпринять при их возникновении. Если возникло сразу несколько ошибок, то они отображаются попеременно приблизительно по 2 секунды.
Обозначение значков может начинаться с буквы F (ошибка) или S (состояние). Технические характеристики и коды, которые присущи каждой конкретной модели, прописаны в инструкции по эксплуатации.
What’s Involved in Fixing the F75 Fault Code?
As we have already mentioned, the F75 fault code in Vaillant boilers is usually caused because there’s a pressure problem in the boiler, such as not enough water pressure, or it can also signal that there’s a problem with the boiler pump.
To find out which issue is relevant to your boiler, your engineer will take a look at your boiler and see which issue needs fixing. If your boiler needs repressurising, your engineer will add more water to the boiler by operating the valves under the boiler unit, and opening the valves to feed the water in.
The installer will then hold the reset button and release, restarting the boiler, and showing the current boiler pressure to make sure it’s where it should be.
If any of the boiler’s parts need replacing, such as the pump or sensor itself, your professional will safely change these for you and resolve the fault and error code, and revert your boiler back to its normal working state.
It’s important to note that the F75 boiler fix shouldn’t be attempted by anyone other than a Gas Safe Engineer, as this can have dangerous consequences if not completed correctly and safely.
Газовый котел Вайлант: инструкция по эксплуатации
Одновременно в режимах отопления и нагрева воды двухконтурные котлы не работают. По умолчанию они работают на отопление. Но когда открывается кран горячей воды, котел переключается на режим нагревания. Стоит знать, что вода нагревается в ограниченных количествах – для бытовых нужд. В режим отопления котел переходит автоматически после того, как кран для горячей воды закрывается.
Устанавливать газовый котел двухконтурный настенный Вайлант самостоятельно эксперты настоятельно не рекомендуют. Ошибки в монтаже приведут к тому, что он не оправдает ваших надежд. Большинство претензий, которые высказывают пользователи, базируются на неправильной эксплуатации и ошибках во время установки. Неполадки могут случаться из-за плохого качества газо и энергоснабжения, которое в нашей стране – не редкость.
Котел Вайлант ошибка f75
Vaillant Group — международный концерн, производящий климатическую технику, с головным офисом в Германии. Компания работает с 1874 года и имеет представительства в 60 странах мира, в том числе — в России.
Продукция Вайлант отличается энергоэффективностью и экологичностью. Потребителю предлагается широкий ассортимент качественных и надежных установок для обогрева и водоподготовки. Кроме традиционного отопительного оборудования инженеры компании разрабатывают решения по использованию в бытовых приборах энергии солнца и тепла.
Первые шаги

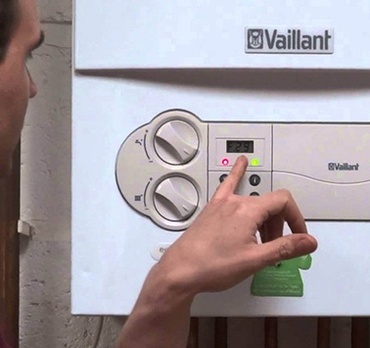

Нажмите кнопку под номером 8 на пульте управления котлом Вайлант
- Проверка заземления. Неправильное подключение, ненадежный контакт, повреждение домового контура: на функционировании иных бытовых приборов не скажется, а электроника Вайлант среагирует.
- Осмотр отсечного клапана.Данный элемент защиты устанавливается на газовой трубе и блокирует ее при кратковременном пропадании напряжения. В быту используются приборы типа «нормально замкнутые»: при срабатывании клапана взвести вручную. «Голубое топливо» станет поступать к котлу Вайлант, ошибка f29 исчезнет.
Данный алгоритм действий экономит время на устранение проблемы с отопительным оборудованием. Отрицательный результат – повод искать причину остановки котла Вайлант.
Коды диагностики 2-ого уровня диагностики
2-ой уровень диагностики
• Пролистайте, как описано выше, в 1-ом уровне диагностики
до номера диагностики „d.97“.
• Измените отображенное значение на „17“ (пароль) и
сохраните его.
Теперь Вы на 2-ом уровне диагностики, отображается вся
информация 1-ого уровня диагностики (см. табл.вверху) и 2-ого
уровня диагностики
Пролистывание и изменение значения, а также завершение
режима диагностики осуществляется так же, как на 1-ом уровне
диагностики.
Внимание!
Возможна работа со сбоями из-за неправильных
настроек параметров!
Доступ ко 2-ому уровню диагностики может
использоваться исключительно квалифицированным
специалистом
Другие неисправности и способы их устранения
Помните, что исправить ситуацию и вернуть рабочее состояние оборудованию можно только при наличии соответствующего опыта, знаний и запасных частей. Если не обладаете ни тем, ни другим лучше обратиться в сервисную службу и дождаться прибытия мастера. Неправильные действия не только не принесут необходимого эффекта, но и могут спровоцировать поломку и выход из строя других узлов и агрегатов котла.
Почему падает давление
Если не получается поднять давление, то проблема заключается в утечке теплоносителя. Она может быть как в самом котле, так и в отопительной системе. При наружном расположении труб и радиаторов поиск места протечки найти просто. Гораздо сложнее, если котел подключен к системе теплого пола.
Другой вариант может заключаться в неисправности клапана сброса. Если упало давление, советуем проверить узел, и удостовериться в работоспособности.
Растет давление
Причиной увеличения давления может быть открытый кран подпитки. Выяснить правильность предположения довольно просто. Постоянная подпитка понижает нагрев теплоносителя и является причиной падения температуры на выходе.
При такой ситуации должно произойти срабатывание клапана, который стравливает излишки ОВ в канализационную систему. Закипание теплообменника и резкое увеличение объема может стать причиной роста давления.
Для восстановления работоспособности оборудования рекомендуется провести сброс настроек до заводского уровня.
Не перезапускается
На самом деле причин, по которым котел отказывается перезапускаться довольно много. Рассказать обо всех не получится. Возникшая неполадка блокирует оборудование, и до ее устранения перезапуск не осуществится.
Но существуют некоторые моменты, о которых следует знать. Газовые котлы Vaillant зависят от правильной подачи фазы и нуля. Для исправления ситуации можно попробовать просто перевернуть вилку в розетке. Другой причиной отказа может быть засорение форсунок. Образовавшийся нагар не позволяет проходить требуемому количеству газа, и оборудование блокируется.
Почему газовые конденсационные котлы Вайлант сильно дымят
Стоит отметить, что дым из трубы является водяным паром. При нормальной настройке котла Vaillant такое явление не должно происходить. Но если такая ситуация возникла, то это может означать, что конденсация паров работает неправильно, пар не успевает осесть на стенках камеры.
Для решения вопроса следует снизить температуру в обратной линии. Это позволит увеличить разницу между температурой пара и камерой. Такое увеличение повысит эффективность процесса, и приведет к уменьшению пара в выводимых газах.
Как запустить самодиагностику
Система самодиагностики – это комплекс датчиков. Стоит учитывать, что они работают постоянно и отслеживают подключенные элементы. По этой причине принудительный запуск проверки не требуется. После запуска котла система диагностики активируется и при возникновении неисправностей Vaillant немедленно сигнализирует о проблемы, отображая на экране соответствующий код ошибки.
Не перезапускается
Причин отказа в перезапуске котла очень много. Назвать их все практически невозможно, так как большинство неполадок так или иначе приводит к блокировке установки, и перезапуск становится невозможен, пока причина не будет устранена. Однако, некоторые возможные причины можно назвать сразу.
Например, может оказаться перевернута вилка питания в розетке. Газовые котлы Vaillant фазозависимы, т.е. не могут работать при перефазировке контактов. Если во время ремонтных работ произошло переподключение, запуск агрегата станет невозможен.
Кроме того, возможно засорение сажей форсунок, которые перестают пропускать газ в нужном количестве, вследствие чего при запуске сразу следует блокировка.
Что вызывает аварийную остановку
Дымоход
Засорение канала, блокировка – с этим часто связана ошибка f36 котла Вайлант. Лед на внутренних стенках и оголовке, слой пыли, мусор, паутина на решетке фильтра – тяга снижается, отопительный агрегат блокируется по сигналу аварии.
Неграмотный проект, нарушения правил монтажа. Производитель дает исчерпывающие рекомендации по обустройству дымохода для котла Вайлант: сечение трубы, длина трассы и вертикального участка, возвышение над кровлей, уклон и ряд иных. Несоответствие одного из параметров негативно отражается на тяге, инициирует блокировку работы агрегата с ошибкой f36. В процессе эксплуатации просчеты проявляются при смене направления ветра, сильных порывах (опрокидывание тяги – котел «задувает»), осадках (жидкость переливается из системы водостока в трубу дымохода).
В канале не установлен конденсатосборник или неправильно выбрано место для накопителя.
Вытяжка рассчитывается исходя из характеристик отопительного агрегата, мощности. Собственники, подключающие с целью экономии Вайлант к дымоходу, ранее смонтированному для другого котла, часто сталкиваются с ошибкой f36. О возможных неполадках предупреждает и производитель – только воздухопровод/газоотвод торговой марки Vaillant (инструкция, раздел 5.5).
Подача дутьевого воздуха к котлу vaillant через наружную стену
Нарушение герметичности. Ненадежные стыки колен, подсос воздуха ухудшают тягу.
Повреждение (отсутствие) термоизоляции. Падение температуры снижает скорость протока летучих продуктов горения по каналу – причина ошибки f36. Убирается утеплением дымохода.
Советы
В интернете много рекомендаций по решению проблемы с кодом 36 котла Вайлант. Одни полезные, а некоторые попросту вредные. Кое-кто из «знатоков» подсказывает, как убрать ошибку f36: заменить термодатчик с пределом срабатывания t = 65 С аналогичным прибором, рассчитанным на 95 (значения температуры указывается на корпусе). Непрофессиональное вмешательство в конструкцию котла Вайлант запрещено! Речь идет об отведении из помещения угарного газа. К чему приводит его накопление в комнате из-за задержки срабатывания термостата, объяснять не нужно.
Снижение тяги атмосферного котла вызывается работающим поблизости от него вытяжным устройством. Технические средства этой категории использовать рядом с агрегатами серии Atmo запрещается.
Нарушение рекомендаций по монтажу агрегата
В инструкции изложены требования к помещению и креплению Вайлант. Непрофессиональная установка котла вызывает ошибку f36.
Причины
Несоответствие габаритов комнаты мощности Vaillant.
-
Повышенная температура в помещении.
Недостаточная естественная вентиляция. Убедиться несложно распахиванием оконных, дверных створок. Дополнительный приток воздуха уберет ошибку f36.
Неправильный выбор места. Малый интервал между котлом Вайлант и поверхностями (стенами, полом, потолком), бытовыми приборами, выделяющими тепловую энергию (газовая плита) приводит к перегреву конструктивных элементов. Минимальные расстояния указаны в руководстве. Если не выдержаны, создаются условия для срабатывания термодатчика, высвечивается ошибка f36.
Загрязнение теплообменника
Слой пыли на корпусе прибора, в межреберном пространстве препятствует поступлению воздуха в котел Вайлант из комнаты. Падает тяга, аварийная остановка с ошибкой f36. Убирается чисткой камеры сгорания и поверхности теплообменника.
Снижение скорости циркуляции
Проблема с датчиком
Датчик тяги котла Vaillant
Одна часть датчика (сенсор) контролирует отходящие в дымоход газы, другая (внешняя) – проникновение их в комнату. Если такое наблюдается, электроника через две минуты отключает подачу «голубого топлива» к горелке. Спустя 15–20 мин (когда сенсор остынет) котел Вайлант автоматически вступает в работу. Блокировка отопительного агрегата с выдачей ошибки f36 происходит при условии, что такая ситуация повторяется еще 2 раза.
В инструкции нет рекомендации по «глубокому» тестированию датчика. Описана лишь методика проверки на срабатывание: перекрыть дымоход, пустить котел Вайлант. Далее наблюдать за действиями электроники: аварийное отключение (2 мин), повторный розжиг (15–20).
Расшифровка ошибки
В инструкции производителя Vaillant с ее трактовкой некоторая путаница. Относительно ошибки F75 сказано, что ее причинами могут стать неисправный датчик давления или циркуляционный насос. Одновременно в той же таблице обозначены коды F73 и F74. Первый указывает на проблему в сигнальной цепи реле протока (замыкание, обрыв провода, плохой контакт), второй на поломку самого датчика. Особенность электронной схемы Vaillant и Protherm в том, что она не просто контролирует работу насоса, но и момент выхода его на режим. Этим немецкие агрегаты отличаются от котлов других марок. Если за 20 секунд после пуска не происходит скачка давления в системе на величину 50 бар (то есть нормальной циркуляции жидкости), автоматика расценивает это как неисправность перекачивающего прибора и выдает ошибку F75, по которой котел Вайлант блокируется.
Советы специалистов
Есть несколько советов специалистов, которые стоит принять во внимание. В частности, ряд советов касается профилактики и начальному использованию котла
Рекомендации:
- модель должна соответствовать запросам отопительной системы;
- подключение должно производиться строго по инструкции;
- любые небольшие отклонения от рабочего цикла должны сразу проверяться;
- перед первым рабочим запуском должна проводиться диагностика;
- установкой оборудования занимаются профессионалы, в противоположном случае могут возникнуть неполадки еще во время первых рабочих циклов.
У большинства пользователей при эксплуатации возникают вопросы, на которые могут ответить только специалисты. Также на каждый вопрос есть ответ, который позволяет решить проблему. Советы:
- При отсутствии реакции на включение воды и наборе звуков, которые исходят из самого оборудования, стоит проверить линию подачи газа, а также газовый счетчик.
- При прыжках давления, которые происходят из-за расширительного бака, его можно просто накачать.
- При неправильной работе датчика давления выскакивает ошибка F75. Для устранения можно просто прижать кран подачи.
- При переменном отключении оборудования и подачи то горячей, то холодной воды стоит настроить минимальный размер давления.
- При задержках в переключении котла с одного режима на другой и звуках, которые похожи на бульканье, требуется выкачать лишний воздух.
- Кроме воды, можно применять только теплоноситель, специально подобранный под котел. Других жидкостей быть не должно.
- При полной остановке оборудования и затухания панели требуется проверить предохранители.
- При мигании значка с пламенем и отсутствии включения требуется прочистить фильтры и проверить датчики.
- Если имеется хороший напор холодной воды, но горячая идет плохо, то потребуется проверить и сменить теплообменник.
Стоит учесть еще один нюанс. По заводским настройкам устанавливается максимальное значение (не всегда, но часто). При наличии меньшей площади стоит уменьшить мощность. Эта процедура должна быть проведена после подключения при первой диагностике.
На дисплее могут высвечиваться разные коды ошибок, но, при этом, проблема бывает комплексной. Высвечивается та ошибка, которая мешает перейти оборудованию в рабочий режим.
После выявления недостатков требуется их устранение. Дальше проводится полный осмотр оборудования и настройка. После этого запускается диагностика, которая должна проверить все режимы и возможности котла.
Только после всех указанных процедур можно запускать оборудование в работу
Также важно после ремонта или устранения неполадок произвести чистку, которая необходима
Есть важный нюанс. При нерегулярном обслуживании котла могут возникнуть проблемы с фильтрами, а также дымоходом. Именно поэтому процедура обслуживания подразумевает под собой не только смену деталей, но и полное приведение техники в порядок.
Чаще всего все проблемы при работе отображаются на дисплее. По этим указателям и требуется ориентироваться в первую очередь.
Вам будет интересно >> Принцип работы двухконтурного газового котла Протерм
Как избежать неполадок с котлом Вайлант
В первую очередь перед каждым отопительным сезоном стоит вызвать специалистов для плановой профилактики.
Узнать, как проводится диагностика котла Vaillant можно на примере следующего видео.
Необходимо строго следовать инструкциям по эксплуатации аппарата. Например, надо следить за стрелкой, указывающей на давление в аппарате – она должна находится посередине серой полоски и ни в коем случае не заходить на красную. Также котел не должен работать на свою полную мощность, так он быстрее выйдет из строя. Срок его службы зависит еще и от качества теплоносителя – могут засоряться фильтры. С качеством воды, конечно, ничего не поделаешь, а вот иногда проверять фильтры нужно.
Следует обратить особое внимание, что ни в коем случае не стоит заниматься настройкой или проверкой техники, если отсутствуют необходимые знания и навыки, так как есть большой риск повредить газовый котел или даже причинить вред себе и окружающим. Кроме того, если аппарат находится на гарантийном обслуживании, то в случае неудачной самостоятельной диагностики, можно потерять возможность пользоваться гарантией
Поэтому всегда следует обращаться к квалифицированным специалистам.
Когда дисплей показывает ошибку F 22, стиралка перестает работать и реагировать на команды. Во время стирки машина не нагревает воду.
Что означает код ошибки F22 на табло стиральной машины Бош и как его устранить? В этой статье разберемся с причинами поломки, перечислим действенные решения.
Модели СМ Бош без экрана оповещают о проблеме свечением (миганием) лампочек оборотов на 1000, 800 и 600.
F75 Vaillant fault code meaning & how to fix it!
Seeing an error code on your boiler display is a sure route to stress and worry, however, if you see a F75 error on a Vaillant boiler, that’s generally caused by one of two problems, a faulty pump or a clogged pressure sensor.
This can happen to even the best combi boiler but, hang fire, you may not need a new boiler just yet.
12 years warranty for the price of 10 on new boilers exclusively at Boiler Central – Get your fixed price quote here
Our guide will provide you with the information and instructions you need to be able to work out what’s causing the problem with your boiler.
Of all the Vaillant boiler fault codes, F75 is one of the most common on all types of boiler, and it’s usually quick and easy to fix to get most Vaillant boilers working again.
Fill in the form if you want a call back to book a boiler service nationwide
Get an online fixed price in 20 seconds:
What kind of fuel does your boiler use?
Котёл вайлант просто не включается
Если дисплей котла не горит, при этом Вы точно уверены, что он надежно подключен к электросети, то вероятнее всего произошла поломка платы. К сожалению, программой самодиагностики не фиксируются внутренние ошибки работы платы и в случае повреждения котел просто потухнет. Достаточно часто эти повреждения можно увидеть визуально при осмотре платы.
У нас есть все необходимое для восстановления плат котлов серии TEC и MAX. Вот пример ремонта одного подобного случая (на плате сгорел модуль питания):
Ремонт был осуществлен в течение дня и плата передана довольному клиенту.
Vaillant — это качественная и надежная техника, но поломки электроники все равно иногда случаются. Плата котла — один из самых дорогостоящих его элементов, поэтому обращаясь к нам клиенты экономят внушительную сумму денег
Мы занимаемся ремонтом уже давно и все запасные части всегда есть в наличии, а ремонт занимает минимум времени, что особенно важно когда поломка произошла в отопительный период
распространенные, частые, расшифровка, диагностика неисправностей, двухконтурных
Еще недавно индивидуальное отопление квартиры или дома было похоже на черный ящик. Поведение газового котла, его настройки, неполадки были тайной для владельцев. С внедрением цифровых панелей индикации ситуация стала проще и сложнее одновременно. Разобраться с возникшей проблемой помогают коды ошибок газового котла. Остается лишь не запутаться и правильно интерпретировать информацию.
Что такое ошибка газового котла
Содержание статьи
- 1 Что такое ошибка газового котла
- 2 Варианты кодов ошибки и меры их устранения
- 2.1 Вайлант
- 2.1.1 Ошибки Vaillant, связанные с поломкой агрегатов газового котла
- 2.1.2 Ошибки Vaillant, связанные с электроникой
- 2.1.3 Коды Vaillant наличия проблем с водой и пропускной способностью радиаторов
- 2.2 Протерм
- 2.3 Бакси
- 2.4 Навьен
- 2.1 Вайлант
- 3 Причины невозможности сброса ошибки
- 3.1 Как сбросить код ошибки без мастера
- 3.2 Что мешает сбросить код ошибки
Причин остановки работы отопления бывает несколько, и часто они взаимосвязаны между собой. Сенсоры откалиброваны на заводе и проверены при установке газового котла. Электроника периодически опрашивает их и сравнивает с информацией в памяти. Но блок управления газового котла не в состоянии отследить цепочку связей, поэтому на экран выводится код ошибки с наивысшим приоритетом или классом.
Ошибки, связанные с состоянием и работой газового котла, формируются в виде буквенно-числового кода. В стандартном варианте код состоит из буквы латинского алфавита и двух цифр. В некоторых моделях на экран дополнительно выводятся текстовые рекомендации, что упрощает ситуацию. Самые важные коды могут группироваться в таблицу, размещенную на корпусе газового котла.
По статусу ошибки разделяют на блокирующие и неблокирующие. В первом случае на экран выдается код или рекомендация без блокировки работы газового котла. Во втором – работа системы газового отопления невозможна, даже если выполнить сброс сообщения и перезагрузить котел.
Варианты кодов ошибки и меры их устранения
Диагностировать состояние котельного оборудования по текстовому сообщению или коду сложно. Даже сервисные мастера, к которым приходится дозваниваться, помимо кода ошибки, просят послушать, посмотреть, сделать то или это. Так проще понять, является ли нештатная ситуация результатом поломки оборудования, или это проблема более низкого ранга.
Что именно контролирует электронный блок газового котла:
- наличие давления газа в клапане и выдачу блокировки команды на запуск свечи горелочного устройства;
- общую блокировку. Обычно код говорит о проблемах с напряжением в сети, электропроводкой или заземлением газового котла;
- давление воды в отопительном контуре и вторичном теплообменнике;
- критический перегрев главного теплообменника;
- наиболее распространенный вариант – отсутствие тяги в дымовой трубе;
- падение оборотов вентилятора-дымососа;
- наличие и устойчивость фронта горения. Состоянию пламени может соответствовать несколько кодов ошибки;
- исправность электронных плат управления и розжига.
Во многих газовых котлах имеются встроенные датчики, сигнализирующие о повышении уровня концентрации угарного газа, пониженной производительности насоса циркуляции теплоносителя, неправильной калибровке сенсора, измеряющего температуру воздуха.
Вайлант

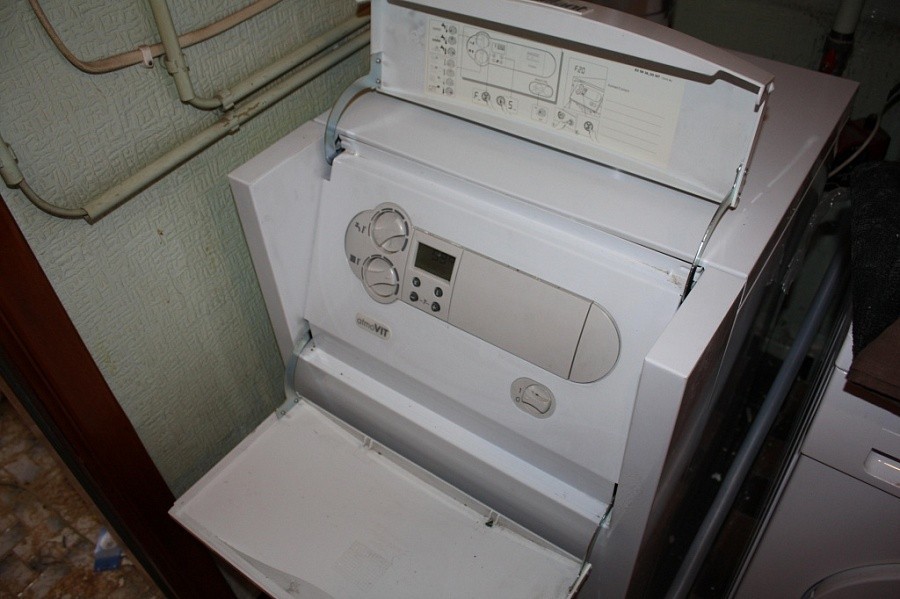

У газовых котлов бренда Vaillant код ошибки начинается с буквы «F» и дополняется двухзначным числом. Наименьшие значения кодов соотносят с состоянием и исправностью датчиков. Большими значениями числового индекса кодируют ошибки, связанные с исправностью агрегатов газового котла и условиями эксплуатации.
Индикация ошибки F0, F1 появляются из-за обрыва сенсора температуры воды на выходе из главного теплообменника. Причиной может быть неосторожное обращение с датчиком, обрыв контакта или обламывание клеммы проводов. Устраняется ошибка заменой датчика, но предварительно нужно прозвонить мультиметром цепь от платы к клемме.
Коды с ошибками F2, F3, F4 связаны с сенсорами температуры в накопителе. Индикация появляется, если температура свежего воздуха или отходящих газов превышает допустимые пределы. Подтверждением сообщения может быть перегревающаяся верхняя часть газового котла.
Ошибки Vaillant, связанные с поломкой агрегатов газового котла
Код F27 указывает на неисправность электромагнитного клапана подачи газа. Иногда ошибка «выскакивает» из-за замыкания датчика пламени.
Термопару можно проверить мультиметром и зажженной свечой. Наличие газа в топке при запущенном котле проверять категорически нельзя – нужно менять газовый клапан или хотя бы проверить наличие открывающего напряжения на клеммах.
Ошибка F28 возникает при безуспешных попытках запустить газовый котел. Обычно код связывают с отсутствием газа или завоздушиванием газовой магистрали, но на практике может означать целую цепочку проблем:
- неправильные настройки платы по давлению газа;
- поломка реле открытия клапана подачи газа;
- неисправность газового клапана.
Для устранения проблемы приходится отключать реле и клапан, последовательно проверять сначала мультиметром, затем подачей рабочего напряжения на клеммы.
Если клапан включается с запаздыванием из-за неправильных настроек, то экран индикатора обычно выдает F62. Появление кода F29 означает проблемы с подачей газа. Индикация кода F33 связана с неправильной работой реле включения-выключения вентилятора. Проверяют раздельно реле, затем вентилятор и тепловой датчик, подключенный к реле.
Код F75 означает неисправность насоса, при условии нормального давления воды в отопительном контуре.
Ошибки Vaillant, связанные с электроникой
Если в проблемах газового котла виновата электроника, то на индикаторе будет код F63, F64. Блок управления может давать сбои по отдельным датчикам, например, неисправность ключа, контролирующего получение сигнала от термопары, кодируется F67. Для диагностики нужно проверить термопару газовой горелки.
Ошибка F70 может появиться при неправильной замене вышедшего из строя индикатора. В этом случае потребуется сделать звонок сервисному мастеру.
Коды Vaillant наличия проблем с водой и пропускной способностью радиаторов
Индикация F71-F72 означает проблемы с датчиками подающей и обратной линий системы отопления. Ремонтируется заменой сенсоров. Ошибки F73-F74 означают неправильную работу сенсоров, контролирующих давление воды в трубах и теплообменнике. Иногда проблема проще – необходимо проверить состояние штекера и кабеля подключения, возможно, просто нет контакта в измерительной цепи.
Одни из самых тревожных сообщений – ошибки F20 и F22. Первый код означает, что сработал датчик защиты теплообменника от перегрева, хотя может быть неисправным сам сенсор. Во втором случае – это сообщение о критически низком давлении воды в системе. Причиной может быть заклинивание насоса, проблема с пропускной способностью радиаторов отопления или обрыв датчика.
Коды ошибки F23 и F24 также сигнализируют о проблемах с теплоносителем в главном теплообменнике газового котла.
В первом случае электроника делает вывод по разнице температур на подаче и выходе, во втором – по превышению температурного предела для теплоносителя. Проблема, скорее всего, связана с работой насоса.
Протерм
Словацкие газовые котлы бренда «Protherm» отличаются неплохим качеством сборки. Проблемы с работой систем бывают редко, но все же случаются. Кодирование сообщения выполняется буквой «F» и двухзначным числом.
Ошибки F0-F5 означают, что оборваны контакты или вышли из строя датчики температуры на входе и выходе из теплообменника, на бойлере, коллекторе, дымоходе. Появляются редко. Намного чаще встречаются коды F10-F15 – короткое замыкание или пробой сенсоров. Диагностируется проверкой мультиметром.
F6, F16 – обрыв или замыкание сенсора прессостата, проверяется заменой на исправный прибор.
Критически важные коды:
- Проблемы с системой нагрева, F20, F21 – газовый котел заблокирован из-за перегрева, вода на выходе из теплообменника превысила пороговое значение. F24 – резкое повышение температуры воды, вплоть до закипания. F22-F23 – критически малое количество воды, возможно, неисправен насос. F76 – неисправность защиты от перегрева газового котла.
- Проблемы с обеспечением безопасной работы газового котла. F25 – произошла утечка продуктов горения газа внутрь помещения, F55 – неисправен сенсор наличия СО, F35 – нарушения в системе дымоудаления.
- Ошибки в работе газовой горелки котла. Коды F26-F29 связаны с нарушением работы газового клапана, свечи или термопары. Сообщения F41 сигнализируют о нарушении в регулировании количества газа, F60-61 – проблемы с управлением приводом газового клапана, F62– клапан отключен.
- Информация о проблемах с водой. Ошибки F71-F75 сигнализируют об отсутствии контроля за потоком воды из-за неисправности сенсоров расхода и давления.
Примерно половина кодов о проблемах в работе газового котла связана с выходом из строя датчиков.
Проверить самостоятельно можно наиболее простые сенсоры. Остальные диагностируются специализированным оборудованием. Если на экране появляется сообщение с кодами F63-F67, то нужно вызывать мастера – эта категория ошибок связана со сбоями в работе электронного блока управления.
Бакси
Итальянское отопительное оборудование отличается надежностью и продуманной конструкцией. Большая часть ошибок, выскакивающих на экране, скорее стали следствием низкого качества воды и недобросовестного отношения владельцев к сервисному обслуживанию.
Коды формируются из буквы «Е» и двухзначного числа, могут выдаваться в формате «Е00» или «00Е».
В первую очередь нужно обратить внимание на проблемы, связанные с запуском котла. Стандартная ситуация, когда на экране появляется код Е03. Это означает, что электроника блокирует запуск из-за отсутствия тяги в дымоходе. Может быть неисправным прессостат или труба дымохода забита наледью.
Если вентилятор гудит и провода на месте, то можно нажать пальцем на крышку датчика и попытаться продуть трубку. Обычно котел запускается.
Вторая распространенная ошибка – Е10 означает низкое давление воды в контуре отопления. Проверить достоверность сообщения можно, открыв кран на кухне. Если напор хороший, скорее всего, проблемы с датчиком.
У Бакси может заблокироваться газовая горелка. Код ошибки – Е01. Причиной может быть нехватка воздуха, особенно в сильные морозы (-15-20 ℃), либо поломка привода газового клапана. Если на свече нет искры, то неисправен блок розжига. Появление кода Е04 означает прогар или критическое загрязнение термопары.
Коды Е05, Е06 сообщают о проблемах с контролем температуры в системе отопления и подачи горячей воды. Причиной чаще выступает разрыв между сенсором и платой управления.
Если котел закипел – это слышно по булькающим шумам в теплообменнике. На экране появится сообщение с ошибкой Е25.
Обычно проблема возникает из-за заклинивания циркуляционного насоса. Наличие воздуха в трубах и радиаторах не так страшно – работающий насос будет прокачивать воду. Воздушные пробки можно убрать с помощью крана Маевского на радиаторах.
Ошибка Е32 означает нарушение расхода через битермический теплообменник. Считается, что в нем скапливается накипь и грязь, поэтому проблема устраняется промывкой. Но не спешите отдавать на промывку, пока деталь не проверит специалист. Зачастую в результате обработки реактивами теплообменник, особенно старый, начинает давать течь. Можно запаять или купить новый.
Код Е96 сигнализирует о низком напряжении в сети (меньше 180 В), можно поставить стабилизатор напряжения или ИБП с двойным преобразованием синусоиды.
Навьен
Выпускается в Южной Корее. Подход к проектированию котельного оборудования соответствующий – с неплохим качеством сборки и минимальным запасом прочности. В отличие от европейских моделей, система информирования более лаконична, количество сообщений меньше. Это упрощает процесс диагностики газового котла. Коды ошибок работы оборудования формируются на экране в виде двухзначного числа.
Ошибка 16. Наиболее опасной считается ситуация с перегревом котла. Толщина стенок теплообменника маленькая, поэтому, если на экране появился код 16, то систему нужно переводить в летний режим, не блокируя работу насоса.
Перегреву может предшествовать появление еще трех сообщений. Ошибки 05, 06 сигнализируют о неисправности цепи датчика температуры воды в отопительной системе, обрыв или короткое замыкание. Код 02 сообщает о недостаточном количестве воды, протекающем через теплообменник.
Также нужно обратить внимание на коды 09, 10, 27 – они часто связаны между собой. Если на индикаторе котла 27 или 10, то проблема в дымоходной трубе. Обычно это замерзший конденсат, который тает под действием тепла и стекает внутрь котла. Влага может попадать на датчик, на клеммы и на вентилятор.
Дымосос газовых котлов «Навьен» обладает высокой надежностью и «тягучестью». Вентилятор будет тянуть воздух до последнего. А вот датчики выходят из строя чаще. Поэтому, если появился код ошибки 09, значит, потребуется замена мотора и диагностика, возможно, с привлечением мастера.
В некоторых моделях, например, Navien Ace 16A, 20A, 24A, рассчитанных на работу с дымоходом в частных домах, стоит датчик дымоудаления. Если появился код ошибки 18, то причиной перегрева, скорее всего, стали отложения смолы от продуктов горения.
Газовое оборудование Navien работает более-менее стабильно, но если котел подключен к трубе с газом без фильтра, то со временем могут появиться ошибки 12 или 14. Причиной последней обычно бывает нарушение контакта на клеммах или ненормальная работа платы управления. Тогда дополнительно появится код ошибки 15 – неисправность электронного блока управления.
Иногда грязный газ становится причиной отложений на датчике наличия пламени. Кокс или соли металлов накапливают тепло, поэтому горячая термопара может выдавать напряжение и, как следствие, на индикаторе появится код ложного сигнала о горении газа, хотя в реальности газовый клапан перекрыт.
Если появилась ошибка 17, то нужно обращаться к мастеру, так как вопрос касается непосредственно настроек системы.
Причины невозможности сброса ошибки
Первая реакция на появление сообщения о проблеме – попытаться перезагрузить газовый котел, отключить его от сети, дать ему постоять некоторое время. Практика показывает, что в половине случаев удается сбросить сообщение простыми манипуляциями, если не получается кнопкой Reset на панели.
Как сбросить код ошибки без мастера
Большое количество датчиков упрощает процесс диагностики, но одновременно добавляет поводов для беспокойства хозяев. Старые газовые котлы не имели встроенного диагностического оборудования и работали не хуже современных. Но обслуживание и вызов сервисного мастера обходились недешево.
Некоторую часть общего количества выдаваемых ошибок составляют коды об отказе датчиков. Если сенсоры произведены в Китае (а они китайские даже в европейских моделях газовых котлов), то начинать нужно с них.
В первую очередь нужно снять переднюю панель и получить доступ к внутреннему содержимому газового котла. Далее проверяем по коду, какой именно датчик не работает. Если сообщение о разрыве цепи между сенсором и платой, то нужно будет обжать контакты на клеммах, а в некоторых случаях даже придавить рукой. Иногда устройство удается «разбудить», если легонько постучать по нему отверткой.
Если же в сообщении об ошибке стоит код короткого замыкания, то сенсор нужно менять. Любая попытка заменить его шунтом с подобранным сопротивлением может обернуться полной блокировкой работы газового котла.
Что мешает сбросить код ошибки
Компания-производитель предусмотрела возможность сбросить из памяти информацию, полученную от датчиков. В зависимости от модели газового котла нужно установить переключатель в положение сброса или нажать кнопку. После чего содержимое ячеек обнулится, и память будет готова к новой попытке запуска.
Проблема заключается в том, что количество попыток перезапустить при высвечивании на индикаторе кода неисправности обычно ограничено. Если превысить лимит, то газовый котел заблокируется. Мало того, перезагрузка возможна для определенной группы ошибок.
Часто электронный блок просто не позволяет перезапустить оборудование.
Причин для этого может быть две:
- неисправность блока и панели индикации;
- появление неснимаемой блокировки команды в памяти электронного блока управления.
Этот участок памяти доступен с диагностической шины при настройке в заводских условиях. Поэтому, пока сигнал с датчика не будет соответствовать значению, записанному в регистрах платы, сбросить ошибку не получится. Мало того, после устранения причины – замены сенсора, разблокирования крыльчатки вентилятора, выполнения подпитки водой контроллер сам переведет газовый котел в рабочее состояние и сбросит ошибку.
Повлиять на этот процесс сложно, каждый из контролируемых датчиков имеет внутреннее сопротивление. Его величина зафиксирована в памяти платы. Любая попытка закоротить, зашунтировать клеммы, поставить сенсор другого типа будет «вычислена» и заблокирована.
Современное отопительное оборудование требует точного соблюдения инструкций, поэтому таблица с кодами ошибок газового котла должна быть на видном месте, лучше всего на корпусе. Проблемы с блокировкой могут возникать даже с самыми дорогостоящими моделями, приходится искать способы решить проблемы в кратчайшие сроки (зима не терпит).
Ошибки котла Vaillant F.22, F.28, F.29, F.73: видео.
Расскажите о своем опыте борьбы с блокировками и устранением ошибок. Насколько успешным был опыт самостоятельной диагностики? Сохраните статью в закладках, чтобы полезная информация всегда под рукой была.
Vaillant EcoTec F29 Код ошибки
Новый котел Vaillant, установленный несколько недель назад, после чего перестал работать, показывая код ошибки F29.
Установщик вышел через пару дней, когда я был на работе, и позже сказал мне, что проблема не в котле, а в трубе для конденсата, которая соединяет дно котла с канализационной трубой кухни, забита едой и т. д. Он сказал, что прочистил канализационную трубу, после чего котел заработал.
Мне просто интересно, это что-то, что должно было быть очищено в процессе установки или нет? Если бы проблема была в котле, то он бы не брал с меня плату, но так как это была канализационная труба, то плата взимается. Все достаточно справедливо, конечно, если это правда, но мне просто интересно, звучит ли все это разумно для экспертов здесь.
4
4 Ответы от инженеров-теплотехников MyBuilder
Лучший ответ
Heron Gas Services
Солихалл • На сайте с 1 октября 2018 г. • 169 рабочие места, 100% положительный обратная связь
Здравствуйте, требуется довольно много времени, месяцы или годы, чтобы скопившаяся еда заблокировала канализационные трубы, так как отверстие для заглушки пропускает только небольшие продукты, поэтому один большой кусок еды не может просто опуститься и заблокировать его. Должно быть, это были маленькие кусочки пищи в течение длительного времени.
Если бы он подсоединил новый котел к существующей трубе для конденсата, а старый котел нормально работал бы от той же трубы для конденсата, тогда у него не было бы причин что-либо делать со сливным концом трубы для конденсата, так как не было бы никакой причины подозревать, что он будет заблокирован, или у старого котла была бы такая же проблема.
Если бы при установке котла он проложил новую трубу конденсата от котла к канализационной трубе раковины, то его новая труба диаметром 21,5 мм была бы совершенно чистой и не могла забиться за такое короткое время.
Так что, если быть честным, если бы это была существующая труба для конденсата, не установленная им, и действительно была заблокирована, как сказал инженер, и он видел визуальное свидетельство резервного копирования конденсата и остатков пищи, тогда это вызвало бы ошибку F29. код, и это не будет его ошибкой.
Возможно, для него было хорошей идеей сфотографировать закупорку в качестве доказательства или успокоить вас, поскольку вы не присутствовали в то время, но если вы скоро снова получите F29, вы будете знать, что его диагноз был неправильным. Если нет, то похоже, что он говорил правду.
У меня не было ни одного нового Vaillant с кодом неисправности F29, хотя у некоторых это может произойти через несколько лет.
Также стоит отметить, что в штормовую погоду, которая была у нас в течение последних трех недель, ураганный ветер может повлиять на работу котла, если ветер пересилит вентилятор котла. Обычно этого не происходит, но только при ОЧЕНЬ сильном ветре и открытом выводе дымохода возможна блокировка зажигания из-за ветра. Опять же, ветер стих, поэтому F29не должно повторяться, если в будущем не дуют подобные очень сильные продолжительные ветры с того же направления.
Надеюсь, это поможет!
2021-12-13T15:23:58+00:00
Ответ дан 13 декабря 2021 г.
Джо Сэмпсон
Бристоль • На сайте с 7 декабря 2021 г. • 3 рабочие места, 100% положительный обратная связь
Трубка для конденсата должна иметь собственный участок трубы, не соединенный с кухонной мойкой!
Код ошибки вернется в течение следующих нескольких недель. Потенциально это может быть ошибка газового клапана, так как я сталкивался с этим в свое время.
Надеюсь, это поможет
2021-12-15T16:00:41+00:00
Ответ получен 15 декабря 2021 г.
ООО «3Д Отопление»
Westerham • На сайте с 14 фев. 2020 • Пока нет отзывов
Обязательно вернусь в ближайшие несколько недель, будь то F 28, 29 или 54 Неисправен газовый клапан
Производственная ошибка — это все, на что я могу это указать, потому что я сталкивался с этим много раз
2021-12-15T16:01:18+00:00
Ответ получен 15 декабря 2021 г.
Сантехнические и отопительные услуги John Jackson
Марлоу • На сайте с 31 декабря 2018 г. • Пока нет отзывов
Да, заплати мужчине
2021-12-13T16:00:04+00:00
Ответ дан 13 декабря 2021 г.
#Конденсатная труба Vaillant Замерзший твердотопливный котел сломан
Официальный продавец
- Дом
- Схемы и руководства
- Программное обеспечение для газовой безопасности
- Новости
- Специальные предложения
- Свяжитесь с нами
- Запасные части для обогрева »
- Новости запасных частей для отопления »
- #Конденсатная труба Vaillant Котел с замороженным твердым телом сломан
Опубликовано Суббота, 3 марта 2018 г., 09:44 в конденсатопровод Vaillant сломался котел HSP
Замерз конденсат Vaillant
На котлах Vaillant ecoTEC plus VU и VUW код неисправности F29 может указывать на засорение конденсатопровода и код неисправности F68 может указывать на заблокированный путь отвода конденсата. Вполне возможно, что любой из этих кодов неисправности может появиться, если труба для конденсата была заблокирована мусором или замерзла. Код неисправности F77 может указывать на неисправность конденсатного насоса, если он установлен.
Во время низких температур, наблюдаемых в настоящее время по всей стране, возможно, что ваша труба для конденсата замерзла, если она выходит за пределы вашей собственности.
Труба для слива конденсата обычно представляет собой белую переливную трубу, похожую на ту, которую вы можете найти на сливной трубе стиральной машины или раковины. Это позволяет вашему котлу отводить конденсат через эту трубу во внешний дренаж. Труба обычно находится на внешней стене снаружи от того места, где находится ваш котел.
1. Убедитесь, что труба для конденсата действительно замерзлаЕсли ваш котел Vaillant показывает один из вышеуказанных кодов неисправности (F28 или F29) на экране дисплея котла или в некоторых случаях вы слышите булькающий и булькающий звук, исходящий из вашего котла, это может означать, что ваша конденсатная труба замерзла.
2. Найдите замерзшую пробку в трубе для конденсата
Обычно ваша труба для конденсата замерзает в наиболее открытой внешней точке, обычно это конец трубы, сразу под сливом или вокруг изгиба, где изоляция является самой тонкой.
3. Разморозьте трубку конденсата, чтобы устранить засорВы можете пролить теплую воду по трубе для отвода конденсата, чтобы устранить засорение льдом. Используйте подходящую емкость, например лейку, и продолжайте процесс, пока либо лед не упадет из трубы, либо пока содержимое трубы не будет полностью слито. Пожалуйста, не используйте кипящую воду, так как это может повредить трубу .
4. Перезапустите котел после устранения засорения льдомПрежде чем выполнять эту операцию, всегда проверяйте руководство по котлу, чтобы узнать, как правильно выполнить сброс котла, а затем перезапустите котел. Вы можете избежать повторения этого процесса в будущем, изолировав трубу для конденсата. Изолируя трубу для конденсата, вы снижаете риск ее замерзания и повторного засорения в будущем. Во всех хороших магазинах DIY должна продаваться изоляция для труб, ее можно легко установить без особых усилий.
Публикации, которые могут вам понравиться…
- 13.06.2018 19:09:14
Vaillant, Ake и тепловой насос flexoTheRM - 13.06.2018 11:08:10
Награда Ideal 25.05.2018 18:37:58 - 15.04.2018 16:52:14
Vaillant Забота о нашем мире для следующего поколения - 23.03.2018 5: 16:59
Рискованный бизнес - 23.03.2018 17:43:59
Greenbuild - 15.03.2018 14:33:47
ecoFIT pure combi - 13.03.2018 13:15:22
Значок доверия Vaillant Expert Knowledge - 04.03.2018 11:46:32
Зачем использовать оригинальные запчасти Baxi? - 3/3/2018 9:44:51
#Vaillant конденсатопровод Замерзший твердотопливный котел сломался 53 PM
VAILLANT ЗАПУСКАЕТ ПРОГРАММУ ELITE SPARES STOCKIST SCHEME И ПРИЛОЖЕНИЕ SPARECHECK - 24.
#Несовместимые запчасти для систем отопления
