Стабилизатор напряжения трёхфазный Ortea Orion 80-15/60-20, цена

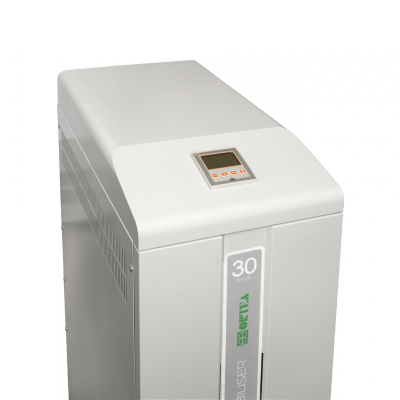

Стабилизатор напряжения Ortea Orion 80-15/60-20 — безупречный трехфазный стабилизатор, собранный в едином корпусе, обладающий новейшим грграфическим дисплеем для вывода информации о состоянии сети. Стабилизаторы Orion применяются при работе с трёхфазными и однофазными потребителями с несбалансированностью нагрузки до 100% и несимметричным напряжением электросети. Для работы со стабилизаторами требуется наличие нейтрального провода. Стабилизатор также может работать и при отсутст…

Бренд: Ortea

Выходное напряжение: 380 В

Дисплей: Да

Защита: От перегрузки, От короткого замыкания, От скачков напряжения

Количество фаз: 3

Максимальное входное напряжение: 278 В

Материал корпуса: Металл

Минимальное входное напряжение: 150 В

Способ монтажа: Напольный

Степень защиты ? Классификация уровней защиты корпуса (оболочки) от воздействия различных негативных факторов, в частности воздействия влаги, прямого попадания воды, пыли, а также механического воздействия различных предметов. Указывается в виде маркировки с числами IP, где первое число характеризует защиту от механического воздействия, вторая — защиту от влаги.: IP21

Все характеристики

Стабилизатор напряжения Орион | ORTEA

Применяемость

Для дома

Максимальная мощность

15 кВт

Крепление

напольный

Страна производитель

Италия

Выходное напряжение (ГОСТ 29322-2014)

400 Вольт

Выходное напряжение

380 Вольт

Принцип стабилизации

электро-механический

Производитель

Ortea

Мощность

от 10 до 20 кВА

Количество фаз

трехфазный

ОбзорОтзывыКатегории

Технические характеристики
Модель	ORION 15-15/ 10-20
Мощность нагрузки, кВа	15
Uвх, %	+/-15% / +/-20%
Uвых, %	+/-0,5%
Iвх (max), А	25 / 17
Iвых (nominal), А	21 / 14
Быстродействие, мс/В	16 / 12
Габариты, мм	390x520x1050
Вес, кг	110

Рукодство пользователя на стабилизаторы Vega, Orion, Antares

Посмотрите 1 отзыв о Стабилизатор напряжения Ortea Orion 15 (Orion 15-15 /10-20) Категории: Трехфазные стабилизаторы напряжения Ortea (380 В) Все Трехфазные стабилизаторы напряжения Ortea Orion Стабилизаторы напряжения для жилых домов Стабилизатор напряжения для солярия Стабилизаторы напряжения для промышленного оборудования

Стабилизатор напряжения для фрезера с ЧПУ

Для стабилизации напряжения на фрезерном обрабатывающем центре с ЧПУ установлен стабилизатор напряжения ORTEA.

Подробнее

22 октября 2016

Посмотреть все проекты

3PH 2-135KVA Электромеханический цифровой контроль

Home
Продукты
Стабилизаторы напряжения
OROIN-3PH 2-135KVA Электромеханический контролируемое управление

ORION-это трифовый электрический-мамеханический. Электромеханические стабилизаторы имеют цифровое управление и состоят в основном из повышающе-понижающего трансформатора, регулятора напряжения и электронного управления. С помощью системы с цифровым управлением стабилизатор способен компенсировать сильно колеблющееся входное напряжение, стабилизируя его в пределах точности ±0,5% по отношению к номинальному значению. Основанная на микропроцессорной выборке выходного напряжения с высокой частотой, система управления управляет двигателями регулятора напряжения, чтобы гарантировать стабильность напряжения. Электромеханические стабилизаторы часто используются в промышленных установках или установках большой номинальной мощности, где наиболее важными критериями являются выносливость при очень высоких или очень низких напряжениях и высокая степень стабилизации.

Стабилизаторы Орион выпускаются для различных диапазонов колебаний входного напряжения. Стандартные модели предлагают двойное входное соединение, так что с одним и тем же устройством можно работать с двумя различными вариантами входного сигнала (±15%/±20% или ±25%/±30%). Регулировка выходного напряжения осуществляется независимо по каждой фазе (стабилизация фазного напряжения каждой фазы). Стабилизаторы «Орион» применяются при трехфазных нагрузках и однофазных нагрузках со 100%-ным перекосом тока по фазам и несимметричным напряжением сети. Для корректной работы стабилизаторы напряжения Орион требуют наличия нулевого провода. Работа без подключения нейтрального провода возможна путем добавления устройства, способного его генерировать (изолирующий трансформатор D/Yn или реактор нейтральной точки). В цепи регулирования установлен автоматический выключатель для защиты от перегрузки и короткого замыкания регулятора напряжения, а вспомогательная цепь защищена предохранителями. Инструментарий состоит из многозадачного цифрового анализатора линии. Такой прибор может предоставить информацию о выходных параметрах стабилизатора напряжения, таких как фазное и подключенное напряжение, ток, коэффициент мощности, активная мощность, полная мощность, реактивная мощность и т. д. Аварийные сигналы (минимальное/максимальное выходное напряжение, блокировка мотор-редуктора, внутренний перегрев, перегрузка регулятора) распознаются по светодиодам на плате управления. Контроль и стабилизация напряжения, выполняемые по истинному среднеквадратичному значению, управляются цифровым микропроцессором. Каждая фаза каждого стабилизатора, принадлежащего к этой линейке, контролируется той же платой управления, которая используется в моделях Vega и Antares, что упрощает операции по техническому обслуживанию и хранение запасных частей. Стабилизаторы мощностью до 45 кВА оснащены колесами для удобства перемещения. 9 точность напряжения: ±0,5%

Частота: 50Гц ±5% или 60Гц ±5%

Допустимое изменение нагрузки — до 100%

Допустимая асимметрия нагрузки — 100%

Охлаждение

До 45кВА ±15% естественная вентиляция
От 60 кВА ±15% (с вентиляторами)

Температура окружающей среды: -25/+45°C

Температура хранения: -25/+60°C

Макс. относительная влажность <95% (без конденсации)

Допустимая перегрузка — 200% 2мин.

Гармонические искажения — Не представлены

Цвет — RAL 7035

Степень защиты IP 21

Приборы Выходной цифровой мультиметр

Установка в помещении

Защита от перенапряжения Выходной разрядник класса II

*Выходное напряжение можно отрегулировать, выбрав одно из указанных значений.
Такой выбор устанавливает новое номинальное значение в качестве эталона для всех параметров стабилизатора.

Понижающий/повышающий трансформатор

Часто называемый «бустерным» трансформатором, это стандартный сухой трансформатор, вторичная обмотка которого последовательно подключена к сети, а первичная обмотка питается от регулятора напряжения.

Регулятор напряжения

По сути, это автотрансформатор с плавно изменяемым коэффициентом трансформации. Потребляемое напряжение изменяется в зависимости от положения подвижных контактов; поэтому напряжение, подаваемое на первичную обмотку вольтодобавочного трансформатора, также изменяется. Будучи напряжением на контактах регулятора (и, следовательно, на вторичной обмотке вольтодобавочного трансформатора) либо в фазе, либо в противофазе с напряжением питания, оно затем прибавляется или вычитается из напряжения питания, тем самым компенсируя его колебания.

Вспомогательная схема с микропроцессором

Микропроцессорная схема управления DSP (цифровой сигнальный процессор) (специально разработанная для приводов с полностью оцифрованным сигналом) сравнивает значение выходного напряжения с эталонным, отбирая его 2000 раз в секунду. При обнаружении неисправности система управления приводит в действие мотор-редуктор регулятора напряжения. При этом ролики регулятора меняют свое положение, изменяя тем самым напряжение, потребляемое и подаваемое на первичную обмотку повышающе-понижающего трансформатора. Таким образом, изменение входного напряжения автоматически компенсируется. Система управления и методы изготовления машины обеспечивают точность на выходе ± 0,5%.

Размыкающие устройства
Защита нагрузки от повышенного/пониженного напряжения
Линия ручного байпаса
Входной изолирующий трансформатор
УЗИП
Фильтры электромагнитных/радиопомех
Точка нейтрали и наружная установка

Комбинации или один или несколько аксессуаров, перечисленных ниже, могут привести к увеличению габаритных размеров и веса стабилизатора.
