Типы и виды оптических кабелей: условия прокладки, сферы применения

Дата публикации: 19 марта 2021
Дата обновления материала: 24 января 2022

  • Оптический кабель для задувки в трубы
  • Оптический кабель для прокладки в кабельной канализации
  • Оптический кабель для прокладки в грунт
  • Подводный оптический кабель
  • Оптический кабель для подвеса
  • Дроп-кабель
  • Внутриобъектовый оптический кабель
  • Оптический кабель, встроенный в грозозащитный трос (ОКГТ)
  • Огнестойкий и пожаробезопасный ОК
  • Оптические кабели-датчики

В современном мире сложился такой стереотип, что всё работает «без проводов». Сотовые телефоны, домашние/рабочие Wi-Fi сети и другие гаджеты. Базовые станции, от которых работает сотовая связь, жилые дома, офисы — в большинстве своём все имеют «физическое» подключение по оптическому кабелю. Да, есть варианты подключения «по воздуху», но на пока именно оптический кабель обеспечивает самую высокую скорость передачи и самую минимальную задержку при практически любых погодных условиях и на любые расстояния.

Сегодня на российском рынке представлены более пятидесяти различных типов оптоволоконных кабелей. Такое количество создаёт некие трудности в подборе ОК под конкретный проект. Ускорить процесс подбора можно в нашем удобном конфигураторе — Подбор оптического кабеля.

Основное деление всех типов оптических кабелей происходит в первую очередь от условий их прокладки (рис.1). Главная задача — защитить оптическое волокно от всех внешних воздействий.

Рис. 1. Конструкции ОК

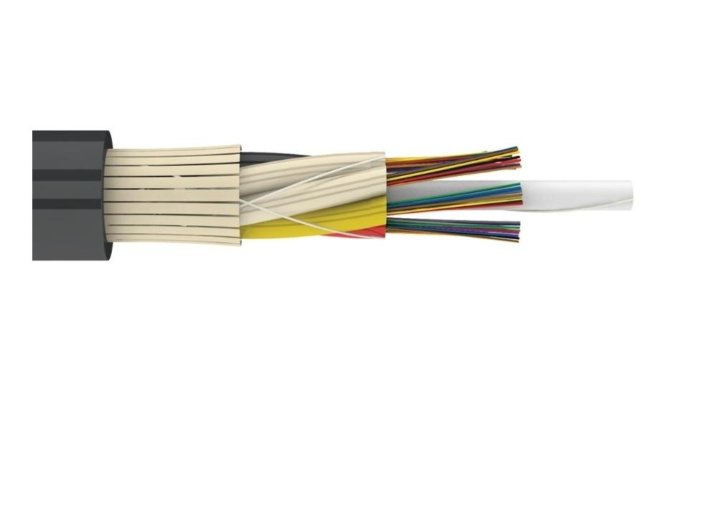

Оптический кабель для задувки в трубы

Способ прокладки в трубы достаточно перспективен по причинам удобства и практичности технологии. Конструкция кабеля очень простая (рис.2), в качестве дополнительных силовых элементов на сердечник накладываются стеклонити, а поверх внешняя оболочка. Плотная труба защищает кабель от возможных механических повреждений. В последнее время, популярное направление задувка микротрубок в канализацию. Для микротрубок был разработан микрокабель, где нет дополнительной защиты, кроме внешней оболочки. Такой вариант меньше по размеру (кстати, в этом варианте возможно использование ОВ с уменьшенным диаметром, 200-микронное волокно SMF-28® Ultra 200, чтобы также уменьшить диаметр модулей в ОК).

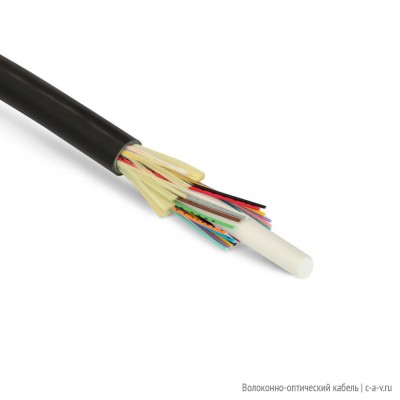

Рис. 2 ОК для задувки в трубы

Оптический кабель для прокладки в кабельной канализации

При прокладке в кабельной канализации существует необходимость защиты кабеля от грызунов. Поэтому в конструкции кабеля предусмотрена броня в виде стальной гофрированной ленты, проволочной брони или стеклонитей (рис.3). Существуют варианты как с промежуточной оболочкой, так и без неё. Возможно использование в конструкции ОК двух дополнительных стальных проволок, выполняющих роль силового элемента.

Рис. 3 ОК для кабельной канализации

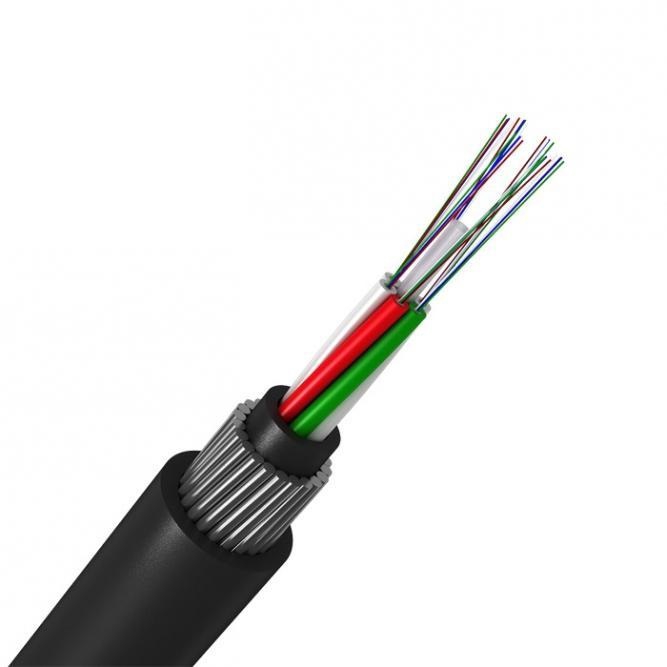

Оптический кабель для прокладки в грунт

Самый суровый вариант прокладки кабеля — непосредственно в грунт без какой-либо дополнительной защиты (рис 4). Оптические кабели в своей конструкции имеют броню в виде стальной оцинкованной или канатной проволоки, одного либо двух повивов, в зависимости от требуемых характеристик. Обеспечивается защита как от поперечного сдавливания, так и от растягивающих нагрузок.

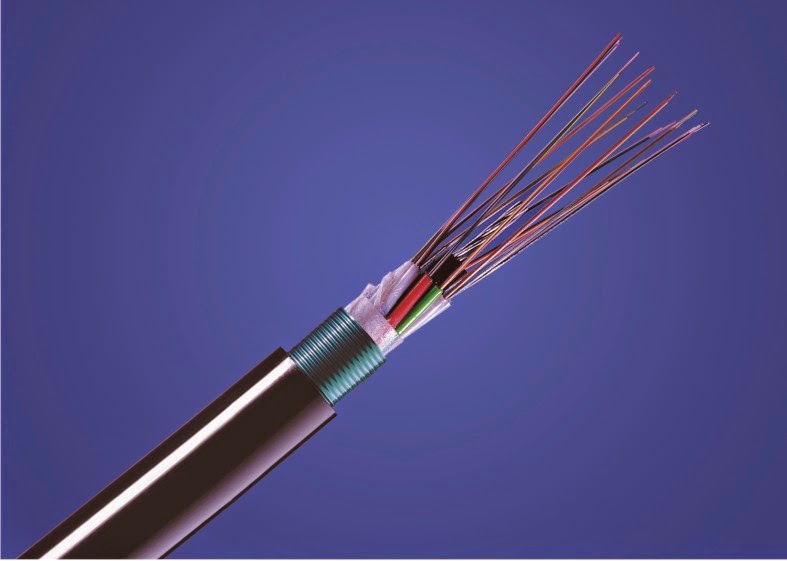

Рис. 4 ОК для прокладки в грунт (проволочная броня)

Когда необходим кабель с похожими характеристиками, но при этом полностью диэлектрический, то в конструкции вместо проволоки используется броня из стеклопластиковых прутков (рис. 5).

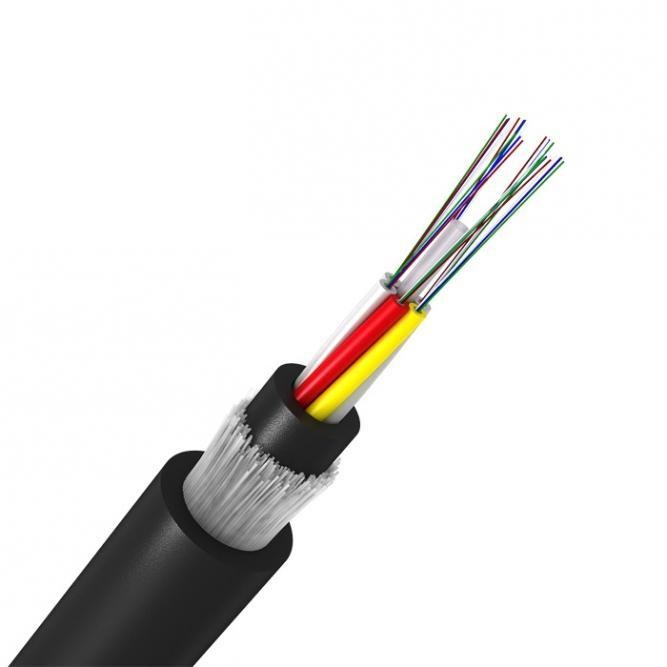

Рис. 5 ОК для прокладки в грунт (диэлектрический)

Подводный оптический кабель

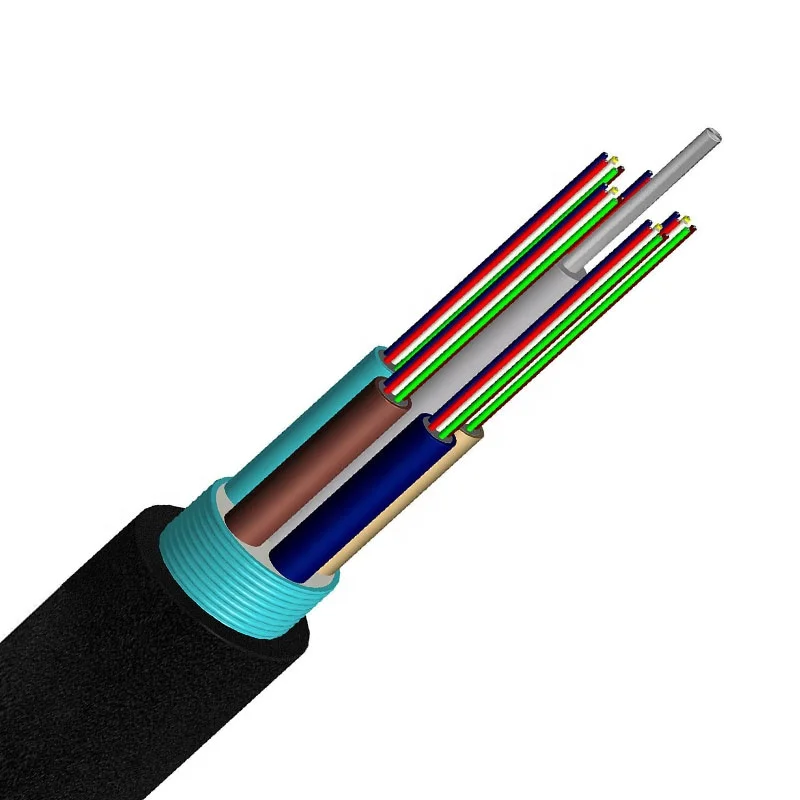

Подводный оптоволоконный кабель (рис. 6) необходим для прокладки на морских участках (прибрежных шельфовых и глубоководных), в том числе во все типы грунтов, включая скальные и подверженные мерзлотным деформациям, в болота, на переходах через судоходные реки и другие водные преграды, в кабельную канализацию, трубы, блоки, лотки, тоннели, эстакады, мосты, коллекторы.

Рис. 6 Подводный оптический кабель

Конструкция такого кабеля имеет дополнительную защиту от проникновения воды в виде алюмополимерной ленты.

Оптический кабель для подвеса

Самый распространённый метод строительства ВОЛС на сегодняшний день. Кабель должен выдерживать растягивающие нагрузки по всей своей длине. Оптические кабели для подвеса бывают по своей конструкции типа «8» (рис. 7, 8) и круглыми (рис. 9).

Оптические кабели типа «8» имеют в своей конструкции металлический (рис. 7) либо стеклопластиковый трос (рис. 8). Кабель со стеклопластиковым тросом полностью диэлектрический (рис. 8).

Рис. 7 ОК для подвеса (с выносным силовым элементом, металлический трос)

Постепенно телеком-операторы переходят на круглый самонесущий оптический кабель (рис. 9) в виду некоторых недостатков кабеля типа «8». Более подробно про недостатки можно прочитать в статье про основные принципы подбора магистральных оптических кабелей.

Рис.

8 ОК для подвеса (с выносным силовым элементом, стеклопластиковый трос)

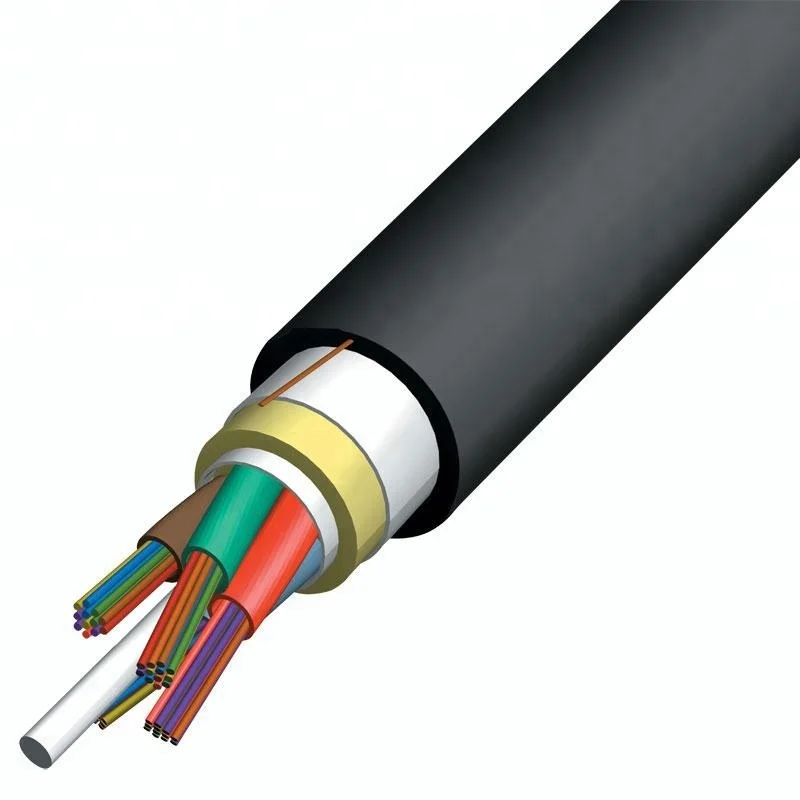

Подвесной самонесущий кабель или оптический кабель самонесущий неметаллический (ОКСН). Возможны исполнения данного кабеля как на арамидных нитях, так и на стеклонитях. Кабель на арамидных нитях меньше в диаметре и легче в сравнении со стеклонитями. Также у арамидных нитей двухкратный запас прочности на разрыв по отношению к максимально допустимым нагрузкам. Самонесущий кабель на арамидных нитях аттестован к применению на объектах ОАО «ФСК ЕЭС России» и ОАО «Холдинг МРСК», на стеклонитях — запрещен.

Читайте подробнее про применение и особенности монтажа кабеля ОКСН.

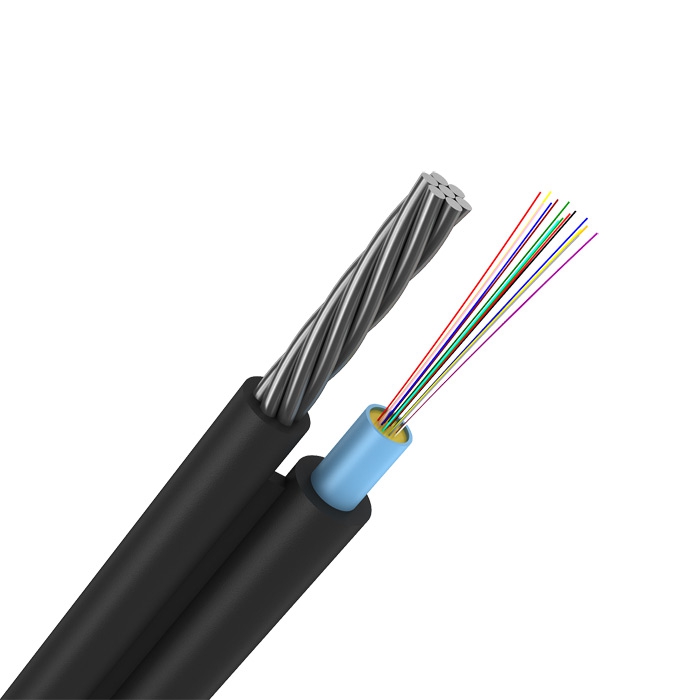

Рис. 9. Подвесной самонесущий ОК

Дроп-кабель

Популярный тип подвесного самонесущего оптического кабеля в виду массового строительства сетей GPON в малоэтажном и сельском сегменте (рис. 10). Смотрите подробнее про типы дроп-кабеля.

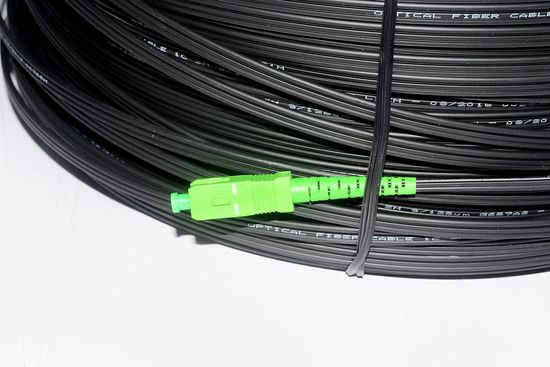

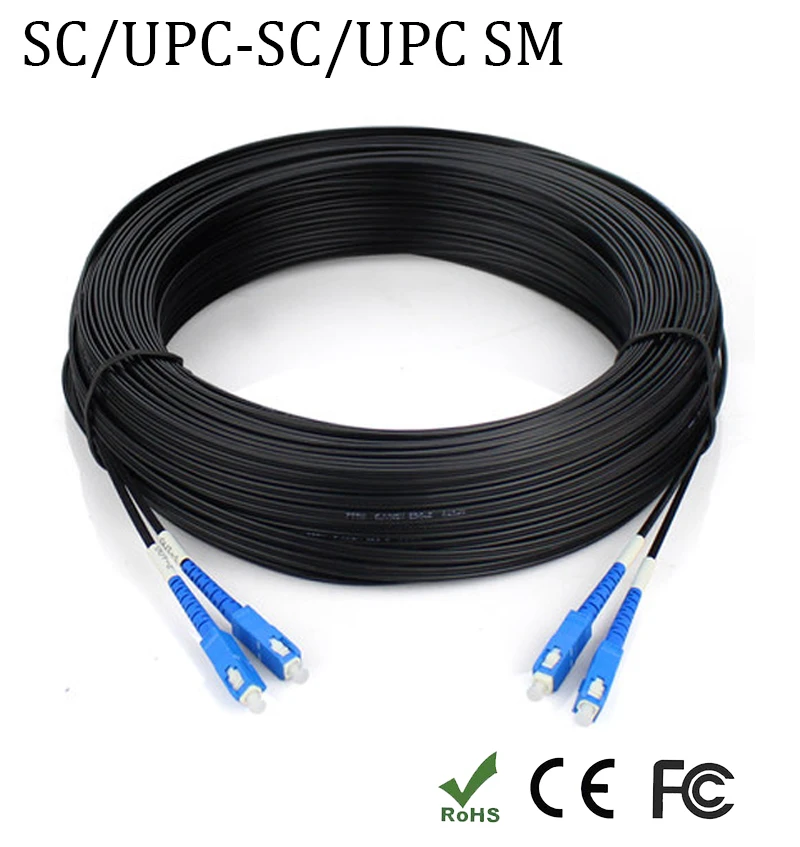

Рис. 10. Дроп-кабель

Внутриобъектовый оптический кабель

Данный кабель прокладывается внутри помещений, поэтому конструкция очень простая (рис. 11). Чаще всего кабели не содержат в себе гидрофобный заполнитель и потому полностью сухие.

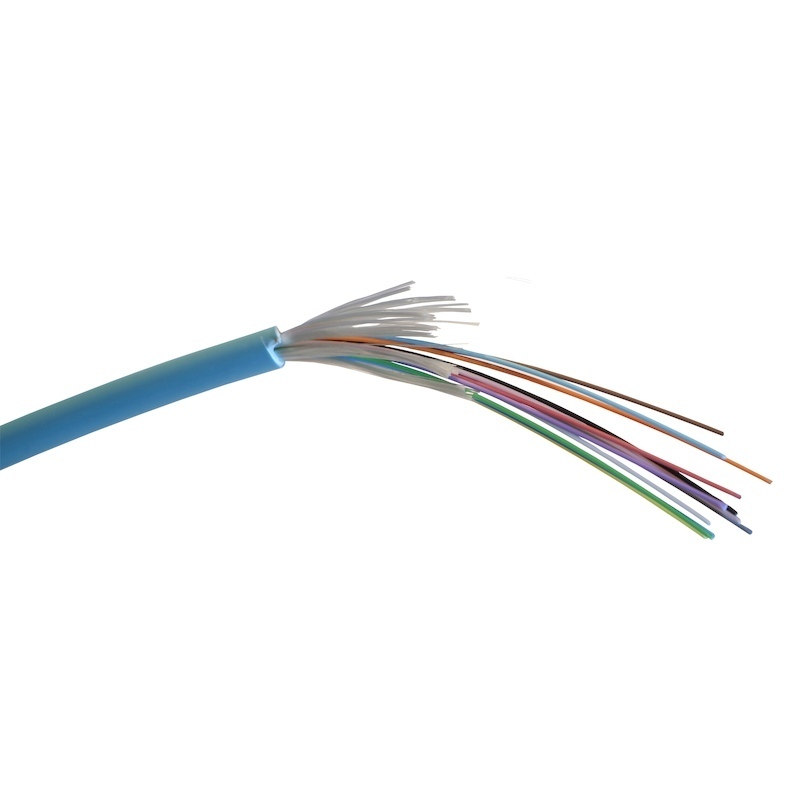

Рис. 11 Внутриобъектовый ОК

Каждый из типов ОК подбирается под условия проекта, т. к. у кабелей свои особенности при прокладке и монтаже.

Оптический кабель, встроенный в грозозащитный трос (ОКГТ)

Это отдельная категория оптических кабелей, которые применяются на воздушных линиях электропередачи напряжением 35 кВ и выше (рис. 12). Конструкции ОКГТ полностью металлические.

Рис. 12 Грозотрос/ОКГТ

В зависимости от требуемых технических характеристик, ОКГТ может быть разного исполнения в конструкции сердечника:

  1. ОКГТ-Ц — оптический кабель, встроенный в грозозащитный трос с центральным модулем;
  2. ОКГТ-Ц-А — оптический кабель, встроенный в грозозащитный трос с центральным модулем, плакированным аллюминием;
  3. ОКГТ-С — оптический кабель, встроенный в грозозащитный трос с оптическим модулем в повиве.

Если использовать ОКФП (оптический кабель, встроенный в фазный провод), то получим продукт «два в одном»: передачу электрической энергии и линию волоконно-оптического кабеля связи. Подробнее про ОКФП читайте в нашей статье.

С помощью конструкций ОКГТ и ОКФП можно проводить мониторинг ЛЭП.

Там, где линия связи уже проложена и требуется защита от ударов молнии применяется ГТК — грозозащитный трос коррозионностойкий.

Огнестойкий и пожаробезопасный ОК

Если важна работоспособность ВОЛС даже при возможном воздействии на неё открытого пламени (при времени воздействия огня до 180 минут), используют огнестойкий и пожаробезопасный оптический кабель (рис. 13).

Рис. 13 Огнестойкий и пожаробезопасный ОК

Оптические кабели-датчики

Данные типы кабелей используются в нефтегазовой отрасли, а также для распределенного мониторинга промышленных и гражданских объектов. Подробнее с конструкциями и сферами применения можно ознакомиться на сайте специальных кабелей Инкаб.

Заключение

Выбор оптического кабеля всегда был делом непростым. Особенно сейчас, когда на рынке есть многообразие различных типов и конструкций. Можно выбрать и проложить самый дорогой и самый надежный в плане защиты от всех внешних факторов (влага, грызуны и т. д.) оптический кабель, но в процессе строительства ответсвенность за работоспособность всей ВОЛС ложится на плечи специалистов-монтажников. Даже одна некорректно смонтированная муфта через некоторое время начнёт отрицательно влиять на характеристики всей ВОЛС.

Учебный центр ВОЛС.Эксперт проводит обучение специалистов отрасли связи. Мы обучаем самым современным технологиям проектирования, строительства, монтажа и измерений волоконно-оптических линий связи.

Посмотреть все доступные курсы

Конструкция оптического кабеля

Отредактировано: 09.04.2021


Оптоволоконный кабель был разработан специально для передачи данных на большие расстояния с высокой скоростью. Состоящий из одной или нескольких нитей стекла толщиной с человеческий волос, заключенных в изолированную внешнюю оболочку, оптический кабель обеспечивает более высокую пропускную способность, чем другие виды кабеля, и способен передавать данные на большие расстояния. Эти кабели отвечают за поддержку большинства мировых телефонных систем, кабельного телевидения и Интернета.

Используя световые импульсы, генерируемые светодиодами или небольшими лазерами, оптоволоконный кабель передает сигналы. В центре каждой стеклянной нити находится «сердцевина», а сердцевина окружена оболочкой — слоем стекла, которое отражает свет внутрь, в следствии чего он проходит через изгибы кабеля, избегая потери сигнала.

Конструкция оптоволоконного кабеля

Конструкция волоконно-оптических кабелей выполняет задачу защиты внутренней сердцевины волокна, по которой передается световой сигнал. Она включает в себя сердцевину волокна, оболочку, первичное покрытие, силовые элементы (или волокна, обеспечивающие буферное усиление) и оболочку кабеля.

  • Сердечник — волоконная сердцевина оптического кабеля является центральной физической средой, которая передает световой сигнал, полученный от подключенного источника света, и доставляет его на приемное устройство.
    Эта сердцевина представляет собой непрерывную тонкую прядь из кварцевого стекла или пластика, размер которой измеряется размером ее внешнего диаметра. В то время как одномодовые жилы обычно имеют размер менее 9 мкм, наиболее распространенные размеры многомодовых волоконно-оптических кабелей составляют 50 мкм и 62,5 мкм.
  • Оболочка — она представляет собой тонкий слой стекла, который окружает сердцевину волокна, образуя единое твердое стекловолокно, используемое для передачи света. Она создает границу, содержащую световые волны, вызывающие преломление. Это позволяет данным перемещаться по длине сегмента волокна.
  • Первичное покрытие — оно наносится после облицовки и также известно как первичный буфер. Оно разработано для поглощения ударов, защиты от чрезмерных изгибов и усиления сердцевины волокна. Это первичное покрытие в основном представляет собой слой пластика, который не мешает оболочке или светопропусканию сердечника. Эти покрытия измеряются в микронах — буфер составляет 900 мкм, а покрытие — 250 мкм.
  • Силовые элементы — также известные как укрепляющие волокна, это нити из кевлара (арамидная пряжа), специально размещенные для защиты сердечника от чрезмерного натяжения во время установки и других сил сжатия.
  • Оболочка кабеля — внешний слой любого кабеля называется оболочкой кабеля. Кабель обычно покрыт толстой пластиковой оболочкой, которая обеспечивает первичную защиту от истирания, сопротивление порезам, сопротивление раздавливанию и дополнительное сопротивление чрезмерному изгибу. В кабелях для легких нагрузок могут использоваться материалы оболочки из поливинилхлорида (ПВХ) или полиуретана. Более прочные полиэтиленовые (PE) материалы используются для наружных и более тяжелых кабелей. Следует повторить, что материалы пластиковой оболочки обеспечивают ограниченную защиту от проникновения воды в кабели и требуют наличия влагозащитных барьеров.

Основные различия конструкции

Сравнение симплексного и дуплексного коммутационного кабеля



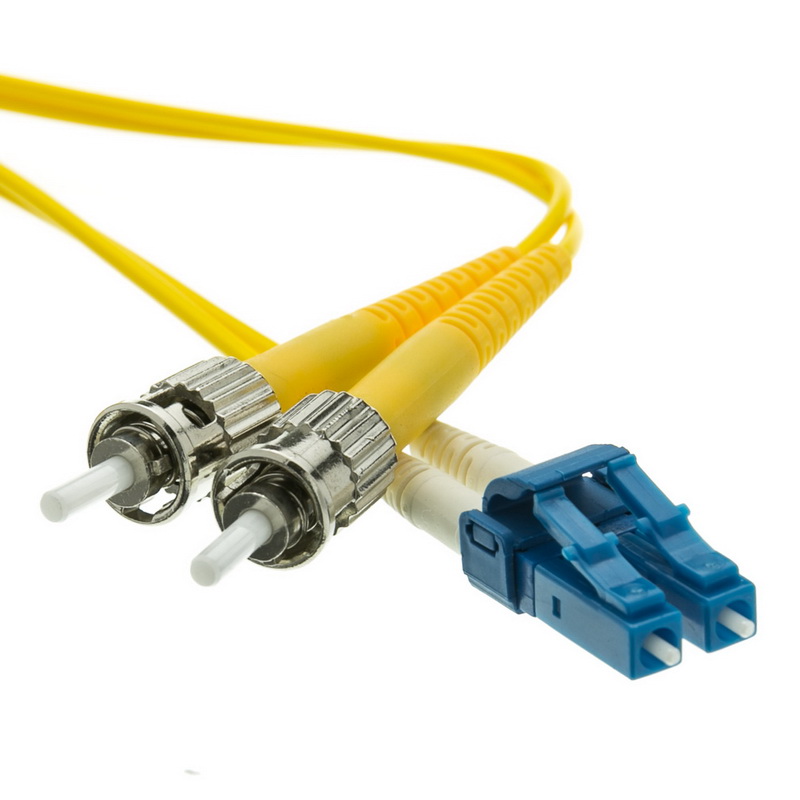

Симплексный волоконно-оптический кабель состоит из одной жилы из пластика или стекловолокна. Обычно он используется, когда применяется мультиплексный сигнал данных или когда между устройствами требуется только одна линия передачи и приема. С другой стороны, дуплексный оптоволоконный кабель с застежкой-молнией состоит из двух жил, соединенных тонкой тканью, и обычно используется там, где для дуплексной связи между устройствами необходимы отдельные передача и прием.

Как многомодовые, так и одномодовые патч-корды могут быть дуплексными или симплексными, а дуплексные с застежкой-молнией и симплексные кабели имеют плотную буферизацию и имеют оплетку из волокон, усиленных кевларом.

Сравнение кабеля распределительного типа и кабеля коммутационного типа

Обычно небольшие с физической точки зрения распределительные кабели состоят из волокон, плотно связанных друг с другом в одной оболочке. Затем их устанавливают и укрепляют стекловолокном или кевларом. Распределительные кабели можно использовать как в горизонтальных, так и в вертикальных пространствах. Хотя возможно прямое оконцовывание волокон в кабеле распределительного типа, следует помнить, что волокна в жгуте не армируются по отдельности и, следовательно, должны быть заделаны внутри шкафа, корпуса волокна, распределительной коробки или коммутационной панели.

С другой стороны, кабели коммутационного типа имеют более крупную и прочную конструкцию, чем кабели распределительного типа. Подходящие как для статического, так и для стоякового пространства, кабели коммутационного типа состоят из пучка отдельных симплексных кабелей.

Сравнение кабеля со свободными трубками и кабеля с плотной буферизацией

Буфер — это защитный слой, который наносится непосредственно на волокно для защиты волокна или кабеля от физического повреждения. Методы изготовления включают свободные трубки, куда помещается волокно, а свободное пространство заполняется гелем, и плотную буферизацию, созданную методом выдавливания пластмассы. Так же кабель может иметь несколько буферных слоев. Кабели с плотным буфером и кабели со свободными трубками всегда каким-то образом усилены, например, проволочными прядями из нержавеющей стали или арамидной нитью. Однако на этом сходство заканчивается, поскольку каждый из них был разработан для использования в совершенно разных пространствах.

Кабели со свободными трубками (loose tube) подходят для использования на открытом воздухе и рассчитаны на работу в суровых погодных условиях, в том числе в местах с высокой влажностью. Частично жесткие трубки или защитные рукава защищают оболочку, сердцевину волокна и покрытие, а сами волокна дополнительно защищены от влаги с помощью водостойкого геля. Сужаясь и расширяясь при изменении температуры, кабельная разводка с гелиевым наполнением защищает от конденсации и воды, но это не идеальный выбор для внутреннего пространства.

Длинные внутренние участки или участки LAN / WAN средней длины лучше всего обслуживать с помощью кабеля с плотной буферизацией (tight buffer), который прочнее, чем варианты со свободными трубками. Поскольку внутренний гель или комплект разветвителей для заделки или сращивания не требуется, кабели с плотным буферным покрытием проще установить в помещениях, чем вариации со свободными трубками. При этом плотный буфер имеет тенденцию к микро-изгибам, поэтому волокна часто имеют более высокие потери, чем в кабелях со свободными трубками.

Ленточный кабель



Вариантом конструкции с плотным буфером является использование ленточного кабеля. Группа покрытых волокон размещается параллельно, а затем инкапсулируется в пластик, образуя многоволоконный ленточный кабель. Отдельные ленты могут содержать от 5 до 12 волокон, и несколько лент могут быть сложены вместе, чтобы сформировать сердцевину. При этом надо учитывать, что установочные усилия обычно неравномерно распределяются по ширине ленты, поэтому отдельные волокна могут иметь разную деформацию, что приводит к чрезмерным потерям и повреждению волокна.

Кабели двойного назначения для использования внутри и вне помещений

Благодаря технологии для защиты от утечки влаги и буферным трубкам, заполненным гелем, чтобы остановить миграцию влаги, универсальный кабель идеально подходит для использования в стояках, лотках и воздушных пространствах. Он заключен в наружную оболочку с верхним слоем из арамидной пряжи и слоем огнезащитного материала, защищающим сердечник и трос.

Бронированный кабель



Бронированный кабель подходит для использования практически в любом месте. Защищенный от грызунов и суровых условий он имеет прочную металлическую бронированную оболочку для дополнительной защиты. Такая конструкция не требует трубопроводов, что позволяет сэкономить деньги и время на установку по сравнению с прокладкой оптоволоконного кабеля через внутренние каналы.

Кабель, устойчивый к грызунам и воде, предназначен для работы в экстремальных погодных условиях и заканчивается в пределах 15 метрах от входа в здание.

Гибкий и довольно легкий, несмотря на броню, он на удивление прочен и часто является лучшим выбором для линий связи в помещениях, которые не мешают.

Класс оптоволоконных кабелей

Волоконно-оптические кабели также можно разделить на четыре основные области применения: воздушные, подземные, подводные и кабель для внутренних помещений. Обратите внимание, что список не является исчерпывающим, и некоторые специализированные модели должны сочетать в себе функции нескольких из этих категорий. В связи с этим могут меняться и элементы конструкции.

Если стоит выбор, где купить оптоволоконный кабель, выбирайте надёжного поставщика. Компания «АнЛан» занимает лидирующие позиции на рынке РФ с 2007 года. Разумная цена и европейское качество — то, что отличает продукцию компании от других организаций.

Копирование контента с сайта Anlan.ru возможно только при указании ссылки на источник.
© Все права защищены.

Виды оптического кабеля: основные типы волоконно-оптических кабелей

Оптоволоконный кабель принципиально отличается по своему строению и принципу действия от других типов кабельно-проводниковой продукции, которая применяется для передачи информационных сигналов. В частности, коаксиальных и FTP кабелей.

Основным элементом волоконно-оптического проводника является стекловолокно. Поэтому в отличие от кабелей с медными и алюминиевыми сердечниками передача сигнала осуществляется при помощи световых, а не электрических импульсов.

Это даёт несколько существенных преимуществ. Прежде всего, на сигнал не влияют электромагнитные волны и внешние наводки, что проявляется в исключительной дальности передачи светового импульса без искажения, которое может составлять несколько десятков километров.

Строение волокон оптического кабеля чем-то напоминает принципиальную структуру коаксиального. Однако для “оптики” используется совершенно иные материалы. Вместо медной токопроводящей жилы – стекловолокно диаметром 1-10 мкм. Внутренняя изоляция из вспененного полиэтилена заменяется стеклопластиковой оболочкой, препятствующей распространению световых волн за пределы стекловолоконного проводника.

Совет! При выборе оптимального по своим эксплуатационным показателям вида оптического кабеля необходимо ориентироваться, прежде всего, на комплексный показатель – пропорции диаметра передающей сердцевины и оболочки, а также на характеристики преломления оптического волокна. Как показала практика, технология производства оптоволоконного кабеля также оказывает значительное влияние на рабочие характеристики.

Классификация волоконно-оптических кабелей связи

Существует несколько видов волоконно-оптических кабелей, которые классифицируются по совокупности рабочих параметров преломления и соотношения диаметра оболочки оптоволокна к его сердцевине. Эти параметры определяют эксплуатационные характеристики кабельной продукции, соответственно и сферы её применения. Различают следующие типы:

  • Магистральный – используется для линий связи, передающих информацию на большие расстояния. Отличается высокой пропускной способностью. Конструкция характеризуется применением одномодового оптического волокна, которое позволяет прокладку в различных типах грунта;
  • Городской – используется для передачи информации в пределах сравнительно небольшой локальной зоны. Максимальная длина не должна превышать 100 км. Такой тип кабеля может применяться для формирования локальных сетей в пределах области или городского района;
  • Объектовый – используется на небольших по площади объектах коммерческого или промышленного назначения. Обеспечивает высокоскоростное соединение локальной сети.

Виды оптического кабеля в зависимости от способа укладки

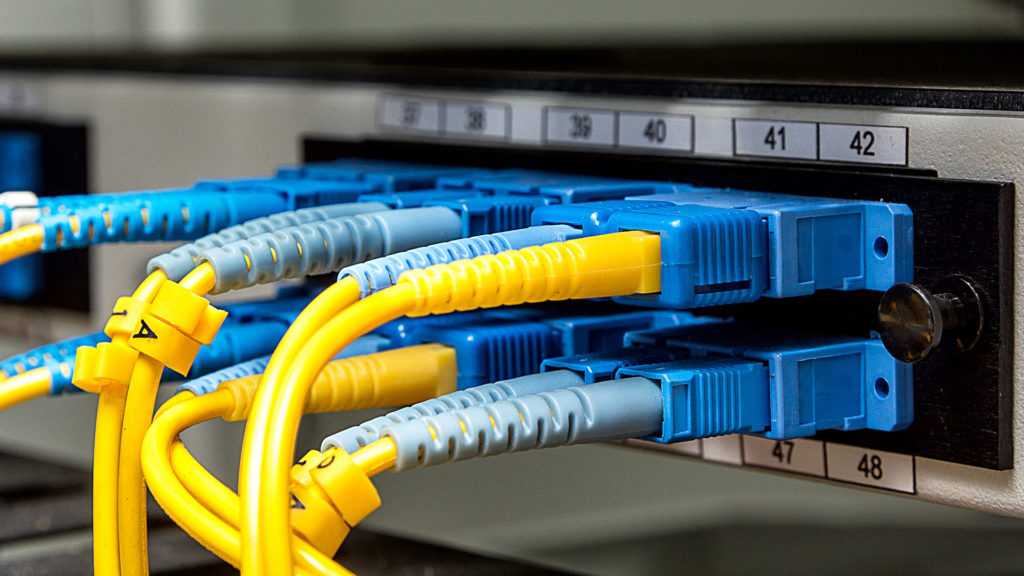

Основная классификация оптоволоконного кабеля осуществляется по способу применения: внутренний и наружный. Однако, внутренний кабель встречается довольно редко, ведь техническая сложность прокладки и высокая стоимость делает его применение целесообразным только в дата-центрах.

Особенности оптоволокна для прокладки внутри помещений

В свою очередь внутренние волоконно-оптические кабеля делятся на два типа:

  1. Распределительные – формируют общую локальную сеть передачу данных на объекте;
  2. Абонентские – применяются для укладки в помещении, где расположены абоненты и их непосредственного подключения.

В процессе прокладки волоконно-оптического кабеля необходимо придерживаться тех же правил и требований, которые предъявляются при создании локальных сетей из витой пары (FTP кабеля) 5-й категории. То есть кабеля необходимо размещать в специальных лотках, кабель-каналах и коробах.

Оптоволоконные кабеля, предназначенные для использования внутри сооружений, имеют упрощенное строение. Они состоят из оптического волокна, по которому осуществляется передача сигнала, защитного покрытия и силового стержня, в качестве которого выступают арамидные нити.

Как правило, распределительные типы кабельной продукции, заводят до места подключения абонента или центральной распределительной коробки в помещении. Непосредственное подключение абонента должно выполняться оптическим кабелем другого класса, который соответствует более строгим требованиям по пожарной безопасности.

В частности, внешняя защитная оболочка не должна поддерживать горение, а при воздействии открытого пламени выделять минимальное количество дыма. Поэтому внешняя оболочка абонентских оптоволоконных кабелей формируется из полиуретана в отличие от распределительных, в который используется полиэтилен.

Важно! В некоторых из внутренних оптических кабелей предусмотрена дополнительная влагозащита. Кабели с таким функционалом применяют для прокладки в подвальных и чердачных помещениях.

Другие требования, которые предъявляются к кабелям, используемым внутри зданий, это небольшой размер, для возможности прокладки в узких кабель-каналах и гибкость, для возможности создания разветвленной структуры. Поэтому конструкция большинства марок является упрощенной.

Учитывая, что протяженность оптоволокна внутренних кабельных сетей невелика, эффект затухания сигнала не оказывает значительного влияния на передачу сигнала. Поэтому максимальное количество оптических волокон во внутренних кабелях – не более 12.

Разновидности наружных оптоволоконных кабелей

Виды оптических кабелей связи, предназначенных для наружного применения:

  1. Подвесные. Имеют усиленную конструкцию, состоящую из кевларовой оболочки, усиленного внутреннего или отдельного вынесено троса. Использование кевлара в качестве внешней оболочки решает сразу три задачи: снижение веса кабеля, увеличения его прочности, и предотвращение образования электрических наводок. Допускается использование такого кабеля вблизи силовых линий Ж/Д, низковольтных линий электропередач, опорах свещения.
  2. Для укладки на высоковольтных ЛЭП. Является разновидностью подвесного кабеля. Однако, учитывая особенности эксплуатации, его конструкция существенно доработана. Имеет защиту от коротких замыканий и ударов молнии. В качестве конструктивного элемента используется газозащитная оболочка, представляющая собой оплётку из алдреевых или алюминизированных проволок. Использование обеспечивает сохранение стабильной температуры внутри кабеля при внешних воздействиях высоковольтного электричества.
  3. Для укладки в коммуникационных колодцах. Используется для прокладки в подземных инженерных кабель-каналах. Это существенно облегчает, как процесс прокладки, так и снижает стоимость оптоволоконного кабеля, который имеет минимальное бронирование. В качестве защитной оболочки используется металлическая гофролента, предназначенная, в основном, для предотвращения повреждения сердечника грызунами.
  4. Подземные. Имеют усиленное бронирование, состоящее из металлической проволоки, размещенной в виде внешней оболочки. Кроме того, при подземной прокладке кабеля на некотором расстоянии сверху располагается сигнальная лента ярких цветов, а также соответствующие таблички.
  5. Подводные. Используются для прокладки на любых типах морских участков, как прибрежных, шельфовых, так и глубоководных. Также допускается их использование в любых типах грунта. Включая пучинистые, подверженные морозным деформациям, скальные, болотные и т.п. Также такой вид кабеля используется в особо сложных инженерных конструкциях, при необходимости прокладки через эстакады, тоннели, канализационные коллекторы и т.п. В качестве дополнительной защиты от проникновения влаги используется алюмополимерная лента.
  6. Для задувки в трубы. Имеет упрощенную конструкцию с минимальной защитой от внешних воздействий. Для защиты сердечника от внешних повреждений используются специальные стеклонити, а толщина внешней оболочки снижена. Также, применяются для монтажа в стальных трубах, которые и защищают их от механических воздействий.

Какие бывают типы оптоволокна?

Оптическое волокно является ключевым элементом кабеля, определяющим его эксплуатационные характеристики и область применения. Однако, в зависимости от особенностей производства, как оптические, так и геометрические характеристики кабеля могут отличаться. Наиболее важными считаются характеристики передачи сигнала. Согласно им и выделяют различные типы оптоволокна.

Волокна G.652

Обычное одномодовое волокно. Его наиболее часто используют в пассивных оптических и локальных сетях, системах кабельного телевидения. Что касается локальных сетей, то оптоволокно может применяться, как для создания всей структуры, так и только для магистральных линий.

Такое волокно обеспечивает широкополосную передачу, что дает возможности их применения в любых типах оптики – от магистральных до абонентских кабелей. Также их используют в сетях одноволновых или с применением различных типов спектрального уплотнения, как плотного, так и разреженного.

Волокна G.655

Данный тип наиболее хорошо подходит для применения в магистральных сетях, где задействуется спектральное уплотнение DWDM. Чаще всего, это городские и междугородние магистральные линии. Цена этого волокна достаточно немалая, так как оно относится к высокотехнологичным.

Волокна G.657

Самый современный и высокотехнологичный тип оптического волокна. Задействуется в информационных сетях типа FTTH. Сердцевина имеет особую конструкцию, позволяющую выполнять изгиб с наименьшим радиусом 10-15 миллиметров. Рядом значительного затухания передаваемого сигнала на изгибах не наблюдается.

Наиболее часто данный тип волокна применяют в абонентских кабелях, патч-кордах, при стесненных условиях монтажа и т.п. Их стоимость поднимает общую цену кабеля на 20-30%.

Одномодовый и многомодовый оптический кабель – в чем разница?

Существует 2 наиболее распространенных типа оптоволоконного кабеля – одно- и многомодовый. Ключевые отличия между ними состоят в различных способах прохождения луча света.

Одномодовый кабель

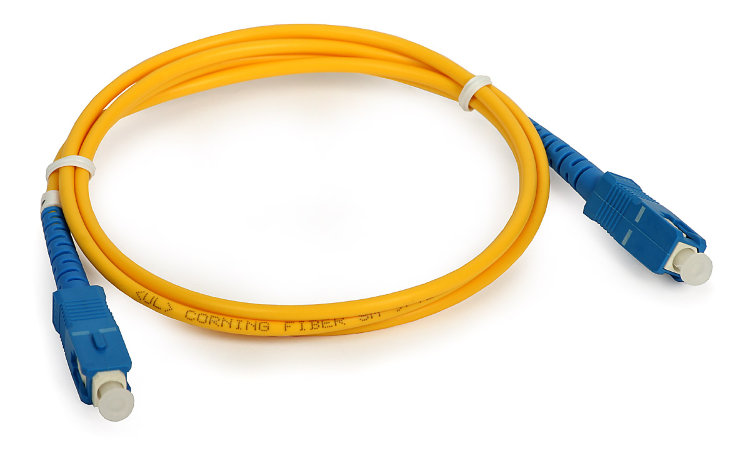

Центральное оптоволонко одномодового шнура имеет диаметр в 1,3 мкм. Соответственно передача оптического импульса возможна с использованием света с той же длиной волны. Все импульсы идут по аналогичному пути и достигают приемной аппаратуры практически одновременно, что существенно снижает дисперсию и утрату сигнала. Это дает возможность передачи данных на длинные дистанции без особых искажений.

Однако для таких кабелей используется приёмо-передающая аппаратура генерирующая сигнал исключительно одной длины. Данное оборудование имеет достаточно немалую стоимость и довольно быстро выходит из строя. Но данное направление считается наиболее перспективным из-за высокого качества передаваемого сигнала.

Многомодовый кабель

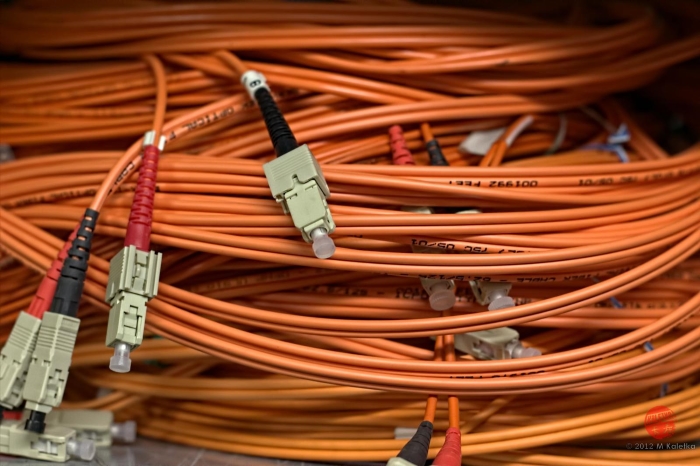

В таком кабеле центральное волокно имеет диаметр в 62,5 мкм, а наружная оплетка – 125 мкм. В следствии этого, лучи света имеют существенный разброс траекторий передачи данных, что становится причиной достаточно сильных искажений на принимающей стороне.

В приемо-передающей аппаратуре применяется простой светодиод, что существенно удешевляет оборудование. Длина волны передаваемого импульса составляет 0,85 мкм, а величина задержки – 4-5 нс/м.

Максимальная длина шнура, в зависимости от особенностей прокладки, не превышает 2-5 км. Сейчас это одна из наиболее используемых разновидностей оптических кабелей, что связано как с бюджетной стоимостью кабельно-проводниковой продукции, так и оборудования для приёма и трансляции сигнала.
