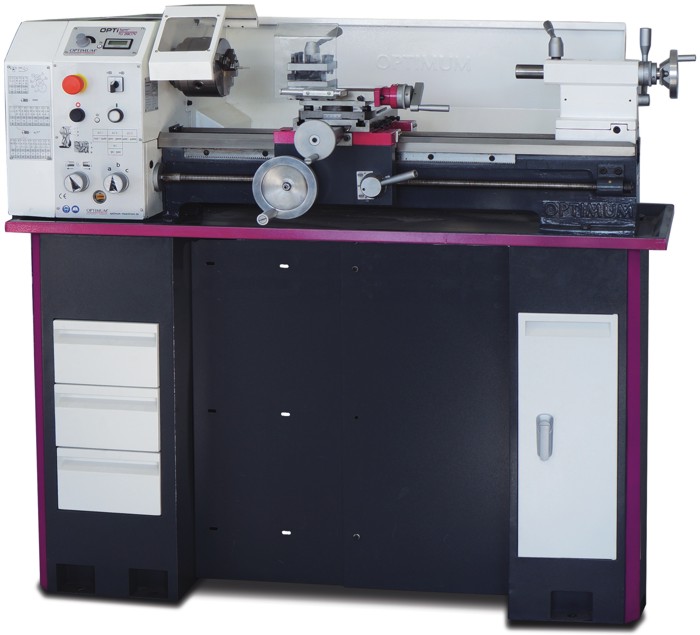

Токарно-винторезный настольный станок Optimum TU2807V
Токарно-винторезный настольный станок Optimum TU2807V предназначен для механической обработки изделий из металлов, древесины и пластмасс. Технологические возможности станка могут удовлетворить как профессионала с самыми разносторонними интересами, так и любителя.
Малые габариты, низкий уровень шума, возможность подключения к бытовой электросети позволяют заниматься техническим творчеством на дому.
Особенности конструкции
- Токарные станки с коробкой подач для ответственных работ.
- Усовершенствованный аналог токарного станка D280 x 700DC Vario.
- Закаленный шлифованный шпиндель (радиальное биение менее 0,009 мм), установленный на точные роликоподшипники класса точности Р5.
- Призматические направляющие станины из серого чугуна, индуктивно закаленные и отшлифованные (HRC 42 — 52).
- Ходовой винт для нарезания резьбы и автоматической продольной подачи.
- Радиальное биение токарного патрона менее 0,04 мм.
- Трапецеидальная резьба ходового винта.
- Продольная, поперечная и верхняя каретки суппорта.
- Автоматическая продольная подача, направление подачи не зависит от направления вращения шпинделя.
- Нарезание метрических и дюймовых резьб.
- Цена деления лимбов поперечной/верхней кареток суппорта 0,04/0,01 мм.
- Цена деления лимба пиноли задней бабки 0,02 мм.
- Быстрый зажим пиноли задней бабки эксцентриковым рычагом.
- Поперечное смещение задней бабки на ±5 мм для точения длинных конусов.
- Станина прошла естественное старение в течение не менее 6 месяцев.
- Сменные шестерни обеспечивают большой диапазон нарезаемых резьб.
- Высокопроизводительный необслуживаемый двигатель.
- Двойной металлокерамический подшипник ходового винта.
- Кожух патрона с конечным выключателем.
- Подшипники высокой грузоподъемности.
- Правое/левое вращение шпинделя.
- Кнопка аварийной остановки.
- Возможна установка системы ЧПУ.
- Отличная точность и большие возможности по очень хорошей цене.
- Бесступенчатое регулирование скорости шпинделя.
- Безщёточный двигатель постоянного тока с электронным управлением числом оборотов шпинделя.
- Высокая мощность и постоянный крутящий момент.
- Высококачественный токарный патрон для работы на высоких оборотах.
- Цифровая индикация числа оборотов шпинделя.
- Легкая и удобная смена частоты вращения шпинделя с помощью потенциометра.
| Технические характеристики настольного токарного станка Optimum TU2807V | |
|---|---|
| Характеристик | Значение |
| Номер артикула | 3427006 |
| Электропитание | |
| Двигатель | 1,5 кВт 220 В ~50 Гц |
| Станочные данные | |
| Высота центров, мм | 140 |
| Наибольший диаметр обрабатываемой детали, мм | 266 |
| Наибольшая длина обрабатываемой детали, мм | 700 |
| Ширина станины, мм | 180 |
| Частота вращения шпинделя, об/мин | 30 — 4000 |
| Количество ступеней | 4, бесступ. регулирование |
| Внутренний конус шпинделя | МК 4 |
| Ход верхней каретки суппорта, мм | 60 |
| Ход поперечной каретки суппорта, мм | 160 |
| Диаметр проходного отверстия шпинделя, мм | 26 |
| Внутренний конус пиноли задней бабки | МК 2 |
| Перемещение пиноли задней бабки, мм | 85 |
| Продольная подача, мм/об | 0,07 — 0,2 |
| Пределы шага нарезаемых метрических резьб, мм | 0,2 — 3,5 |
| Пределы шага нарезаемых дюймовых резьб, ниток на дюйм | 56 — 8 |
| Высота державки резца, мм | 13.5 |
| Габаритные размеры | |
| Габаритные размеры, мм | 1370 x 660 x 440 |
| Масса Opti TU2807V станка, кг | 180 |
Комплект поставки
- 3-х кулачковый патрон 125 мм
- Токарный резец из быстрорежущей стали
- Комплект сменных шестерен гитары
- Комплект обслуживающего инструмента
- Руководство по эксплуатации на русском языке
rustan.ru
| Характеристика | Значение |
|---|---|
| Электропитание | |
| Общая потребляемая мощность TU2807 CNC | 1,1 кВт |
| Общая потребляемая мощность TU2807V CNC | 1,75 кВт |
| Привод шпинделя TU2807 CNC | 850 Вт |
| Привод шпинделя TU2807V CNC | 1,5 кВт |
| Шпиндель | |
| Число оборотов шпинделя TU2807 CNC | 125 — 2000 об/мин |
| Число оборотов шпинделя TU2807V CNC | 30 — 4000 об/мин |
| Внутренний конус шпинделя | МК4 |
| Ручной токарный патрон | 125 мм |
| Проходное отверстие шпинделя | 26 мм |
| Станочные данные | |
| Высота центров | 140 мм |
| Межцентровое расстояние | 700 мм |
| Ø обработки над суппортом | 140 мм |
| 180 мм | |
| Максимальная высота державки резца | 14 мм |
| Перемещения | |
| Ось X | 160 мм |
| Ось Z | 570 мм |
| Подача по осям | |
| Рабочая подача (оси X, Z) | 700 мм/мин |
| Точность | |
| Повторяемость | 0,040 мм |
| Позиционирование | 0,050 мм |
| Задняя бабка | |
| Внутренний конус пиноли задней бабки | МК 2 |
| Перемещение пиноли задней бабки | 85 мм |
| Габаритные размеры | |
| Длина | 1600 мм |
| Ширина | 700 мм |
| Высота | 550 мм |
| Масса станка | 190 кг |
www.russtanko.ru
Токарный настольный станок TU2807V OPTIMUM (Германия)
- Настольный токарный станок с удлиненной станиной 700 мм для ответственных работ: коробка подач с масляной ванной, проходное отверстие шпинделя 26 мм, максимальная высота державки резца 13 мм. Идеален для изготовления небольших деталей приборов, машин и механизмов, обучения и продвинутого домашнего использования.
- Надежное и долговечное оборудование промышленного класса, рассчитано на 8-часовую работу 5 дней в неделю в условиях производственного предприятия.
- Усовершенствованный аналог токарных станков D280 x 700G / D280 x 700DC Vario.
- Закаленный шлифованный шпиндель (радиальное биение менее 0,009 мм), установленный на точные роликоподшипники класса точности Р5.
- Призматические направляющие станины из серого чугуна, индуктивно закаленные и отшлифованные (HRC 42 — 52).
- Ходовой винт для нарезания резьбы и автоматической продольной подачи.
- Радиальное биение токарного патрона менее 0,04 мм.
- Трапецеидальная резьба ходового винта.
- Автоматическая продольная подача, направление подачи не зависит от направления вращения шпинделя.
- Продольная, поперечная и верхняя каретки суппорта.
- Нарезание метрических и дюймовых резьб.
- Цена деления лимбов поперечной/верхней кареток суппорта 0,04/0,01 мм.
- Цена деления лимба пиноли задней бабки 0,02 мм.
- Быстрый зажим пиноли задней бабки эксцентриковым рычагом.
- Поперечное смещение задней бабки на ±5 мм для точения длинных конусов.
- Станина прошла естественное старение в течение не менее 6 месяцев.
- Сменные шестерни обеспечивают большой диапазон нарезаемых резьб.
- Бесступенчатое регулирование скорости шпинделя.
- Бесщёточный двигатель постоянного тока с электронным управлением числом оборотов шпинделя.
- Высокая мощность и постоянный крутящий момент.
- Высококачественный токарный патрон для работы на высоких оборотах.
- Легкая и удобная смена частоты вращения шпинделя с помощью потенциометра.
- Цифровая индикация числа оборотов шпинделя.
- Двойной упорный подшипник ходового винта.
- Кожух патрона с конечным выключателем.
- Правое/левое вращение шпинделя.
- Кнопка аварийной остановки.
- Возможна установка системы ЧПУ.
- Отличная точность и большие возможности по очень хорошей цене.
Комплект поставки
- 3-х кулачковый патрон 125 мм.
- Центры упорные МК 2 и МК 4.
- Токарный резец из быстрорежущей стали
- Комплект сменных шестерен гитары.
- Комплект обслуживающего инструмента.
- Руководство по эксплуатации на русском языке.
Рекомендуемые дополнительные принадлежности

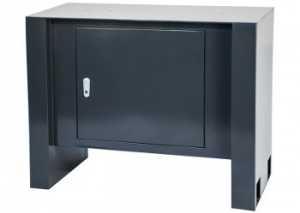

Подставка под станок
Надежная и удобная установка настольных токарных станков. Крепкая цельносварная конструкция с элементами усиления. Прочная и жесткая столешница из стали толщиной 6 мм. Лазерный раскрой металла и высококачественная порошковая окраска. Габаритные размеры (Д х Ш х В) 1060 х 510 х 820 мм, вес 77 кг.

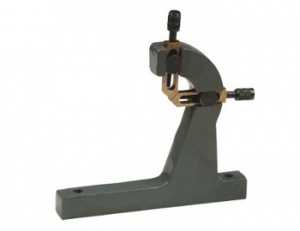

Люнет подвижный для TU2807V
Проходное отверстие Ø 56 ммЛюнет неподвижный для TU2807V
Проходное отверстие Ø 50 мм

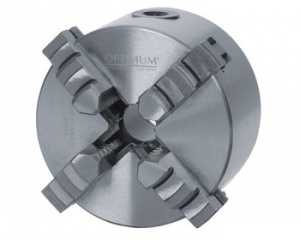

4-кулачковый патрон ø 125 мм c центральным зажатием или c независимым зажатием
Корпус из высококачественного чугуна. Цилиндрическая посадочная поверхность по DIN 6350. Радиальное биение менее 0,05 мм. Для установки необходим фланец патрона.Фланец 4-кул. патрона
Фланец 4-кул. патрона ø 125 мм для TU2807V3-кулачковый патрон ø 160 мм
Центральное зажатие. Корпус из высококачественного чугуна. Цилиндрическая посадочная поверхность по DIN 6350. Радиальное биение менее 0,05 мм. Для установки необходим фланец патрона.Фланец 3-кул. патрона
Фланец 3-кул. патрона ø 160 мм для D2804-кулачковый патрон ø 160 мм
Корпус из высококачественного чугуна. Цилиндрическая посадочная поверхность по DIN 6350. Радиальное биение менее 0,05 мм. Для установки необходим фланец патрона.Фланец 4-кул. патрона
Фланец 4-кул. патрона ø 160 мм для D280Планшайба
Планшайба ø 265 мм для TU2807V
Цанговый патрон ER25, ER32 для TU2807V
Предназначены для использования совместно с настольными токарными станками Optimum.Набор цанг ER25 15 шт. 1-16 мм
Набор цанг ER 25 для использования совместно с цанговым патроном ER25Набор цанг ER32 18 шт. 3-20 мм
Набор цанг ER 32 для использования совместно с цанговым патроном ER32.

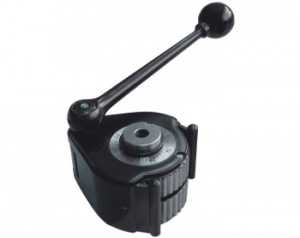

Быстросменный резцедержатель SWH 1-A
Быстросменный резцедержатель картриджного типа. Подходит ко всем распространенным типам токарно-винторезных станков. Надежный эксцентриковый зажим. Точность перестановки 0.01 мм. Шлифованный зубчатый венец. 40 возможных угловых положений с отсчетом по шкале. Изготовлена из высококачественной легированной стали. Регулировка положения сменных картриджей по высоте.Сменный картридж 20х90 тип D
Сменный картридж 20х90 тип D под четырехгранную державкуСменный картридж 20х85 тип H
Сменный картридж 20х85 тип H под круглую державкуНабор токарных резцов с напайными пластинами, державка
11 резцов с твердосплавной режущей пластиной. Державка 10 мм.Набор токарных резцов 5 шт.
Набор токарных резцов со сменными пластинами 5 шт. 12 ммНабор расточных резцов 3 шт.
Токарные расточные резцы со сменными пластинами 3 шт. 12 ммВращающийся центр OPTIMUM МК 2
макс. 5000 об/мин, осевая нагрузка до 400 НВращающийся центр со сменными насадками МК 2
Семь сменных насадок. Закаленные шлифованные насадки из инструментальной стали. Прецизионные подшипники гарантируют высокую точность вращения.
Устройство цифровой индикации MPA-4S
Компактная цифровая 3-х осевая система цифровой индикации. Магнитометрическая измерительная система. Предназначена для измерения позиции и перемещения фрезерных (оси X — Y — Z) и токарных (оси X — Z — Zo) станков. Индикация числа оборотов. 3 инкрементальных входа. 4-строчный жидкокристаллический экран. Бесконтактные необслуживаемые магнитные сенсоры. Легкое программирование. Удобное управление.Адаптер для установки фрезерной головки BF16, BF20
Установочный адаптер фрезерной головки на токарный станок для установки фрезерной головки с колонной фрезерных станков BF20 Vario / BF16 VarioМагнитный стружкосборщик Chipmag
Быстрый и удобный сбор стружки из стали и чугуна.Производитель: OPTIMUM
Родина бренда: Германия
| Электропитание | |
| Двигатель | 1,5 кВт 220 В ~50 Гц |
| Станочные данные | |
| Высота центров | 140 мм |
| Межцентровое расстояние | 700 мм |
| Диаметр обработки над станиной | 266 мм |
| Ширина станины | 180 мм |
| Частота вращения шпинделя | 30 — 4000 об/мин |
| Количество скоростей | 4, бесступенчато |
| Внутренний конус шпинделя | МК 4 |
| Диаметр сквозного отверстия в шпинделе | 26 мм |
| Ход верхней каретки суппорта | 60 мм |
| Ход поперечной каретки суппорта | 160 мм |
| Внутренний конус пиноли задней бабки | МК 2 |
| Перемещение пиноли задней бабки | 85 мм |
| Продольная подача | 0,07 — 0,2 мм/об |
| Пределы шага нарезаемых метрических резьб | 0,2 — 3,5 мм |
| Пределы шага нарезаемых дюймовых резьб | 56 — 8 ниток на дюйм |
| Максимальная высота державки резца | 13,5 мм |
| Габаритные размеры | |
| Габаритные размеры | 1370 х 660 х 440 мм |
| Масса станка | 180 кг |
Отзывы о Токарном настольном станке TU2807V
Пока нет отзывов на данный товар.
Оставить свой отзыв
Ваш отзыв поможет другим людям сделать выбор. Спасибо, что делитесь опытом!
В отзывах запрещено:
Использовать нецензурные выражения, оскорбления и угрозы;
Публиковать адреса, телефоны и ссылки содержащие прямую рекламу;
Писать отвлеченные от темы и бессмысленные комментарии.
Информация не касающаяся товара будет удалена.
www.stankoff.ru
| Электропитание | ||
|---|---|---|
| Двигатель | 850 Вт ~50 Гц | 1,5 кВт 220 В ~50 Гц |
| Станочные данные | ||
| Высота центров | 140 мм | |
| Межцентровое расстояние | 700 мм | |
| Диаметр обработки над станиной | 265 мм | |
| Ширина станины | 180 мм | |
| Частота вращения шпинделя | 150 — 2000 об/мин | 30 — 4000 об/мин |
| Количество ступеней | 6 | 4, бесступенчато |
| Внутренний конус шпинделя | МК 4 | |
| Диаметр проходного отверстия шпинделя | 26 мм | |
| Ход верхней каретки суппорта | 60 мм | |
| Ход поперечной каретки суппорта | 160 мм | |
| Внутренний конус пиноли задней бабки | МК 2 | |
| Перемещение пиноли задней бабки | 85 мм | |
| Продольная подача | 0,07 — 0,2 мм/об | |
| Пределы шага нарезаемых метрических резьб | 0,2 — 3,5 мм | |
| Пределы шага нарезаемых дюймовых резьб | 56 — 8 ниток на дюйм | |
| Максимальная высота державки резца | 13 мм | |
| Габаритные размеры | ||
| Габаритные размеры | 1370 х 640 х 535 мм | 1370 x 660 x 440 мм |
| Масса станка | 180 кг | |
www.russtanko.ru
Станок токарный настольный Optimum TU2807V
Производитель: OPTIMUM (Германия) , производство: Китай
- Настольный токарный станок с ЧПУ для мелкосерийного изготовления небольших деталей приборов, машин и механизмов.
- Недорогой станок с ЧПУ начального уровня — шаговые приводы по осям установлены параллельно маховикам, благодаря чему станок может работать как в автоматическом, так и в ручном режиме.
- Предназначен для обработки деталей из стали, чугуна и цветных сплавов.
- Две одновременно управляемые оси.
- Бесконтактные индуктивные датчики конечного положения.
- Шаговые двигатели с высоким крутящим моментом по всем осям: ось Z — 4,2 Нм, ось Х — 2,2 Нм
- Ходовые винты скольжения с точностью позицирования 0,05 мм.
- Управление от персонального компьютера (в комплект поставки не входит).
- Недорогая и производительная система ЧПУ NCdrive eco.
- Автоматическое выполнение управляющих программ в G-кодах.
- Нарезание резьбы только в ручном режиме.
- Мощный шпиндель с увеличенным проходным отверстием 26 мм.
- Закаленный шлифованный шпиндель (радиальное биение менее 0,009 мм), установленный на точные роликоподшипники класса точности Р5.
- Закаленные и шлифованные направляющие станины (HRC 42 — 52) шириной 180 мм.
- Станина прошла естественное старение в течение не менее 6 месяцев.
- Двойная подшипниковая опора ходового винта по оси Z.
- Линейная, круговая и спиральная интерполяции.
- Модель TU2807 CNC с ручным механическим управлением оборотов шпинделя.
- Модель TU2807V CNC с ручным бесступенчатым регулированием оборотов шпинделя.
- Большие возможности по очень хорошей цене.
Технические характеристики
| Характеристика | Значение |
|---|---|
| Электропитание | |
| Общая потребляемая мощность TU2807 CNC | 1,1 кВт |
| Общая потребляемая мощность TU2807V CNC | 1,75 кВт |
| Привод шпинделя TU2807 CNC | 850 Вт |
| Привод шпинделя TU2807V CNC | 1,5 кВт |
| Шпиндель | |
| Число оборотов шпинделя TU2807 CNC | 125 — 2000 об/мин |
| Число оборотов шпинделя TU2807V CNC | 30 — 4000 об/мин |
| Внутренний конус шпинделя | МК4 |
| Ручной токарный патрон | 125 мм |
| Проходное отверстие шпинделя | 26 мм |
| Станочные данные | |
| Высота центров | 140 мм |
| Межцентровое расстояние | 700 мм |
| Ø обработки над суппортом | 140 мм |
| Ширина станины | 180 мм |
| Максимальная высота державки резца | 14 мм |
| Перемещения | |
| Ось X | 160 мм |
| Ось Z | 570 мм |
| Подача по осям | |
| Рабочая подача (оси X, Z) | 700 мм/мин |
| Точность | |
| Повторяемость | 0,040 мм |
| Позиционирование | 0,050 мм |
| Задняя бабка | |
| Внутренний конус пиноли задней бабки | МК 2 |
| Перемещение пиноли задней бабки | 85 мм |
| Габаритные размеры | |
| Длина | 1600 мм |
| Ширина | 700 мм |
| Высота | 550 мм |
| Масса станка | 190 кг |
www.russtanko.ru
| Характеристика | Значение |
|---|---|
| Электропитание | |
| Общая потребляемая мощность TU2807 CNC | 1,1 кВт |
| Общая потребляемая мощность TU2807V CNC | 1,75 кВт |
| Привод шпинделя TU2807 CNC | 850 Вт |
| Привод шпинделя TU2807V CNC | 1,5 кВт |
| Шпиндель | |
| Число оборотов шпинделя TU2807 CNC | 125 — 2000 об/мин |
| Число оборотов шпинделя TU2807V CNC | 30 — 4000 об/мин |
| Внутренний конус шпинделя | МК4 |
| Ручной токарный патрон | 125 мм |
| Проходное отверстие шпинделя | 26 мм |
| Станочные данные | |
| Высота центров | 140 мм |
| Межцентровое расстояние | 700 мм |
| Ø обработки над суппортом | 140 мм |
| Ширина станины | 180 мм |
| Максимальная высота державки резца | 14 мм |
| Перемещения | |
| Ось X | 160 мм |
| Ось Z | 570 мм |
| Подача по осям | |
| Рабочая подача (оси X, Z) | 700 мм/мин |
| Точность | |
| Повторяемость | 0,040 мм |
| Позиционирование | 0,050 мм |
| Задняя бабка | |
| Внутренний конус пиноли задней бабки | МК 2 |
| Перемещение пиноли задней бабки | 85 мм |
| Габаритные размеры | |
| Длина | 1600 мм |
| Ширина | 700 мм |
| Высота | 550 мм |
| Масса станка | 190 кг |
www.russtanko.ru
Настольный токарный станок с ЧПУ Optimum TU2807 CNC (220 В)
Настольный токарный станок TU2807 CNC с ЧПУ для мелкосерийного изготовления небольших деталей приборов, машин и механизмов. Предназначен для обработки деталей из стали, чугуна и цветных сплавов.
Особенности
- Настольный токарный станок с ЧПУ для мелкосерийного изготовления небольших деталей приборов, машин и механизмов.
- Предназначен для обработки деталей из стали, чугуна и цветных сплавов.
- Недорогой станок с ЧПУ начального уровня — может работать как в автоматическом, так и в ручном режиме.
- Две одновременно управляемые оси.
- Бесконтактные индуктивные датчики конечного положения.
- Шаговые двигатели с высоким крутящим моментом по всем осям: ось Z — двигатель 4,2 Нм, ось Х — двигатель 2,2 Нм.
- Ходовые винты скольжения с точностью позицирования 0,05 мм.
- Управление от персонального компьютера (в комплект поставки не входит), подключение по USB.
- Недорогая и производительная система ЧПУ NCdrive eco производства компании 4CAM GmbH (Германия)..
- Автоматическое выполнение управляющих программ в G-кодах.
- Нарезание резьбы только в ручном режиме.
- Мощный шпиндель с увеличенным проходным отверстием 26 мм.
- Закаленный шлифованный шпиндель (радиальное биение менее 0,009 мм), установленный на точные роликоподшипники класса точности Р5.
- Закаленные и шлифованные направляющие станины (HRC 42 — 52) шириной 180 мм.
- Станина прошла естественное старение в течение не менее 6 месяцев.
- Двойная подшипниковая опора ходового винта по оси Z.
- Линейная, круговая и спиральная интерполяции.
- Модель TU2807 CNC с ручным механическим управлением оборотами шпинделя.
- Модель TU2807V CNC с программным оборотами шпинделя.
- Жесткая подставка под станок со столешницей из стали толщиной 6 мм эффективно гасит вибрации.
- Индуктивные датчики конечного положения Autonics (Южная Корея).
- Встроенная сетевая розетка 220 В для удобного подключения ноутбука.
- Большие возможности по очень хорошей цене.
Отличия модификации TU2807V CNC
Программное управление шпинделем со скоростью вращения 100 — 3500 об/мин.
Программное управление оборотами шпинделя позволяет установить при обработке оптимальную для каждой конкретной операции скорость вращения шпинделя. В сочетании с повышенной частотой вращения шпинделя (по сравнению с базовой модификацией) это значительно повышает качество обработки деталей малого диаметра (менее 20 мм) и деталей из цветных металлов и пластиков. Предпочтительный инструмент для работы на станке TU2807V CNC — резцы со сменными твердосплавными пластинами.
| Технические характеристики TU2807 CNC | |
|---|---|
| Характеристика | Значение |
| Электропитание | |
| Общая потребляемая мощность TU2807 CNC | 1,55 кВт |
| Общая потребляемая мощность TU2807V CNC | 2,3 кВт |
| Привод шпинделя TU2807 CNC | 850 Вт |
| Привод шпинделя TU2807V CNC | 1,5 кВт |
| Шпиндель | |
| Число оборотов шпинделя TU2807 CNC | 125 — 2000 об/мин |
| Число оборотов шпинделя TU2807V CNC | 30 — 4000 об/мин |
| Внутренний конус шпинделя | МК4 |
| Ручной токарный патрон | 125 мм |
| Проходное отверстие шпинделя | 26 мм |
| Станочные данные | |
| Высота центров | 140 мм |
| Межцентровое расстояние | 700 мм |
| Ø обработки над суппортом | 140 мм |
| Ширина станины | 180 мм |
| Максимальная высота державки резца | 14 мм |
| Перемещения | |
| Ось X | 160 мм |
| Ось Z | 570 мм |
| Подача по осям | |
| Рабочая подача (оси X, Z) | 700 мм/мин |
| Точность | |
| Повторяемость | 0,040 мм |
| Позиционирование | 0,050 мм |
| Задняя бабка | |
| Внутренний конус пиноли задней бабки | МК 2 |
| Перемещение пиноли задней бабки | 85 мм |
| Габаритные размеры | |
| ДхШхВ | 1600x700x550 мм |
| Масса Opti TU2807 CNC (220 В) станка | 302 кг |
rustan.ru
