Самоходные штанговые опрыскиватели — ТОП 10


В современном хозяйстве, когда на первый план выходят энерго- и ресурсосберегающие технологии выращивания сельскохозяйственных культур, большое значение имеет своевременная многократная обработка посевов препаратами химической защиты и качество техники, используемой для их внесения. Основной объем средств защиты растений вносится с помощью штанговых опрыскивателей.

Их основными сборочными единицами являются резервуар с гидравлической или инжекторной мешалкой, насос, всасывающая и нагнетательная системы, штанга с распылителями, регулятор давления, гидравлическая система, система фильтрации рабочей жидкости, механизм передач. Конструкции большинства современных моделей опрыскивателей оснащены автоматизированными системами контроля технологического процесса.

Совершенствование опрыскивателей ведется в направлении повышения производительности и качества выполняемых работ путем технической модернизации элементов конструкции (штанг, распылителей, насосной группы и др.), а также снижения экологической нагрузки на окружающую среду благодаря дозированному и адресному внесению химических средств защиты, совершенствования систем промывки и т.д.

Опрыскиватели российского производства

В 2011 г. компания Ростсельмаш освоила выпуск самоходных опрыскивателей VERSATILE SX 275. Штанга опрыскивателя ProAction-Flex состоит из решетчатого каркаса, х-образные распорки которого приварены по всей длине, а сварные швы выполнены внахлест (не в стык угла соединения), что позволяет повысить прочность и жесткость конструкции.

В отличие от аналогов, штанга оснащена сдвоенной резиновой торсионной подвеской Henschen, исключающей раскачивание конструкции, и многонаправленным устройством гибкого складывания в направлениях вперед/вверх, назад/ вверх и вверх. Для гашения нежелательных перемещений штанги в горизонтальной плоскости используется трехступенчатая система упругих элементов из уретановых пружин различной жесткости, что минимизирует эффект «хлопанья крыльев».

Гидравлическая регулировка ширины колеи обеспечивается в диапазоне 304— 386 см. Оснащается компьютерами Raven 4400, Raven Viper Рго, электронным устройством автоматического поддержания скорости движения, системой подачи раствора в штанге.

Опрыскиватели зарубежного производства

Самоходные опрыскиватели зарубежных фирм оснащаются преимущественно двигателями внутреннего сгорания мощностью 140—247 кВт (с турбонадувом), автоматической трансмиссией, рабочими баками вместимостью 3000—6000 л. Рабочая ширина захвата (в зависимости от модели) составляет 24—36 м (см. таблицу). В конструкции используются современные системы стабилизации положения штанги, контроля нормы расхода рабочей жидкости, комфортабельные и эргономичные кабины.

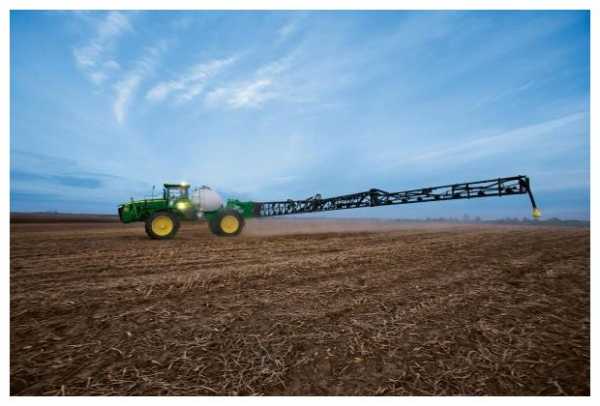

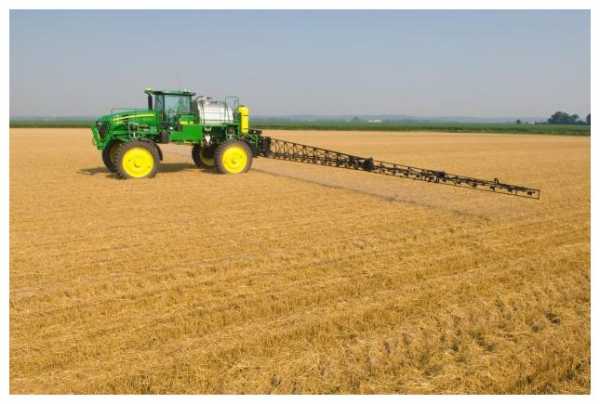

Самоходные опрыскиватели John Deere (США) серии 4000 поставляются с современными дисплеями (GreenStar 1800 или 2630) с программным обеспечением GreenStar Basies, включая систему параллельного вождения Parallel Tracking, программу для работы с картами, функции регистрации и внесения раствора с переменной скоростью подачи, что позволяет использовать опрыскиватели в системе точного земледелия.

Система ВоотТгас Рго автоматически выравнивает положение штанги; способствует повышению точности внесения, снижает утомляемость оператора и предотвращает повреждение штанги.

Система John Deere Section Control автоматически включает и выключает секции штанги. Она позволяет свести к минимуму пропуски и перекрытия, экономить химикаты, сократить себестоимость работ и защищать окружающую среду с помощью функции автоматического включения и выключения секций штанги и главного клапана как по отдельности, так и одновременно, по мере необходимости или на уже обработанных участках.

Системы SprayStar и SpreadStar обеспечивают простоту изменения нормы внесения.

Модель 4630 обладает всеми возможностями, присущими самоходным опрыскивателям John Deere, и, вместе с тем, имеет небольшие габаритные размеры. Ни один другой опрыскиватель на рынке средних размеров не предоставляет такое же количество «точных» возможностей.

Модель 4730 отличается идеальными эксплуатационными характеристиками, простотой управления и надежностью. Благодаря высокому дорожному просвету (стандарт 1,52 м, опция 1,92 м) данная модель является хорошим выбором для выполнения работ по внесению пестицидов и жидких удобрений для высокорослых культур, а также на последней стадии роста с минимальным ущербом для растений.

Модель4830, оборудованная баком объемом 3785 литров, обеспечивает все возможности по увеличению производительности обработки растений.

Самый большой и производительный опрыскиватель John Deere — модель 4940. Это высокопродуктивная и эффективная машина, обеспечивающая высокую точность опрыскивания или разбрасывания удобрений. John Deere предлагает также использовать эту модель для внесения сухих удобрений: для этого нужно всего лишь заменить бак на разбрасыватель. Разбрасыватели объемом 5,7 и

8,5 м3 имеют вращающийся транспортер, который выбрасывает материал, так что он распределяется равномерно независимо от направления ветра. Для разбрасывания двух удобрений одновременно можно установить систему MultApplier и сэкономить на затратах на смешивание и дополнительных проходах по полю.

Самоходный опрыскиватель Condor

Самоходный опрыскиватель Condor фирмы Agrifac (Нидерланды), имеющий наибольшую среди всех рассматриваемых моделей ширину захвата штанги (до 48 м), отличается наличием разработанных фирмой систем. Система StabiloPlus представляет собой шасси с пневмоподвеской. Благодаря постоянному распределению массы на все колеса уменьшаются уплотнение почвы, сотрясения (колебания) штанги, вследствие чего обеспечивается равномерное распределение рабочего раствора при обработке растений. Центр тяжести постоянно расположен по центру опрыскивателя, гарантируя устойчивость на склонах и неровностях поля. Система обеспечивает бесступенчатую регулировку ширины колеи на ходу в диапазоне 150—250 см с выводом данных на электронный дисплей.

Система HighTechAirPlus (НТА) позволяет использовать смесь воздуха с рабочим раствором для образования постоянного размера капель. Использование этой системы сокращает расход воды (на 50%), снос и потери раствора химикатов, обеспечивает более глубокое проникновение раствора в растения, возможность изменения размера капель в зависимости от погодных условий и типа обрабатываемой культуры, большое разнообразие способов опрыскивания с помощью одного распылителя, увеличение срока службы распылителей, снижение количества заправок.

Система GreenFlowPlus способствует постоянной циркуляции рабочего раствора, предотвращая отложение остатков химикатов на стенках трубопроводов опрыскивателя. Промывка трубопровода, насосов, фильтров и шлангов осуществляется без активизации функции опрыскивания, пневматическая система включения/выключения распылителей перед началом опрыскивания мгновенно создает одинаковое давление по всей длине штанги.

Опрыскиватель RoGator 1936

Преимуществом опрыскивателя RoGator 1936 фирмы Challenger (США) является наличие двигателя САТ серии С-9 объемом 8,8 л и мощностью 247 кВт.

Трансмиссия состоит из семискоростной коробки передач и гидрообъемных колесных двигателей с редукторами, что увеличивает срок службы гидростатических узлов.

Мощность в основном диапазоне передач распределяется между передними и задними мостами равномерно — это позволяет эффективно работать в полевых условиях.

Для выполнения химических операций ухода за посевами с различной шириной междурядий предусмотрена регулировка ширины колеи в пределах 3,05—3,86 м.

Штанговый опрыскиватель Tecnoma Laser

Французская фирма Tecnoma производит серию самоходных опрыскивателей Laser, оснащенных гидростатической трансмиссией современного типа, системой NovaFlow, позволяющей управлять наполнением бака, системой управления опрыскиванием DPAE, осуществляющей автоматическое поддержание заданной нормы расхода на 1 га, бортовым компьютером Теспота Novatop, управляющим нормой расхода рабочего раствора, функциями гидравлики, навигацией, автоматическим отключением секций.

Опрыскиватели снабжены активной пневматической подвеской шасси Axair, позволяющей компенсировать неровности почвы, обеспечивать постоянную высоту рамы опрыскивателя независимо от нагрузки, системой амортизации штанг, благодаря которой можно увеличить рабочую скорость, улучшить качество опрыскивания, продлить срок службы составляющих штанг.

Самоходные опрыскиватели серии МАР

Трехуровневая конструкция шасси из квадратного профиля ASTM А53 самоходного опрыскивателя серии МАР фирмы PLA (Аргентина) обеспечивает высокую прочность на изгиб. Для предотвращения вибрации и смягчения хода в конструкции шасси на всех четырех колесах предусмотрена активная пневматическая подвеска вертикального действия. Она имеет выравнивающий клапан, благодаря которому поддерживается постоянный дорожный просвет машины независимо от того, увеличивается или уменьшается нагрузка на шасси, а также продлевается срок безотказной работы штанги, рамы и бака, повышается устойчивость при транспортировке и создаются более комфортные условия работы. Шасси позволяет изменять ширину колеи в пределах 2,62—2,8 м. Кроме того, переставляя колеса другой стороной, можно увеличивать ширину колеи опрыскивателя от 2,8 до 3,2 м.

Штанга имеет различные элементы безопасности, например, противоударник с автоматическим возвратом в исходное положение, защитные коньки и светоотражате-ли на концах штанги для работ в ночное время. Боковые секции штанги оборудованы ребрами жесткости, что увеличивает срок их службы.

HARDI ALPHA 4100 Twin Force

Ширина захвата штанг самоходного опрыскивателя HARDI ALPHA 4100 Twin Force датской фирмы HARDI 30 м, вместимость бака 4100 л, дорожный просвет

1,5 м. Установлены штанги с воздушным рукавом, позволяющим работать при силе ветра до 14 м/с. Особенность штанг заключается в том, что они не мачтовые, а смонтированы по системе параллелограммов, что позволяет достигать максимальной высоты подъема при сравнительно небольших габаритах и минимальной высоты обработки почвы — около 30 см. Предусмотрена возможность гидравлического подъема каждого крыла (на каждом установлен свой вентилятор).

Воздушный мешок в нижней части имеет фиксированные алюминиевые планки, которые с помощью электромоторов (например, при боковом ветре) изменяют углы атаки. Герметичная кабина обеспечивает оператору безопасность и комфорт. Имеет полный привод и управление всеми колесами. Производительность машины до 600 га в сутки. На ней установлен растворный узел, позволяющий готовить рабочий раствор из жидких или сухих химикатов.

DT 2000 Н Plus Highlander

Отличительной особенностью самоходного опрыскивателя DT 2000 Н Plus Highlander (фирма DAMMANN, Германия) является изменяемый дорожный просвет, что позволяет использовать его при возделывании высокостебельцых культур в последней стадии вегетационного периода. Для этого на каждом колесе установлено по два гидроцилиндра. Изменение клиренса в диапазоне 1,2—2 м происходит из кабины оператора нажатием тумблера. Изменение ширины технологической колеи с 2,25 до 3,05 м также происходит с помощью гидравлики при движении агрегата.

Основными направлениями в развитии современных самоходных штанговых опрыскивателей являются обеспечение высокой производительности, повышение качества внесения рабочей жидкости и

уменьшение пестицидной нагрузки на окружающую среду. Это достигается путем увеличения вместимости рабочих баков и ширины захвата, модернизации основных рабочих органов (штанги, распылители),

использования средств автоматизации. В конструкциях опрыскивателей применяются спутниковые навигационные системы, позволяющие снизить расход рабочей жидкости, улучшить качество опрыскивания, повысить комфортность труда оператора.

Похожие статьи

  • Самоходный опрыскиватель IBIS-4200

    Опрыскиватели IBIS Р-MAX, с объемом бака 4200 л, созданы для крупных сельскохозяйственных предприятий. IBIS 4200 Р-MAX обеспечивает надежную и быструю работу в необходимое время.Мощные и эффек…

  • Самоходный опрыскиватель IBIS-5500

    Надежный 6-цилиндровый дизельный двигатель «Perkins» мощностью 225 л.с. соответствует требованиям ЕВРО 3 с водяной системой охлаждения и интегральной передачей на все четыре колеса…

  • Опрыскиватели TECNOMA LASER

    Современные опрыскиватели TECNOMA LASER предназначены для качественного, безопасного и эффективного внесения средств защиты растений.Разработанные как надежные и простые в эксплуатации машины,…

  • Самоходный опрыскиватель IBIS-2500-18П

    В опрыскивателе IBIS-2500-18П  используются независимые передняя и задняя подвески, работающие на гидравлике, которые позволяют развивать стабильную скорость передвижения опрыскивателя ок…

  • Самоходные опрыскиватели на шинах сверхнизкого давления «Туман-2»

    Сельхозмашина «Туман-2» — современный высокопроизводительный комплекс, эффективно выполняющий весь спектр агрохимических работ: от внесения почвенного гербицида до десикации (кроме…

agrodelo.com.ua

Самоходный опрыскиватель какой выбрать для дачи фото и видео

Современное сельское хозяйство — уже совсем не те отсталые предприятия, которые до сих пор ассоциируются с этим термином. Сегодня на первом плане новые технологии с современным оснащением. Ресурсосберегающие технологии и энергоэффективность – вот что учитывается при выращивании культур идущими в ногу со временем руководителями.

Современное сельское хозяйство — уже совсем не те отсталые предприятия, которые до сих пор ассоциируются с этим термином

Химическая защита посевов от болезней и вредителей – лучшая возможность сохранения урожая. На качество процедуры влияют характеристики техники, используемой для обработки. Лучшие экземпляры для больших предприятий – опрыскиватели самоходные. Такие экземпляры помогают производить обработку больших и малых объемов, распыляя не только гербициды, но и удобрения.

Техника подобного рода отличается повышенной проходимостью, что делает возможным произведение работ уже ранней весной. Риск повреждения всходов низок, так как пневмоход конструкций снижает нагрузку на грунт.

Преимущества оборудования

Неоспоримый плюс любой техники по сравнению с ручным трудом – высокая производительность и отсутствие вредного воздействия на человека. Однако помимо этого представленные производителями модели могут похвастаться:

  • возможностью круглосуточной работы в любых погодных условиях;
  • повышенной проходимостью;
  • безопасностью для всходов;
  • доступностью цен.

Неоспоримый плюс любой техники по сравнению с ручным трудом – высокая производительност

Выбираем идеальный вариант

Как и при любом выборе, первое, что вы должны сделать, – задать себе вопрос о целях покупки. В зависимости от типа работ будут определяться уже и нормы расхода. Также обязательно имейте в виду, что подбирается модель под конкретные площади обработки, значение имеют и культуры, обрабатываемые устройством.

Ответив на основные вопросы, вы сможете определиться с необходимым объемом бака, шириной штанги. Хорошо, если агрегат имеет компьютерное управление, – это позволит избежать неконтролируемого распрыскивания, сократит расход раствора. Форсунки для техники подбираются регионально и под тип культур: южане, страдающие от частых ветров, предпочитают инжекторные образцы. При желании необходимые форсунки можно и докупить, но это – дополнительные затраты. Обязательно уточните, как часто производится замена фильтров.

Самый важный показатель любого технического устройства – его производительность. В большинстве случаев зависит она от мощности двигателя, которым оснащена техника.

Самый важный показатель любого технического устройства – его производительность

Помимо мощности и производительности на комфортность выполнения работ оказывают влияние:

  • прочность рамы и масса агрегата;
  • скорость передвижения самоходной машины;
  • диапазон хода и конструкция штанги;
  • насос;
  • система контроля опрыскивания;
  • дополнительные системы.

При выборе двигателя учитывают его мощность и ресурс работы, не забывая об экономичности. Мощный двигатель поможет быстрее справиться с работой, а экономичный убережет от лишних расходов на топливо. Выбирая технику, всегда можно найти образцы с оптимальными показателями, позволяющими ему быть высокопроизводительным и одновременно экономичным.

Прочность рамы – важнейший аспект выбора, но сложность заключается в том, что определить его визуально практически невозможно. В таком случае предприимчивые руководители хозяйств читают отзывы пользователей, узнают о том, как показывают себя агрегаты в полевых условиях. Можно потратить немного времени на обзвон фирм, специализирующихся на продаже б/у техники. Менеджеры могут рассказать о том, производились ли когда-либо сварочные работы на рамах желаемой модели опрыскивателя.

Важно!!! Поломка рамы влечет за собой серьезные последствия – откажитесь от покупки агрегата, надежность которого вызывает сомнения.

Обдумывая варианты, учитывайте и вес конструкции, так как высокий вес – это всегда дополнительные расходы на эксплуатацию. Более того, опрыскиватели с большим весом оказывают давление на почву, а значит — агрегат может увязнуть во влажной почве или застрять на холме.

При эксплуатации в наших условиях стоит учитывать дорожный просвет, чтобы техника подходила для обработки многих культур. Оптимальный вариант – просвет в 1,6-1,8 м.

Менеджеры могут рассказать о том, производились ли когда-либо сварочные работы на рамах желаемой модели опрыскивателя

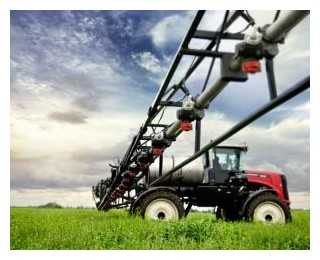

Штанга – та часть агрегата, которая влияет на эффективность производимых работ. Оптимальный диапазон её хода подбирается в зависимости от дорожного просвета: большой ход сделает ваш агрегат универсальным, позволит обрабатывать как низкорастущие культуры, так и высокие типа подсолнечника. Идеальная штанга всегда изготовлена из железа, покрыта порошковой краской. Форсунки и цилиндры должны быть защищены.

Важно узнать о наличии в выбранном образце системы точного перемешивания раствора. Обычно такая система подразумевает отдельный бак для раствора высокой концентрации. В основной бак в таком случае заливают чистую воду. Подобная система позволяет распылять раствор необходимой концентрации с соблюдением нормативов внесения.

Не стоит забывать и о выборе производителя, так как аналогичные модели разных фирм могут значительно отличаться по стоимости. Очень популярен в последнее время самоходный опрыскиватель Барс. Вариант отличается высокой производительностью, широким дорожным просветом, доступной ценой. Радует и то, что в случае поломки приобрести запчасти можно без проблем, стоят они не дорого.

Не стоит забывать и о выборе производителя, так как аналогичные модели разных фирм могут значительно отличаться

Часто приобретают опрыскиватель Роса. Две модификации агрегата отличаются дозой внесения раствора, комплектацией. Опрыскиватель Роса хорошо зарекомендовал себя как высокоэффективная техника, позволяющая экономить топливо и вносить установленную норму препарата вне зависимости от скорости движения оборудования.

Широко распространена в хозяйствах именно отечественная техника: самоходный опрыскиватель марки Рубин, а также самоходный опрыскиватель марки Туман. Отечественные производители знают потребности российских хозяйств, поэтому и техника идеально подходит для решения текущих задач. Более того, отечественные варианты гораздо доступнее по цене. Конкуренцию им может составить разве что техника Берту немецкого производства.

Основной элемент любого опрыскивателя, без которого невозможна его работа, – насос. Обычно модели оснащают центробежным или мембранно-поршневым насосом. Второй вариант более доступен по цене, но имеет низкое качество опрыскивания в связи с пульсациями раствора в системе. Также такие насосы влекут дополнительные расходы на эксплуатацию, часто выходят из строя. Вариант этот небезопасен: при разрыве мембран химикаты могут попасть в насос.

Основной элемент любого опрыскивателя, без которого невозможна его работа, – насос

Дополнительные устройства часто способствуют более комфортной эксплуатации оборудования. Самые распространенные доработки:

  • GPS-навигация;
  • система «Авторулевой»;
  • гидравлически изменяемая ширина колеи;
  • автоконтроль.

Дополнительные опции – это всегда дорого и не всегда оправданно.

Покупка опрыскивателя – серьезное решение, требующее столь же серьезных вложений. Любая специализированная техника стоит достаточно дорого. Учитывая все советы и рекомендации, вы сможете сделать правильный выбор оборудования, но главный аспект, от которого зависит качество его работы, – человек, обслуживающий машину. В большинстве случаев поломки вызваны неправильными эксплуатацией или хранением техники. Прежде чем допустить к работе, не поленитесь обучить специалиста и проверить его знания – это убережет вас от ненужных трат и вынужденного простоя.

С. Розанова

rozarii.ru

Самоходные опрыскиватели: Рубин, Роса, Берту

Содержание

Одним из ключевых факторов успеха в промышленном выращивании сельскохозяйственных культур является достаточная оснащенность предприятий соответствующей техникой. Немаловажное значение в процессе обработки почвы и культивации различных культур имеют самоходные опрыскиватели, область применения которых достаточно обширна.

Мы с вами рассмотрим возможности применения техники этого типа и наиболее производительные модели в доступном ценовом диапазоне.

Функции и назначение

Опрыскиватели самоходные применяются для обработки грунта и посевов химическими средствами защиты от болезней и вредителей, а также для эффективной минимизации уровня сорности участка, готовящегося для обработки.

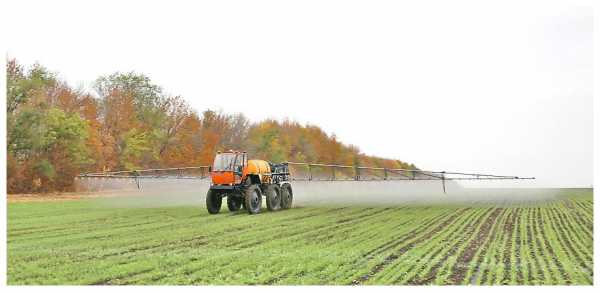

Самоходный опрыскиватель (в народе — стрекоза)

Еще одной сферой применения опрыскивателей является внесение минеральных удобрений – растворов и суспензий для поверхностной обработки почвы.
к меню ↑

Особенности конструкции

Классический опрыскиватель состоит из 2-х трубных дюралюминиевых консолей с вмонтированными функциональными головками, оснащенными встроенными распылителями. Количество головок зависит от выбранной модели оборудования, однако даже самые простые опрыскиватели обладают отличными показателями производительности.

Непосредственно под головками находятся распылительные барабаны, приводимые в действие подачей энергии от основного транспортного средства. Стандартные модели агрегатируются преимущественно с тракторами.

Большинство моделей также комплектуются системой автоматической регулировки расхода применяемого для опрыскивания раствора, а также ручными механизмами управления.
к меню ↑

Преимущества

Все представленные на современном рынке сельскохозяйственной техники модели вне зависимости от ценовой категории просты в управлении – организовать и выполнить работы может всего один механизатор. Также опрыскиватели обладают очень коротким сроком полной окупаемости, что при надежности конструкции и ее долговечности также может считаться конкурентным преимуществом.

Загрузка пестицидов в самоходный опрыскиватель

К ключевым характеристикам опрыскивателя традиционно относят:

  • высокую производительность – при развитии скорости до 50 км один агрегат может с легкостью справиться с 15 га сельскохозяйственных угодий;
  • простоту загрузки/выгрузки пестицидов – процесс заполнения раствором частично автоматизирован и требует минимального количества времени;
  • экономичность расхода топлива – несмотря на то, что большинство агрегатов работает на бензине, их использование по праву считается рациональным и позволяет существенно сэкономить бюджетные средства;
  • стабильность качества распределения растворов;
  • удобство и безопасность операторской кабины, отличную видимость;
  • оптимизированный клиренс, позволяющий работать с культурами любого типа и вне зависимости от рельефа обрабатываемого участка.

В стандартную комплектацию современных моделей опрыскивателей входит также система автоматизированного управления, с помощью которой можно регулировать количество распределяемого раствора его концентрацию.

к меню ↑

Наиболее востребованные модели

При выборе модели самоходного опрыскивателя аграрии оценивают, прежде всего, соотношение его производительности и стоимости. Среди наиболее востребованных на современном рынке моделей особого внимания заслуживают Роса, Рубин и Hagie.
к меню ↑

Роса

Опрыскиватель Роса самоходный относится к технике штангового типа и может использоваться для эффективного распределения жидких растворов, суспензий и эмульсий. Существенным преимуществом изделия является то, что оно работает на дизеле...

Из неудобств – возможность агрегатирования только с малогабаритным универсальным средством того же производителя (Роса). Тем не менее, обе установки отличаются доступной стоимостью и отличными показателями производительности, что позволят использовать их в оснащении промышленных сельскохозяйственных предприятий.

Самоходный опрыскиватель Роса

Существенным преимуществом этого агрегата является впечатляющий показатель дозы внесения, которая может регулироваться в диапазоне от 30 до 100 л из расчета на 1 га.

Комплектация опрыскивателя помимо стандартного набора (емкость, насос, запасные колеса и ЗИП) предусматривает также различные типы распылителей для обеспечения максимальной эффективности обработки:

  • инжекторные;
  • щелевые.

На одной заправке опрыскиватель с легкостью обрабатывает до 20 га и гарантирует равномерное внесение химикатов или удобрений вне зависимости от скорости основной установки. Еще одним преимуществом Росы является наличие специализированного модуля, обеспечивающего простоту заправки и смешивания жидкостей для поддержания оптимальной консистенции раствора.
к меню ↑

Рубин

Рубин –это пневматическая самоходная установка. К числу преимуществ относят увеличенный объем бака для раствора или суспензии, наличие мембранно-поршневого распределительного механизма и широкий диапазон регулировки внесения удобрений или химикатов. В зависимости от типа жидкости или необходимой дозы внесения Рубин может обеспечить контроль расхода в диапазоне от 5 до 50 л на гектар.

Самоходный опрыскиватель Рубин

Рубин обладает следующими преимуществами в сравнении с аналогами:

  • лучшие в сегменте показатели производительности;
  • отличная проходимость ввиду комплектации шинами низкого давления;
  • полная безопасность для водителя – кабина оснащена отличными системами защиты от попадания гербицидов и химикатов;
  • независимость от климатических и погодных параметров;
  • нетребовательность в обслуживании и простота ремонта;
  • функция круглосуточной работы благодаря наличию системы навигации через спутник.



Приобрести Рубин рекомендуется для оснащения сельскохозяйственных предприятий промышленного масштаба, в условиях небольшого фермерского хозяйства вполне достаточным может считаться использование более компактной и менее производительной техники.
к меню ↑

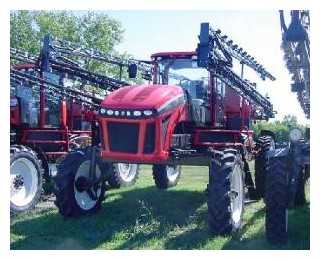

Hagie

Опрыскиватель самоходный Hagie американского производства – недорогая установка, идеальная для обработки растений высотой до 272 см. Главной отличительной чертой данной модели является качественно увеличенный клиренс, который составляет 182 см.

Это позволяет применять опрыскиватель на любом рельефе, что немаловажно для многих регионов нашей страны. Производительность данного агрегата также впечатляющая – по оценкам экспертов, устройство по праву может считаться одним из лучших в среднем ценовом сегменте.
к меню ↑

Самоходный опрыскиватель Ростсельмаш (видео)

moezerno.ru

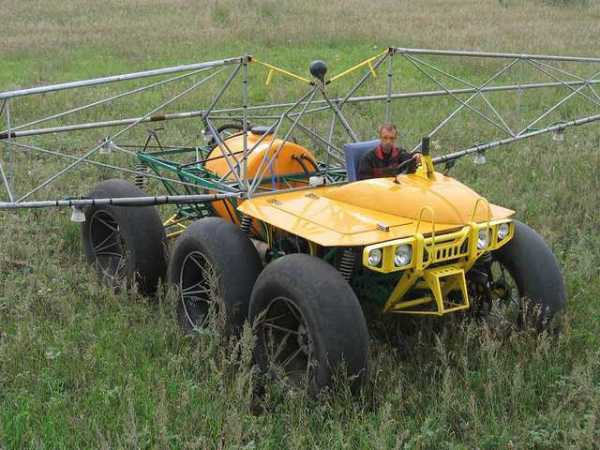

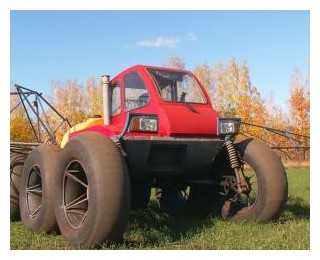

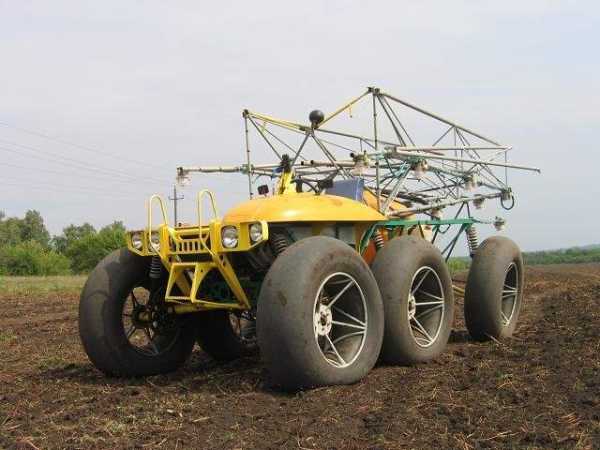

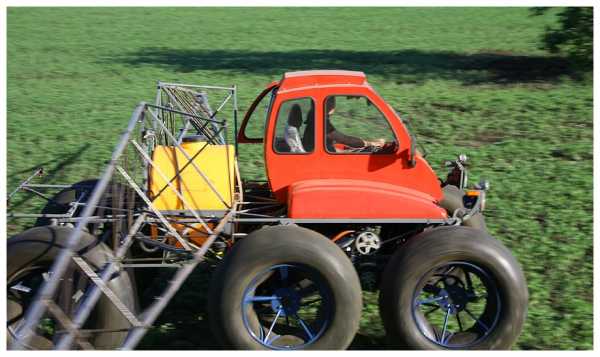

Самоходные опрыскиватели на шинах сверхнизкого давления «Туман-2»


Сельхозмашина «Туман-2» — современный высокопроизводительный комплекс, эффективно выполняющий весь спектр агрохимических работ: от внесения почвенного гербицида до десикации (кроме десикации подсолнечника) и работ по внесению удобрений. Эта машина эффективно работает по любой культуре в любой период вегетации, любыми расходами рабочей жидкости, в том числе по междурядью.

Оборудование машины «Туман-2» позволяет работать ночью. Для повышенной точности обработки используется система спутниковой навигации. Независимая пневматическая подвеска

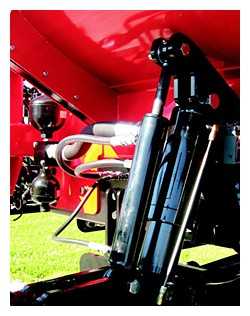

Независимая пружинная подвеска. Независимая пружинная или пневматическая адаптивная подвеска позволяет комфортно передвигаться по полю.

Планетарный редуктор. Каждое ведущее колесо оснащено надежным планетарным редуктором с передаточным числом 3,7, что резко снижает нагрузку на трансмиссию и увеличивает ее надежность. Две ведущих оси обеспечивают высокую проходимость. Две поворотные оси.

Две поворотные оси уменьшают радиус разворота и потери при обработке, снижают нагрузки на шины и подвеску.

Простая и надежная конструкция самоходного опрыскивателя максимально использует запасные части отечественных автомобилей. Это делает детали доступными, а ремонт и обслуживание простым в условиях не оборудованных мастерских и даже непосредственно в поле.

Самоходные опрыскиватели на шинах сверхнизкого давления «Туман-2» — Видео

В даном видео можно увидеть как вносят почвенный гербицид

Высокие экономические показатели позволяют окупить машину за один сезон:

  • Высокая производительность на работах.
  • Низкая себестоимость обработки. Шины низкого давления представляют из себя бескамерную шину, усиленную кордом с рабочим давлением от 0,2 атм., и делают машину «Туман-2» непревзойденной на весенней подкормке, внесении почвенных гербицидов, обработке паров, гербицидной обработке злаковых и обработке других культур в ранних стадиях роста.
  • Не уплотняют почву и не повреждают посевы в ранних фазах роста.
  • Позволяют весной рано выходить в поле: работать по тонкой ледяной корке и по подсохшему верхнему стою почвы.
  • Позволяют комфортно работать на невыровненных полях на высокой скорости.
  • Имеют высокий ресурс и стойкость к проколам по сравнению с шинооболочками.
  • Узкие колеса позволяют машине «Туман-2» не уступать импортным самоходным опрыскивателям в обработке по межрядке: сахарной свеклы, картофеля, подсолнечника, кукурузы и других культур, а так же обработке зерновых, бобовых, рапса, горчицы в поздних фазах роста, вплоть до диссикации. Непревзойденная производительность на разбрасывании удобрений 500 га за смену, благодаря:
  • Объему емкости для удобрений 2000 л.
  • Ширине захваты 27,5 м.
  • Высокой скорости на гоне – 25 км/ч.
  • Раннему выходу в поле весной — на две недели раньше тракторов. Высокая производительность на опрыскивании при работе как малыми, так и большими нормами внесения рабочей жидкости (200 л/га) за счет:
  • Объема емкости для раствора 2000 л.
  • Ширины захвата 27,5 м.
  • Высокой скорости на гоне – до 40 км/ч.

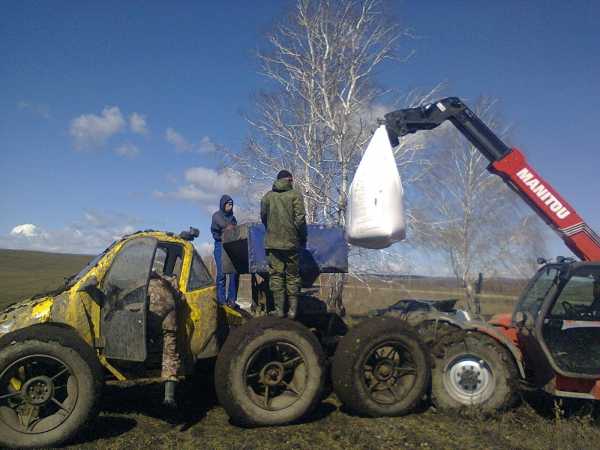

  • Быстрой заправки (с помощью заправщика-смесителя).
  • Быстрой раскладки штанг в рабочее положение с помощью гидравлики.
  • Компьютерной регулировке расхода жидкости.
  • Работы ночью по системе параллельного вождения.
  • Простоты ремонта и доступности запчастей, сокращенного вынужденного простоя. Низкая себестоимость обработки:
  • Самоходный опрыскиватель (разбрасыватель) «Туман-2» заменяет до пяти самоходных опрыскивателей (разбрасывателей), не требует наличия свободных тракторов, резко сокращает потребность в механизаторах, уменьшает фонд заработной платы.
  • Низкий расход топлива 0,15 л/га, в 3-5 раз меньше трактора.
  • Невысокая цена опрыскивателя по сравнению с импортными аналогами.
  • Доступность и невысокая цена запасных частей Колея 2250 мм на узких колесах позволяет комфортно работать по различной межрядке:
  • 450 мм – свекла.
  • 700 мм – подсолнечник, кукуруза.
  • 750 мм – картофель.

Самоходные опрыскиватели на шинах сверхнизкого давления «Туман-2» — Фото

На фото ми видим что человеческий след гораздо глубже уходит в низ чем след пневмохода

Самоходные опрыскиватели на шинах сверхнизкого давления «Туман-2» — Технические характеристики

Колесная формула

6х4

Двигатель

Номинальная мощность кВт (л.с.), не менее

Максимальный крутящий момент, Н м(кгс м)

Бензиновый ЗМЗ 406

80,9(110)

186,4(19)

Трансмиссия

Раздатка

Редуктор моста

Колёсный редуктор



ВАЗ 2123

ВАЗ 2123

 Планетарный, передаточное число 3,7 , оригинальный

Отбор мощности на оборудовании

Редуктор отбора мощности, шестерёнчатый , отключаемый

Подвеска

Пневматическая

Колёса

Узкие

Шины низкого давления



1200х210 или 1500х210

1200х600 давление 0,2атм

Габаритные размеры транспортные, мм

Длина

Ширина

Высота(по кабине)

Может передвигаться по дорогам общего пользования на узких колёсах



6700

2540

2700(2850)

Клиренс (агротехнический просвет), мм

Колёса 1200

Колёса 1500

Спецкомплектация для увеличения агротехнического просвета



500

650



950

Колея, мм

2100 или  2250

Масса, кг

С опрыскивателем

С разбрасывателем



2400

2200

Штанговый опрыскиватель САХ-6 (устанавливается на Туман-2)

Ширина захвата, м

27,5

Скорость на гоне, км/ч

Колёса низкого давления

Узкие колёса



До 40

До 25

Производительность, га/ч

До 80

Емкость, л

2000

Расход рабочего раствора, л/га

От 20 до 300 ( поддерживается на любой скорости)

Расход бензина АИ-92, л/га

0,12

Компьютер регулировки расхода

BRAVO 180(ARAG)

Регулятор расхода

5 секций ARAG

Комплектующие химсистемы:

Фильтра, гидромешалка, патрубки



ARAG

Химический насос

Imovilli pompe D274 (возможна комплектация под заказ)

Система заправки препарата

Бак-смеситель (комплектация ARAG)

Распылители

IDK 120-02,ID 120-08 LECHLER (возможна комплектация под заказ)



Похожие статьи

  • Самоходные опрыскиватели на шинах сверхнизкого давления «Туман-1»

    Cамоходный опрыскиватель «Туман-1» не повреждает растения благодаря пневматикам низкого давления. При движении он оказывает давление на почву около 0,1 кг/см2, что делает…

  • Самоходный опрыскиватель IBIS-5500

    Надежный 6-цилиндровый дизельный двигатель «Perkins» мощностью 225 л.с. соответствует требованиям ЕВРО 3 с водяной системой охлаждения и интегральной передачей на все четыре колеса…

  • Самоходный опрыскиватель SP 3225

    Самоходный опрыскиватель – самоходная машина или аппарат для опрыскивания. Самоходные опрыскиватели SP 3225 предназначены для внесения средств защиты растений на больших площад…

  • Самоходный опрыскиватель IBIS-4200

    Опрыскиватели IBIS Р-MAX, с объемом бака 4200 л, созданы для крупных сельскохозяйственных предприятий. IBIS 4200 Р-MAX обеспечивает надежную и быструю работу в необходимое время.Мощные и эффек…

  • Опрыскиватели TECNOMA LASER

    Современные опрыскиватели TECNOMA LASER предназначены для качественного, безопасного и эффективного внесения средств защиты растений.Разработанные как надежные и простые в эксплуатации машины,…

agrodelo.com.ua

Как выбрать самоходный опрыскиватель | AgroCounsel

Как выбрать самоходный опрыскиватель



Мощность двигателя

Обычно приходится слышать два мнения. Двигатель должен быть очень мощным, иметь за­пас мощности и повышенный моторесурс, чтоб справляться с любой поставленной задачей. Или: двигатель должен быть эко­номичным, поскольку перерасход топлива существенно увеличивает себестоимость сельхозпродукции. Однако, как показывает прак­тика, истина находится где-то посредине.

В любом хозяйстве есть прицеп­ной опрыскиватель. Для расчета возьмем Berthuoud Tracker с ем­костью бака 3200 литров, баком для чистой воды объемом 330 литров и массой 3200 кг, рабо­чей скоростью 12 км/час. Масса трактора МТЗ-80, с которым он работает, - 3700 кг, мощность трактора - 80 л. с. Иными словами, мощности трактора 80 л. с. до­статочно, чтоб перемещать массу 10 430 кг со скоростью 12 км/ч. Если рассчитать пропорцию, то получим, что для обеспечения скорости движения 20 км/час (как на самоходном опрыскива­теле) нужна мощность в 133 л. с.

80 л. с. / 12 км/ч х 20 км/ч = 133 л. с.

Для того чтобы просчитать оптимальную мощность двигате­ля самоходного опрыскивателя, допустим Berthoud Raptor 4240 с массой 10 100 кг, баком объемом 4200 титров, баком для чистой воды объемом 450 литров (суммарная масса 14 750 кг) при скорости движения 20 км/ч, об­ратимся также к пропорции:

14750 кг / 10430 кг х 133 л. с. = 188 л. с.

А для обеспечения 10% запаса мощности мощность двигателя должна составлять:

188 л. с. х 10% = 206 л. с.

Поскольку расчет приблизи­тельный, то диапазон оптималь­ной мощности может составить 200-220 л. с. для вышеуказанных массовых и объемных характе­ристик машины.

Прочность рамы

Это один из важнейших факто­ров, который практически невоз­можно определить при визуальном осмотре новой машины. Перед выбором производителя и модели техники следует изучить опыт использования таких машин в соседних хозяйствах. Если такой возможности нет, то хотя бы об­звонить фирмы, торгующие б/у техникой, и поинтересоваться, производились ли сварочные работы на раме за период ис­пользования. Если рама опры­скивателя не кажется инженеру хозяйства надежной, возможно, лучше отказаться от покупки, поскольку поломка рамы чревата серьезными последствиями.

Масса

Масса опрыскивателя играет очень важную роль, поскольку, с одной стороны, речь идет о проч­ности конструкции, а с другой - об эксплуатационных расходах. Ведь чем тяжелее опрыскиватель, тем больше топлива надо затрачивать на его движение и тем мощнее нужен двигатель. Поэтому, если, например, конструкции рам двух сравниваемых опрыскивателей вызывают доверие, преимуще­ство будет иметь опрыскиватель с меньшей массой. Стоит также помнить: чем меньше масса, тем меньше давление на почву, тем лучше опрыскиватель работает на вязких и мокрых почвах и холмистой местности.

Скорость движения

Создается впечатление, что чем больше скорость опрыскивателя, тем выше его производительность. Ведь сокращение агрономических сроков при внесении гербицидов может существенно повысить урожайность, а при внесении инсектицидов или фунгицидов и того больше - спасти урожай. Все не так просто. Гонясь за производительностью, не стоит забывать о качестве обработки. Ведь для борьбы с болезнями и вредителями понадобится фор­сунка, которая сможет давать наименьшую каплю. Такую за­дачу решает щелевая форсунка, которая может быть эффективной только при скорости ветра до 5 м/с. или 18 км/ч. Форсунка инжекторного типа способна ра­ботать при скорости ветра 8 м/с, или 28,8 км/ч. Однако не стоит забывать о скорости движения самого опрыскивателя. Дело в том, что безветренной погоды на поле практически не бывает, а направление ветра меняется, равно как меняется и направление движения опрыскивателя на поле. В определенных местах поля вектора скорости движения опрыскивателя и скорости ветра будут складываться и давать за­предельную величину, при которой ни инжекторная форсунка, ни щелевая не будут эффективными. Из практики: большинство агроно­мов утверждает, что использовать опрыскиватель на скорости выше 18-20 км/ч нецелесообразно. При внесении химикатов на высоких скоростях возникают вихри и, как результат, неравномерное распре­деление препарата на растения. Иными словами, зачем покупать более дорогой опрыскиватель с рабочей скоростью 30-35 км/ч, если использовать его на такой скорости не придется?

Распределение нагрузок на оси

Очень важен баланс нагрузки на оси 50/50, особенно при на­полненности бака. От этого за­висит работоспособность машины на вязких и влажных почвах, а также холмистой местности. Рекомендуем обратить внимание на более распространенные американские опрыски­ватели: удивительно, но именно они имеют худшую развесовку.

Клиренс

Руководствуясь логикой уни­версальности, следует выбирать машину, позволяющую работать со всеми культурами, включая свеклу, пшеницу, сою, кукурузу и подсолнечник. Рынок сельхоз­продукции меняется, и сегодня нельзя быть на 100% уверенным в том, что хозяйство, которое  уже много лет специализирует­ся на выращивании зерновых, через два года не добавит в свой севооборот, например, более рен­табельную кукурузу или рапс. В связи с этим нужно отметить, и большинство аграриев с этим со­гласны, что опрыскиватель с кли­ренсом 1,6-1,8 м является самой подходящей машиной, каким бы ни был севооборот в хозяйстве.

Диапазон хода штанги

Высокий клиренс машины реша­ет только одну задачу, а именно: возможность работы с высоки­ми культурами. Диапазон хода штанги решает вторую задачу. Для эффективного внесения пре­парата штанга опрыскивателя должна находиться на высоте 50 см от поверхности почвы либо покрываемого растения. Иными словами, диапазон хода штанги при самом высоком кли­ренсе должен варьироваться в пределах от 50 см до 300 см, тем самым позволяя использовать опрыскиватель как для внесения почвенного гербицида, так и для десикации подсолнечника, что делает машину универсальной.

Конструкции штанги

Идеальная штанга должна быть железной, задней с навеской в центре масс, иметь облегченную и надежную треугольную конструк­цию, быть покрытой порошковой краской, иметь защищенные форсунки и цилиндры, иметь подвижные наконечники штанги, легко монтироваться и сниматься, не иметь дополнительных лыж, колес, воздушных рукавов.

Насос

Насос опрыскивателя принято называть его сердцем, и это не преувеличение. Наиболее вни­мательно стоит подходить имен­но к выбору насоса. На рынке присутствуют два типа насосов для самоходных опрыскивате­лей: центробежные и мембранно-поршневые. У мембранно-поршневого насоса преимуществом является его низкая стоимость, что удешевляет опрыскиватель, однако недостатков существенно больше: пульсация жидкости в системе, которая отображается на качестве опрыскивания; высо­кие эксплуатационные расходы, связанные с частыми ремонтами (замена мембран): риск попадания химиката в насос при разрыве мембран. Центробежный насос существенно превосходит мембранно-поршневой по надежности и не вызывает пульсации, кроме того, имеет значительно более простую конструкцию, однако подвержен влиянию человеческого фактора: существует риск выхода насоса из строя, если насос работает без жидкости (вхолостую).

Немаловажным фактором явля­ется и производительность насоса, которая может стать ограниче­нием для скорости движения и, следовательно, производитель­ности опрыскивателя. Возьмем насос с производительностью 300 л/мин и ширину штанги 36 м.

(Рабочая скорость х норма вы-лива х ширина захвата штанги) / 600 = поток

Поток + 15% (на мешалку) = производительность насоса.

Пример:

(20 км/ч х 250 л/га х 36 м) /600 = 300 л/мин 300 л/мин + 15% = 345 л/мин. Это значит, что необходимый поток на 45 л/мин превыша­ет производительность, то есть опрыскиватель с таким насосом и штангой на скорости 20 км/час работать не будет. Надо уменьшать норму вылива либо скорость.

Контроль нормы вылива

В данном случае речь идет о расходомерах, которые представ­ляют собой крыльчатку. Лопасти крыльчатки заполняются препара­том, что приводит ее в движение, а импульсный датчик считывает период ее вращения и передает данные на компьютер, который и рассчитывает поток жидкости. В использовании такой системы есть ряд минусов:

  • при малых нормах вылива лопасти крыльчатки заполняются не полностью, и это приводит к тому, что фактическая норма внесения препарата оказывается меньше расчетной;

  • со временем этот узел выхо­дит из строя, и даже на больших нормах вылива возникает разница между фактической нормой вы­лива и расчетной;

    -   калибровка расходомера проводится представителями сервисной службы, а в случае, если калибровка проводится не в первый раз, а расходомер имеет износ, велика вероятность того, что операцию придется в скором времени повторить.

    Те системы контроля выли­ва, которые вместо расходомера оснащены датчиком давления, однозначно имеют преимущество также и в том, что могут считы­вать данные моментально, а не за определенный промежуток времени.

Любая самоходная техника тре­бует обслуживания специалиста­ми. Очень важно, чтобы сервисная служба дилера соответствовала следующим требованиям:

  • находилась в непосредственной близости и могла в кратчайшее время добраться к месту обслу­живания;

  • количество сервисных специ­алистов должно быть достаточным для своевременного обслуживания;

  • специалисты службы должны располагать современным обо­рудованием и инструментами, а также иметь достаточную квали­фикацию и знания.

    Для этого компания должна характеризоваться следующей структурой: за определенное на­правление, например опрыскива­тели, в компании отвечают как ми­нимум три человека: специалист по технике, ответственный за ее закупку и поставку, специалист по запчастям, ответственный за своевременную поставку запчастей и наличие складских запасов, ве­дущий инженер, который курирует направление сервиса опрыскива­телей, обучает механиков, дает консультации клиентам по теле­фону и в случае необходимости выезжает на ремонт лично.

Конфигурация и дополнительные опции

Вопрос, конечно же, индивиду­альный для каждого хозяйства, но, тем не менее, мы попробуем рассмотреть некоторые наиболее распространенные опции.

GPS НАВИГАЦИЯ И АВТОМАТИЧЕСКИЕ ОТКЛЮЧЕНИЕ СЕКЦИЙ ШТАНГИ

Наверное, нет хозяйства, ко­торое не осознавало бы пользу и экономический эффект от таких вложений. Опция очень полезная и уже установлена на опрыски­вателях в большинстве хозяйств.

СИСТЕМЫ АВТОМАТИЧЕСКОГО ВОЖДЕНИЯ ИЛИ АВТОРУЛЕВОЙ

К сожалению, такого же един­ства во мнениях по этому пункту у аграриев нет. Воз­никает следуюший вопрос: а за что тогда платить деньги оператору, система ведь недешевая? Спра­ведливое замечание, но давайте рассмотрим ситуацию, когда в хозяйстве ограниченное количе­ство опрыскивательной техники, необходимо работать ночью, что­бы вложиться з агрономические сроки опрыскивания, при этом оператору надо успевать следить за штангой, смотреть вперед, дер­жать опрыскиватель на курсе и отслеживать показания приборов. Работа в таком режиме приводит к быстрой утомляемости, потери скорости и, следовательно, про­изводительное! и. А если скорость не сбрасывать, то увеличивается риск повреждения штанг. Так или иначе, если мы подсчитаем сто­имость упущенной возможности при превышении агрономических сроков или простоев из-за ремонта поврежденных штанг, то получим вполне внушительное экономиче­ское обоснование покупки.

Однако стоит быть вниматель­ным: не каждое техническое ре­шение даст одинаковый эффект. Мы рекомендуем гидравлический автопилот.

ГИДРАВЛИЧЕСКИ ИЗМЕНЯЕМАЯ ШИРИНА КОЛЕИ

Тоже довольно дорогая опция, не очень распространенная и далеко не всегда оправданная. Ее целесообразно устанавливать только в случае, если в севообороте присутствуют культуры с разной шириной посевного междурядья. Например, подсолнечник (70 см) и свекла (45 см). Во всех остальных случаях ширину колеи на опрыски­вателе приходится устанавливать только один раз - во время ввода в эксплуатацию.

СИСТЕМА АВТОМАТИЧЕСКОГО КОНТРОЛЯ ВЫСОТЫ ШТАНГИ

На первый взгляд, очень при­влекательная опция: снижает риск повреждения штанги и обеспечивает стабильное рассто­яние штанги над поверхностью растений. Однако при прак­тическом использовании были выявлены недостатки такого дополнительного оборудования. Поскольку датчики установлены непосредственно на штанге, гидравлика опрыскивателя не может плавно реагировать на изменение рельефа, особенно на скоростях выше 10-12 км/ч. В результате штанга поднимается и опускается рывками, что ведет к повреждению как самой штанги, так и ее подвески.

Эта опция наносит тем боль­ший вред, чем тяжелее штанга и чем выше скорость движения опрыскивателя.

Дополнительные секции вылива

Безусловное преимущество, особен­но при работе с системой автомати­ческого отключения секций штанги. Ведь чем короче секция вылива, тем меньше участки двойного перекры­тия при повторном прохождении штанги над ранее обработанным участком. При этом цена опции не очень велика и быстро окупается.

Надеемся, что данная статья оказалась для вас полезной и по­может сделать правильный выбор самоходного опрыскивателя.

www.agrocounsel.ru

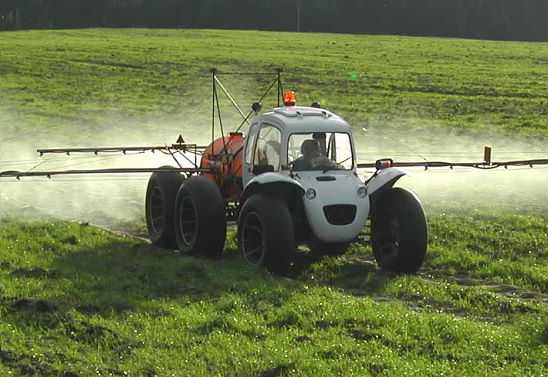

Самоходные опрыскиватели на шинах сверхнизкого давления «Туман-1»

Cамоходный опрыскиватель «Туман-1» не повреждает растения благодаря пневматикам низкого давления. При движении он оказывает давление на почву около 0,1 кг/см2, что делает возможным работу в период вегетации без ущерба для посевов. После обработки молодые растения поднимаются и не оставляют следов колеи.

  •  Быстрая окупаемость за счет высокой сезонной производительности
  •  Высокая производительность (до 15 000 гектаров) обеспечивается большой скоростью на гоне (до 50 км/ч), малообъемным опылением, быстрой системой заправки
  •  Не требует наличия свободного трактора и заменяет несколько прицепных опрыскивателей. Для работы требуется лишь один механизатор
  • Простая и надежная конструкция исключает простои из-за длительного ремонта и снижает затраты на техническое обслуживание и ремонт cамоходного опрыскивателя. В пневмоходе используются узлы и агрегаты автомобилей отечественного производства, что позволяет выполнять ремонт в полевых условиях и приобретать детали в любом автомагазине
  • "Туман" имеет высокую мобильность и может быть быстро приведен из транспортного положения в рабочее и наоборот
  • Опрыскиватель оборудован удобной кабиной с обогревателем. Во время работы механизатор надёжно защищён от попадания паров хим. раствора и пыли
  • Для точной обработки используется спутниковая система навигации, что в совокупности с удобным световым оборудованием позволяет работать ночью
  • Модульная конструкция допускает легкое и быстрое (за 3 часа) переоборудование опрыскивателя в разбрасыватель минеральных удобрений и аэрозольный опрыскиватель
  • Двигатель и подвеска самоходного опрыскивателя
  • "Туман" приводится в движение бензиновым мотором ВАЗ 21083 мощностью 71,5 л.с. Привод на 4 колеса. Подвеска независимая, задняя ось самоходной машины поворотная. Расход топлива составляет всего 0,1 — 0,2 л/га (бензин АИ-92). В случае повреждения одного из колес самоходный опрыскиватель может самостоятельно перемещаться к месту ремонта.
  • Комплектации сельскохозяйственной машины "Туман-1"
  • Самоходный опрыскиватель "Туман" универсален, и может использоваться как для опрыскивания полей, садов, лесопосадок, внутренних помещений токов и других объектов, так и для внесения удобрений в жидком или гранулированном виде.

Двигатель и подвеска самоходного опрыскивателя. Туман приводится в движение бензиновым мотором ВАЗ 21083 мощностью 71,5 л.с. Привод на 4 колеса. Подвеска независимая, задняя ось самоходной машины поворотная. Расход топлива составляет всего 0,1 — 0,2 л/га (бензин АИ-92). В случае повреждения одного из колес самоходный опрыскиватель может самостоятельно перемещаться к месту ремонта.

Комплектации сельскохозяйственной машины Туман 1.

Туман универсален, и может использоваться как для опрыскивания полей, садов, лесопосадок, внутренних помещений токов и других объектов, так и для внесения удобрений в жидком или гранулированном виде.

Штанговый опрыскиватель Туман занимает лидирующее положение в своем сегменте, имеет показатели, сравнимые с авиационной техникой.

Высокая производительность опрыскивателя до 1000 га/сутки обеспечивается скоростью движения в поле до 50 км/ч.



Самоходные опрыскиватели на шинах сверхнизкого давления «Туман-1» — Видео

На видео можно увидеть что «Туман-1» не повреждает поверхность поля то есть сам посев!

Позитивные стороны самоходного опрыскивателя на шинах сверхнизкого давления «Туман-1» :

  • Бережное отношение к полю: опрыскиватель не повреждает растения и не уплотняет почву
  • Установлены высококачественные импортные комплектующие производства Lechler (Германия), Arag, Comet (Италия)
  • Расход рабочей жидкости поддерживается автоматически при любой скорости движения
  • Двойная система фильтрации раствора исключает засорение форсунок
  • Постоянное перемешивание раствора в баке для поддержания постоянной концентрации
  • Регулировка высоты штанг опрыскивателя
  • Комфортабельная кабина с системой фильтрации воздуха и обогревом
  • Штанговый опрыскиватель быстро перемешается к полю и приводится из транспортного положения в рабочее силами одного человека
  • Возможно применение опрыскивателя Туман для внесения растворимых и жидких удобрений

Самоходные опрыскиватели на шинах сверхнизкого давления «Туман-1» — Фото

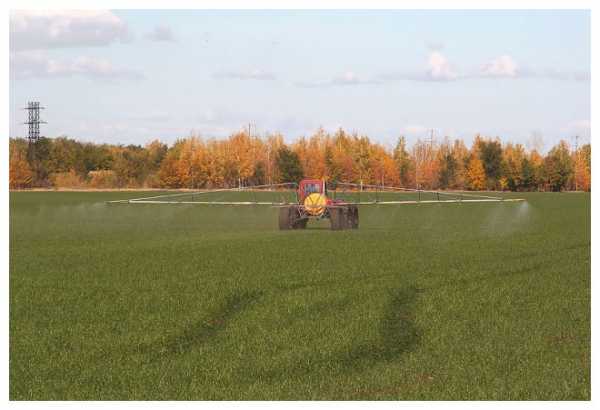

Опрыскивание сои

Самоходные опрыскиватели на шинах сверхнизкого давления «Туман-1» — Технические характеристики

Колесная формула 6 х 4
Двигатель Бензиновый ВАЗ21083
Номинальная мощность, кВт (л.с.) 52,6 (71,5 л.с.)
Максимальный крутящийся момент, Н.м (кгс.м) 106,4 (10,85)
Трансмиссия Цепные: цепь 25,4
Бортовые редуктора Передаточное число 3,08
Отбор мощности на оборудовании Редуктор отбора мощностей цепной
Рулевое управление Редуктор
Поворотная ось Задняя
Подвеска Независимая пружинная или пневматическая с гидравлическими амортизат.
Колёса рабочие Шино-оболочки низкого давления
Транспортные а/м "Нива"
Штанговый опрыскиватель
Ширина захвата, м 21
Скорость на гоне, км/ч до 55
Производительность, га/ч до 60
Расход рабочего раствора, л/га 15 — 180
Ёмкость, л 600
Расход бензина АИ-92, л/га 0,1
Штанговый опрыскиватель штанги алюминиевые (Д16Т)
Комплектующие химсистемы:фильтра, гидромешалка, патрубки ARAG
Химический насос COMET 125
Система заправки препарата Внешний заправочный комплекс (дополнительная комп.)
Распылители IDK 120-02 ID 120-08 LECHLER (возможна комплектация под зак.)
Разбрасыватель минеральных удобрений
Ширина захвата разбрасывателя, м 20
Скорость на гоне, км/ч 20
Производительность разбрасывателя, га/ч 30
Расход вносимых удобрений, кг/га 50 — 200
Масса удобрений, кг 600
Расход бензина АИ-92, л/га 0,2
Рабочие органы 1 диск (выполнены из нержавеющей стали)
Привод Гибкий вал от редуктора отбора мощности
Бункер, м.куб. 0,6 или 0,85, оснащён сеткой или тентом (выполнен из нержав. стали)

Габаритные размеры , мм (без оборудования):

Колеса Без колёс Шино-оболочки Транспортные
Длина 4100 4800/6000** 4200/6000**
Ширина 2460 2920 2460
Высота 2100 2500/3100** 2250/2900**
Колея   2450 2250



Похожие статьи

  • Опрыскиватели TECNOMA LASER

    Современные опрыскиватели TECNOMA LASER предназначены для качественного, безопасного и эффективного внесения средств защиты растений.Разработанные как надежные и простые в эксплуатации машины,…

  • Опрыскиватель LEMKEN — Альбатрос

    Опрыскиватель LEMKEN — Альбатрос – это профессиональный и богатый в комплектации прицепной полевой опрыскиватель для требовательного покупателя. Большое количество вариантов оснащен…

  • опрыскиватель Kverneland Rau Phoenix

    KVERNELAND / Квернеланд (Швеция). Ведущий европейский производитель широкого ассортимента сельскохозяйственной техники.Бренд Kverneland является одной из наиболее хорошо известных и уважаемых…

  • НАВЕСНОЙ ОПРЫСКИВАТЕЛЬ LEMKEN SIRIUS

    Фирма ЛЕМКЕН начала производство опрыскивателей с покупки в 2005 г. двух немецких заводов, — РТС и Якоби, — на базе которых и осуществляется производство опрыскивателей. На бывшем заводе РТС п…

  • Опрыскиватель садовый навесной TAD-LEN

    TAD-LEN – производственно-торгово-обслуживающая фирма, которая работает с 1992 года.  Фирма занимается производством и реализацией сельскохозяйственных полевых и садовых опрыск…

agrodelo.com.ua

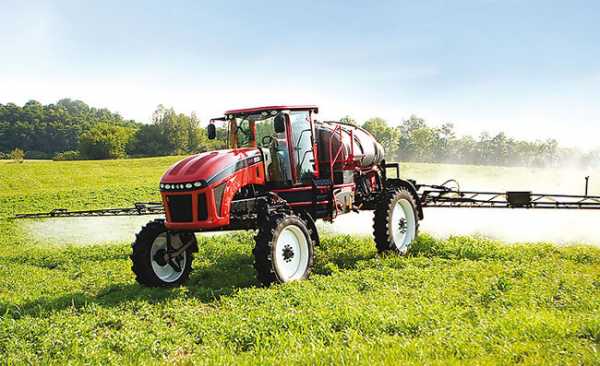

Самоходные опрыскиватели Apache - Agrodelo


Самоходные опрыскиватели APACHE предназначены для внесения средств защиты растений на больших площадях посевах зерновых, технических культур и сахарной свеклы. Возможность использования разных типоразмеров колес дает возможность широкого использования машины для различных условий эксплуатации.

Самое крупное в США предприятие по производству самоходных опрыскивателей Equipment Technologies приступило к выпуску новой серии опрыскивателей Apache 2013.

Новый Апач 2013 будет оснащаться современным дизельным двигателем Cummins Tier 4 Interim, развивающим 173 л.с. Установленный на двигателе, турбокомпрессор переменной геометрии, с системой повторного сгорания отработанных газов, сокращают расход топлива без потери мощности и улучшают экологические параметры выхлопа.

В сравнении с предыдущей моделью изменена конструкция петель капота, значительно облегчившая водителю доступ к двигателю. Добавлена функция контроля секций стрелы с помощью встроенного бортового компьютера. Усовершенствовали датчики указателя уровня опрыскивающей жидкости в ёмкостях.

Опрыскиватель Apache 2013 оснащен такой системой открытия капота, когда крышка откидывается не только вверх, но и затем отъезжает на шарнирах в сторону, предоставляя тем самым совершенно свободный со всех сторон доступ к моторному отсеку.

Equipment Technologies купил технологию встраивания бортового компьютера на опрыскиватель на этапе сборки машины на заводе, благодаря чему у оператора появилась возможность контролировать выдвижение секций телескопической стрелы опрыскивающей установки посредством отражения информации о ней на дисплее. На нем также отражается информация и количестве опрыскивающей жидкости в емкостях.

Самоходные опрыскиватели Apache  Кабина опрыскивателя Apache обеспечивает отличную обзорность, что позволяет следить за передними колесами.

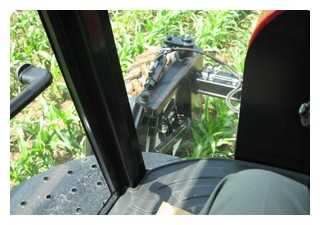

Позволяет видеть концы штанг, — оператору не придется наклоняться вперед, чтобы выглянуть из-за угловой стойки, которая есть в большинстве кабин других производителей.

В дополнение, задняя угловая стойка кабины опрыскивателя Apache не блокирует обзор штанг в отличие от многих других моделей самоходных опрыскивателей.

Полный привод не требуется. Опрыскиватели Apache имеют возможность увеличения крутящего момента двигателя при необходимости. Пока оператор нажимает на педаль акселератора, оба колеса будут продолжать вращаться.

Опрыскиватели Apache оснащаются дифференциалом повышенного трения, который обеспечивает тягу на скользкой почве. 70 % веса приходится на задние колеса, что обеспечивает тяговое усилие, необходимое для высокой проходимости.

(В гидростатических трансмиссиях, как правило, привод осуществляется на одно переднее и одно заднее колесо в противоположных углах машины).

Дифференциал повышенного трения на опрыскивателях Apache позволяет обоим задним колесам вращаться синхронно. В опрыскивателе Apache 30 % веса приходится на передние колеса и 70 % – на задние.

Это позволяет передним колесам опрыскивателя Apache оставаться на поверхности почвы.

Коробка передач самоходного опрыскивателя Apache

В опрыскивателях Apache используются коробки передач PowerShift с гидротрансформатором производства известных компаний International Transmissions и Funk. Преимущества использования коробки передач с гидротрансформатором заключаются в способности трогаться с более высокой передачи, отсутствии необходимости в переключении передач для достижения необходимой скорости и увеличении крутящего момента гидротрансформатором. На крутом подъеме гидротрансформатор увеличивает крутящий момент двигателя в два раза, что позволяет опрыскивателю легко преодолеть подъем. Гидростатические машины и машины с механическими коробками передач не имеют такой возможности.

Можете быть уверены – если опрыскиватель Apache не сможет одолеть подъем из-за пробуксовки гидротрансформатора, на этот подъем не выедет ни один другой опрыскиватель этого класса.


Гидравлика

В самоходных опрыскивателях Apache используется как открытая, так и закрытая гидравлическая схемы. Шестеренчатый насос приводит в действие гидроусилитель рулевого управления и подает масло в поршневой насос, обслуживающий заднюю подвеску, привод штанг и насос для рабочего раствора.

Опции, которые вы получаете в базовой модели опрыскивателя:

  • изменяемая в широком диапазоне ширина колеи;
  • опрыскивание может производиться с частично разложенными штангами;
  • система активной промывки бака;
  • премиксер для заливки активного вещества;
  • комплект GPS-навигации RAVEN CRUIZER.

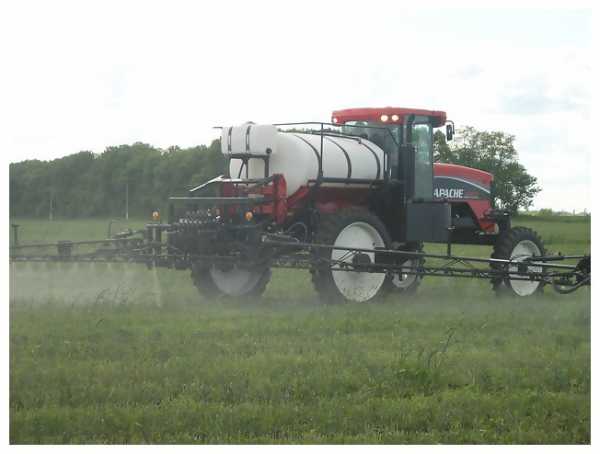

На фото видно как опрыскиватель апачи с легкостью и с хорошим распылением опрыскивает посевы.

Самоходные опрыскиватели Apache — технические характеристики

Модель AS 7 20 AS 10 20 AS 12 20
Объем бака для рабочего раствора, л 2840 3780 4542
Мощность двигателя, л.с. (кВт) 160 (118) Tier III Cummins 173 (127) Tier III Cummins 215 (158) Tier III Cummins
Трансмиссия КПП с гидротрансформатором ITL, автоматическая power-shift, 4- скоростная КПП с гидротрансформатором ZF автоматическая  Power Shift, 6-ти скоростная КПП с гидротрансформатором ZF автоматическая  Power Shift, 6-ти скоростная
Карданная передача,



повышенного трения JCB с внутренними дисками для блокировки колес

Максимальная скорость, км/час 45 57 57
Подвеска Передняя ось: независимая подвеска с гидроамортизаторами
Задняя ось: запатентованная саморегулируемая подвеска с компенсатором колебаний
Ширина колеи/клиренс, см Регулируемая 305-406/ 106 Регулируемая 305-406/ 127
Передняя ось Усиленная, с усиленными валами и ступицами
Вес с пустыми емкостями, кг 8350 8970 10145
Штанга Стальная конструкция, на параллелограммной навеске, расположение — заднее
Ширина штанги, м 24,4 — 27,4 — 30,5
Форсунки Трехходовые форсунки TeeJet с расстоянием 51 см
Высота подъема штанги, см 50-205 50-205 50-215
Шины передние 380/80R38 (опция — 320/85R38),задние 380/90R46 (опция — 320/90R50)
Бак для промывки, л 378
Емкость топливного бака, л 378
Производительность насоса/л/мин / привод/тип 922/гидравлический привод/ центробежный
Премиксер для заливки и приготовления рабочего раствора установлен
Компьютерная регулировка нормы внесения рабочей жидкости  Raven SCS 5000 установлено

Похожие статьи

  • Самоходный опрыскиватель IBIS-5500

    Надежный 6-цилиндровый дизельный двигатель «Perkins» мощностью 225 л.с. соответствует требованиям ЕВРО 3 с водяной системой охлаждения и интегральной передачей на все четыре колеса…

  • Самоходный опрыскиватель IBIS-2500-18П

    В опрыскивателе IBIS-2500-18П  используются независимые передняя и задняя подвески, работающие на гидравлике, которые позволяют развивать стабильную скорость передвижения опрыскивателя ок…

  • Самоходные опрыскиватели на шинах сверхнизкого давления «Туман-2»

    Сельхозмашина «Туман-2» — современный высокопроизводительный комплекс, эффективно выполняющий весь спектр агрохимических работ: от внесения почвенного гербицида до десикации (кроме…

  • Самоходный опрыскиватель IBIS-4200

    Опрыскиватели IBIS Р-MAX, с объемом бака 4200 л, созданы для крупных сельскохозяйственных предприятий. IBIS 4200 Р-MAX обеспечивает надежную и быструю работу в необходимое время.Мощные и эффек…

  • Самоходный опрыскиватель SP 3225

    Самоходный опрыскиватель – самоходная машина или аппарат для опрыскивания. Самоходные опрыскиватели SP 3225 предназначены для внесения средств защиты растений на больших площад…

agrodelo.com.ua

Отправить ответ

avatar
  Подписаться
Уведомление о
