Навесные и прицепные опрыскиватели для тракторов МТЗ

Химическая защита растений – это использование механизмов и технологических процессов, направленное на уничтожение наносящих вред растениям насекомых и борьбу с болезнями сельскохозяйственных культур. В современном аграрном производстве механизация химической обработки является одним из основных условий выращивания высоких урожаев.

Механизированные опрыскиватели и их классификация

Опрыскиватели — механизмы, предназначенные для защиты культивируемых растений от болезней и вредителей, а также для внесения минеральных удобрений.

В зависимости от способа коммутации с базовыми устройствами различают три основных вида опрыскивателей:

  1. Монтируемые на навеску базового шасси — имеющие объем от 400 до 800 литров навесные механизмы, рассчитанные на обработку за проход участка поля шириной 12-18 метров. Преимущества таких агрегатов — небольшая цена, маневренность и компактность. Недостаток — низкая производительность.
  2. Устройства, соединяемые с базовым агрегатом с применением прицепного оборудования. В эту группу входят прицепные комплексы для химической обработки посевов площадью до 1 тысячи га с шириной рабочего захвата 12-36 метров и емкостью для химикатов объемом от 2 до 4 куб. метра. Машины этой категории получили наибольшее применение в аграрных хозяйствах постсоветского пространства.
  3. Самоходные опрыскивающие комплексы (например, УЭСМ Роса). Высокопроизводительная дорогостоящая техника, основными производителями которой являются западноевропейские и американские компании. Применение таких машин экономически оправдано на полях с площадью более 1 тысячи га.

Опрыскиватели на базе тракторов BELARUS

Навесные и прицепные опрыскивающие комплексы приводятся в движение базовыми шасси и используют в качестве привода насоса, формирующего воздушно-капельную смесь, устройство отбора мощности трактора.

При агрегировании оборудования с базовым трактором принципиальным является соответствие скорости вращения вала отбора мощности базовой машины скоростным показателям редуктора прицепного или навесного опрыскивателя.

Надежные, экономичные и простые в обслуживании машины производства торгового бренда BELARUS используются в качестве базовых агрегатов различных агротехнических комплексов, в том числе и устройств для химической обработки растений.

Среди предлагаемых рынками стран СНГ комплексов для химической обработки растений наиболее известными являются модели ЗУБР НШ и ПВ, ОВС-2000К/600/600С, ОП-2500-12/12К/18К и 24К, Р329 и Р329/10.

Навесные опрыскиватели штангового типа ЗУБР НШ «Фермер»

Адресованная владельцам небольших и средних аграрных предприятий серия механизированных навесных комплексов ЗУБР НШ включает в себя модификации, рассчитанные на работу с тракторами тягового уровня от 0,6 до 2.

Вошедшие в линейку модели НШ04.31.21/ 06.31.21/ 08.31.2 и 10.31.21 оснащены итальянскими, создающими давление 20 атмосфер, насосными агрегатами ZETA UDOR со скоростью перекачки жидкости от 85 до 100 литров в минуту и системой горизонтальной стабилизации штанги, повторяющей очертания рельефа обрабатываемой поверхности.

Двенадцати метровая раскладывающаяся вручную и с помощью механической лебедки штанга, поднимающаяся на высоту от 0,5 до 1,3 метра, устройство регулирования давления SZF “MOBI” и емкости для воды объемом от 400 до 1 тысячи литров позволяют агрегатам выполнять химическую обработку посевов на скорости от 2,5 до 6 км в час, разбрызгивая за смену активные вещества на площади 29 га.

По желанию заказчика агрегат комплектуется поднимаемой гидравлическими приводами штангой, оснащенной амортизаторами.

Основные эксплуатационно-технические характеристики агрегатов модельного ряда ЗУБР НШ:

Модельные индексы агрегатовНШ 04.31.21НШ 06.31.21НШ 08.31.2НШ 10.31.21
Объем емкости для воды (куб. м)0,40,60,81
Вид фильтрациитрехступенчатая
Диапазон объема разбрызгиваемой смеси (литры на га)60-500
Тяговая группа трактораОт 0,6От 1,4От 1,4От 2
Предельная скорость при транспортировке (км в час)15

Вентиляторный опрыскиватель ЗУБР ПВ

Изготавливаемый с использованием итальянского насосного оборудования KAPA UDOR с производительностью 125 литров в час опрыскивающий комплекс ЗУБР ПВ предназначен для химической обработки садов, кустарниковых культур и лесных питомников, входящих в состав небольших и средних аграрных предприятий.

Отвечающий международным экологическим нормам агрегат производит химическую обработку до 36 гектаров зеленых насаждений за смену.

Особенности конструкции и применения опрыскивателя ЗУБР ПВ:

  • Расположенные под углом 16 градусов форсунки агрегата позволяют наносить химический состав сверху и снизу листвы;
  • Одинаковое на всех уровнях дефлектора давление и скорость подачи воздуха обеспечивают равномерность нанесения обрабатывающей жидкости на всю поверхность кроны деревьев и кустарников
  • За счет расположения верхней форсунки дефлектора на высоте 2,7 метра сведен к минимум снос смеси ветром;
  • Вентиляторные опрыскивающие комплексы с дефлектором типа колонна формируют и распыляют в безветренную погоду капли химической жидкости размером от 50 до 150 мкм, достигая значительной экономии химикатов.
Основные эксплуатационно-технические параметры опрыскивателей ЗУБР ПВ
Объем основной/промывочной емкостей и бака для мытья рук (литры)1000-2000/70/15
Тип распылительного устройствавентиляторная колонна
Рабочее давление насоса (атм)40
Диапазон разбрызгивания рабочей смеси (литры на га)60-1000

Опрыскиватели ОП-2500

Полуприцепные опрыскивающие комплексы серии ОП, в модельный ряд которых вошли агрегаты ОП-2500-12/ 2500-12К/ 2500-18К и 2500-24К, используются для обработки посевов пестицидами, борьбы с вредителями и внесения минеральных удобрений.

Агрегируемые с имеющими 1,4 тяговый класс тракторами, в том числе, машинами БЕЛАРУС 80 и 82, опрыскивающие комплексы используют в качестве привода заднее устройство отбора мощности базового трактора.

Компоновка и особенности эксплуатации

Основными элементами конструкции моделей опрыскивателей серии ОП-2500 являются размещенные на полуприцепе с широкими колесами:

  • емкости для рабочей и ополаскивающих жидкостей, а также воды для мытья рук;
  • создающий давление жидкостей насосный агрегат;
  • опрыскивающих штанг, производящих обработку растений и внесение удобрений;
  • системы регулирования подачи рабочей жидкости, органы управления которой расположены в кабине основного трактора.

Применение итальянского насосного оборудования Imovilli Pompe и управляющих опрыскиванием компьютерных модулей (модели 18К и 24К) позволяют агрегатам серии ОП-2500 вести обработку участков зеленых насаждений с шириной от 12 до 24 метров на скорости от 8 до 12 км в час.

Конструктивные особенности систем слива рабочей жидкости, заливки воды и заправки пестицидами максимально снижают затраты труда на обслуживание агрегата, а примененные в моделях 18К и 24К позволяющие вести работы при скорости ветра до 8 метров в секунду щелевые распылители значительно увеличивают эффективность использования комплексов и снижают срок их окупаемости.

Модели оснащены специальной системой защиты опрыскивающих штанг от ударов об грунт при движении машины по неровной поверхности, использующей для гашения колебаний гидравлические амортизаторы и рассчитанными на вес до 4 тонн ступицами колес.

Эксплуатационно-технические характеристики моделей опрыскивателей серии ОП
Модель опрыскивателя ОП2500-122500-12К2500-18К2500-24К
Объем емкости для рабочей жидкости (литры)2500
Производительность (га в час основного времени)9,6-14,414,4-21,619,2-28,8
Скорость при выполнении основных операций (км в час)8-12
Ширина обрабатываемого за один проход участка (м)12121824
Расход жидкости при обработке пестицидами/минеральными удобрениями (литры в час)100-300/100-600
Предельная скорость транспортировки (км в час)16
Высота распылителей над обрабатываемой поверхностью (м)0,6-2,1
Эксплуатационный вес устройства (тонн)1,350
Минимальный период эксплуатации (лет)10
Диаметр образуемых при обработке капель (мкм)200-600
Плотность рассеивания капель (шт на кв. см)70

traktoramtz.com

Опрыскиватели для тракторов — своими руками, классификация

В число наиболее распространенного навесного оборудования для трактора входит опрыскиватель. Это приспособление просто незаменимо в регионах с жарким климатом, ведь именно от его наличия во многом зависит урожайность на участке. Те мене менее, стоимость некоторых моделей опрыскивателей достаточно высока, что не позволяет приобрести их любому желающему. В таком случае можно сделать самодельное приспособление, которое практически ничем не будет уступать своим заводским аналогам.

На современном рынке можно встретить широкий ассортимент опрыскивателей. Все они поддаются определенным классификациям. Наиболее важная из них – это метод установки на трактор.

По этому фактору оборудование делится на следующие виды:

  • опрыскиватели, устанавливаемые на навеску штатного шасси трактора – объем таких конструкции составляет от 400 до 800 литров. Опрыскиватель навесной для трактора способен на обработку полосы, шириной от 12 до 18 метров. Основные достоинства такого оборудования кроются в компактности и маневренности. В числе его минусов следует выделить невысокую производительность;

  • опрыскиватели, которые соединяются с трактором посредством прицепных приспособлений – в число этих приспособлений входят прицепные конструкции. Основная область их применения – опрыскивание химическими веществами участков, площадь которых составляет до 1 тыс. га. При работе ширину захватываемой полосы можно регулировать в диапазоне от 12 до 36 м. Бак для заливки химических веществ составляет 2–4 м3. Прицепные опрыскиватели пользуются самым большим спросом при обработке крупных сельскохозяйственных угодий на территории стран восточной Европы;

  • самоходные опрыскиватели –в  эту группу входит крупногабаритное и очень дорогостоящее оборудование, получившее высокий спрос на плантациях в странах западной Европы и Америки. Сфера применения таких комплексов – территории, площадью от 1 тыс. га.

Помимо способа установки на трактор, опрыскиватели также разделяются между собой по объему встроенных резервуаров.

По этому фактору оборудование делится на такие виды:

  • сверхмалые опрыскиватели – приспособления этого типа  укомплектованы баками, емкостью не более 5 л;
  • малые опрыскиватели –а комплектацию таких конструкций входят баки, емкостью от 75 до 100 л;
  • средние опрыскиватели –в их комплектацию входят баки, емкостью от 100 до 200 л;
  • большие опрыскиватели – оборудуются резервуарами, емкостью от 200 л.

Для работы с тракторами чаще всего используются конструкции последних двух типов. Немного реже для эксплуатации сельскохозяйственных машин применяются менее габаритные опрыскиватели, но лишь в том случае, если планируется обработка среднего участка с небольшой шириной междурядий.

Преимущества изготовления самодельного навесного опрыскивателя

Изготовление опрыскивателя для трактора своими руками дает фермеру ряд преимуществ.

 К ним относится:

  • возможность сделать оборудование разных форм и размеров для эксплуатации в тех, или иных условиях;
  • возможность оборудовать приспособление резервуарами разных объемов и форм;
  • при изготовлении опрыскивателя его можно комплектовать деталями с разных материалов;
  • сделанное своими руками оборудование можно регулировать по ширине, что позволит использовать его для обработки участков с разной шириной междурядий;
  • опрыскиватель можно оснастить распылителями разной производительности;
  • самодельное оборудование можно использовать, как для распыления воды, так и для обработки кустов средствами против вредителей;
  • оборудование можно сделать составным, что позволит сохранить место при хранении и транспортировке;
  • для работы с изготовленным опрыскивателем можно использовать, как магазинные модели тракторов, так и самодельные трактора из ГАЗ;
  • сделанный своими руками опрыскиватель обладает наиболее простой конструкцией, что значительно упрощает его ремонт;
  • самодельную конструкцию можно подключать, как с ВОМ трактора, так и к его сцепному механизму.

Помимо всех перечисленных достоинств, опрыскиватель на трактор обладает еще одним важным преимуществом – низкой себестоимостью. При этом по своим характеристикам оборудование практически ничем не уступает своим заводским аналогам.

Как сделать самодельный опрыскиватель на тракор своими руками?

Чтобы опрыскиватель на минитрактор получился максимально производительным и надежным, следует тщательно подготовиться и строго придерживаться правильного порядка действий.

Для работы понадобится:

  • емкость из стали, объемом от 200 до 300 литров;
  • несколько труб с круглым сечением;
  • металлический уголок, который потребуется для сборки рамы;
  • электрический насос, работающим под напряжением в 12 В.

Дальнейший порядок действий при сборке выглядит следующим образом:

  1. Для начала нужно сварить раму из уголка. Полученную конструкцию потребуется дополнить трубами с предварительно установленными на них распылителями жидкости;
  2. далее на раме потребуется расположить и надежно закрепить емкость для заливания жидкости;
  3. Внутри резервуара нужно поставить насос;
  4. Готовый опрыскиватель понадобится установить на трактор. При этом, привод на используемый насос должен идти от вала отбора мощности, предусмотренного в конструкции трактора. Более детально об изготовлении самодельного навесного опрыскивателя расскажет видео.
При необходимости штангу для самодельного распылителя на трактор можно изготовить подвижной – это даст возможность настроить полив под те, или иные условия. С целью изготовления такой штанги можно воспользоваться винтом, взятым от домкрата легковой машины. Управление такой конструкцией будет осуществляться посредством гидравлики, предусмотренной в базовой конструкции трактора.

Изготовленные таким способом опрыскиватели навесные тракторные способны успешно обрабатывать огородах, площадью от 10 до 20 соток. При помощи раздвижной штанги ширину обработки можно регулировать, что позволит использовать конструкцию для работы на участке с разной шириной междурядий.

sadovaja-tehnika.com

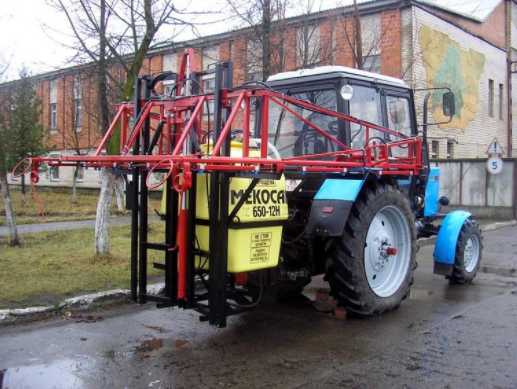

Навесной опрыскиватель

Навесной опрыскиватель - это сельскохозяйственное оборудование для защиты агрокультур от вредителей. В сельскохозяйственной промышленности постоянно происходит совершенствование рабочего процесса. Таким образом посредством научно-технического прогресса произошел большой скачек от ручного инструмента, при работе с которым требовалось значительное приложение силы и человеческого действия до прогрессивного использования техники и разного рода автоматического и механического оборудования. на сегодняшний день разнообразие техники для работ в сельскохозяйственной сфере настолько обширно, что и представить невозможно.



Все устройства, которые служат для посадки, рыхления, удобрения и других операций в данном виде деятельности сегодня полностью механизированы и не требуют практически никакого участия человека в данных процессах.



Эксплуатация навесного опрыскивателя


Сам по себе навесной опрыскиватель представляет вид оборудования, который предназначается для проведения, так сказать, лечения высаженных культур от всякого рода паразитирующих насекомых, заболеваний и тому подобных вредоносных влияний. Посредством данного устройства происходит опрыскивание посадок всевозможными химическими составами и удобрениями, для избавления от вышеперечисленных вредных факторов. В недалеком прошлом данные устройства, в независимости от площади использования, были ручными. И соответственно на осуществление работ по опрыскиванию посадок уходило достаточно много времени и приходилось применять немало усилий. На сегодняшний день ручными остаются только лишь опрыскиватели, которые применяют на малых подсобных хозяйствах и приусадебных участков.





В больших же хозяйствах сейчас используются исключительно механизированные опрыскиватели, которые могут подразделяться на виды. Например, существуют опрыскиватели самоходные, которые работают либо на жидком топливе, либо от электрической сети. В данной же статье будет рассматриваться опрыскиватель навесного вида. Навесной опрыскиватель отличается от других видов аналогичного оборудования тем, что он является не самостоятельным оборудованием, а имеет сцепку с транспортирующим его тракторным средством, за счет которого и происходит его работа. К тому же навесной опрыскиватель является самым большим видом опрыскивателей, из всех существующих.



Навесной опрыскиватель - характеристики и устройство







Его размеры позволяют производить обработку очень большого размера площадей поля, поэтому данный вид опрыскивателей, как правило, используется в промышленных масштабах. Конструкция навесного опрыскивателя представляет собой металлическую основу, на которой располагаются рабочие элементы опрыскивателя и большая емкость для химикатов. Объемы емкостей могут варьироваться в зависимости от модели опрыскивателя, однако предел их достаточно высокий и может достигать до нескольких тысяч литров. Основным рабочим органом данного устройства является распылительный элемент с форсунками.


Производительность данного оборудования находится в прямой зависимости от модельного вида опрыскивателя. Она может составлять до нескольких десятков гектаров площади за один час работы. Скорость, с которой опрыскиватель производит свою работу, так же может разниться, тем не менее, в среднем это скорость порядка пятнадцати километров в час. Сама емкость навесных опрыскивателей, как правило, изготовлена и полиэтиленового материала.



Жидкость подается к распылителю посредством работы насосов, то есть человеческого вмешательства при работе на данном оборудовании не требуется. Оператор, который руководит транспортирующим средством, просто следит за ходом работ. Надлежащий и своевременный уход за навесным опрыскивателем позволят данному оборудованию прослужить долго и бесперебойно.

promplace.ru

Опрыскиватели прицепные, навесные, штанговые, вентиляторные от производителя

  • производим опрыскиватели с 1995 года
  • комплектующие закупаем напрямую с лучших заводов по производству с/х оборудования
  • вся линейка самых ходовых опрыскивателей для небольших и средних хозяйств
  • гарантия 12 месяцев
  • полное обеспечение запчастями и ремонтом в течение всего срока использования

У нас вы можете приобрести:

штанговые, прицепные и навесные опрыскиватели, вентиляторные опрыскиватели и садовые опрыскиватели типа «циклон» — отличная и экономичная альтернатива вентиляторным, опрыскиватели бокового дува. Опрыскиватели ОП 2000 и другие модели для трактора, минитрактора, мотоблока. Модели опрыскивателей для полей, садов, виноградников, кустарников, объемом 300, 600,800,1000, 2000, 3500 литров. Мы производители — отсюда цена без посреднических наценок, гарантия качества 12 мес., полное обеспечение запчастями в течение всего срока службы.

— запасные части к опрыскивателям. За 15 лет нами отобраны лучшие производители;  качество проверено опытом поставок и ремонтов в течение 15 лет в сотнях хозяйств.

 производим капитальный ремонт опрыскивателей всех моделей отечественного и зарубежного производства. Если у вас есть старый опрыскиватель — обращайтесь — произведем полное переоборудование и вы получите новый опрыскиватель с существенной экономией и гарантией 12 мес на все комплектующие.


Получить консультацию Вы можете направив заявку на нашу почту через ЭТУ ФОРМУ или позвонив по телефону 8 (989) 273-15-33



Линейка опрыскивателей производства НТЦ Агросектор

Опрыскиватель прицепной штанговый ОПШ-2000-18/21м AR-135

  • Емкость полиэтиленовая 2000 л.
  • Штанга 5-ти секционная с амортизацией концевого участка, размахом      18, 21 м
  • Насос мембранно-поршневой пр-ва Италия (Annovi Reverberi) Р max = 20 кг/см², Q max = 135 л/мин






Опрыскиватель прицепной штанговый  ОПШ-2500-18/21м AR-145

  • Емкость полиэтиленовая 2500 л
  •  Штанга 5-ти секционная с амортизацией концевого участка, размахом      18, 21 м
  • Насос мембранно-поршневой пр-ва Италия (Annovi Reverberi) Р max = 20 кг/см², Q max = 145 л/мин





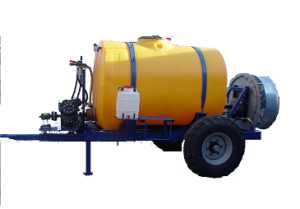

Опрыскиватель прицепной вентиляторный ОПВ -2000/3500

  • Емкость полиэтиленовая 2000/3500 л
  • Вентилятор осевой, 2х-скоростной
  • насос мембранно-поршневой APS-145, 50 атм., от ВОМ трактора n= 540 об/мин, до 142 л/мин



Опрыскиватель вентиляторный бокового обдува ОПВБ -2000

  • Емкость полиэтиленовая 2000 л
  • Вентилятор 2-х скоростной GUN-500 или GEA-1
  • насос мембранно-поршневой APS-121, 50 атм., от ВОМ трактора n= 540 об/мин, до 120 л/мин
  • Угол поворота вентилятора — на 210º





Опрыскиватель ОП-600 «Циклон» AR-70 прицепной МТЗ-82

  • отличная и экономичная альтернатива вентиляторным опрыскивателям, хорошо себя зарекомендовали в садах
  • емкость 600 л
  • насос мембранно-поршневой ВР-125, APS-71, 120 л/мин, 40 атм
  • Распылители- инжекторные, 8-10 шт
  • работает с трактором  мощностью от 25 л/с



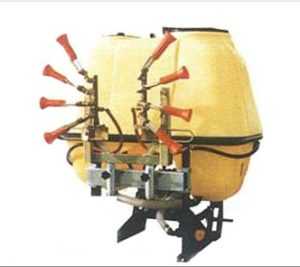

Опрыскиватель  ОН-600 «Циклон» AR-70 навесной МТЗ-82

  • отличная и экономичная альтернатива вентиляторным опрыскивателям, хорошо себя зарекомендовали в садах
  • емкость 600 л
  • насос мембранно-поршневой ВР-125, APS-71, 120 л/мин, 40 атм
  • Распылители- инжекторные, 8-10 шт







Опрыскиватель навесной штанговый ОНШ-600 12(15)м AR-70

  • Емкость 600л
  • насос мембранно-поршневой AR-70, 72 л/мин, 20 атм,от ВОМ трактора n= 540 об/мин
  • штанга 12 /15м
  • распылители 20шт



Опрыскиватель прицепной штанговый  для минитракторов ОПШ-600-12(15)

  • емкость 600 л
  • штанга 15м, колея 1260 мм
  • насос BP-125 К с приводом от ВОМ, 117л/мин, 20 атм
  • производительность 6 Га/ч



Опрыскиватель для мотоблоков от аккумуляторов 12в ОПШ-300-10 в прицеп для мотоблока

  • емкость 300 л
  • штанга 9 м, колея 1200 мм
  • насос SHURFLo (США) 2088-443-144, 13.2 л/мин, 3.1 бар
  • производительность  2.5-3 Га/час





Опрыскиватель ОП-1000 «Циклон» APS-71 прицепной

  • емкость 1000 л
  • насос мембранно-поршневой ВР-125, APS-71,  120 л/мин, 40 атм
  • Распылители- инжекторные, 8-10 шт
  • работает от трактора мощностью от 25 л/с






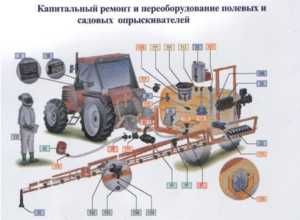

Ремонт отечественных и зарубежных опрыскивателей

На нашей производственной базе (г. Краснодар, ул. Дзержинского, 114)  проводим переоборудование и капитальный ремонт всех моделей отечественных и зарубежных опрыскивателей:

  • замена  насоса, фильтров, рукавов, вентиляторной группы, распылителей
  • замена портала и штанг (18, 21, 24 м)
  • установка  премиксер  для приготовления рабочих препаратов;    пенного маркера для  параллельного вождения трактора;    системы электроники для  регулировки заданной нормы расхода



Хотите узнать цену и подробные характеристики?

Нужна консультация?

Звоните по телефону 8 (989) 273-15-33 или пишите через ФОРМУ обратной связи ↓

agrosektor23.ru

Опрыскиватель навесной ОН-600-12Р | Опрыскиватели | Машины для внесения удобрений и защиты растений

Опрыскиватель выполнен в виде навесной машины, агрегатируемой с трактором тягового класса не ниже 1,4 кН.

Опрыскиватель состоит из рамы 1, бака 2 для рабочей жидкости, мембранно-поршневого насоса 3, блока 4 регулировки давления и управления потоком жидкости (блок управления), всасывающей коммуникации с фильтром 8, штанги.

Опрыскиватель навесной штанговый ОН-600-12Р:

1 – рама; 2 – бак основной; 3 – насос; 4 – регулятор давления; 6 – гидромешалка; 7 – бак для мытья рук; 8 – фильтр всасывания; 11 – лебедка механизма подъема; 12 – раскос; 13 секция центральная; 14 – секция промежуточная; 15 – предохранительный механизм; 16 – уровнемер; 17 – узел распыла; 18 – концевик; 19 – секция крайняя.

Рама оборудована подножкой 6, которая может переустанавливаться на левую и правую сторону рамы.

Штанга состоит из семи секций: центральная 13, две средние 14, две крайние 19 и два концевика 18, которые шарнирно закреплены шкворнями с поджатием пружиной.

Центральная секция 13 штанги крепится к рамке посредством растяжек 12.

Рамка механизма подъёма посредством лебедки и троса перемещается в направляющих рамы 10 для регулировки высоты опрыскивания.

Раскладывание штанги в рабочее положение производится вручную. После этого центральная и промежуточные секции, а также промежуточные и крайние фиксируются между собой стопорными пальцами.

Для визуального контроля уровня жидкости в баке имеется уровнемер 16.

Трехходовой кран 9 обеспечивает переключение следующих режимов работы опрыскивателя: «Опрыскивание», «Слив жидкости».

Насос РР-100:

1 – корпус; 2 – крышка диафрагмы; 3 – клапанная крышка; 4 – вал; 5 – демпферная камера; 6 – патрубок нагнетания; 7 – патрубок всасывания; 8 – пробка со щупом.

Насос мембранно-поршневого типа обеспечивает подачу жидкости под давлением к узлам распыла и гидромешалке.

Основные технические характеристики насоса:

  • производительность – не более 110 л/мин;
  • максимальное рабочее давление – не более 2,0 МПа;
  • максимальная потребляемая мощность – не более 3,5 кВт.

Привод насоса осуществляется от ВОМ трактора через карданную передачу.

Блок управления предназначен для регулировки количества жидкости, подаваемой на штангу опрыскивателя, за счет изменения давления в системе нагнетания. Все исполнительные механизмы имеют ручной привод.

Главный клапан, управляемый рукояткой 1 предназначен для управления общим потоком жидкости, идущей от насоса (патрубок 10 – входной). Если подача жидкости на штангу опрыскивателя отключена, вся жидкость направляется на слив в основной бак через патрубок 11. Если подача жидкости на штангу опрыскивателя включена, то поток направляется через секцию регулировки давления и фильтр 3 к блоку секций 5 распределения жидкости. Давление жидкости, подаваемое на штанги, регулируется маховиком 2. Излишки потока направляются в бак (на перелив). Давление контролируется манометром 12.

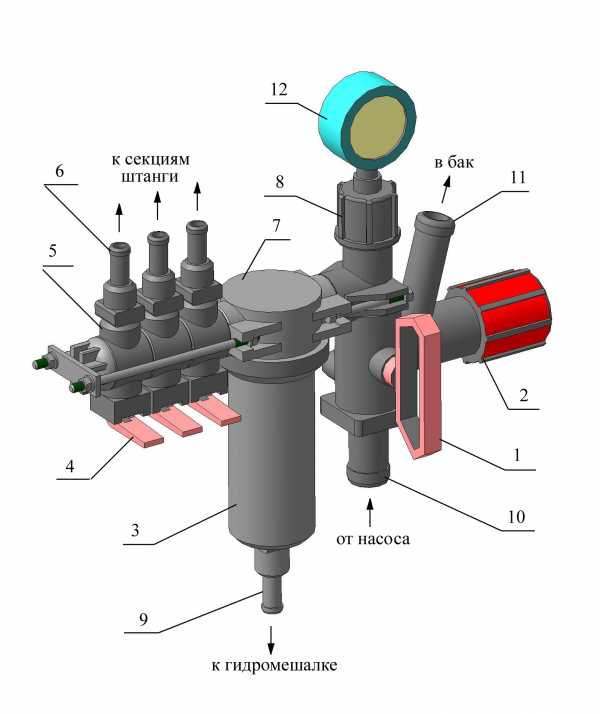

Блок регулировки давления и управления потоком жидкости:

1 – рукоятка управления главным клапаном; 2 - рукоятка регулятора давления; 3 - корпус фильтра; 4 – рычаг включения (отключения) секции; 5 – секция блока распределения; 6 – штуцер; 7 – головка фильтра; 8 – демпферное устройство; 9-11 – штуцер; 12 – манометр.

Для предотвращения контакта рабочей жидкости с манометром служит масляный демпфер, расположенный под гайкой 8 и представляющий собой масляную резиновую эластичную ванну, заполненную маслом.

Перед подачей жидкости на штангу, она проходит очистку в фильтре 3. От фильтра жидкость подается (от патрубка 9) на эжекторную гидромешалку, которая создает турбулентное движение жидкости в баке.

Фильтр 3 необходимо промывать не реже 1 раза в смену. Для этого снимается корпус фильтра и извлекается фильтрующий элемент.

Принцип работы опрыскивателя

При включении ВОМ трактора поток мощности передается на вал насоса 1. Жидкость из основного бака засасывается через патрубок 8, проходит через кран 5 и фильтр 2 и поступает в насос. При промывке системы жидкость проходит тем же путём.

Жидкость под давлением поступает к блоку управления. Блок регулировки 7 устанавливает давление в системе нагнетания, обеспечивающее внесение необходимого количества рабочей жидкости на гектар при заданной скорости опрыскивателя.

После блока регулировки давления жидкость поступает к блоку распределения, где каждая секция обеспечивает запитку секций 3 и 4 штанги.

Узел распыла состоит из отсечного устройства с индифидуальным фильтром и распылителя, который фиксируется с помощью байонетной гайки. Отсечное устройство обеспечивает отсутствие подтекания жидкости из коллектора линии нагнетания при отключенном приводе насоса. Индивидуальный фильтр предотвращает засорение распылителей.

Гидравлическая схема опрыскивателя:

1 – насос; 2  – фильтр заборный; 3,4 – секции штанги; 5 – трехходовой кран; 6 – бак основной с бачком для мытья рук; 7 – блок регулировки давления с фильтром и распределением потока жидкости;16 – эжекторная гидромешалка.

Распылители дробят рабочую жидкость на капли оптимального размера и равномерно распределяют ее втоль штанги опрыскивателя. Опрыскиватель комплектуется плоскофакельными щелевыми распылителями различной производительности, обеспечивающими качественное применение любых типов пестицидов.

При включении в работу гидромешалки 16, жидкость поступает под давлением в ее эжектор и увлекает за собой жидкость, находящуюся в баке. Суммарный объем жидкости, проходящий через гидромешалку за 1 минуту составляет не менее 10 % объема основного бака.

Техническая характеристика

Наименование

Ед. измер.

Значение

Тип

навесной

Производительность за 1 час основного времени

га/ч

9,6...14,4

Рабочая скорость

км/ч

8…12

Рабочая ширина захвата

м

12

Вместимость основного бака, не менее

л

600

Высота установки штанги относительно поверхности поля

мм

600…1580

Производительность насоса

л/мин

100

Масса, не более

кг

400

Габаритные размеры в транспортном положении, не более

длина

ширина

высота

мм

1210

2930

2260

plagro.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
