Определение сварочные выпрямители: Сварочные выпрямители

Сварочные выпрямители

Сварочные выпрямители

Сварочные выпрямители представляют собой устройства, в которых при помощи полупроводниковых элементов переменный ток преобразуется в постоянный. Выпрямители предназначены для ручной дуговой сварки покрытыми металлическими электродами на постоянном токе любой полярности. Сварочные выпрямители изготавливаются в едином корпусе и имеют три исполнения по напряжению питания: 220В, 380В или 220/380В. Выпрямители для сварки имеют хорошие сварочно-технологические свойства и обладают высокими ресурсными возможностями. Регулировка сварочного тока осуществляется с использованием клинового шунта оригинальной конструкции (защищенного Патентом), что обеспечивает точную регулировку, бесшумность работы и отсутствие вибраций. Сварочные выпрямители оснащены выпрямительным блоком повышенной мощности и эффективным вентилятором.

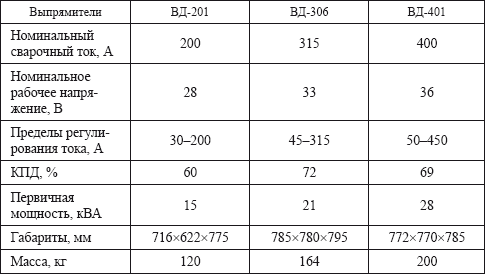

Наиболее распространенные сварочные выпрямители представлены ниже в таблице выпрямителей (сварочная классификация дана условно):

Промышленные выпрямители
Промышленные выпрямители	Напряжение сети (В)	Сварочный ток (А)	Регулировка тока	Потребляемая мощность (кВт)	Режим работ (ПВ. , %)	Масса (кг)	Габариты (мм)
ВД-306 СЭМ амперметр	3х380	60…..315	Плавное	24	60	96	620х470х493
ВД-313	380	60…..330	Плавное	21	60	100	630х505х525
ЛОРИС ВД 300-2	380	70…..300	Плавное	—	80	50	—
ВД-401, амперметр	380	80…..400	Плавное	22	60	97	560х510х660
ВД-406СЭ, амперметр	3х380	60…..415	Плавное	30	60	100	620х470х493
ДУГА 338	380	60…..420	15 ступеней	9.3	60	100	536х300х620
ВД-413	380	70…500	Плавное	32	60	100	740х410х750
ВД-501, амперметр	380	100…. .500	Плавное	32	60	100	510х570х660
ВД-506 СЭ	3х380	80…..500	Плавное	26	60	160	705х580х640
Многопостовые выпрямители
Многопостовые выпрямители	Напряжение сети (В)	Сварочный ток (А)	Регулировка тока	Потребляемая мощность (кВт)	Режим работ (ПВ., %)	Масса (кг)	Габариты (мм)
ДУГА 408 Двухпостовой	380	2х280	Через РБ	35	60	65	400х300х620
ВД 2х306СЭ 2-х постовой, ампер-р	3х380	60…..315	Плавное	24	60	160	720х470х605
ВД-2х406СЭ амперметр	3х380	90…..400	Плавное	28	60	165	720х470х605
ВДМ-1201Э 8-и постовой	380	8х315	через РБ	96	60	330	875х670х745
ВДМ-1202С 8-и постовой	3х380	8х315	через РБ	96	60	350	1130х1130х800
ВДМ-1202СЭ 8-и постовой	380	8х315	через РБ	96	60	320	990х590х777
ВДМ-1601 9-и постовой ЭСВА	380	9х315	через РБ	96	60	440	1050х620х800
ВДМ-1601 9-и постовой Электрик	380	9х315	через РБ	96	60	440	1050х620х800
ВДМ-6302 4-х постовой	380	4х315	через РБ	46	60	260	750х700х900
Многопостовые выпрямители
Многопостовые выпрямители	Напряжение сети (В)	Сварочный ток (А)	Регулировка тока	Потребляемая мощность (кВт)	Режим работ (ПВ. , %)	Масса (кг)	Габариты (мм)
ВДМ-6303С 4-х постовой, АЦ НАКС	380	650	через РБ	46	100	270	700х600х630
ВДМ-6303СЭ 4-х постовой	380	650	через РБ	46	100	270	760х600х620
ВДМ-6305 4-х постовой	380	4х300	через РБ		60	200
ВДМ 2х313 2-х постовой	3х380	2х315	через РБ	34	60	160	660х505710
ВДМ-6301 Эсва	3х380	4х315	через РБ	46	60	250	735х690х950
ВДМ-1201 Эсва	3х380	8х315	через РБ	96	100	350	1130х1130х800
ВДМ 2х313 Эсва	3х380	2х315	через РБ	27	80	160	660х500х700
ВДМ 1601 Эсва	3х380	9х315	через РБ	144	60	500	900х690х810
ВДМ-1201 8-и пост.	380	8х315	через РБ	96	100	330	890х670х750
Универсальные выпрямители
Универсальные выпрямители	Напряжение сети (В)	Сварочный ток (А)	Регулировка тока	Потребляемая мощность (кВт)	Режим работ (ПВ., %)	Масса (кг)	Габариты (мм)
ВДУ-251	250	250
ВДУ-350СЭ	380	50…..350	Плавное	13	60	260	612х577х765
ВДУ-350 АДК (сварка алюм.)	380	50…..350	Плавное	13	60	260	612х577х765
ВДУ-3020-1	380	40.…315	Плавное	22	60	175	950х415х900
ВДУ-506 Э	380	50…500	Плавное	40	60	230	750х650х1150
ВДУ-506С	380	50…. .500	Плавное	34	60	290	740х600х920
ВДУ-506СЭ У	380	50…..500	Плавное	26	60	133	600х430х700
ВДУ-506СЭ, АДК	380	50…..500	Плавное	34	60	260	752х577х765
ВДУ-506Э-2	380	50…..500	Плавное	40	60	300	620х820х1100

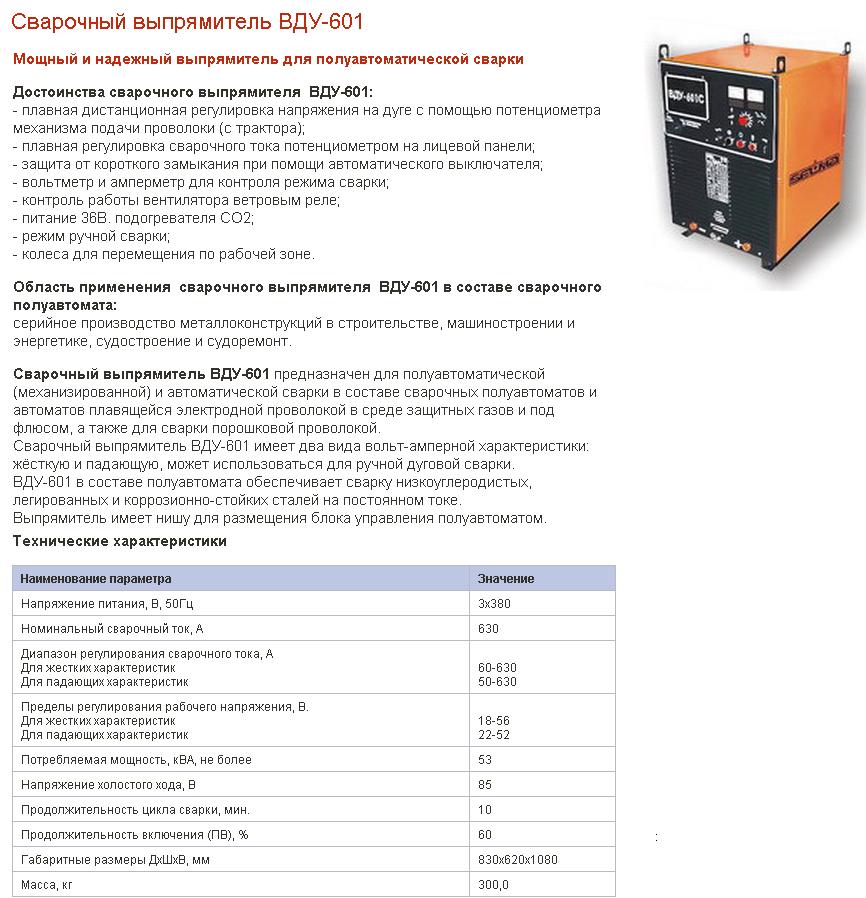

ВДУ-601С	380	40…..630	Плавное	27	60	260	740х600х720
ВДУ-601-Э	380	60…..630	Плавное	47	60	330	1085х655х780
ВДУ-601СЭ	380	50…..630	Плавное	27	60	290	740х600х720
ВДУ-1202 (для АДФ)	380	250…..1250	Плавное	120	100	500	1000х685х885
ВДУ-1202 Электрик	380	250…. .1250	Плавное	120	100	500	1080х685х885
ВДУ-1202 ЭСВА	3х380	250….1250	Плавное	120	100	540	1000х685х885
ВДУ-1251СЭ АДК (для АДФ)	380	250…..1250	Плавное	120	100	540	1080х685х885
ВДУ-1250	380	250…..1250	Плавное		100	520

Вернуться к списку

Что такое сварочный выпрямитель, как он устроен и работает?

Сварочные выпрямители – устройства, назначением которых является преобразование переменного тока в постоянный, что необходимо при работе со средне- и высокоуглеродистыми марками стали, чугуном, цветными металлами и сплавами. Сварка на постоянном токе облегчает формирование аккуратных швов, снижает разбрызгивание металла, повышает прочность сварного соединения.

Конструкционные особенности и принцип действия полупроводниковых сварочных выпрямителей

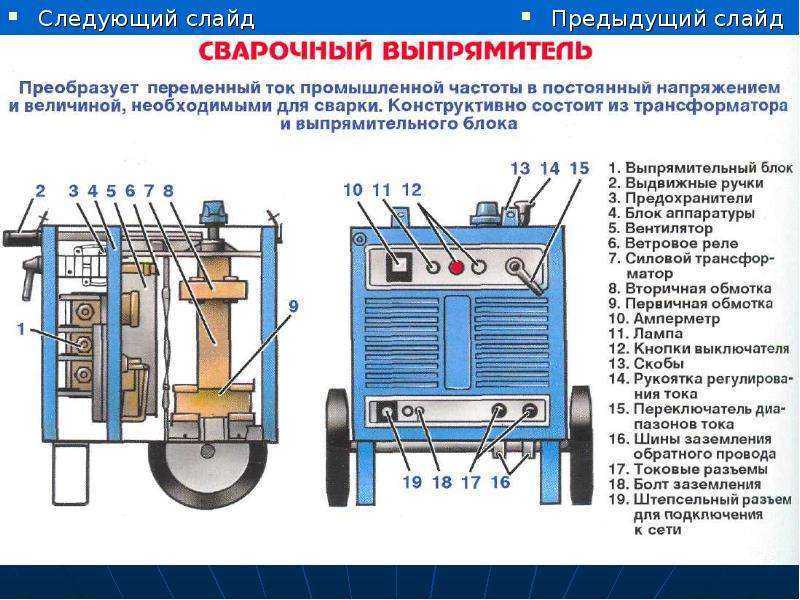

Конструкция выпрямителя в классическом варианте включает следующие компоненты:

• Диодные мосты. Диоды в сварочных выпрямителях собирают по мостовым схемам – одно- или трехфазной. Востребована трехфазная схема, обеспечивающая стабильность сварочной дуги, она подходит для элементов различной толщины, позволяет осуществлять не только сварку, но и резку. Для резки устанавливают высокое значение силы тока.

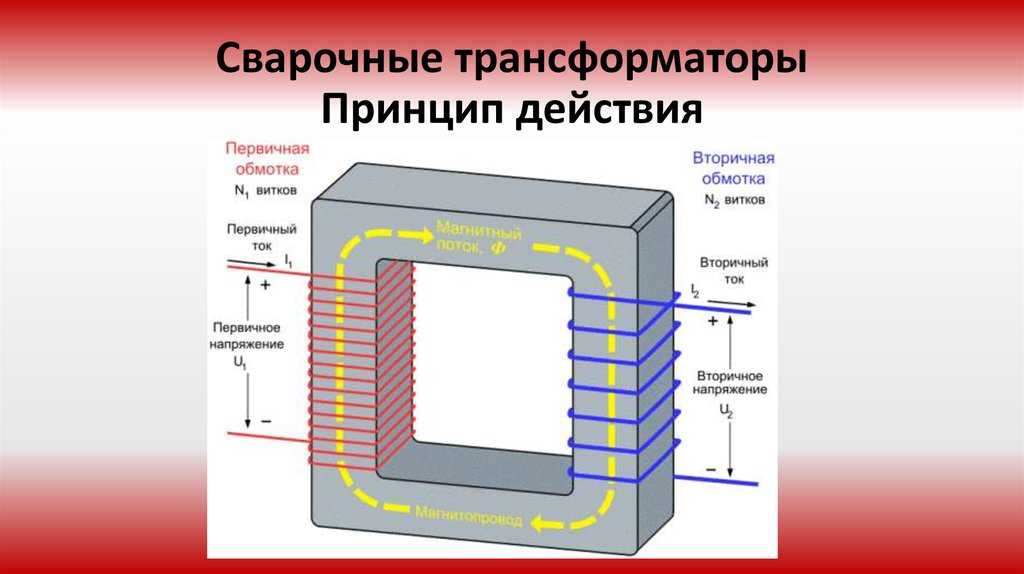

• Понижающий трансформатор. На этом устройстве происходит уменьшение напряжения и повышение силы тока.
• Охлаждающая система. Обычно это вентилятор, обеспечивающий постоянный воздушный поток к полупроводниковым элементам, которые нагреваются во время работы. В некоторых аппаратах устанавливают датчики перегрева.
• Датчики контроля напряжения. При напряжении питания, превышающем предельное значение, датчики подают сигнал автомату на отключение.
• Пусковая и измерительная аппаратура.
• Регуляторы, позволяющие установить значения тока в соответствии с толщиной свариваемого металла.

Принцип работы сварочного выпрямителя

• Ток из электросети или от электрогенератора попадает на первичную обмотку понижающего трансформатора.
• На вторичную обмотку поступает ток пониженного напряжения и повышенной силы.
• Ток пониженного напряжения поступает на выпрямительные диодные мосты. Полупроводниковые элементы открывают ток в одном направлении, и закрывают – в противоположном. Производители чаще всего используют селеновые и кремниевые полупроводники. Селеновые элементы стоят недорого и способны выдерживать значительные перегрузки, кремниевые обеспечивают высокий КПД, но плохо переносят перегрузки.

Виды регулирования силы тока на выходе:

• Ступенчатая регулировка – наиболее часто встречающийся вариант. Разные модели могут иметь разный шаг, но в любом варианте такая настройка является грубой.
• Тонкая настройка. Осуществляется методом дроссельного насыщения. Дроссель (комплекс из нескольких катушек) устанавливается между диодами и трансформатором.
• Точная регулировка с использованием тиристорного блока.

Точность регулировки напрямую влияет на удобство проведения работ и качество полученного результата.

Разновидности выпрямительных устройств

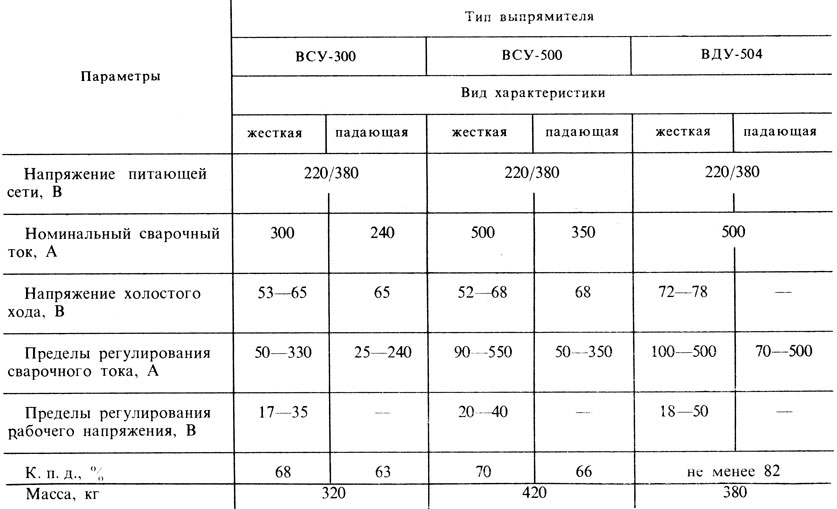

В зависимости от внешних характеристик, различают три типа сварочных выпрямителей:

• Крутопадающие внешние характеристики. Такие аппараты востребованы для ручной дуговой сварки и для работы с неплавящимся электродом в среде защитных газов. В устройство выпрямителей входит понижающий трансформатор с высоким рассеиванием магнитного поля. Сварочный ток настраивается путем корректировки дистанции между первичной и вторичной обмотками трансформатора.
• Жесткие внешние характеристики. Выпрямители этого типа используются для сварочных работ с плавящимся электродом в углекислом газе или другой защитной газовой среде, под флюсом, с использованием порошковой проволоки.
• Универсальные. Такие устройства позволяют получать падающие и жесткие внешние характеристики. Поэтому они подходят для широкого перечня сварочных процессов – ручных и автоматизированных, плавящимися и неплавящимися электродами, в газовых средах, под флюсом. В конструкцию входят понижающий трансформатор и дроссели насыщения.

Сварочные выпрямители на диодных мостах с различными техническими характеристиками дают возможность сваривать металлические элементы толщиной от 1 до 50 мм. Они удобны в работе и обслуживании, просты в настройке, мобильны. К недостаткам можно отнести слабую устойчивость к перепадам напряжения питающего тока и длительным коротким замыканиям.

Сварочное оборудование в промышленности | Типы оборудования для дуговой сварки

Главная / Сварочное оборудование в промышленности

8 февраля 2022 г.

ПОДЕЛИТЬСЯ ЭТОЙ СТАТЬЕЙ

Содержание

• Оборудование для дуговой сварки ручным электродом в ручном электроде – характеристики
• Оборудование для MMAW/дуговой сварки – преимущества
• Типы оборудования для дуговой сварки/источники питания
  • Мотор-генератор
  • Сварочный выпрямитель
  • Сварочный инвертор

В производстве сварка помогает соединять материалы, используя тепло для сплавления деталей. Полезный для металлов и термопластов, этот процесс обычно использует присадочный материал в сварочной ванне из расплавленного материала, помогая сделать соединение прочнее, чем основной материал. В процессе используется давление наряду с теплом при сварке, а экран защищает металлы от окисления в процессе.

Большинство источников тепла для соединения материалов с использованием процесса сварки плавлением перечислены ниже:

У нас есть пять типов оборудования для дуговой сварки/источников питания. Это трансформатор переменного тока; выпрямитель постоянного тока; Трансформаторный выпрямитель переменного/постоянного тока, генератор постоянного тока и инвертор.

MMAW / Оборудование для дуговой сварки – Особенности

• Портативное и универсальное оборудование
• Требуются практические навыки
• Подходит для широкого спектра материалов, соединений и положений
• Около 1 кг наплавленного металла в час
• Свойства могут быть превосходными
• Эталонный процесс

MMAW / Оборудование для дуговой сварки – Преимущества

• Это самый простой из всех процессов дуговой сварки.
• Оборудование переносное
• Экономическая стоимость оборудования
• Разнообразие областей применения и широкая доступность электродов
• Диапазон металлов и их сплавов, пригодных для сварки
• Сварка во всех положениях
• Сварка может производиться в помещении или на открытом воздухе
• Сварочный кабель можно удлинить на большие расстояния по сравнению с другими процессами

Типы оборудования для дуговой сварки / Источники питания:

Сварочный трансформатор представляет собой понижающий трансформатор, который понижает напряжение источника до напряжения сварки. Это простое оборудование для дуговой сварки.

Мотор-генератор

Мотор-генератор также является оборудованием для дуговой сварки, которое использует входную мощность для вращения генератора через асинхронный двигатель. Эта кинетическая энергия преобразуется в электрическую с помощью угольных щеток, установленных в пригородном автомобиле, вырабатывается постоянный ток, обеспечивающий постоянную мощность для процесса.

В дизельном генераторе дизельное топливо используется в качестве топлива для запуска двигателя, вырабатывающего электричество; это широко используется на месте для дуговой сварки

Сварочный выпрямитель

Сварочные выпрямители по сути представляют собой трансформаторы с электрическим устройством в качестве выпрямителя, которое преобразует переменный ток в постоянный. Выпрямитель в основном состоит из кремниевых диодов, которые обеспечивают протекание тока в одном направлении, обеспечивая выход постоянного тока. Это чаще всего используется с оборудованием для дуговой сварки.

Сварочный инвертор

Этот новейший источник питания является сегодня самым популярным оборудованием для дуговой сварки. Сварочный инвертор представляет собой блок питания, управляемый программным обеспечением, который обеспечивает требуемые статические и динамические характеристики, необходимые для конкретного процесса сварки. Он принимает входной переменный ток и преобразует его в постоянный после понижения, а затем преобразует его в высокочастотный переменный ток, а затем снова преобразует его в постоянный ток, наконец, предлагая выход постоянного тока. При использовании инверторного источника питания пользователь получает все преимущества тиристорного управления. Кроме того, они обеспечивают превосходную эффективность, экономию энергии, лучшую производительность и качество сварки.

Мы в Ador Fontech предлагаем лучшие решения «Сделано в Индии» с источниками сварочного тока марки Fontech Tornado. Мы предлагаем как надежные машины с тиристорным управлением, так и энергосберегающие инверторные машины для всех сварочных процессов, таких как ручная дуговая сварка металлическим электродом, TIG, MIG/MAG и SAW. Мы еще раз подтверждаем нашу полную приверженность комплексным решениям в области сварки с использованием этого ассортимента оборудования, полностью отвечающего требованиям клиентов.

Возврат. Не заменять.



См. также:- Ожидаемый срок службы расходных материалов Hypertherm

ЧТО НОВОГО В ADOR FONTECH?

ПОСЛЕДНИЕ ПОСТЫ

3 апреля 2023

Преимущества воздушно-плазменной резки по сравнению с кислородной

ПОДРОБНЕЕ

27-Dec-2022

Уникальные преимущества плазменной резки Hypertherm по сравнению с традиционной резкой

ПОДРОБНЕЕ

27 декабря 2022 г.

Процесс пайки и типы стержней для пайки

ПОДРОБНЕЕ

28 октября 2022 г.

Возможности повышения качества жизни в цементной промышленности

ПОДРОБНЕЕ

5 сентября 2022 г.

Разница между сваркой, пайкой и пайкой

ПОДРОБНЕЕ

29 августа 2022 г.

Типы процессов термического напыления, о которых вы должны знать

ПОДРОБНЕЕ

28-Jul-2022

Припои с флюсовым покрытием и требования к ним

ПОДРОБНЕЕ

28-Jul-2022

Как работает плазменная резка? Преимущества и недостатки

ПОДРОБНЕЕ

14-Jun-2022

Насадки для сварки аустенитной нержавеющей стали

ПОДРОБНЕЕ

14 июня 2022 г.

Наконечники для сварки чугуна

ПОДРОБНЕЕ

Что такое выпрямитель в сварке?

7 сентября 2022 г. 28 октября 2019 г. Welding Tech

Электрическое устройство используется для преобразования переменного тока в постоянный. Выпрямитель в сварке используется для изменения тока, чтобы его можно было использовать для сварки. Выпрямитель изменяет ток так, что он течет только в одном направлении. Это позволяет производить сварку на постоянном токе.

Выпрямители используются во многих различных типах сварки, в том числе:

• дуговая сварка,
• сварка MIG,
• и сварка TIG.

Выпрямитель можно использовать для преобразования переменного тока в постоянный с помощью процесса, называемого двухполупериодным выпрямлением. Это делается с помощью диодов, которые пропускают ток только в одном направлении. Диоды подключены к источнику переменного тока и к сварочному аппарату.

Для чего нужен выпрямитель в сварочном оборудовании?

Выпрямитель является важной частью сварочного оборудования, поскольку он изменяет ток, чтобы его можно было использовать для сварки. Без выпрямителя сварка была бы невозможна.

Почему для сварки используется постоянный ток?

Для сварки используется постоянный ток, поскольку он обеспечивает более стабильную дугу, чем переменный ток. Это облегчает сварку на постоянном токе.

Каковы преимущества использования выпрямителя при сварке?

Использование выпрямителя при сварке имеет множество преимуществ, в том числе:

• Выпрямитель обеспечивает более стабильную дугу, чем сеть переменного тока, что облегчает сварку.
• Выпрямитель можно использовать для преобразования переменного тока в постоянный, что позволяет выполнять сварку на постоянном токе.

Что такое выпрямитель?

Выпрямительная машина — это машина, преобразующая переменный ток в постоянный. Это позволяет производить сварку на постоянном токе. Выпрямительный аппарат является важной частью сварочного оборудования и необходим для сварки.

Как проверить сварочный выпрямитель?

Существует множество способов проверки выпрямителя сварочного аппарата:

• Один из способов — использовать мультиметр для проверки выхода постоянного тока выпрямителя.
• Другой способ — использовать осциллограф для проверки входа переменного тока и выхода постоянного тока выпрямителя.
• Третий способ — использовать нагрузочный тест для проверки выпрямителя.
• Для проверки выхода постоянного тока выпрямителя вам понадобится мультиметр.

Сколько типов сварочных трансформаторов существует?

Существует два типа сварочных трансформаторов:

1. Сварочные трансформаторы переменного тока и сварочные трансформаторы постоянного тока.
