Определение прочности бетона — методы проверки и приборы



Прочность бетона — важнейшая характеристика, которая применяется при проектировании и расчете конструкций для строительства различных сооружений. Она задается маркой М (в кг/см²) или классом В (в МПа) и выражает максимальное давление сжатия, которое выдерживает материал без разрушения.

При определении марочной прочности бетона строительные организации и изготовители конструкций должны руководствоваться требованиями нормативных документов — ГОСТ 22690-88, 28570, 18105-2010, 10180-2012. Они регламентируют методику проведения испытаний, обработку результатов.

Что влияет на прочность?

Затвердевшая в условиях строительной площадки бетонная смесь может давать отличные от лабораторных результаты. Помимо качества цемента и заполнителей на характеристику влияют:

  • условия транспортировки;
  • способ укладки в опалубку;
  • размеры и форма конструкции;
  • вид напряженного состояния;
  • влажность, температура воздуха на всем протяжении твердения смеси;
  • уход за монолитом после заливки.

Качество смеси и ее прочностные характеристики ухудшаются, если при производстве работ совершались грубые нарушения технологии:

  • доставка производилась не в миксере;
  • время в пути превысило допустимое;
  • при заливке смесь не уплотнялась вибраторами или трамбовками;
  • при монтаже была слишком низкая или высокая температура, ветер;
  • после укладки в опалубку не поддерживались оптимальные условия твердения.

Неправильная транспортировка приводит к схватыванию, расслоению и потере подвижности смеси. Без уплотнения в толще конструкции остаются пузырьки воздуха, которые ухудшают качество монолита.

При температуре 15°-25°С и высокой влажности в первые 7-15 суток бетон достигает прочности 70%. Если условия не выдерживаются, то сроки затягиваются. Опасно как охлаждение смеси, так и ее пересушивание. Зимой опалубку утепляют или прогревают, летом поверхность монолита увлажняют, накрывают пленкой.

Читайте также: Прогрев бетона в зимнее время — способы и технологии

На заводах ЖБИ осуществляют пропаривание или автоклавную обработку конструкций, чтобы уменьшить время набора прочности. Процесс занимает от 8 до 12 часов.

Чтобы определить, насколько характеристики конструкции соответствуют проектным, а также при обследованиях и мониторинге технического состояния зданий проводят проверку прочности бетона. Она включает лабораторные испытания образцов, неразрушающие прямые и косвенные методы исследования объектов.

Факторы, влияющие на погрешность измерений при контроле и оценке прочности бетона:

  • неравномерность состава;
  • дефекты поверхности;
  • влажность материала;
  • армирование;
  • коррозия, промасливание, карбонизация внешнего слоя;
  • неисправности прибора — износ пружины, слабую зарядка аккумуляторной батареи.

Самый информативный способ проверки бетонных конструкций — изъятие образцов из тела монолита с последующим их испытанием. Такой метод сводит к минимуму ошибки, но достаточно дорог и трудоемок. Поэтому чаще пользуются более доступными исследованиями с помощью приборов, измеряющих зависимые от прочности характеристики — твердость, усилие на отрыв или скол, длину волны. Зная их, можно с помощью переходных формул вычислить искомую величину.

Требования к проверке

С точки зрения заказчика наиболее предпочтительно проводить испытания неразрушающими методами контроля фактической прочности бетона. Сегодня созданы приборы, которые позволяют быстро получить результаты без бурения, высверливания или вырубки образца, портящих целостность конструкции.

Для осуществления контроля и оценки прочности бетона рассматривают три показателя:

  • точность измерений;
  • стоимость оборудования;
  • трудоемкость.

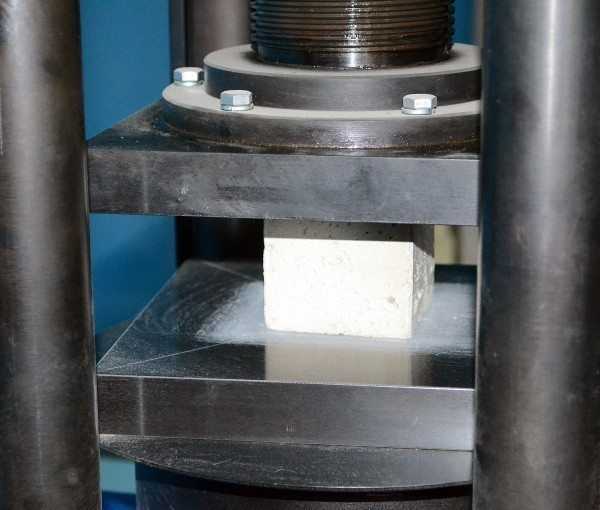

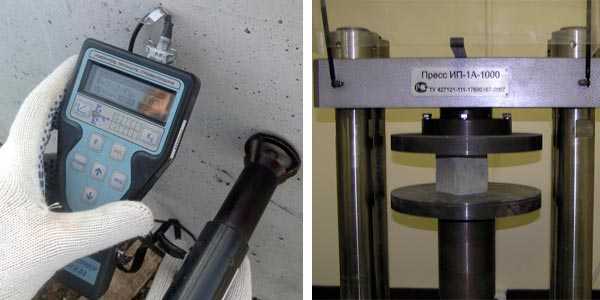

Наиболее дорогими являются испытания кернов на лабораторном прессе и отрыв со скалыванием. Исследования по величине ударного импульса, упругого отскока, пластических деформаций или с помощью ультразвука имеют меньшую затратную часть. Но применять их рекомендуется после установления градуировочной зависимости между косвенной характеристикой и фактической прочностью.

Параметры смеси могут существенно отличаться от тех, при которых была построена градуировочная зависимость. Чтобы определить достоверную прочность бетона на сжатие, проводят обязательные испытания кубиков на прессе или определяют усилие на отрыв со скалыванием.

Если пренебречь этой операцией, неизбежны большие погрешности при контроле и оценке прочности бетона. Ошибки могут достигать 15-75 %.

Целесообразно пользоваться косвенными методами при оценке технического состояния конструкции, когда необходимо выявить зоны неоднородности материала. Тогда правила контроля допускают применение неточного относительного показателя.



Как определить прочность бетона?

В производстве материалов и строительстве применяются методы для испытания бетона на прочность:

  • разрушающие;
  • неразрушающие прямые;
  • неразрушающие косвенные.

Они позволяют с той или иной точностью проводить контроль и оценку фактической прочности бетона в лабораториях, на площадках или в уже построенных сооружениях.

Разрушающие методы

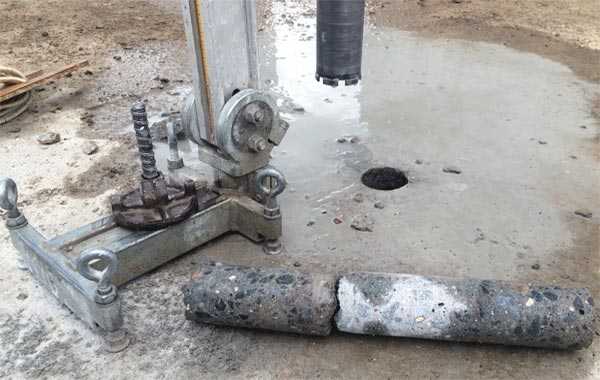

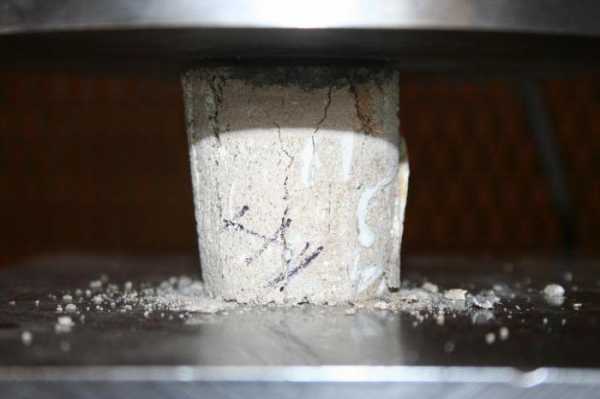

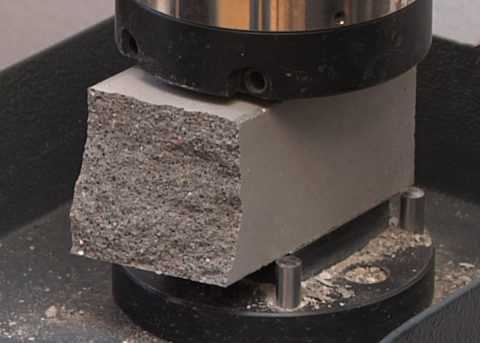

Из готовой смонтированной конструкции выпиливают или выбуривают образцы, которые затем разрушают на прессе. После каждого испытания фиксируют значения максимальных сжимающих усилий, выполняют статистическую обработку.

Этот метод, хотя и дает объективные сведения, часто не приемлем из-за дороговизны, трудоемкости и причинения локальных дефектов.

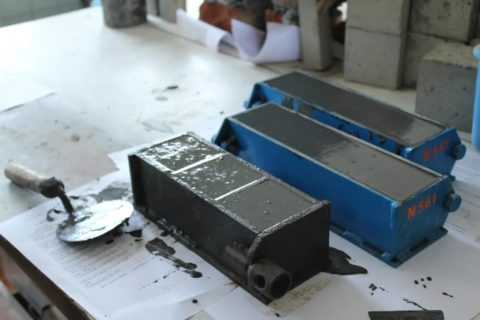

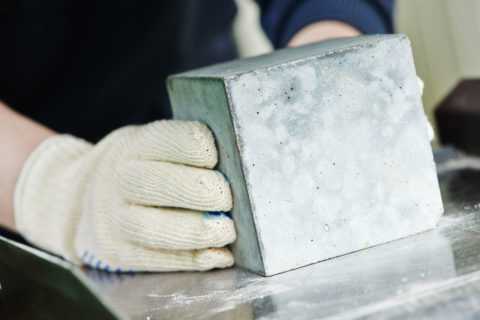

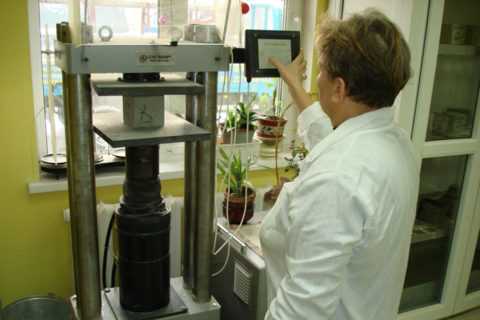

На производстве исследования проводят на сериях образцов, заготовленных с соблюдением требований ГОСТ 10180-2012 из рабочей бетонной смеси. Кубики или цилиндры выдерживают в условиях, максимально приближенным к заводским, затем испытывают на прессе.

Неразрушающие прямые

Неразрушающие методы контроля прочности бетона предполагают испытания материала без повреждений конструкции. Механическое взаимодействие прибора с поверхностью производится:

  • при отрыве;
  • отрыве со скалыванием;
  • скалывании ребра.

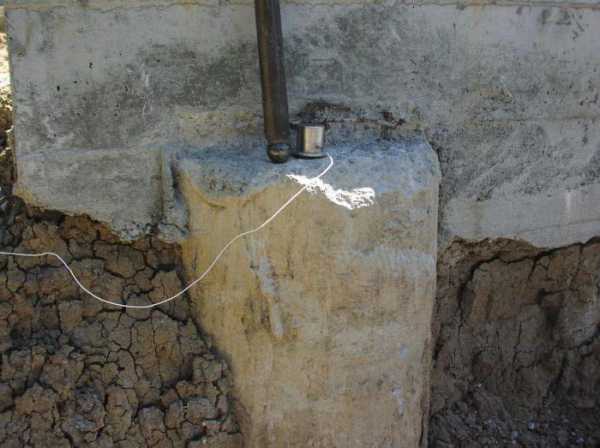

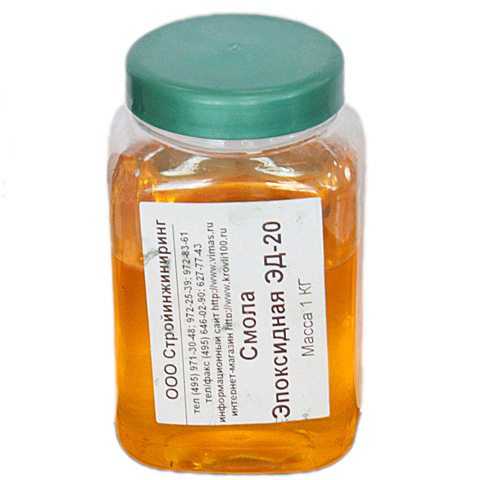

При испытаниях методом отрыва на поверхность монолита приклеивают эпоксидным составом стальной диск. Затем специальным устройством (ПОС-50МГ4, ГПНВ-5, ПИВ и другими) отрывают его вместе с фрагментом конструкции. Полученная величина усилия переводится с помощью формул в искомый показатель.

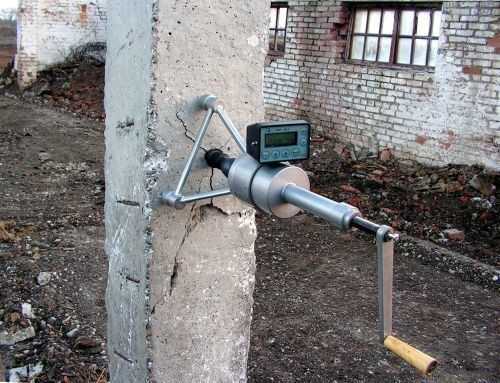

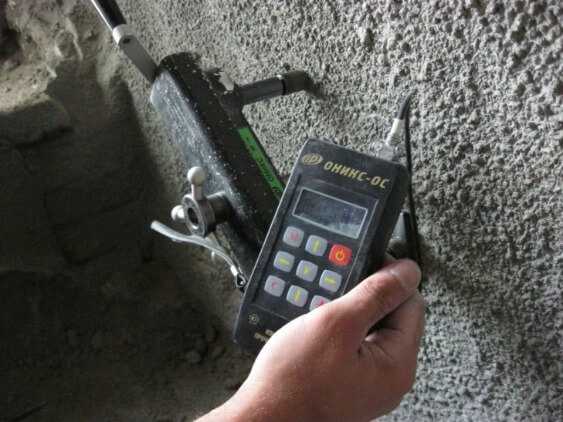

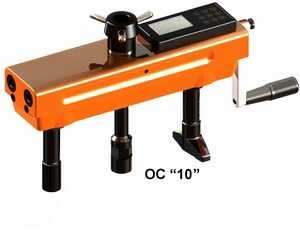

При отрыве со скалыванием прибор крепится не к диску, а в полость бетона. В пробуренные шпуры вкладывают лепестковые анкеры, затем извлекают часть материала, фиксируют разрушающее усилие. Для определения марочной характеристики применяют переводные коэффициенты.

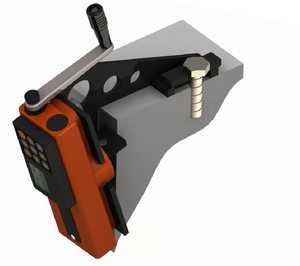

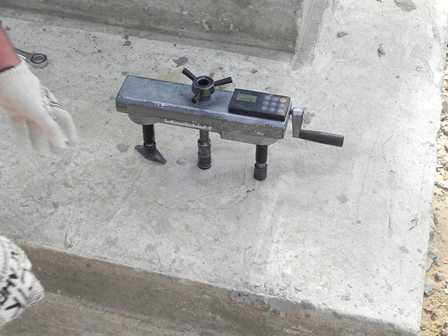

Метод скалывания ребра применим к конструкциям, имеющим внешние углы — балки, перекрытия, колонны. Прибор (ГПНС-4) закрепляют к выступающему сегменту при помощи анкера с дюбелем, плавно нагружают. В момент разрушения фиксируют усилие и глубину скола. Прочность находят по формуле, где учитывается крупность заполнителя.

Внимание! Способ не применяют при толщине защитного слоя менее 20 мм.

Неразрушающие косвенные методы

Уточнение марки материала неразрушающими косвенными методами проводится без внедрения приборов в тело конструкции, установки анкеров или других трудоемких операций. Применяют:

  • исследование ультразвуком;
  • метод ударного импульса;
  • метод упругого отскока;
  • пластической деформации.

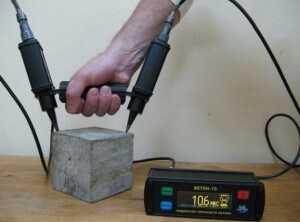

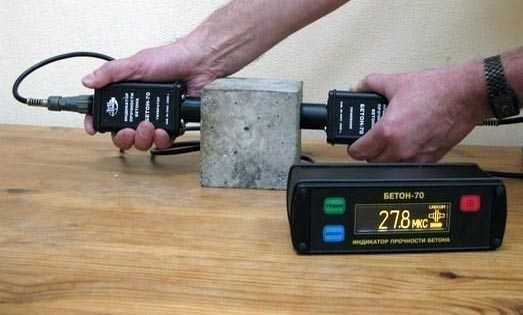

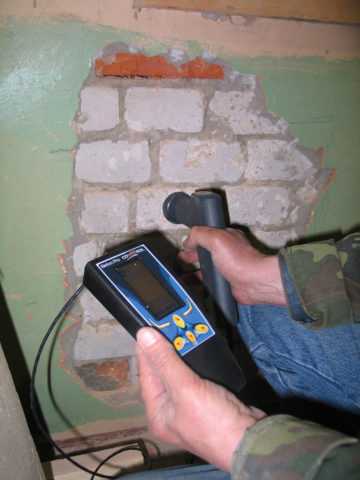

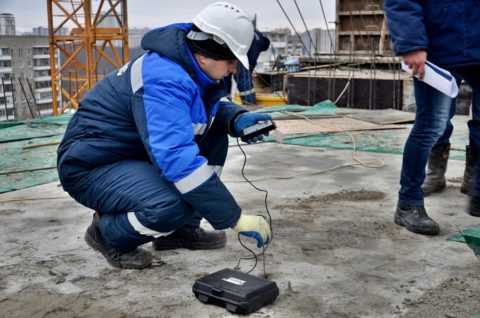

При ультразвуковом методе определения прочности бетона сравнивают скорость распространения продольных волн в готовой конструкции и эталонном образце. Прибор УГВ-1 устанавливают на ровную поверхность без повреждений. Прозванивают участки согласно программе испытаний.

Данные обрабатывают, исключая выпадающие значения. Современные приборы оснащены электронными базами, проводящими первичные расчеты. Погрешность при акустических исследованиях при соблюдении требований ГОСТ 17624-2012 не превышает 5%.

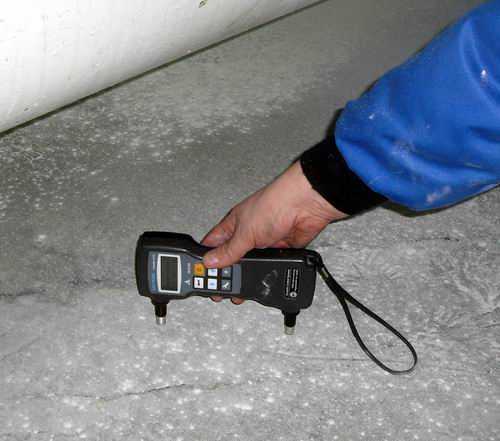

При определении прочности методом ударного импульса используют энергию удара металлического бойка сферической формы о поверхность бетона. Пьезоэлектрическое или магнитострикционное устройство преобразует ее в электрический импульс, амплитуда и время которого функционально связаны с прочностью бетона.

Прибор компактен, прост в применении, выдает результаты в удобном виде — единицах измерения нужной характеристики.

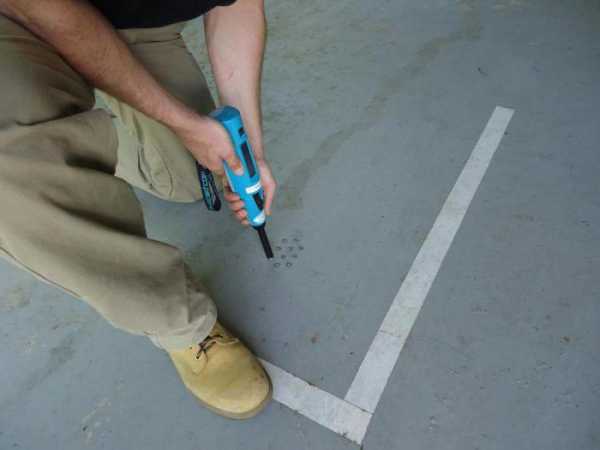

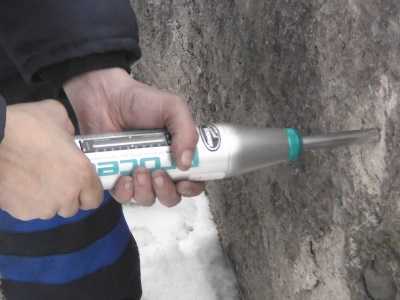

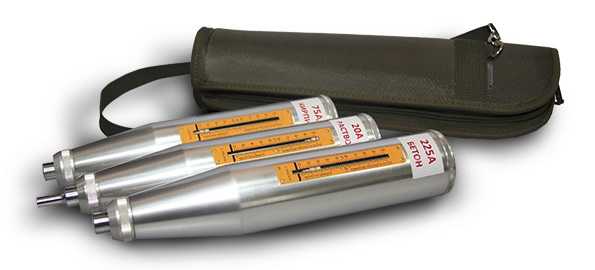

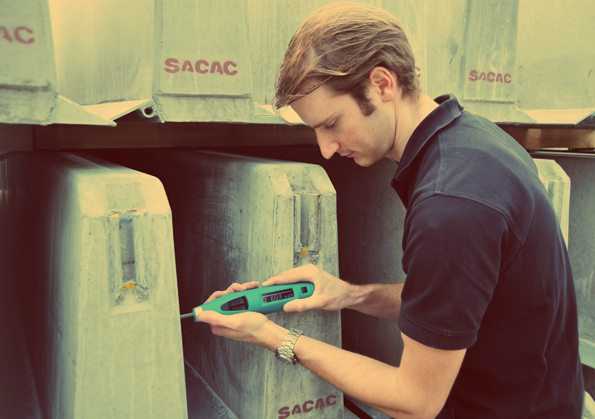

При определении марки бетона методом обратного отскока прибор — склерометр — фиксирует величину обратного движения бойка после удара о поверхность конструкции или прижатой к ней металлической пластины. Таким образом устанавливается твердость материала, связанная с прочностью функциональной зависимостью.

Метод пластических деформаций предполагает измерение на бетоне размеров следа после удара металлическим шариком и сравнение его с эталонным отпечатком. Способ разработан давно. Наиболее часто на практике используется молоток Кашкарова, в корпус которого вставляют сменный стальной стержень с известными характеристиками.

По поверхности конструкции наносят серию ударов. Прочность материала определяется из соотношения полученных диаметров отпечатков на стержне и бетоне.

Заключение

Для контроля и оценки прочности бетона целесообразно пользоваться неразрушающими методами испытаний. Они более доступны и недороги по сравнению с лабораторными исследованиями образцов. Главное условие получения точных значений — построение градуировочной зависимости приборов. Необходимо также устранить факторы, искажающие результаты измерений.



betonpro100.ru

Как определить прочность бетона | Статьи

Прочность бетона является важнейшей характеристикой, от которой зависят эксплуатационные параметры материала. Под прочностью подразумевают способность бетона противостоять внешним механическим силам и агрессивным средам. Особенно актуальны способы определения этой величины методами неразрушающего контроля: механическими или ультразвуковым.

Правила испытания прочности бетона на сжатие, растяжение и изгиб определяются ГОСТ 18105-86. Одной из характеристик прочности бетона является коэффициент вариации (Vm), который характеризует однородность смеси.

Навигатор предлагает приобрести высококачественный строительный бетон по низким ценам с доставкой по СПб.

По ГОСТ 10180—67 предел прочности бетона при сжатии определяется при сжатии контрольных кубов с размерами ребер 20 см в 28-суточном возрасте — это так называемая кубиковая прочность. Призменная прочность определяется как  0,75 кубиковой прочности для класса бетона В25 и выше и 0,8 для класса бетона ниже В25

Помимо ГОСТов, требования к расчётной прочности бетона задаются в СНиПах. Так, например, минимальная распалубочная прочность бетона незагруженных горизонтальных конструкций при пролете до 6 метров должна составлять не менее 70% проектной прочности, а свыше 6 метров – 80% проектной прочности бетона.

Механические неразрушающие методы определения прочности бетона

Неразрушающие способы бетона на сжатие основываются на косвенных характеристиках показаний приборов. Испытания прочности бетона проводятся с помощью основных методов: упругого отскока, ударного импульса, отрыва, скалывания, пластической деформации, отрыва со скалыванием.

Зачем нужны добавки в бетон для прочности и как их выбирать?

О том, какие существуют марки бетона по прочности, в этой статье рассказывают специалисты.

Закажите лучший бетон М200 для строительства и изготовления стяжек полов, дорожек, бетонных лестниц.

Рассмотрим виды испытательных приборов механического принципа действия. Таким способом прочность бетона определяется глубиной внедрения рабочего органа прибора в поверхностный слой материала.

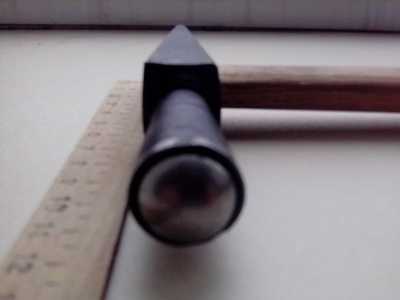

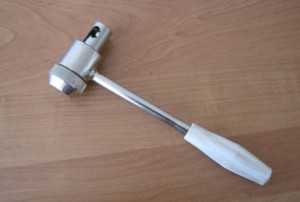

Принцип действия молотка Физделя основан на использовании пластических деформаций строительных материалов. Удар молотка по поверхности бетона образует лунку, диаметр которой и характеризует прочность материала. Место, на которое наносятся опечатки, должно быть очищено от штукатурки, шпатлевки, окрасочного слоя. Испытания проводятся локтевыми ударами средней силы по 10-12 раз на каждом участке конструкции с расстоянием между отпечатками не менее 3 см. Диаметр полученных лунок измеряется с помощью штангенциркуля по двум перпендикулярным направлениям с точностью до десятой миллиметра. Прочность бетона определяется с помощью среднего диаметра отпечатка и тарировочной кривой. Тарировочная кривая строится на сравнении полученных диаметров отпечатков и результатов лабораторных исследований на образцах, взятых из конструкции или изготовленных по технологиям, аналогичных примененным.

На свойствах пластической деформации основан и принцип действия молотка Кашкарова. Различие между этими приборами заключается в наличии между молотком и завальцованным шариком отверстия, в которое введен контрольный стержень. Удар молотка Кашкарова приводит к образованию двух отпечатков. Одного — на поверхности обследуемой конструкции, второго — на эталонном стержне. Соотношение диаметров получаемых отпечатков зависит от прочности исследуемого материала и контрольного стержня и не зависит от скорости и силы удара молотка. По среднему соотношению диаметров двух отпечатков с помощью тарировочного графика устанавливают прочность бетона.

Пистолеты ЦНИИСКа, Борового, молоток Шмидта, склерометр КМ, оснащенный стержневым ударником, работают, основываясь на принципе упругого отскока. Измерения величины отскока бойка проводятся при постоянной величине кинетической энергии металлической пружины и фиксируются указателем на шкале прибора. Взвод и спуск бойка происходят автоматически при соприкосновении ударника и испытуемой поверхности. Склерометр КМ имеет специальный боек определенной массы, который с помощью предварительно напряженной пружины с заданной жесткостью ударяет по металлическому ударнику, прижатому другим концом к обследуемой поверхности.

Метод испытания на отрыв со скалыванием позволяет определить прочность бетона в теле бетонного элемента. Участки для испытания подбираются таким образом, чтобы в этой зоне не было арматуры. Для проведения исследований используют анкерные устройства трех типов. Анкерные устройства первого типа устанавливаются в конструкцию при бетонировании. Для установки второго и третьего типов анкерных устройств предварительно подготавливают шпуры, высверливая их в бетоне.

Ультразвуковой метод измерения прочности бетона

Принцип действия приборов ультразвукового контроля основывается на связи, которая существует между скоростью распространения ультразвуковых волн в материале и его прочностью.

В зависимости от способа прозвучивания разделяют две градуировочные зависимости: «скорость распространения волн — прочность бетона», «время распространения ультразвуковых волн — прочность бетона».

Метод сквозного прозвучивания в поперечном направлении применяется для сборных линейных конструкций — балок, ригелей, колонн. Ультразвуковые преобразователи при таких испытаниях устанавливаются с двух противоположных сторон контролируемой конструкции.

Поверхностным прозвучиванием испытывают плоские, ребристые, многопустотные плиты перекрытия, стеновые панели. Волновой преобразователь устанавливается с одной стороны конструкции.

Для получения надежного акустического контакта между испытуемой конструкцией и рабочей поверхностью ультразвукового преобразователя используют вязкие контактные материалы типа солидола. Возможна установка «сухого контакта» с использованием конусных насадок и протекторов. Ультразвуковые преобразователи устанавливают на расстоянии не менее 3 см от края конструкции.

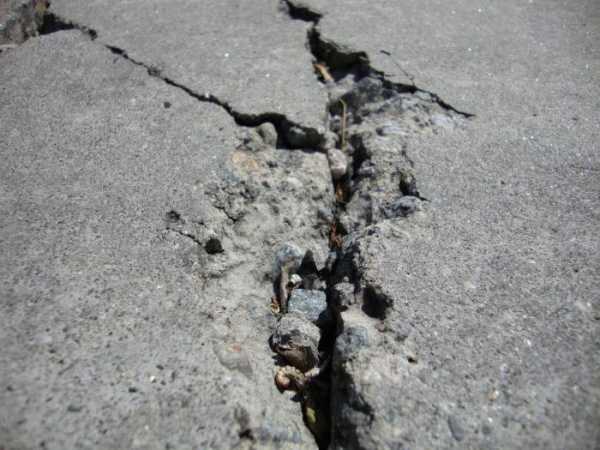

Появление трещин после заливки — часто встречающееся явление. Не знаете, чем заделать трещины в бетоне? Мы подскажем!

Способы уплотнения бетонной смеси — здесь описано, какие они бывают и какой выбрать.

Цена бетона М400 по этой ссылке, в нашем каталоге.

Приборы для ультразвукового контроля прочности состоят из электронного блока и датчиков. Датчики могут быть раздельными или объединенными для поверхностного прозвучивания.

Скорость распространения ультразвуковой волны в бетоне зависит от плотности и упругости материала, наличия в нем пустот и трещин, отрицательно влияющих на прочность и другие качественные характеристики. Следовательно, ультразвуковое прозвучивание предоставляет информацию о следующих параметрах:

  • однородности, прочности, модуле упругости и плотности;
  • наличии дефектов и особенностях их локализаций;
  • форме А-сигнала.

Прибор записывает и преобразует в визуальный сигнал принимаемые ультразвуковые волны. Оснащенность контрольного оборудования цифровыми и аналоговыми фильтрами позволяет оптимизировать соотношение сигнала и помех.

Методы разрушающего контроля прочности бетона

Каждый застройщик может выбирать самостоятельно методы неразрушающего контроля, но согласно существующим СНиПам разрушающий контроль является обязательным. Способов организации выполнения требований СНиПов существует несколько.

  • Контроль прочности бетона может проводиться на специально изготовленных образцах. Применяется этот метод при производстве сборных железобетонных конструкций и для выходного контроля БСГ (бетонной смеси готовой) на стройплощадке.
  • Прочность бетонов может контролироваться на образцах, которые были получены способами выпиливания и вырубывания из самой конструкции. Места взятия проб определяются с учетом снижения несущей способности в зависимости от напряженного состояния. Целесообразно, чтобы эти места указывались самими проектировщиками в проектной документации.
  • Испытания образцов, изготовленных на месте проведения работ в условиях, определенных конкретным технологическим регламентом. Однако укладка бетона в кубы для проведения последующих испытаний, его твердение и хранение значительно отличаются от реальных условий укладки, уплотнения и твердения рабочих бетонных смесей. Эти различия существенно снижают достоверность получаемых таким способом результатов.

Самостоятельное измерение прочности бетона

Профессиональные методы определения прочности бетона дороги и не всегда доступны. Существует способ самостоятельного проведения обследования на прочность бетонных конструкций.

Для испытаний потребуется молоток весом 400-800 г и зубило. По приставленному к поверхности бетона зубилу наносится удар средней силы. Далее определяется степень повреждения, нанесенного поверхностному слою. Если зубило оставило лишь небольшую отметину, то бетон можно отнести к классу прочности В25. При наличии более значительной зазубрины бетон можно отнести к классам В15-В25. Если зубило проникнет в тело конструкции на глубину менее 0,5 см, то образец можно отнести к классу В10, если более 1 см — к классу В5. Класс или марка бетона по прочности — это основной показатель качества бетонной смеси, которые определяют среднюю прочность бетона. Например, средняя прочность бетона В30 (М400) составляет 393 кгс / см2.

Ориентировочно определить прочность бетона Rб в на 28 сутки в МПа можно по формуле Боломея-Скрамтаева, которая является основным законом прочности бетона. Для этого необходимо знать марку примененного цемента — Rц и цементно-водное соотношение — Ц/В. Коэффициент А при нормальном качестве заполнителей равен примерно 0,6.

Rб = А*Rц*(Ц/В-0,5)

При этом набор прочности бетона во времени подчиняется формуле

n = Марочная прочность *(lg(n) / lg(28)) , где n не менее 3 дней,

на 3 сутки бетон набирает около 30% марочной прочности, на 7 сутки — 60-80%, а 100% предел прочности достигается на 28-е сутки. Дальнейшее повышение прочности бетона происходит, но очень медленно. Согласно СНиП 3.03.01-87, уход за свежим бетоном продолжается до набора 70% прочности или до другого срока распалубливания.

Методы самостоятельного определения прочности бетонных конструкций просты и экономичны. Однако в случае строительства важных объектов целесообразно обратиться к услугам специализированных лабораторий.

Желаете сэкономить? Изучите цены на бетон от компании «ТД Навигатор».

www.navigator-beton.ru

методы, аппаратура, ГОСТ. Контроль и оценка прочности бетона

При проверке строительных конструкций определение прочности бетона осуществляется для выяснения их состояния на текущий момент времени. Фактические показатели после начала эксплуатации обычно не совпадают с проектными параметрами. На них непосредственное влияние оказывают деформационные нагрузки и внешние факторы. В процессе диагностики могут использоваться разные методы.

Базовые термины и определения

Прежде чем рассмотреть основные способы контроля и оценки прочности бетона, рекомендуется ознакомиться с некоторыми понятиями, чтобы в дальнейшем не возникало вопросов. Все термины и определения, необходимые для более четкого понимания темы, представлены ниже.

  • Бетон – строительный материал, полученный искусственным путем в результате твердения раствора с вяжущим веществом и наполнителями. В состав смеси для достижения наилучших эксплуатационных качеств могут вводиться дополнительные добавки.
  • Прочность – свойство затвердевшего материала воспринимать нагрузки механического характера, не разрушаясь при этом. При эксплуатации конструкции подвергаются сжатию и растяжению, а также другим воздействиям.
  • Предел прочности – самое высокое значение оказываемой механической нагрузки, приведенное непосредственно к определенной площади сечения, после достижения которой происходит частичное или полное разрушение материала.
  • Разрушающие методы определения прочности бетона – контроль перечисленных параметров путем взятия контрольных образцов, отобранных из тестируемой конструкции по пунктам ГОСТ 28570.

  • Неразрушающий контроль – проверка надежности базовых свойств отдельных элементов конструкции без проведения демонтажных работ. При этом способе нет необходимости выводить объект из эксплуатации.
  • Участок испытания конструкции – определенная доля объема, длины или площади ограниченных размеров, для которой проводятся испытания на прочностные характеристики.

Для чего производится контроль?

При строительстве жилых зданий, промышленных или коммерческих объектов определение прочности бетона позволяет избежать многих негативных последствий. Материал используется на различных этапах возведения строений в различных целях. В зависимости от типа конструкций, требования к смесям могут существенно меняться. К примеру, для заливки фундаментов и стен применяются разные марки бетона, определяющиеся прочностными характеристиками.

Использование смесей, не отвечающих предъявляющимся требованиям, может приводить к образованию трещин, ухудшению эксплуатационных качеств и преждевременному разрушению конструкции. Исследования часто необходимы для определения возможности дальнейшего использования здания в каких-либо целях.

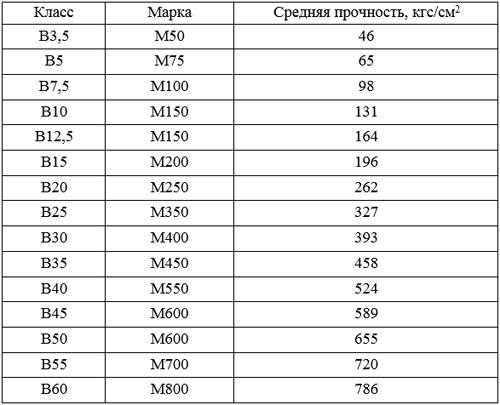

Таблица прочности бетона: соответствие классов и марок

Строительные растворы подразделяются на категории, при которых учитываются различные параметры. Обычно разбивается прочность бетона в МПа по классам, обозначающимся большой буквой с цифрой. Такая маркировка в профессиональной среде считается наиболее удобной. К примеру, раствор B25 будет иметь прочность 25 МПа.

Что касается марки бетона, то она выражает приблизительное значение в килограммах на квадратный сантиметр. Обозначение производится по тому же принципу. Однако при соотношении показателей нормативный коэффициент вариации может составлять 13,5 процентов.

Для примера предлагается ознакомиться со специальной таблицей прочности бетона, в которой приводятся соответствия между классами и марками смесей.

Класс

Марка

Прочность, кгс/кв. м

B5

M75

65

B10

M150

131

B15

M200

196

B25

M350

327

B35

M450

458

Что оказывает влияние на прочность?

При протекании химических процессов происходит застывание бетонной смеси. Вода вступает во взаимодействие с вяжущим веществом. Под влиянием некоторых факторов скорость протекания химической реакции может ускоряться или затормаживаться. От них же в некоторой степени будет зависеть конечная прочность бетона.

К важным факторам следует отнести:

  • изначальную активность вяжущего вещества;
  • количество воды в составе;
  • уровень уплотнения;
  • температурный режим и влажность;
  • качество смешивания компонентов.

Немаловажную роль играет качество используемых наполнителей. Компоненты с мелкой фракцией и глинистыми веществами приводят к снижению прочности. Крупные частицы имеют лучшую адгезию с вяжущим веществом. Их применение положительно сказывается на показателях прочности.

Классификация методов исследования

При определении прочности бетона в строительных конструкциях приходится решать непростые технические задачи. Развитие теоретических и практических исследований в сфере контроля качества строительных составов привело к появлению многочисленных методов. Каждый из них имеет конкретную сферу применения, а также свои плюсы и минусы.

Если брать способ воздействия непосредственно на испытываемую конструкцию, то можно выделить три основных метода.

  1. Разрушающий. После проведения контрольных операций образец использовать по назначению невозможно.
  2. Неразрушающий. Осуществление испытаний не сказывается на эксплуатационных способностях конструкции.
  3. Локально разрушающий. После проведения специальных мероприятий требуется ремонт сооружения.

Обследование должно производиться только после детального ознакомления с проектно-технической документацией. Получив определенные сведения об используемом составе и технологии изготовления конструкции, можно приступать к работам по определению прочностных качеств.

От каких факторов зависит выбор метода?

Чтобы узнать предел прочности бетона, необходимо сначала определиться с методикой исследования. На ее выбор влияние оказываются следующие факторы:

  • состояние строительной смеси;
  • доступность тестируемых участков;
  • количество собранной информации;
  • наличие или отсутствие разнородных слоев в конструкции.

Несмотря на многообразие методик, результаты, полученные разрушающими способами, являются наиболее достоверными, так как при испытаниях измеряется искомый показатель – усилие, прилагаемое при сжатии. Кроме того, тщательно изучается образец, взятый непосредственно из тела конструкции, а не верхняя часть.

Разрушающие методы контроля

Сущность способов заключается в исследовании образцов, полученных выбуриванием или выпиливанием из готовой конструкции. На них оказывается статическая нагрузка с постепенным увеличением скорости роста. В результате удается рассчитать напряжения при приложенных усилиях.

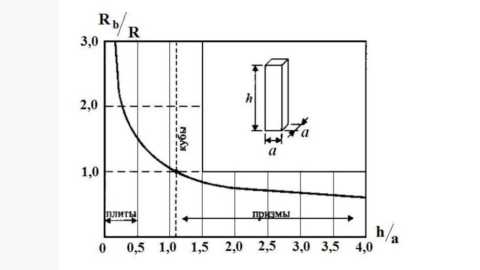

Габариты и форма взятых образцов зависят от типа проводимых испытаний. Они должны отвечать требованиям ГОСТ 10180.

Метод исследования

Форма испытываемых образцов

Размеры элементов в миллиметрах

Определение показателей прочности бетона на растяжение и сжатие

Куб

Длина ребер фигуры может составлять 100, 150, 200 или 300 мм

Цилиндр

Для исследования берется образец высотой в два диаметра, один из которых может иметь те же размеры, что и ребра куба.

Проверка прочностных показателей на осевое растяжение

Призма, имеющая квадратное сечение

Размеры испытываемого элемента могут быть следующими: 200 х 200 х 800, 100 х 100 х 400 или 200 х 200 х 800 мм.

Цилиндр

При проведении исследований берутся образцы тех же размеров, что и в случае, указанном выше.

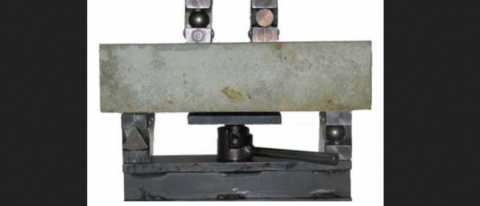

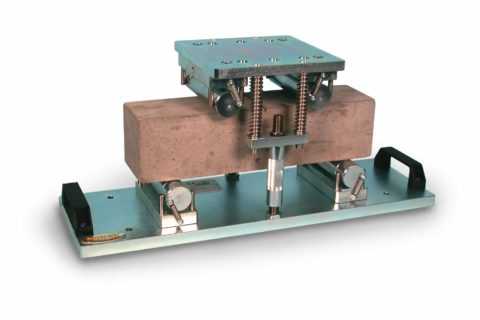

Определение прочностных качеств на растяжение при изгибе и осуществлении раскалывания

Призма, имеющая квадратное сечение

В ходе работ берутся образцы следующих размеров: 200 х 200 х 800, 100 х 100 х 400 и 150 х 150 х 600 мм.

Для определения прочности бетона собираются его пробы посредством выбуривания или выпиливания отдельных частей.

  1. Места назначаются после предварительного осмотра. Участок испытания конструкции должен находиться на некотором удалении от стыков и краев.
  2. Оставшиеся канавки после взятия образцов замуровываются мелкозернистым бетоном.
  3. В процессе выбуривания или выпиливания применяются пилы с алмазными дисками, специальные коронки или подходящий твердосплавный инструмент.
  4. На участках взятия проб не должно быть арматуры. Если такой вариант не может быть осуществлен, то берется часть бетона с металлическими прутьями сечением до 16 мм для образцов с размерами более 10 см.
  5. Наличие арматуры недопустимо при исследованиях на осевое растяжение и сжатие. Это негативно сказывается на конечных показателях. Кроме того, прутьев не должно быть в пробах, имеющих форму призмы, при испытаниях на растяжение при изгибе.
  6. Места извлечения образцов, их количество, а также размеры определяются правилами контроля прочности бетона с учетом пунктов ГОСТ 18105.

Каждая взятая заготовка маркируется и описывается в протоколе. После этого она подвергается тщательной подготовке для дальнейших испытаний. Все образцы должны иметь специальную схему, в которой четко отражена ориентация частей непосредственно в конструкции.

Неразрушающий контроль механическим способом

В основе данного метода лежат градуировочные зависимости. Они базируются на косвенных характеристиках. К таковым относятся:

  • показатели отскока бойка непосредственно от бетонной поверхности;
  • параметры энергии ударного импульса;
  • размеры отпечатков, оставшихся в результате механического воздействия;
  • напряжение, приводящее к местному разрушению при отрыве;
  • усилие при осуществлении разрыва на ребре конструкции.

В правилах контроля прочности бетона предлагается применять определенный набор измерительных приспособлений при проведении испытаний: штангенциркуль, угловой масштаб, часовой индикатор и некоторые другие инструменты. Количество проводимых испытаний и расстояния между рабочими участками приводятся в таблице.

Применяемый метод исследований

Число проводимых мероприятий

Расстояние в миллиметрах

От краев конструкции

Между рабочими зонами

Скалывание ребра

2

200

Пластическая деформация

5

50

30

Отрыв

1

50

Двойной диаметр диска

Упругий отскок

5

50

30

Ударный импульс

10

50

15

Отрыв со скалыванием

1

150

Глубина выемки, умноженная на 5

Вышеуказанные мероприятия должны производиться на участке бетонной конструкции общей площадью 100-600 кв. см. После осуществления основных испытаний данные заносятся в специальный журнал для установки градуировочных зависимостей между косвенными характеристиками и прочностными показателями затвердевшего раствора.

Неразрушающий контроль физическими методами воздействия

К категории таких способов относятся технологии акустического воздействия и проникающих излучений. Они предоставляют возможность судить о качественных характеристиках конструкции по внутренней структуре, так как измеряется скорость распространения волн упругих колебаний непосредственно по испытываемому материалу.

Чаще всего используется прибор для определения прочности бетона ультразвуковым методом. Он позволяет снять показания без оказания механического воздействия на конструкцию. С его помощью измеряется скорость прохождения ультразвуковых волн через слой бетона. При сквозном исследовании датчики могут располагаться с двух сторона, а при поверхностном – с одной.

Контроль с использованием ультразвука считается наиболее информативным и достаточно простым. Он позволяет не только оценить прочностные параметры, но и найти возможные дефекты внутри слоев. Используемый прибор имеет несколько режимов работы, которые представлены в таблице.

Режим

Описание

Калибровка

Позволяет приспособить прибор к характеристикам бетона. Измеряются поперечные волны внутри затвердевшей смеси, определяются важные параметры, необходимые для снятия качественных образов структуры массива.

Обзор

Дает возможность произвести быстрое изучение внутреннего строения конструкции. Измеряется толщина, обнаруживаются дефекты или предметы, находящиеся в массиве (арматура, трубы, кабели).

Сбор

Собираются данные об ультразвуковых исследованиях. Запись производится в различных положениях. Сканирование осуществляется в виде полосы (или особой ленты).

Просмотр

Применяется для анализа данных на длительном отрезке времени. На экране в данном случае присутствуют все типы изображений. Они могут отображаться по очереди или сразу.

Ультразвуковой измеритель прочности бетона позволяет проводить многочисленные испытания многократно, осуществляя постоянный контроль изменения параметров. Недостатком считается погрешность при соотношении акустических характеристик с базовыми параметрами.

О затвердевании строительных смесей на основе цемента

Существует прямая зависимость прочности бетона от температуры в процессе застывания. Нормальными условиями принято считать режим от 15 до 20 градусов. С понижением температуры замедляется нарастание прочности. При заморозках затвердевание будет происходить, если в состав были добавлены специальные присадки.

Повышение температуры ускоряет процесс застывания, особенно если влажность является достаточной. Однако нагрев более 85 градусов противопоказан, так как сложно защитить бетонную смесь от пересыхания. Процесс затвердевания можно стимулировать двумя способами. Первый из них заключается в использовании внутреннего тепла, а второй – внешнего.

Об анализе возможных проблем при определении прочности

Используя ультразвуковой измеритель прочности бетона, необходимо особое внимание уделить установлению градуировочных зависимостей. Без них полученные данные не могут считаться доказательными. Для получения более точных результатов придется учесть количество и состав наполнителя, уровень уплотнения, расход цемента и многое другое.

fb.ru

Определение прочности бетона методом отрыва со скалыванием

Прочность является, пожалуй, одним из главных параметров бетона, который определяет его эксплуатационные свойства. Поэтому при возведении важных несущих конструкций, строители тщательно следят за этим показателем. Наиболее распространенным способом контроля является определение прочности бетона методом отрыва со скалыванием. Однако, существует и масса других способов.

Проверка прочности бетона ультразвуком



Поэтому в данной статье мы подробно рассмотрим, как определить прочность бетона наиболее распространенными современными методами.

Виды способов проверки прочности

Наиболее достоверным способом контроля качества бетона является испытание бетонной конструкции, после того, как материал наберет свою проектную прочность.

Что касается испытания отдельно выполненных контрольных образцов, то оно позволяет определить лишь качество бетонной смеси, но не прочности материала в конструкции. Связано это с невозможностью обеспечение одинаковых условий набора прочности опытного образца (вибрирование, нагрев и пр.) и бетонного изделия.

Все существующие методы контроля подразделяются на три группы:

  • Прямые неразрушающие;
  • Разрушающие;
  • Косвенные неразрушающие.

Нередко используют неразрушающие способы контроля, однако, чаще всего работу выполняют косвенными методами. К последней группе относится испытание контрольных образцов, а также образцов отобранных из бетонной конструкции.

Определение прочности на сжатие гидравлическим прессом

Обратите внимание! По показателю прочности при сжатии определяют класс бетона. Для этого бетонные кубики раздавливают при помощи гидравлического пресса, который выдает результат.

Надо сказать, что разрушающие способы также широко распространены в строительстве, однако применяют их реже, так как они нарушают целостность конструкции. Кроме того, цена таких испытаний очень высокая.

Поэтому на сегодняшний день наиболее распространенными являются следующие методы определения прочности:

  • Способ упругого отскока;
  • Ультразвуковой метод;
  • Способ ударного импульса.

Надо сказать, что разные способы проверки имеют разную погрешность:

Название способаПогрешность измеренияДиапазон использования МПа
Ударный импульс±50%10-70
Пластическая деформация±30-40%5-50
ОтрывДанные отсутствуют5-60
Упругий отскок±50%5-50
Скалывание ребраДанные отсутствуют10-70
Отрыв со скалываниемДанные отсутствуют5-100
Ультразвуковой метод±30-50%10-40

Основные требования к проверке прочности

Согласно требованиям, изложенным в СП 13-102-2003, выборку бетона для исследования косвенным и прямым методами необходимо выполнять более чем на 30 участках, однако, этого недостаточно для построения и использования градуировочной зависимости.

Еще необходимо, чтобы зависимость, полученная парным корреляционно-регрессивным исследованием, имела коэффициент корреляции не меньше 0,7, а также среднеквадратическое отклонение составляло менее 15 процентов средней прочности. Для выполнения этих условий, точность измерений должна быть очень высокой, при этом прочность бетона должна меняться в широком диапазоне.

Надо сказать, что при исследовании конструкций, эти условия соблюдаются довольно редко. Дело в том, что базовый метод испытаний сопровождается значительной погрешностью.

Кроме того, прочность бетона на поверхности может отличаться от прочности на некоторой глубине. Однако, если бетонирование выполнено качественно и бетон соответствует своему проектному классу, то параметры однотипных конструкций не меняются в широком диапазоне.

Чтобы определить прочность без нарушения действующих норм, следует воспользоваться прямыми неразрушающими или разрушающими способами.

По ГОСТ 22690-88 к прямым способам относятся:

  • Метод отрыва;
  • Отрыв бетона со скалыванием;
  • Скалывание ребра.

Теперь подробней рассмотрим наиболее распространенные технологии определения качества бетона.

Анкерное устройство для испытания бетона

Технология определения прочности

Способ отрыва

Принцип данного метода базируется на измерении усилия, которое нужно приложить для отрыва участка бетонной конструкции. Отрывающую нагрузку применяют  к ровной поверхности бетонной конструкции. Для этого к ней приклеивается стальной диск, который при помощи тяги соединяется с измерительным прибором.

Диск приклеивают при помощи клея на эпоксидной смоле. ГОСТ 22690-88 рекомендует использовать клей ЭД20 с цементным наполнителем. Правда, в наше время существуют надежные двухкомпонентные клеи.

Клей ЭД-20

Данная технология подразумевает приклеивание диска без дополнительных мер по ограничению участка отрыва. Что касается площади отрыва, то она непостоянная и определяется после каждого испытания.

Правда, в зарубежной практике участок отрыва предварительно ограничивается бороздой, выполняемой кольцевыми сверлами. В этом случае площадь отрыва постоянная и известная.

После определения необходимого для отрыва усилия, получают устойчивость материала к растяжению.

По нему, при помощи эмпирической зависимости вычисляют прочность на сжатие при помощи такой формулы – Rbt = 0,5∛(R^2 ), где:

  • Rbt – прочность на растяжение.
  • R – прочность на сжатие.

Устройство ОНИКС-ОС 10

Для исследования бетона методом отрыва применяются те же приборы, что и для метода отрыва со скалыванием, это:

  • ПИБ;
  • ОНИКС-ОС;
  • ПОС-50МГ4;
  • ГПНС-5;
  • ГПНВ-5.

Обратите внимание! Чтобы выполнить испытание, также понадобится захватное устройство, а именно – диск с закрепленной на нем тягой.

На фото — проверка качества бетона отрывом со скалыванием

Отрыв со скалыванием

Данный способ имеет много общего с вышеописанным методом. Основное его отличие заключается в способе монтажа устройства к бетонной конструкции. Чтобы приложить к ней отрывающее усилие применяют лепестковые анкеры, которые могут быть разных размеров.

Анкеры вставляются в отверстия, пробуренные в области измерения. Как и в предыдущем случае, прибор измеряет разрушающее усилие.

Вычисление прочности на сжатие осуществляется при помощи зависимости, выраженной формулой — R=m1*m2*P, где:

  • m1 обозначает коэффициент максимального размера крупного наполнителя;
  • m2 обозначает коэффициент перехода к прочности на сжатие. Он зависит от условий вида бетона, а также условий набора прочности.
  • P – разрушающее усилие, полученное в результате исследований.

В нашей стране этот метод является одним из наиболее популярных, так как он достаточно универсальный. Он предоставляет возможность выполнить испытание на любом участке конструкции, так как не требует наличия ровной поверхности. Кроме того, закрепить лепестковый анкер своими руками в толще бетона не составляет труда.

Правда, имеются и некоторые ограничения, которые заключаются в следующих моментах:

  • Густое армирование конструкции – в этом случае измерения будут недостоверными.
  • Толщина конструкции – она должна быть в два раза больше длины анкера.

Устройство для определения качества бетона путем скалывания ребра

Скалывание ребра

Данная технология является последним прямым методом неразрушающей проверки контроля. Основной ее особенностью является определение усилия, которое прикладывается для скалывания участка бетона, расположенного на ребре конструкции.

Конструкция прибора, который можно установить на бетонное изделие с одним внешним углом, была разработана относительно недавно. Монтаж устройства к одной из сторон осуществляется при помощи анкера с дюбелем.

После получения данных с прибора, определяют прочность на сжатие по следующей нормированной зависимости, выраженной формулой — R=0,058*m*(30P+P2), где:

  • m – коэффициент, учитывает крупность заполнителя.
  • P — усилие, приложенное для скалывания бетона.

Поверхностное прозвучивание бетона ультразвуком

Ультразвуковое определение

Ультразвуковой метод определения прочности бетона основан на взаимосвязи между прочностью материала и скоростью распространения в нем ультразвуковых волн.

Причем существует две градуировочные зависимости:

  • Времени распространения волн ультразвука и прочности материала.
  • Скорости распространения волн ультразвука и прочности материала.

Каждый способ предназначен для определенного типа конструкций:

  • Сквозное прозвучивание в поперечном направлении – применяют для линейных сборных конструкций. При таких исследованиях приборы устанавливают с двух сторон испытываемой конструкции.
  • Поверхностное прозвучивание – применяют для исследования ребристых, плоских, многопустотных плиты перекрытия и стеновых панелей. В этом случае устройство устанавливается только с одной стороны конструкции.

Для обеспечения качественного акустического контакта между испытываемой конструкцией и ультразвуковым преобразователем, применяют вязкие материалы, к примеру, солидол. Также распространен «сухой контакт», но в этом случае используют конусные насадки и протекторы.

Приборы для ультразвукового исследования состоят из двух основных элементов:

  • Датчиков;
  • Электронного блока.

Датчики могут быть:

  • Раздельными – для сквозного прозвучивания.
  • Объединенными – предназначенные для поверхностного прозвучивания.

К достоинствам данного способа проверки относится простота и универсальность.

Схема устройства молотка Кашкарова

Исследование молотком Кашкарова

Процесс испытание бетона молотком Кашкарова регламентирован ГОСТом 22690.2-77. Данный способ используют для определения прочности материала в диапазоне 5-50 МПа.

Инструкция по исследованию бетона данным методом выглядит следующим образом:

  • Вначале подыскивается ровный участок конструкции.
  • Если на его поверхности имеется шероховатость или краска, то необходимо выполнить зачистку участка металлической щеткой.
  • Затем на поверхность бетона следует положить копировальную бумагу и сверху лист обычной белой бумаги.

Молоток Кашкарова

  • Далее по бетонной поверхности наносится удар молотком Кашкарова средней силы перпендикулярно к плоскости бетона. В результате удара остается два отпечатка – на эталонном стержне и листе бумаги.
  • После этого металлический стержень сдвигается не менее чем на 10 мм и наносится еще удар. Для большей точности исследования, процедуру нужно повторить несколько раз.
  • Затем следует измерить отпечатки на эталонном стержне и бумаге с точностью до 0,1 мм.
  • Измерив отпечатки, следует сложить отдельно диаметры, полученные на бумаге, и диаметры на эталонном стержне.

Косвенным параметром прочности бетона является средняя величина отношения отпечатков на эталонном стержне и на бетоне.

Проверка качества бетона методом отскока

Метод отскока

Данный способ исследования является наиболее простым. Испытание выполняется при помощи специального электронного прибора. В нем имеется молоток, вдавливающий шарик в бетон. Электроника определяет прочность материала по отскоку шарика после вдавливания.

Для испытания бетона надо упереть устройство в бетонную поверхность и нажать соответствующую кнопку. Результаты высвечиваются на экране прибора. Надо сказать, что практически так же происходит процесс испытания материала при помощи  устройства ударно-импульсного типа.

Вот и все основные способы определения качества бетона, которые чаще всего применяются в современном строительстве.

Вывод

Как мы выяснили, существует довольно много способов определения прочности бетона. Причем, назвать какой-то из них лучшим невозможно, так как разные способы, как правило, предназначены для разных типов бетонных конструкций, а также имеют разные погрешности.

Из видео в этой статье можно получить дополнительную информацию по данной теме.

masterabetona.ru

Прочность бетона — основные методы определения прочности бетона



Прочность бетона на сжатие, является важнейшей технической характеристикой, регламентируемой действующими нормативными документами: ГОСТ и СНиП. В соответствии с практическими исследованиями 80-85% марочной прочности бетон приобретает на 28 сутки после затворения водой.

СодержаниеСвернуть

Конечно, при этом температура окружающего воздуха должна находиться в пределах 20-25 градусов Цельсия. Максимально же возможная прочность бетонной конструкции достигается через 3-4 года после заливки.

Оценка прочности бетона различными методами

Так как прочность бетона является самой важной характеристикой, от которой зависит прочность сооружения, конструкторами и технологами разработаны и активно применяются следующие варианты испытаний бетона на прочность:

  • Неразрушающие механические методы контроля. Основаны на опосредственной оценке технической характеристики, полученной методами: упругого отскока, удара, и отрыва со скалыванием.
  • Определение прочности бетона ультразвуковым методом. В этом случае используется специальная ультразвуковая установка, которая «просвечивает» проверяемую конструкцию и определяет прочность бетона в зависимости от скорости распространения ультразвуковых волн.
  • Метод разрушающего контроля прочности. Согласно существующим СНиПам разрушающий контроль является обязательным при приемке здания или сооружения в эксплуатацию.
  • Самостоятельный метод определения прочности бетона с помощью подручных материалов и инструментов: молотка, зубила и штангенциркуля.

Перечисленные способы имеют различную степень точности, находящуюся в пределах допускаемой погрешности.

Определение прочности бетона неразрушающими методами

  • Определение прочности с помощью молотка Физделя. При ударе рабочей частью молотка Физделя на поверхности бетона очищенной от посторонних материалов образуется отпечаток в виде лунки определенного диаметра. Величина диаметра, измеренная штангенциркулем, характеризует прочность бетона. Для достоверности результатов производится 12-15 ударов. Для расчета прочности принимается средний диаметр лунки.
  • Определение прочности с помощью молотка Кашкарова. Удар молотком Кашкарова оставляет на поверхности бетона два отпечатка. Один отпечаток остается на исследуемом объекте, второй отпечаток остается на эталоне (бетонном стержне известной прочности). В зависимости от соотношений диаметров отпечатков определяется прочность проверяемого объекта.
  • Прочность бетона неразрушающими методами определяемая с помощью: пистолета ЦНИИСКа, молотка Шмидта и склерометра. Указанные методы основаны на принципе упругого отскока рабочего органа от испытываемого объекта. Величина прочности бетона оценивается по шкале прибора, на которой фиксируются полученные данные.
  • Отрыв со скалыванием. Для проведения испытаний выбирается участок поверхности в теле, которого нет арматурного пояса. Для проверки прочности используются специальные анкерные устройства, внедряемые в толщу бетона. Оценка прочности производится по шкале анкерного устройства.

Определение прочности бетона с помощью ультразвука

Технология использует связь, которая существует между скоростью распространения ультразвуковых импульсов и прочностью бетонной конструкции. Для реализации метода необходимо специальное оборудование, состоящее из генератора ультразвуковых волн, блока управления и датчиков.

Кроме прочности бетона, приборы ультразвукового исследования позволяют определять дефекты, однородность, модуль упругости и плотности толщи исследуемого объекта.

Разрушающие методы определения прочности бетона

В соответствии с требованиями действующего СП 63.13330.2012 г., проверка конструкций разрушающими методами являются обязательными, застройщикам остается выбрать приемлемый способ определения прочности бетона по контрольным образцам из следующего списка:

  • Контроль прочности, осуществляемый специальными прессами, разрушающими контрольные образцы, залитые в специальные формы. Аналогичным способом осуществляется проверка отпускной прочности бетона ГОСТ 18105-2010. «Бетоны. Правила контроля и оценки прочности».
  • Контроль прочности бетона разрушением образцов выпиленных или высверленных из толщи проверяемой конструкции.
  • Контроль прочности методом разрушения образцов изготовленных непосредственно на строительной площадке. В связи с тем, что время и условия набора прочности образцами и время и условия набора прочности залитой конструкцией существенно различаются, данный метод считается относительно достоверным.

Определения прочности бетона своими руками

Более-менее достоверные сведения о прочности залитого бетона можно получить без использования специального оборудования. Для самостоятельных испытаний потребуется следующий инструмент:

  • Слесарный молоток массой ударной части 400-600 граммов.
  • Штангенциркуль с глубиномером.
  • Слесарное зубило средней величины.

При этом показатель прочности бетона – размер следа и глубина проникновения зубила после нанесения удара молотком средней силы.

  • Если след от зубила едва виден, прочность бетона соответствует классу В25.
  • Более глубокая и хорошо видная отметина идентифицирует бетон класса В15-В25.
  • Проникновение зубила в тело материала более чем на 0,5 мм говорит о том, что перед нами бетон класса В10,
  • Проникновение зубила в толщу бетона более чем на 10 мм идентифицирует бетон класса прочности В5.

Несмотря на то, что самостоятельный метод определения прочности бетона весьма простой и очень экономичный, прочность материала особо ответственных конструкций лучше всего определять «научными» способами привлекая соответствующих специалистов оснащенных соответствующим оборудованием.

Класс прочности всех марок бетонов

Заключение

Показатели марки и класса бетонных материалов – это самые важные показатели их сопротивления сжатию и осевой растяжке. В отличии от качеств относительно стойкости к низким температурам, влаге, именно они учитываются в первую очередь при покупке материалов.



cementim.ru

приборы и методы для определения прочности

Определение прочности бетона неразрушающим способом

Какими бы качественными сырьевые материалы не были, и даже если найден идеальный подбор состава, крайне необходимо систематическое определение прочности бетона: ГОСТ 10180 — 2012, ГОСТ 22690 — 2015, ГОСТ 18105 — 2010, ГОСТ 28570 — 90 и прочая техническая документация, поможет не только протестировать, но и правильно произвести расчеты полученных данных подобной характеристики.

Содержание статьи

Многоликая прочность бетона

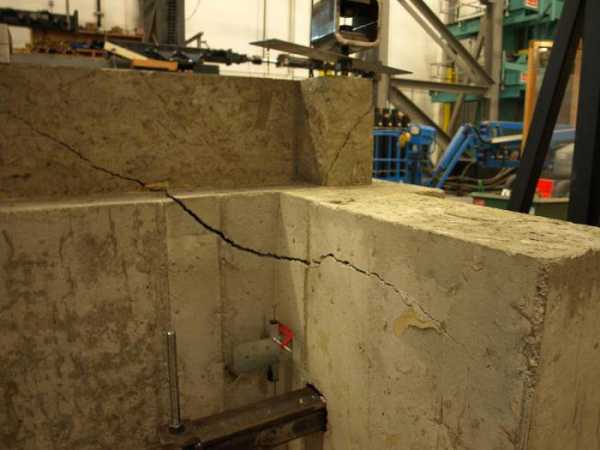

Бетонный образец в процессе испытания

Такое понятие, как прочность бетона довольно обширно.

Существует несколько видов прочности бетона:

  • Проектная — допускает полную нагрузку на бетон выбранной марки. По умолчанию, подобное значение должно быть у изделия после стандартного испытания образца в 28 — суточном возрасте при естественной выдержке.
  • Нормированная определяется по нормативным документам и стандартам.
  • Требуемая — символизирует минимальное значение, которое допускается при запроектированных нагрузках. Выявляется в строительных лабораториях.
  • Фактическая — прочность, узнаваемая непосредственная в процессе испытаний. Именно она и является отпускной — не менее 70% от проектной.
  • Разопалубочная — значение данной характеристики показывает когда можно без деформаций разопалубливать образцы или изделия.

Испытание бетонного образца

В общепринятом смысле, под прочностью подразумевается кубиковая на сжатие.

Но в особо узких кругах бетонщиков всегда уточняют, с какой именно качественной характеристикой имеют дело:

  • на сжатие;
  • на изгиб;
  • на осевое растяжение;
  • передаточная.

Рассмотрим подробнее каждую из них в отдельности.

Прочность на сжатие

За основу маркировки бетона традиционно принята кубиковая прочность бетона. Ее значения получают путем испытания на прессе образцов кубической формы с размерами ребер 150х150 мм в 28-суточном возрасте. Такое значение признанно эталонным для определения стойкости бетона на осевое сжатие.

Допускается использование образцов и других размеров. В соответствии с изменением масштаба, полученные данные разнятся.

В таком случае приводятся дополнительные расчеты, которые уравнивают полученные значения, до кубиковых. Делается это довольно просто: умножаются значения на масштабный коэфициент С, значение которого можно узнать из ГОСТ 10180 — 2012.

Образец кубической формы с размером ребра 150 см

Не смотря на то, что на всех крупных заводах производятся именно такие стандартные испытания образцов кубической формы, основной прочностью для сжатых бетонных элементов является призменная прочность (RB). Она показывает меньшие значения, чем при испытании стандартных образцов с ребром 150 мм (R). Что интересно, при увеличении отношения высоты (h) к площади основания призмы (a), прочность уменьшается.

При значении h/a=4 значение прочности становится относительно стабильным. Поэтому призменную прочность считают как временное сопротивление осевому сжатию при соотношении сторон h/a=4.

По графику видно зависимость призменной прочности от изменения размеров образца

Если призменная прочность более точно отражает основные характеристики бетонных образцов, то почему же используется только кубиковая? Ответ на такой неоднозначный вопрос довольно прост.

Внимание! На прочность бетонного образца влияет много факторов, ключевые из которых — непосредственно сырьевые компоненты, подбор состава, условия выдержки. Но, показывать “плохую” прочность образец также может по причине плохого уплотнения. И это, к сожалению, не редкость.

Уплотненные бетонные образцы

Если с более подвижными смесями такой проблемы нет, то изготовить из жесткого бетона хорошо уплотненный образец в лабораторных условиях тяжело физически. Из этого соображения, чтобы не искажать полученные значения из-за человеческого фактора, принято считать кубиковую прочность основной. Хотя при проектировании железобетонных конструкций используют именно призменную прочность.

Прочность на растяжение при изгибе

Прибор определения прочности бетона на растяжение при изгибе

Основная задача бетона любой марки — стойко выдерживать любые сжимающие нагрузки. Именно в этом его сила. Поэтому такая характеристика, как прочность бетона на растяжение при изгибе, используется в “строительном, производственном обиходе” редко. Подобные показатели применимы при проектных работах.

Поэтому определение прочности бетонной смеси на растяжение при изгибе — это довольно редкое испытание в любой строительной лаборатории, так как создать необходимые нагрузки для образца довольно непросто. Поэтому такие характеристики больше расчетные. Используются проектировщиками давно выведенные в проектных институтах цифры и значения.

Передаточная прочность

Прибор для напряжения бетонных изделий

Существует такое понятие, как передаточная прочность бетона. На строительной площадке подобная терминология не применяется, да и прорабы не всегда представляют “что это такое, и с чем его едят”. Это определение чисто производственное, которое обозначает прочность бетона в момент обжатия при передаче напряжения арматуры бетону.

Это важная характеристика, без которой нельзя качественно изготовить любое преднапряженное изделие. Подобное значение нормируется проектной документацией и прочими техническими документами на производимое железобетонное изделие. Обычно она назначается не ниже 70% от проектной прочности.

Как определить прочность бетона? Да очень просто.

Для этого используется нехитрая формула определения прочности бетона передаточной:

  • Rbp = 0,7B,
  • Где:  Rbp — передаточная прочность;
  • B — проектная прочность;
  • 0,7 — неизменяемый коэффициент.

Внимание! Если значение при испытании удовлетворяет расчетному, то изделие рекомендуется снять с напряжения. Если же нет, то на усмотрение технолога или заведующего лабораторией принимается решение о продлении времени предварительного напряжения изделия.

Приборы и оборудование для определения прочности бетона

Приборы для неразрушающего контроля прочности бетона

Сегодня существуют различные методы определения прочности бетона.

В зависимости от них, применяются и требуемые приборы:

  • Пресс — стандартное оборудование любой строительной лаборатории. Бывает различного принципа действия, но самый надежный и популярный — гидравлический. Существует масса моделей и видов подобного оборудования. С помощью одних можно тестировать только бетонные образцы: кубики на сжатие, и растяжение цементных балочек. Другие же расширяют область своего использования до испытаний крупноразмерных блоков, кирпичей и прочих материалов. Определить прочность бетона с его помощью можно буквально за пару минут, только нужно уметь с ним работать и фиксировать необходимые значения.

Пресс для определения прочности бетона

  • Приборы для определения прочности бетона неразрушающим методом, сегодня получили небывалую популярность. Склерометром можно проверить прочность бетона конструкций при обследовании в строящихся объектах, и в зданиях, уже давно сданных в эксплуатацию. Не нужно выпиливать из массива кубики. Все делается гораздо проще. При этом цена на подобные приборы довольно высокая — в зависимости от типа и функций, которыми обладает прибор для определения прочности бетона неразрушающим методом. Протестировать необходимую конструкцию можно своими руками, без помощи специалистов. Нужно только четко следовать всем параметрам, которые предусматривает инструкция по использованию. Как пользоваться склерометром, можно подробнее посмотреть в видео в этой статье.
  • Еще один прибор, предназначающийся для выявления основных характеристик — молоток для определения прочности бетона. До широкого распространения стеклометров, на стройплощадках и в лабораториях постоянно пользовались эталонным молотком Кашкарова. Проводить испытание методом упругого отскока довольно сложно. Подобная методика определения прочности бетона требует определенного навыка и знаний. 229690-88 ГОСТ по определению прочности бетона неразрушающими методами позволит сориентироваться в подобной области. Но лучше всего осваивать упругий отскок на практике — так больше шансов научиться правильно производить подобное тестирование.

На фото молоток Кашкарова

Методика проведения испытания неразрушающим методом

Поскольку определить среднюю прочность бетона неразрушающим методом можно без специальной подготовки, прямо на объекте, с помощью современных электронных приборов, рассмотрим именно такой метод, который заключает в себе несколько этапов:

  • Этап 1. Необходимо выбрать ровную грань изделия без трещин, сколов и прочих дефектов. Именно на ней и будут производиться дальнейшие испытания.
  • Этап 2. В зависимости от типа прибора, следующий порядок действий может отличаться, но основные принципы едины для любого прибора. А именно, после включения склерометра и выбора необходимой функции необходимо расположить его по отношению к поверхности бетонного изделия строго под прямым углом, и нажать на соответствующую кнопку.
  • Этап 3. На экране высветится полученное значение. В инструкции к прибору будет указано общее число проведения вышеописанной операции для получения среднего значения.
  • Этап 4. По необходимости можно составить акт определения прочности железобетонных конструкций неразрушающим методом, который будет иметь законную силу.

Правильное расположение прибора относительно испытуемой поверхности



После того, как определение прочности бетона неразрушающим способом закончено, необходимо полностью отключить прибор. Очень удобный “гаджет” для любого прораба, да и простого мастера. Он точно не “соврет” о качестве бетона на любом этапе строительства. Только нужно не забывать о его постоянной поверке.

beton-house.com

Чем и как определяется прочность бетона?

Прежде чем начать строительство небольшого дома или крупной многоэтажки, мастера и компании обязаны провести испытание стройматериала на прочность. Да, даже один из самых популярных и востребованных строительных материалов — бетон — требует проверки. Несмотря на то, что бетонную смесь считают одним из мощных и долговечных материалов для строительства, он все же подвержен неблагоприятному воздействию внешней среды. Испытание бетона на стойкость — отличный способ, чтобы определить механические характеристики материала. Такой контроль позволит в дальнейшем времени прогнозировать поведение бетонных сооружений при нагрузках и природных катаклизмах.

Общие сведения

Определение прочности бетона проводиться только после наблюдения показателей, что определяют механические характеристики смеси. Среди основных типов макроструктуры бетона выделяют плотную, плотную с пористым заполнением, ячеистую и зернистую структуры. В зависимости от нее и будет определяться способность будущего устройства конструкции выдерживать нагрузки и оказывать им сопротивление.

Прочность цементной смеси также зависит от следующих факторов:

  • качества и активности вяжущих элементов;
  • структуры бетона и гранулометрического состава заполнителей;
  • их формы, размеров и прочности;
  • количества воды на единицу объема.

Не стоит забывать и о степени уплотнения смеси, уходе за ней. Хорошему цементу можно не только «похвастаться прочностью». Он не должен крошиться, трескаться, колоться или расслаиваться. В первую очередь при выборе бетонной смеси советуем обратить внимание на ее состав. Помните, чем выше марка выбранного материала, тем большие нагрузки сможет выдерживать строение. Да, за такой продукт придется заплатить больше, но помните, на безопасности и сроке службы будущего строения экономить нельзя.

Также в бетоне должны присутствовать модификаторы, это специальные вещества, которые увеличивают прочность и скорость застывания смеси в конструкциях. Для хорошей устойчивости бетонной конструкции ее нужно дополнительно армировать. Армирование — это погружение металлических прутов или проволок в бетонный материал.

Не стоит и забывать про условия, в которых происходит заливка бетонного раствора. Позаботьтесь о подходящей температуре и влажности воздуха, теплоизоляции. Бетон должен не быть переувлажненным, но также не высохнуть слишком быстро. Нужно определить оптимальное время, чтобы цемент успел качественно прореагировать с водой.

Вернуться к оглавлению

Проверка стандартных образцов

Процедура определения прочности бетона.

Прочность бетонной смеси неразрывно связана со многими факторами. Она определяется несколькими методами, также необходим профессиональный прибор, который будет измерять технические характеристики. Методы определения прочности бетона разные. Рассмотрим самые популярные.

Испытание цемента на крепость проводят по контрольным образцам — это кубики или цилиндры из раствора. Бетон замешивают в строгих пропорциях и дают ему высохнуть 28 суток. После этого подготовленные контрольные образцы помещают в специальные приборы, например, пресс, и сжатием пытаются их разрушить.

Еще один популярный разрушающий метод — исследование кернов. Из уже готового застывшего бетонного сооружения вырубают или пытаются выбурить монолит. Кусок такого продукта отправляют на лабораторные тесты для испытания бетона (например, разрушающее испытание бетона под прессом).

Обычно монолит бурят с помощью алмазных корок, это позволяет провести процесс без вреда для конструкции. Но помните, что такие разрушающие методы исследования бетона на прочность дорогие. Также образец сложно извлечь, а если сделать это неправильно, то можно серьезно навредить конструкции.

Для определения устойчивости можно использовать неразрушающие методы. Суть этой работы заключается в том, что специалисты измеряют предел прочности бетона, а другие показатели, которые связаны между собой и влияют на этот фактор. Способы проведения неразрушающего контроля требуют больших трудоемких затрат, при этом они не всегда точные. Но все же большинство массовых и частичных инженерных задач можно решить неразрушающими методами.

Вернуться к оглавлению

Как подготовить образцы?

Для инспекции бетона на прочность используют несколько кубиков (их заливают в стандартные формы) из смеси и проводят с ним специальную обработку. Помните, что при выборе материала для тестирования в него запрещено дополнительно вносить или удалять любые наполнители. Заполнение бетоном форм должно происходить за полчаса после отбора, а извлечение — без использования воды или прочих жидкостей. Измерение прочности нужно проводить только через несколько дней. Образцы для испытания не должны иметь дефектов, трещин, расслоений, а наплывы раствора, что образовались после отливки в форму нужно удалить при помощи абразива.

Вернуться к оглавлению

Методы

  • Молоток Кашкарова.

    На сжатие. Испытание смеси на прочность проводят по разным технологическим схемам. Например, контроль прочности бетонного куба на сжатие проводится в несколько этапов. Сначала нужно установить образец в нижнюю плиту пресса, а верхняя будет постоянно опускаться. Плиты будут давить на образец до тех пор, пока бетонный куб при сжатии не разрушится. Но то, как расколется бетон должно соответствовать нормам, указанным в специальных документах. Если что-то пошло не так и результат не совпал с прогнозируемым, то такой метод не учитывается.

  • На растяжение. Можно провести испытание при помощи растяжения упругого элемента. «Подопытный» элемент помещают в испытательную машину и оказывают давление. При этом особое внимание уделяют измерению параметров упругого отскока твердых предметов и деформации бетона в месте удара.
  • Молоток Кашкарова. Опытные специалисты говорят, что нужно пользоваться приборами и методами проверки на прочность цементной смеси в комплексе и объединять результаты в единую картину. Если обратить больше внимания на метод определения прочности бетона неразрушающим контролем, то можно отметить, что он поможет установить надежность смеси в целой конструкции. Нужно ударить по бетону, а потом обязательно замерить отскок частиц и твердых предметов от поверхности, параметры деформации бетона в месте удара. Для нанесения удара обычно используют специальный «молоток Кашкарова». В местах исследования поверхность конструкции должна быть ровной, а удары нужно наносить через листы копировальной белой бумаги.
  • Отрыв. Отдельную группу представляет метод отрыва со скалыванием (на отрыв и скол). Если бетон проверяют на отрыв, то на его поверхность наклеивают диск из стали, который соединяют с механизмом, который будет работать до тех пор, пока не оторвет кусок бетона. Измерения результатов нужно записывать и сравнивать.
  • Скалывание. Метод скалывания заключается в том, чтобы от внешнего угла конструкции отколоть кусок цемента. Сразу же отметим, что для хорошей работы во время скалывания нужен крепки перфоратор или дрель. Такой неразрушающий контроль определяет прочность прочность по усилию, которое необходимо для скалывания участка конструкции, расположенному на ребре с внешней стороны.
  • Ультразвук. Ультразвуковое применяют для монолитных конструкций. Такой лабораторный тип испытания заключается в том, с какой скоростью будут распространяться звуковые колебания в бетоне. Проводят специальными приборами. Тут измеряется время, за которое распространяется ультразвук в бетоне.
Вернуться к оглавлению

Заключение

Определение прочности бетона будет эффективным и точным при условии, если мастер четко исполнит требования и правила проведения таких проверок. Чтобы достичь максимально точного результата в испытании бетона, нужно проведение в комплексе несколько методов контроля.

kladembeton.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
