Чугун определение | Справочник конструктора-машиностроителя
Углерод – форма графита, нередко употребляемая в качестве добавки при производстве чугуна, в соотношении 2 — 4 процентов от веса или 6 — 10 процентов от объема при обычном литье.
Микроструктуры графита внутри чугуна определяют его механические свойства.
При расположении графита в виде тонких хлопьев получается серый, который нельзя отменить и хрупкий.
Если графит принимает сфероидальную форму, в результате выплавляется мягкий, высокопрочный чугун.
P1010961
Скорость звука в чугуне можно измерить так же с помощью толщиномеров Моделей серий 25 и 35 ( Модели 35, 35HP, 35DL, 35DLHP или 25DL PLUS ) и датчика, соответственного толщине материала, обычно контактного датчика M106 или M1036 на 2.
25МГц.
Сии приборчики могут использоваться в качестве велосиметров.
При этом датчик крепится к примеру, а калибровка скорости звука делается с клавиатуры.
Скорость звука, добытая прибором в процессе калибровки, и является искомым значением.
Модель 25HP PLUS рекомендуется для наиболее тяжелых эпизодов, когда вовлечена сложная геометрия или измеряется страшно толстое литье ( более 22 или 50 мм ).
25HP PLUS, так же как 25HPV, позволяет получать непосредственно значение скорости звука.
Более того, эта модель оборудована дисплеем формы волны и может делать в теневом режиме.
Теневой режим более предпочтителен, чем оперирование импульс — эхо при проведении отдельных сложных измерений.
Дисплей формы волны позволяет оператору настроить коэффициент усиления, бланкирование и прочие параметры для оптимизации полученного эхосигнала и снятия показаний приборчика.
В зависимости от структуры чугуны подразделяют на бледные и бесцветные.
В белых чугунах весь углерод связан в химическое соединение карбид железа Fe 3 C — цементит.
белые обладают очень высокой твердостью и режущим инструментом обрабатываться не могут , если серые чугуны хорошо поддаются механической обработке .
Поэтому белые чугуны для изготовления изделий применяют крайне не часто, их используют главным образом в виде полупродукта для получения так называемых ковких чугунов.
Получение белого или серого чугуна зависит от его состава и скорости охлаждения.
Главный, который нельзя отменить структуру чугуна, — процесс графитизации ( выделение углерода в структурно — свободном виде ), так как от него зависит не только количество, форма и распределение графита в структуре, но и вид металлической основы ( матрицы ) чугуна.
В зависимости от степени графитизации матрица может быть перлитно — цементитной ( П — f — Ц ), перлитной ( П ), перлитно — ферритной ( П Ч — Ф ) и ферритной ( Ф ).
Отдельные элементы, включаемые в чугун ( в режиме мощности влияния : С, Si, Ni, Co, Cu ), способствуют графитизации, другие — препятствуют ( S, V, Cr, Sn, Mo, Mn ).
Наибольшее графитизирующее действие оказывают углерод и кремнии, минимальное — кобальт и медь.
spravconstr.ru
Белый чугун — это… Что такое Белый чугун?
Белый чугун
Бе́лый чугу́н — вид чугуна, в котором углерод в связанном состоянии в виде цементита, в изломе имеет белый цвет и металлический блеск. В структуре такого чугуна отсутствуют видимые включения графита и лишь незначительная его часть (0,03-0,30 %) обнаруживается тонкими методами химического анализа или визуально при больших увеличениях. Основная металлическая масса белого чугуна состоит из цементитной эвтектики, вторичного и эвтектоидного цементита, а легированного белого чугуна — из сложных карбидов и легированного феррита.
Физико-механические свойства
Отливки белого чугуна обладают износостойкостью, относительной жаростойкостью и коррозионной стойкостью. Наличие в части их сечения структуры, отличной от структуры белого чугуна, понижает эти свойства. Прочность белого чугуна снижается с увеличением содержания в нём углерода, а следовательно, и карбидов. Твёрдость белого чугуна возрастает с ростом доли карбидов в его структуре, а следовательно, и с увеличением содержания углерода.
Наивысшую твёрдость имеет белый чугун с мартенситной структурой основной металлической массы. Коагуляция карбидов резко снижает твёрдость чугуна.
При растворении в карбиде железа примесей и образовании сложных карбидов твёрдость их и белого чугуна повышается. По интенсивности влияния на твёрдость белого чугуна основные и легирующие элементы располагаются в следующей последовательности, начиная с углерода, определяющего количество карбидов и интенсивнее иных элементов увеличивающего твёрдость чугуна.
C — Ni — P — Mn — Cr — Mo — V — Si — Al — Cu — Ti — S.
Действие никеля и марганца, а отчасти хрома и молибдена, обуславливается их влиянием на образование мартенситно — карбидной структуры и содержание их в количествах, соответствующих содержанию в чугуне углерода, обеспечивает максимальную твёрдость белого чугуна.
Особо высокий твёрдостью НВ 800—850 обладает чугун с содержанием 0,7-1,8 % бора. Белый чугун является весьма ценным материалом для деталей, работающих в условиях износа при очень высоких удельных давлениях и преимущественно без смазки.
Прямая зависимость между износостойкостью и твёрдостью отсутствует; твёрдость не определяет износостойкость, но должна учитываться в совокупности со структурой чугуна. Лучшей износостойкостью обладает белый чугун с тонким строением основной металлической массы, в которой в виде отдельных мелких и равномерно распределённых включений или в виде тонкой сетки расположены карбиды, фосфиды и пр.
Структура основной металлической массы определяет и специальные свойства легированного чугуна — его коррозионную стойкость, жаропрочность, электросопротивление.
В зависимости от состава и концентрации легирующих элементов, основная металлическая масса легированного белого чугуна может быть карбидо — аустенитной, карбидо — перлитной и, помимо этого, содержать легированный феррит.
Основным легирующим элементом при этом является хром, связывающий углерод в карбиды хрома и сложные карбиды хрома и железа.
Твёрдые растворы этих карбидов обладают высоким электродным потенциалом, близким к потенциалу второй структурной составляющей основной металлической массы чугуна — хромистого феррита, а возникающие защитные окисные плёнки определяют повышенную коррозионную стойкость высокохромистого белого чугуна.
В присутствии хрома как дополнительного компонента существенно повышается температурная стойкость карбидов в связи со значительным замедлением диффузионных процессов при комплексном легировании.
Эти характерные особенности легированного белого чугуна определили области его использования в зависимости от структуры в качестве нержавеющего и магнитного чугуна и чугуна с высоким электросопротивлением.
Примечания
См. также
Ссылки
Справочник ЗАО УЗЦМ
dic.academic.ru
Литейный чугун и влияние примесей на его свойства » Привет Студент!
Первое место среди литейных материалов занимает чугун, высокие литейные и механические качества которого, а также относительная дешевизна обусловливают широкое применение его в машиностроении и строительстве.
Чугуном называется сплав, состоящий в основном из железа и углерода. Кроме углерода и железа, в состав чугуна обычно входит некоторое количество кремния, марганца, серы и фосфора.
Углерод, входящий в состав чугуна, может находиться частью в свободном и частью в связанном состоянии. Углерод, находящийся в свободном состоянии, может быть в форме пластинчатых включений различного размера или в виде округленных включений, а в связанном — или в виде химического соединения Fe3C (карбид железа, цементит), или в виде твердого раствора углерода в железе (аустенит, феррит).
В зависимости от требований, предъявляемых к литым деталям из чугуна, применяется чугун различного химического состава.
Влияние примесей
Углерод. Выше было сказано, что углерод, входящий в сплав с железом, может находиться как в свободном, так и в связанном состоянии. Литейные качества чугуна зависят не только от количества входящего в состав его углерода, но и от состояния, в котором он находится.
Увеличение количества свободного углерода способствует лучшему заполнению чугуном формы. Это объясняется тем, что в процессе графитизации чугун увеличивается в объеме, и поэтому лучше заполняет форму и дает меньшую усадку.
Чем медленнее идет охлаждение расплавленного чугуна, тем большая часть углерода выделяется в виде графита, т. е. в свободном состоянии и меньше в связанном, в виде цементита; чем больше скорость охлаждения, тем (при данном химическом составе) будет меньше свободного углерода в полученной отливке.
Цементит, являющийся главной структурой составляющей белого чугуна, обладает весьма большой твердостью; вследствие этого белый чугун с большим трудом поддается обработке резцом. Серые чугуны, структуру которых составляют главным образом зерна мягкого железа (феррита), перлит и графит, обрабатываются резанием значительно легче.
Кремний. Кремний способствует выделению графита при застывании чугуна и уменьшает общее растворение в нем углерода.
Количество выделяемого графита увеличивается с повышением содержания кремния. При одном и том же количестве кремния выделение графита возрастает с увеличением содержания углерода в чугуне.
Совокупность влияния углерода и кремния на структуру чугуна показана на диаграмме (фиг. 163). Из этой диаграммы видно, что конечная структура чугуна зависит от суммарного содержания углерода и кремния. Так, при обычных условиях охлаждения в земляной форме и толщине стенок 15—20 мм1 при 7% Si чугун будет серый, ферритный, т. е. состоящий из железа (феррита) и графита; при содержании Si от 2 до 7% в зависимости от содержания углерода могут получаться перлитные чугуны, содержащие углерод частично в свободном состоянии, частично в виде карбида железа; при содержании Si менее 2% и С около 2,5% могут получаться белые чугуны (не содержащие свободного углерода).
Конечная структура зависит от химического состава и скорости охлаждения. С изменением толщины стенок отливки будет изменяться скорость охлаждения и, следовательно, при одинаковом химическом составе, но при различной толщине стенок могут получаться различные структуры. На фиг. 164 приведена диаграмма зависимости между толщиной стенки, суммарным содержанием углерода и кремния и получаемой структурой чугуна. Здесь по оси У отложено суммарное содержание углерода и кремния в %, а по оси X — толщина отливки в мм. На фиг. 163 и 164 римскими цифрами указаны: I — область белого чугуна, II — область перлитного, III — область серого ферритного, II
Марганец увеличивает растворение углерода в железе и препятствует выделению С в виде графита. Таким образом, действие марганца на литейные качества чугуна обратно действию кремния. В случае одновременного присутствия в чугуне кремний и марганец оказывают до некоторой степени взаимно уравновешивающее влияние.
В серых литейных чугунах количество марганца обычно не превосходит 1,3%.
Сера препятствует растворению углерода в жидком чугуне и выделению углерода в виде графита при застывании. В расплавленном состоянии сернистые чугуны обладают пониженной жидкотекучестью. Таким образом, сера является
примесью, сильно снижающей литейные качества чугуна; сернистые чугуны плохо заполняют форму и дают много раковин.
В мелком чугунном литье содержание серы допускается не выше 0,08%, в среднем и крупном — не выше 0,12%.
Сера отрицательно влияет и на механические качества чугуна, сообщая ему красноломкость и твердость.
Сера может быть частично удалена из чугуна введением в шихту марганца, образующего с серой сернистый марганец, имеющий весьма высокую температуру плавления (около 1620°) и меньший удельный вес; вследствие этого сернистый марганец отделяется от чугуна, всплывая на поверхность металла. Другим средством для удаления серы служит вводимая в ваграночную шихту известь; она образует с серой уходящее в шлак соединение — сернистый кальций по уравнению
Фосфор. Примесь фосфора делает чугун более жидкотекучим и несколько снижает температуру плавления, повышая, таким образом, литейные качества чугуна.
В обыкновенных литейных чугунах допускается содержание фосфора до 1%. В особых случаях может быть допущено содержание фосфора до 1,5% (художественное литье, посуда).
Фосфор является желательной примесью при изготовлении тонкостенных отливок, так как фосфористый чугун вследствие своей жидкотекучести хорошо заполняет все очертания формы.
На механические качества чугуна фосфор действует отрицательно, сообщая чугуну хрупкость; поэтому чугуны с повышенным содержанием фосфора применяют для отливок, не требующих большой прочности, например, художественных, кухонной посуды и т. п.
Изменение состава чугуна при плавке
Газы плавильных печей действуют окисляющим образом на составные части чугуна. Если при этом происходит близкое соприкосновение чугуна с топливом (при плавке в вагранках), может измениться и содержание углерода, входящего в состав исходных чугунов. Кроме того, если в топливе содержится значительное количество серы, то последняя также может частично перейти в чугун.
Таким образом, плавка чугуна перед отливкой и повторная переплавка его оказывают влияние на химический состав материала отливки. Это обстоятельство необходимо учитывать при составлении шихты.
Выгоранию (окислению) при плавке подвергаются главным образом кремний и марганец (10—15% Si; 15—20% Мn).
Наличие марганца и кремния предохраняет углерод от выгорания.
В результате уменьшения кремния уменьшается содержание графита в чугуне, и чугун отбеливается.
Сера при переплавке чугуна не выгорает; она может быть частично удалена, как указывалось выше, введением в шихту известняка и марганца. Хорошие результаты получаются введением в шихту в качестве флюса основного мартеновского шлака, содержащего марганец. Однако несмотря на принимаемые меры, содержание серы в отливке обычно выше, чем в переплавляемой металлической шихте.
Фосфор при переплавке чугуна практически не выгорает. Вследствие выгорания других элементов процентное содержание фосфора после переплавки чугуна может даже незначительно повыситься.
Таким, образом, для обеспечения в чугунной отливке определенного химического состава шихта должна быть составлена с учетом изменений, происходящих в составных частях ее во время плавки.
Усадка чугуна. Усадкой литейного материала называется, как было сказано выше, уменьшение его объема при остывании; различают линейную и объемную усадку.
Линейная усадка литейного серого чугуна равна в среднем 1—1,3%, белого 1,6—2,0%. Чем больше содержание графита в чугуне, тем меньше его усадка.
Так как на выделение углерода в виде графита влияет не только химический состав чугуна, но и скорость охлаждения, то и усадка чугуна в отливке может быть различной: она зависит не только от химического состава чугуна, но и от размера и формы изделия.
Температура плавления чугуна. Температура плавления чугуна зависит от его химического состава, состояния углерода и от скорости нагревания при плавлении.
В зависимости от химического состава температуру расплавления чугуна можно считать лежащей в пределах от 1130 до 1350°. Ранее было указано, что температура плавления серого чугуна определенного химического состава не является постоянной величиной: она зависит от скорости нагревания, уменьшаясь с понижением последней.
Химический состав литейных чугунов. Химический состав металла отливок зависит от химического состава исходного чугуна. Механические качества отливок изменяются с изменением химического состава, поэтому для получения отливок различного назначения применяют и литейные чугуны различных марок.
В практике литейного производства химический состав литейных чугунов обычно укладывается в пределы, указанные в табл. 19.
Определение литейных и механических качеств чугуна
Для определения литейных и механических качеств чугуна производятся наблюдения над расплавленным чугуном и пробными отливками из него; в целях точного установления качеств чугуна производится химический анализ и испытания механических свойств чугуна.
К числу внешних признаков, по которым можно до известной степени судить о составе, а также о литейных и механических качествах чугуна, можно отнести характер излома и внешний вид чушки.
Излом не является надежным признаком для суждения о составе и качествах чугуна. Так, например, чугун с меньшим содержанием кремния, но медленно охлажденный, может оказаться содержащим больше графита. Два сорта чугуна с одинаковым общим содержанием углерода, но с разным содержанием кремния могут дать при разных условиях охлаждения одинаковые по виду изломы. Однако при нормальных соотношениях элементов в составе чугуна и при одинаковых условиях охлаждения отливки темный крупнозернистый излом характерен для чугунов, содержащих значительное количество кремния.
Поверхность болванки. При наружном осмотре чушки (болванки) можно приблизительно определить величину усадки, свойственной данному сорту чугуна; ровные или маловогнутые поверхности указывают на малую способность к усадке, вогнутые — на большую.
Способность отбеливаться. Для определения способности чугуна отбеливаться производят отливку пробы в форме клина. Могут быть приняты следующие размеры клина: основание 25 мм, длина сторон по 50 мм. О способности
чугуна к отбелу судят по излому клина: чем больше длина отбеленной части, тем ниже качества чугуна.
Жидкотекучесть. На жидкотекучесть чугун испытывается путем отливки спирали при расположении литника с одного конца; по длине заполненной части формы судят о степени жидкоплавкости чугуна.
Прочность. Испытание чугуна на прочность обычно производится изгибом до излома, определяя при этом предел прочности и величину стрелы прогиба перед изломом. Для испытания берут образцы диаметром 30 + 1 мм и длиной 680 — 700 мм или 340 мм).
Зная разрушающее напряжение при изгибе, можно судить о способности испытываемого чугуна сопротивляться растяжению: оно обычно приблизительно вдвое меньше сопротивления при изгибе.
Для улучшения физико-механических свойств чугуна в настоящее время широко применяется так называемое модифицирование его; сущность процесса модифицирования заключается в воздействии на расплавленный низкоуглеродистый чугун, который при нормальном охлаждении затвердел бы в белый, специальных присадок — модификаторов, в результате чего связанный углерод выделяется в виде дисперсных включений графита, равномерно распределенных по сечению.
В качестве модификаторов применяются металлический кальций, силико-кальций, ферросилиций и лигатуры алюминий — ферросилиций, которые присаживаются к жидкому чугуну (на желоб или в ковш) в количестве от 0,1 до 0,6% от веса жидкого металла (в зависимости от применяемого модификатора).

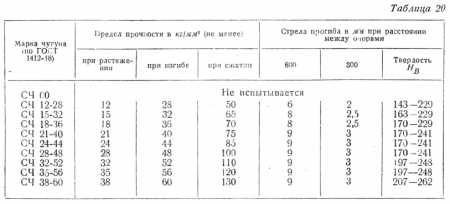

В табл. 20 чугуны марок СЧ 35-56 и СЧ 38-60 относятся к модифицированным.
ЦНИИТМАШ разработал технологический процесс получения сверхпрочного чугуна с весьма высокими механическими свойствами: предел проч ости на растяжение этого чугуна составляет 45—65 кг/мм2; предел прочности при изгибе 70—120 кг/мм2; твердость Нв =210 / 280.
Технологический процесс получения этого чугуна заключается в следующем: в расплавленный металл вводят металлический магний в количестве от 0,3 до 1,0% веса металла в ковше. Металлический магний почти полностью удаляет из чугуна серу, содержание которой в чугуне падает до 0,03%, после чего магний действует на чугун как модификатор и способствует выделению графита в виде глобулярных разобщенных включений; после окончания этой операции с поверхности чугуна очищают шлак и вводят в ковш 75%-ный ферросилиций в количестве от 0,5 до 1% в зависимости от толщины стенки отливки; чугун в ковше перемешивают, счищают шлак и заливают в форму.
Сопротивление чугуна на сжатие обычно не испытывается: оно близко к сопротивлению стали.
Механические свойства отливок, получаемых из серого и модифицированного чугуна различных марок, можно видеть из табл. 20. Области применения чугунов некоторых марок показаны в табл. 21.
Химическим составом чугуна окончательно определяется соответствие его для производства деталей различной конфигурации и назначения.
Высококачественные чугуны. Современное машиностроение значительно повысило требования, предъявляемые к чугунным отливкам; удовлетворение этих требований достигается двумя путями —- улучшением структуры чугуна и введением в чугун специальных примесей.
Чугуны, содержащие специальные примеси, называются легированными.
К чугунам с повышенными механическими качествами относят также так называемые сталистые чугуны. Сталистыми называются чугуны с пониженным общим содержанием углерода, получаемые путем присадки в вагранку стального лома.
Сталистый чугун. Присадкой стального лома в количестве 10—40% получают чугун с содержанием 2,5—3,1% углерода. Несколько пониженное содержание углерода и более равномерное распределение его в сплаве способствует повышению механических качеств чугуна.
Предел прочности на изгиб в сталистых чугунах достигает приблизительно 42 кг/мм2, предел прочности при растяжении — 23 кг/мм2.
Перлитные чугуны. Серый чугун в структурном отношении состоит из металлической основы с графитными включениями. Как указано выше, углерод в чугуне может быть в свободном и связанном состоянии; чем больше свободного углерода, тем меньше углерода в металлической основе чугуна. Если в металлической основе чугуна содержание связанного углерода близко к 0,83%, т. е. к составу эвтектоидной (перлитной) стали, то чугун называется перлитным. Так как увеличение содержания углерода (свыше 0,83%) вызывает образование в металлической основе свободного цементита, делающего материал хрупким, содержание углерода в металлической основе перлитных чугунов в размере 0,83% считается предельным.
Перлитный чугун имеет мелкозернистую структуру и обладает высокими механическими качествами: предел прочности на изгиб составляет приблизительно 50 кг/мм2, а предел прочности при растяжении — около 30 кг/мм2, твердость приблизительно до 250 Нв.
Получение чугуна перлитной структуры достигается регулированием химического состава, температуры выпускаемого из печи чугуна и скорости охлаждения его в форме. Суммарное содержание в отливке углерода и кремния в зависимости от толщины стенки изделия должно составлять около 4—5%;
чугун перегревают приблизительно до 1500° и замедляют охлаждение его в форме.
Легированные чугуны. Легированными называются чугуны, в состав которых введены специальные примеси, например Ni, Сr, Мо, а иногда Ti, V, Аl.
В результате введения специальных примесей наблюдается повышение механических свойств чугунов. В качестве примера можно указать, что чугун с содержанием 1,5% V имеет предел прочности при изгибе равным 50 кг/мм2, против 33 кг/мм2 без этой примеси и твердость Нв =436 вместо Нв =170.
Влияние специальных примесей весьма разнообразно и в настоящее время позволяет применять легированный чугун во многих случаях, где раньше применялась только сталь.
Если чугуны выплавляются из руд, содержащих такие элементы, как хром, ванадий, никель, титан и др., эти элементы переходят в чугун; такие чугуны называют природнолегированными.
Расчет шихты. При отливках ответственного характера необходимо иметь литейный материал определенного химического состава; для этой цели в литейной практике прибегают обычно к смешиванию нескольких сортов чугуна, имеющихся в распоряжении завода, утилизируя при этом чугунный лом, отходы литья и стальной лом.
Как уже указывалось, при составлении шихты из имеющихся материалов нужно учитывать изменение химического состава чугуна в процессе плавки.

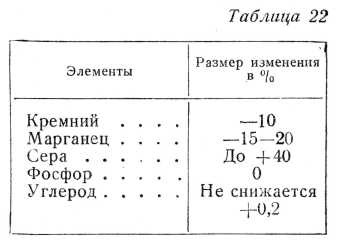

Средние ориентировочные величины изменения химического состава различных элементов, входящих в состав шихты, за одну плавку в вагранке приведены в табл. 22.
Состав чушкового чугуна, которым может располагать завод, определяется химическим анализом.
Чугунный лом принято разделять на горшечный (бой сточных труб, плит, горшков, колосников), строительный (бой колонн, перил, водопроводных труб, станин) и машинный (бой машинных частей, подвергающихся обработке). Химический состав каждой такой группы лома приблизительно известен; состав отходов собственного производства также известен.
Расчет шихты производится с целью установления сорта и количества сырых материалов, идущих в плавку, с тем, чтобы материал изготовленного отливкой предмета имел заданный химический состав. Этот расчет представляет собой обычно задачу на составление и решение уравнений первой степени с одним или несколькими неизвестными. Ход решения в общем таков: задаваясьхимическим составом материала отливки и зная химический состав имеющихся сырых материалов, а также изменения их состава в процессе плавки, составляются уравнения, в которых искомыми в конечном счете будут процентные количества различных сырых материалов, вводимых в состав шихты.
Пример 1. Определить количество кремния в отливках, если шихта составлена из
Для решения поставленной задачи нужно учитывать, что во время плавки количество вошедшего в состав шихты кремния уменьшится приблизительно на 10%, а также уменьшится и общий вес шихты. Принимая общий угар чугуна при переплавке равным 1,5%, составляем уравнение
Пример 2. Сколько кремния должен содержать чугун, добавляемый в равном количестве к лому, содержащему 1,5% Si, если в отливках содержание кремния должно быть равным 2,2% и если общий угар шихты составляет 1,7%?
Искомое количество кремния находится по уравнению
При расчете шихты учитывается также возможность внесения в материал отливки специальных примесей.
Специальные примеси можно вводить в шихту, применяя природнолегированный чушковый чугун или соответствующие ферросплавы.
Скачать реферат: У вас нет доступа к скачиванию файлов с нашего сервера. КАК ТУТ СКАЧИВАТЬ
Пароль на архив: privetstudent.com
privetstudent.com
Чугун. Определение — Энциклопедия по машиностроению XXL
В реально выплавляемых промышленностью чугунах определенная часть углерода может находиться в свободном состоянии в виде графита — темного кристаллического вещества с гексагональной решеткой. В связи с отмеченным чугуны принято делить на белые и серые, имеющие белый, светлый излом ввиду отсутствия графита и чугуна с графитом, т. е. каким-то количеством свободного углерода. [c.31]Применение формулы (II, 42), следующей из закона Гука, является условным, так как она справедлива лишь в пределах пропорциональности. Ввиду этого предел прочности чугуна, определенный по этой формуле, имеет лишь приближенное (условное) значение, вполне приемлемое, однако, для хрупких материалов. При аналогичных испытаниях пластичных материалов формула (II, 42) для определения Од не пригодна, так как дает значительную погрешность. [c.140]
К чугунам относятся сплавы железа с углеродом, содержание которого превышает 2,11 % (2,14 %). В этих сплавах обычно присутствует также кремний и некоторое количество марганца, серы и фосфора, а иногда и другие элементы, вводимые как легирующие добавки для придания чугуну определенных свойств. К числу таких легирующих элементов можно отнести никель, хром, магний и др. [c.409]
Образование разных форм графита зависит от условий нагрева и охлаждения, а также от состава сплава. В частности, при модифицировании чугуна магнием образуется графит шаровидной формы, а при отжиге белого чугуна определенного состава — хлопьевидный графит в г [c.31]
Число передаточное 225, 227 Чугун. Определение 135 [c.351]
Ковкие чугуны получаются путем длительного отжига (томления) отливок из белого чугуна определенного состава с целью выделения в чугуне большей части углерода в форме углерода отжига , а в некоторых случаях и окисления части углерода с поверхности кислородом воздуха или железной руды. [c.167]
Сталь и чугун. Определение содержания азота. Тепловой кондуктометрический метод после расплавления в потоке инертного газа (практический метод) [c.105]
Например, требования ГОСТ 6921—54 на тормозные колодки для вагонов и тендеров паровозов широкой колеи обязывают отливать их из серого чугуна определенного химического состава. ГОСТ обязывает после отливки тормозную колодку обрубить и очистить от литников, заливов, заусениц и формовочной земли. На новерхности колодки не должно быть трещин, но допускается наличие усадочных раковин, местных впадин, неровностей и т. п. [c.268]
В доэвтектическом чугуне (рис. 63) содержание углерода по структуре можно определить с меньшей точностью, так как вторичный цементит, присоединяясь к цементиту эвтектики, не позволяет определить достаточно точно процентное соотношение структурных составляющих. Для доэвтектического чугуна определение содержания углерода можно рассчитать по формуле 0.8Я, 4,3 (.77-0,25 Я), 0,25 -6,7Я [c.101]
При конвертерных способах производства стали необходимо было применение дефицитного чугуна определенного состава и невозможно было использование накопленных запасов стального лома. [c.49]
Наиболее низкий выход шлака в настоящее время на хорошо работающих коксовых печах составляют 400—500 кг на 1 т выплавленного чугуна, однако многие печи еще работают со значительно большим выходом шлака. Обогащение железных руд и углей для коксования и снижение содержания в них серы — решающее условие уменьшения выхода шлака, снижения удельного расхода кокса, повышения производительности и экономичности работы доменных печей. При расчете шихты для выплавки чугуна определенного вида количество и вид флюсов определяют из необходимости получения достаточно легкоплавких и жидкотекучих шлаков в возможно меньшем количестве и такого состава, при котором в чугун не переходили бы нежелательные (вредные) элементы и переходили нужные. [c.145]
При плавке в кислом конвертере кет условий для удаления из металла фосфора и серы из чугуна они полностью переходят в сталь. В процессе продувки воздухом в металле растворяется до 0,012— 0,025% азота в стали содержится также повышенное количество неметаллических включений. Вследствие особенности технологического процесса в кислом конвертере можно перерабатывать только чугун определенного химического состава. Полученную сталь применяют там, где она соответствует требуемым техническим условиям. При низком содержании углерода (0,1—0,2 о) ее используют для изготовления сварных труб, болтов, винтов, тонкой жести, профилей сложного сечения. Сталь с содержанием углерода до 0,50—0,70%о используют для прокатки рельсов, строительных балок и т. д. [c.53]
Расплавленный присадочный материал (чугун определенного состава) не образует жидкой ванны, наплавка осуществляется отдельными каплями. Способ целесообразно применять для заварки некоторых дефектов, например мелких дефектов на обработанных поверхностях. Недостатками способа являются довольно сложная техника сварки и низкая производительность. [c.507]
Ковкий чугун получают отжигом отливок бело го чугуна определенного состава (см. стр. 430). Характерной особенностью структуры ковких чугунов является присутствие хлопьевидных включений углерода [c.241]
Второй способ заключается в том, что во вращающуюся форму, закрепленную на шпинделе машины (обычно, консольного типа с горизонтальной осью), через заливочную воронку по желобу подают сначала порцию жидкого чугуна, определенную габаритами наружного слоя заготовки, и через некоторое время — порцию бронзового расплава, определяемую габаритами внутреннего слоя заготовки. Эта технология предопределяет параллельную работу двух плавильных агрегатов. [c.620]
Одной из разновидностей процессов получения-стали является бессемеровский процесс, сущность которого состоит в том, что жидкий чугун определенного химического состава и температуры заливается в печь — конвертер, где подводимым к днищу сжатым воздухом производится продувка чугуна. [c.11]
Пример определения размеров шпильки для соединения двух дел алей шпилькой М24 (см. рис. 426). Толщина детали / — hi = 40 мм, материал детали II — чугун, толщина ее более 50 мм. [c.292]
Для Приближенного определения структуры чугуна в зависимости от содержания примесей пользуются так называемыми структурными диаграммами, одна из которых приведена на [c.215]
Целью внелабораторных исследований, условия проведения которых соответствуют эксплуатационным условиям, является определение агрессивности условий коррозии к определенному металлу или однородной группе материалов (например, к стали, чугуну), коррозионного поведения ряда материалов, а также установление методов их защиты в определенных коррозионных условиях. [c.465]
А. Определение требуемого межосевого расстояния (проектный расчет), при стальном червяке и бронзовом венце или чугунном червячном колесе [c.178]
Чугун Х28 при содержании углерода до 1 % после отжига может подвергаться холодной обработке резанием для чугуна Х34, с более высоким содержанием углерода, такая обработка связана с определенными трудностями. Небольшие добавки кремния (1—2%) улучшают механическую обрабатываемость высокохромистых сталей. [c.244]
Проектный расчет резьбовых соединений в основном сводится к определению d, а остальные параметры резьбы принимаются стандартными при этом H 0,8d, длина свинчивания для детали с внутренней резьбой из стали от Id до l,25d, из чугуна от 1,25с/ до l,5d, из алюминиевых и магниевых сплавов от l,5d до 2d. [c.56]
В проектировочном расчете бруса большой кривизны для определения размеров поперечного сечения можно воспользоваться условием прочности при изгибе балки с соответствуюш,ей формой поперечного сечения, а затем, несколько увеличив полученные размеры, проверить прочность бруса по условию (15.19). Если брус большой кривизны изготовлен из материала, имеющего различные допускаемые напряжения на растяжение и на сжатие (некоторые чугуны, пластмассы и т. п.), то условие прочности должно выполняться для крайних точек сечения как в растянутой, так и в сжатой областях. [c.439]
Модифицированный чугун (СЧ 30, СЧ 35, СЧ 40 и СЧ 45) получают ири добавлении в жидкий чугун перед разливкой специальных добавок — модификато[)ов (графит, 75 /o-in n i ферросилиций, силикокальций в количестве 0,3—0,8 % и т. д.). Модис1л1-цирование применяют для получения в чугунных отливках с различной толщиной стенок перлитной металлической основы с вкраплением небольшого количества изолированных пластинок графита средней величины. Модифицирование наиболее эффективно при исиользованин чугуна определенного состава и перегрева его перед модифицированием до 1400 С. Перегрев обеспечивает измельчение графитных включений и способствует получению более плотных отливок. [c.147]
Жидкотекучесть чугунов зависит главным образом от химического состава и температуры заливки. Химический состав чугунов определен ГОСТами и его варьирование весьма ограничено. Поэтому определяющим фактором жидкотекуче-сти является температура перегрева чугуна перед разливкой. Повышение температуры перегрева повьппает жидкотекучесть чугунов (рис. 7.10). [c.430]
Кроме постоянных примесей, в чугун вводят специальные добавки для придания чугунам определенных свойств. Иногда чугуйы выплавляют в доменных печах из руд, содержащих хром, никель и другие легирующие компоненты. Такие чугуны называют природнолегированными. [c.141]
Ковкий чугун получается в процессе длительного отжига при высокой температуре (980—1050° С) отливок из белого чугуна определенного химического состава. Графит в ковком чугуне имеет хлопьевидную форму. Ковкий чугун в зависимости от способа плавки, отжига и химического состава может быть получен с ферритной и перлитной основой. Чугун с ферритной основой после отжпга имеет бархатисто-черный излом и называется черносердечным, а чугун с перлитной основой имеет серебристо-серый излом и называется белосердечным. [c.101]
Природнолегированные чугуны выплавляются в доменных печах из железных руд, которые, кроме железа, содержат различные цветные металлы, как, например хром, ванадий, медь, никель и др. Такие чугуны обладают более высокими механическими свойствами. Специальные чугуны, или доменные ферросплавы, отличаются тем, что в них имеется повышенное содержание кремния или марганца. Ферросплавы применяются в сталеварении в качестве раскислителей (для удаления излишков кислорода, растворенного в металле, а также в чугун-но-литейном производстве для получения чугуна определенного химического состава). [c.15]
Как видно из кривой, ошибка измерения длины образцов в интервале от 80 до 500 мм составляет около 1%. iMaлaя погрешность позволяет использовать прибор, помимо толщеметрии, также для контроля структуры чугунов — определения величины графитных включений в сером или высокопрочном чугунах, относительного содержания пластинчатого и сфероидального графита в них и пр. [5—7]. [c.261]
Ковкий чугун получается путем гра-фитизирующего или обезуглероживающего отжига белого чугуна определенного состава по содержанию основных элементов и примесей. [c.229]
ОСНОВНОЙ ПРОЦЕСС, процесс получения стали в печах с основной футеровкой (из доломита или из магнезита) в присутствии основного флюса (известняка или жженой извести). О. п. введен в металлургич. практику в 1879 г. англичанином С. Томасом, выработавшим -способ продувки фосфористого чугуна в конвертере с доломитовой набойкой в присутствии жженой извести. С 1880 года стали делать основные поды в мартеновских печах чем было положено начало быстрому развитию мартеновского процесса, задеряшвавшемуся раньше необходимостью иметь чистые в отношении фосфора и серы исходные материалы для получения хорошей стали (см. Кислый процесс). О. п. теперь ведется как в основных конвертерах (томасовский конвертер), таки на поду мартеновских и электрических печей. Но продувка в конвертере требует чугуна определенного состава (малокремнистого с 1,8% Р), который м. б. получен из руд немногих месторождений, тогда как мартеновские печи перерабатывают всякого рода лом металлический (см.) с чугуном разнообразного состава, причем соотношение между чугуном и мягким металлич. ломом меняется в самых широких пределах, находясь в зависимости от экономич. условий. Для чу Гунов, загрязненных фосфором и серой, выработаны различные методы работы, гарантирующие получение продукта, удовлетворяющего требованиям спецификаций. О. п. в электрических печах служит пока для производства сравнительно незначительного количества высококачественной стали, почти лишенной серы и фосфора. м. Павлов. [c.132]
Ковкий чугун получают из белого чугуна определенного химического состава при длительном отжиге (томлении). Для получения ковкого чугуна необходимо подбирать исходный белый чугун доэвтектического состава, чтобы содержание углерода и кремния было невысоким, и в отливке не выделялся графит. Состав елого чугуна 2,0—2,8% С 0,8—1,5% 51 0,4—0,7% Мп до 2% Р до 0,1% 8. [c.83]
В настоящее время до 90 % серого чугуна выплавляют в вагранках. На рис. 4,38 показана вагранка закрытого типа, представляющая собой шахту 3 до.менного профиля с водоохлаждаемым кожу-хо.м, в которую через шлюзовое загрузочное устройство / определенными порциями (колошами) в течение всего периода плавки загружают шихту попеременно с коксом и флюсами (известняком). В качестве металлической шихты используют литейные и передельные доменные чугупы, отходы собственгюго производства, чугунный и стальной лом, ферросплавы. [c.159]
При определении диаметра маховика необходимо учитывать, что окружная скорость обода маховика u = diD/2 не должна прсв))1п1ать критической скорости, допускаемой по условию прочности на разрыв центробежным/ силами инерции. Для чугунных маховиков z. i ii = 30 м/с, стальных — 100 м/с. [c.135]
Для ориентирово шого определения минимальной длины посадочных поясов в прессовых соединениях общего назначения можно пользоваться формулой = асР-1 , где — длина пояса (за вычетом фасок), мм й — диаметр соединения, мм а — коэффициент, равный для охватывающих деталей, выполненных из сталей н = 4, из чугунов а = 5, из легких сплавбв а = 6. На основании этой формулы построен график (рис. 339). [c.488]
На рис. 122, а, б приведены подсчитанные таким образокг значения к для чугунных и стальных отливок в зависимости от размера А. Значения к можно непосредственно использовать для определения величины удаления обрабатываемых поверхпостеИ от черных. [c.98]
Известно, что закон Гука справедлив, пока напряжения не превышают определенной величины, называемой пределом пропорциональности, а в некоторых случаях расчеты на прочность приходится проводить при более высоких напряжениях, с учетом пластических деформаций. Кроме того, и в пределах упругости зависимость между напряжениями и деформациями у ряда материалов нелинейна, т. е. не подчиняется закону Гука. К таким материалам относятся чугун, камень, бетон, некоторые пластмассы. У некоторых материалов, подчиняюш,ихся закону Гука, модули упругости при растяжении и сжатии различны. Поэтому в последнее время расчеты на [c.325]
