Арматура [лат. Armature-вооружение] – элемент изделий и конструкций из бетона, воспринимающий растягивающие усилия (стальная, стеклопластиковая и полимерная арматура круглого или периодического профиля в виде проволоки, прутков, стержней, канатов, сеток и каркасов). Различают рабочую, распределительную и монтажную, а также обычную и предварительно напряженную арматуру.

[Ушеров-Маршак А. В. Бетоноведение: лексикон. М.: РИФ Стройматериалы.- 2009. – 112 с.]

Арматура — линейно протяженные элементы в железобетонной конструкции, предназначенные для восприятия растягивающих (главным образом) и сжимающих усилий. В зданиях и сооружениях применяют стальную арматуру в виде проволоки, стержней и витых канатов.

[СНБ 5.03.01-02]

Арматура – элементы усиления – стальные стержни или проволока различной формы (круглые, периодического профиля), канаты, 34 Серия «Учебные терминологические словари-минимумы» сетки, каркасы (плоские и объемные), являющиеся составной частью железобетонных конструктивных элементов.

[Полякова, Т.Ю.  Автодорожные мосты: учебный англо-русский и русско- английский терминологический словарь-минимум / Т.Ю. Полякова, Н.Г. Карасева, Д.В. Поляков. – М.: МАДИ, 2015. – 120 с.]

Рубрики термина: Виды арматуры, Арматура

Термины рубрики: Арматура

Рубрики энциклопедии: Абразивное оборудование, Абразивы, Автодороги, Автотехника, Автотранспорт, Акустические материалы, Акустические свойства, Арки, Арматура, Арматурное оборудование, Архитектура, Асбест, Аспирация, Асфальт, Балки, Без рубрики, Бетон, Бетонные и железобетонные, Блоки, Блоки оконные и дверные, Бревно, Брус, Ванты, Вентиляция, Весовое оборудование, Виброзащита, Вибротехника, Виды арматуры, Виды бетона, Виды вибрации, Виды испарений, Виды испытаний, Виды камней, Виды кирпича, Виды кладки, Виды контроля, Виды коррозии, Виды нагрузок на материалы, Виды полов, Виды стекла, Виды цемента, Водонапорное оборудование, Водоснабжение, вода, Вяжущие вещества, Герметики, Гидроизоляционное оборудование, Гидроизоляционные материалы, Гипс, Горное оборудование, Горные породы, Горючесть материалов, Гравий, Грузоподъемные механизмы, Грунтовки, ДВП, Деревообрабатывающее оборудование, Деревообработка, ДЕФЕКТЫ, Дефекты керамики, Дефекты краски, Дефекты стекла, Дефекты структуры бетона, Дефекты, деревообработка, Деформации материалов, Добавки, Добавки в бетон, Добавки к цементу, Дозаторы, Древесина, ДСП, ЖД транспорт, Заводы, Заводы, производства, цеха, Замазки, Заполнители для бетона, Защита бетона, Защита древесины, Защита от коррозии, Звукопоглащающий материал, Золы, Известь, Изделия деревянные, Изделия из стекла, Инструменты, Инструменты геодезия, Испытания бетона, Испытательное оборудование, Качество цемента, Качество, контроль, Керамика, Керамика и огнеупоры, Клеи, Клинкер, Колодцы, Колонны, Компрессорное оборудование, Конвеера, Конструкции ЖБИ, Конструкции металлические, Конструкции прочие, Коррозия материалов, Крановое оборудование, Краски, Лаки, Легкие бетоны, Легкие наполнители для бетона, Лестницы, Лотки, Мастики, Мельницы, Минералы, Монтажное оборудование, Мосты, Напыления, Обжиговое оборудование, Обои, Оборудование, Оборудование для производства бетона, Оборудование для производства вяжущие, Оборудование для производства керамики, Оборудование для производства стекла, Оборудование для производства цемента, Общие, Общие термины, Общие термины, бетон, Общие термины, деревообработка, Общие термины, оборудование, Общие, заводы, Общие, заполнители, Общие, качество, Общие, коррозия, Общие, краски, Общие, стекло, Огнезащита материалов, Огнеупоры, Опалубка, Освещение, Отделочные материалы, Отклонения при испытаниях, Отходы, Отходы производства, Панели, Паркет, Перемычки, Песок, Пигменты, Пиломатериал, Питатели, Пластификаторы для бетона, Пластифицирующие добавки, Плиты, Покрытия, Полимерное оборудование, Полимеры, Половое покрытие, Полы, Прессовое оборудование, Приборы, Приспособления, Прогоны, Проектирование, Производства, Противоморозные добавки, Противопожарное оборудование, Прочие, Прочие, бетон, Прочие, замазки, Прочие, краски, Прочие, оборудование, Разновидности древесины, Разрушения материалов, Раствор, Ригеля, Сваи, Сваизабивное оборудование, Сварка, Сварочное оборудование, Свойства, Свойства бетона, Свойства вяжущих веществ, Свойства горной породы, Свойства камней, Свойства материалов, Свойства цемента, Сейсмика, Склады, Скобяные изделия, Смеси сухие, Смолы, Стекло, Строительная химия, Строительные материалы, Суперпластификаторы, Сушильное оборудование, Сушка, Сушка, деревообработка, Сырье, Теория и расчет конструкций, Тепловое оборудование, Тепловые свойства материалов, Теплоизоляционные материалы, Теплоизоляционные свойства материалов, Термовлажносная обработка бетона, Техника безопасности, Технологии, Технологии бетонирования, Технологии керамики, Трубы, Фанера, Фермы, Фибра, Фундаменты, Фурнитура, Цемент, Цеха, Шлаки, Шлифовальное оборудование, Шпаклевки, Шпон, Штукатурное оборудование, Шум, Щебень, Экономика, Эмали, Эмульсии, Энергетическое оборудование

Источник: Энциклопедия терминов, определений и пояснений строительных материалов

Энциклопедия терминов, определений и пояснений строительных материалов. — Калининград. Под редакцией Ложкина В.П.. 2015-2016.

construction_materials.academic.ru

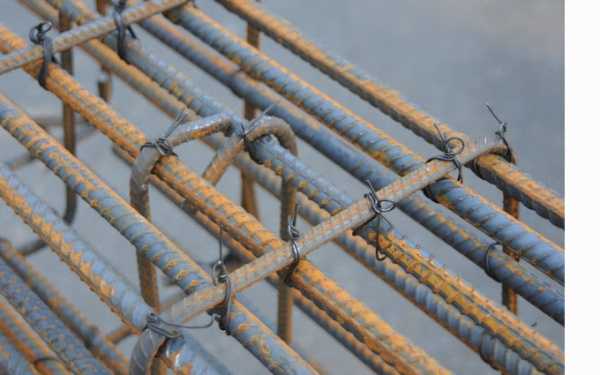

Что такое арматура, особенности, классификация

Арматура являет собою комплекс отдельных элементов, которые при применении с бетоном в различных железобетонных зданиях дают им дополнительную прочность. Достигается это за счет того, что она берет на себя напряжение и применяется для усиления прочности в сжатых точках.

Особенности и классификация

Арматура состоит из деталей, которые фактически не относятся к самому сооружению, но работа которого непосредственно от них зависит. Она широко задействована в самых разных сферах, поэтому различают несколько ее классов. В зависимости от того, как именно она эксплуатируется, выделяют следующие ее виды:

• Рабочая. Используется для восприятия усилий от базовой нагрузки здания.
• Конструктивная. Используется для восприятия усадки или расширения постройки.
• Монтажная. Применяется для соединения рабочего и конструктивного вида в каркасы и сетки.

В зависимости от ориентации в постройке выделяют два следующих класса:

• Поперечная. Защищает сооружение от образования трещин наклонного вида, которые появляются через усиление напряжения около опор.
• Продольная. Препятствует образованию в здании вертикальных трещин, за счет того, что берет на себя растягивающее напряжение.

Также в зависимости от условий эксплуатации арматура может быть напрягаемой и ненапрягаемой. Если она была предварительно подвержена напряжению, то она называется напрягаемой, если нет – ненапрягаемой. Применение напряжения увеличивает показатель прочности железобетонного компонента, в частности предотвращает образование трещин, уменьшает прогибы и снижает общий вес постройки.

Сфера применения

Основной принцип работы арматуры состоит в том, что она сцепливается с бетоном и придает сооружению дополнительные положительные для строительства характеристики. Качество сцепления с бетоном зависит от разных факторов, в частности от качества бетона, показателя усадки, от типа сечения железобетонных элементов и особенностей ее поверхности.

В различных железобетонных конструкциях используется вариант, который состоит из определенного количества стержней, связанных между собой. Стержни могут быть прикреплены при помощи проволоки или посредством электросварки. Проволока также может быть заменена на специальные фиксаторы, которые изготавливаются из пружинной стали.

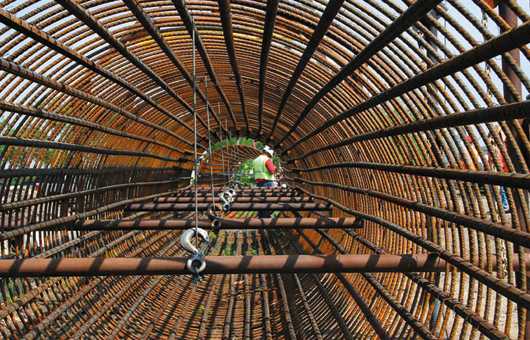

К основным типам арматурных конструкций относятся каркасы и решетки. Широкий набор характеристик, удобство и универсальность применения позволяют использовать их в самых разных сферах:

• Промышленность и производство.
• Жилые сооружения.
• Конструкции хозяйственного характера.
• Дорожное хозяйство.
• Сооружение различных зданий спортивного, коммерческого и развлекательного характера.

Тип арматуры и ее количество рассчитывается в каждом конкретном случае в зависимости от показателей будущей конструкции. Это позволяет получить оптимальный результат и нужные параметры прочности и стойкости для строительных элементов определенного типа.

bouw.ru

Арматура трубопроводная. Термины и определения

Акция! Скидка 50% на новый Справочник ЖКХ

Арматура трубопроводная

Термины и определения

(согласно ГОСТ Р 52720-2007)

Дата введения — 2008-01-01

2 Основные понятия

2.1 трубопроводная арматура (арматура): Техническое устройство, устанавливаемое на трубопроводах и емкостях, предназначенное для управления (перекрытия, регулирования, распределения, смешивания, фазоразделения) потоком рабочей среды (жидких, газообразных, газожидкостных, порошкообразных, суспензий и т.п.) путем изменения площади проходного сечения.

2.2 арматура общепромышленного назначения (промышленная арматура; Нрк. арматура общего назначения): Арматура, имеющая многоотраслевое применение, к которой не предъявляют какие-либо специальные требования конкретного заказчика.

2.3 арматура специального назначения (специальная арматура): Арматура, которую разрабатывают и изготовляют с учетом специальных требований заказчика применительно к конкретным условиям эксплуатации.

2.4 вакуумная арматура: Арматура, обеспечивающая выполнение своих функций при рабочих давлениях менее 0,1 МПа (1,0 кгс/см2) (абсолютное).

2.5 фонтанная арматура: Комплект арматуры, предназначенный для оборудования устья нефтяных и газовых скважин с целью их герметизации, контроля и регулирования режима эксплуатации.

2.6 автоматически действующая арматура: Арматура, срабатывание которой происходит без участия человека.

2.7 вид арматуры: Классификационная единица, характеризующая функциональное назначение арматуры.

Примеры — запорная арматура, регулирующая арматура, предохранительная арматура и т.д.

2.8 тип арматуры: Классификационная единица, характеризующаяся направлением перемещения запирающего или регулирующего элемента относительно потока рабочей среды и определяющая основные конструктивные особенности арматуры.

Примеры — задвижка, кран, клапан.

2.9 таблица фигур (т/ф): Условное обозначение, представляющее собой сочетание букв и цифр, определяющих вид и тип арматуры, конструктивное исполнение арматуры, материальное исполнение корпуса, вид и материал уплотнения в затворе, вид привода.

Пример — т/ф 31с986 нж (31 — задвижка; с — стальная; 9 — управление электроприводом; 86 — конкретное конструктивное исполнение; нж — наплавка в затворе — нержавеющая сталь).

2.10 характеристики технические: Информация, приводимая в технических документах на арматуру, содержащая сведения о номинальном диаметре, номинальном или рабочем давлении, температуре рабочей среды, параметрах окружающей среды, габаритных размерах, массе, показателях надежности и других показателях, характеризующих применяемость арматуры в конкретных эксплуатационных условиях.

2.11 арматура с дистанционно расположенным приводом (арматура под дистанционное управление): Арматура, которая управляется приводом (исполнительным механизмом), не установленным непосредственно на арматуре.

2.12 арматура прямого действия: Арматура, работающая от энергии рабочей среды без использования вспомогательных устройств (встроенного импульсного механизма либо вынесенной импульсной арматуры).

2.13 арматура непрямого действия: Арматура, работающая от энергии рабочей среды, с использованием вспомогательных устройств (встроенного импульсного механизма либо вынесенной импульсной арматуры).

2.14 исполнение арматуры: Вариант базовой конструкции арматуры, отличающийся отдельными техническими характеристиками: материалом корпусных деталей, присоединением к трубопроводу, приводом и др. при одинаковых значениях номинального диаметра и номинального (или рабочего) давления, о чем информация содержится в одном групповом или базовом конструкторском документе.

2.15 антистатическое исполнение: Исполнение арматуры, в котором конструкция обеспечивает непрерывную электропроводность между корпусом и подвижными деталями арматуры.

2.16 среда: Жидкость, газ, пульпа или их смеси, для управления которыми предназначена арматура, либо используемые для управления арматурой, либо окружающие ее.

2.17 рабочая среда: Среда, для управления которой предназначена арматура.

2.18 окружающая среда (Нрк. внешняя среда): Среда, внешняя по отношению к арматуре и определяющая ряд эксплуатационных требований к арматуре (например, герметичность), и параметры которой (температура, давление, химический состав, влажность и др.) учитываются при установлении технических характеристик арматуры.

2.19 командная среда: Среда, передающая команду (сигнал) от системы автоматического регулирования к позиционеру или другому виду реле.

2.20 управляющая среда: Среда, создающая силовое воздействие привода или исполнительного механизма для перемещения запирающего или регулирующего элемента в требуемое положение.

2.21 испытательная среда: Среда, используемая для контроля арматуры.

2.22 пробное вещество: Испытательная среда для контроля герметичности в затворе.

2.23 цикл: Перемещение запирающего элемента из исходного положения «открыто» («закрыто») в противоположное и обратно, связанное с выполнением основной функции данного вида арматуры.

2.24 наработка арматуры: Объем и/или продолжительность работы арматуры.

Примечание — Наработка арматуры может быть величиной, выраженной в циклах и/или в часах, а для арматуры транспортных средств — также в километрах пробега.

2.25 срок службы: Календарная продолжительность эксплуатации арматуры от ее начала или возобновления после ремонта до наступления предельного состояния.

2.26 ресурс: Суммарная наработка арматуры от начала эксплуатации или ее возобновления после ремонта до наступления предельного состояния.

2.27 коэффициент оперативной готовности: Вероятность того, что арматура окажется в работоспособном состоянии в произвольный момент времени, кроме планируемых периодов, в течение которых применение арматуры по назначению не предусматривается, и, начиная с этого момента, будет работать безотказно в течение заданного интервала времени.

2.28 предельное состояние: Состояние арматуры, при котором ее дальнейшая эксплуатация недопустима или нецелесообразна, либо восстановление ее работоспособного состояния невозможно или нецелесообразно.

2.29 авария: Разрушение сооружений и/или технических устройств, применяемых на опасном производственном объекте, неконтролируемые взрывы и/или выбросы опасных веществ.

2.30 опасный производственный объект: Предприятия или их цехи, участки, площадки, а также иные производственные объекты, на которых получают, используют, перерабатывают, образуют, хранят, транспортируют, уничтожают опасные вещества (воспламеняющиеся, окисляющие, горючие, взрывчатые, токсичные, высокотоксичные вещества, представляющие опасность для окружающей природной среды) и используют оборудование, работающее под давлением более 0,07 МПа или при температуре нагрева воды более 115 °С

3 Виды арматуры

3.1 запорная арматура: Арматура, предназначенная для перекрытия потока рабочей среды с определенной герметичностью.

3.2 предохранительная арматура: Арматура, предназначенная для автоматической защиты оборудования и трубопроводов от недопустимого превышения давления посредством сброса избытка рабочей среды.

3.3 регулирующая арматура: Арматура, предназначенная для регулирования параметров рабочей среды посредством изменения расхода.

3.4 запорно-регулирующая арматура: Арматура, совмещающая функции запорной и регулирующей арматуры.

3.5 обратная арматура (Ндп. арматура обратного действия): Арматура, предназначенная для автоматического предотвращения обратного потока рабочей среды.

3.6 невозвратно-запорная арматура: Обратная арматура, в которой может быть осуществлено принудительное закрытие арматуры.

3.7 невозвратно-управляемая арматура: Обратная арматура, в которой может быть осуществлено принудительное открытие, закрытие или ограничение хода арматуры.

3.8 распределительно-смесительная арматура (Нрк. распределительная арматура; смесительная арматура): Арматура, предназначенная для распределения потока рабочей среды по определенным направлениям или для смешивания потоков.

3.9 спускная арматура (Нрк. дренажная арматура): Запорная арматура, предназначенная для сброса рабочей среды из емкостей (резервуаров), систем трубопроводов.

3.10 фазоразделительная арматура: Арматура, предназначенная для разделения рабочих сред, находящихся в различных фазовых состояниях.

3.11 конденсатоотводчик: Арматура, удаляющая конденсат и не пропускающая или ограниченно пропускающая перегретый пар.

3.12 защитная арматура (Нрк. отключающая арматура): Арматура, предназначенная для автоматической защиты оборудования и трубопроводов от недопустимых или непредусмотренных технологическим процессом изменений параметров или направления потока рабочей среды, а также для отключения потока.

3.13 редукционная арматура (Нрк. дроссельная арматура): Арматура, предназначенная для снижения (редуцирования) рабочего давления в системе за счет увеличения гидравлического сопротивления в проточной части.

3.14 контрольная арматура: Арматура, предназначенная для управления поступлением рабочей среды в контрольно-измерительную аппаратуру, приборы.

4 Типы арматуры

4.1 задвижка: Тип арматуры, у которой запирающий или регулирующий элемент перемещается перпендикулярно оси потока рабочей среды.

4.2 клапан (Ндп. вентиль): Тип арматуры, у которой запирающий или регулирующий элемент перемещается параллельно оси потока рабочей среды.

4.3 кран: Тип арматуры, у которой запирающий или регулирующий элемент, имеющий форму тела вращения или его части, поворачивается вокруг собственной оси, произвольно расположенной по отношению к направлению потока рабочей среды.

Примечание — Повороту запирающего или регулирующего элемента может предшествовать его возвратно-поступательное движение.

4.4 дисковый затвор (Нрк. заслонка; поворотный затвор; герметический клапан; гермоклапан): Тип арматуры, в котором запирающий или регулирующий элемент имеет форму диска, поворачивающегося вокруг оси, перпендикулярной или расположенной под углом к направлению потока рабочей среды.

5 Разновидности арматуры

5.1 криогенная арматура: Арматура, предназначенная для эксплуатации на трубопроводах, транспортирующих криогенные среды, в том числе на криогенных емкостях, цистернах и т.д.

5.2 проходная арматура (Нрк. прямоточная арматура): Арматура, присоединительные патрубки которой соосны или взаимно параллельны.

5.3 угловая арматура: Арматура, в которой оси входного патрубка и выходного патрубка расположены во взаимно перпендикулярных плоскостях.

5.4 полнопроходная арматура: Арматура, у которой площади сечений проточной части равны или больше площади отверстия входного патрубка.

5.5 неполнопроходная арматура (Нрк. зауженная арматура): Арматура, у которой площади сечений проточной части меньше площади отверстия входного патрубка.

5.6 отсечная арматура (Нрк. быстродействующая арматура): Запорная арматура с минимальным временем срабатывания, обусловленным требованиями технологического процесса.

5.7 арматура с электромагнитным приводом (Нрк. электромагнитная арматура): —

5.8 сальниковая арматура: Арматура, у которой герметизация штока, шпинделя или другого подвижного элемента относительно окружающей среды обеспечивается сальниковым уплотнением.

5.9 бессальниковая арматура: Арматура, у которой герметизация штока, шпинделя по отношению к окружающей среде обеспечивается без помощи сальникового уплотнения (сильфонами, мембранами или другими элементами конструкции).

5.10 сильфонная арматура: Арматура, у которой в качестве чувствительного элемента либо силового элемента, а также для герметизации подвижных деталей (штока, шпинделя) относительно окружающей среды используется сильфон.

5.11 мембранная арматура (Нрк. диафрагмовая арматура): Арматура, у которой в качестве чувствительного или запирающего элемента применена мембрана, которая может выполнять функции уплотнения корпусных деталей, подвижных элементов относительно окружающей среды, а также уплотнения в затворе.

5.12 бронированная арматура: Арматура, у которой неметаллические детали, работающие под давлением, заключены в металлическую оболочку.

5.13 арматура под приварку: Арматура, имеющая патрубки для приварки к трубопроводу или емкости.

5.14 муфтовая арматура: Арматура, имеющая присоединительные патрубки с внутренней резьбой.

5.15 фланцевая арматура: Арматура, имеющая фланцы для присоединения к трубопроводу или емкости.

5.16 бесфланцевая арматура: Арматура, присоединяемая к трубопроводу без помощи фланцев (приваркой, штуцерным, ниппельным или другими соединениями).

5.17 цапковая арматура: Арматура, имеющая присоединительные патрубки с наружной резьбой и буртиком.

5.18 штуцерная арматура: Арматура, имеющая присоединительные патрубки с наружной резьбой.

5.19 нормально-закрытая арматура (арматура НЗ): Арматура с приводом или с исполнительным механизмом, который при отсутствии или прекращении подачи энергии, создающей усилие перестановки запирающего или регулирующего элемента, автоматически обеспечивает переключение арматуры в положение «Закрыто».

5.20 нормально-открытая арматура (арматура НО): Арматура с приводом или исполнительным механизмом, который при отсутствии или прекращении подачи энергии, создающей усилие перестановки запирающего или регулирующего элемента, автоматически обеспечивает переключение арматуры в положение «Открыто».

5.21 клиновая задвижка: Задвижка, у которой уплотнительные поверхности затвора расположены под углом друг к другу и запирающий или регулирующий элемент выполнен в форме клина.

5.22 параллельная задвижка: Задвижка, у которой уплотнительные поверхности элементов затвора взаимно параллельны.

5.23 задвижка с выдвижным шпинделем: Задвижка, при открытии которой шпиндель (шток) совершает поступательное или вращательно-поступательное движение, выдвигаясь относительно оси присоединительных патрубков на ход арматуры.

5.24 задвижка с невыдвижным шпинделем: Задвижка, при открытии которой шпиндель совершает вращательное или вращательно-поступательное движение, а резьбовая его часть постоянно находится во внутренней полости корпуса арматуры.

5.25 шиберная задвижка: Параллельная задвижка, у которой запирающий элемент выполнен в форме шибера.

5.26 шланговая задвижка (Ндп. шланговый затвор): Задвижка, у которой перекрытие или регулирование потока рабочей среды осуществляется пережатием эластичного шланга.

5.27 обратный затвор (Нрк. захлопка): Дисковый затвор, предназначенный для предотвращения обратного потока рабочей среды.

5.28 запорный клапан (клапан): Запорная арматура, конструктивно выполненная в виде клапана.

5.29 обратный клапан (Нрк. подъемный клапан): Обратная арматура, конструктивно выполненная в виде клапана.

5.30 невозвратно-запорный клапан: Невозвратно-запорная арматура, конструктивно выполненная в виде клапана.

5.31 невозвратно-управляемый клапан: Невозвратно-управляемая арматура, конструктивно выполненная в виде клапана.

5.32 отключающий клапан: Защитная арматура, конструктивно выполненная в виде клапана, предназначенная для перекрытия потока рабочей среды в случае превышения заданной скорости ее течения за счет изменения перепада давления на чувствительном элементе, либо в случае изменения заданного давления.

5.33 предохранительный клапан: Клапан, предназначенный для автоматической защиты оборудования и трубопроводов от превышения давления свыше заранее установленной величины посредством сброса избытка рабочей среды и обеспечивающий прекращение сброса при давлении закрытия и восстановлении рабочего давления.

5.34 предохранительный малоподъемный клапан: Предохранительный клапан, у которого ход запирающего элемента не превышает 1/20 от наименьшего диаметра седла.

5.35 предохранительный полноподъемный клапан: Предохранительный клапан, у которого ход запирающего элемента составляет 1/4 и более от наименьшего диаметра седла.

5.36 предохранительный пружинный клапан: Предохранительный клапан, в котором усилие, противодействующее воздействию рабочей среды на запирающий элемент, создается пружиной.

5.37 предохранительный клапан прямого действия: Предохранительный клапан, работающий только от энергии рабочей среды, непосредственно воздействующей на запирающий элемент, и не имеющий вспомогательных устройств, управляющих клапаном при его работе в автоматическом режиме.

5.38 предохранительный рычажно-грузовой клапан: Предохранительный клапан, в котором усилие противодействующее воздействию рабочей среды на запирающий элемент, создается грузом, закрепленным на рычаге.

5.39 предохранительный клапан с мембранным чувствительным элементом (предохранительный мембранный клапан): Предохранительный клапан, в котором чувствительным элементом, воспринимающим воздействие давления рабочей среды, является связанная с запирающим элементом мембрана.

5.40 блок предохранительных клапанов: Предохранительное устройство, состоящее из двух предохранительных клапанов и переключающего устройства в виде трехходовой арматуры, обеспечивающей постоянное соединение защищаемого от недопустимого превышения давления оборудования только с одним из предохранительных клапанов.

5.41 регулирующий клапан (Нрк. исполнительное устройство): Регулирующая арматура, конструктивно выполненная в виде клапана с исполнительным механизмом или ручным управлением.

5.42 регулирующий односедельный клапан: Регулирующий клапан, расчетное проходное сечение которого образовано одним затвором.

5.43 регулирующий двухседельный клапан: Регулирующий клапан, расчетное проходное сечение которого образовано двумя параллельно работающими затворами, расположенными на одной оси.

5.44 регулирующий клеточный клапан: Регулирующий клапан, затвор которого выполнен в виде детали с профилированными отверстиями для пропуска рабочей среды и плунжера, который перемещается внутри клетки и изменяет суммарную площадь открытых сечений этих отверстий.

5.45 регулирующий нормально-закрытый клапан (регулирующий клапан НЗ): Регулирующий клапан, в котором при отсутствии энергии внешнего источника затвор закрыт.

5.46 регулирующий нормально-открытый клапан (регулирующий клапан НО): Регулирующий клапан, в котором при отсутствии энергии внешнего источника затвор открыт.

5.47 распределительный клапан (Нрк. распределитель): Клапан, предназначенный для распределения потока рабочей среды по определенным направлениям.

5.48 смесительный клапан: Клапан, предназначенный для смешения потоков двух и более различных по параметрам сред и/или свойствам сред.

5.49 шаровой кран: Кран, запирающий или регулирующий элемент которого имеет сферическую форму.

5.50 конусный кран (Нрк. пробковый кран; конический кран): Кран, запирающий или регулирующий элемент которого имеет форму конуса.

5.51 цилиндрический кран (Нрк. пробковый кран): Кран, запирающий или регулирующий элемент которого имеет форму цилиндра.

5.52 регулятор (Ндп. редуктор): Регулирующая арматура, управляемая автоматически воздействием рабочей среды на регулирующий или чувствительный элемент.

5.53 регулятор давления «до себя»: Регулятор, поддерживающий давление рабочей среды в заданном диапазоне на участке или в контуре системы, расположенной до регулятора.

5.54 регулятор давления «после себя»: Регулятор, поддерживающий давление рабочей среды в заданном диапазоне на участке или в контуре системы, расположенной после регулятора.

5.55 регулятор прямого действия: Регулятор, работающий от энергии рабочей среды без использования вспомогательных устройств (импульсных механизмов и др.).

5.56 регулятор температуры: Регулятор, поддерживающий температуру рабочей среды в сосуде (емкости) или в трубопроводе.

5.57 регулятор уровня: Регулятор, поддерживающий уровень жидкости в сосуде (емкости).

5.58 поплавковый механический конденсатоотводчик (поплавковый конденсатоотводчик): Конденсатоотводчик, закрытие или открытие запирающего элемента которого осуществляется с помощью поплавка за счет различия плотностей водяного пара и конденсата.

5.59 термодинамический конденсатоотводчик: Конденсатоотводчик, запирающий элемент которого управляется благодаря аэродинамическому эффекту, возникающему при прохождении рабочей среды через затвор за счет различия термодинамических свойств конденсата и водяного пара.

5.60 термостатический конденсатоотводчик: Конденсатоотводчик, запирающий элемент которого управляется посредством изменения размера или формы термостата или биметаллической пластины за счет различия температур конденсата и водяного пара.

7 Основные узлы, элементы и детали арматуры

7.1 корпусные детали: Детали арматуры (как правило, корпус арматуры и крышка), которые удерживают рабочую среду внутри арматуры.

Примечание — Долговечностью корпусных деталей, как правило, определяется срок службы арматуры.

7.2 основные детали: Детали арматуры, разрушение которых может привести к разгерметизации арматуры по отношению к окружающей среде.

7.3 затвор: Совокупность подвижных (золотник, диск, клин, шибер, плунжер и др.) и неподвижных (седло) элементов арматуры, образующих проходное сечение и соединение, препятствующее протеканию рабочей среды.

Примечание — Перемещением подвижных элементов затвора достигается изменение проходного сечения и, соответственно, пропускной способности.

7.4 седло: Неподвижный или подвижный элемент затвора, установленный или сформированный в корпусе арматуры.

7.5 запирающий элемент (Нрк. захлопка; запирающий орган; запорный орган; замыкающий элемент; затвор): Подвижная часть затвора, связанная с приводом, позволяющая при взаимодействии с седлом осуществлять управление потоком рабочих сред путем изменения проходного сечения и обеспечивать определенную герметичность.

7.6 регулирующий элемент (Нрк. регулирующий орган): Часть затвора, как правило, подвижная и связанная с приводом или чувствительным элементом, позволяющая при взаимодействии с седлом осуществлять управление (регулирование) потоком рабочей среды путем изменения проходного сечения.

7.7 золотник: Подвижный запирающий элемент затвора клапанов.

Примечание — В зависимости от формы золотник может быть тарельчатым, поршневым (цилиндрическим), сферическим, игольчатым, в зависимости от конструктивного исполнения уплотнительной поверхности — конусным, плоским, сферическим.

7.8 плунжер: Подвижный регулирующий элемент затвора регулирующего клапана, перемещением которого достигается изменение пропускной способности.

7.9 шибер: Запирающий элемент в арматуре, выполненный в виде пластины.

7.10 разрывная мембрана: Элемент мембранно-разрывного устройства, представляющий собой тонкий металлический диск из листового материала, разрывающийся при аварийном превышении давления рабочей среды.

7.11 импульсный механизм: Встроенное вспомогательное устройство в арматуре непрямого действия, обеспечивающее при соответствующем изменении давления рабочей среды перемещение запирающего элемента арматуры (плунжера, золотника).

7.12 входной патрубок: Присоединительный патрубок, расположенный со стороны поступления рабочей среды в корпус арматуры.

7.13 выходной патрубок: Присоединительный патрубок, расположенный со стороны выхода рабочей среды из корпуса арматуры.

7.14 привод: Устройство для управления арматурой, предназначенное для перемещения запирающего элемента, а также для создания, в случае необходимости, усилия для обеспечения требуемой герметичности в затворе.

Примечание — В зависимости от потребляемой энергии привод может быть ручным, электрическим, электромагнитным, гидравлическим, пневматическим или их комбинацией.

7.15 исполнительный механизм (Нрк. сервопривод): Устройство для управления арматурой, предназначенное для перемещения регулирующего элемента в соответствии с командной информацией, поступающей от внешнего источника энергии.

7.16 позиционер: Блок исполнительного механизма, контролирующий положение регулирующего элемента и предназначенный для уменьшения рассогласования путем введения обратной связи по положению выходного элемента исполнительного механизма.

7.17 ручной дублер: Устройство, предназначенное для ручного управления арматурой с приводом, в случаях, когда последний не используется по каким-либо причинам.

Примечание — Для предохранительной арматуры ручной дублер — узел подрыва.

7.18 сильфон: Упругая однослойная или многослойная гофрированная оболочка из металлических, неметаллических и композиционных материалов, сохраняющая плотность и прочность при многоцикловых деформациях сжатия, растяжения, изгиба и их комбинаций под воздействием внутреннего или внешнего давления, температуры и механических нагружений.

Примечание — Сильфон применяется в качестве герметизирующего, чувствительного или силового элемента.

7.19 уплотнение: Совокупность сопрягаемых элементов арматуры, обеспечивающих необходимую герметичность подвижных или неподвижных соединений деталей (узлов) арматуры.

7.20 сальниковое уплотнение (сальник): Уплотнение подвижных деталей (узлов) арматуры относительно окружающей среды, в котором применен уплотнительный элементе принудительным созданием в нем напряжений, необходимых для обеспечения требуемой герметичности.

7.21 сильфонное уплотнение: Уплотнение подвижных деталей (узлов) арматуры относительно окружающей среды, в котором в качестве герметизирующего элемента применен сильфон.

7.22 проточная часть: Тракт, по которому протекает рабочая среда, сформированный корпусом арматуры и запирающим или регулирующим элементом.

7.23 шпиндель: Кинематический элемент арматуры, осуществляющий передачу крутящего момента от привода или исполнительного механизма к запирающему или регулирующему элементу арматуры.

7.24 шток: Кинематический элемент арматуры, осуществляющий передачу поступательного усилия от привода или исполнительного механизма к запирающему или регулирующему элементу.

7.25 чувствительный элемент: Узел арматуры с автоматическим управлением (сильфон, мембрана, поршень, золотник и т.п.), связанный с подвижной частью затвора, воспринимающий и преобразующий изменения параметров рабочей среды в соответствующие изменения усилий на нем и обеспечивающий за счет этого перемещение регулирующего элемента или запирающего элемента.

Скачать ГОСТ Р 52720-2007. Арматура трубопроводная. Термины и определения

Ознакомиться с изданиями из категории «Санитарно-технические системы»

www.steps.ru

Слово АРМАТУРА — Что такое АРМАТУРА?
