Определение арматура: Арматура | это… Что такое Арматура?

Содержание

Арматура трубопроводная. Термины и определения

Арматура общепромышленного назначения (промышленная арматура) — арматура, имеющая многоотраслевое применение, к которой не предъявляют какие-либо специальные требования конкретного заказчика.

Арматура специального назначения (специальная арматура) — арматура, которую разрабатывают и изготовляют с учетом специальных требований заказчика применительно к конкретным условиям эксплуатации.

Автоматически действующая арматура — арматура, срабатывание которой происходит без участия человека.

Арматура с дистанционно расположенным приводом (арматура под дистанционное управление) — арматура, которая управляется приводом (исполнительным механизмом), не установленным непосредственно на арматуре.

Арматура прямого действия — арматура, работающая от энергии рабочей среды без использования вспомогательных устройств (встроенного импульсного механизма либо вынесенной импульсной арматуры).

Арматура непрямого действия — арматура, работающая от энергии рабочей среды, с использованием вспомогательных устройств (встроенного импульсного механизма либо вынесенной импульсной арматуры).

Контрольная арматура — арматура, предназначенная для управления поступлением рабочей среды в контрольно-измерительную аппаратуру, приборы.

Испытательная среда — среда, используемая для контроля арматуры.

Авария — разрушение сооружений и/или технических устройств, применяемых на опасном производственном объекте, неконтролируемые взрывы и/или выбросы опасных веществ.

Надежность арматуры — свойство арматуры сохранять во времени в установленных пределах значения всех параметров, характеризующих способность выполнять требуемые функции в заданных режимах и условиях эксплуатации, технического обслуживания, хранения и транспортирования.

Безопасность арматуры — состояние арматуры, при котором вероятность возможного критического отказа в период требуемого срока службы имеет допустимое значение и отсутствует возможность нанесения вреда жизни и здоровью людей в результате их контакта с арматурой или рабочей средой при безотказной работе арматуры.

Отказ арматуры — нарушение работоспособности арматуры. Отказы бывают:

— конструктивные, возникающие в связи с нарушением правил и норм проектирования и конструирования;

— производственные, связанные с несовершенством производственных процессов на предприятии;

— эксплутационные, возникающие по причине, связанной с нарушением правил эксплуатации;

— критические, тяжесть последствий которого является недопустимой.

Предельное состояние арматуры — состояние, при котором дальнейшая эксплуатация оборудования невозможна или нецелесообразна.

Запорная арматура — арматура, предназначенная для перекрытия потока рабочей среды с определенной герметичностью.

Запорно-регулирующая арматура — арматура, совмещающая функции запорной и регулирующей арматуры.

Защитная арматура — арматура, предназначенная для автоматической защиты оборудования и трубопроводов от недопустимых или непредусмотренных технологическим процессом изменений параметров или направления потока рабочей среды, а также для отключения потока.

Дисковый затвор — тип арматуры, в котором запирающий или регулирующий элемент имеет форму диска, поворачивающегося вокруг оси, перпендикулярной или расположенной под углом к направлению потока рабочей среды.

Задвижка — тип арматуры, у которой запирающий или регулирующий элемент перемещается перпендикулярно оси потока рабочей среды.

Клапан запорный — запорная арматура, конструктивно выполненная в виде клапана.

Затвор — совокупность подвижных (золотник, диск, клин, шибер, плунжер и др.) и неподвижных (седло) элементов арматуры, образующих проходное сечение и соединение, препятствующее протеканию рабочей среды.

Клапан — тип арматуры, у которой запирающий или регулирующий элемент перемещается параллельно оси потока рабочей среды.

Обратный затвор — дисковый затвор, предназначенный для предотвращения обратного потока рабочей среды.

Обратный клапан — обратная арматура, конструктивно выполненная в виде клапана.

Кран — тип арматуры, у которой запирающий или регулирующий элемент, имеющий форму тела вращения или его части, поворачивается вокруг собственной оси, произвольно расположенной по отношению к направлению потока рабочей среды.

Запирающий элемент — подвижная часть затвора, связанная с приводом, позволяющая при взаимодействии с седлом осуществлять управление потоком рабочих сред путем изменения проходного сечения и обеспечивать определенную герметичность.

Золотник — подвижный запирающий элемент затвора клапанов. В зависимости от формы золотник может быть тарельчатым, поршневым (цилиндрическим), сферическим, игольчатым, в зависимости от конструктивного исполнения уплотнительной поверхности — конусным, плоским, сферическим.

Конденсатоотводчик — арматура, удаляющая конденсат и не пропускающая или ограниченно пропускающая перегретый пар.

Корпусные детали — детали арматуры (как правило, корпус арматуры и крышка), которые удерживают рабочую среду внутри арматуры.



Трубопроводная арматура

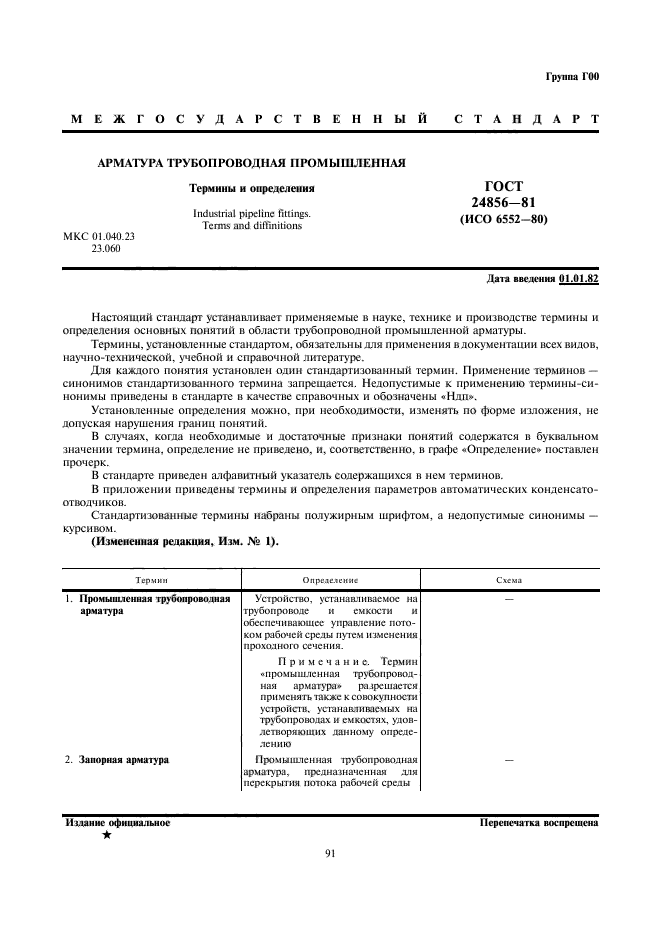

ГОСТ 24856-81 Арматура промышленная. Термины и определения

Термин

Определение

Схема

1. Промышленная трубопроводная арматура

Устройство, устанавливаемое на трубопроводе и емкости и обеспечивающее управление потоком рабочей среды путем изменения проходного сечения.
П р и м е ч а н и е. Термин «промышленная трубопроводная арматура» разрешается применять также к совокупности устройств, устанавливаемых на трубопроводах и емкостях, удовлетворяющих данному определению

—

2. Запорная арматура

Промышленная трубопроводная арматура, предназначенная для перекрытия потока рабочей среды

—

3. Регулирующая арматура

Промышленная трубопроводная арматура, предназначенная для регулирования параметров рабочей среды посредством изменения ее расхода

—

4. Распределительно-смесительная арматура

Промышленная трубопроводная арматура, предназначенная для распределения потока рабочей среды по определенным направлениям или для смешивания потоков

—

5. Предохранительная арматура

Промышленная трубопроводная арматура, предназначенная для автоматической защиты оборудования от аварийных изменений параметров

—

6. Обратная арматура

Промышленная трубопроводная арматура, предназначенная для автоматического предотвращения обратного потока рабочей среды

—

7. Фазоразделительная арматура

Промышленная трубопроводная арматура, предназначенная для автоматического разделения рабочих сред в зависимости от их фазы и состояния

—

8. Задвижка

Промышленная трубопроводная арматура, в которой запорный или регулирующий орган перемещается возвратно-поступательно перпендикулярно оси потока рабочей среды

—

9. Клапан
Ндп. Вентиль

Промышленная трубопроводная арматура, в которой запорный или регулирующий орган перемещается возвратно-поступательно параллельно осп потока рабочей среды

—

10 Кран

Промышленная трубопроводная арматура, в которой запорный или регулирующий орган имеет форму тела вращения или части его, который поворачивается вокруг собственной оси произвольно расположенной к направлению потока рабочей среды

—

11 Затвор

Промышленная трубопроводная арматура, в которой запорный или регулирующий орган поворачивается вокруг оси, не являющейся его собственной осью

—

12.

Проходная арматура

Промышленная трубопроводная арматура, в которой рабочая среда не изменяет направление своего движения на выходе по сравнению с направлением ее на входе.
II р и м е ч а н и е. Проходную арматуру, у которой площадь проходного сечения затвора равна или больше площади входного патрубка, называют «полнопроходной арматурой»

—

13. Угловая арматура

Промышленная трубопроводная арматура, в которой рабочая среда изменяет направление своего движения на выходе по сравнению с направлением ее на входе

—

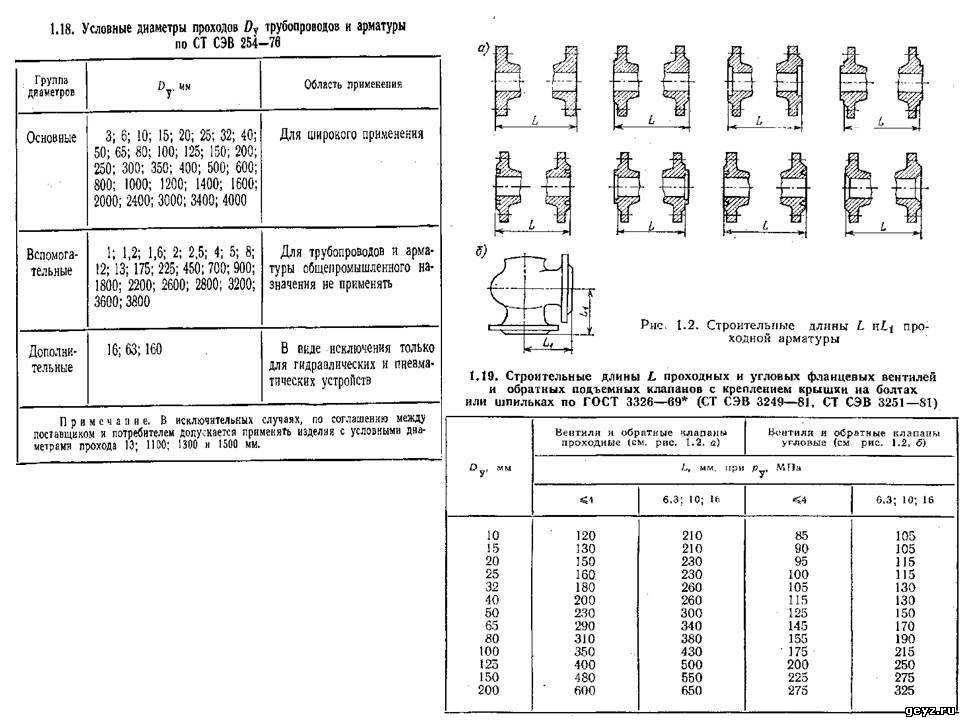

14. Фланцевая арматура

—

15. Муфтовая арматура

—

16. Цапковая арматура

—

17.Штуцерная арматура

—

18. Арматура под приварку

—

19. Сальниковая арматура

Промышленная трубопроводная арматура, у которой уплотнение подвижных элементов, относительно окружающей среды осуществляется сальниковой набивкой

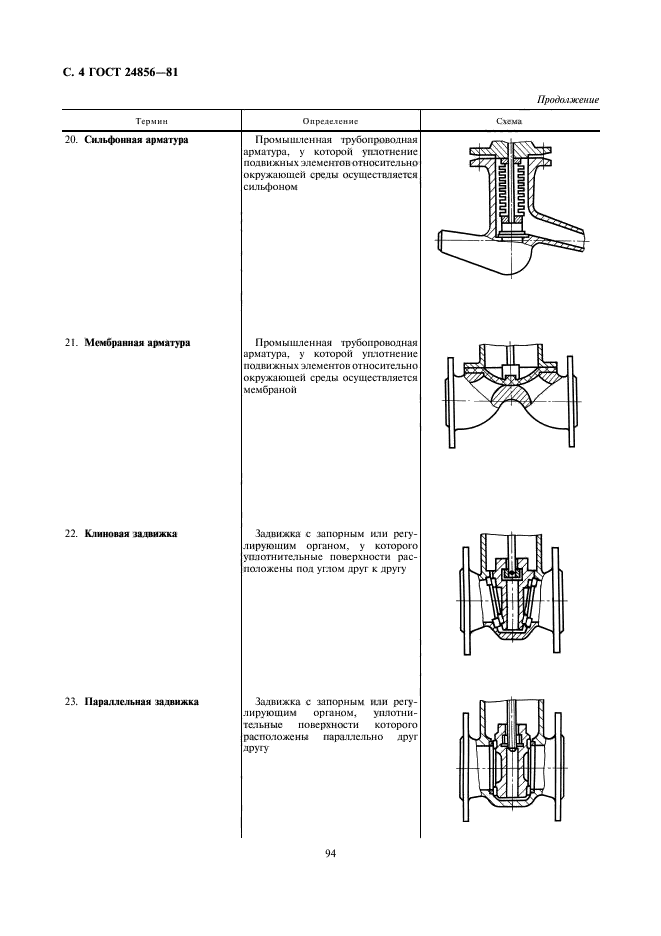

20. Сильфонная арматура

Промышленная трубопроводная арматура, у которой уплотнение подвижных элементов, относительно окружающей среды осуществляется сильфоном

21. Мембранная арматура

Промышленная трубопроводная арматура, у которой уплотнение подвижных элементов, относительно окружающей среды осуществляется мембраной

22. Клиновая задвижка

Задвижка с запорным или регулирующим органом, у которого уплотнительные поверхности расположены под углом друг к другу

23. Параллельная задвижка

Задвижка с запорным или регулирующим органом, уплотнительные поверхности которого расположены параллельно друг другу

24. Задвижка с выдвижным шпинделем (штоком)

Задвижка, при открытии и закрытии которой шпиндель (шток) совершает поступательное или вращательно-поступательное движение


25. Задвижка с невыдвижным шпинделем

Задвижка, при открытии и закрытии которой шпиндель совершает вращательное движение

26. Запорный клапан

Клапан, предназначенный для перекрытия потока рабочей среды

27. Регулирующий клапан

Клапан, предназначенный для регулирования параметров рабочей среды посредством изменения ее расхода и управляемый от внешнего источника энергии

28. Односедельный регулирующий клапан

—

29. Двухседельный регулирующий клапан

—

30. Смесительный клапан

Регулирующий клапан, предназначенный для смешения двух и более различных по параметрам рабочих сред

31. Распределительный клапан

Клапан, предназначенный для распределения потока рабочей среды по определенным направлениям

32. Предохранительный клапан

Клапан, предназначенный для защиты оборудования от недопустимого давления посредством сброса избытка рабочей среды и обеспечивающий прекращение сброса при давлении закрытия и восстановление рабочего давления

33. Обратный клапан

Клапан, предназначенный для автоматического предотвращения обратного потока рабочей среды

34. Невозвратно — запорный клапан

Обратный клапан, имеющий принудительное открытие и закрытие

35. Невозвратно — управляемый клапан

Обратный клапан, имеющий принудительное открытие и закрытие

36. Регулятор

Промышленная трубопроводная арматура, предназначенная для регулирования параметров рабочей среды посредством изменения ее расхода и управляемая непосредственно от рабочей среды

37. Конденсатоотводчик

Промышленная трубопроводная арматура предназначенная для отвода конденсата водяного пара

38. Поплавковый конденсатоотводчик

Конденсатоотводчик, запорный орган которого управляется с помощью поплавка

39. Термостатический конденсатоотводчик

Конденсатоотводчик, запорный орган которого управляется с помощью термостата

40. Термодинамический конденсатоотводчик

Конденсатоотводчик, запорным орган которого управляется благодаря аэродинамическому эффекту и термодинамическим свойствам рабочей среды

41. Распределительный кран

Кран, предназначенный для распределения потока рабочей среды по определенным направлениям

42. Цилиндрический кран

Кран, запорный или регулирующий орган которого имеет форму цилиндра

43. Конусный кран

Кран, запорный или регулирующий орган которого имеет форму конуса

44. Шаровой кран

Кран, запорный или регулирующий орган которого имеет сферическую форму

45. Обратный затвор
Ндп. Обратный клапан

Затвор, предназначенный для предотвращения обратного потока рабочей среды

46. Дисковый затвор

Затвор, запорный или регулирующий орган которого выполнен в виде диска

Трубопроводная арматура системы водоснабжения | Статьи про водоснабжение

Трубопроводная арматура — вспомогательные, обычно стандартные, устройства и детали, не входящие в состав основного оборудования, но необходимые для нормальной работы. В зависимости от выполняемых функций подразделяется на следующие группы:

  • Запорная арматура — арматура, предназначенная для перекрытия потока рабочей среды с определенной герметичностью.

  • Регулирующая арматура — арматура, предназначенная для регулирования параметров рабочей среды посредством изменения расхода.

  • Защитная (отключающая, отсечная) арматура — арматура, предназначенная для защиты оборудования и трубопроводов от аварийного изменения параметров среды путем отключения обслуживаемой линии или участка.

  • Предохранительная арматура — арматура, предназначенная для автоматической защиты оборудования и трубопроводов от недопустимого превышения давления посредством сброса избытка рабочей среды.

  • Распределительно-смесительная арматура — арматура, предназначенная для распределения потока рабочей среды по определенным направлениям или для смешивания потоков.

Перечень всей трубопроводной арматуры невероятно широк и разнообразен. Далее мы подробнее рассмотрим виды трубопроводной арматуры, которые чаще всего встречаются на российском рынке и используются в бытовых и полупромышленных системах отопления.

Запорная арматура

Запорная арматура служит для включения и отключения водоснабжения, его элементов и отдельных участков трубопроводов в процессе эксплуатации системы водоснабжения. Она работает периодически. Основное требование к запорной арматуре — обеспечивать плотность отключения в закрытом состоянии и оказывать минимальное сопротивление протекающей среде в открытом состоянии. К запорной арматуре относятся краны, вентили, задвижки и поворотные затворы. Запорную арматуру выпускают как с ручным, так и с электрическим приводом.

Кран шаровой — это кран, у которого запорный или регулирующий орган имеет форму шара. Шаровые краны широко применяются в таких системах, как: отопление, газо- и водоснабжение, отдельные узлы промышленных и теплоэнергетических объектов. К материалу шарового крана предъявляются различные требования, в зависимости от среды для которой он предназначен; например, в конструкциях, подверженных коррозии и ржавчине, применяют шаровой кран изготовленный из нержавеющей стали.

Краны обладают рядом достоинств, среди которых:

  • Простота конструкции;
  • Небольшие габариты;
  • Малое время, затрачиваемое на поворот;
  • Применимость для вязких и загрязнённых среды

Запорный клапан (вентиль) — запорная и регулирующаю арматура, конструктивно выполненная в виде клапана, то есть её запирающий элемент перемещается параллельно оси потока рабочей среды. Как и другие виды запорной арматуры, запорные клапаны применяются для полного перекрытия своего проходного сечения, а следовательно потока рабочей среды; то есть запирающий элемент, которым в запорном клапане чаще всего является золотник, в процессе эксплуатации находится в крайних положениях «открыто» или «закрыто».

Клапаны широко распространены как запорная арматура, что объясняется возможностью обеспечения хорошей герметизации в запорном органе при сравнительной простоте конструкции. Кроме вышеуказанных достоинств клапаны обладают и другими, например:

  • Возможность применения в условиях высоких температур и давлений, вакуума, коррозионных и агрессивных сред;
  • Сравнительная простота технического обслуживания и ремонта в условиях эксплуатации.

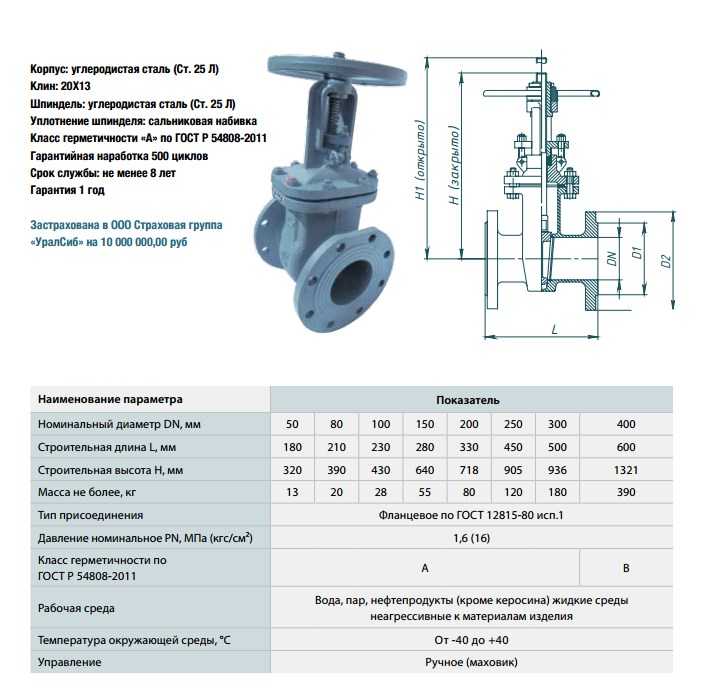

Задвижка — трубопроводная арматура, в которой запирающий или регулирующий элемент перемещается перпендикулярно оси потока рабочей среды. Задвижки — очень распространённый тип запорной арматуры. Они широко применяются практически на любых технологических и транспортных трубопроводах диаметрами от 15 до 2000 миллиметров в системах жилищно-коммунального хозяйства, газо- и водоснабжения, нефтепроводах, объектах энергетики и многих других. Наиболее распространено управление задвижкой с помощью штурвала (вручную), также задвижки могут оснащаться электроприводами, гидроприводами и, в редких случаях, пневмоприводами. На задвижках большого диаметра с ручным управлением, как правило, устанавливают редуктор для уменьшения усилий открытия-закрытия.

По характеру движения шпинделя различаются задвижки с выдвижным или невыдвижным (вращаемым) шпинделем. В первом случае при открытии и закрытии задвижки шпиндель совершает поступательное или вращательно-поступательное движение, во втором — только вращательное.

Широкое распространение задвижек объясняется рядом достоинств этих устройств, среди которых:

  • Сравнительная простота конструкции;
  • Относительно небольшая строительная длина;
  • Возможность применения в разнообразных условиях эксплуатации;
  • Малое гидравлическое сопротивление.

Дисковый поворотный затвор (заслонка) — тип трубопроводной арматуры, в котором запирающий или регулирующий элемент имеет форму диска, поворачивающегося вокруг оси, перпендикулярной или расположенной под углом к направлению потока рабочей среды. Наиболее часто такая арматура применяется при больших диаметрах трубопроводов, малых давлениях среды и пониженных требованиях к герметичности рабочего органа, в основном в качестве запорной арматуры.

В дисковых затворах запирающий элемент, то есть затвор, имеет форму диска, который может перекрывать проход рабочей среде через кольцевое седло в корпусе путём поворота (как правило на 90°) затвора вокруг оси, перпендикулярной направлению потока среды, при этом ось вращения диска может являться его собственной осью (осевые дисковые затворы) или же не совпадать с осью (эксцентриковые дисковые затворы).

Дисковые затворы, как и шаровые краны, являются одними из самых современных и прогрессивных типов арматуры, обладающий многими важными достоинствами, среди которых:

  • Малые строительные длина и масса;
  • Простота конструкции, малое число деталей;
  • Относительная простота ремонта, возможность быстрой замены элементов уплотнения;
  • Возможность применения для больших диаметров трубопроводов.

Регулирующая арматура

Регулирующая арматура — это вид трубопроводной арматуры, предназначенный для регулирования параметров рабочей среды. В понятие регулирования параметров входит регулирование расхода среды, поддержания давления среды в заданных пределах, смешивание различных сред в необходимых пропорциях, поддержание заданного уровня жидкости в сосудах и некоторые другие. Выполнение всех своих функций регулирующая арматура осуществляет за счёт изменения расхода среды через своё проходное сечение. В зависимости от параметров рабочей среды (давления, температуры, химического состава и др.) к каждому виду регулирования предъявляются различные требования, что привело к появлению множества конструктивных типов регулирующей арматуры. Рассмотрим основные типы регулирующей арматуры

Регулирующий клапан — один из конструктивных видов регулирующей трубопроводной арматуры. Это наиболее часто применяющийся тип регулирующей арматуры для регулирования расхода и давления. Выполнение этой задачи регулирующие клапаны осуществляют за счёт изменения расхода среды через своё проходное сечение.

В зависимости от назначения и условий эксплуатации применяются различные виды управления регулирующей арматурой, чаще всего при этом используются специальные приводы и управление с помощью промышленных микроконтроллеров по команде от датчиков, фиксирующих параметры среды в трубопроводе. Используются электрические, пневматические, гидравлические и электромагнитные приводы для регулирующих клапанов.

Также применяются запорно-регулирующие клапаны, с помощью этих устройств осуществляется как регулирование по заданной характеристике, так и уплотнение затвора по нормам герметичности для запорной арматуры. Для присоединения регулирующих клапанов к трубопроводам применяются все известные способы (фланцевый, муфтовый, штуцерный, цапковый, приваркой), но приварка к трубопроводу используется только для клапанов, изготовленных из сталей.

Смесительные клапаны используются в тех случаях, когда необходимо в определенных пропорциях смешивать различные среды, например, холодную и горячую воду, выдерживая постоянным какой-либо параметр (например, температуру) или изменяя его по заданному закону.

Отличие смесительных клапанов от регулирующих заключается в том, что в первых, происходит регулировка одновременно двух сред, а не одной, как в регулирующих клапанах. Так же, как и регулирующие клапаны, смесительные могут управляться с помощью электрического или пневматического привода.

Регуляторы давления прямого действия — служат для поддержания постоянного давления в трубопроводе, эта необходимость может возникнуть в реальных рабочих условиях, когда в нём происходят колебания давления рабочей среды, недопустимые для нормальной работы технологической системы или установки.

В отличие от арматуры непрямого действия, в которой для непрерывного регулирования нужно отслеживать специальными датчиками состояние контролируемого параметра и при его отклонении от нормы выдавать командный сигнал приводу, регулятор прямого действия срабатывает непосредственно от среды в контролируемом участке трубопровода без использования посторонних источников энергии.

Регулирование давления может производиться после регулятора (по направлению потока среды), в этом случае регулятор называют «После себя», или перед ним, в этом случае он называется «До себя».

Регулятор уровня предназначен для поддержания уровня жидкости в сосуде в установленных пределах заданной высоты. Сосуд может находиться под давлением, а во многих случаях избыточное давление отсутствует, и сосуд соединен с атмосферой, т. е. является резервуаром. Поддержание уровня в сосуде может осуществляться путем впуска дополнительного количества жидкости (тогда регулятор уровня называют регулятором питания) или путем выпуска избыточного количества жидкости (тогда регулятор уровня называют регулятором перелива).

Основными элементами регулятора уровня являются чувствительный элемент (датчик положения уровня) и исполнительное устройство в виде запорного или регулирующего клапана или крана. Исполнительное устройство предназначено для прекращения или регулирования подачи (выпуска) жидкости в зависимости от командного сигнала, подаваемого датчиком положения уровня на привод исполнительного устройства.

Балансировочные клапаны применяют для того, чтобы регулировать расход воды в системе отопления и водоснабжения, ведь слишком большой расход воды вызывает шум в радиаторах, а недостаточный – к коррозии котла и низкой температуре воздуха в помещении.

Существует ручная и автоматическая балансировка. Автоматический балансировочный клапан – это устройство, которое применяется для балансировки систем, имеющих динамический гидравлический режим. Регуляторы расхода и перепада давления применяются в таких системах регуляторы и являются автоматическими балансировочными клапанами. Ручной балансировочный клапан используют с целью отладить и сбалансировать статические системы: все вертикальные однотрубные системы без устройств количественного регулирования и термостатических радиаторных клапанов, а также восстановить циркуляцию через стояки, которые не работают.

Защитная арматура

Защитная арматура — вид трубопроводной арматуры, предназначенный для защиты технологических систем, оборудования, трубопроводов, насосов и сосудов под давлением от возникновения или последствий аварийных ситуаций. В результате эксплуатации могут возникать различные проблемы, обусловленные неисправностями оборудования, неправильным ведением технологического процесса, другими сторонними факторами. Они могут повлечь за собой гидроудары при внезапном изменении потока среды на обратный, что может привести к поломке насосов и других устройств. Также при повреждении или разрушении трубопроводов или оборудования систем, если не ликвидировать или ограничить течь защитной арматурой, можно нанести серьёзный вред производственным помещениям, персоналу, экологии окружающей среды, в особенности в случае применения в системе взрыво- и пожароопасной, токсичной или радиоактивной рабочей среды.

Обратный клапан — вид защитной трубопроводной арматуры, предназначенный для недопущения изменения направления потока среды в технологической системе. Обратные клапаны пропускают среду в одном направлении и предотвращают её движение в противоположном, действуя при этом автоматически. С помощью обратной арматуры защищается различное оборудование, трубопроводы, насосы и сосуды под давлением, а также возможно существенно ограничить течь рабочей среды из системы при разрушении её участка.

Основными видами обратных клапанов являются собственно обратные клапаны и обратные затворы, главное их различие — в конструкции затвора (элемента, который перекрывает поток среды, садясь в седло), у первых он выполняется в виде золотника, у вторых — в виде круглого диска, который часто именуют захлопка.

Обратные клапаны как правило устанавливаются на горизонтальных участках трубопроводов, а затворы — как на горизонтальных, так и на вертикальных участках. По направлению потока рабочей среды клапаны обратные в основном выполняются проходными (направление потока в них не изменяется), но встречаются и угловые (направление потока меняется на 90°), а затворы обратные — только проходными.

При отсутствии потока среды через арматуру золотник в обратном клапане или захлопка в обратном затворе под действием собственного веса или дополнительных устройств (например пружины) находятся в положении «закрыто», то есть затвор находится в седле корпуса. При возникновении потока затвор под действием его энергии открывает проход через седло. Ясно, что для того, чтобы поток среды изменил своё направление на противоположный он должен остановиться. В этот момент скорость потока становится нулевой, затвор возвращается в исходное закрытое положение, а давление с обратной стороны прижимает золотник или захлопку, препятствуя возникновению обратного потока среды. Таким образом, срабатывание обратной арматуры происходит под действием самой среды и является полностью автоматическим.

Сетчатый фильтр (грязевик) — установка для очистки фильтрации от нерастворимых примесей, которые представляют собой магнитные частицы (продукты коррозии), а также от частиц песка, глины, органики, накипи, которые попали из естественного источника или образовались в результате использования воды в технологическом процессе.

Исходя из принципов действия различают несколько видов грязевиков:

  • Инерционно-гравитационный;

  • Сетчатого фильтрования;

  • Магнитного осаждения.

Предохранительная арматура

Предохранительная арматура — арматура, предназначенная для автоматической защиты оборудования и трубопроводов от недопустимого превышения давления посредством сброса избытка рабочей среды, так называемого массотвода.

Предохранительный клапан — трубопроводная арматура, предназначенная для защиты от механического разрушения оборудования и трубопроводов избыточным давлением, путём автоматического выпуска избытка жидкой, паро- и газообразной среды из систем и сосудов с давлением сверх установленного. Клапан также должен обеспечивать прекращение сброса среды при восстановлении рабочего давления.

Опасное избыточное давление может возникнуть в системе как в результате сторонних факторов (неправильная работа оборудования, передача тепла от сторонних источников, неправильно собранная тепломеханическая схема и т. д.), так и в результате внутренних физических процессов, обусловленных неким исходным событием, не предусмотренным нормальной эксплуатацией. ПК устанавливаются везде, где может это произойти, то есть практически на любом оборудовании, но в особенности они важны в сфере эксплуатации промышленных и бытовых сосудов, работающих под давлением.

Существуют и другие виды предохранительной арматуры, но клапаны используются наиболее широко вследствие простоты своей конструкции, лёгкости настройки, разнообразия видов, размеров и конструктивных исполнений

Сантехническое оборудование

Современный строительный рынок насыщен огромным количеством различных типов смесителей, раковин, моек, ванн и унитазов, отличающихся по размерам, цвету и дизайну. Однако, несмотря на кажущееся разнообразие, сантехнические приборы можно четко подразделить по функциональности и способу соединения с трубопроводами.

Писсуар

40

-

40

Унитаз со смывным бачком

85

-

85

Посудомоечная машина

50

-

50

Стиральная машина автомат

200

-

200

Умывальник со смесителем

40

40

60

Душевая кабина со смесителем

80

80

120

Ванна со смесителем

200

200

300

Мойка со смесителем

60

60

80

Мойка со смесителем (для предприятий общественного питания)

220

280

500

Гигиенический душ (биде)

55

55

75

Поливочный кран

1080

720

1080

Разводка системы водоснабжения

От того насколько грамотно выполнен монтаж системы водоснабжения квартиры зависит работоспособность всего оборудования, подключенного к ней. Выбранная схема водоснабжения квартиры должна обеспечивать своевременную подачу воды из центрального водопровода во все точки разбора. При этом должен быть обеспечен достаточный напор воды для корректной работы бытовой техники и иного сантехнического оборудования. На данный момент применяются три основные схемы разводки системы водоснабжения в жилом помещении. Одну их этих схем называют тройниковой или последовательной, другую – коллекторной, а третья представляет смешанный вариант первых двух. Рассмотрим устройство данных инженерных систем.

Традиционная (последовательная) схема разводки

Система водоснабжения квартиры, выполненная по данной схеме, является самым простым, неприхотливым и дешевым вариантом проведения инженерных коммуникаций. Именно последовательная схема водоснабжения осуществлена в домах старого жилищного фонда, построенного еще в советские времена. Однако и сейчас данная схема применяется строителями.

В соответствии с данной схемой монтаж магистральных трубопроводов, по которым осуществляется горячее и холодное водоснабжение квартиры, ведется параллельно. При этом каждый сантехнический прибор подключается к трубопроводам посредством тройников. Именно отсюда и пошло второе название схемы – тройниковой. Последовательная схема предусматривает наличие общей для нескольких водопотребителей части магистралей, от которой идут многочисленные разветвления, подсоединенные с помощью тройников. Причем основная труба, играющая роль удлиненного коллектора, имеет больший диаметр по сравнению с диаметром труб, отходящих от нее и идущих к каждому сантехприбору.

Преимущества последовательной схемы водоснабжения

  • Экономия труб;
  • Сокращение затрат на прокладку труб;
  • Простота проекта и легкость его осуществления.

Недостатки последовательной схемы водоснабжения

  • Снижение давления в конечных точках подключения в случае наличия большого количества сантехприборов и падения общего входящего давления;
  • Отсутствие возможности выборочного отключения подачи воды к отдельному сантехническому прибору, потому как приходится перекрывать весь водопровод на общем входе;
  • Трудность поиска протечек, так как разветвления магистралей много и они разбросаны беспорядочно по всей системе;
  • Невозможность обеспечения удобного и быстрого доступа ко всем тройниковым соединениям труб, так как большая их часть скрыта под полом или в стене;
  • Нарушение отделки в случае аварии для устранения порыва водопровода.

Коллекторная система водоснабжения

В связи с увеличением использования различных сантехнических приборов в квартире и необходимостью обеспечения их нормального функционирования все чаще выбирается коллекторная схема разводки системы водоснабжения. При этом монтаж водоснабжения в квартире по данной схеме считается более сложным и дорогостоящим. Зато изначально исключается перепад давления в разных точках водопотребления. Поэтому не возникает проблем с использованием сантехники по назначению в один и тот же промежуток времени. Чем это обусловливается? Тем, что к каждой точке водопотребления прокладывается отдельная труба, которую при желании можно легко перекрыть и провести обслуживание или ремонт подключенного сантехнического прибора. Посмотрите, как выглядит коллекторная схема системы водоснабжения квартиры.

На представленной схеме наглядно представлен основной принцип устройства коллекторной разводки труб системы водоснабжения, где каждый водопотребитель подключается через отдельную трубу напрямую к коллекторам ХВС и ГВС. При этом труба не имеет разветвлений и каких-либо лишних соединений на всем своем протяжении, что исключает вероятность протечки. Соединений всего два и они доступны для ремонта и обслуживания (коллектор-труба и труба-водопотребитель).

Преимущества коллекторной системы водоснабжения

  • Надежность системы из-за малого количества соединений;
  • Регулировка или полное отключение конкретного сантехприбора путем использования шарового крана, установленного на подводящей воду трубе на выходе из коллектора;
  • Удобство обслуживания и ремонта системы;
  • Учет индивидуальных особенностей каждого сантехприбора при устройстве его защиты – установке фильтров и редукторов, обеспечивающих требующееся качество воды и уровень необходимого для оптимального функционирования давления;
  • Скрытый монтаж труб, улучшающий в целом интерьер квартиры.

Предыдущая глава Оглавление Следующая глава

Арматура Определение и значение | Dictionary.com

  • Основные определения
  • Викторина
  • Примеры
  • Британский
  • Научный

Показывает уровень сложности слова.

[ ahr-muh-cher ]

/ ˈɑr mə tʃər /

Сохранить это слово!

Показывает уровень оценки в зависимости от сложности слова.

Определение арматуры

сущ.

броня.

Биология. защитный покров животного или растения или любая его часть, служащая для защиты или нападения.

Электричество.

  1. Часть электрической машины, включающая основную токонесущую обмотку, в которой индуцируется электродвижущая сила.
  2. Поворотная часть электрического устройства, такая как зуммер или реле, активируемая магнитным полем.
  3. Железо или сталь, наложенные на полюса постоянного магнита, чтобы закрыть его, или на полюса электромагнита, чтобы передать механическую силу.

Скульптура. скелетный каркас, построенный как опора, на которой строится глиняная, восковая или гипсовая фигура.

ВИКТОРИНА

Сыграем ли мы в «ДОЛЖЕН» ПРОТИВ. «ДОЛЖЕН» ВЫЗОВ?

Должны ли вы пройти этот тест на «должен» или «должен»? Это должно оказаться быстрым вызовом!

Вопрос 1 из 6

Какая форма обычно используется с другими глаголами для выражения намерения?

Происхождение арматуры

1535–45; (<среднефранцузский) <латинское armātūra снаряжение, доспехи, эквивалентные armāt(us) в экипировке (см. руку 2 , -ate 1 ) + -ūra-ure

СЛОВА, КОТОРЫЕ МОЖНО СПУТАТЬ С АРМАТУРОЙ

любитель, арматура

Слова рядом арматура

Armand, armand a leg, armarium, armani, armani , реакция арматуры, Армавир, повязка, нарукавник, кресло

Dictionary.com Unabridged На основе Random House Unabridged Dictionary, © Random House, Inc. 2022

Как использовать арматуру в предложении

  • Два больших листа лопуха свисают над неглубоким водоемом внутри металлического круга и пара стальных арматур. содержат, соответственно, пучки сухой травы и керн почвы из реки Патаксент.

    В галереях: повышенная дань уважения деревьям и тому, чему они могут нас научить|Марк Дженкинс|7 мая 2021 г.|Washington Post

  • Арматура и сегменты, необходимые для размещения важнейших компонентов, были слишком сложными для фрезерования или литой.

    Project Kiwi от Disney Imagineering — это свободноходящий робот, который заставит вас поверить в Грута|Мэттью Панзарино|23 апреля 2021 г. |TechCrunch рассказ Джона Ле Карре о плаще и кинжале с обрамлением захватывающих исторических аннотаций.

    Забытые шпионы, сражавшиеся с нацистами на Ближнем Востоке|Джонатан Кирш|12 февраля 2021 г.|Washington Post

  • Драйверы со сбалансированной арматурой часто используются в наушниках-вкладышах.

    Лучшие беспроводные наушники: пять вещей, на которые стоит обратить внимание|Карсен Джоэнк|25 ноября 2020 г.|Popular-Science

  • Но Тарзан также является основой для пьянящей демонстрации, которая выходит далеко за рамки простого хроникирования поп-феноменов.

    The Original Sexy Beast|Энтони Хейден-Гость|2 июля 2009 г.|DAILY BEAST

  • Таким образом, очень легкого движения диска якоря J достаточно, чтобы полностью открыть два длинных выхлопных канала.

    Недавняя революция в органостроении|George Laing Miller

  • Четыре стопорных штифта были закреплены на ободе диска, чтобы зацепить стопорный штифт на якоре магнита.

    Мальчик-механик, книга 2|Разное

  • Теперь к этому валу можно припаять якорь, при этом его левая поверхность будет на одном уровне с концами магнита.

    Мальчик-механик, Книга 2|Разное

  • Если якорь и его соединения также используются от зуммера, необходимо учитывать высоту катушек.

    Мальчик-механик, Книга 2|Разное

  • Другая соединительная стойка H соединяется со скобой B, поддерживающей пружину якоря.

    Мальчик-механик, Книга 2|Разное

Определения арматуры из Британского словаря

арматура

/ (ˈɑːmətjʊə) /

сущ.

вращающаяся конструкция в электродвигателе или генераторе, намотанная катушками, по которым течет ток

любая часть электрической машины или устройства, движущаяся под действием магнитного поля или внутри которого индуцируется электродвижущая сила

Также называется: стержень стержень из мягкого железа или стали, помещенный поперек полюсов постоянного магнита для замыкания магнитной цепи

такой стержень, помещенный поперек полюсов электромагнита для передачи механической силы

скульптура каркас для поддержки глины или другого материала, используемого при лепке

защитное внешнее покрытие животного или растения

архаичный доспех

Происхождение слова для арматуры

C15: от латинского armātūra броня, снаряжение, от armāre до оборудовать оборудованием; см. руку ²

Английский словарь Коллинза — полное и полное цифровое издание 2012 г. © William Collins Sons & Co. Ltd., 1979, 1986 © HarperCollins Издательство 1998, 2000, 2003, 2005, 2006, 2007, 2009 гг., 2012

Научное определение арматуры

арматура

[ är′mə-chər ]

Часть электродвигателя или генератора, состоящая из проволоки, намотанной на железный сердечник, по которой течет электрический ток. В двигателях и генераторах постоянного тока якорь вращается в магнитном поле; в двигателях и генераторах переменного тока магнитное поле вращается вокруг якоря.

Кусок мягкого железа, соединяющий полюса магнита.

Часть электромагнитного устройства, такая как реле или громкоговоритель, которая движется или вибрирует.

Научный словарь American Heritage® Авторские права © 2011. Опубликовано издательством Houghton Mifflin Harcourt Publishing Company. Все права защищены. Определение

в кембриджском словаре английского языка

Примеры арматуры

арматуры

Как будто они создали арматура из альбома для вырезок, а затем пусть люди закончат ее.

Из Атлантики
