Опоры железобетонные центрифугированные: Стойки железобетонные центрифугированные для опор ЛЭП (35-750 кВ) СЦ 20, СЦ 22, СЦ 26, СК 22, СК 26

Железобетонные опоры

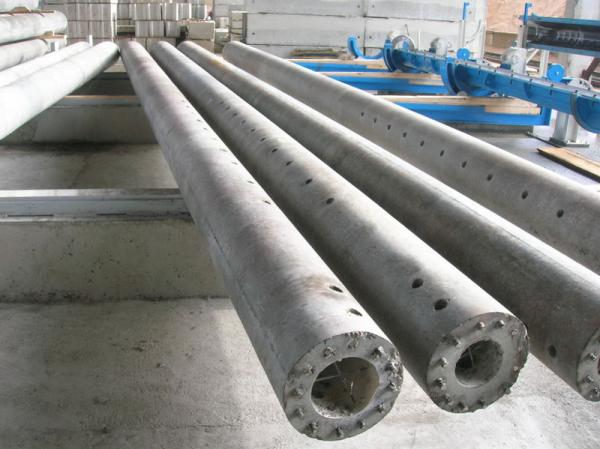

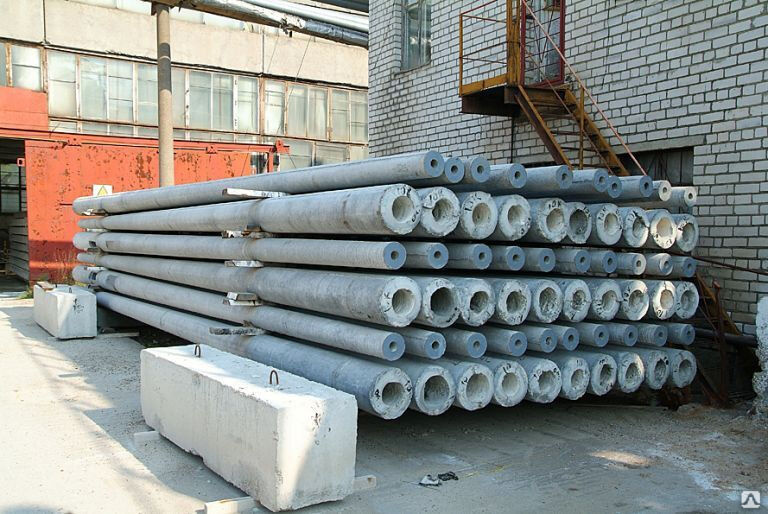

  Стойки конические центрифугированные (СКЦ) могут считаться универсальными опорами.

 Области применения СКЦ:

• Опоры для организации уличного освещения;
• Опоры ЛЭП напряжением 0,38 кВ до 10 кВ;
• Опоры контактной сети муниципального электротранспорта (СКЦТ).

Производство стоек СКЦ/СКЦТ выполняется из тяжёлого бетона марки М400 (В30). Морозостойкость бетона: СКЦ – F100, СКЦТ – F150. Водонепроницаемость для СКЦ/СКЦТ –W2.

В качестве армирующей арматуры при производстве используются:

Проволока Вр-1;

Стальная арматура класса А-1, А-111.

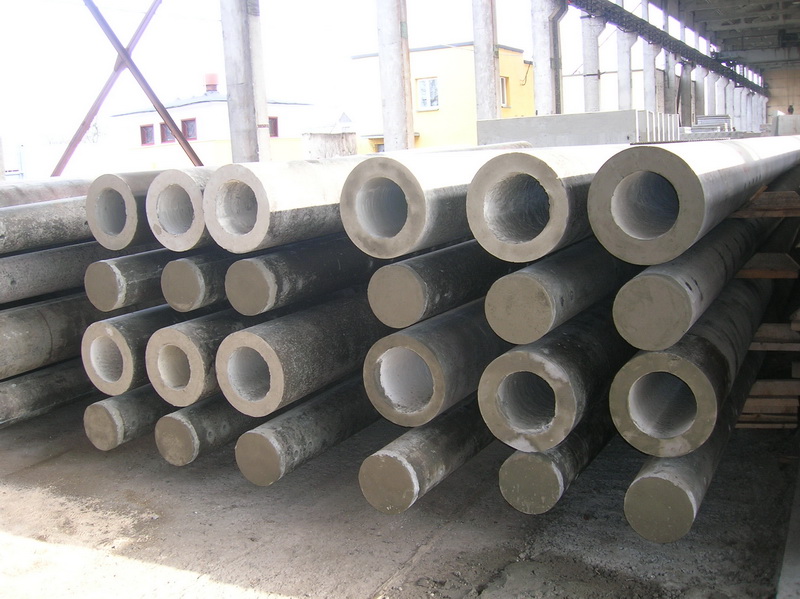

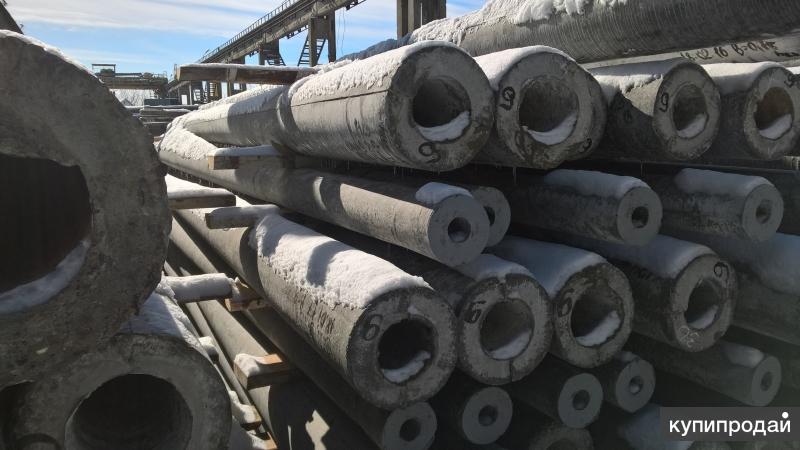

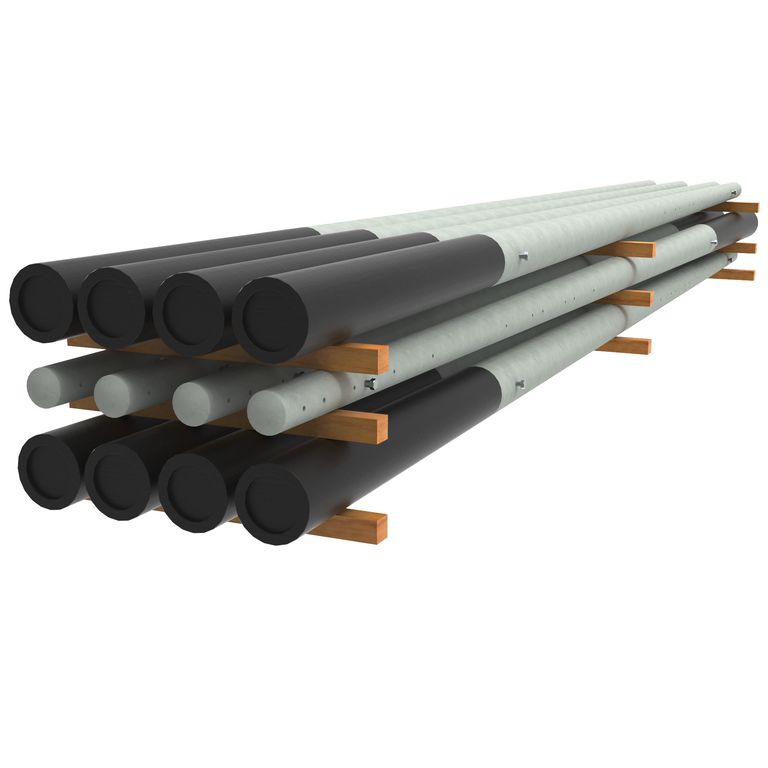

Железобетонные стойки и опоры СЦ

   Опоры СЦ– это стойки цилиндрической формы, изготовленные из железобетона. Они используются при обустройстве низко- и высоковольтных линий электропередач большой протяженностью. Качественные опоры (стойки цилиндрические)   изготовлены  с учетом эксплуатации на протяжении длительного периода при разных погодных условиях. Состав бетона предусмотрен такой, чтобы изделие можно было использовать при разных температурных режимах и с учетом больших колебаний температурных показателей, влажности воздуха, силы ветра и разных погодных изменений.

№	Наименование изделия	Размеры, мм					n, шт	Расстояние от вершины, мм	Объем бетона, м³	Марка бетона
		L	L1	D1	D2	D3
1	СЦ 22.1-1.1сб	22200	11000	450	430	560	3	150, 2550, 1500	2,22	В40
2	СЦ 22. 1-1.3сб	22200	11000	450	430	560	3	150, 2550, 1500	2,22	В40

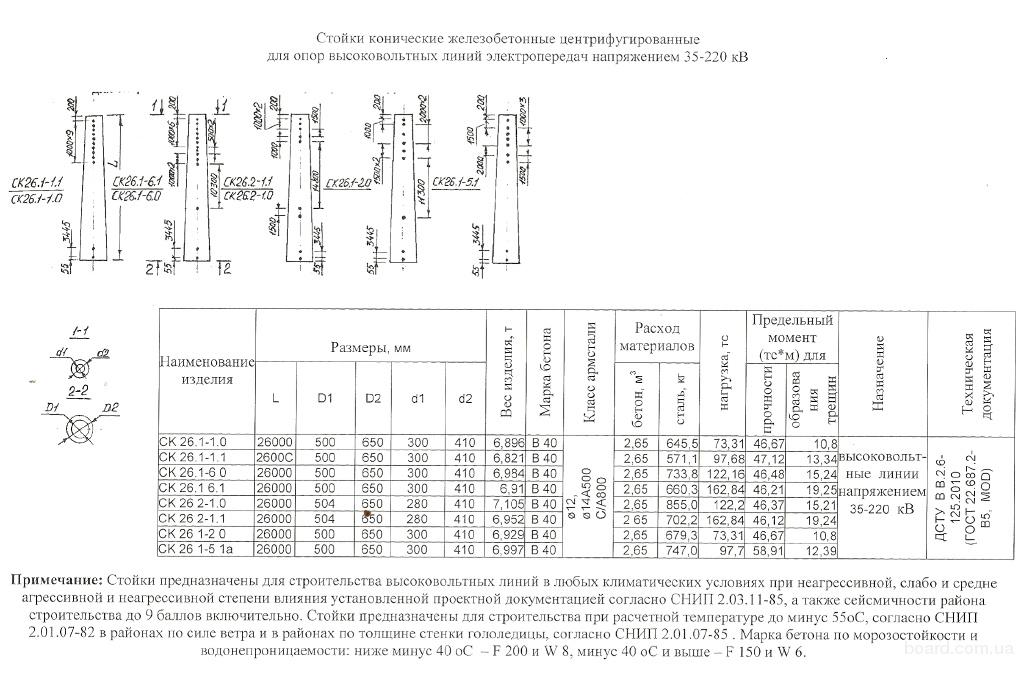

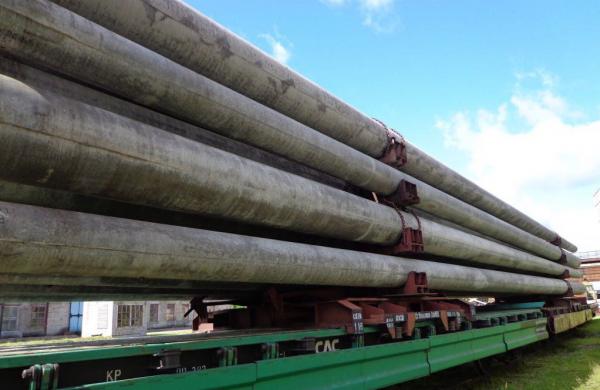

Железобетонные стойки и опоры СК

   Опоры СК– это стойки конической формы, изготовленные из железобетона. Они используются при обустройстве низко- и высоковольтных линий электропередач большой протяженностью. Качественные опоры (стойки конические)   изготовлены  с учетом эксплуатации на протяжении длительного периода при разных погодных условиях. Состав бетона предусмотрен такой, чтобы изделие можно было использовать при разных температурных режимах и с учетом больших колебаний температурных показателей, влажности воздуха, силы ветра и разных погодных изменений.

№	Наименование	Размеры, мм.						n, шт	Расстояние от вершины, мм.	Объем бетона, м3	Марка бетона
		L	L1	D1	D2	D3	D4
1	СК 16. 1-1.3сб	16400	8200	300	410	450	560	8	100, 1000*7	1,447	В40
2	СК 16.1-3.3сб	16400	8200	300	410	450	560	8	100, 1000*7	1,447	В40
3	СК 22.1-1.3сб	22600	11300	330	440	540	650	10	100, 1000*9	2,047	В40
4	СК 22.1-2.3сб	22600	11300	330	440	540	650	8	100, 1000*7	2,045	В40
5	СК 22.1-3.3сб	22600	11300	330	440	540	650	10	100, 1000*9	2,047	В40
6	СК 22. 2-1.3сб	22600	11300	310	440	490	650	9	300, 1000*6 2000*4	2,447	В40
7	СК 22.3-1.3сб	22600	11300	310	440	510	650	6	200, 2500 2000*4	2,317	В40
8	СК 22.3-2.3сб	22600	11300	310	440	510	650	8	200, 1500*1 1000*1 2000*1	2,317	В40
9	СК 22.4-1.3сб	22600	11300	340	440	540	650	11	100, 1000*2, 500*6, 1000*2	1,827	В40
10	СК 22.4-2.3сб	22600	11300	340	440	540	650	18	100, 500*17	1,957	В40
11	СК 22. 4-3.3сб	22600	11300	340	440	540	650	16	100, 1000*1 500*5 1000*1 500*3	1,957	В40
12	СК 26.1-1.3сб	26000	13000	300	410	500	650	12	200, 1000*6 500*2 1000*2 10300	2,647	В40
13	СК 26.1-2.3сб	26000	13000	300	410	500	650	7	200, 1000 2000*2 1500*2 11300	2,647	В40
14	СК 26.1-3.3сб	26000	13000	300	410	500	650	8	200, 1000 2000 500*2 1000*3	2,647	В40
15	СК 26. 1-6.3сб	26000	13000	300	410	500	650	12	200, 1000*6 500*2 1000*2 10300	2,647	В40
16	СК 26.2-1.3сб	26000	13000	280	410	504	650	7	200, 1000*2 1500*2 1000*2	2,647	В40
17	СК 26.3-2.3сб	26000	13000	310	410	520	650	7	200, 1000 4*500 2000 1000 4*500	2,297	В40

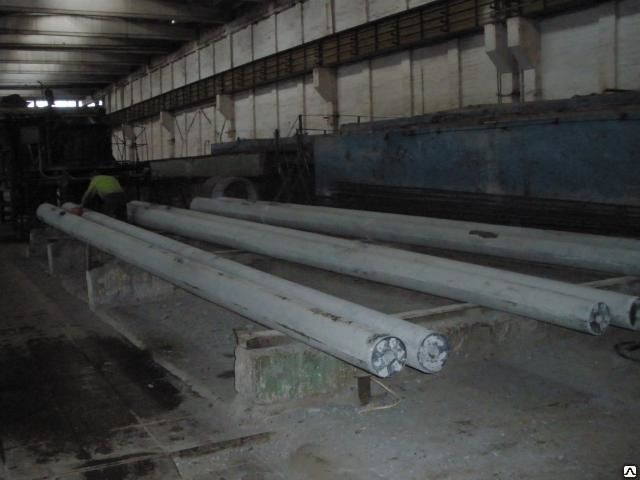

Железобетонные стойки и опоры СНЦ

 Стойки серии СНЦ   центрифугированная с напрягаемой стержневой арматурой используются для совмещения наружного освещения и опор контактных сетей городского электрифицированного транспорта.

Центрифужное моделирование армированной георешеткой и утрамбованной грунтово-цементной насыпи на мягком грунте

Лицензионное соглашение ASTM

ВАЖНО — ВНИМАТЕЛЬНО ПРОЧИТАЙТЕ ЭТИ УСЛОВИЯ ПЕРЕД ВХОДОМ В ЭТОТ ПРОДУКТ ASTM.
Приобретая подписку и нажимая на это соглашение, вы вступаете в контракт, и подтверждаете, что прочитали настоящее Лицензионное соглашение, что вы понимаете его и соглашаетесь соблюдать его условия. Если вы не согласны с условиями настоящего Лицензионного соглашения, немедленно покиньте эту страницу, не входя в продукт ASTM.

1. Право собственности:
Этот продукт защищен авторским правом как компиляции и в виде отдельных стандартов, статей и/или документов («Документы») ASTM («ASTM»), 100 Barr Harbour Drive, West Conshohocken, PA 19428-2959 USA, за исключением случаев, когда прямо указано в тексте отдельных документов. Все права защищены. Ты (Лицензиат) не имеет прав собственности или иных прав на Продукт ASTM или Документы. Это не продажа; все права, право собственности и интерес к продукту или документам ASTM (как в электронном, так и в печатном виде) принадлежат ASTM. Вы не можете удалять или скрывать уведомление об авторских правах или другое уведомление, содержащееся в Продукте или Документах ASTM.

2. Определения.

A. Типы лицензиатов:

(i) Индивидуальный пользователь:
один уникальный компьютер с индивидуальным IP-адресом;

(ii) Одноместный:
одно географическое местоположение или несколько объекты в пределах одного города, входящие в состав единой организационной единицы, управляемой централизованно; например, разные кампусы одного и того же университета в одном городе управляются централизованно.

(iii) Multi-Site:
организация или компания с независимое управление несколькими точками в одном городе; или организация или компания, расположенная более чем в одном городе, штате или стране, с центральным управлением для всех местоположений.

B. Авторизованные пользователи:
любое лицо, подписавшееся к этому Продукту; если Site License также включает зарегистрированных студентов, преподавателей или сотрудников, или сотрудник Лицензиата на Одном или Множественном Сайте.

3. Ограниченная лицензия.
ASTM предоставляет Лицензиату ограниченное, отзывная, неисключительная, непередаваемая лицензия на доступ посредством одного или нескольких авторизованные IP-адреса и в соответствии с условиями настоящего Соглашения использовать разрешенных и описанных ниже, каждого Продукта ASTM, на который Лицензиат подписался.

A. Конкретные лицензии:

(i) Индивидуальный пользователь:

(a) право просматривать, искать, извлекать, отображать и просматривать Продукт;

(b) право скачивать, хранить или распечатывать отдельные копии отдельных Документов или частей таких Документов исключительно для собственного использования Лицензиатом. То есть Лицензиат может получить доступ к электронному файлу Документа (или его части) и загрузить его. Документа) для временного хранения на одном компьютере в целях просмотра и/или печать одной копии документа для личного пользования. Ни электронный файл, ни единственный печатный отпечаток может быть воспроизведен в любом случае. Кроме того, электронный файл не может распространяться где-либо еще по компьютерным сетям или иным образом. Это электронный файл нельзя отправить по электронной почте, загрузить на диск, скопировать на другой жесткий диск или в противном случае разделены. Одна печатная копия может быть распространена среди других только для их внутреннее использование в вашей организации; его нельзя копировать. Индивидуальный загруженный документ иным образом не может быть продана или перепродана, сдана в аренду, сдана в аренду, одолжена или сублицензирована.

(ii) Односайтовые и многосайтовые лицензии:

(a) право просматривать, искать, извлекать, отображать и просматривать Продукт;

(b) право скачивать, хранить или распечатывать отдельные копии отдельных Документов или частей таких Документов для личных целей Авторизованного пользователя. использовать и передавать такие копии другим Авторизованным пользователям Лицензиата в компьютерной сети Лицензиата;

(c) если образовательное учреждение, Лицензиату разрешается предоставлять печатная копия отдельных Документов отдельным учащимся (Авторизованные пользователи) в классе по месту нахождения Лицензиата;

(d) право на отображение, загрузку и распространение печатных копий Документов для обучения Авторизованных пользователей или групп Авторизованных пользователей.

(e) Лицензиат проведет всю необходимую аутентификацию и процессы проверки, чтобы гарантировать, что только авторизованные пользователи могут получить доступ к продукту ASTM.

(f) Лицензиат предоставит ASTM список авторизованных IP-адреса (числовые IP-адреса домена) и, если многосайтовый, список авторизованных сайтов.

B. Запрещенное использование.

(i) Настоящая Лицензия описывает все разрешенные виды использования. Любой другой использование запрещено, является нарушением настоящего Соглашения и может привести к немедленному прекращению действия настоящей Лицензии.

(ii) Авторизованный пользователь не может производить этот Продукт, или Документы, доступные любому, кроме другого Авторизованного Пользователя, будь то по интернет-ссылке, или разрешив доступ через его или ее терминал или компьютер; или другими подобными или отличными средствами или договоренностями.

(iii) В частности, никто не имеет права передавать, копировать, или распространять любой Документ любым способом и с любой целью, за исключением случаев, описанных в Разделе 3 настоящей Лицензии без предварительного письменного разрешения ASTM. Особенно, за исключением случаев, описанных в Разделе 3, никто не может без предварительного письменного разрешения ASTM: (a) распространять или пересылать копию (электронную или иную) любой статьи, файла, или материал, полученный из любого продукта или документа ASTM; (b) воспроизводить или фотокопировать любые стандарт, статья, файл или материал из любого продукта ASTM; в) изменять, видоизменять, приспосабливать, или переводить любой стандарт, статью, файл или материал, полученный из любого продукта ASTM; (d) включать любой стандарт, статью, файл или материал, полученный из любого продукта ASTM или Документировать в других произведениях или иным образом создавать любые производные работы на основе любых материалов. получено из любого продукта или документа ASTM; (e) взимать плату за копию (электронную или иным образом) любого стандарта, статьи, файла или материала, полученного из любого продукта ASTM или Документ, за исключением обычных расходов на печать/копирование, если такое воспроизведение разрешено по разделу 3; или (f) систематически загружать, архивировать или централизованно хранить существенные части стандартов, статей, файлов или материалов, полученных из любого продукта ASTM или Документ. Включение печатных или электронных копий в пакеты курсов или электронные резервы, или для использования в дистанционном обучении, не разрешено настоящей Лицензией и запрещено без Предварительное письменное разрешение ASTM.

(iv) Лицензиат не может использовать Продукт или доступ к Продукт в коммерческих целях, включая, помимо прочего, продажу Документов, материалы, платное использование Продукта или массовое воспроизведение или распространение Документов в любой форме; а также Лицензиат не может взимать с Авторизованных пользователей специальные сборы за использование Продукт сверх разумных расходов на печать или административные расходы.

C. Уведомление об авторских правах . Все копии материала из ASTM Продукт должен иметь надлежащее уведомление об авторских правах от имени ASTM, как показано на начальной странице. каждого стандарта, статьи, файла или материала. Сокрытие, удаление или изменение уведомление об авторских правах не допускается.

4. Обнаружение запрещенного использования.

A. Лицензиат несет ответственность за принятие разумных мер для предотвращения запрещенного использования и незамедлительного уведомления ASTM о любых нарушениях авторских прав или запрещенное использование, о котором Лицензиату стало известно. Лицензиат будет сотрудничать с ASTM при расследовании любого такого запрещенного использования и предпримет разумные шаги для обеспечения прекращение такой деятельности и предотвращение ее повторения.

B. Лицензиат должен прилагать все разумные усилия для защиты Продукт от любого использования, не разрешенного настоящим Соглашением, и уведомляет ASTM о любом использовании, о котором стало известно или о котором было сообщено.

5. Постоянный доступ к продукту.
ASTM резервирует право прекратить действие настоящей Лицензии после письменного уведомления, если Лицензиат существенно нарушит условия настоящего Соглашения. Если Лицензиат не оплачивает ASTM какую-либо лицензию или абонентской платы в установленный срок, ASTM предоставит Лицензиату 30-дневный период в течение что бы вылечить такое нарушение. Для существенных нарушений период устранения не предоставляется связанные с нарушениями Раздела 3 или любыми другими нарушениями, которые могут привести к непоправимым последствиям ASTM. вред. Если подписка Лицензиата на Продукт ASTM прекращается, дальнейший доступ к онлайн-база данных будет отклонена. Если Лицензиат или Авторизованные пользователи существенно нарушают настоящую Лицензию или запрещать использование материалов в любом продукте ASTM, ASTM оставляет за собой право право отказать Лицензиату в любом доступе к Продукту ASTM по собственному усмотрению ASTM.

6. Форматы доставки и услуги.

A. Некоторые продукты ASTM используют стандартный интернет-формат HTML. ASTM оставляет за собой право изменить такой формат с уведомлением Лицензиата за три [3] месяца, хотя ASTM приложит разумные усилия для использования общедоступных форматов. Лицензиат и Авторизованные пользователи несут ответственность за получение за свой счет подходящие подключения к Интернету, веб-браузеры и лицензии на любое необходимое программное обеспечение для просмотра продуктов ASTM.

B. Продукты ASTM также доступны в Adobe Acrobat (PDF) Лицензиату и его Авторизованным пользователям, которые несут единоличную ответственность за установку и настройка соответствующего программного обеспечения Adobe Acrobat Reader.

C. ASTM приложит разумные усилия для обеспечения онлайн-доступа доступны на постоянной основе. Доступность будет зависеть от периодического перерывы и простои для обслуживания сервера, установки или тестирования программного обеспечения, загрузка новых файлов и причины, не зависящие от ASTM. ASTM не гарантирует доступ, и не несет ответственности за ущерб или возврат средств, если Продукт временно недоступен, или если доступ становится медленным или неполным из-за процедур резервного копирования системы, объем трафика, апгрейды, перегрузка запросов к серверам, общие сбои сети или задержки, или любая другая причина, которая может время от времени делать продукт недоступным для Лицензиата или Авторизованных пользователей Лицензиата.

7. Условия и стоимость.

A. Срок действия настоящего Соглашения _____________ («Период подписки»). Доступ к Продукту предоставляется только на Период Подписки. Настоящее Соглашение останется в силе после этого для последовательных Периодов подписки при условии, что ежегодная абонентская плата, как таковая, может меняются время от времени, оплачиваются. Лицензиат и/или ASTM имеют право расторгнуть настоящее Соглашение. в конце Периода подписки путем письменного уведомления, направленного не менее чем за 30 дней.

B. Сборы:

8. Проверка.
ASTM имеет право проверять соответствие с настоящим Соглашением, за свой счет и в любое время в ходе обычной деятельности часы. Для этого ASTM привлечет независимого консультанта при соблюдении конфиденциальности. соглашение, для проверки использования Лицензиатом Продукта и/или Документов ASTM. Лицензиат соглашается разрешить доступ к своей информации и компьютерным системам для этой цели. Проверка состоится после уведомления не менее чем за 15 дней, в обычные рабочие часы и в таким образом, чтобы не создавать необоснованного вмешательства в деятельность Лицензиата. Если проверка выявляет нелицензионное или запрещенное использование продуктов или документов ASTM, Лицензиат соглашается возместить ASTM расходы, понесенные при проверке и возмещении ASTM для любого нелицензированного/запрещенного использования. Применяя эту процедуру, ASTM не отказывается от любое из своих прав на обеспечение соблюдения настоящего Соглашения или на защиту своей интеллектуальной собственности путем любым другим способом, разрешенным законом. Лицензиат признает и соглашается с тем, что ASTM может внедрять определенная идентифицирующая или отслеживающая информация в продуктах ASTM, доступных на Портале.

9. Пароли:
Лицензиат должен немедленно уведомить ASTM о любом известном или предполагаемом несанкционированном использовании(ях) своего пароля(ей) или о любом известном или предполагаемом нарушение безопасности, включая утерю, кражу, несанкционированное раскрытие такого пароля или любой несанкционированный доступ или использование Продукта ASTM. Лицензиат несет исключительную ответственность для сохранения конфиденциальности своего пароля (паролей) и для обеспечения авторизованного доступ и использование Продукта ASTM. Личные учетные записи/пароли не могут быть переданы.

10. Отказ от гарантии:
Если не указано иное в настоящем Соглашении, все явные или подразумеваемые условия, заверения и гарантии, включая любые подразумеваемые гарантия товарного состояния, пригодности для определенной цели или ненарушения прав отказываются от ответственности, за исключением случаев, когда такие отказы признаются юридически недействительными.

11. Ограничение ответственности:
В пределах, не запрещенных законом, ни при каких обстоятельствах ASTM не несет ответственности за любые потери, повреждения, потерю данных или за особые, косвенные, косвенные или штрафные убытки, независимо от теории ответственности, возникающие в результате или в связи с использованием продукта ASTM или загрузкой документов ASTM. Ни при каких обстоятельствах ответственность ASTM не будет превышать сумму, уплаченную Лицензиатом по настоящему Лицензионному соглашению.

12. Общие.

A. Прекращение действия:
Настоящее Соглашение действует до прекращено. Лицензиат может расторгнуть настоящее Соглашение в любое время, уничтожив все копии (на бумажном, цифровом или любом носителе) Документов ASTM и прекращении любого доступа к Продукту ASTM.

B. Применимое право, место проведения и юрисдикция:
Это Соглашение должно толковаться и толковаться в соответствии с законодательством Содружество Пенсильвании. Лицензиат соглашается подчиняться юрисдикции и месту проведения в суды штата и федеральные суды Пенсильвании по любому спору, который может возникнуть в соответствии с настоящим Соглашение. Лицензиат также соглашается отказаться от любых претензий на неприкосновенность, которыми он может обладать.

C. Интеграция:
Настоящее Соглашение представляет собой полное соглашение между Лицензиатом и ASTM в отношении его предмета. Он заменяет все предыдущие или одновременные устные или письменные сообщения, предложения, заверения и гарантии и имеет преимущественную силу над любыми противоречащими или дополнительными условиями любой цитаты, заказа, подтверждения, или другое сообщение между сторонами, относящееся к его предмету в течение срока действия настоящего Соглашения. Никакие изменения настоящего Соглашения не будут иметь обязательной силы, если они не будут в письменной форме и подписан уполномоченным представителем каждой стороны.

D. Назначение:
Лицензиат не может назначать или передавать свои права по настоящему Соглашению без предварительного письменного разрешения ASTM.

E. Налоги.
Лицензиат должен уплатить все применимые налоги, за исключением налогов на чистый доход ASTM, возникающий в результате использования Лицензиатом Продукта ASTM. и/или права, предоставленные по настоящему Соглашению.

Центрифужная лаборатория | Кейс Инженерная школа

Геотехническая центрифуга установлена ​​в строительном отделе. Он используется во многих исследовательских проектах в области смягчения последствий землетрясений, ветровой энергии, основания мостов, оползней, транспортного машиностроения, смягчения экологических опасностей и геотехнологий передовой инфраструктуры, в которых будет использоваться это оборудование. Центрифуга применялась для оценки потенциала разжижения грунтов энергетическим методом.

Конструкция центрифуги и система управления

 Центрифуга расположена в подземной открытой и квадратной камере высотой 1,8 м и сторонами 4,2 м, окруженной железобетонными стенами толщиной 15 см и опорной плитой. Уровень пола диспетчерской поднят примерно на 1 м над уровнем лаборатории для обеспечения дополнительной безопасности.

Грузоподъемность центрифуги составляет 20 г-тонн с максимальным ускорением 200 г при статических испытаниях и 100 г при динамических испытаниях. Используя двойные платформы, можно установить две модели одновременно с максимальной полезной нагрузкой 182 кг. Система главного привода центрифуги состоит из высокоэффективного двигателя переменного тока мощностью 15 л.с. и инвертора управления крутящим моментом, который приводит в действие рычаг центрифуги через ременный привод. Инвертор управления крутящим моментом программируется через канал последовательной связи между компьютером сбора данных и управления и инвертором.

 Рычаг центрифуги уравновешивается путем регулировки противовесов на поворотной платформе, расположенной напротив испытательной платформы. Сила динамического дисбаланса контролируется на одной из трех опор с помощью чувствительного LVDT, который подключен к управляющему компьютеру центрифуги. Испытательная платформа поворачивается на концах рычага центрифуги на расстоянии 30 см от испытательной поверхности. Центрифужный рычаг имеет радиус 1,07 м, в то время как двойные платформы располагаются в радиусе 1,37 м во время полета и могут нести полезную нагрузку до 182 кг.

Система сбора данных

 Система сбора данных центрифуги предназначена для проведения широкого спектра статических и динамических испытаний. Возбуждение преобразователя и преобразование сигнала выполняются шасси преобразования сигнала, которое перемещается на центрифужном рычаге в приборной стойке, установленной над центром вращения. Цифровые и аналоговые линии для шасси формирования сигнала подключены к многофункциональной плате сбора данных и управления. Эта плата в главном управляющем компьютере подает сигналы синхронизации и конфигурации на шасси формирования сигнала, два фильтра нижних частот и модули мультиплексирования. Сигналы преобразователя первоначально обрабатываются соответствующими компонентами преобразования сигнала. Затем отфильтрованный и обработанный аналоговый сигнал проходит через токосъемные кольца на плату сбора данных в главном управляющем компьютере.

 В общей сложности для сигналов управления и передачи данных доступно 40 электрических контактных колец. Шестнадцать каналов используются для сбора данных (с возможностью расширения до 96), а еще шестнадцать каналов доступны для подачи сигналов на преобразователи и датчики в модели. Дополнительные токосъемные кольца используются для подачи питания, видеосигналов и управления вибростолом.

Ламинарный бокс-контейнер CWRU

Ламинарная коробка предназначена для деформирования грунта с минимальным вмешательством в испытаниях на одномерный сдвиг. Он состоит из 13 прямоугольных алюминиевых колец, отделенных друг от друга антифрикционными подшипниками линейного перемещения для минимизации трения между соседними кольцами. Подшипники размещаются в канавках, выточенных на верхней части каждого кольца и опорной плиты. Внутренние размеры коробки составляют 53,3 см (длина) х 24,1 см (ширина) х 17,7 см (высота). Двенадцать промежуточных прямоугольных колец могут смещаться максимум на 1,88 см в продольном направлении коробки от исходного центрального положения, в то время как верхнее кольцо предотвращается смещением с помощью 4 концевых стопоров. Кольца опираются сбоку на 6 опор, расположенных по двум длинным сторонам. Подшипники размещаются между кольцами и боковыми опорами, чтобы кольца могли двигаться с минимальным трением.

Электрогидравлический встряхиватель

 Электрогидравлический встряхиватель с сервоуправлением используется для обеспечения горизонтального движения основания с ходом +/- 1,2 см, которое применяется перпендикулярно плоскости вращения центрифуги. В вибростенде используется линейный гидравлический привод для вибрации модельного контейнера, размещенного на скользящем столе. Электрогидравлический встряхиватель представляет собой высокопроизводительный сервомеханизм, оптимизированный для высокочастотной работы. Вибростол состоит из набора стандартных промышленных компонентов, изготовленного на заказ стола скольжения, опирающегося на гидростатические подшипники с низким коэффициентом трения, и системы управления.

 Стол управляется двухступенчатой ​​системой сервоклапанов, которая приводится в действие сервоклапаном и усилителем мощности, установленным в центре рычага центрифуги. Сервоконтроллер реагирует на поступающий извне аналоговый сигнал, генерируемый 12-битным высокоскоростным цифро-аналоговым преобразователем. Гидравлический источник питания подает масло под давлением 20,68 МПа при максимальном номинальном расходе 10 галлонов в минуту. Стандартный трехходовой вращающийся штуцер с максимальной скоростью 250 об/мин используется для передачи давления и возврата масла на центрифужный рычаг и обратно.
