Опоры стальных технологических трубопроводов, в зависимости от вида, типа и исполнения изготавливаются из различной арматуры, такой как швеллер, тавр, уголок, труба, хомут и пр. Тип и исполнение опоры выбирается в зависимости от условий эксплуатации трубопровода, а также в зависимости от внешних погодных условий. Опоры трубопроводов используются для защиты трубопровода от весовых нагрузок, а также для компенсации температурных расширений, вибраций и ряда других факторов. Опоры делятся на 2 основных типа: подвижные опоры и неподвижные опоры. Подвижные опоры (их также называют скользящие опоры) могут перемещаться в заданных направлениях, а неподвижные опоры используются для надежной фиксации технологического трубопровода в определенном положении. На рисунке, приведенном ниже, вы можете посмотреть как схематично выглядят опоры стальных технологических трубопроводов:

Опоры стальных технологических трубопроводов (ОСТ 36-146-88):

Как видно из схематичного изображения, приведенного выше, опоры стальных технологических трубопроводов представляют из себя конструкции различной формы, которые позволяют крепить трубопровод различными способами, в зависимости от условий эксплуатации. Опоры стальных технологических трубопроводов изготавливаются по ОСТ 36-146-88 и могут быть изготовлены по 11 типам, каждый из которых может быть изготовлен в нескольких исполнениях. На рисунке, приведенном ниже, Вы можете посмотреть, как схематично выглядят данные типы и исполнения:

Опоры тавровые приварные (опоры ТП):
Опоры тавровые хомутовые (опоры ТХ):
Опоры корпусные приварные (опоры КП):
Опоры корпусные хомутовые (опоры КХ):
Опоры трубчатые (опоры ТР)Опоры швеллерные приварные (опоры ШП)Опоры уголковые приварные (опоры УП)
Опоры хомутовые бескорпусные (опоры ХБ)Опоры трубчатые крутоизогнутых отводов (опоры ТО)Опоры вертикальных трубопроводов приварные (опоры ВП)
Опоры катковые направляющие (опоры КН):

Опоры по ОСТ 36-146-88 могут быть изготовлены из углеродистой и низколегированной стали. Диаметр трубопровода, к которому применимы опоры по ОСТ 36-146-88, варьируется от 18мм до 1420мм, давление не может превышать 10МПа, а транспортирующее вещество может быть температурой от -70°С до +450°С.

Опоры по ОСТ 36-146-88 можно условно классифицировать следующим образом:

  1. Опоры неподвижные (такие опоры жестко фиксируются не только к трубопроводу, но и к опорной площадке).
  2. Опоры подвижные (такие опоры жестко фиксируются к трубопроводу, но к опорной площадке не крепятся, допуская движение трубопровода вдоль собственной оси).
  3. Опоры скользящие (это отдельный вид подвижных опор, которые позволяют трубопроводу двигаться не только вдоль собственной оси, но и поперек ее).

Вес и другие параметры опор по ОСТ 36-146-88 зависят от ее типа и исполнения. Ниже приведен пример условного обозначения опор по ОСТ 36-146-88:

Опора тавровая приварная исполнения А11, из стали марки 20, для трубопровода Дн=76мм:

Опора 76-ТП-А11-20-ОСТ 36-146-88

Опора тавровая хомутовая исполнения АС12, из стали марки 09г2с, для трубопровода Дн=89мм:

Опора 89-ТХ-АС12-09г2с-ОСТ 36-146-88

Из примера условного обозначения видно, что обозначение опоры по ОСТ 36-146-88 должно быть согласно следующей схемы:

Если Вам требуются остальные характеристики опор, изготовленных по  ОСТ 36-146-88, то вы можете посмотреть их, скачав данный ОСТ с нашего сайта.

Пользуясь таблицами, в данном ОСТе вы всегда сможете точно рассчитать стоимость транспортных расходов т.к. в них указан вес всех существующих опор стальных для технологических трубопроводов.

Наша компания может поставлять опоры по ОСТ 36-146-88 из сталей таких марок, как сталь 20 и сталь 09г2с (опоры стальные).

Если у вас остались вопросы, связанные с опорами, то Вы можете задать их менеджерам нашей компании по электронной почте soiuzdsk@mail.ru или по телефону +7 (343)361 2377

Изготавливаемая продукция: Опоры

Опоры ОСТ 36-146-88

Подвижные и неподвижные стальных технологических трубопроводов

Опоры стальных технологических трубопроводов ОСТ 36-146-88 являются несущими конструкциями, предназначенными для крепления горизонтальных и вертикальных линий трубопроводов диаметром от 18 до 1420 мм, давлением до 10 МПа и температурой рабочей среды от 0 до 460 С к зданию, сооружениям и оборудованию.
По способу крепления к трубе различают приварные и хомутовые.
По назначению и устройству опоры подразделяют на подвижные и неподвижные, некоторые типы опор могут использоваться и как подвижные и как неподвижные.

Неподвижные опоры ОСТ 36-146-88 делят трубопроводы на самостоятельные участки в отношении компенсации температурных расширений. В связи с этим они должны быть достаточно прочными и жестко удерживать трубу, не допуская ее перемещения относительно поддерживающих конструкций.
Неподвижные опоры кроме массы ближайшего пролета трубопровода с продуктом, воспринимают усилия и моменты от самокомпенсации соседних участков, нагрузки, возникающие при гидравлических ударах и вибрации, а при наличии скользящих опор воспринимают усилия трения. В хомутовых неподвижных опорах для предотвращения проскальзывания трубы в опоре к трубе приваривают специальные упоры.

Подвижные опоры ОСТ 36-146-88 должны поддерживать трубопровод и не препятствовать его перемещению под действием температурных расширений.
Подвижные опоры подразделяются на скользящие и катковые.

Типы конструкторских решений опор по ОСТ 36-146-88 приведены в таблице ниже:
Название опорыНомер чертежаДиаметр, ммЭскиз опоры
Швеллерные приварные опорытип ШПот 57 до 820 мм
Хомутовые бескорпусные опорытип ХБот 25 до 530 мм
Уголковые приварные опорытип УПот 1020 до 1420 мм
Тавровые хомутовые опорытип ТХот 18 до 159 мм

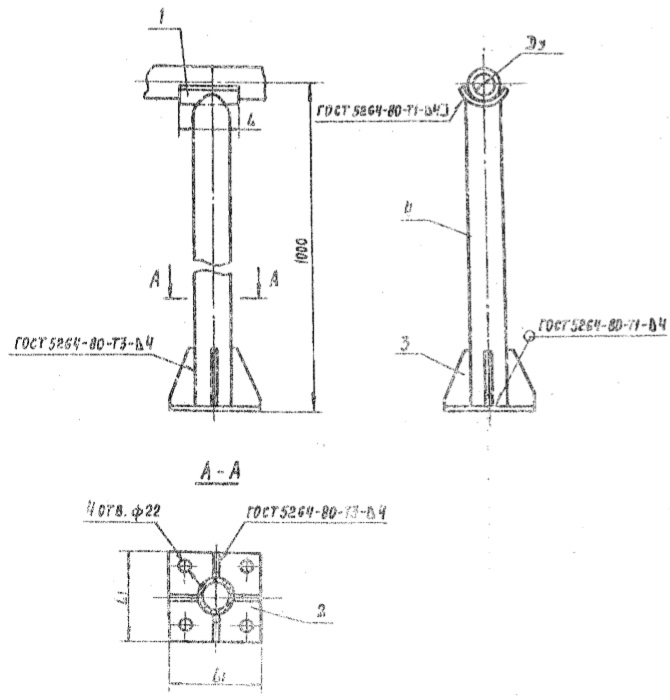

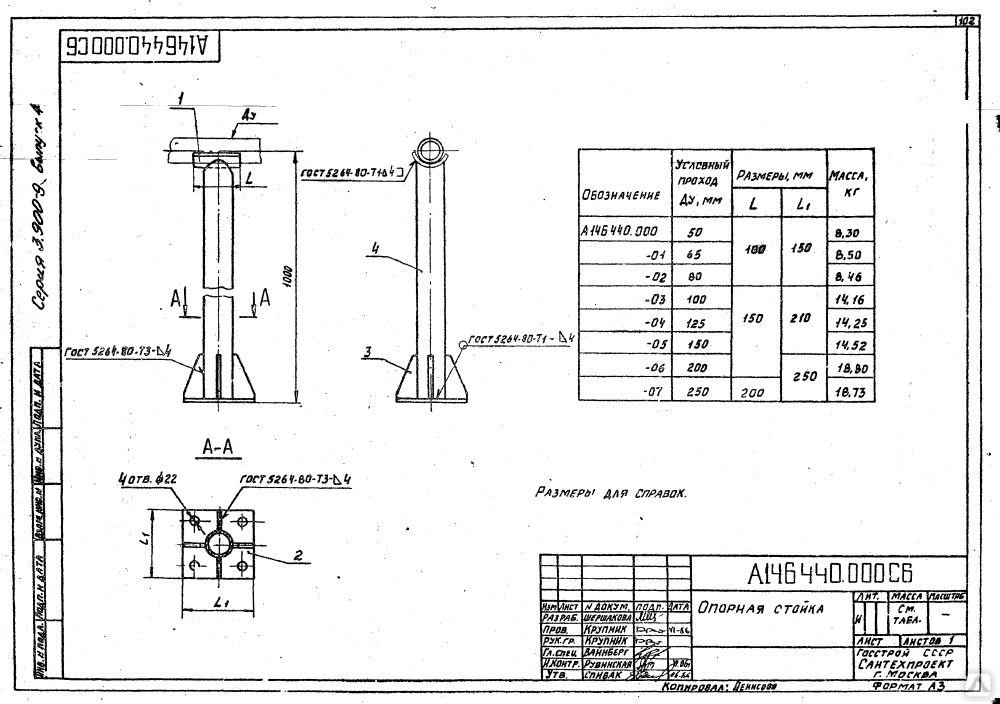

Трубчатые опорытип ТРот 57 до 630 мм
Тавровые приварные опорытип ТПот 18 до 159 мм
Трубчатые опоры крутоизогнутых отводовтип ТОот 57 до 630 мм
Корпусные хомутовые опорытип КХот 57 до 630 мм
Корпусные приварные опорытип КПот 57 до 1420 мм
Катковые направляющие опорытип КНот 57 до 1420 мм
Приварные опоры вертикальных трубопроводовтип ВПот 57 до 1420 мм

Детали опор ОСТ 36-146-88 изготавливаются из листового, полосового и круглого проката по ГОСТ 16523-97, ГОСТ 14637-89, ГОСТ 19903-2015, ГОСТ 1577-93, ГОСТ 17066-94, ГОСТ 19282-73, ГОСТ 19281-2014, ГОСТ 5520-79, ГОСТ 103-2015, ГОСТ 2590-2006, труб — по ГОСТ 8731-87 (группа В), ГОСТ 8732-78, ГОСТ 550-75, ГОСТ 10704-91, ГОСТ 10705-80 (группа В), швеллеров — по ГОСТ 8240-97, уголков — по ГОСТ 8510-86.
Для изготовления подушек, накладок и упоров применяется та же марка стали, из которой изготовлен трубопровод.
Исполнения опор типов КП, КХ, ВП, КН с подушками или накладками изготавливаются по согласованию между изготовителем и потребителем.
Опоры типов КП и КХ с вырезом для спутника изготавливаются по требованию потребителя.
Отверстия в опорной плите опор типов TO и TР исполнений А1, А2 выполняются по требованию потребителя.
Защита опор от коррозии выполняется в соответствии со СНиП 2.03.11-85, ГОСТ 9.401-91, ее необходимость указываться при заказе деталей.

При отгрузке каждой партии опор ОСТ 36-146-88 прикладывается сертификат соответствия(паспорт)
Гарантия в соответствии с ГОСТ 22130-86, составляет 24 месяца с момента отгрузки потребителю.

На что следует обратить внимание при выборе опор трубопровода

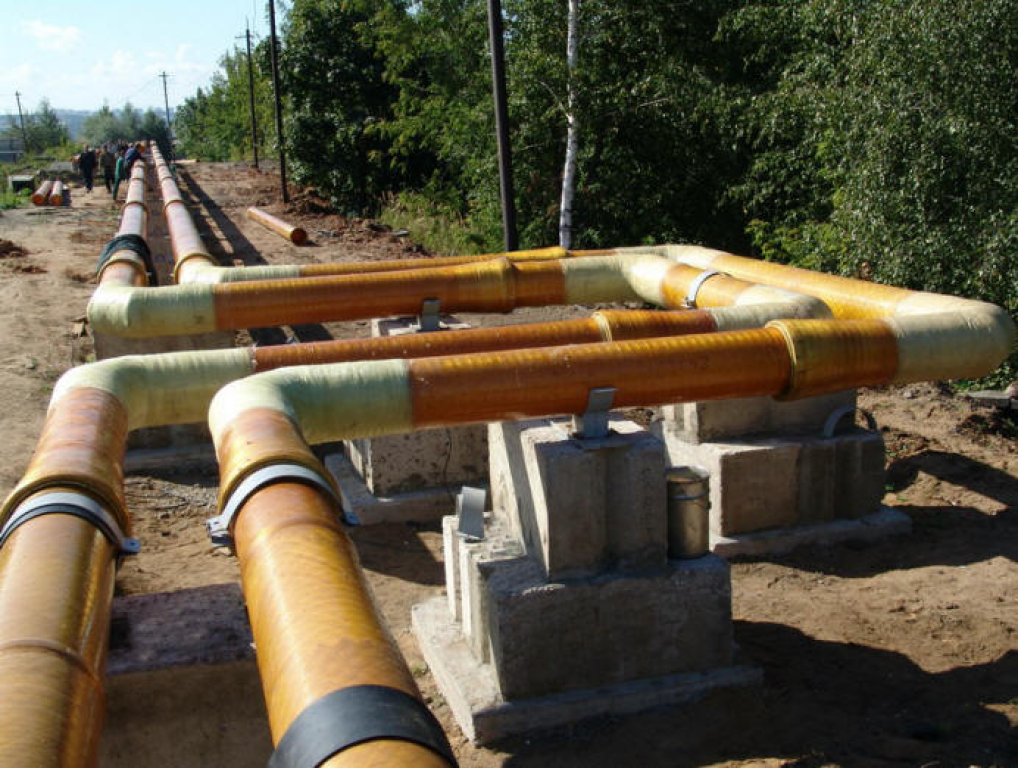

В любой промышленной среде, где объекты должны включать в себя сети труб, опоры трубопровода также необходимы для надежного удержания их на месте. Опоры для труб передают вес труб на окружающие конструкции. Они учитывают вес самих труб, их внутреннего содержимого и любых частей, прикрепленных к трубам. Принимая все это во внимание, опоры для трубопроводов предотвращают изгиб и разрыв труб. Узнайте о том, что следует учитывать при выборе опор для труб, из информации, которую мы предлагаем здесь.

Тип опоры

Существует три основных категории опор трубопроводов. Какой тип вам нужен, будет меняться в зависимости от того, для чего вы используете трубы. Это основной компонент того, что следует учитывать при выборе опор для труб, поэтому вы должны определить, какие варианты вам нужны для проекта с самого начала.

Жесткие опоры трубопроводов

Жесткие опоры трубопроводов предназначены для удержания труб на месте. Они работают, чтобы остановить любые движения, возникающие из-за тепловых изменений или вибрации в трубах. Таким образом, они не должны сильно поддаваться и должны быть достаточно прочными, чтобы выдерживать продолжительные силы, воздействующие на них со стороны труб. Жесткие опоры могут быть трех видов: башмаки для труб, жесткие распорки и подвески для стержней.

  • Башмаки для труб устанавливаются под трубами и привинчиваются к земле.
  • Жесткие стойки выступают сбоку и воспринимают сжимающие и растягивающие нагрузки в горизонтальном и вертикальном направлениях.
  • Подвески для стержней проходят непосредственно над трубой и воспринимают только растягивающие нагрузки.

Пружинные опоры для трубопроводов

В отличие от жестких опор, пружинные опоры для труб имеют конструкцию, допускающую некоторое движение трубы. Такие объекты, как электростанции, должны транспортировать вещества при высоких температурах по трубам. Возникающее в результате тепловое расширение заставляет трубы смещаться вверх или вниз. Пружинные опоры имеют достаточное усилие как для стабилизации этих труб, так и для предотвращения их поломки из-за чрезмерного внутреннего давления. По конфигурации они могут свисать или стоять прямо на земле.

Демпфер

Демпферы — это конструкции безопасности, которые защищают трубы в случае нештатных ситуаций, включая землетрясения, особые условия на объекте и другие обстоятельства, которые могут повредить трубы. Обычно они не жесткие и допускают небольшие тепловые перемещения трубы. Однако, как только происходит особый инцидент, они становятся жесткими. Для выполнения своей функции демпферы могут иметь гидравлические или вращающиеся части.

Материалы

Также важно учитывать материалы, используемые для изготовления опор трубопровода. Обычно люди приобретают опоры для труб из стали, железа и алюминия, потому что эти металлы устойчивы к износу. Они также хорошо переносят перепады температуры. Однако большинство металлов нуждаются в покрытиях для защиты от коррозии.

Также можно использовать конструкционные пластиковые пиломатериалы от Tangent Materials для опор некоторых труб. Этот термопластичный полимер является жестким и может включать кусочки стекловолокна для усиления своей прочности. Кроме того, он не разлагается при контакте с водой и не подвергается коррозии, как металл, из-за другого химического состава. Таким образом, дополнительная обработка поверхности не требуется.
